TOYOTA PROACE 2022 Eksploatavimo vadovas (in Lithuanian)

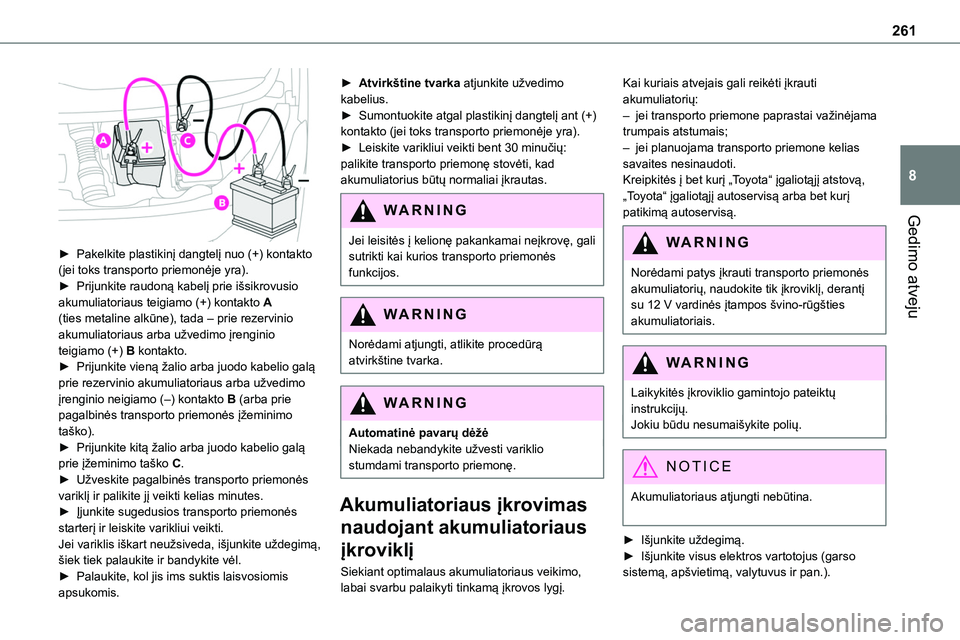

261
Gedimo atveju
8

► Pakelkite plastikinį dangtelį nuo (+) kontakto (jei toks transporto priemonėje yra).► Prijunkite raudoną kabelį prie išsikrovusio akumuliatoriaus teigiamo (+) kontakto A (ties metaline alkūne), tada – prie rezervinio akumuliatoriaus arba užvedimo įrenginio teigiamo (+) B kontakto.► Prijunkite vieną žalio arba juodo kabelio galą prie rezervinio akumuliatoriaus arba užvedimo įrenginio neigiamo (–) kontakto B (arba prie pagalbinės transporto priemonės įžeminimo
taško).► Prijunkite kitą žalio arba juodo kabelio galą prie įžeminimo taško C.► Užveskite pagalbinės transporto priemonės variklį ir palikite jį veikti kelias minutes.► Įjunkite sugedusios transporto priemonės starterį ir leiskite varikliui veikti.Jei variklis iškart neužsiveda, išjunkite uždegimą, šiek tiek palaukite ir bandykite vėl.► Palaukite, kol jis ims suktis laisvosiomis apsukomis.
► Atvirkštine tvarka atjunkite užvedimo kabelius.► Sumontuokite atgal plastikinį dangtelį ant (+) kontakto (jei toks transporto priemonėje yra).► Leiskite varikliui veikti bent 30 minučių: palikite transporto priemonę stovėti, kad akumuliatorius būtų normaliai įkrautas.
WARNI NG
Jei leisitės į kelionę pakankamai neįkrovę, gali sutrikti kai kurios transporto priemonės funkcijos.
WARNI NG
Norėdami atjungti, atlikite procedūrą atvirkštine tvarka.
WARNI NG
Automatinė pavarų dėžėNiekada nebandykite užvesti variklio stumdami transporto priemonę.
Akumuliatoriaus įkrovimas
naudojant akumuliatoriaus
įkroviklį
Siekiant optimalaus akumuliatoriaus veikimo,
labai svarbu palaikyti tinkamą įkrovos lygį.
Kai kuriais atvejais gali reikėti įkrauti akumuliatorių:– jei transporto priemone paprastai važinėjama trumpais atstumais;– jei planuojama transporto priemone kelias savaites nesinaudoti.Kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
WARNI NG
Norėdami patys įkrauti transporto priemonės akumuliatorių, naudokite tik įkroviklį, derantį su 12 V vardinės įtampos švino-rūgšties akumuliatoriais.
WARNI NG
Laikykitės įkroviklio gamintojo pateiktų instrukcijų.Jokiu būdu nesumaišykite polių.
NOTIC E
Akumuliatoriaus atjungti nebūtina.
► Išjunkite uždegimą.► Išjunkite visus elektros vartotojus (garso sistemą, apšvietimą, valytuvus ir pan.).

262

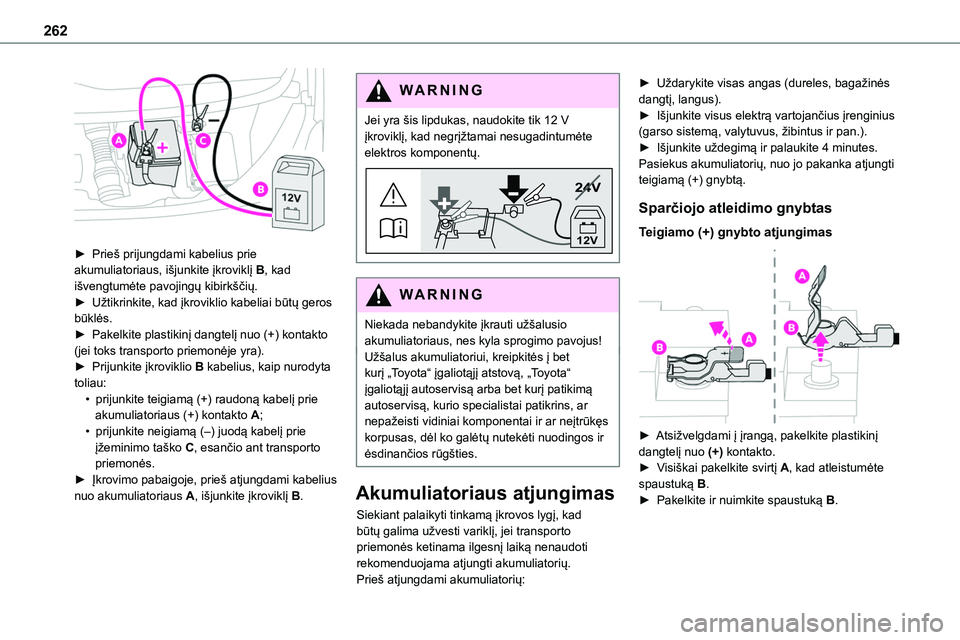

► Prieš prijungdami kabelius prie akumuliatoriaus, išjunkite įkroviklį B, kad išvengtumėte pavojingų kibirkščių.► Užtikrinkite, kad įkroviklio kabeliai būtų geros būklės.► Pakelkite plastikinį dangtelį nuo (+) kontakto (jei toks transporto priemonėje yra).► Prijunkite įkroviklio B kabelius, kaip nurodyta toliau:• prijunkite teigiamą (+) raudoną kabelį prie akumuliatoriaus (+) kontakto A;
• prijunkite neigiamą (–) juodą kabelį prie įžeminimo taško C, esančio ant transporto priemonės.► Įkrovimo pabaigoje, prieš atjungdami kabelius nuo akumuliatoriaus A, išjunkite įkroviklį B.
WARNI NG
Jei yra šis lipdukas, naudokite tik 12 V įkroviklį, kad negrįžtamai nesugadintumėte elektros komponentų.
24V
12V
WARNI NG
Niekada nebandykite įkrauti užšalusio akumuliatoriaus, nes kyla sprogimo pavojus!Užšalus akumuliatoriui, kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą, kurio specialistai patikrins, ar nepažeisti vidiniai komponentai ir ar neįtrūkęs
korpusas, dėl ko galėtų nutekėti nuodingos ir ėsdinančios rūgšties.
Akumuliatoriaus atjungimas
Siekiant palaikyti tinkamą įkrovos lygį, kad būtų galima užvesti variklį, jei transporto priemonės ketinama ilgesnį laiką nenaudoti rekomenduojama atjungti akumuliatorių.Prieš atjungdami akumuliatorių:
► Uždarykite visas angas (dureles, bagažinės dangtį, langus).► Išjunkite visus elektrą vartojančius įrenginius (garso sistemą, valytuvus, žibintus ir pan.).► Išjunkite uždegimą ir palaukite 4 minutes.Pasiekus akumuliatorių, nuo jo pakanka atjungti teigiamą (+) gnybtą.
Sparčiojo atleidimo gnybtas
Teigiamo (+) gnybto atjungimas

► Atsižvelgdami į įrangą, pakelkite plastikinį dangtelį nuo (+) kontakto.► Visiškai pakelkite svirtį A, kad atleistumėte spaustuką B.► Pakelkite ir nuimkite spaustuką B.

263
Gedimo atveju
8

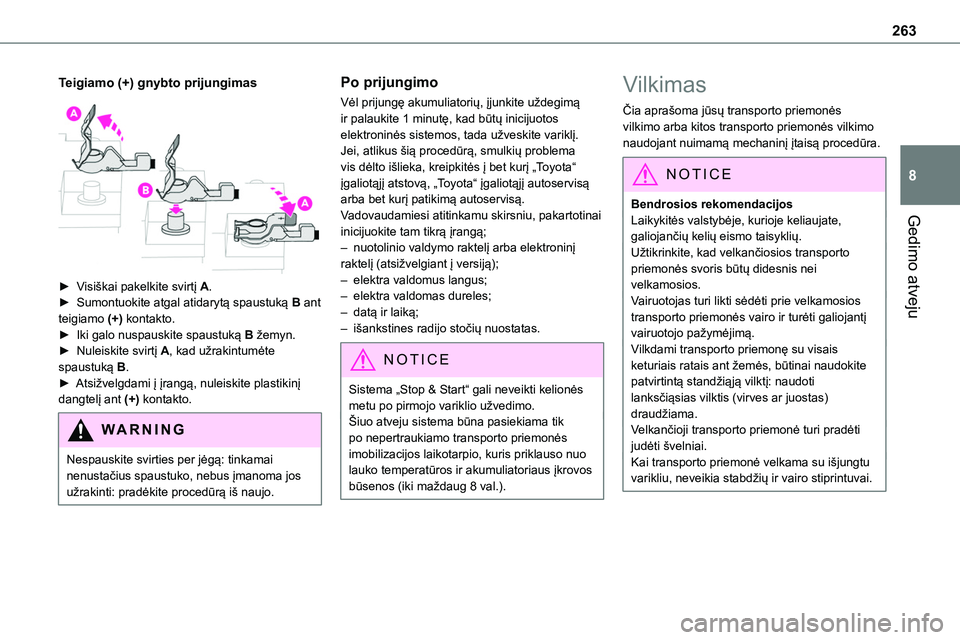

Teigiamo (+) gnybto prijungimas

► Visiškai pakelkite svirtį A.► Sumontuokite atgal atidarytą spaustuką B ant teigiamo (+) kontakto.► Iki galo nuspauskite spaustuką B žemyn.► Nuleiskite svirtį A, kad užrakintumėte spaustuką B.► Atsižvelgdami į įrangą, nuleiskite plastikinį dangtelį ant (+) kontakto.
WARNI NG
Nespauskite svirties per jėgą: tinkamai nenustačius spaustuko, nebus įmanoma jos užrakinti: pradėkite procedūrą iš naujo.
Po prijungimo
Vėl prijungę akumuliatorių, įjunkite uždegimą ir palaukite 1 minutę, kad būtų inicijuotos elektroninės sistemos, tada užveskite variklį.Jei, atlikus šią procedūrą, smulkių problema vis dėlto išlieka, kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.Vadovaudamiesi atitinkamu skirsniu, pakartotinai
inicijuokite tam tikrą įrangą;– nuotolinio valdymo raktelį arba elektroninį raktelį (atsižvelgiant į versiją);– elektra valdomus langus;– elektra valdomas dureles;– datą ir laiką;– išankstines radijo stočių nuostatas.
NOTIC E
Sistema „Stop & Start“ gali neveikti kelionės metu po pirmojo variklio užvedimo.Šiuo atveju sistema būna pasiekiama tik po nepertraukiamo transporto priemonės imobilizacijos laikotarpio, kuris priklauso nuo lauko temperatūros ir akumuliatoriaus įkrovos būsenos (iki maždaug 8 val.).
Vilkimas
Čia aprašoma jūsų transporto priemonės vilkimo arba kitos transporto priemonės vilkimo naudojant nuimamą mechaninį įtaisą procedūra.
NOTIC E
Bendrosios rekomendacijosLaikykitės valstybėje, kurioje keliaujate,
galiojančių kelių eismo taisyklių.Užtikrinkite, kad velkančiosios transporto priemonės svoris būtų didesnis nei velkamosios.Vairuotojas turi likti sėdėti prie velkamosios transporto priemonės vairo ir turėti galiojantį vairuotojo pažymėjimą.Vilkdami transporto priemonę su visais keturiais ratais ant žemės, būtinai naudokite patvirtintą standžiąją vilktį: naudoti lanksčiąsias vilktis (virves ar juostas) draudžiama.Velkančioji transporto priemonė turi pradėti judėti švelniai.Kai transporto priemonė velkama su išjungtu varikliu, neveikia stabdžių ir vairo stiprintuvai.

264

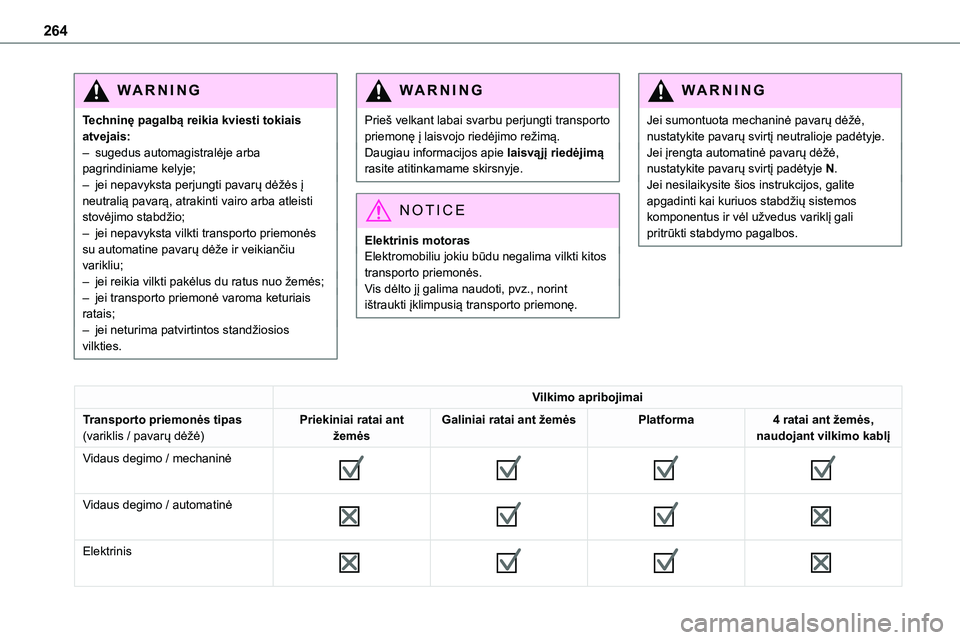

WARNI NG
Techninę pagalbą reikia kviesti tokiais atvejais:– sugedus automagistralėje arba pagrindiniame kelyje;– jei nepavyksta perjungti pavarų dėžės į neutralią pavarą, atrakinti vairo arba atleisti stovėjimo stabdžio;
– jei nepavyksta vilkti transporto priemonės su automatine pavarų dėže ir veikiančiu varikliu;– jei reikia vilkti pakėlus du ratus nuo žemės;– jei transporto priemonė varoma keturiais ratais;– jei neturima patvirtintos standžiosios vilkties.
WARNI NG
Prieš velkant labai svarbu perjungti transporto priemonę į laisvojo riedėjimo režimą.Daugiau informacijos apie laisvąjį riedėjimą rasite atitinkamame skirsnyje.
NOTIC E
Elektrinis motorasElektromobiliu jokiu būdu negalima vilkti kitos transporto priemonės.Vis dėlto jį galima naudoti, pvz., norint ištraukti įklimpusią transporto priemonę.
WARNI NG
Jei sumontuota mechaninė pavarų dėžė, nustatykite pavarų svirtį neutralioje padėtyje.Jei įrengta automatinė pavarų dėžė, nustatykite pavarų svirtį padėtyje N.Jei nesilaikysite šios instrukcijos, galite apgadinti kai kuriuos stabdžių sistemos komponentus ir vėl užvedus variklį gali
pritrūkti stabdymo pagalbos.
Vilkimo apribojimai
Transporto priemonės tipas(variklis / pavarų dėžė)Priekiniai ratai ant žemėsGaliniai ratai ant žemėsPlatforma4 ratai ant žemės, naudojant vilkimo kablį
Vidaus degimo / mechaninė







Vidaus degimo / automatinė







Elektrinis

265
Gedimo atveju
8
NOTIC E

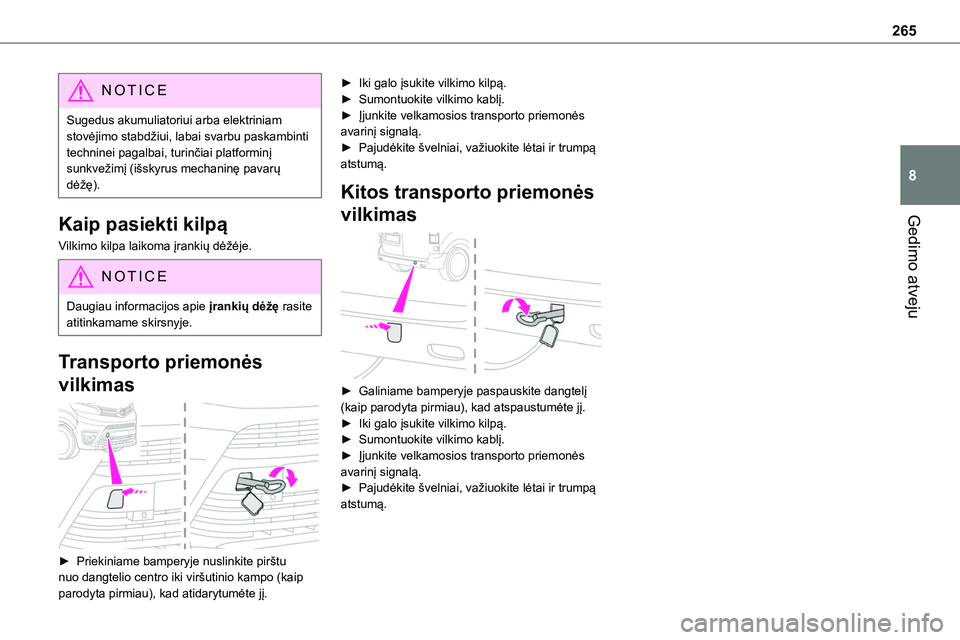

Sugedus akumuliatoriui arba elektriniam stovėjimo stabdžiui, labai svarbu paskambinti techninei pagalbai, turinčiai platforminį sunkvežimį (išskyrus mechaninę pavarų dėžę).
Kaip pasiekti kilpą
Vilkimo kilpa laikoma įrankių dėžėje.
NOTIC E
Daugiau informacijos apie įrankių dėžę rasite atitinkamame skirsnyje.
Transporto priemonės
vilkimas

► Priekiniame bamperyje nuslinkite pirštu nuo dangtelio centro iki viršutinio kampo (kaip
parodyta pirmiau), kad atidarytumėte jį.
► Iki galo įsukite vilkimo kilpą.► Sumontuokite vilkimo kablį.► Įjunkite velkamosios transporto priemonės avarinį signalą.► Pajudėkite švelniai, važiuokite lėtai ir trumpą atstumą.
Kitos transporto priemonės
vilkimas

► Galiniame bamperyje paspauskite dangtelį (kaip parodyta pirmiau), kad atspaustumėte jį.► Iki galo įsukite vilkimo kilpą.
► Sumontuokite vilkimo kablį.► Įjunkite velkamosios transporto priemonės avarinį signalą.► Pajudėkite švelniai, važiuokite lėtai ir trumpą atstumą.

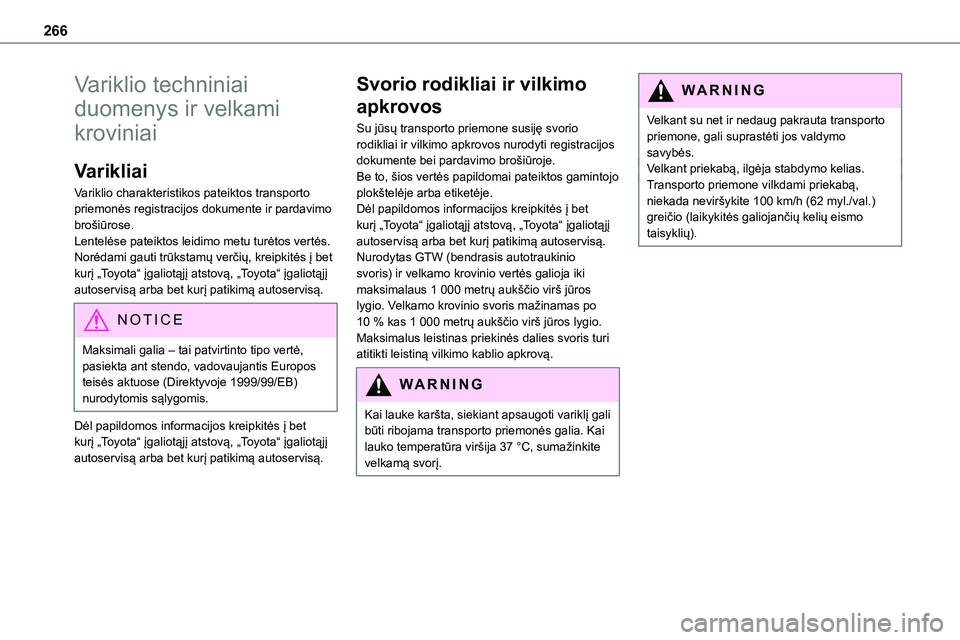

266
Variklio techniniai
duomenys ir velkami
kroviniai
Varikliai
Variklio charakteristikos pateiktos transporto priemonės registracijos dokumente ir pardavimo
brošiūrose.Lentelėse pateiktos leidimo metu turėtos vertės.Norėdami gauti trūkstamų verčių, kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
NOTIC E
Maksimali galia – tai patvirtinto tipo vertė, pasiekta ant stendo, vadovaujantis Europos teisės aktuose (Direktyvoje 1999/99/EB) nurodytomis sąlygomis.
Dėl papildomos informacijos kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
Svorio rodikliai ir vilkimo
apkrovos
Su jūsų transporto priemone susiję svorio rodikliai ir vilkimo apkrovos nurodyti registracijos dokumente bei pardavimo brošiūroje.Be to, šios vertės papildomai pateiktos gamintojo plokštelėje arba etiketėje.Dėl papildomos informacijos kreipkitės į bet
kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.Nurodytas GTW (bendrasis autotraukinio svoris) ir velkamo krovinio vertės galioja iki maksimalaus 1 000 metrų aukščio virš jūros lygio. Velkamo krovinio svoris mažinamas po 10 % kas 1 000 metrų aukščio virš jūros lygio.Maksimalus leistinas priekinės dalies svoris turi atitikti leistiną vilkimo kablio apkrovą.
WARNI NG
Kai lauke karšta, siekiant apsaugoti variklį gali būti ribojama transporto priemonės galia. Kai lauko temperatūra viršija 37 °C, sumažinkite velkamą svorį.
WARNI NG
Velkant su net ir nedaug pakrauta transporto priemone, gali suprastėti jos valdymo savybės.Velkant priekabą, ilgėja stabdymo kelias.Transporto priemone vilkdami priekabą, niekada neviršykite 100 km/h (62 myl./val.) greičio (laikykitės galiojančių kelių eismo
taisyklių).

267
Techniniai duomenys
9

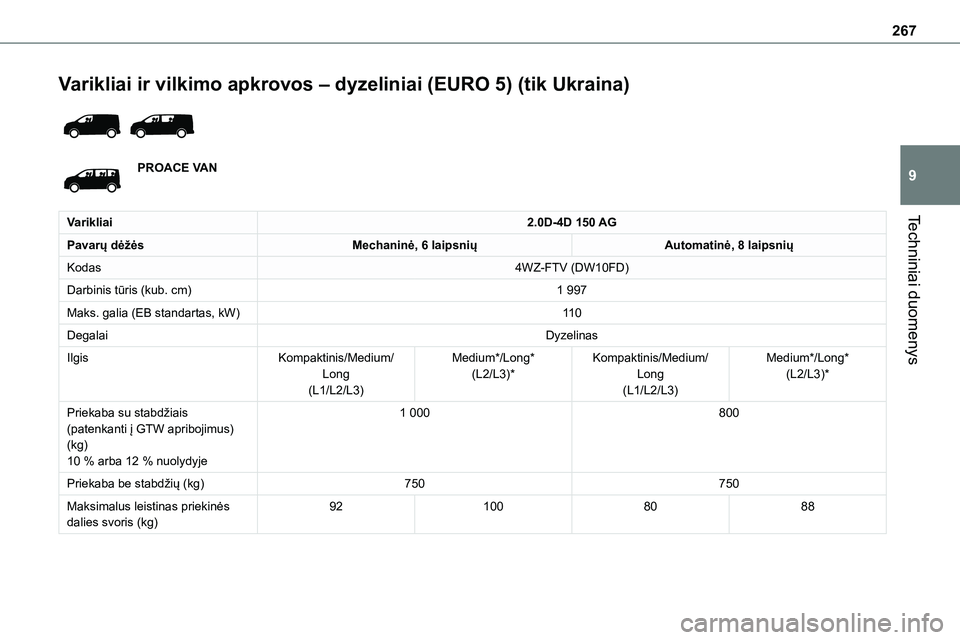

Varikliai ir vilkimo apkrovos – dyzeliniai (EURO 5) (tik Ukraina)

PROACE VAN
Varikliai2.0D-4D 150 AG
Pavarų dėžėsMechaninė, 6 laipsniųAutomatinė, 8 laipsnių
Kodas4WZ-FTV (DW10FD)
Darbinis tūris (kub. cm)1 997
Maks. galia (EB standartas, kW)11 0
DegalaiDyzelinas
IlgisKompaktinis/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Kompaktinis/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Priekaba su stabdžiais (patenkanti į GTW apribojimus) (kg)10 % arba 12 % nuolydyje
1 000800
Priekaba be stabdžių (kg)750750
Maksimalus leistinas priekinės dalies svoris (kg)921008088

268

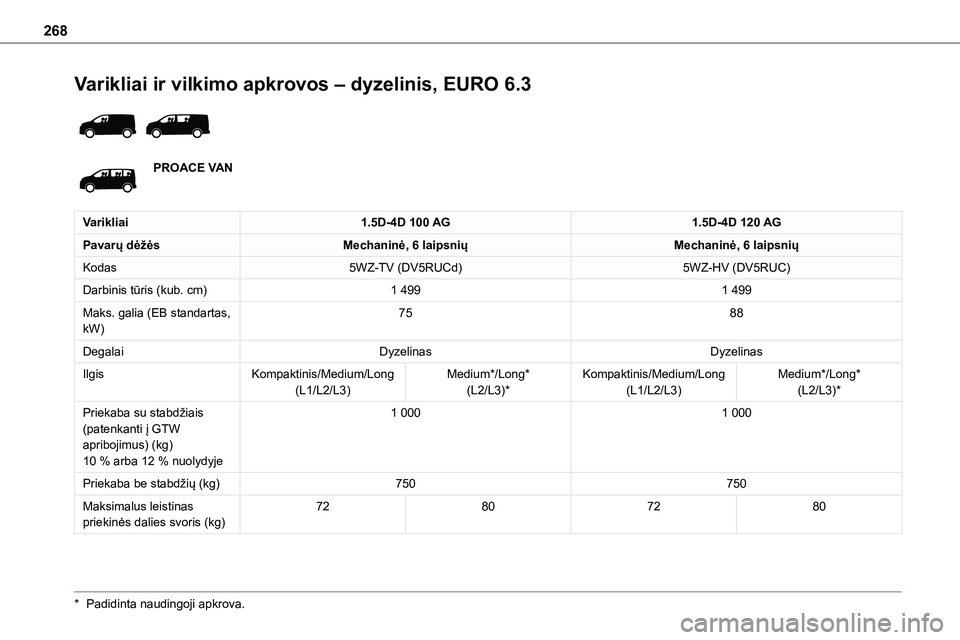

Varikliai ir vilkimo apkrovos – dyzelinis, EURO 6.3

PROACE VAN
Varikliai1.5D-4D 100 AG1.5D-4D 120 AG
Pavarų dėžėsMechaninė, 6 laipsniųMechaninė, 6 laipsnių
Kodas5WZ-TV (DV5RUCd)5WZ-HV (DV5RUC)
Darbinis tūris (kub. cm)1 4991 499
Maks. galia (EB standartas, kW)7588
DegalaiDyzelinasDyzelinas
IlgisKompaktinis/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*Kompaktinis/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*
Priekaba su stabdžiais (patenkanti į GTW apribojimus) (kg)10 % arba 12 % nuolydyje
1 0001 000
Priekaba be stabdžių (kg)750750
Maksimalus leistinas priekinės dalies svoris (kg)72807280
* Padidinta naudingoji apkrova.

269
Techniniai duomenys
9

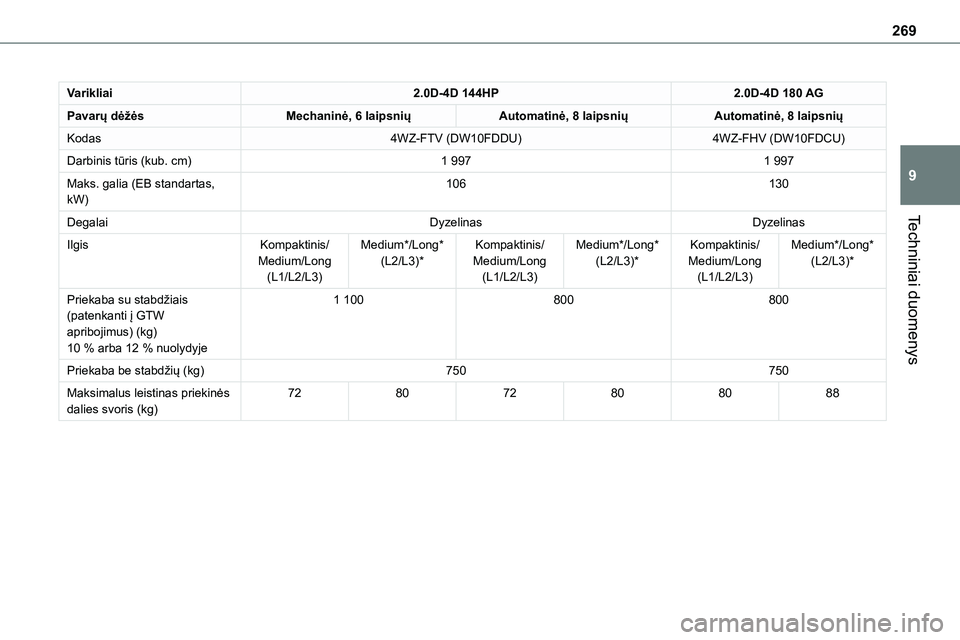

Varikliai2.0D-4D 144HP2.0D-4D 180 AG
Pavarų dėžėsMechaninė, 6 laipsniųAutomatinė, 8 laipsniųAutomatinė, 8 laipsnių
Kodas4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Darbinis tūris (kub. cm)1 9971 997
Maks. galia (EB standartas, kW)106130
DegalaiDyzelinasDyzelinas
IlgisKompaktinis/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Kompaktinis/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Kompaktinis/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Priekaba su stabdžiais (patenkanti į GTW apribojimus) (kg)10 % arba 12 % nuolydyje
1 100800800
Priekaba be stabdžių (kg)750750
Maksimalus leistinas priekinės dalies svoris (kg)728072808088

270

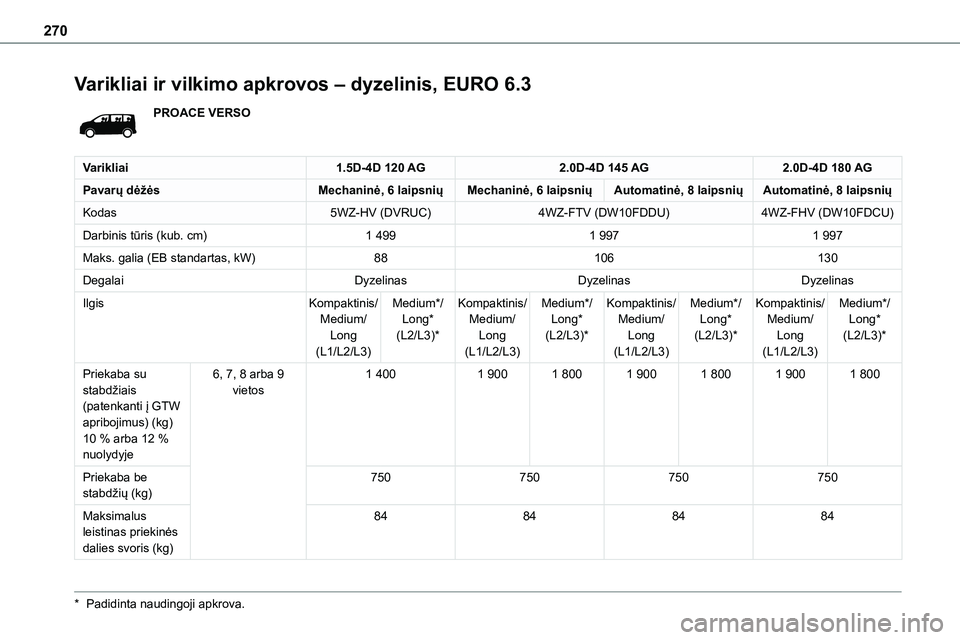

Varikliai ir vilkimo apkrovos – dyzelinis, EURO 6.3
PROACE VERSO
Varikliai1.5D-4D 120 AG2.0D-4D 145 AG2.0D-4D 180 AG
Pavarų dėžėsMechaninė, 6 laipsniųMechaninė, 6 laipsniųAutomatinė, 8 laipsniųAutomatinė, 8 laipsnių
Kodas5WZ-HV (DVRUC)4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Darbinis tūris (kub. cm)1 4991 9971 997
Maks. galia (EB standartas, kW)88106130
DegalaiDyzelinasDyzelinasDyzelinas
IlgisKompaktinis/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompaktinis/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompaktinis/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompaktinis/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Priekaba su stabdžiais (patenkanti į GTW apribojimus) (kg)10 % arba 12 % nuolydyje
6, 7, 8 arba 9 vietos1 4001 9001 8001 9001 8001 9001 800
Priekaba be stabdžių (kg)750750750750
Maksimalus leistinas priekinės dalies svoris (kg)
84848484
* Padidinta naudingoji apkrova.
