TOYOTA PROACE 2023 Bruksanvisningar (in Swedish)

131
Säkerhet
5
Grupp 0+: från födseln till 13 kg(storlekskategori: E)

Monterad bakåtvänd med ISOFIX-bas som är förankrad på ringarna A.Basen har höjdjusterbart stödben som vilar på bilens golv.Bilbarnstolen kan även göras fast med ett säkerhetsbälte. I så fall använder du bara stommen som fästs på bilens säte med trepunktsbältet.
Grupp 1: 9 till 18 kg(storlekskategori: B1)

Endast lämplig för framåtvänd montering.Fäst på ringarna A och ring B, som kallas TOP TETHER, med en övre rem.Det finns 3 lutningslägen: sittande, viloläge och liggandeDen här bilbarnstolen kan även monteras på platser som inte har ISOFIX-fästen. I så fall måste bilbarnstolen sättas fast med trepunktsbältet. Ställ in bilens framsäte så att barnets fötter inte vidrör ryggstödet.

132
Placeringar för ISOFIX-bilbarnstolar
I enlighet med de europeiska bestämmelserna anger denna tabell möj\
ligheterna till montering av ISOFIX-bilbarnstolar på säten som ä\
r försedda med ISOFIX-fästpunkter.På universella och halvuniversella ISOFIX-barnstolar anges ISOFIX sto\
rleksklass, som symboliseras med en bokstav mellan A och G, på barnbilstolen bredvid ISOFIX-logon.

Barnets vikt/ungefärlig ålder
Under 10 kg(grupp 0)Upp till cirka 6 månader
Under 10 kg(grupp 0)Under 13 kg(grupp 0+)Upp till cirka 1 år
Från 9 till 18 kg (grupp 1)Cirka 1 till 3 år
Typ av ISOFIX bilbarnstolBabyskydd (1)bakåtvändbakåtvändframåtvänd
ISOFIX-storlekskategoriFGCDECDABB1B2B3
Rad 1


Separat passagerarsäte
eller 2-sitsigt bänksäte med passagerarens krockkudde inaktiverad "OFF"eller aktiverad "ON"
Inte ISOFIX

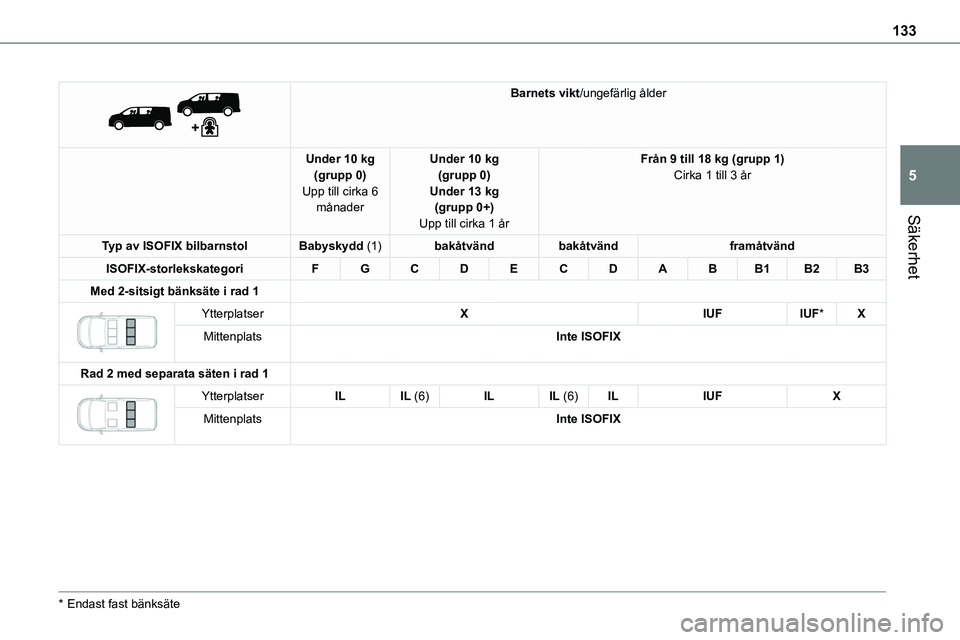

133
Säkerhet
5


Barnets vikt/ungefärlig ålder
Under 10 kg(grupp 0)Upp till cirka 6 månader
Under 10 kg(grupp 0)Under 13 kg(grupp 0+)Upp till cirka 1 år
Från 9 till 18 kg (grupp 1)Cirka 1 till 3 år
Typ av ISOFIX bilbarnstolBabyskydd (1)bakåtvändbakåtvändframåtvänd
ISOFIX-storlekskategoriFGCDECDABB1B2B3
Med 2-sitsigt bänksäte i rad 1

YtterplatserXIUFIUF*X
MittenplatsInte ISOFIX
Rad 2 med separata säten i rad 1

YtterplatserILIL (6)ILIL (6)ILIUFX
MittenplatsInte ISOFIX

* Endast fast bänksäte

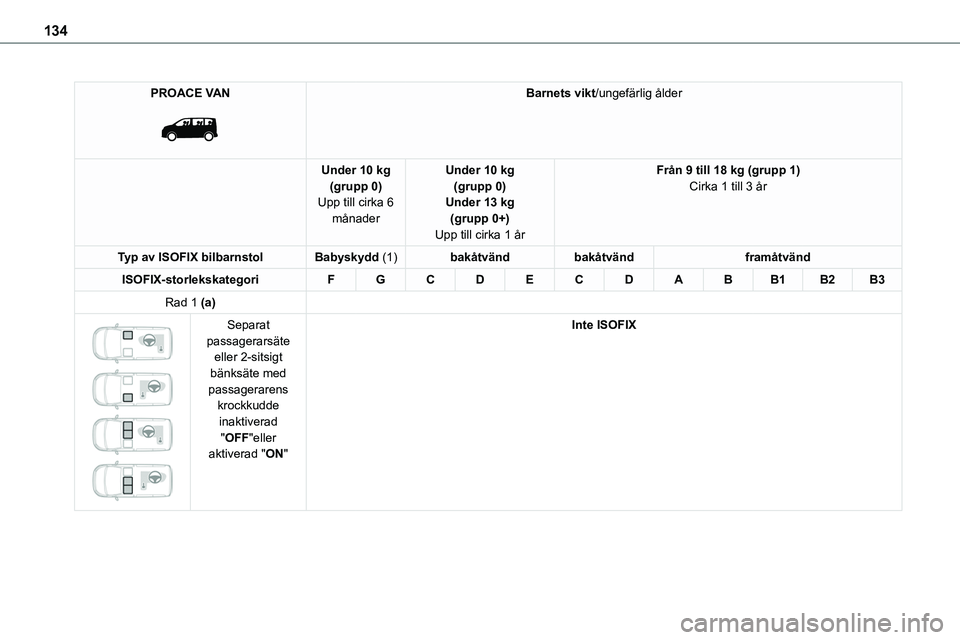

134
PROACE VAN

Barnets vikt/ungefärlig ålder
Under 10 kg(grupp 0)Upp till cirka 6 månader
Under 10 kg(grupp 0)Under 13 kg(grupp 0+)
Upp till cirka 1 år
Från 9 till 18 kg (grupp 1)Cirka 1 till 3 år
Typ av ISOFIX bilbarnstolBabyskydd (1)bakåtvändbakåtvändframåtvänd
ISOFIX-storlekskategoriFGCDECDABB1B2B3
Rad 1 (a)

Separat passagerarsäte eller 2-sitsigt bänksäte med passagerarens krockkudde inaktiverad "OFF"eller aktiverad "ON"
Inte ISOFIX

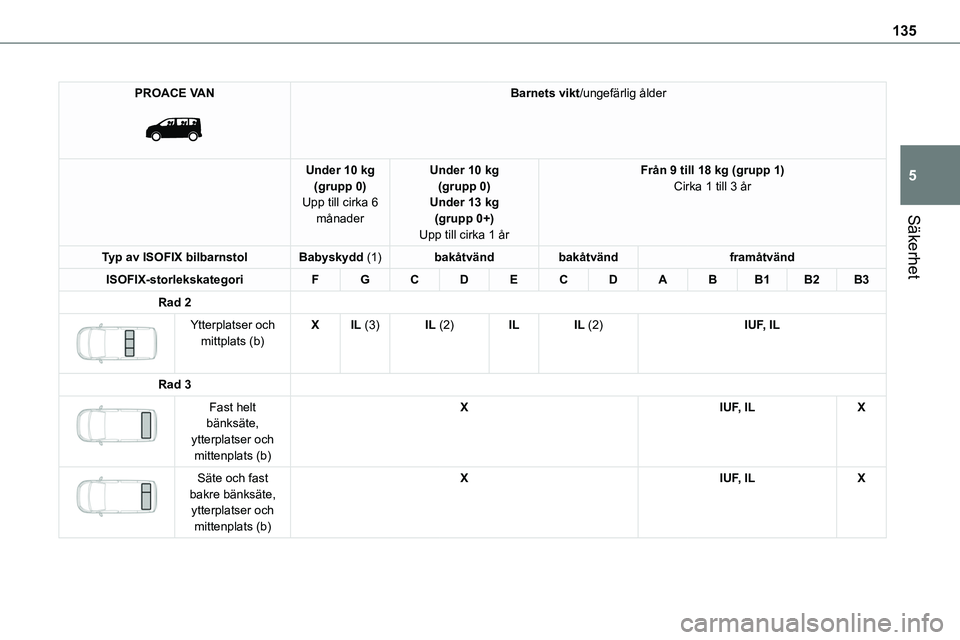

135
Säkerhet
5
PROACE VAN

Barnets vikt/ungefärlig ålder
Under 10 kg(grupp 0)Upp till cirka 6 månader
Under 10 kg(grupp 0)Under 13 kg(grupp 0+)
Upp till cirka 1 år
Från 9 till 18 kg (grupp 1)Cirka 1 till 3 år
Typ av ISOFIX bilbarnstolBabyskydd (1)bakåtvändbakåtvändframåtvänd
ISOFIX-storlekskategoriFGCDECDABB1B2B3
Rad 2

Ytterplatser och mittplats (b)XIL (3)IL (2)ILIL (2)IUF, IL
Rad 3

Fast helt bänksäte, ytterplatser och mittenplats (b)
XIUF, ILX


Säte och fast bakre bänksäte, ytterplatser och mittenplats (b)
XIUF, ILX

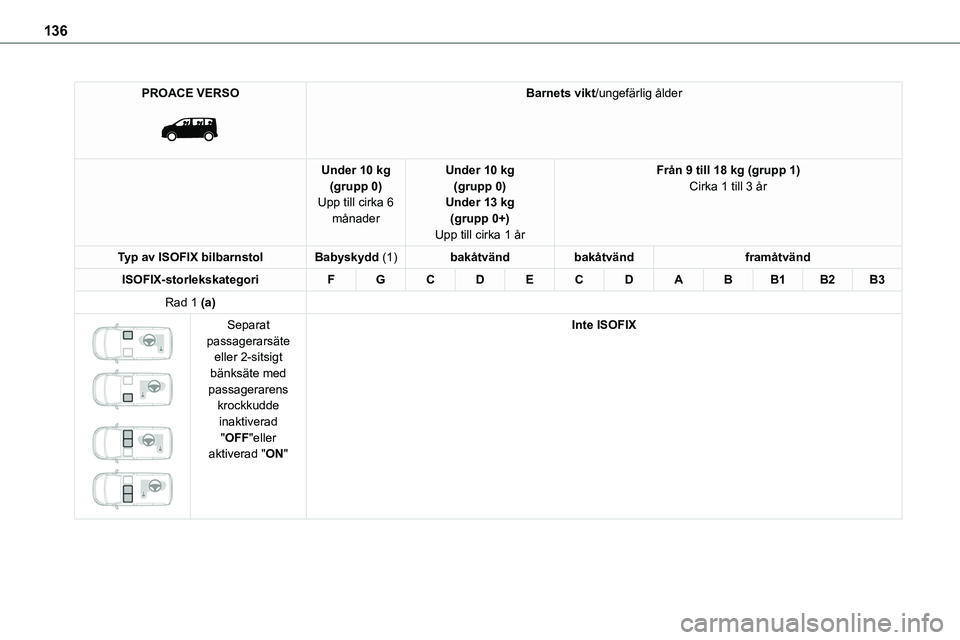

136
PROACE VERSO

Barnets vikt/ungefärlig ålder
Under 10 kg(grupp 0)Upp till cirka 6 månader
Under 10 kg(grupp 0)Under 13 kg(grupp 0+)
Upp till cirka 1 år
Från 9 till 18 kg (grupp 1)Cirka 1 till 3 år
Typ av ISOFIX bilbarnstolBabyskydd (1)bakåtvändbakåtvändframåtvänd
ISOFIX-storlekskategoriFGCDECDABB1B2B3
Rad 1 (a)


Separat passagerarsäte eller 2-sitsigt bänksäte med passagerarens krockkudde inaktiverad "OFF"eller aktiverad "ON"
Inte ISOFIX

137

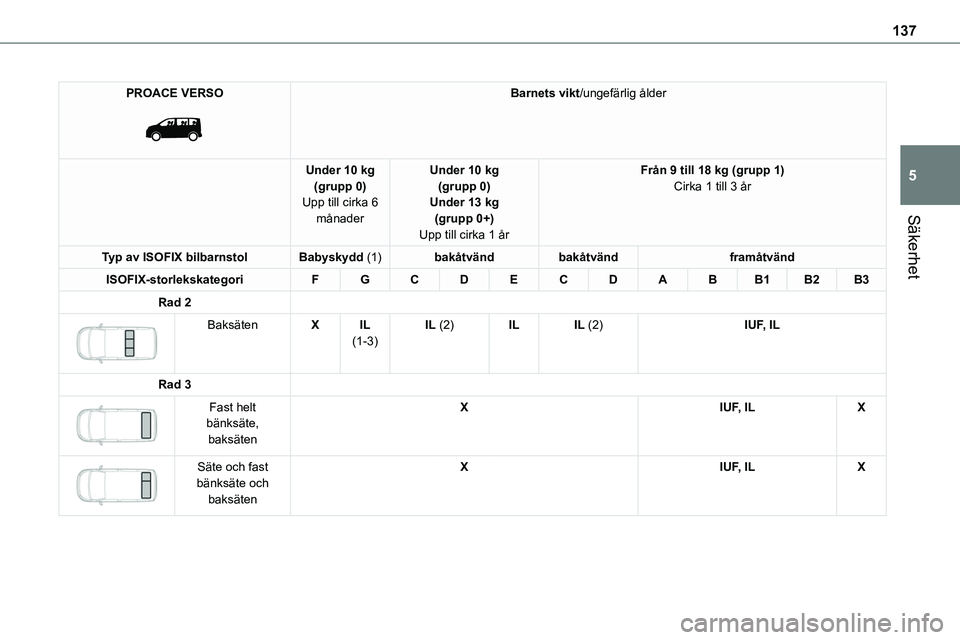

Säkerhet
5
PROACE VERSO

Barnets vikt/ungefärlig ålder
Under 10 kg(grupp 0)Upp till cirka 6 månader
Under 10 kg(grupp 0)Under 13 kg(grupp 0+)
Upp till cirka 1 år
Från 9 till 18 kg (grupp 1)Cirka 1 till 3 år
Typ av ISOFIX bilbarnstolBabyskydd (1)bakåtvändbakåtvändframåtvänd
ISOFIX-storlekskategoriFGCDECDABB1B2B3
Rad 2

BaksätenXIL (1-3)IL (2)ILIL (2)IUF, IL
Rad 3

Fast helt bänksäte, baksäten
XIUF, ILX


Säte och fast bänksäte och baksäten
XIUF, ILX

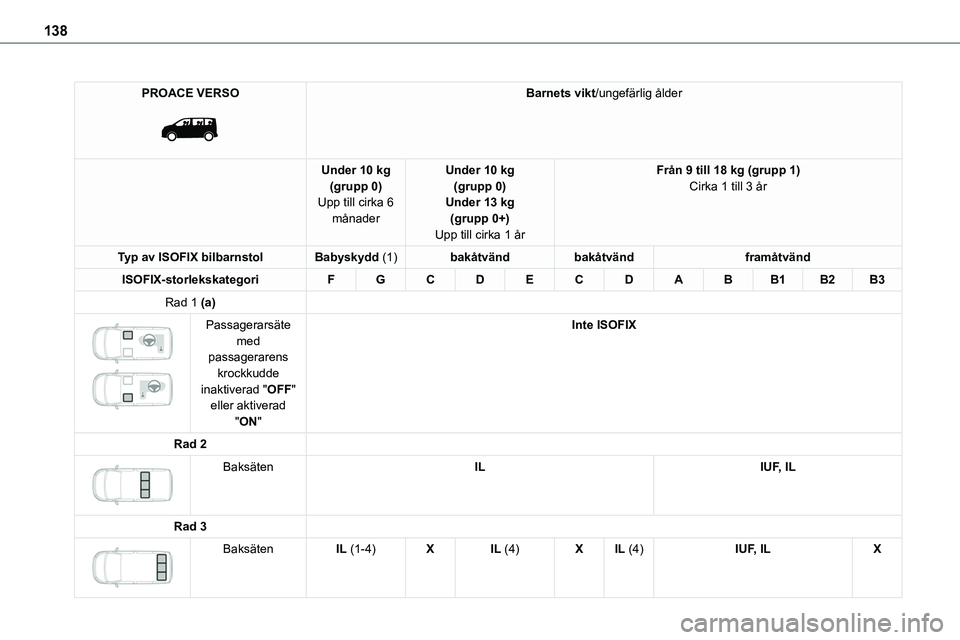

138
PROACE VERSO

Barnets vikt/ungefärlig ålder
Under 10 kg(grupp 0)Upp till cirka 6 månader
Under 10 kg(grupp 0)Under 13 kg(grupp 0+)
Upp till cirka 1 år
Från 9 till 18 kg (grupp 1)Cirka 1 till 3 år
Typ av ISOFIX bilbarnstolBabyskydd (1)bakåtvändbakåtvändframåtvänd
ISOFIX-storlekskategoriFGCDECDABB1B2B3
Rad 1 (a)

Passagerarsäte med passagerarens krockkudde inaktiverad "OFF" eller aktiverad "ON"
Inte ISOFIX
Rad 2

BaksätenILIUF, IL
Rad 3

BaksätenIL (1-4)XIL (4)XIL (4)IUF, ILX

139
Säkerhet
5
PROACE VERSO

Barnets vikt/åldersindikering
Under 10 kg(grupp 0)Upp till cirka 6 månader
Under 10 kg(grupp 0)Under 13 kg(grupp 0+)
Upp till cirka 1 år
Från 9 till 18 kg (grupp 1)Cirka 1 till 3 år
Typ av ISOFIX bilbarnstolBabylift (1)bakåtvändbakåtvändframåtvänd
ISOFIX-storlekskategoriFGCDECDABB1B2B3
Rad 1 (a)

Passagerarsäte med passagerarens krockkudde inaktiverad*OFF" eller aktiverad"ON"
Inte ISOFIX
Rad 2

Säte bakom förare eller framsätespassagerareXIL (5)ILIL (5)ILIUF, ILIUF, IL


Mittenplats (b)XIL (5)ILIL (5)ILIUF, IL

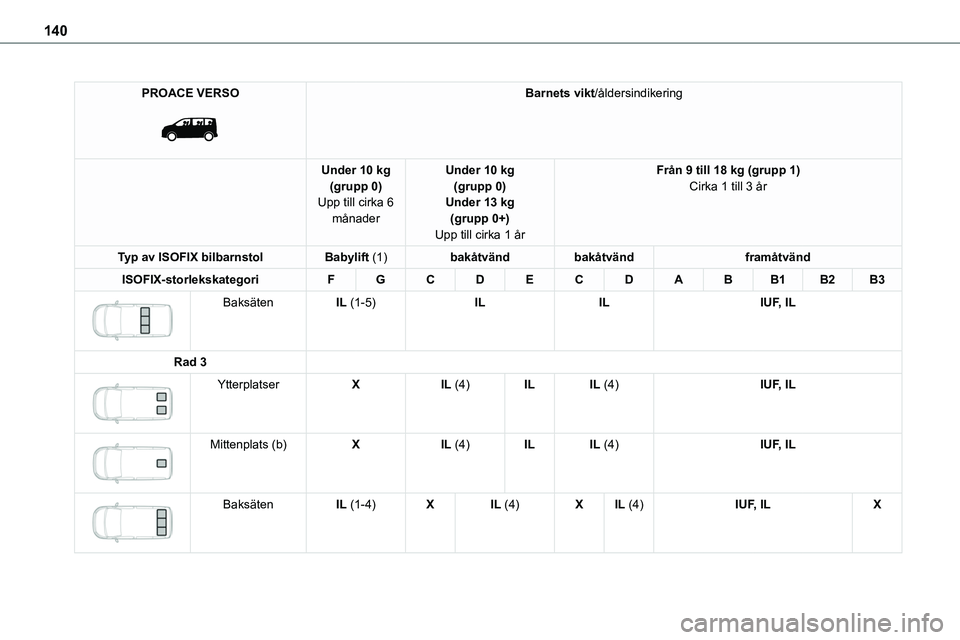

140
PROACE VERSO

Barnets vikt/åldersindikering
Under 10 kg(grupp 0)Upp till cirka 6 månader
Under 10 kg(grupp 0)Under 13 kg(grupp 0+)
Upp till cirka 1 år
Från 9 till 18 kg (grupp 1)Cirka 1 till 3 år
Typ av ISOFIX bilbarnstolBabylift (1)bakåtvändbakåtvändframåtvänd
ISOFIX-storlekskategoriFGCDECDABB1B2B3

BaksätenIL (1-5)ILILIUF, IL
Rad 3

YtterplatserXIL (4)ILIL (4)IUF, IL


Mittenplats (b)XIL (4)ILIL (4)IUF, IL


BaksätenIL (1-4)XIL (4)XIL (4)IUF, ILX
