131
Körning
6
WARNI NG
Kamera för körassistansDen här kameran och tillhörande funktioner kan försämras eller inte fungera alls om området på vindrutan framför kameran är smutsig, immig, täckt med frost eller snö, skadad eller döljs av en dekal.På versioner med enbart kamera visar detta meddelande att kameran är skymd: "Driving aids camera: visibility limited, see user guide".Ta regelbundet bort imma från vindrutan i fuktigt eller kallt väder.Dålig sikt (otillräcklig gatubelysning, kraftigt regn, tjock dimma, snöfall), bländning (strålkastarna på ett mötande fordon, lågt stående sol, reflexer från våt vägbana, utfart ur tunnel, omväxlande skugga och ljus) kan också försämra systemets detekteringsförmåga.Om vindrutan ska bytas ska du kontakta en TOYOTA-återförsäljare eller en annan
verkstad med motsvarande kvalifikationer och utrustning för omkalibrering av kameran. I annat fall kan funktionen i tillhörande körstödsfunktioner störas.
NOTIC E
Andra kamerorBilder från en eller flera kameror som visas på pekskärmen eller instrumentpanelen kan bli skeva.Om det finns föremål som befinner sig i skugga, eller i kontrasterande förhållanden med skarpt solljus eller otillräcklig belysning, kan bilden bli mörkare och ha sämre kontraster.Hinder kan verka vara längre bort är de verkligen är.
WARNI NG
SensorerSensorernas funktion såväl som de tillhörande funktionerna kan störas av ljudstörningar, exempelvis fordon och maskiner som avger högt buller (t.ex. lastbilar, pneumatiska borrar), anhopning av snö eller vissna löv på vägen eller skadade stötfångare och speglar.När backväxel har valts indikerar en ljudsignal (lång signal) att sensorerna kan vara smutsiga.En påkörning framifrån eller bakifrån kan störa sensorernas inställning, vilket inte alltid detekteras av systemet. Avståndsmått kan ha blivit förvrängda.Sensorerna detekterar inte systematiskt hinder som är alltför låga (trottoarer, dubbar) eller alltför smala (träd, stolpar, stängsel).Vissa hinder som befinner sig i sensorernas döda vinklar detekteras eventuellt inte, eller detekteras inte längre under manövern.
Vissa material (tyger) absorberar ljudvågor. Fotgängare detekteras inte alltid.

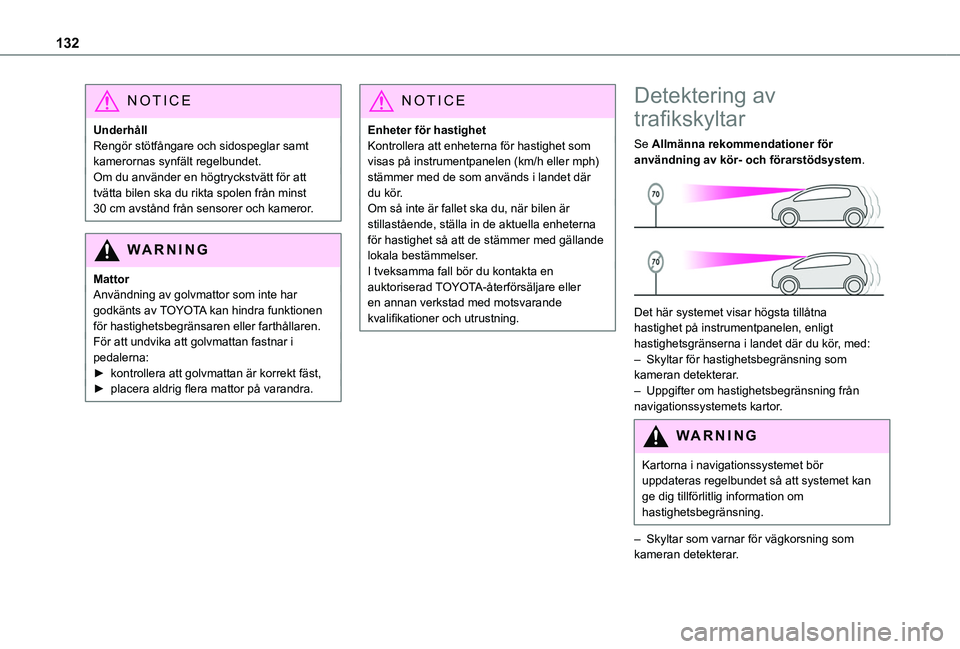

132
NOTIC E
UnderhållRengör stötfångare och sidospeglar samt kamerornas synfält regelbundet.Om du använder en högtryckstvätt för att tvätta bilen ska du rikta spolen från minst 30 cm avstånd från sensorer och kameror.
WARNI NG
MattorAnvändning av golvmattor som inte har godkänts av TOYOTA kan hindra funktionen för hastighetsbegränsaren eller farthållaren.För att undvika att golvmattan fastnar i pedalerna:► kontrollera att golvmattan är korrekt fäst,► placera aldrig flera mattor på varandra.
NOTIC E
Enheter för hastighetKontrollera att enheterna för hastighet som visas på instrumentpanelen (km/h eller mph) stämmer med de som används i landet där du kör.Om så inte är fallet ska du, när bilen är stillastående, ställa in de aktuella enheterna för hastighet så att de stämmer med gällande lokala bestämmelser.I tveksamma fall bör du kontakta en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning.
Detektering av
trafikskyltar
Se Allmänna rekommendationer för användning av kör- och förarstödsystem.

Det här systemet visar högsta tillåtna hastighet på instrumentpanelen, enligt hastighetsgränserna i landet där du kör, med:– Skyltar för hastighetsbegränsning som kameran detekterar.– Uppgifter om hastighetsbegränsning från navigationssystemets kartor.
WARNI NG
Kartorna i navigationssystemet bör uppdateras regelbundet så att systemet kan ge dig tillförlitlig information om hastighetsbegränsning.
– Skyltar som varnar för vägkorsning som
kameran detekterar.

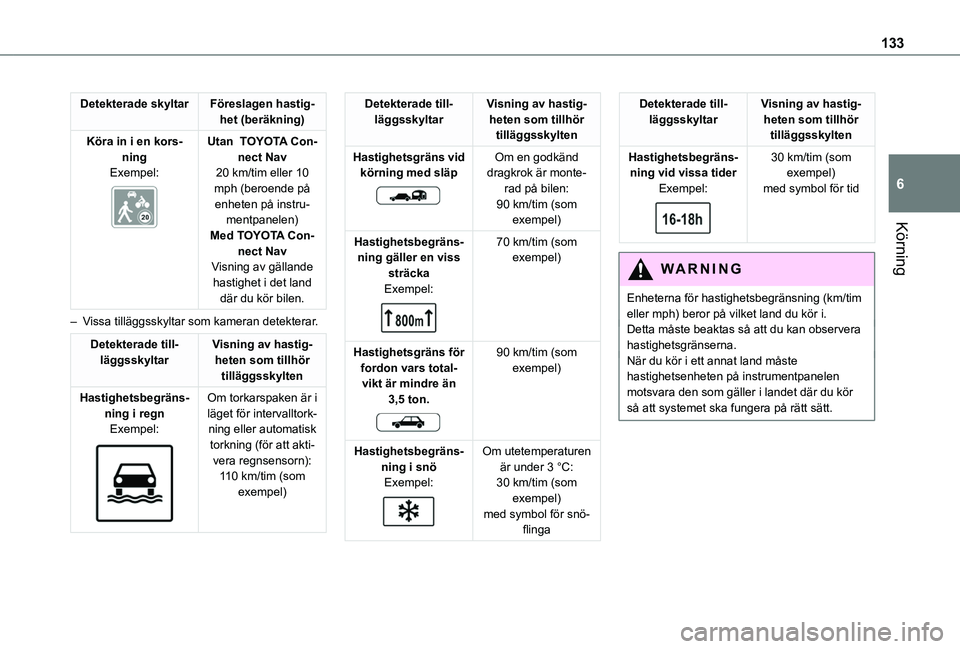

133
Körning
6
Detekterade skyltarFöreslagen hastig-het (beräkning)
Köra in i en kors-ningExempel:

Utan TOYOTA Con-nect Nav20 km/tim eller 10 mph (beroende på enheten på instru-mentpanelen)Med TOYOTA Con-
nect NavVisning av gällande hastighet i det land där du kör bilen.
– Vissa tilläggsskyltar som kameran detekterar.
Detekterade till-läggsskyltarVisning av hastig-heten som tillhör tilläggsskylten
Hastighetsbegräns-ning i regnExempel:

Om torkarspaken är i läget för intervalltork-ning eller automatisk torkning (för att akti-vera regnsensorn):110 km/tim (som exempel)
Detekterade till-läggsskyltarVisning av hastig-heten som tillhör tilläggsskylten
Hastighetsgräns vid körning med släp

Om en godkänd dragkrok är monte-rad på bilen:90 km/tim (som exempel)
Hastighetsbegräns-ning gäller en viss sträckaExempel:

70 km/tim (som exempel)
Hastighetsgräns för fordon vars total-vikt är mindre än 3,5 ton.

90 km/tim (som exempel)
Hastighetsbegräns-ning i snöExempel:

Om utetemperaturen är under 3 °C:30 km/tim (som exempel)med symbol för snö-flinga
Detekterade till-läggsskyltarVisning av hastig-heten som tillhör tilläggsskylten
Hastighetsbegräns-ning vid vissa tiderExempel:

30 km/tim (som exempel)med symbol för tid
WARNI NG
Enheterna för hastighetsbegränsning (km/tim eller mph) beror på vilket land du kör i.Detta måste beaktas så att du kan observera hastighetsgränserna.När du kör i ett annat land måste hastighetsenheten på instrumentpanelen motsvara den som gäller i landet där du kör så att systemet ska fungera på rätt sätt.

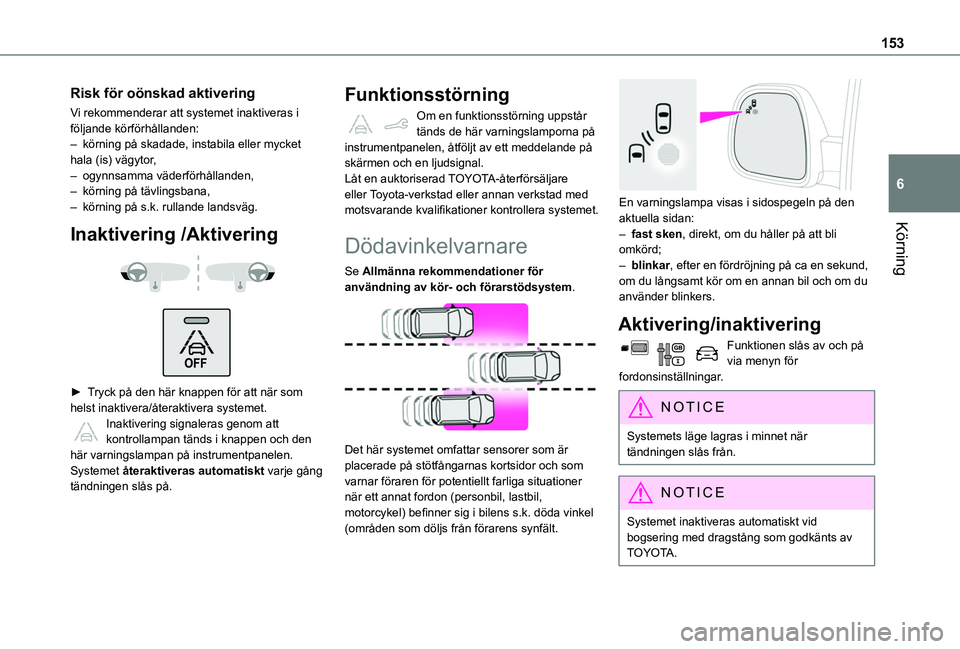

153
Körning
6
Risk för oönskad aktivering
Vi rekommenderar att systemet inaktiveras i följande körförhållanden:– körning på skadade, instabila eller mycket hala (is) vägytor,– ogynnsamma väderförhållanden,– körning på tävlingsbana,– körning på s.k. rullande landsväg.
Inaktivering /Aktivering


► Tryck på den här knappen för att när som helst inaktivera/återaktivera systemet. Inaktivering signaleras genom att kontrollampan tänds i knappen och den här varningslampan på instrumentpanelen.Systemet återaktiveras automatiskt varje gång tändningen slås på.
Funktionsstörning
Om en funktionsstörning uppstår tänds de här varningslamporna på instrumentpanelen, åtföljt av ett meddelande på skärmen och en ljudsignal.Låt en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer kontrollera systemet.
Dödavinkelvarnare
Se Allmänna rekommendationer för användning av kör- och förarstödsystem.

Det här systemet omfattar sensorer som är placerade på stötfångarnas kortsidor och som varnar föraren för potentiellt farliga situationer när ett annat fordon (personbil, lastbil, motorcykel) befinner sig i bilens s.k. döda vinkel (områden som döljs från förarens synfält.

En varningslampa visas i sidospegeln på den aktuella sidan:– fast sken, direkt, om du håller på att bli omkörd;– blinkar, efter en fördröjning på ca en sekund, om du långsamt kör om en annan bil och om du använder blinkers.
Aktivering/inaktivering
Funktionen slås av och på via menyn för fordonsinställningar.
NOTIC E
Systemets läge lagras i minnet när tändningen slås från.
NOTIC E
Systemet inaktiveras automatiskt vid bogsering med dragstång som godkänts av TOYOTA.

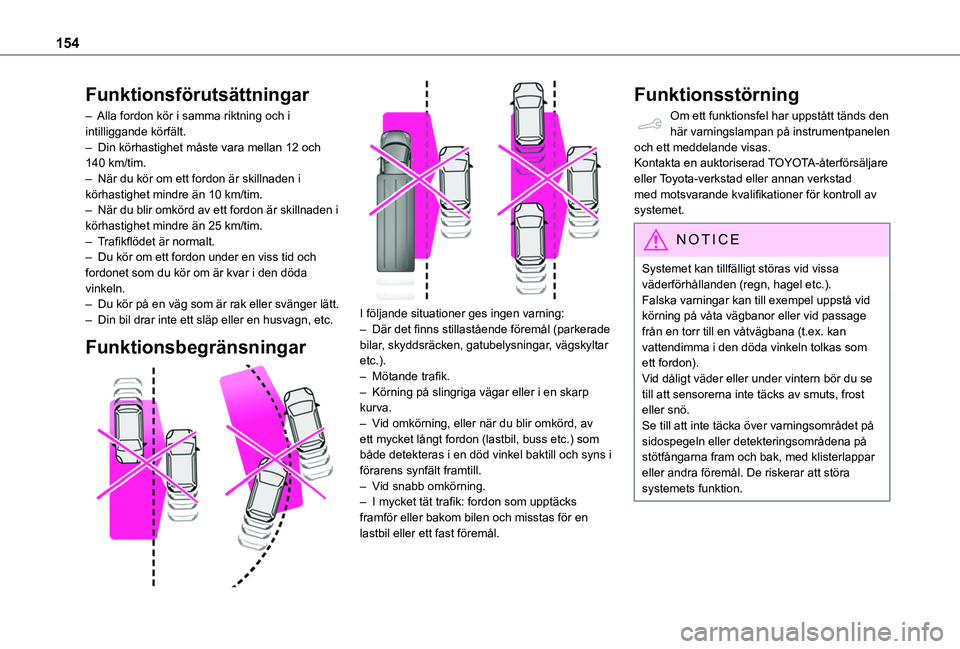

154
Funktionsförutsättningar
– Alla fordon kör i samma riktning och i intilliggande körfält.– Din körhastighet måste vara mellan 12 och 140 km/tim.– När du kör om ett fordon är skillnaden i körhastighet mindre än 10 km/tim. – När du blir omkörd av ett fordon är skillnaden i körhastighet mindre än 25 km/tim. – Trafikflödet är normalt.– Du kör om ett fordon under en viss tid och fordonet som du kör om är kvar i den döda vinkeln.– Du kör på en väg som är rak eller svänger lätt.– Din bil drar inte ett släp eller en husvagn, etc.
Funktionsbegränsningar


I följande situationer ges ingen varning:– Där det finns stillastående föremål (parkerade bilar, skyddsräcken, gatubelysningar, vägskyltar etc.).– Mötande trafik.– Körning på slingriga vägar eller i en skarp kurva.– Vid omkörning, eller när du blir omkörd, av ett mycket långt fordon (lastbil, buss etc.) som både detekteras i en död vinkel baktill och syns i förarens synfält framtill.– Vid snabb omkörning.– I mycket tät trafik: fordon som upptäcks framför eller bakom bilen och misstas för en lastbil eller ett fast föremål.
Funktionsstörning
Om ett funktionsfel har uppstått tänds den här varningslampan på instrumentpanelen och ett meddelande visas.Kontakta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer för kontroll av systemet.
NOTIC E
Systemet kan tillfälligt störas vid vissa väderförhållanden (regn, hagel etc.).Falska varningar kan till exempel uppstå vid körning på våta vägbanor eller vid passage från en torr till en våtvägbana (t.ex. kan vattendimma i den döda vinkeln tolkas som ett fordon).Vid dåligt väder eller under vintern bör du se till att sensorerna inte täcks av smuts, frost eller snö.Se till att inte täcka över varningsområdet på sidospegeln eller detekteringsområdena på stötfångarna fram och bak, med klisterlappar eller andra föremål. De riskerar att störa systemets funktion.

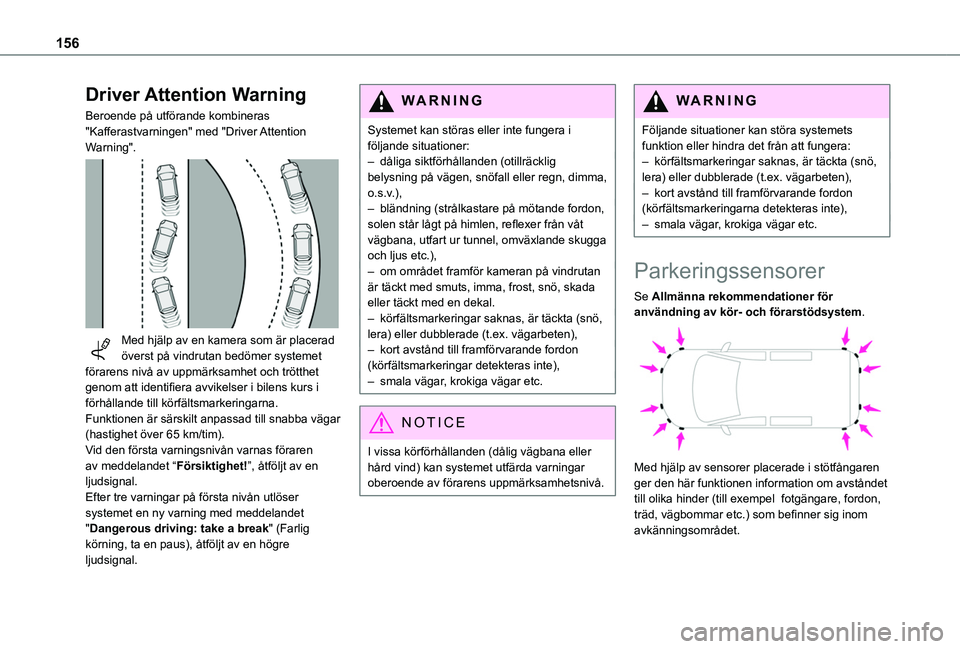

156
Driver Attention Warning
Beroende på utförande kombineras "Kafferastvarningen" med "Driver Attention Warning".

Med hjälp av en kamera som är placerad överst på vindrutan bedömer systemet förarens nivå av uppmärksamhet och trötthet genom att identifiera avvikelser i bilens kurs i förhållande till körfältsmarkeringarna.Funktionen är särskilt anpassad till snabba vägar (hastighet över 65 km/tim).
Vid den första varningsnivån varnas föraren av meddelandet “Försiktighet!”, åtföljt av en ljudsignal.Efter tre varningar på första nivån utlöser systemet en ny varning med meddelandet "Dangerous driving: take a break" (Farlig körning, ta en paus), åtföljt av en högre ljudsignal.
WARNI NG
Systemet kan störas eller inte fungera i följande situationer:– dåliga siktförhållanden (otillräcklig belysning på vägen, snöfall eller regn, dimma, o.s.v.),– bländning (strålkastare på mötande fordon, solen står lågt på himlen, reflexer från våt vägbana, utfart ur tunnel, omväxlande skugga och ljus etc.),– om området framför kameran på vindrutan är täckt med smuts, imma, frost, snö, skada eller täckt med en dekal.– körfältsmarkeringar saknas, är täckta (snö, lera) eller dubblerade (t.ex. vägarbeten),– kort avstånd till framförvarande fordon (körfältsmarkeringar detekteras inte),– smala vägar, krokiga vägar etc.
NOTIC E
I vissa körförhållanden (dålig vägbana eller hård vind) kan systemet utfärda varningar oberoende av förarens uppmärksamhetsnivå.
WARNI NG
Följande situationer kan störa systemets funktion eller hindra det från att fungera:– körfältsmarkeringar saknas, är täckta (snö, lera) eller dubblerade (t.ex. vägarbeten),– kort avstånd till framförvarande fordon (körfältsmarkeringarna detekteras inte),– smala vägar, krokiga vägar etc.
Parkeringssensorer
Se Allmänna rekommendationer för användning av kör- och förarstödsystem.

Med hjälp av sensorer placerade i stötfångaren ger den här funktionen information om avståndet till olika hinder (till exempel fotgängare, fordon, träd, vägbommar etc.) som befinner sig inom avkänningsområdet.

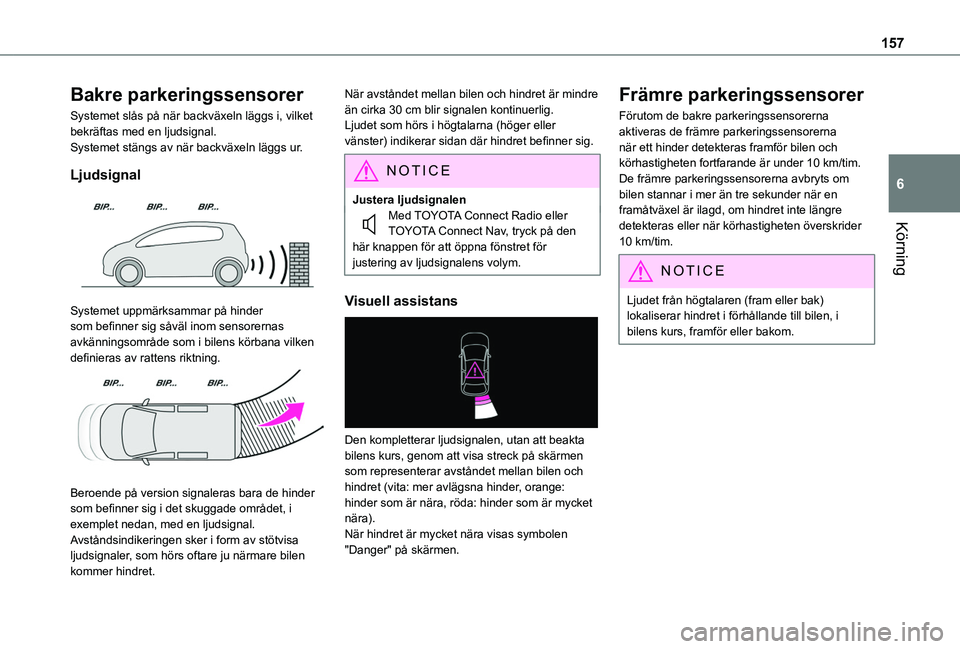

157
Körning
6
Bakre parkeringssensorer
Systemet slås på när backväxeln läggs i, vilket bekräftas med en ljudsignal.Systemet stängs av när backväxeln läggs ur.
Ljudsignal

Systemet uppmärksammar på hinder som befinner sig såväl inom sensorernas avkänningsområde som i bilens körbana vilken definieras av rattens riktning.

Beroende på version signaleras bara de hinder som befinner sig i det skuggade området, i exemplet nedan, med en ljudsignal.Avståndsindikeringen sker i form av stötvisa ljudsignaler, som hörs oftare ju närmare bilen kommer hindret.
När avståndet mellan bilen och hindret är mindre än cirka 30 cm blir signalen kontinuerlig.Ljudet som hörs i högtalarna (höger eller vänster) indikerar sidan där hindret befinner sig.
NOTIC E
Justera ljudsignalenMed TOYOTA Connect Radio eller TOYOTA Connect Nav, tryck på den
här knappen för att öppna fönstret för justering av ljudsignalens volym.
Visuell assistans

Den kompletterar ljudsignalen, utan att beakta bilens kurs, genom att visa streck på skärmen som representerar avståndet mellan bilen och hindret (vita: mer avlägsna hinder, orange: hinder som är nära, röda: hinder som är mycket nära).När hindret är mycket nära visas symbolen "Danger" på skärmen.
Främre parkeringssensorer
Förutom de bakre parkeringssensorerna aktiveras de främre parkeringssensorerna när ett hinder detekteras framför bilen och körhastigheten fortfarande är under 10 km/tim.De främre parkeringssensorerna avbryts om bilen stannar i mer än tre sekunder när en framåtväxel är ilagd, om hindret inte längre detekteras eller när körhastigheten överskrider 10 km/tim.
NOTIC E
Ljudet från högtalaren (fram eller bak) lokaliserar hindret i förhållande till bilen, i bilens kurs, framför eller bakom.

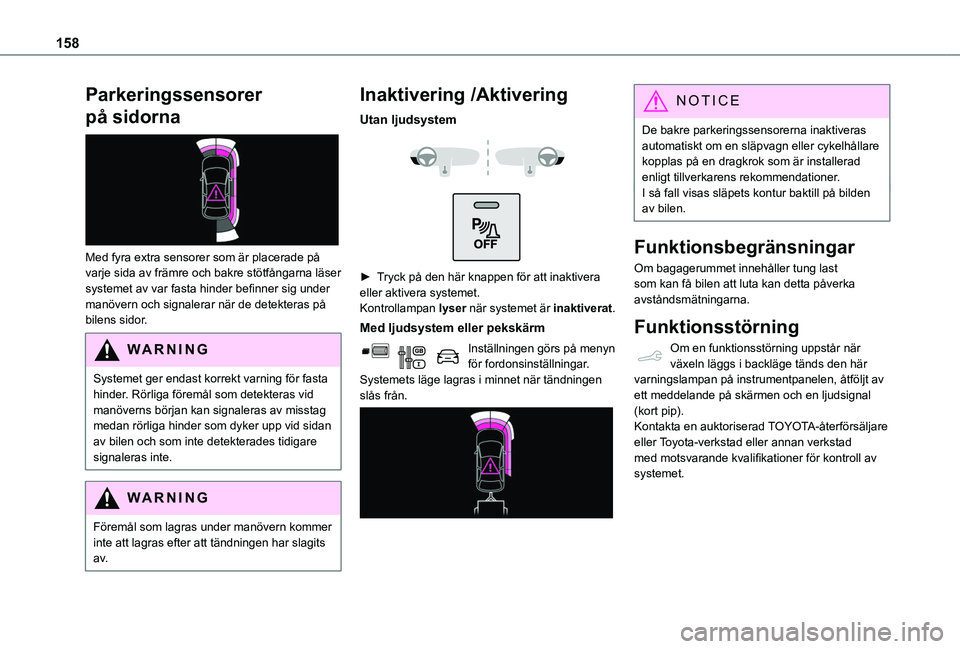

158
Parkeringssensorer
på sidorna

Med fyra extra sensorer som är placerade på varje sida av främre och bakre stötfångarna läser systemet av var fasta hinder befinner sig under manövern och signalerar när de detekteras på bilens sidor.
WARNI NG
Systemet ger endast korrekt varning för fasta hinder. Rörliga föremål som detekteras vid manöverns början kan signaleras av misstag medan rörliga hinder som dyker upp vid sidan av bilen och som inte detekterades tidigare signaleras inte.
WARNI NG
Föremål som lagras under manövern kommer inte att lagras efter att tändningen har slagits a v.
Inaktivering /Aktivering
Utan ljudsystem


► Tryck på den här knappen för att inaktivera eller aktivera systemet.Kontrollampan lyser när systemet är inaktiverat.
Med ljudsystem eller pekskärm
Inställningen görs på menyn för fordonsinställningar.Systemets läge lagras i minnet när tändningen slås från.

NOTIC E
De bakre parkeringssensorerna inaktiveras automatiskt om en släpvagn eller cykelhållare kopplas på en dragkrok som är installerad enligt tillverkarens rekommendationer.I så fall visas släpets kontur baktill på bilden av bilen.
Funktionsbegränsningar
Om bagagerummet innehåller tung last som kan få bilen att luta kan detta påverka avståndsmätningarna.
Funktionsstörning
Om en funktionsstörning uppstår när växeln läggs i backläge tänds den här varningslampan på instrumentpanelen, åtföljt av ett meddelande på skärmen och en ljudsignal (kort pip).Kontakta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer för kontroll av systemet.

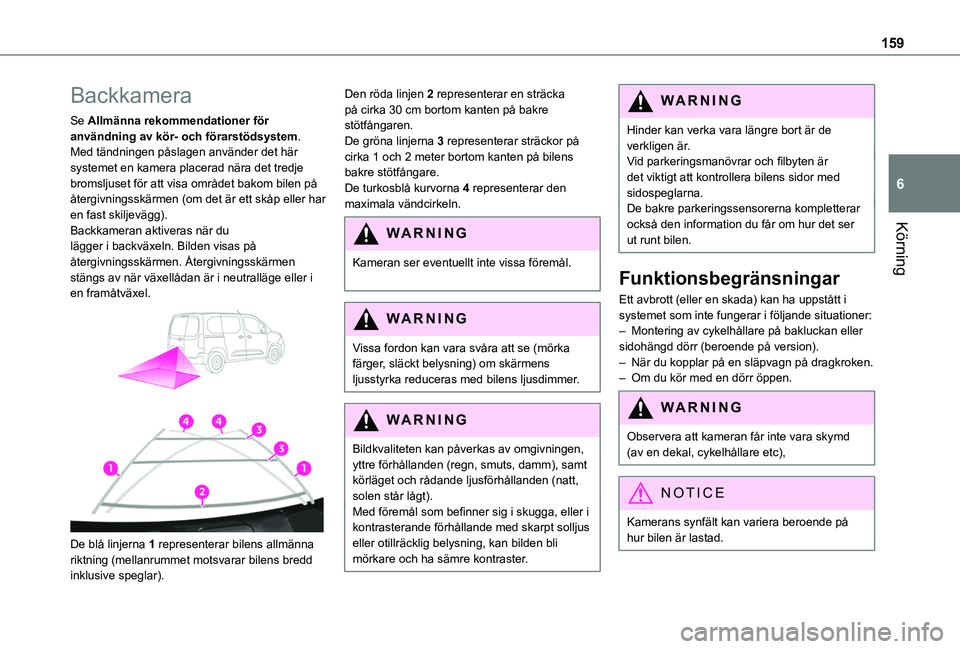

159
Körning
6
Backkamera
Se Allmänna rekommendationer för användning av kör- och förarstödsystem.Med tändningen påslagen använder det här systemet en kamera placerad nära det tredje bromsljuset för att visa området bakom bilen på återgivningsskärmen (om det är ett skåp eller har en fast skiljevägg).Backkameran aktiveras när du lägger i backväxeln. Bilden visas på återgivningsskärmen. Återgivningsskärmen stängs av när växellådan är i neutralläge eller i en framåtväxel.


De blå linjerna 1 representerar bilens allmänna
riktning (mellanrummet motsvarar bilens bredd inklusive speglar).
Den röda linjen 2 representerar en sträcka på cirka 30 cm bortom kanten på bakre stötfångaren.De gröna linjerna 3 representerar sträckor på cirka 1 och 2 meter bortom kanten på bilens bakre stötfångare.De turkosblå kurvorna 4 representerar den maximala vändcirkeln.
WARNI NG
Kameran ser eventuellt inte vissa föremål.
WARNI NG
Vissa fordon kan vara svåra att se (mörka färger, släckt belysning) om skärmens ljusstyrka reduceras med bilens ljusdimmer.
WARNI NG
Bildkvaliteten kan påverkas av omgivningen, yttre förhållanden (regn, smuts, damm), samt körläget och rådande ljusförhållanden (natt, solen står lågt).Med föremål som befinner sig i skugga, eller i kontrasterande förhållande med skarpt solljus eller otillräcklig belysning, kan bilden bli mörkare och ha sämre kontraster.
WARNI NG
Hinder kan verka vara längre bort är de verkligen är.Vid parkeringsmanövrar och filbyten är det viktigt att kontrollera bilens sidor med sidospeglarna.De bakre parkeringssensorerna kompletterar också den information du får om hur det ser ut runt bilen.
Funktionsbegränsningar
Ett avbrott (eller en skada) kan ha uppstått i systemet som inte fungerar i följande situationer:– Montering av cykelhållare på bakluckan eller sidohängd dörr (beroende på version).– När du kopplar på en släpvagn på dragkroken.– Om du kör med en dörr öppen.
WARNI NG
Observera att kameran får inte vara skymd (av en dekal, cykelhållare etc),
NOTIC E
Kamerans synfält kan variera beroende på hur bilen är lastad.

161
Körning
6

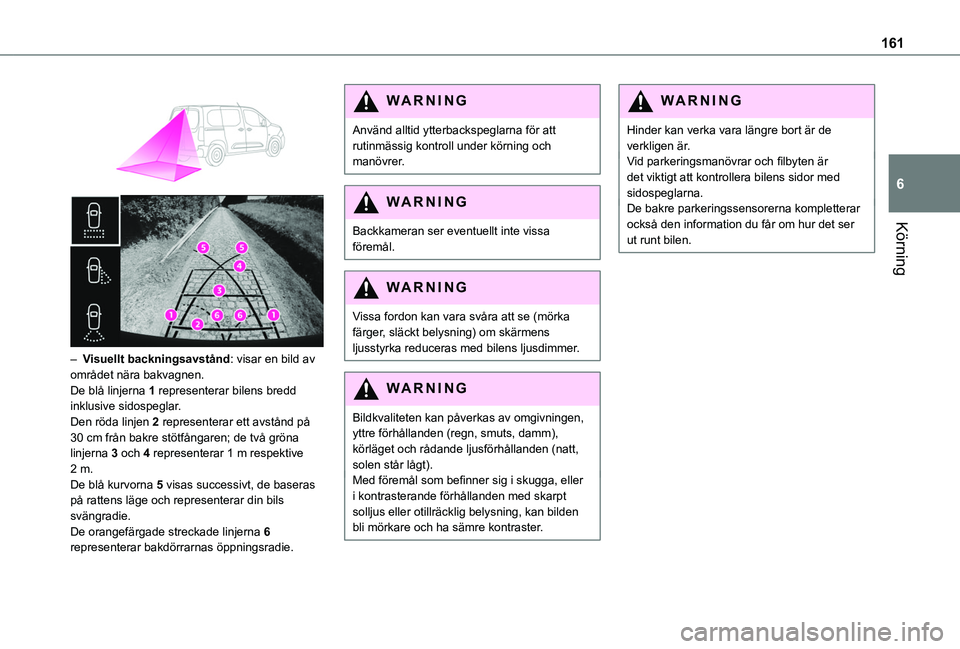

– Visuellt backningsavstånd: visar en bild av området nära bakvagnen.De blå linjerna 1 representerar bilens bredd inklusive sidospeglar.Den röda linjen 2 representerar ett avstånd på 30 cm från bakre stötfångaren; de två gröna linjerna 3 och 4 representerar 1 m respektive 2 m.De blå kurvorna 5 visas successivt, de baseras på rattens läge och representerar din bils svängradie.De orangefärgade streckade linjerna 6 representerar bakdörrarnas öppningsradie.
WARNI NG
Använd alltid ytterbackspeglarna för att rutinmässig kontroll under körning och manövrer.
WARNI NG
Backkameran ser eventuellt inte vissa
föremål.
WARNI NG
Vissa fordon kan vara svåra att se (mörka färger, släckt belysning) om skärmens ljusstyrka reduceras med bilens ljusdimmer.
WARNI NG
Bildkvaliteten kan påverkas av omgivningen, yttre förhållanden (regn, smuts, damm), körläget och rådande ljusförhållanden (natt, solen står lågt).Med föremål som befinner sig i skugga, eller i kontrasterande förhållanden med skarpt solljus eller otillräcklig belysning, kan bilden bli mörkare och ha sämre kontraster.
WARNI NG
Hinder kan verka vara längre bort är de verkligen är.Vid parkeringsmanövrar och filbyten är det viktigt att kontrollera bilens sidor med sidospeglarna.De bakre parkeringssensorerna kompletterar också den information du får om hur det ser ut runt bilen.
