Bojājumu gadījumā
8
NOTIC E
Elektrisko piederumu uzstādīšanaJūsu automobiļa elektrosistēma ir paredzēta, lai darbotos ar standarta un izvēles aprīkojumu.Pirms uzstādāt savam automobilim citas elektroierīces vai elektriskos piederumus, sazinieties ar TOYOTA dīleri vai kvalificēta remontdarbnīca.
WARNI NG
TOYOTA neuzņemsies atbildību par izdevumiem, kas radušies, remontējot jūsu automobili vai novēršot tā darbības traucējumus, kuri radušies tādu piederumu uzstādīšanas dēļ, ko nepiegādā un neiesaka TOYOTA un kas nav uzstādīti saskaņā ar mūsu instrukcijām, jo īpaši tad, ja visa papildu aprīkojuma kopējais patēriņš pārsniedz 10 miliampērus.
NOTIC E
Lai iegūtu sīkāku informāciju par sakabes ierīces vai taksometru aprīkojuma uzstādīšanu, sazinieties ar TOYOTA dīleri.

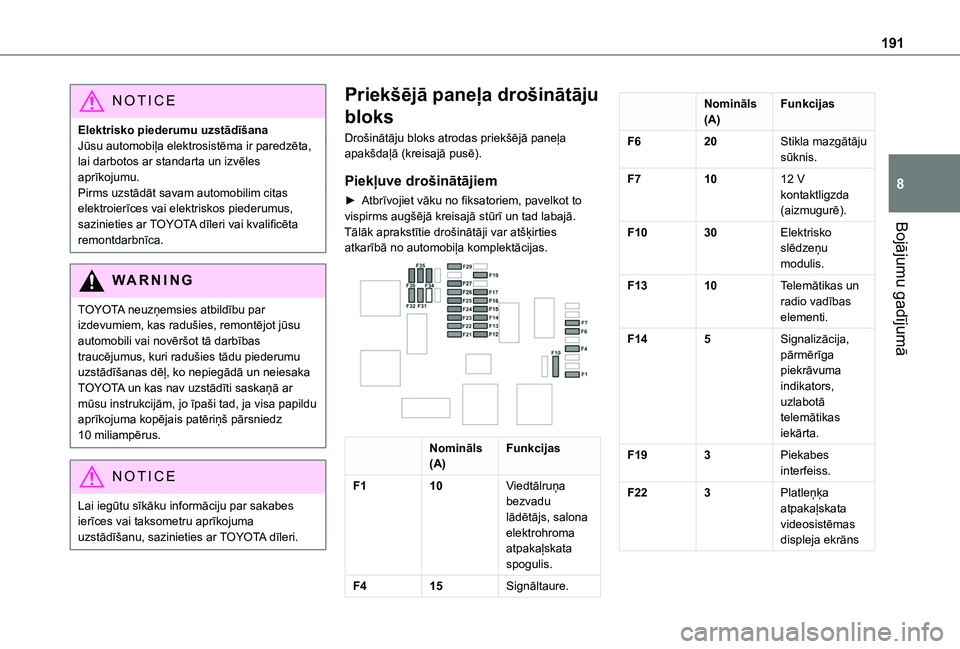

Priekšējā paneļa drošinātāju
bloks
Drošinātāju bloks atrodas priekšējā paneļa apakšdaļā (kreisajā pusē).
Piekļuve drošinātājiem
► Atbrīvojiet vāku no fiksatoriem, pavelkot to vispirms augšējā kreisajā stūrī un tad labajā.Tālāk aprakstītie drošinātāji var atšķirties atkarībā no automobiļa komplektācijas.

Nomināls (A)Funkcijas
F110Viedtālruņa bezvadu lādētājs, salona elektrohroma atpakaļskata spogulis.
F415Signāltaure.
Nomināls (A)Funkcijas
F620Stikla mazgātāju sūknis.
F71012 V kontaktligzda (aizmugurē).
F1030Elektrisko slēdzeņu modulis.
F1310Telemātikas un radio vadības elementi.
F145Signalizācija, pārmērīga piekrāvuma indikators, uzlabotā telemātikas iekārta.
F193Piekabes interfeiss.
F223Platleņķa atpakaļskata videosistēmas displeja ekrāns

192
Nomināls (A)Funkcijas
F235Ģeneriskais piekabes interfeiss.
F275Papildu apsilde.
F2920Audiosistēma, skārienekrāns.
F321512 V kontaktligzda (priekšējā).
F345Spoguļu vadība.
F365USB pieslēgvietas.
Motora nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora nodalījumā blakus akumulatoru baterijai.
Piekļuve drošinātājiem

► Atbrīvojiet abus fiksatorus A.► Noņemiet vāku.► Nomainiet drošinātāju.► Kad esat beidzis, uzmanīgi uzstādiet atpakaļ vāku un nofiksējiet to ar abiem fiksatoriem A, lai
nodrošinātu, ka drošinātāju bloks ir hermētiski aizvērts.

Nomināls(A)Funkcijas
F1615Priekšējais miglas lukturis.
F1810Labais priekšējais tālās gaismas lukturis.
F1910Kreisais priekšējais tālās gaismas lukturis.
F2940Priekšējā stikla tīrītāji.

193
Bojājumu gadījumā
8

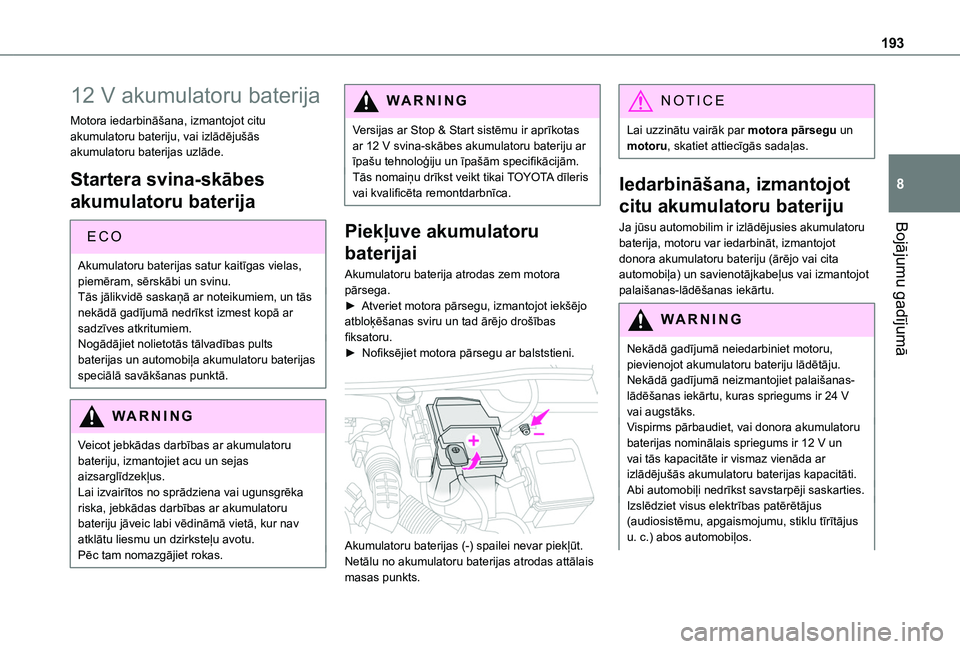

12 V akumulatoru baterija
Motora iedarbināšana, izmantojot citu akumulatoru bateriju, vai izlādējušās akumulatoru baterijas uzlāde.
Startera svina-skābes
akumulatoru baterija
ECO
Akumulatoru baterijas satur kaitīgas vielas, piemēram, sērskābi un svinu.Tās jālikvidē saskaņā ar noteikumiem, un tās nekādā gadījumā nedrīkst izmest kopā ar sadzīves atkritumiem.Nogādājiet nolietotās tālvadības pults baterijas un automobiļa akumulatoru baterijas speciālā savākšanas punktā.
WARNI NG
Veicot jebkādas darbības ar akumulatoru bateriju, izmantojiet acu un sejas aizsarglīdzekļus.Lai izvairītos no sprādziena vai ugunsgrēka riska, jebkādas darbības ar akumulatoru bateriju jāveic labi vēdināmā vietā, kur nav atklātu liesmu un dzirksteļu avotu.
Pēc tam nomazgājiet rokas.
WARNI NG
Versijas ar Stop & Start sistēmu ir aprīkotas ar 12 V svina-skābes akumulatoru bateriju ar īpašu tehnoloģiju un īpašām specifikācijām.Tās nomaiņu drīkst veikt tikai TOYOTA dīleris vai kvalificēta remontdarbnīca.
Piekļuve akumulatoru
baterijai
Akumulatoru baterija atrodas zem motora pārsega.► Atveriet motora pārsegu, izmantojot iekšējo atbloķēšanas sviru un tad ārējo drošības fiksatoru.► Nofiksējiet motora pārsegu ar balststieni.

Akumulatoru baterijas (-) spailei nevar piekļūt.Netālu no akumulatoru baterijas atrodas attālais masas punkts.
NOTIC E
Lai uzzinātu vairāk par motora pārsegu un motoru, skatiet attiecīgās sadaļas.
Iedarbināšana, izmantojot
citu akumulatoru bateriju
Ja jūsu automobilim ir izlādējusies akumulatoru baterija, motoru var iedarbināt, izmantojot donora akumulatoru bateriju (ārējo vai cita automobiļa) un savienotājkabeļus vai izmantojot palaišanas-lādēšanas iekārtu.
WARNI NG
Nekādā gadījumā neiedarbiniet motoru, pievienojot akumulatoru bateriju lādētāju.Nekādā gadījumā neizmantojiet palaišanas-lādēšanas iekārtu, kuras spriegums ir 24 V vai augstāks.Vispirms pārbaudiet, vai donora akumulatoru baterijas nominālais spriegums ir 12 V un vai tās kapacitāte ir vismaz vienāda ar izlādējušās akumulatoru baterijas kapacitāti.Abi automobiļi nedrīkst savstarpēji saskarties.Izslēdziet visus elektrības patērētājus (audiosistēmu, apgaismojumu, stiklu tīrītājus u. c.) abos automobiļos.

194
Nodrošiniet, lai savienotājkabeļi neatrastos kustīgu daļu (ventilatora, siksnu u. tml.) tuvumā.Neatvienojiet savienotājkabeli no (+) spailes, kamēr darbojas motors.

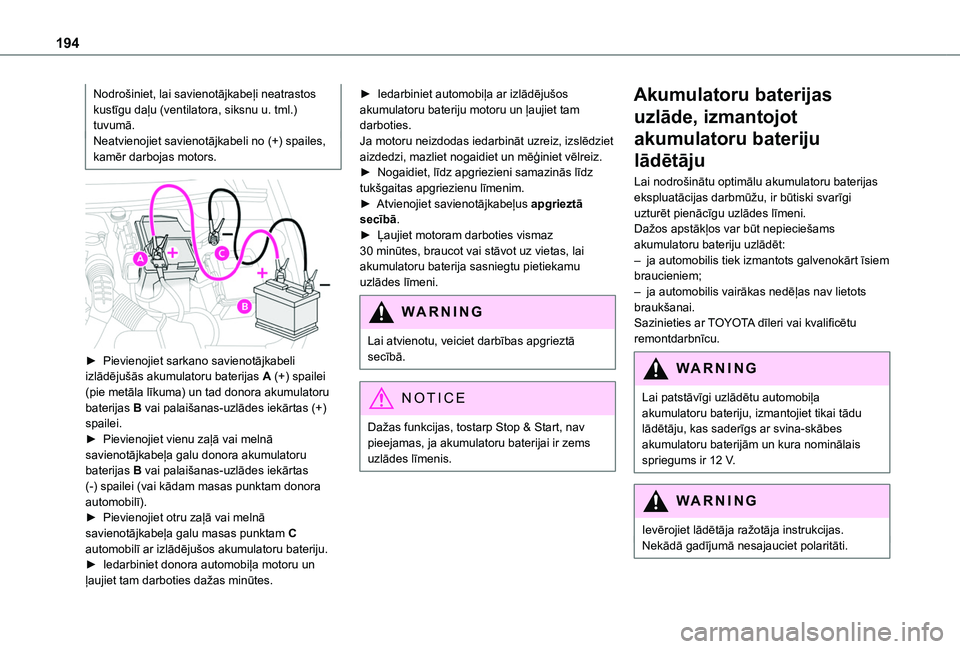

► Pievienojiet sarkano savienotājkabeli izlādējušās akumulatoru baterijas A (+) spailei (pie metāla līkuma) un tad donora akumulatoru baterijas B vai palaišanas-uzlādes iekārtas (+) spailei.► Pievienojiet vienu zaļā vai melnā
savienotājkabeļa galu donora akumulatoru baterijas B vai palaišanas-uzlādes iekārtas (-) spailei (vai kādam masas punktam donora automobilī).► Pievienojiet otru zaļā vai melnā savienotājkabeļa galu masas punktam C automobilī ar izlādējušos akumulatoru bateriju.► Iedarbiniet donora automobiļa motoru un ļaujiet tam darboties dažas minūtes.
► Iedarbiniet automobiļa ar izlādējušos akumulatoru bateriju motoru un ļaujiet tam darboties.Ja motoru neizdodas iedarbināt uzreiz, izslēdziet aizdedzi, mazliet nogaidiet un mēģiniet vēlreiz.► Nogaidiet, līdz apgriezieni samazinās līdz tukšgaitas apgriezienu līmenim.► Atvienojiet savienotājkabeļus apgrieztā secībā.► Ļaujiet motoram darboties vismaz 30 minūtes, braucot vai stāvot uz vietas, lai akumulatoru baterija sasniegtu pietiekamu uzlādes līmeni.
WARNI NG
Lai atvienotu, veiciet darbības apgrieztā secībā.
NOTIC E
Dažas funkcijas, tostarp Stop & Start, nav pieejamas, ja akumulatoru baterijai ir zems uzlādes līmenis.
Akumulatoru baterijas
uzlāde, izmantojot
akumulatoru bateriju
lādētāju
Lai nodrošinātu optimālu akumulatoru baterijas ekspluatācijas darbmūžu, ir būtiski svarīgi uzturēt pienācīgu uzlādes līmeni.Dažos apstākļos var būt nepieciešams akumulatoru bateriju uzlādēt:– ja automobilis tiek izmantots galvenokārt īsiem braucieniem;– ja automobilis vairākas nedēļas nav lietots braukšanai.Sazinieties ar TOYOTA dīleri vai kvalificētu remontdarbnīcu.
WARNI NG
Lai patstāvīgi uzlādētu automobiļa akumulatoru bateriju, izmantojiet tikai tādu lādētāju, kas saderīgs ar svina-skābes akumulatoru baterijām un kura nominālais spriegums ir 12 V.
WARNI NG
Ievērojiet lādētāja ražotāja instrukcijas.
Nekādā gadījumā nesajauciet polaritāti.

195
Bojājumu gadījumā
8

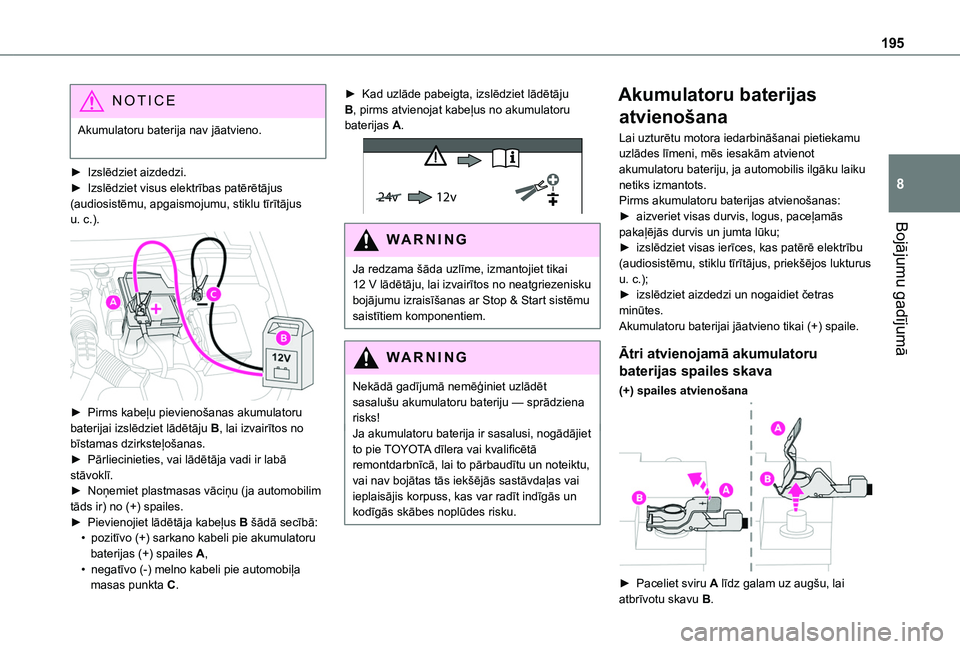

NOTIC E
Akumulatoru baterija nav jāatvieno.
► Izslēdziet aizdedzi.► Izslēdziet visus elektrības patērētājus (audiosistēmu, apgaismojumu, stiklu tīrītājus u. c.).

► Pirms kabeļu pievienošanas akumulatoru baterijai izslēdziet lādētāju B, lai izvairītos no bīstamas dzirksteļošanas.
► Pārliecinieties, vai lādētāja vadi ir labā stāvoklī.► Noņemiet plastmasas vāciņu (ja automobilim tāds ir) no (+) spailes.► Pievienojiet lādētāja kabeļus B šādā secībā:• pozitīvo (+) sarkano kabeli pie akumulatoru baterijas (+) spailes A,• negatīvo (-) melno kabeli pie automobiļa masas punkta C.
► Kad uzlāde pabeigta, izslēdziet lādētāju B, pirms atvienojat kabeļus no akumulatoru baterijas A.
24v 12v
WARNI NG
Ja redzama šāda uzlīme, izmantojiet tikai 12 V lādētāju, lai izvairītos no neatgriezenisku bojājumu izraisīšanas ar Stop & Start sistēmu saistītiem komponentiem.
WARNI NG
Nekādā gadījumā nemēģiniet uzlādēt sasalušu akumulatoru bateriju — sprādziena risks!Ja akumulatoru baterija ir sasalusi, nogādājiet to pie TOYOTA dīlera vai kvalificētā remontdarbnīcā, lai to pārbaudītu un noteiktu, vai nav bojātas tās iekšējās sastāvdaļas vai ieplaisājis korpuss, kas var radīt indīgās un kodīgās skābes noplūdes risku.
Akumulatoru baterijas
atvienošana
Lai uzturētu motora iedarbināšanai pietiekamu uzlādes līmeni, mēs iesakām atvienot akumulatoru bateriju, ja automobilis ilgāku laiku netiks izmantots.Pirms akumulatoru baterijas atvienošanas:► aizveriet visas durvis, logus, paceļamās pakaļējās durvis un jumta lūku;► izslēdziet visas ierīces, kas patērē elektrību (audiosistēmu, stiklu tīrītājus, priekšējos lukturus u. c.);► izslēdziet aizdedzi un nogaidiet četras minūtes.Akumulatoru baterijai jāatvieno tikai (+) spaile.
Ātri atvienojamā akumulatoru
baterijas spailes skava
(+) spailes atvienošana

► Paceliet sviru A līdz galam uz augšu, lai atbrīvotu skavu B.

196

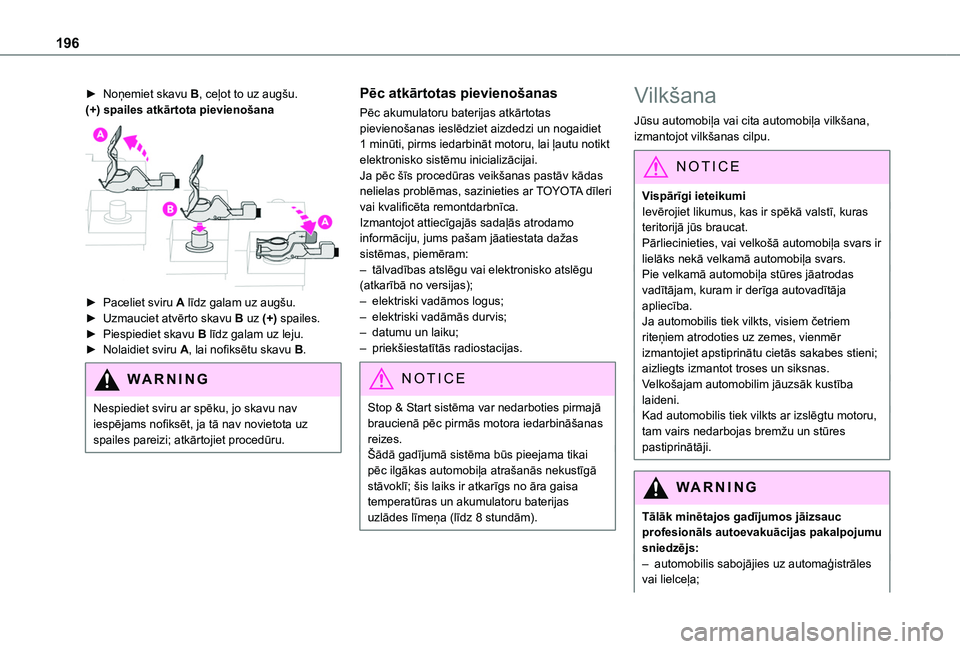

► Noņemiet skavu B, ceļot to uz augšu.(+) spailes atkārtota pievienošana

► Paceliet sviru A līdz galam uz augšu.► Uzmauciet atvērto skavu B uz (+) spailes.► Piespiediet skavu B līdz galam uz leju.► Nolaidiet sviru A, lai nofiksētu skavu B.
WARNI NG
Nespiediet sviru ar spēku, jo skavu nav iespējams nofiksēt, ja tā nav novietota uz spailes pareizi; atkārtojiet procedūru.
Pēc atkārtotas pievienošanas
Pēc akumulatoru baterijas atkārtotas pievienošanas ieslēdziet aizdedzi un nogaidiet 1 minūti, pirms iedarbināt motoru, lai ļautu notikt elektronisko sistēmu inicializācijai.Ja pēc šīs procedūras veikšanas pastāv kādas nelielas problēmas, sazinieties ar TOYOTA dīleri vai kvalificēta remontdarbnīca.Izmantojot attiecīgajās sadaļās atrodamo informāciju, jums pašam jāatiestata dažas sistēmas, piemēram:– tālvadības atslēgu vai elektronisko atslēgu (atkarībā no versijas);– elektriski vadāmos logus;– elektriski vadāmās durvis;– datumu un laiku;– priekšiestatītās radiostacijas.
NOTIC E
Stop & Start sistēma var nedarboties pirmajā braucienā pēc pirmās motora iedarbināšanas reizes.
Šādā gadījumā sistēma būs pieejama tikai pēc ilgākas automobiļa atrašanās nekustīgā stāvoklī; šis laiks ir atkarīgs no āra gaisa temperatūras un akumulatoru baterijas uzlādes līmeņa (līdz 8 stundām).
Vilkšana
Jūsu automobiļa vai cita automobiļa vilkšana, izmantojot vilkšanas cilpu.
NOTIC E
Vispārīgi ieteikumiIevērojiet likumus, kas ir spēkā valstī, kuras teritorijā jūs braucat.Pārliecinieties, vai velkošā automobiļa svars ir lielāks nekā velkamā automobiļa svars.Pie velkamā automobiļa stūres jāatrodas vadītājam, kuram ir derīga autovadītāja apliecība.Ja automobilis tiek vilkts, visiem četriem riteņiem atrodoties uz zemes, vienmēr izmantojiet apstiprinātu cietās sakabes stieni; aizliegts izmantot troses un siksnas.Velkošajam automobilim jāuzsāk kustība laideni.Kad automobilis tiek vilkts ar izslēgtu motoru, tam vairs nedarbojas bremžu un stūres
pastiprinātāji.
WARNI NG
Tālāk minētajos gadījumos jāizsauc profesionāls autoevakuācijas pakalpojumu sniedzējs:– automobilis sabojājies uz automaģistrāles vai lielceļa;

197
Bojājumu gadījumā
8

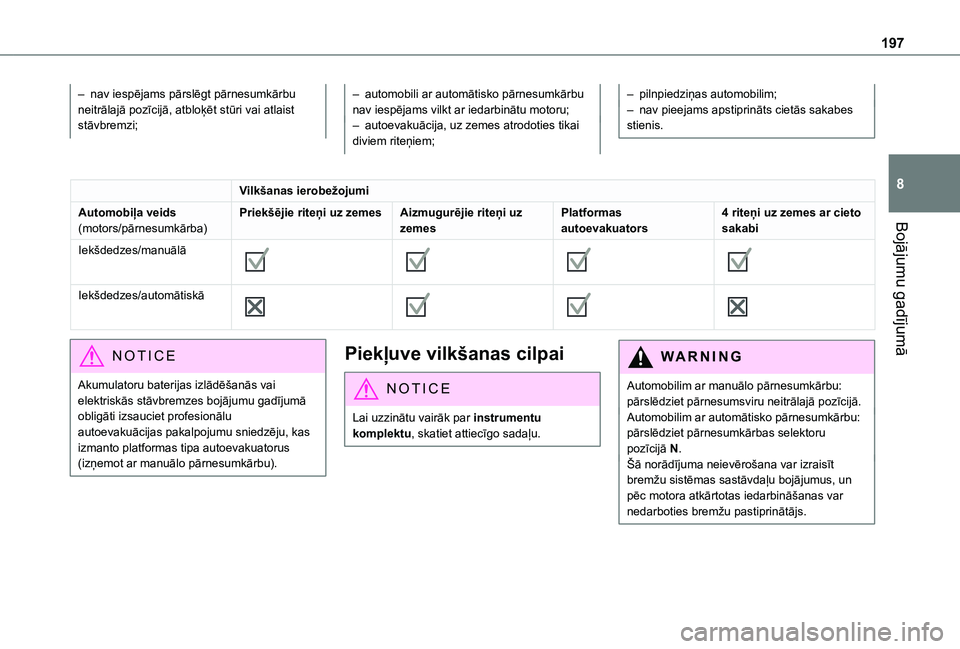

– nav iespējams pārslēgt pārnesumkārbu neitrālajā pozīcijā, atbloķēt stūri vai atlaist stāvbremzi;
– automobili ar automātisko pārnesumkārbu nav iespējams vilkt ar iedarbinātu motoru;– autoevakuācija, uz zemes atrodoties tikai diviem riteņiem;
– pilnpiedziņas automobilim;– nav pieejams apstiprināts cietās sakabes stienis.
Vilkšanas ierobežojumi
Automobiļa veids(motors/pārnesumkārba)Priekšējie riteņi uz zemesAizmugurējie riteņi uz zemesPlatformas autoevakuators4 riteņi uz zemes ar cieto sakabi
Iekšdedzes/manuālā







Iekšdedzes/automātiskā







NOTIC E
Akumulatoru baterijas izlādēšanās vai elektriskās stāvbremzes bojājumu gadījumā obligāti izsauciet profesionālu autoevakuācijas pakalpojumu sniedzēju, kas
izmanto platformas tipa autoevakuatorus (izņemot ar manuālo pārnesumkārbu).
Piekļuve vilkšanas cilpai
NOTIC E
Lai uzzinātu vairāk par instrumentu komplektu, skatiet attiecīgo sadaļu.
WARNI NG
Automobilim ar manuālo pārnesumkārbu: pārslēdziet pārnesumsviru neitrālajā pozīcijā.Automobilim ar automātisko pārnesumkārbu: pārslēdziet pārnesumkārbas selektoru pozīcijā N.Šā norādījuma neievērošana var izraisīt bremžu sistēmas sastāvdaļu bojājumus, un pēc motora atkārtotas iedarbināšanas var nedarboties bremžu pastiprinātājs.

198

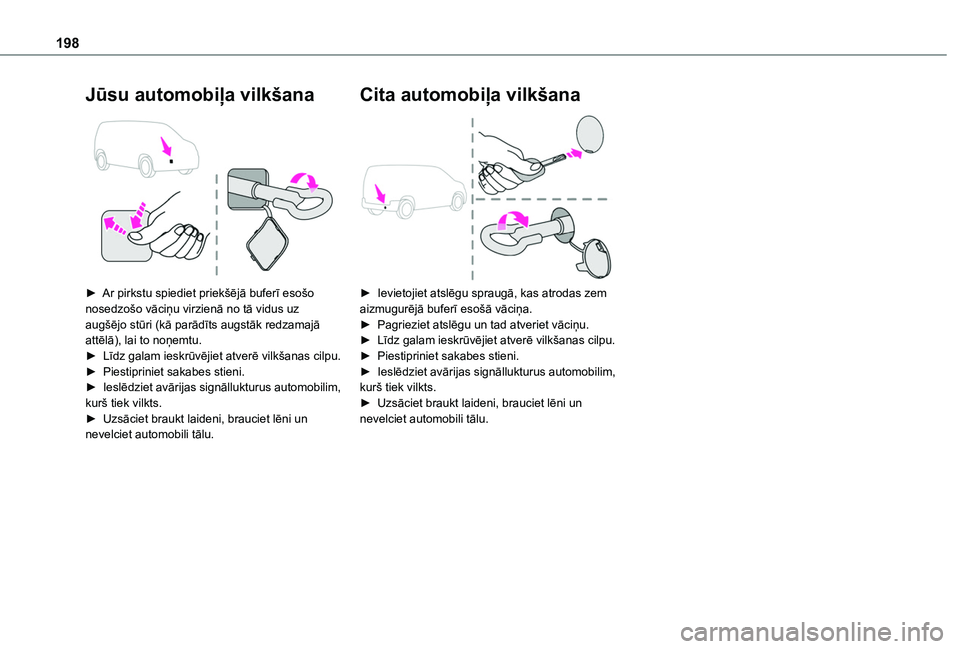

Jūsu automobiļa vilkšana

► Ar pirkstu spiediet priekšējā buferī esošo nosedzošo vāciņu virzienā no tā vidus uz augšējo stūri (kā parādīts augstāk redzamajā attēlā), lai to noņemtu.► Līdz galam ieskrūvējiet atverē vilkšanas cilpu.► Piestipriniet sakabes stieni.► Ieslēdziet avārijas signāllukturus automobilim, kurš tiek vilkts.► Uzsāciet braukt laideni, brauciet lēni un nevelciet automobili tālu.
Cita automobiļa vilkšana

► Ievietojiet atslēgu spraugā, kas atrodas zem aizmugurējā buferī esošā vāciņa.► Pagrieziet atslēgu un tad atveriet vāciņu.► Līdz galam ieskrūvējiet atverē vilkšanas cilpu.► Piestipriniet sakabes stieni.► Ieslēdziet avārijas signāllukturus automobilim, kurš tiek vilkts.► Uzsāciet braukt laideni, brauciet lēni un nevelciet automobili tālu.

199
Tehniskie rādītāji
9

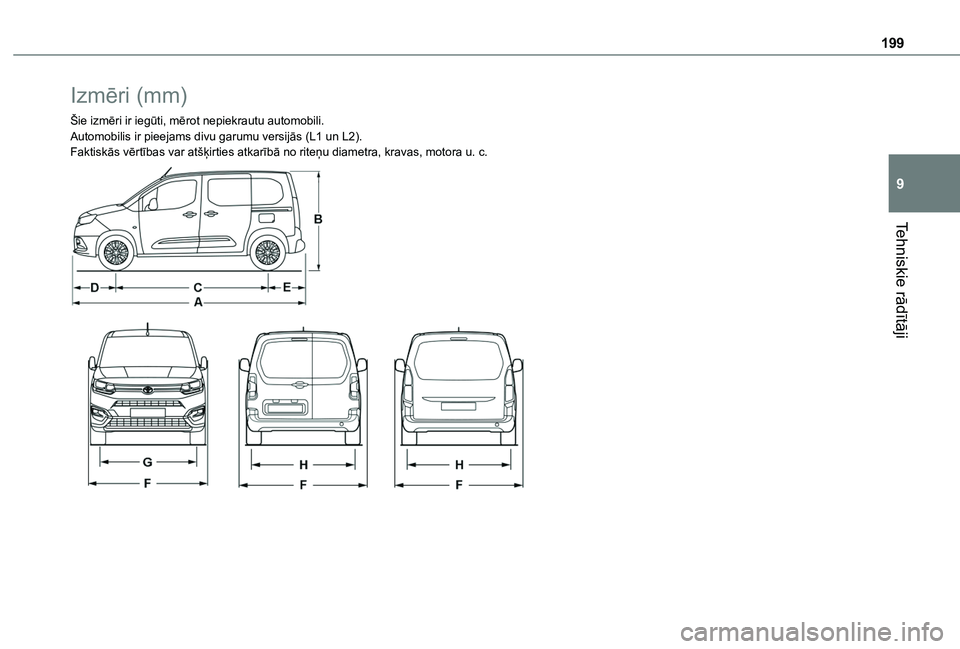

Izmēri (mm)
Šie izmēri ir iegūti, mērot nepiekrautu automobili.Automobilis ir pieejams divu garumu versijās (L1 un L2).Faktiskās vērtības var atšķirties atkarībā no riteņu diametra, kravas, motora u. c.

200

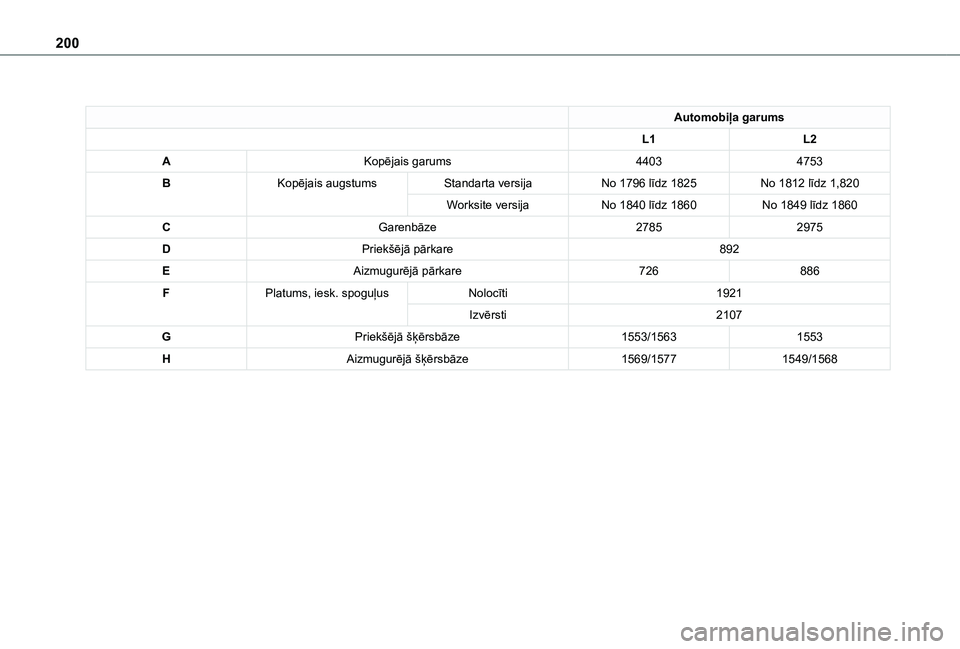

Automobiļa garums
L1L2
AKopējais garums44034753
BKopējais augstumsStandarta versijaNo 1796 līdz 1825No 1812 līdz 1,820
Worksite versijaNo 1840 līdz 1860No 1849 līdz 1860
CGarenbāze27852975
DPriekšējā pārkare892
EAizmugurējā pārkare726886
FPlatums, iesk. spoguļusNolocīti1921
Izvērsti2107
GPriekšējā šķērsbāze1553/15631553
HAizmugurējā šķērsbāze1569/15771549/1568
