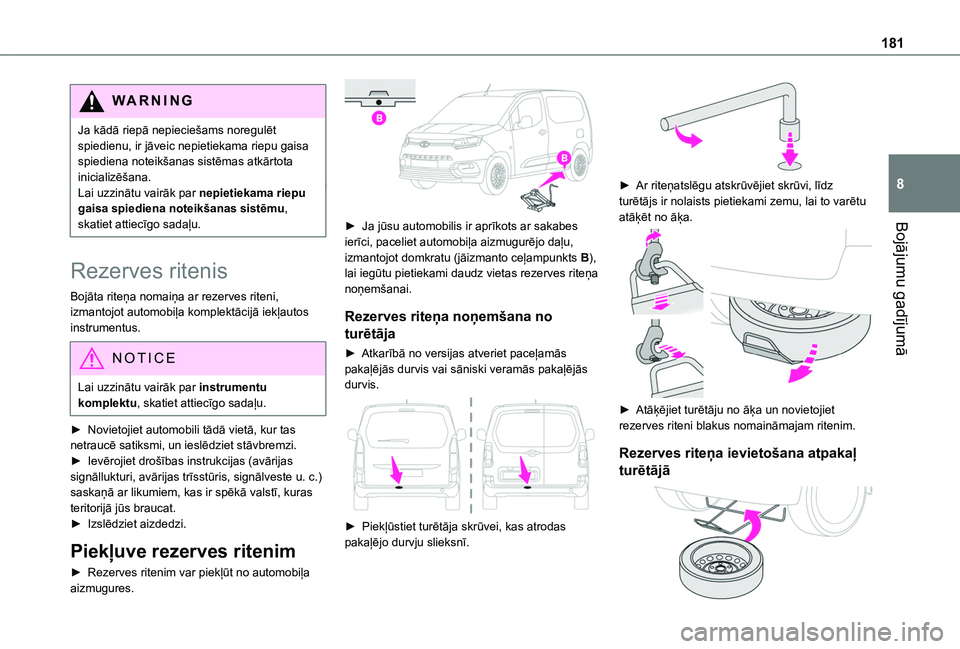

181
Bojājumu gadījumā
8
WARNI NG
Ja kādā riepā nepieciešams noregulēt spiedienu, ir jāveic nepietiekama riepu gaisa spiediena noteikšanas sistēmas atkārtota inicializēšana.Lai uzzinātu vairāk par nepietiekama riepu gaisa spiediena noteikšanas sistēmu, skatiet attiecīgo sadaļu.
Rezerves ritenis
Bojāta riteņa nomaiņa ar rezerves riteni, izmantojot automobiļa komplektācijā iekļautos instrumentus.
NOTIC E
Lai uzzinātu vairāk par instrumentu komplektu, skatiet attiecīgo sadaļu.
► Novietojiet automobili tādā vietā, kur tas
netraucē satiksmi, un ieslēdziet stāvbremzi.► Ievērojiet drošības instrukcijas (avārijas signāllukturi, avārijas trīsstūris, signālveste u. c.) saskaņā ar likumiem, kas ir spēkā valstī, kuras teritorijā jūs braucat.► Izslēdziet aizdedzi.
Piekļuve rezerves ritenim
► Rezerves ritenim var piekļūt no automobiļa aizmugures.

► Ja jūsu automobilis ir aprīkots ar sakabes ierīci, paceliet automobiļa aizmugurējo daļu,
izmantojot domkratu (jāizmanto ceļampunkts B), lai iegūtu pietiekami daudz vietas rezerves riteņa noņemšanai.
Rezerves riteņa noņemšana no
turētāja
► Atkarībā no versijas atveriet paceļamās pakaļējās durvis vai sāniski veramās pakaļējās durvis.

► Piekļūstiet turētāja skrūvei, kas atrodas pakaļējo durvju slieksnī.

► Ar riteņatslēgu atskrūvējiet skrūvi, līdz turētājs ir nolaists pietiekami zemu, lai to varētu atāķēt no āķa.

► Atāķējiet turētāju no āķa un novietojiet rezerves riteni blakus nomaināmajam ritenim.
Rezerves riteņa ievietošana atpakaļ
turētājā

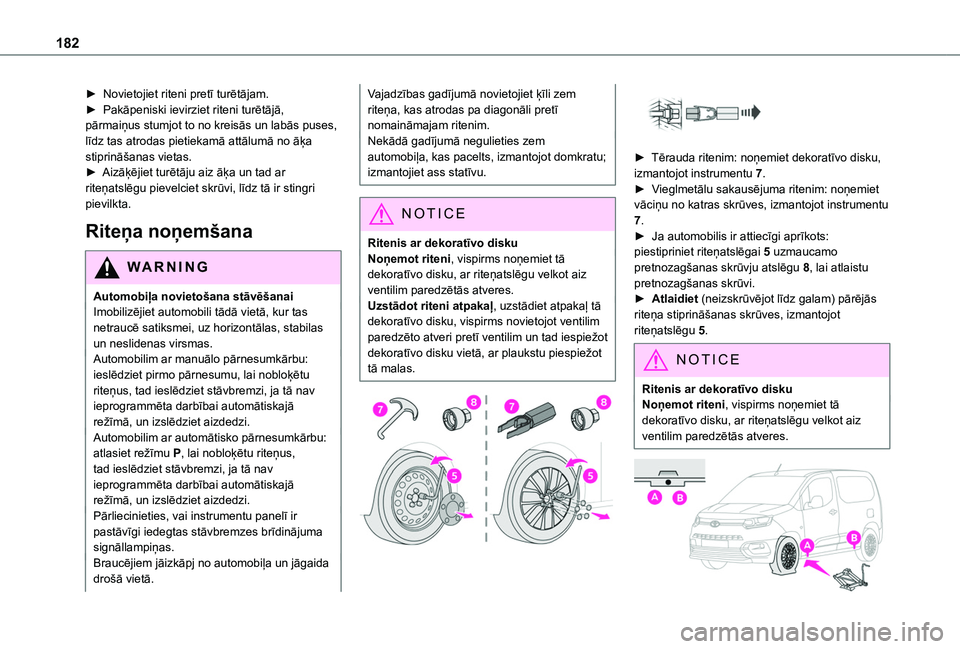

182
► Novietojiet riteni pretī turētājam.► Pakāpeniski ievirziet riteni turētājā, pārmaiņus stumjot to no kreisās un labās puses, līdz tas atrodas pietiekamā attālumā no āķa stiprināšanas vietas.► Aizāķējiet turētāju aiz āķa un tad ar riteņatslēgu pievelciet skrūvi, līdz tā ir stingri pievilkta.
Riteņa noņemšana
WARNI NG
Automobiļa novietošana stāvēšanaiImobilizējiet automobili tādā vietā, kur tas netraucē satiksmei, uz horizontālas, stabilas un neslidenas virsmas.Automobilim ar manuālo pārnesumkārbu: ieslēdziet pirmo pārnesumu, lai nobloķētu riteņus, tad ieslēdziet stāvbremzi, ja tā nav ieprogrammēta darbībai automātiskajā režīmā, un izslēdziet aizdedzi.Automobilim ar automātisko pārnesumkārbu:
atlasiet režīmu P, lai nobloķētu riteņus, tad ieslēdziet stāvbremzi, ja tā nav ieprogrammēta darbībai automātiskajā režīmā, un izslēdziet aizdedzi.Pārliecinieties, vai instrumentu panelī ir pastāvīgi iedegtas stāvbremzes brīdinājuma signāllampiņas.Braucējiem jāizkāpj no automobiļa un jāgaida drošā vietā.
Vajadzības gadījumā novietojiet ķīli zem riteņa, kas atrodas pa diagonāli pretī nomaināmajam ritenim.Nekādā gadījumā negulieties zem automobiļa, kas pacelts, izmantojot domkratu; izmantojiet ass statīvu.
NOTIC E
Ritenis ar dekoratīvo diskuNoņemot riteni, vispirms noņemiet tā dekoratīvo disku, ar riteņatslēgu velkot aiz ventilim paredzētās atveres.Uzstādot riteni atpakaļ, uzstādiet atpakaļ tā dekoratīvo disku, vispirms novietojot ventilim paredzēto atveri pretī ventilim un tad iespiežot dekoratīvo disku vietā, ar plaukstu piespiežot tā malas.


► Tērauda ritenim: noņemiet dekoratīvo disku, izmantojot instrumentu 7.► Vieglmetālu sakausējuma ritenim: noņemiet vāciņu no katras skrūves, izmantojot instrumentu 7.► Ja automobilis ir attiecīgi aprīkots: piestipriniet riteņatslēgai 5 uzmaucamo pretnozagšanas skrūvju atslēgu 8, lai atlaistu pretnozagšanas skrūvi.► Atlaidiet (neizskrūvējot līdz galam) pārējās riteņa stiprināšanas skrūves, izmantojot riteņatslēgu 5.
NOTIC E
Ritenis ar dekoratīvo diskuNoņemot riteni, vispirms noņemiet tā dekoratīvo disku, ar riteņatslēgu velkot aiz ventilim paredzētās atveres.

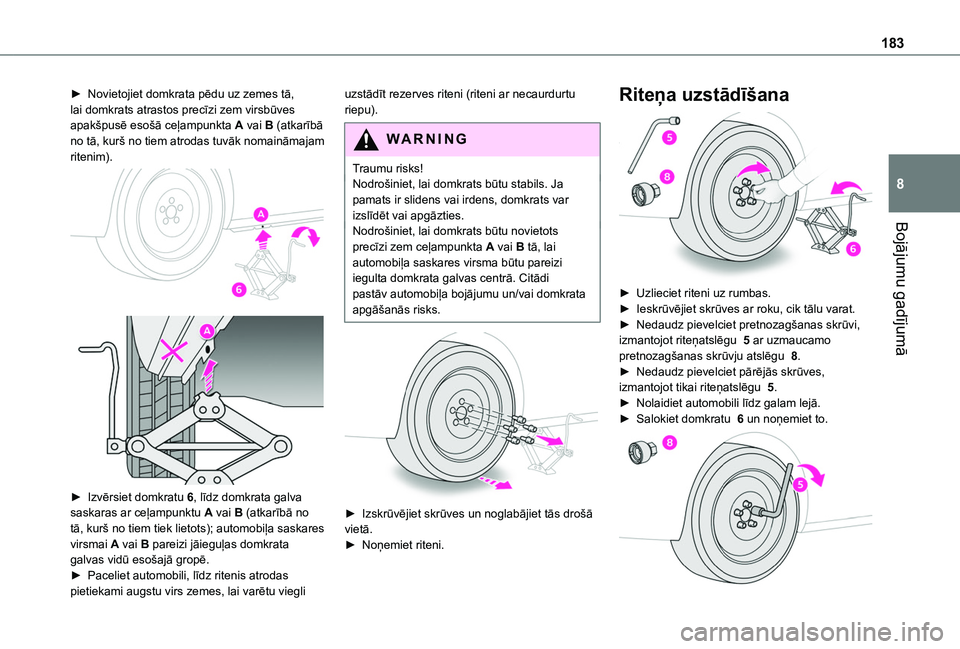

183
Bojājumu gadījumā
8
► Novietojiet domkrata pēdu uz zemes tā, lai domkrats atrastos precīzi zem virsbūves apakšpusē esošā ceļampunkta A vai B (atkarībā no tā, kurš no tiem atrodas tuvāk nomaināmajam ritenim).


► Izvērsiet domkratu 6, līdz domkrata galva saskaras ar ceļampunktu A vai B (atkarībā no tā, kurš no tiem tiek lietots); automobiļa saskares virsmai A vai B pareizi jāieguļas domkrata galvas vidū esošajā gropē.► Paceliet automobili, līdz ritenis atrodas pietiekami augstu virs zemes, lai varētu viegli
uzstādīt rezerves riteni (riteni ar necaurdurtu riepu).
WARNI NG
Traumu risks!Nodrošiniet, lai domkrats būtu stabils. Ja pamats ir slidens vai irdens, domkrats var izslīdēt vai apgāzties.Nodrošiniet, lai domkrats būtu novietots
precīzi zem ceļampunkta A vai B tā, lai automobiļa saskares virsma būtu pareizi iegulta domkrata galvas centrā. Citādi pastāv automobiļa bojājumu un/vai domkrata apgāšanās risks.


► Izskrūvējiet skrūves un noglabājiet tās drošā vietā.
► Noņemiet riteni.
Riteņa uzstādīšana

► Uzlieciet riteni uz rumbas.► Ieskrūvējiet skrūves ar roku, cik tālu varat.► Nedaudz pievelciet pretnozagšanas skrūvi, izmantojot riteņatslēgu 5 ar uzmaucamo pretnozagšanas skrūvju atslēgu 8.► Nedaudz pievelciet pārējās skrūves, izmantojot tikai riteņatslēgu 5.► Nolaidiet automobili līdz galam lejā.► Salokiet domkratu 6 un noņemiet to.

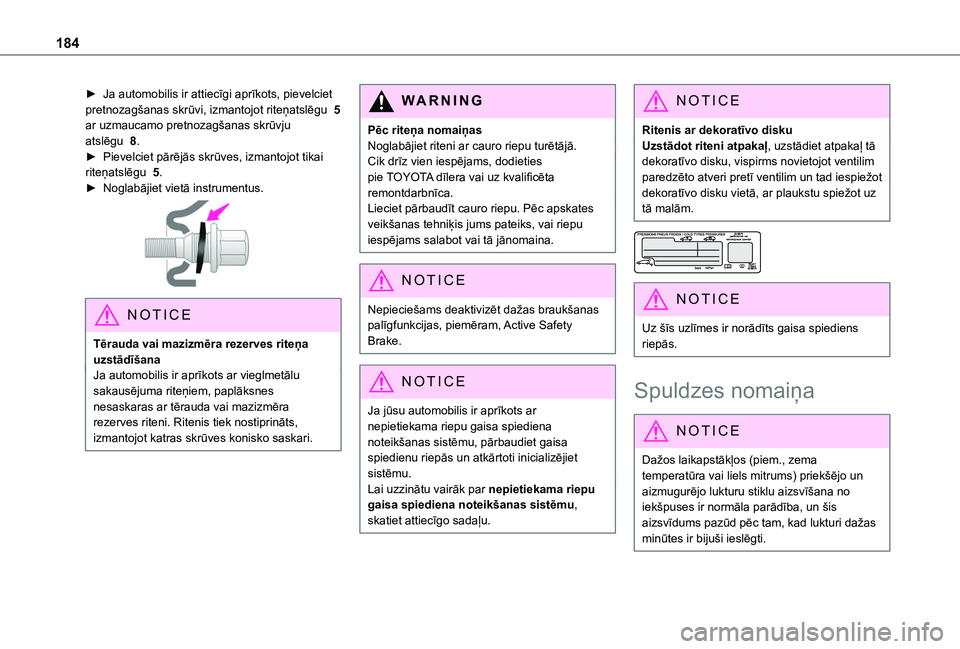

184
► Ja automobilis ir attiecīgi aprīkots, pievelciet pretnozagšanas skrūvi, izmantojot riteņatslēgu 5 ar uzmaucamo pretnozagšanas skrūvju atslēgu 8.► Pievelciet pārējās skrūves, izmantojot tikai riteņatslēgu 5.► Noglabājiet vietā instrumentus.

NOTIC E
Tērauda vai mazizmēra rezerves riteņa uzstādīšanaJa automobilis ir aprīkots ar vieglmetālu sakausējuma riteņiem, paplāksnes nesaskaras ar tērauda vai mazizmēra rezerves riteni. Ritenis tiek nostiprināts, izmantojot katras skrūves konisko saskari.
WARNI NG
Pēc riteņa nomaiņasNoglabājiet riteni ar cauro riepu turētājā.Cik drīz vien iespējams, dodieties pie TOYOTA dīlera vai uz kvalificēta remontdarbnīca.Lieciet pārbaudīt cauro riepu. Pēc apskates veikšanas tehniķis jums pateiks, vai riepu iespējams salabot vai tā jānomaina.
NOTIC E
Nepieciešams deaktivizēt dažas braukšanas palīgfunkcijas, piemēram, Active Safety Brake.
NOTIC E
Ja jūsu automobilis ir aprīkots ar nepietiekama riepu gaisa spiediena noteikšanas sistēmu, pārbaudiet gaisa spiedienu riepās un atkārtoti inicializējiet sistēmu.Lai uzzinātu vairāk par nepietiekama riepu gaisa spiediena noteikšanas sistēmu, skatiet attiecīgo sadaļu.
NOTIC E
Ritenis ar dekoratīvo diskuUzstādot riteni atpakaļ, uzstādiet atpakaļ tā dekoratīvo disku, vispirms novietojot ventilim paredzēto atveri pretī ventilim un tad iespiežot dekoratīvo disku vietā, ar plaukstu spiežot uz tā malām.


NOTIC E
Uz šīs uzlīmes ir norādīts gaisa spiediens riepās.
Spuldzes nomaiņa
NOTIC E
Dažos laikapstākļos (piem., zema temperatūra vai liels mitrums) priekšējo un aizmugurējo lukturu stiklu aizsvīšana no iekšpuses ir normāla parādība, un šis aizsvīdums pazūd pēc tam, kad lukturi dažas minūtes ir bijuši ieslēgti.

185
Bojājumu gadījumā
8

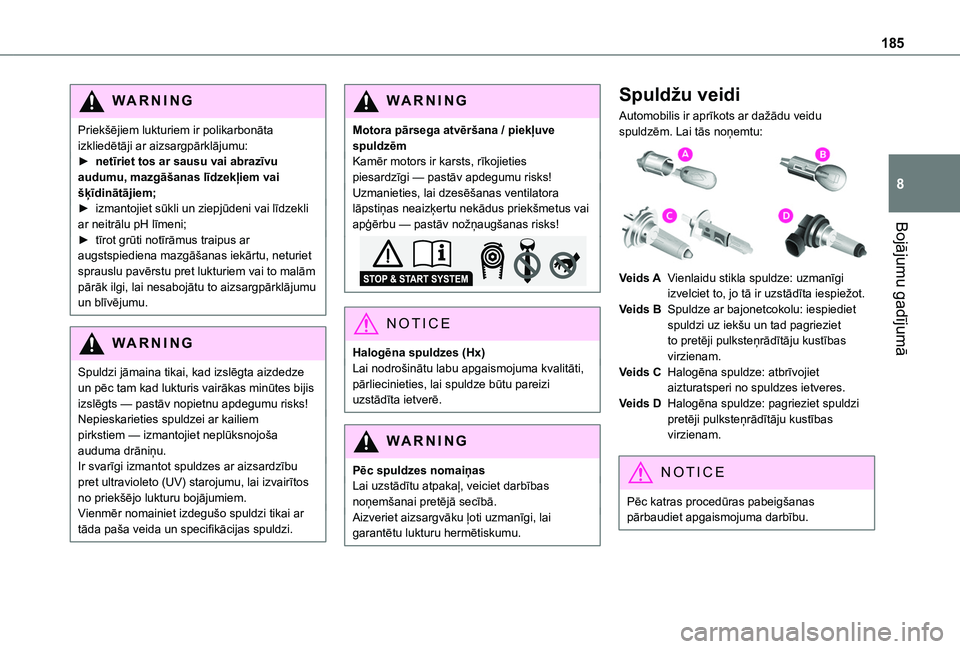

WARNI NG
Priekšējiem lukturiem ir polikarbonāta izkliedētāji ar aizsargpārklājumu:► netīriet tos ar sausu vai abrazīvu audumu, mazgāšanas līdzekļiem vai šķīdinātājiem;► izmantojiet sūkli un ziepjūdeni vai līdzekli ar neitrālu pH līmeni;► tīrot grūti notīrāmus traipus ar augstspiediena mazgāšanas iekārtu, neturiet sprauslu pavērstu pret lukturiem vai to malām pārāk ilgi, lai nesabojātu to aizsargpārklājumu un blīvējumu.
WARNI NG
Spuldzi jāmaina tikai, kad izslēgta aizdedze un pēc tam kad lukturis vairākas minūtes bijis izslēgts — pastāv nopietnu apdegumu risks!Nepieskarieties spuldzei ar kailiem pirkstiem — izmantojiet neplūksnojoša auduma drāniņu.Ir svarīgi izmantot spuldzes ar aizsardzību pret ultravioleto (UV) starojumu, lai izvairītos no priekšējo lukturu bojājumiem.Vienmēr nomainiet izdegušo spuldzi tikai ar tāda paša veida un specifikācijas spuldzi.
WARNI NG
Motora pārsega atvēršana / piekļuve spuldzēmKamēr motors ir karsts, rīkojieties piesardzīgi — pastāv apdegumu risks!Uzmanieties, lai dzesēšanas ventilatora lāpstiņas neaizķertu nekādus priekšmetus vai apģērbu — pastāv nožņaugšanas risks!
NOTIC E
Halogēna spuldzes (Hx)Lai nodrošinātu labu apgaismojuma kvalitāti, pārliecinieties, lai spuldze būtu pareizi uzstādīta ietverē.
WARNI NG
Pēc spuldzes nomaiņasLai uzstādītu atpakaļ, veiciet darbības noņemšanai pretējā secībā.Aizveriet aizsargvāku ļoti uzmanīgi, lai garantētu lukturu hermētiskumu.
Spuldžu veidi
Automobilis ir aprīkots ar dažādu veidu spuldzēm. Lai tās noņemtu:

Veids AVienlaidu stikla spuldze: uzmanīgi izvelciet to, jo tā ir uzstādīta iespiežot.
Veids BSpuldze ar bajonetcokolu: iespiediet spuldzi uz iekšu un tad pagrieziet to pretēji pulksteņrādītāju kustības virzienam.
Veids CHalogēna spuldze: atbrīvojiet aizturatsperi no spuldzes ietveres.
Veids DHalogēna spuldze: pagrieziet spuldzi pretēji pulksteņrādītāju kustības virzienam.
NOTIC E
Pēc katras procedūras pabeigšanas pārbaudiet apgaismojuma darbību.

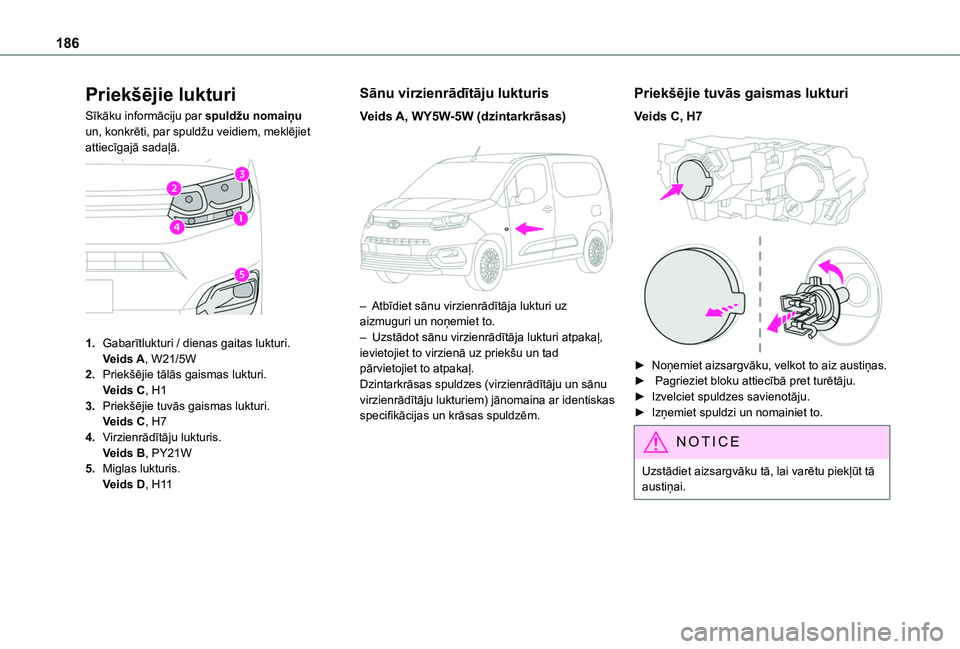

186
Priekšējie lukturi
Sīkāku informāciju par spuldžu nomaiņu un, konkrēti, par spuldžu veidiem, meklējiet attiecīgajā sadaļā.

1.Gabarītlukturi / dienas gaitas lukturi.Veids A, W21/5W
2.Priekšējie tālās gaismas lukturi.Veids C, H1
3.Priekšējie tuvās gaismas lukturi.Veids C, H7
4.Virzienrādītāju lukturis.Veids B, PY21W
5.Miglas lukturis.Veids D, H11
Sānu virzienrādītāju lukturis
Veids A, WY5W-5W (dzintarkrāsas)

– Atbīdiet sānu virzienrādītāja lukturi uz aizmuguri un noņemiet to.– Uzstādot sānu virzienrādītāja lukturi atpakaļ, ievietojiet to virzienā uz priekšu un tad pārvietojiet to atpakaļ.Dzintarkrāsas spuldzes (virzienrādītāju un sānu virzienrādītāju lukturiem) jānomaina ar identiskas specifikācijas un krāsas spuldzēm.
Priekšējie tuvās gaismas lukturi
Veids C, H7

► Noņemiet aizsargvāku, velkot to aiz austiņas. ► Pagrieziet bloku attiecībā pret turētāju.► Izvelciet spuldzes savienotāju.► Izņemiet spuldzi un nomainiet to.
NOTIC E
Uzstādiet aizsargvāku tā, lai varētu piekļūt tā austiņai.

187
Bojājumu gadījumā
8

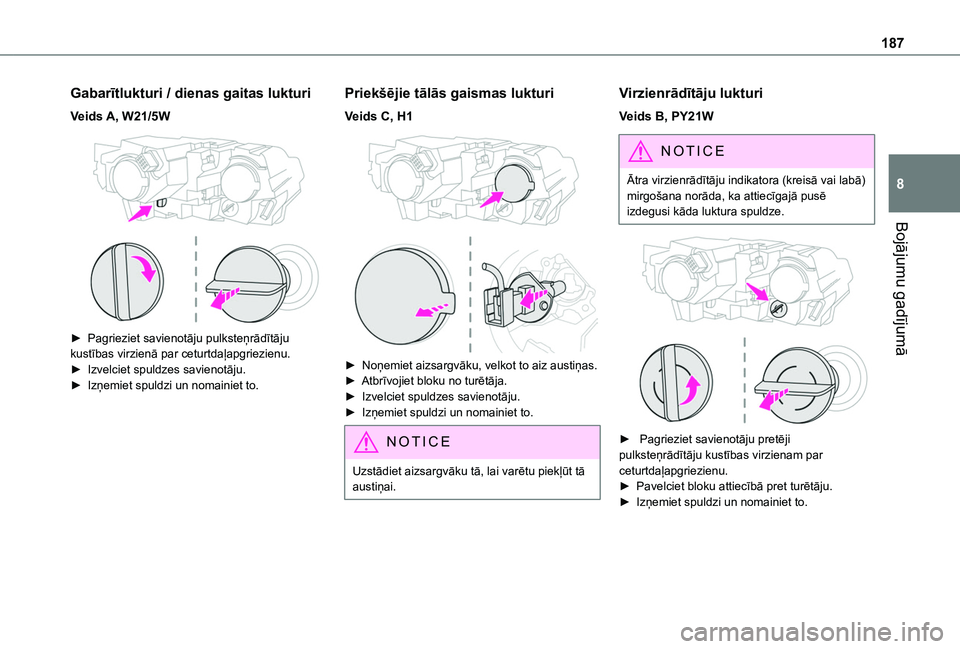

Gabarītlukturi / dienas gaitas lukturi
Veids A, W21/5W

► Pagrieziet savienotāju pulksteņrādītāju kustības virzienā par ceturtdaļapgriezienu.► Izvelciet spuldzes savienotāju.► Izņemiet spuldzi un nomainiet to.
Priekšējie tālās gaismas lukturi
Veids C, H1

► Noņemiet aizsargvāku, velkot to aiz austiņas.► Atbrīvojiet bloku no turētāja.► Izvelciet spuldzes savienotāju.► Izņemiet spuldzi un nomainiet to.
NOTIC E
Uzstādiet aizsargvāku tā, lai varētu piekļūt tā austiņai.
Virzienrādītāju lukturi
Veids B, PY21W
NOTIC E
Ātra virzienrādītāju indikatora (kreisā vai labā) mirgošana norāda, ka attiecīgajā pusē izdegusi kāda luktura spuldze.


► Pagrieziet savienotāju pretēji pulksteņrādītāju kustības virzienam par ceturtdaļapgriezienu.
► Pavelciet bloku attiecībā pret turētāju.► Izņemiet spuldzi un nomainiet to.

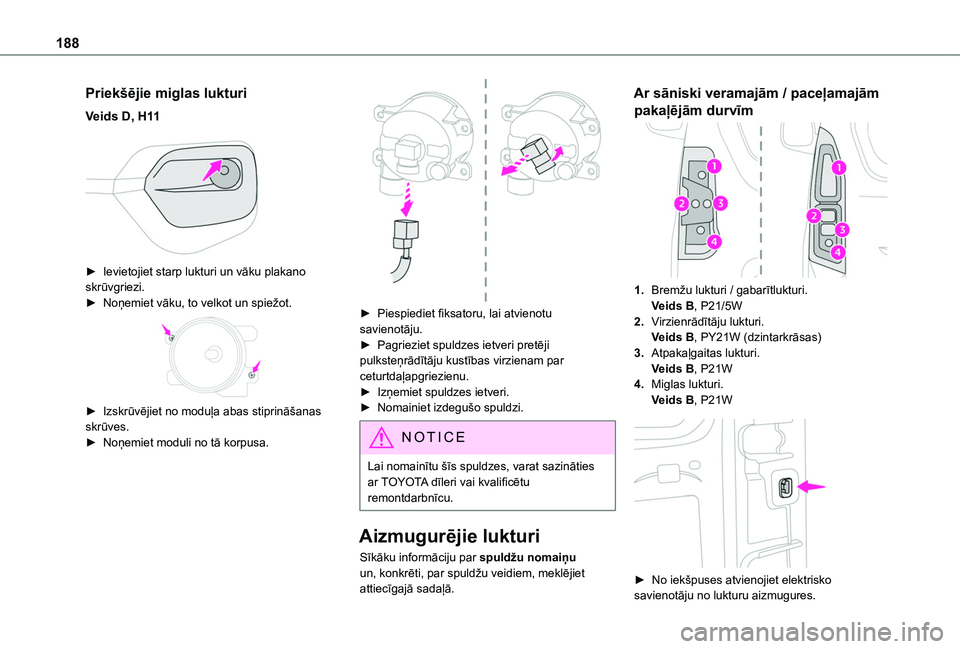

188
Priekšējie miglas lukturi
Veids D, H11

► Ievietojiet starp lukturi un vāku plakano skrūvgriezi.► Noņemiet vāku, to velkot un spiežot.

► Izskrūvējiet no moduļa abas stiprināšanas skrūves.► Noņemiet moduli no tā korpusa.

► Piespiediet fiksatoru, lai atvienotu savienotāju.► Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības virzienam par ceturtdaļapgriezienu.► Izņemiet spuldzes ietveri.► Nomainiet izdegušo spuldzi.
NOTIC E
Lai nomainītu šīs spuldzes, varat sazināties ar TOYOTA dīleri vai kvalificētu remontdarbnīcu.
Aizmugurējie lukturi
Sīkāku informāciju par spuldžu nomaiņu un, konkrēti, par spuldžu veidiem, meklējiet attiecīgajā sadaļā.
Ar sāniski veramajām / paceļamajām
pakaļējām durvīm
1.Bremžu lukturi / gabarītlukturi.Veids B, P21/5W
2.Virzienrādītāju lukturi.Veids B, PY21W (dzintarkrāsas)
3.Atpakaļgaitas lukturi.Veids B, P21W
4.Miglas lukturi.Veids B, P21W

► No iekšpuses atvienojiet elektrisko savienotāju no lukturu aizmugures.

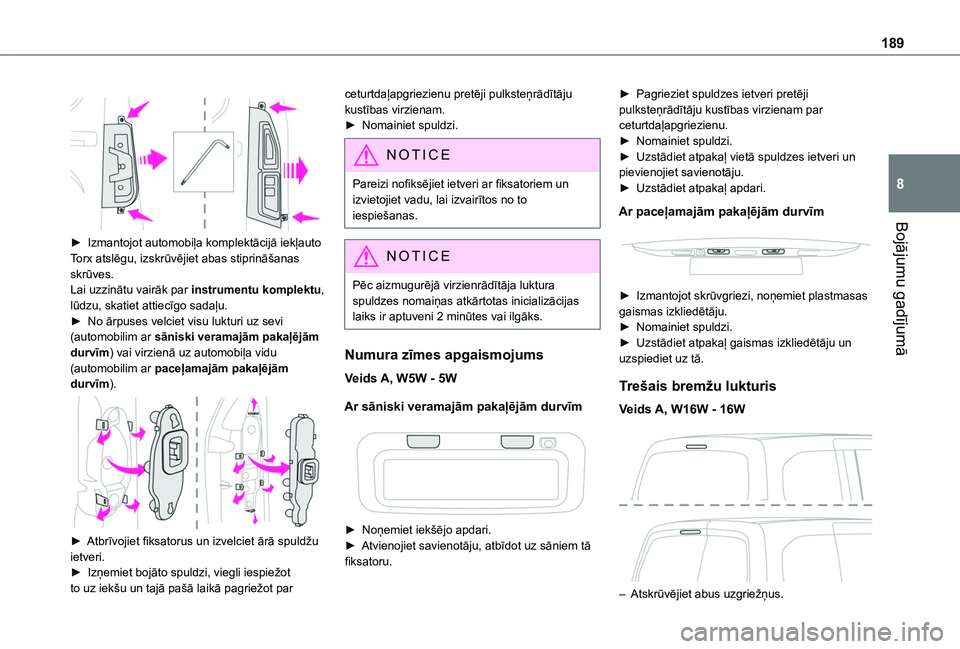

189
Bojājumu gadījumā
8


► Izmantojot automobiļa komplektācijā iekļauto
Torx atslēgu, izskrūvējiet abas stiprināšanas skrūves.Lai uzzinātu vairāk par instrumentu komplektu, lūdzu, skatiet attiecīgo sadaļu.► No ārpuses velciet visu lukturi uz sevi (automobilim ar sāniski veramajām pakaļējām durvīm) vai virzienā uz automobiļa vidu (automobilim ar paceļamajām pakaļējām durvīm).

► Atbrīvojiet fiksatorus un izvelciet ārā spuldžu
ietveri.► Izņemiet bojāto spuldzi, viegli iespiežot to uz iekšu un tajā pašā laikā pagriežot par
ceturtdaļapgriezienu pretēji pulksteņrādītāju kustības virzienam.► Nomainiet spuldzi.
NOTIC E
Pareizi nofiksējiet ietveri ar fiksatoriem un izvietojiet vadu, lai izvairītos no to iespiešanas.
NOTIC E
Pēc aizmugurējā virzienrādītāja luktura spuldzes nomaiņas atkārtotas inicializācijas laiks ir aptuveni 2 minūtes vai ilgāks.
Numura zīmes apgaismojums
Veids A, W5W - 5W
Ar sāniski veramajām pakaļējām durvīm


► Noņemiet iekšējo apdari.► Atvienojiet savienotāju, atbīdot uz sāniem tā fiksatoru.
► Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības virzienam par ceturtdaļapgriezienu.► Nomainiet spuldzi.► Uzstādiet atpakaļ vietā spuldzes ietveri un pievienojiet savienotāju.► Uzstādiet atpakaļ apdari.
Ar paceļamajām pakaļējām durvīm


► Izmantojot skrūvgriezi, noņemiet plastmasas gaismas izkliedētāju.► Nomainiet spuldzi.► Uzstādiet atpakaļ gaismas izkliedētāju un uzspiediet uz tā.
Trešais bremžu lukturis
Veids A, W16W - 16W

– Atskrūvējiet abus uzgriežņus.

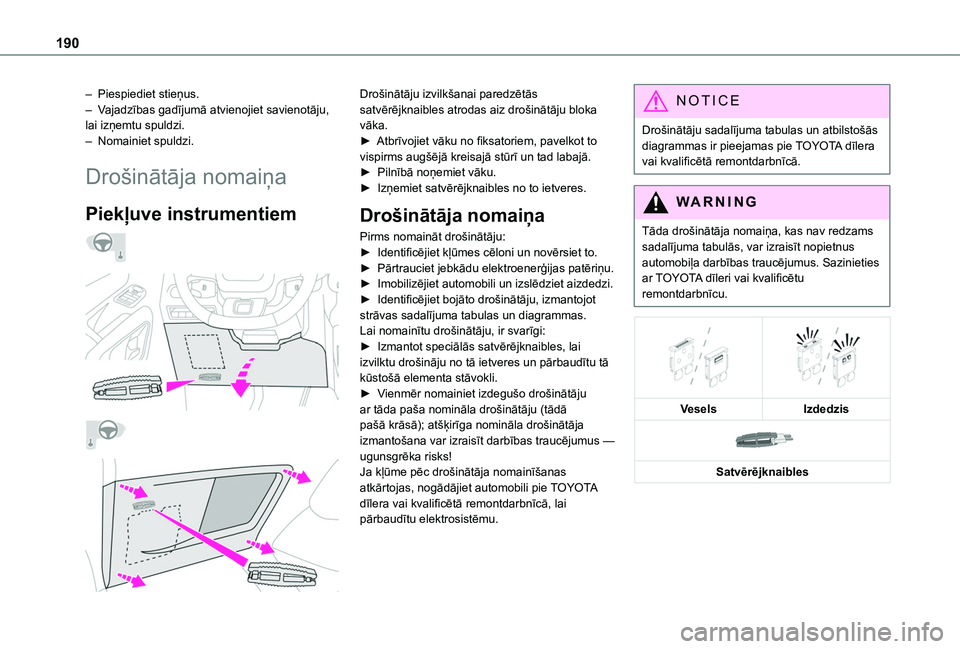

190
– Piespiediet stieņus.– Vajadzības gadījumā atvienojiet savienotāju, lai izņemtu spuldzi.– Nomainiet spuldzi.
Drošinātāja nomaiņa
Piekļuve instrumentiem




Drošinātāju izvilkšanai paredzētās satvērējknaibles atrodas aiz drošinātāju bloka vāka.► Atbrīvojiet vāku no fiksatoriem, pavelkot to vispirms augšējā kreisajā stūrī un tad labajā.► Pilnībā noņemiet vāku.► Izņemiet satvērējknaibles no to ietveres.
Drošinātāja nomaiņa
Pirms nomaināt drošinātāju:► Identificējiet kļūmes cēloni un novērsiet to.► Pārtrauciet jebkādu elektroenerģijas patēriņu.► Imobilizējiet automobili un izslēdziet aizdedzi.► Identificējiet bojāto drošinātāju, izmantojot strāvas sadalījuma tabulas un diagrammas.Lai nomainītu drošinātāju, ir svarīgi:► Izmantot speciālās satvērējknaibles, lai izvilktu drošināju no tā ietveres un pārbaudītu tā kūstošā elementa stāvokli. ► Vienmēr nomainiet izdegušo drošinātāju ar tāda paša nomināla drošinātāju (tādā pašā krāsā); atšķirīga nomināla drošinātāja izmantošana var izraisīt darbības traucējumus —
ugunsgrēka risks!Ja kļūme pēc drošinātāja nomainīšanas atkārtojas, nogādājiet automobili pie TOYOTA dīlera vai kvalificētā remontdarbnīcā, lai pārbaudītu elektrosistēmu.
NOTIC E
Drošinātāju sadalījuma tabulas un atbilstošās diagrammas ir pieejamas pie TOYOTA dīlera vai kvalificētā remontdarbnīcā.
WARNI NG
Tāda drošinātāja nomaiņa, kas nav redzams
sadalījuma tabulās, var izraisīt nopietnus automobiļa darbības traucējumus. Sazinieties ar TOYOTA dīleri vai kvalificētu remontdarbnīcu.




VeselsIzdedzis

Satvērējknaibles
