51
Ușurința în utilizare și confort
3

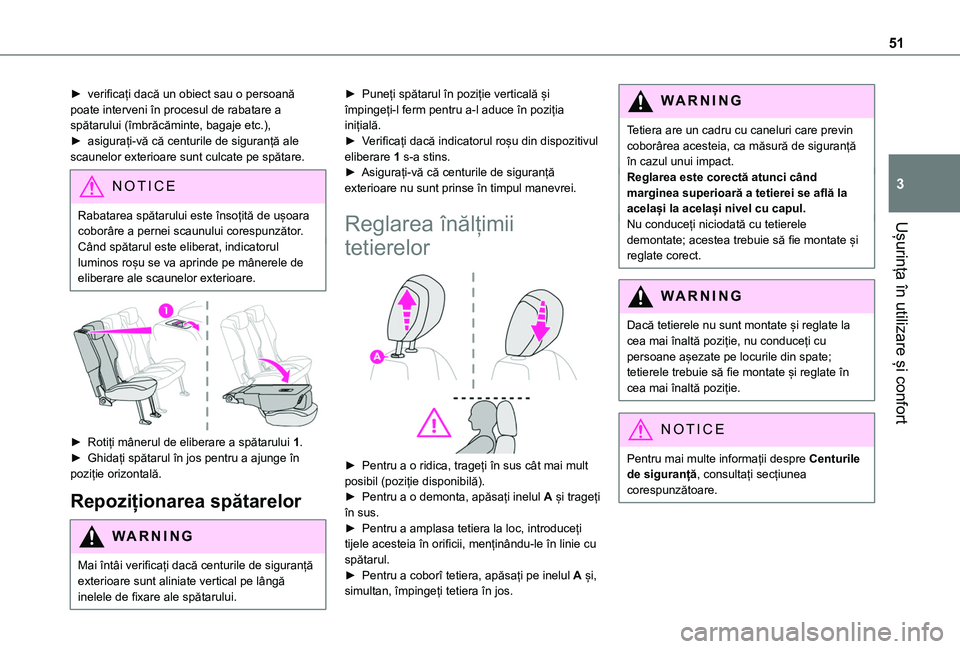

► verificați dacă un obiect sau o persoană poate interveni în procesul de rabatare a spătarului (îmbrăcăminte, bagaje etc.),► asigurați-vă că centurile de siguranță ale scaunelor exterioare sunt culcate pe spătare.
NOTIC E
Rabatarea spătarului este însoțită de ușoara coborâre a pernei scaunului corespunzător.
Când spătarul este eliberat, indicatorul luminos roșu se va aprinde pe mânerele de eliberare ale scaunelor exterioare.


► Rotiți mânerul de eliberare a spătarului 1.► Ghidați spătarul în jos pentru a ajunge în poziție orizontală.
Repoziționarea spătarelor
WARNI NG
Mai întâi verificați dacă centurile de siguranță exterioare sunt aliniate vertical pe lângă
inelele de fixare ale spătarului.
► Puneți spătarul în poziție verticală și împingeți-l ferm pentru a-l aduce în poziția inițială.► Verificați dacă indicatorul roșu din dispozitivul eliberare 1 s-a stins.► Asigurați-vă că centurile de siguranță exterioare nu sunt prinse în timpul manevrei.
Reglarea înălțimii
tetierelor

► Pentru a o ridica, trageți în sus cât mai mult posibil (poziție disponibilă).► Pentru a o demonta, apăsați inelul A și trageți în sus.► Pentru a amplasa tetiera la loc, introduceți tijele acesteia în orificii, menținându-le în linie cu
spătarul.► Pentru a coborî tetiera, apăsați pe inelul A și, simultan, împingeți tetiera în jos.
WARNI NG
Tetiera are un cadru cu caneluri care previn coborârea acesteia, ca măsură de siguranță în cazul unui impact.Reglarea este corectă atunci când marginea superioară a tetierei se află la același la același nivel cu capul.Nu conduceți niciodată cu tetierele demontate; acestea trebuie să fie montate și reglate corect.
WARNI NG
Dacă tetierele nu sunt montate și reglate la cea mai înaltă poziție, nu conduceți cu persoane așezate pe locurile din spate; tetierele trebuie să fie montate și reglate în cea mai înaltă poziție.
NOTIC E
Pentru mai multe informații despre Centurile de siguranță, consultați secțiunea corespunzătoare.

52

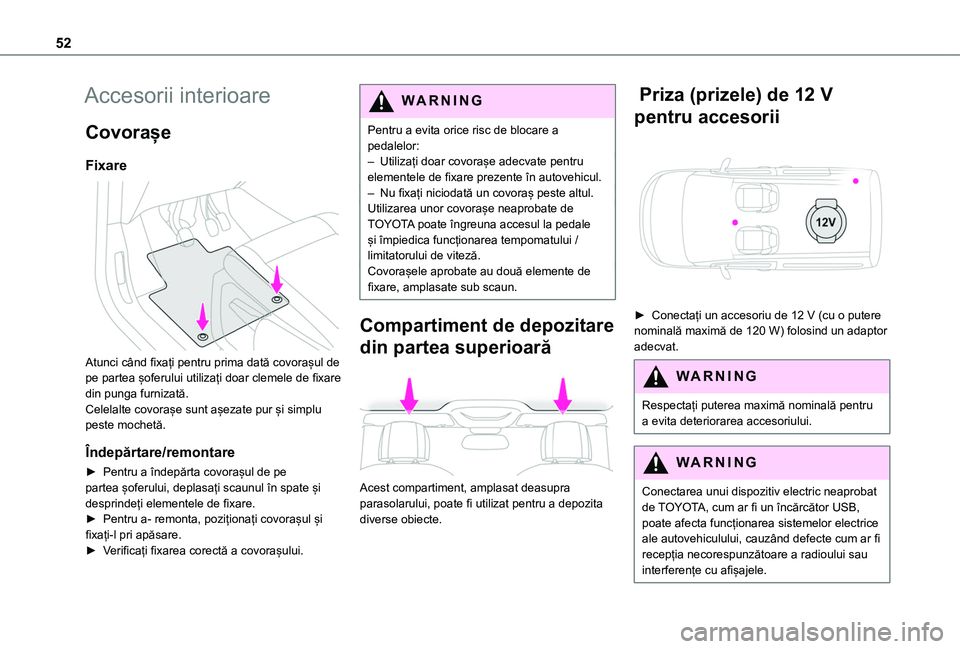

Accesorii interioare
Covorașe
Fixare

Atunci când fixați pentru prima dată covorașul de pe partea șoferului utilizați doar clemele de fixare din punga furnizată.Celelalte covorașe sunt așezate pur și simplu peste mochetă.
Îndepărtare/remontare
► Pentru a îndepărta covorașul de pe partea șoferului, deplasați scaunul în spate și desprindeți elementele de fixare.► Pentru a- remonta, poziționați covorașul și fixați-l pri apăsare.► Verificați fixarea corectă a covorașului.
WARNI NG
Pentru a evita orice risc de blocare a pedalelor:– Utilizați doar covorașe adecvate pentru elementele de fixare prezente în autovehicul.– Nu fixați niciodată un covoraș peste altul.Utilizarea unor covorașe neaprobate de TOYOTA poate îngreuna accesul la pedale și împiedica funcționarea tempomatului / limitatorului de viteză.Covorașele aprobate au două elemente de fixare, amplasate sub scaun.
Compartiment de depozitare
din partea superioară

Acest compartiment, amplasat deasupra parasolarului, poate fi utilizat pentru a depozita diverse obiecte.
Priza (prizele) de 12 V
pentru accesorii

► Conectați un accesoriu de 12 V (cu o putere nominală maximă de 120 W) folosind un adaptor adecvat.
WARNI NG
Respectați puterea maximă nominală pentru a evita deteriorarea accesoriului.
WARNI NG
Conectarea unui dispozitiv electric neaprobat de TOYOTA, cum ar fi un încărcător USB, poate afecta funcționarea sistemelor electrice ale autovehiculului, cauzând defecte cum ar fi
recepția necorespunzătoare a radioului sau interferențe cu afișajele.

53
Ușurința în utilizare și confort
3
Port USB

Portul poate fi utilizat pentru încărcarea unui dispozitiv portabil.De asemenea, permite redarea prin difuzoarele autovehiculului a fișierelor audio trimise către sistemul audio.
NOTIC E
În timp ce este utilizat un port USB, dispozitivul portabil se încarcă automat.Este afișat un mesaj dacă puterea consumată de dispozitivul portabil depășește curentul electric furnizat de autovehicul.Pentru mai multe informații privind utilizarea acestui echipament, consultați secțiunea Echipament audio și telematică.
De asemenea, permite conectarea unui smartphone prin MirrorLinkTM, Android Auto® sau CarPlay®, precum și utilizarea unor anumite aplicații de smartphone pe ecranul tactil.Pentru rezultate optime, utilizați un cablu fabricat sau aprobat de producătorul dispozitivului.Aceste aplicații pot fi gestionate utilizând comenzile de pe volan sau sistemul audio.
Priză de 220 V/50 Hz
AC 220 V
50Hz 120W

Este amplasată pe partea laterală a compartimentului central de depozitare.Această priză (putere maximă: 150 W) funcționează doar când motorul este pornit și când sistemul Stop & Start se află în modul STOP.► Ridicați capacul de protecție.► Verificați dacă indicatorul luminos verde este aprins.► Conectați dispozitivul multimedia sau un alt dispozitiv electric (încărcător de telefon, laptop, CD-DVD player, încălzitor pentru biberon etc.).În cazul unei defecțiuni, indicatorul luminos verde se va aprinde intermitent.Apelați la un dealer TOYOTA sau un atelier de service autorizat pentru a verifica priza.

54
WARNI NG
Dispozitivele vor fi conectate pe rând la priză (nu folosiți prelungitoare sau ștechere multiple).Conectați doar dispozitive cu izolare clasa II (afișată pe dispozitiv).Nu utilizați dispozitive cu carcasă din metal (de exemplu: aparat de ras electric etc.).
NOTIC E
Ca măsură de siguranță, atunci când consumul electric este mare și la solicitarea sistemului electric al autovehiculului (din cauza condițiilor meteo nefavorabile, în condiții de suprasarcină electrică etc.), alimentarea electrică a prizei va fi oprită; indicatorul luminos verde se stinge.
Încărcător wireless pentru
smartphone


Permite încărcarea wireless a unui dispozitiv portabil, cum ar fi un smartphone, folosind principiul inducției magnetice, în conformitate cu standardul Qi 1.1.Dispozitivul portabil care trebuie încărcat trebuie să fie compatibil cu standardul Qi, fie prin design, fie prin utilizarea unui suport sau a unei carcase compatibile.Suprafața de încărcare este identificată prin simbolul Qi.Încărcătorul funcționează cu motorul pornit și cu sistemul Stop & Start în modul STOP.Încărcarea poate fi gestionată de pe smartphone.Cu Acces și pornire fără cheie, funcționarea încărcătorului poate fi întreruptă pentru scurt timp atunci când este deschisă o ușă sau este luat contactul.
Încărcare
► Cu suprafața de încărcare liberă, plasați dispozitivul în centru.

Când dispozitivul portabil este detectat, indicatorul luminos al încărcătorului se aprinde în culoarea verde. Indicatorul rămâne aprins pentru întreaga perioadă de timp în care bateria se încarcă.
WARNI NG
Sistemul nu este proiectat pentru a încărca mai multe dispozitive simultan.


WARNI NG
Nu lăsați obiecte metalice (monede, chei, telecomanda autovehiculului etc.) pe suprafața de încărcare în timpul încărcării unui dispozitiv, din cauza riscului de supraîncălzire sau de întrerupere a procesului de încărcare.

55
Ușurința în utilizare și confort
3
Verificarea stării de funcționare
Starea indicatorului luminos permite monitorizarea funcționării încărcătorului.
Starea indicatorului luminos
Semnificație
OffMotorul este oprit.Nu a fost detectat niciun dispozitiv compatibil.
Încărcare finalizată.
Aprindere continuă în culoarea verde
A fost detectat un dispozitiv compatibil.Încărcare.
Aprindere intermitentă a în culoarea portocalie
A fost detectat un obiect străin pe suprafața de încărcare.Dispozitivul nu este centrat bine în zona de încărcare.
Aprindere continuă în culoarea portocalie
Defect al componentei de măsurare a nivelului de încărcare a bateriei dispozitivului.Temperatura bateriei dispozitivului este prea ridicată.Defecțiune a încărcătorului.


Dacă indicatorul luminos se aprinde în culoarea portocalie:– îndepărtați dispozitivul, apoi puneți-l la loc în centrul suprafeței de încărcare.sau– îndepărtați dispozitivul și încercați din nou după un sfert de oră.Dacă problema persistă, apelați la un dealer TOYOTA sau un atelier de service autorizat pentru verificarea sistemului.
Perete despărțitor pentru
reținerea încărcăturii


Pe podea, în spatele scaunelor din față, un perete despărțitor vertical protejează șoferul și
pasagerii din față împotriva riscului de deplasare a încărcăturii.Pereții despărțitori din oțel sau vitrați separă suprafața de încărcare de cabină.
WARNI NG
Când spălați autovehiculul, nu curățați niciodată interiorul direct cu un jet de apă.
Inele de ancorare

56

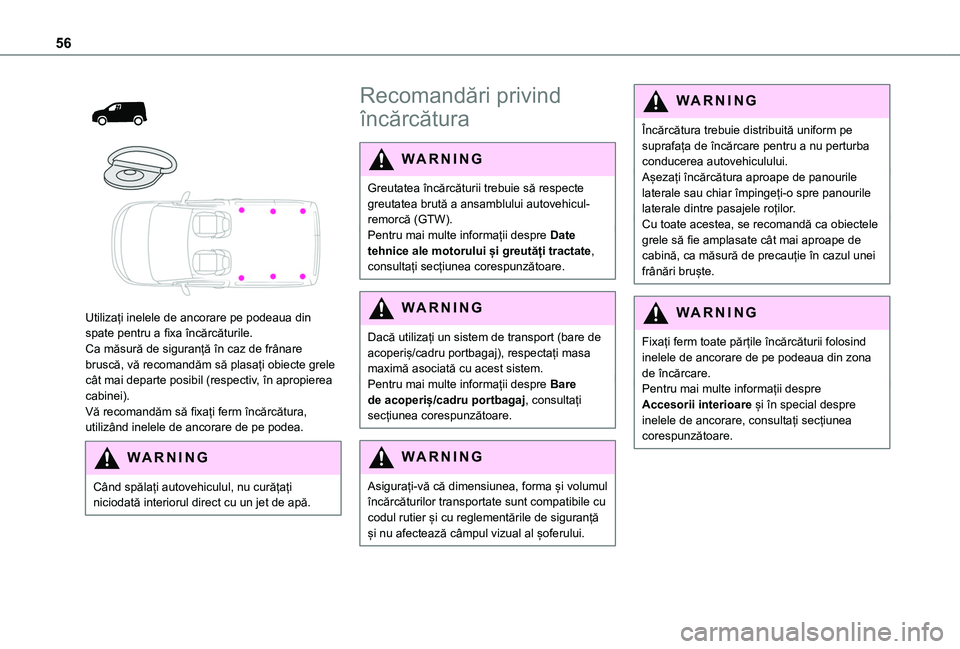

Utilizați inelele de ancorare pe podeaua din spate pentru a fixa încărcăturile.Ca măsură de siguranță în caz de frânare bruscă, vă recomandăm să plasați obiecte grele cât mai departe posibil (respectiv, în apropierea cabinei).Vă recomandăm să fixați ferm încărcătura, utilizând inelele de ancorare de pe podea.
WARNI NG
Când spălați autovehiculul, nu curățați niciodată interiorul direct cu un jet de apă.
Recomandări privind
încărcătura
WARNI NG
Greutatea încărcăturii trebuie să respecte greutatea brută a ansamblului autovehicul-remorcă (GTW).Pentru mai multe informații despre Date tehnice ale motorului și greutăți tractate, consultați secțiunea corespunzătoare.
WARNI NG
Dacă utilizați un sistem de transport (bare de acoperiș/cadru portbagaj), respectați masa maximă asociată cu acest sistem.Pentru mai multe informații despre Bare de acoperiș/cadru portbagaj, consultați secțiunea corespunzătoare.
WARNI NG
Asigurați-vă că dimensiunea, forma și volumul încărcăturilor transportate sunt compatibile cu codul rutier și cu reglementările de siguranță și nu afectează câmpul vizual al șoferului.
WARNI NG
Încărcătura trebuie distribuită uniform pe suprafața de încărcare pentru a nu perturba conducerea autovehiculului.Așezați încărcătura aproape de panourile laterale sau chiar împingeți-o spre panourile laterale dintre pasajele roților.Cu toate acestea, se recomandă ca obiectele grele să fie amplasate cât mai aproape de cabină, ca măsură de precauție în cazul unei frânări bruște.
WARNI NG
Fixați ferm toate părțile încărcăturii folosind inelele de ancorare de pe podeaua din zona de încărcare.Pentru mai multe informații despre Accesorii interioare și în special despre inelele de ancorare, consultați secțiunea corespunzătoare.

57
Ușurința în utilizare și confort
3

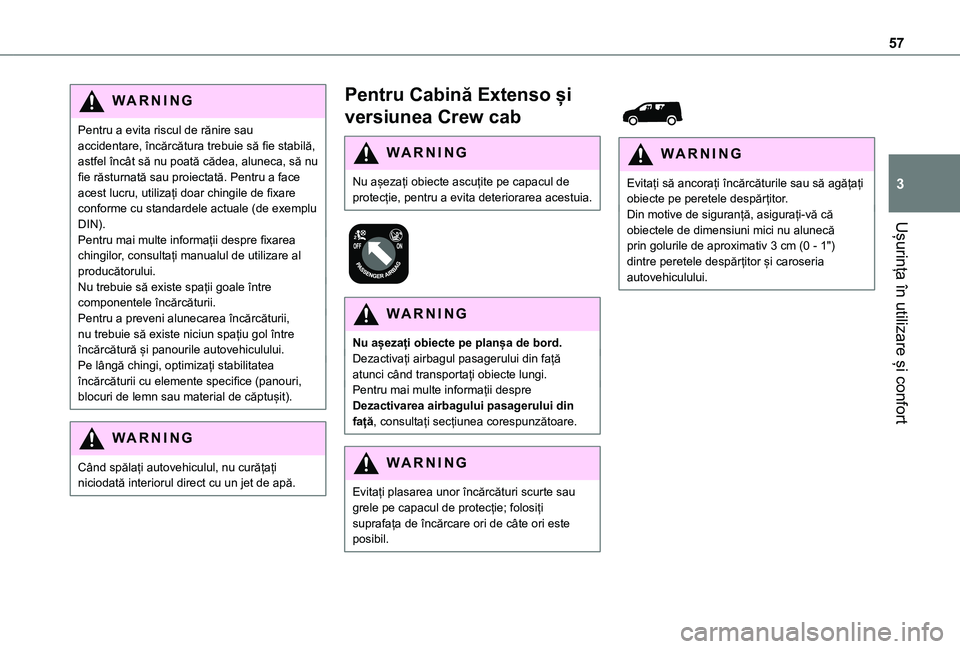

WARNI NG
Pentru a evita riscul de rănire sau accidentare, încărcătura trebuie să fie stabilă, astfel încât să nu poată cădea, aluneca, să nu fie răsturnată sau proiectată. Pentru a face acest lucru, utilizați doar chingile de fixare conforme cu standardele actuale (de exemplu DIN).Pentru mai multe informații despre fixarea chingilor, consultați manualul de utilizare al producătorului.Nu trebuie să existe spații goale între componentele încărcăturii.Pentru a preveni alunecarea încărcăturii, nu trebuie să existe niciun spațiu gol între încărcătură și panourile autovehiculului.Pe lângă chingi, optimizați stabilitatea încărcăturii cu elemente specifice (panouri, blocuri de lemn sau material de căptușit).
WARNI NG
Când spălați autovehiculul, nu curățați niciodată interiorul direct cu un jet de apă.
Pentru Cabină Extenso și
versiunea Crew cab
WARNI NG
Nu așezați obiecte ascuțite pe capacul de protecție, pentru a evita deteriorarea acestuia.


WARNI NG
Nu așezați obiecte pe planșa de bord.Dezactivați airbagul pasagerului din față atunci când transportați obiecte lungi.Pentru mai multe informații despre Dezactivarea airbagului pasagerului din față, consultați secțiunea corespunzătoare.
WARNI NG
Evitați plasarea unor încărcături scurte sau grele pe capacul de protecție; folosiți suprafața de încărcare ori de câte ori este posibil.


WARNI NG
Evitați să ancorați încărcăturile sau să agățați obiecte pe peretele despărțitor.Din motive de siguranță, asigurați-vă că obiectele de dimensiuni mici nu alunecă prin golurile de aproximativ 3 cm (0 - 1") dintre peretele despărțitor și caroseria autovehiculului.

58

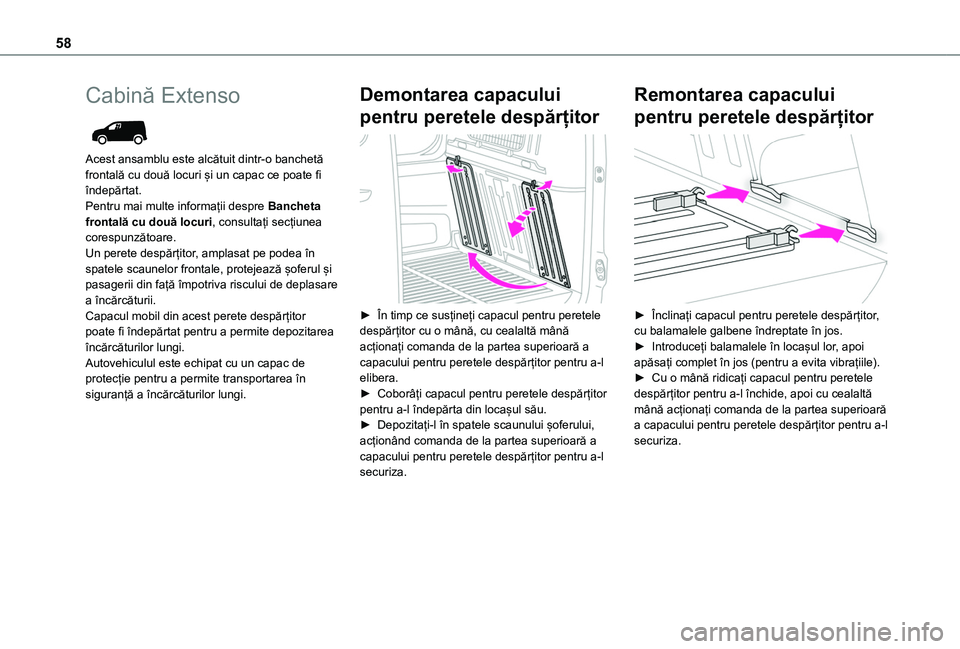

Cabină Extenso

Acest ansamblu este alcătuit dintr-o banchetă frontală cu două locuri și un capac ce poate fi îndepărtat.Pentru mai multe informații despre Bancheta frontală cu două locuri, consultați secțiunea corespunzătoare.Un perete despărțitor, amplasat pe podea în spatele scaunelor frontale, protejează șoferul și pasagerii din față împotriva riscului de deplasare a încărcăturii.Capacul mobil din acest perete despărțitor poate fi îndepărtat pentru a permite depozitarea încărcăturilor lungi.Autovehiculul este echipat cu un capac de protecție pentru a permite transportarea în siguranță a încărcăturilor lungi.
Demontarea capacului
pentru peretele despărțitor

► În timp ce susțineți capacul pentru peretele despărțitor cu o mână, cu cealaltă mână acționați comanda de la partea superioară a capacului pentru peretele despărțitor pentru a-l elibera.► Coborâți capacul pentru peretele despărțitor pentru a-l îndepărta din locașul său.► Depozitați-l în spatele scaunului șoferului, acționând comanda de la partea superioară a
capacului pentru peretele despărțitor pentru a-l securiza.
Remontarea capacului
pentru peretele despărțitor

► Înclinați capacul pentru peretele despărțitor, cu balamalele galbene îndreptate în jos.► Introduceți balamalele în locașul lor, apoi apăsați complet în jos (pentru a evita vibrațiile).► Cu o mână ridicați capacul pentru peretele despărțitor pentru a-l închide, apoi cu cealaltă mână acționați comanda de la partea superioară a capacului pentru peretele despărțitor pentru a-l securiza.

59
Ușurința în utilizare și confort
3

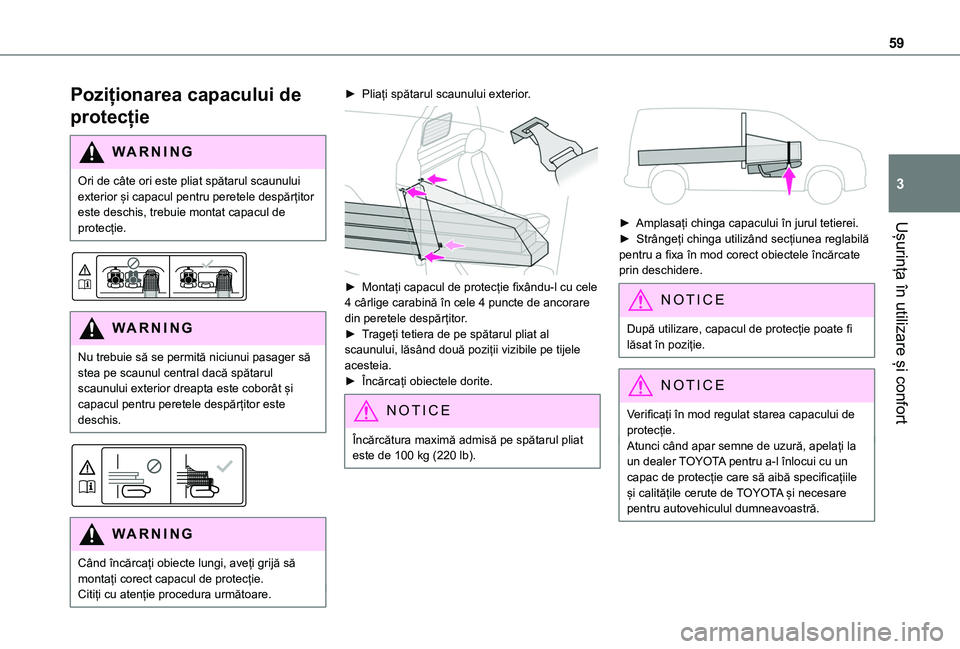

Poziționarea capacului de
protecție
WARNI NG
Ori de câte ori este pliat spătarul scaunului exterior și capacul pentru peretele despărțitor este deschis, trebuie montat capacul de protecție.


WARNI NG
Nu trebuie să se permită niciunui pasager să stea pe scaunul central dacă spătarul scaunului exterior dreapta este coborât și capacul pentru peretele despărțitor este deschis.


WARNI NG
Când încărcați obiecte lungi, aveți grijă să montați corect capacul de protecție.Citiți cu atenție procedura următoare.
► Pliați spătarul scaunului exterior.

► Montați capacul de protecție fixându-l cu cele 4 cârlige carabină în cele 4 puncte de ancorare din peretele despărțitor.► Trageți tetiera de pe spătarul pliat al scaunului, lăsând două poziții vizibile pe tijele acesteia.► Încărcați obiectele dorite.
NOTIC E
Încărcătura maximă admisă pe spătarul pliat este de 100 kg (220 lb).


► Amplasați chinga capacului în jurul tetierei.► Strângeți chinga utilizând secțiunea reglabilă pentru a fixa în mod corect obiectele încărcate prin deschidere.
NOTIC E
După utilizare, capacul de protecție poate fi lăsat în poziție.
NOTIC E
Verificați în mod regulat starea capacului de protecție.Atunci când apar semne de uzură, apelați la un dealer TOYOTA pentru a-l înlocui cu un capac de protecție care să aibă specificațiile și calitățile cerute de TOYOTA și necesare pentru autovehiculul dumneavoastră.

60

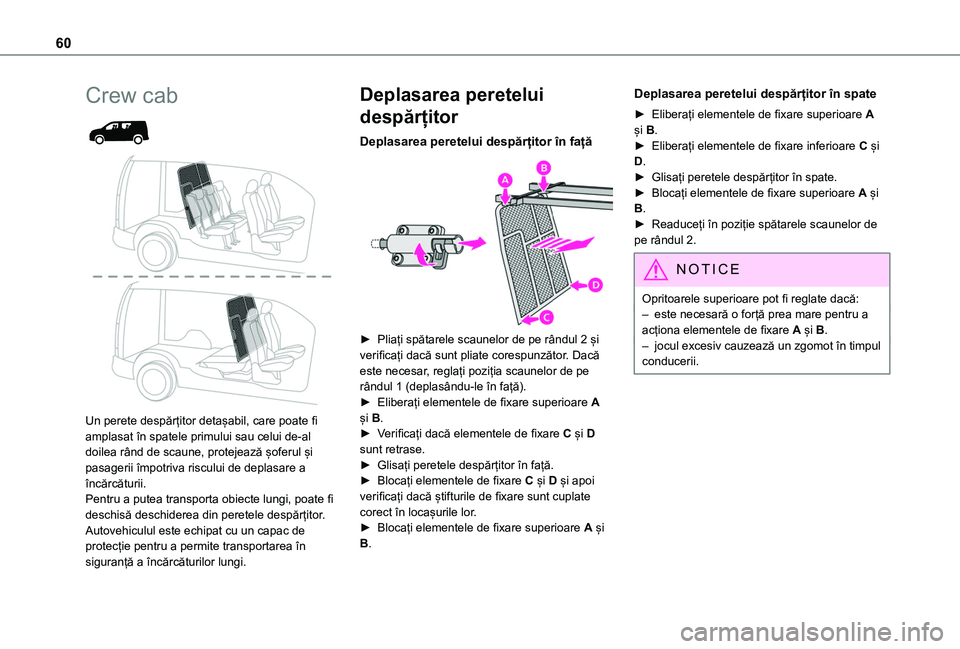

Crew cab


Un perete despărțitor detașabil, care poate fi amplasat în spatele primului sau celui de-al
doilea rând de scaune, protejează șoferul și pasagerii împotriva riscului de deplasare a încărcăturii.Pentru a putea transporta obiecte lungi, poate fi deschisă deschiderea din peretele despărțitor.Autovehiculul este echipat cu un capac de protecție pentru a permite transportarea în siguranță a încărcăturilor lungi.
Deplasarea peretelui
despărțitor
Deplasarea peretelui despărțitor în față

► Pliați spătarele scaunelor de pe rândul 2 și verificați dacă sunt pliate corespunzător. Dacă este necesar, reglați poziția scaunelor de pe rândul 1 (deplasându-le în față).► Eliberați elementele de fixare superioare A și B.► Verificați dacă elementele de fixare C și D
sunt retrase.► Glisați peretele despărțitor în față.► Blocați elementele de fixare C și D și apoi verificați dacă știfturile de fixare sunt cuplate corect în locașurile lor.► Blocați elementele de fixare superioare A și B.
Deplasarea peretelui despărțitor în spate
► Eliberați elementele de fixare superioare A și B.► Eliberați elementele de fixare inferioare C și D.► Glisați peretele despărțitor în spate.► Blocați elementele de fixare superioare A și B.► Readuceți în poziție spătarele scaunelor de pe rândul 2.
NOTIC E
Opritoarele superioare pot fi reglate dacă:– este necesară o forță prea mare pentru a acționa elementele de fixare A și B.– jocul excesiv cauzează un zgomot în timpul conducerii.
