171
Informations pratiques
7
Usure des disques de frein
Pour en savoir plus sur la vérification de l'usure des disques de frein, contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Frein de stationnement
manuel
Si vous remarquez une trajectoire excessive du levier de frein ou une réduction de son efficacité, cela signifie que le frein de stationnement doit être ajusté, même entre deux périodes d'entretien.Faites vérifier le système par un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Frein de stationnement
électrique
Ce système ne nécessite aucun entretien de routine. Cependant, en cas de problème, n'hésitez pas à faire vérifier le
système par un concessionnaire TOYOTA ou un atelier de réparation qualifié.
NOTIC E
Pour plus d'informations sur le Frein de stationnement électrique, reportez-vous à la section correspondante.
Filtre à particules (diesel)
Lorsque le filtre à particules arrive à saturation, ce témoin s'allume temporairement, accompagné d'un message informant du risque d'obstruction du filtre.Dès que les conditions de circulation le permettent, régénérez le filtre en roulant à une vitesse d'au moins 60 km/h (37 mph) jusqu'à ce que le témoin d'alerte s'éteigne.
NOTIC E
Si le témoin d'alerte reste allumé, cela signifie que le niveau d'additif pour carburant diesel est bas.Pour en savoir plus sur la Vérification des niveaux, reportez-vous à la section correspondante.
NOTIC E
Après un fonctionnement prolongé du véhicule à très basse vitesse ou au ralenti, vous pouvez, dans des circonstances exceptionnelles, remarquer l'émission de vapeur d'eau à l'échappement lorsque vous accélérez. Cela n'a aucun impact sur le comportement du véhicule ou sur l'environnement.
NOTIC E
Nouveau véhiculeLors des premières tentatives de régénération du filtre à particules, vous pouvez remarquer une odeur de "brûlé". Ceci est parfaitement normal.
Roues et pneus
La pression de gonflage de tous les pneus, y compris la roue de secours, doit être vérifiée lorsque les pneus sont "froids".Les pressions indiquées sur l'étiquette de pression des pneus sont valables pour des pneus "froids". Si vous avez conduit pendant plus de 10 minutes ou sur plus de 10 km (6 miles) à plus de 50 km/h (31 mph), ajoutez 0,3 bar (30 kPa) aux valeurs indiquées sur l'étiquette.
WARNI NG
Le sous-gonflage augmente la consommation de carburant. Le non-respect de la pression des pneus entraîne une usure prématurée des pneus et a un effet négatif sur la tenue de route du véhicule. Vous risquez aussi un accident !
Conduire avec des pneus usés ou endommagés réduit les performances de freinage et de tenue de route du véhicule. Nous vous recommandons

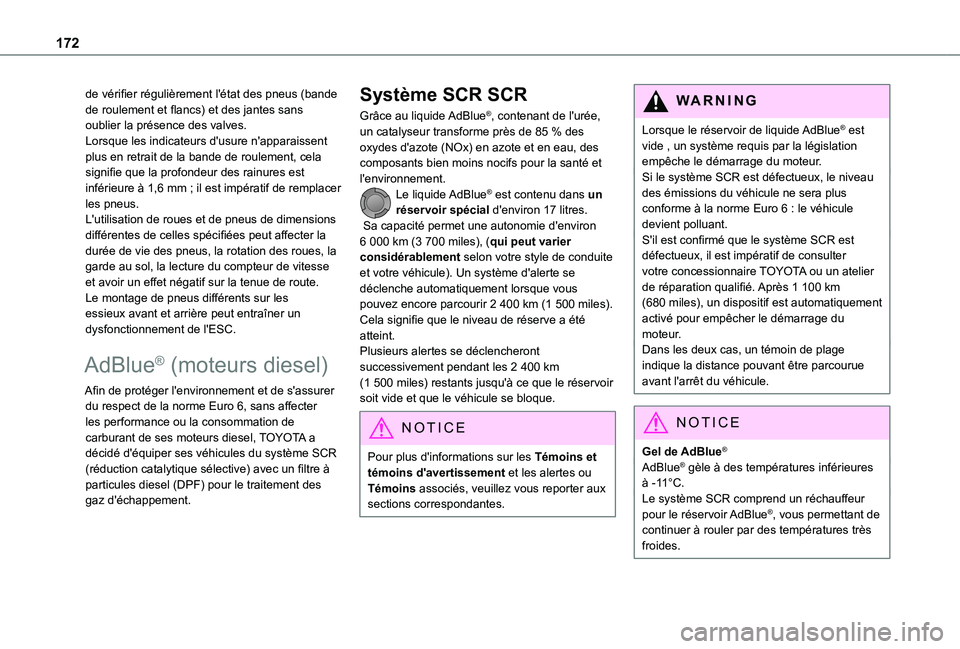

172
de vérifier régulièrement l'état des pneus (bande de roulement et flancs) et des jantes sans oublier la présence des valves.Lorsque les indicateurs d'usure n'apparaissent plus en retrait de la bande de roulement, cela signifie que la profondeur des rainures est inférieure à 1,6 mm ; il est impératif de remplacer les pneus.L'utilisation de roues et de pneus de dimensions différentes de celles spécifiées peut affecter la durée de vie des pneus, la rotation des roues, la garde au sol, la lecture du compteur de vitesse et avoir un effet négatif sur la tenue de route.Le montage de pneus différents sur les essieux avant et arrière peut entraîner un dysfonctionnement de l'ESC.
AdBlue® (moteurs diesel)
Afin de protéger l'environnement et de s'assurer du respect de la norme Euro 6, sans affecter les performance ou la consommation de carburant de ses moteurs diesel, TOYOTA a
décidé d'équiper ses véhicules du système SCR (réduction catalytique sélective) avec un filtre à particules diesel (DPF) pour le traitement des gaz d'échappement.
Système SCR SCR
Grâce au liquide AdBlue®, contenant de l'urée, un catalyseur transforme près de 85 % des oxydes d'azote (NOx) en azote et en eau, des composants bien moins nocifs pour la santé et l'environnement.Le liquide AdBlue® est contenu dans un réservoir spécial d'environ 17 litres. Sa capacité permet une autonomie d'environ 6 000 km (3 700 miles), (qui peut varier considérablement selon votre style de conduite et votre véhicule). Un système d'alerte se déclenche automatiquement lorsque vous pouvez encore parcourir 2 400 km (1 500 miles). Cela signifie que le niveau de réserve a été atteint.Plusieurs alertes se déclencheront successivement pendant les 2 400 km (1 500 miles) restants jusqu'à ce que le réservoir soit vide et que le véhicule se bloque.
NOTIC E
Pour plus d'informations sur les Témoins et témoins d'avertissement et les alertes ou Témoins associés, veuillez vous reporter aux sections correspondantes.
WARNI NG
Lorsque le réservoir de liquide AdBlue® est vide , un système requis par la législation empêche le démarrage du moteur.Si le système SCR est défectueux, le niveau des émissions du véhicule ne sera plus conforme à la norme Euro 6 : le véhicule devient polluant.S'il est confirmé que le système SCR est défectueux, il est impératif de consulter votre concessionnaire TOYOTA ou un atelier de réparation qualifié. Après 1 100 km (680 miles), un dispositif est automatiquement activé pour empêcher le démarrage du moteur.Dans les deux cas, un témoin de plage indique la distance pouvant être parcourue avant l'arrêt du véhicule.
NOTIC E
Gel de AdBlue®
AdBlue® gèle à des températures inférieures à -11°C.Le système SCR comprend un réchauffeur pour le réservoir AdBlue®, vous permettant de continuer à rouler par des températures très froides.

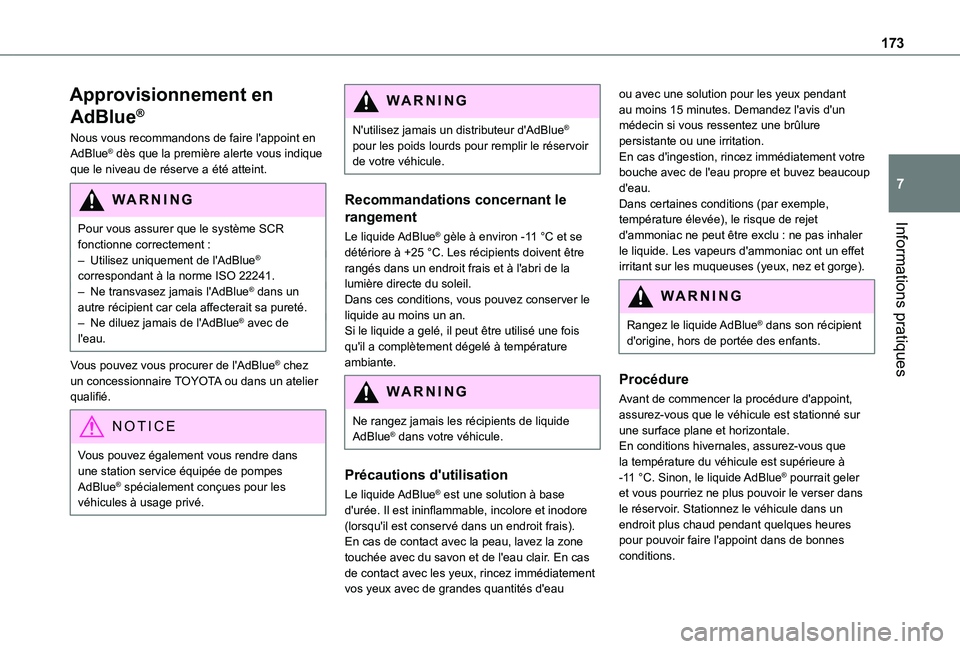

173
Informations pratiques
7
Approvisionnement en
AdBlue®
Nous vous recommandons de faire l'appoint en AdBlue® dès que la première alerte vous indique que le niveau de réserve a été atteint.
WARNI NG
Pour vous assurer que le système SCR fonctionne correctement :– Utilisez uniquement de l'AdBlue® correspondant à la norme ISO 22241.– Ne transvasez jamais l'AdBlue® dans un autre récipient car cela affecterait sa pureté.– Ne diluez jamais de l'AdBlue® avec de l'eau.
Vous pouvez vous procurer de l'AdBlue® chez un concessionnaire TOYOTA ou dans un atelier qualifié.
NOTIC E
Vous pouvez également vous rendre dans une station service équipée de pompes AdBlue® spécialement conçues pour les véhicules à usage privé.
WARNI NG
N'utilisez jamais un distributeur d'AdBlue® pour les poids lourds pour remplir le réservoir de votre véhicule.
Recommandations concernant le
rangement
Le liquide AdBlue® gèle à environ -11 °C et se détériore à +25 °C. Les récipients doivent être rangés dans un endroit frais et à l'abri de la lumière directe du soleil.Dans ces conditions, vous pouvez conserver le liquide au moins un an.Si le liquide a gelé, il peut être utilisé une fois qu'il a complètement dégelé à température ambiante.
WARNI NG
Ne rangez jamais les récipients de liquide AdBlue® dans votre véhicule.
Précautions d'utilisation
Le liquide AdBlue® est une solution à base d'urée. Il est ininflammable, incolore et inodore (lorsqu'il est conservé dans un endroit frais).En cas de contact avec la peau, lavez la zone touchée avec du savon et de l'eau clair. En cas de contact avec les yeux, rincez immédiatement vos yeux avec de grandes quantités d'eau
ou avec une solution pour les yeux pendant au moins 15 minutes. Demandez l'avis d'un médecin si vous ressentez une brûlure persistante ou une irritation.En cas d'ingestion, rincez immédiatement votre bouche avec de l'eau propre et buvez beaucoup d'eau.Dans certaines conditions (par exemple, température élevée), le risque de rejet d'ammoniac ne peut être exclu : ne pas inhaler le liquide. Les vapeurs d'ammoniac ont un effet irritant sur les muqueuses (yeux, nez et gorge).
WARNI NG
Rangez le liquide AdBlue® dans son récipient d'origine, hors de portée des enfants.
Procédure
Avant de commencer la procédure d'appoint, assurez-vous que le véhicule est stationné sur une surface plane et horizontale.En conditions hivernales, assurez-vous que la température du véhicule est supérieure à -11 °C. Sinon, le liquide AdBlue® pourrait geler et vous pourriez ne plus pouvoir le verser dans le réservoir. Stationnez le véhicule dans un endroit plus chaud pendant quelques heures pour pouvoir faire l'appoint dans de bonnes conditions.

174
WARNI NG
Ne versez jamais le liquide AdBlue® dans le réservoir à carburant diesel.
WARNI NG
En cas d'éclaboussures de liquide AdBlue® ou de déversements sur la carrosserie, rincez
immédiatement à l'eau froide ou essuyez avec un chiffon humide.Si le liquide a cristallisé, nettoyez à l'aide d'une éponge et d'eau chaude.
WARNI NG
Important : si vous faites l'appoint après une panne due à un manque de liquide AdBlue, il est impératif d'attendre au moins 5 minutes avant de mettre le contact, sans ouvrir la porte du conducteur, déverrouiller le véhicule, introduire la clé dans le contacteur d'allumage, ni placer la clé du système "Accès et Démarrage Mains Libres " dans l'habitacle.Allumez le contact, puis attendez 10 secondes avant de démarrer le moteur.
► Éteignez le contact et retirez la clé du contacteur pour arrêter le moteur.ou
► Avec Accès et Démarrage Mains Libres, appuyez sur le bouton "START/STOP" pour arrêter le moteur.

► Avec le véhicule déverrouillé et le rabat de la trappe à carburant ouvert, tournez le bouchon bleu du réservoir de liquide AdBlue® dans le sens inverse des aiguilles d'une montre et retirez-le.► Avec un récipient de liquide AdBlue® : après avoir vérifié la date de péremption, lisez attentivement les instructions inscrites sur l'étiquette avant de verser le contenu du récipient dans le réservoir pour liquide AdBlue du véhicule.► Avec une pompe pour liquide AdBlue® : introduisez la buse et remplissez le réservoir jusqu’à ce que la buse se coupe
automatiquement.
WARNI NG
Pour ne pas faire déborder le réservoir de liquide AdBlue® :– Ajoutez entre 10 et 13 litres en provenance des récipients de liquide AdBlue®.– Arrêtez-vous à la première coupure automatique de la buse, si vous remplissez dans une station-service.
W ARNI NG
Si le réservoir de liquide AdBlue® est complètement vide, ce qui est confirmé par le message "Faire l'appoint de liquide AdBlue : démarrage impossible", il est impératif d'ajouter au moins 5 litres.
Après le ravitaillement
► Replacez le bouchon bleu sur le goulot du réservoir et tournez dans le sens des aiguilles d'une montre, jusqu'à ce que vous ne puissiez plus tourner.► Fermez le rabat de la trappe à carburant.

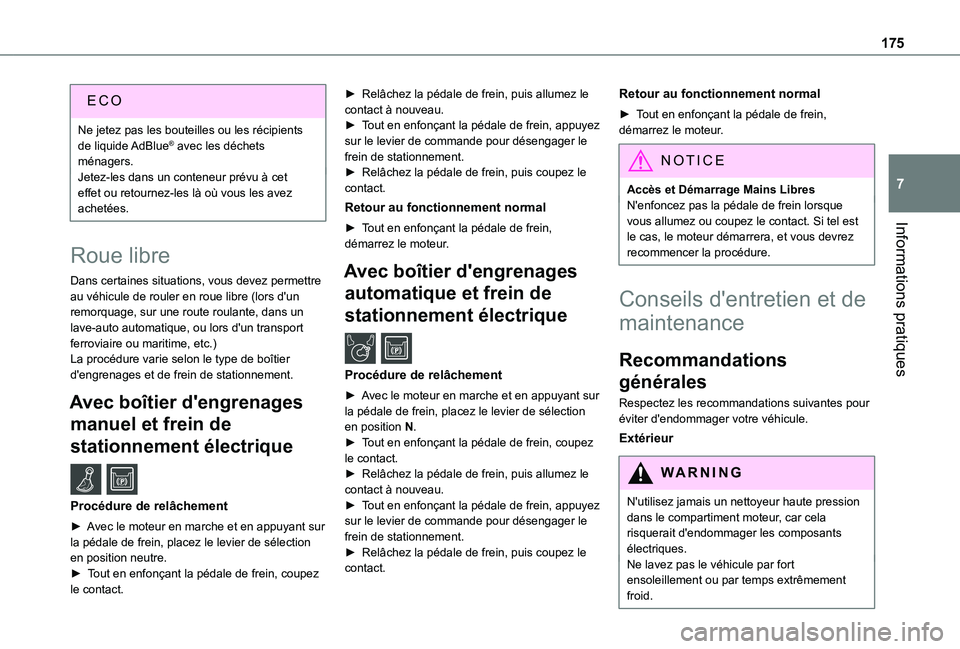

175
Informations pratiques
7
Ne jetez pas les bouteilles ou les récipients de liquide AdBlue® avec les déchets ménagers.Jetez-les dans un conteneur prévu à cet effet ou retournez-les là où vous les avez achetées.
Roue libre
Dans certaines situations, vous devez permettre au véhicule de rouler en roue libre (lors d'un remorquage, sur une route roulante, dans un lave-auto automatique, ou lors d'un transport ferroviaire ou maritime, etc.)La procédure varie selon le type de boîtier d'engrenages et de frein de stationnement.
Avec boîtier d'engrenages
manuel et frein de
stationnement électrique /
Procédure de relâchement
► Avec le moteur en marche et en appuyant sur la pédale de frein, placez le levier de sélection en position neutre.► Tout en enfonçant la pédale de frein, coupez le contact.
► Relâchez la pédale de frein, puis allumez le contact à nouveau.► Tout en enfonçant la pédale de frein, appuyez sur le levier de commande pour désengager le frein de stationnement.► Relâchez la pédale de frein, puis coupez le contact.
Retour au fonctionnement normal
► Tout en enfonçant la pédale de frein, démarrez le moteur.
Avec boîtier d'engrenages
automatique et frein de
stationnement électrique /
Procédure de relâchement
► Avec le moteur en marche et en appuyant sur la pédale de frein, placez le levier de sélection en position N.► Tout en enfonçant la pédale de frein, coupez
le contact.► Relâchez la pédale de frein, puis allumez le contact à nouveau.► Tout en enfonçant la pédale de frein, appuyez sur le levier de commande pour désengager le frein de stationnement.► Relâchez la pédale de frein, puis coupez le contact.
Retour au fonctionnement normal
► Tout en enfonçant la pédale de frein, démarrez le moteur.
NOTIC E
Accès et Démarrage Mains LibresN'enfoncez pas la pédale de frein lorsque vous allumez ou coupez le contact. Si tel est le cas, le moteur démarrera, et vous devrez recommencer la procédure.
Conseils d'entretien et de
maintenance
Recommandations
générales
Respectez les recommandations suivantes pour éviter d'endommager votre véhicule.
Extérieur
WARNI NG
N'utilisez jamais un nettoyeur haute pression dans le compartiment moteur, car cela risquerait d'endommager les composants électriques.Ne lavez pas le véhicule par fort ensoleillement ou par temps extrêmement froid.

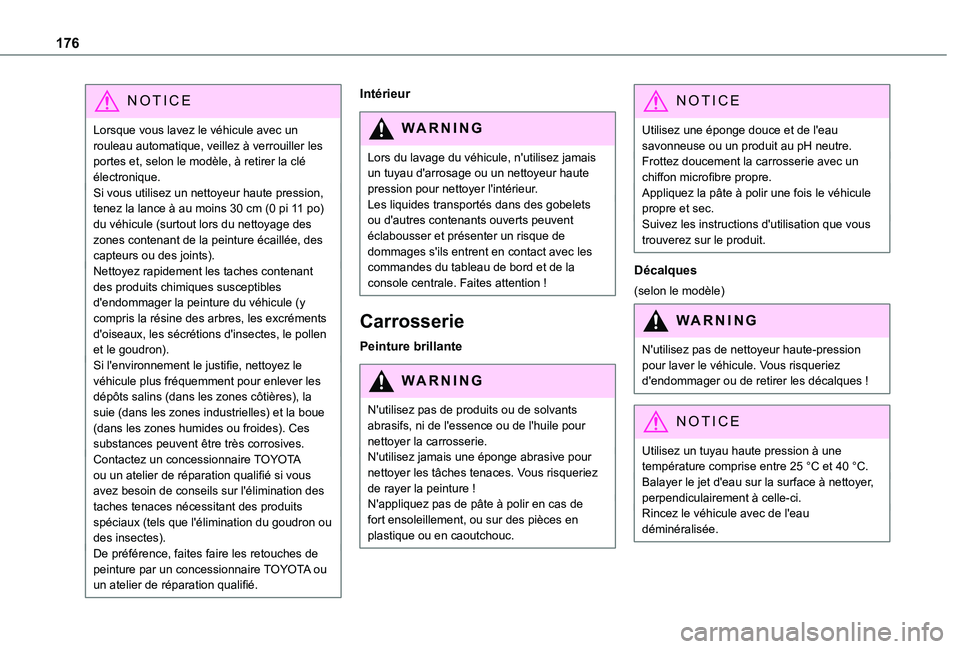

176
NOTIC E
Lorsque vous lavez le véhicule avec un rouleau automatique, veillez à verrouiller les portes et, selon le modèle, à retirer la clé électronique.Si vous utilisez un nettoyeur haute pression, tenez la lance à au moins 30 cm (0 pi 11 po) du véhicule (surtout lors du nettoyage des zones contenant de la peinture écaillée, des capteurs ou des joints).Nettoyez rapidement les taches contenant des produits chimiques susceptibles d'endommager la peinture du véhicule (y compris la résine des arbres, les excréments d'oiseaux, les sécrétions d'insectes, le pollen et le goudron).Si l'environnement le justifie, nettoyez le véhicule plus fréquemment pour enlever les dépôts salins (dans les zones côtières), la suie (dans les zones industrielles) et la boue (dans les zones humides ou froides). Ces substances peuvent être très corrosives.
Contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié si vous avez besoin de conseils sur l'élimination des taches tenaces nécessitant des produits spéciaux (tels que l'élimination du goudron ou des insectes).De préférence, faites faire les retouches de peinture par un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Intérieur
WARNI NG
Lors du lavage du véhicule, n'utilisez jamais un tuyau d'arrosage ou un nettoyeur haute pression pour nettoyer l'intérieur.Les liquides transportés dans des gobelets ou d'autres contenants ouverts peuvent éclabousser et présenter un risque de
dommages s'ils entrent en contact avec les commandes du tableau de bord et de la console centrale. Faites attention !
Carrosserie
Peinture brillante
WARNI NG
N'utilisez pas de produits ou de solvants abrasifs, ni de l'essence ou de l'huile pour nettoyer la carrosserie.N'utilisez jamais une éponge abrasive pour nettoyer les tâches tenaces. Vous risqueriez de rayer la peinture !N'appliquez pas de pâte à polir en cas de fort ensoleillement, ou sur des pièces en plastique ou en caoutchouc.
NOTIC E
Utilisez une éponge douce et de l'eau savonneuse ou un produit au pH neutre.Frottez doucement la carrosserie avec un chiffon microfibre propre.Appliquez la pâte à polir une fois le véhicule propre et sec.Suivez les instructions d'utilisation que vous trouverez sur le produit.
Décalques
(selon le modèle)
WARNI NG
N'utilisez pas de nettoyeur haute-pression pour laver le véhicule. Vous risqueriez d'endommager ou de retirer les décalques !
NOTIC E
Utilisez un tuyau haute pression à une température comprise entre 25 °C et 40 °C.Balayer le jet d'eau sur la surface à nettoyer, perpendiculairement à celle-ci.Rincez le véhicule avec de l'eau déminéralisée.

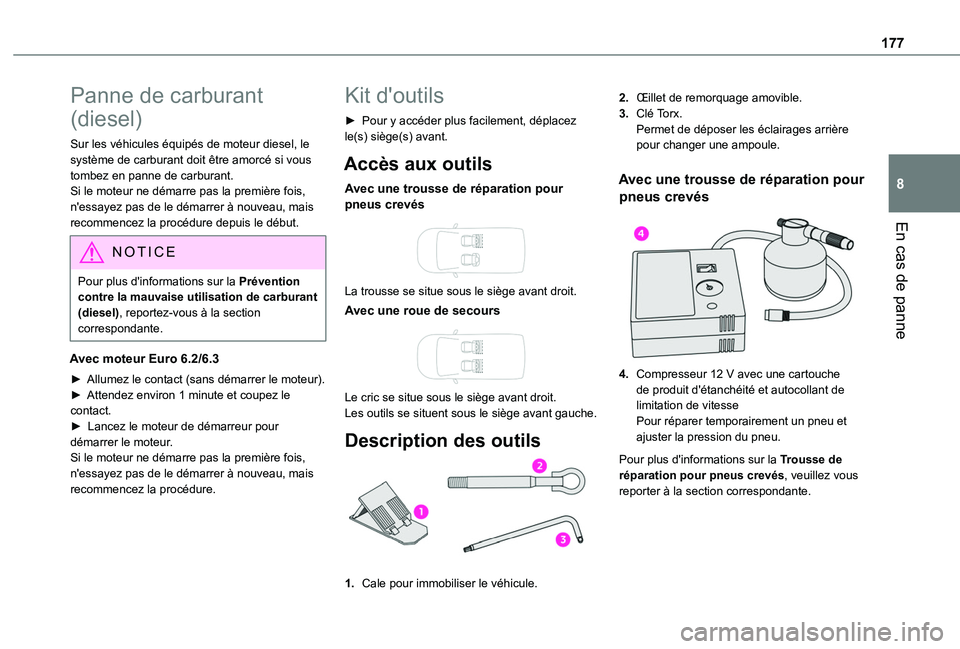

177
En cas de panne
8
Panne de carburant
(diesel)
Sur les véhicules équipés de moteur diesel, le système de carburant doit être amorcé si vous tombez en panne de carburant.Si le moteur ne démarre pas la première fois, n'essayez pas de le démarrer à nouveau, mais recommencez la procédure depuis le début.
NOTIC E
Pour plus d'informations sur la Prévention contre la mauvaise utilisation de carburant (diesel), reportez-vous à la section correspondante.
Avec moteur Euro 6.2/6.3
► Allumez le contact (sans démarrer le moteur).► Attendez environ 1 minute et coupez le contact.► Lancez le moteur de démarreur pour démarrer le moteur.Si le moteur ne démarre pas la première fois, n'essayez pas de le démarrer à nouveau, mais recommencez la procédure.
Kit d'outils
► Pour y accéder plus facilement, déplacez le(s) siège(s) avant.
Accès aux outils
Avec une trousse de réparation pour pneus crevés

La trousse se situe sous le siège avant droit.
Avec une roue de secours

Le cric se situe sous le siège avant droit.Les outils se situent sous le siège avant gauche.
Description des outils
1.Cale pour immobiliser le véhicule.
2.Œillet de remorquage amovible.
3.Clé Torx.Permet de déposer les éclairages arrière pour changer une ampoule.
Avec une trousse de réparation pour
pneus crevés

4.Compresseur 12 V avec une cartouche de produit d'étanchéité et autocollant de limitation de vitessePour réparer temporairement un pneu et ajuster la pression du pneu.
Pour plus d'informations sur la Trousse de réparation pour pneus crevés, veuillez vous reporter à la section correspondante.

178
Avec une roue de secours
5.Manivelle.Permet de déposer les boulons d'une roue et de lever ou rabattre le cric.
6.Cric.Permet de soulever un véhicule.
7.Outil pour déposer le cache de boulon de roue/l'habillage de roue (selon l'équipement).Si votre véhicule en est équipé, il est utilisé pour déposer les caches de boulons de roue sur les roues en alliage ou l'habillage de roue sur les roues en acier.
8.Douille pour les boulons de "sécurité".Pour adapter la manivelle aux boulons de "sécurité" spéciaux.
NOTIC E
Pour plus d'informations sur la Roue de secours, veuillez vous reporter à la section correspondante.
WARNI NG
Tous ces outils sont spécifiques à votre véhicule et peuvent varier en fonction de l'équipement.Ne les utilisez pas à d'autres fins.
NOTIC E
Le cric doit uniquement être utilisé pour changer une roue dont le pneu est endommagé ou crevé.Le cric ne nécessite aucun entretien.Le cric répond aux normes européennes, tel que défini dans la Directive relative aux machines 2006/42/CE.
NOTIC E
Certaines pièces du cric comme le filet de vis ou les joints peuvent entraîner des blessures : évitez de les toucher.Retirez avec soin toute trace de graisse lubrifiante.
Trousse de réparation
pour pneus crevés
Composée d'un compresseur et d'une cartouche de produit d'étanchéité, elle permet de réparer temporairement un pneu afin que vous puissiez vous rendre au garage le plus proche.
NOTIC E
Elle est conçue pour réparer la plupart des crevaisons affectant les pneus, sur la bande de roulement ou le flanc.
NOTIC E
Le système électronique du véhicule permet de brancher le connecteur suffisamment longtemps pour gonfler un pneu qui a été réparé après une crevaison.
NOTIC E
Pour plus d'informations sur le kit d'outils, reportez-vous à la section correspondante.

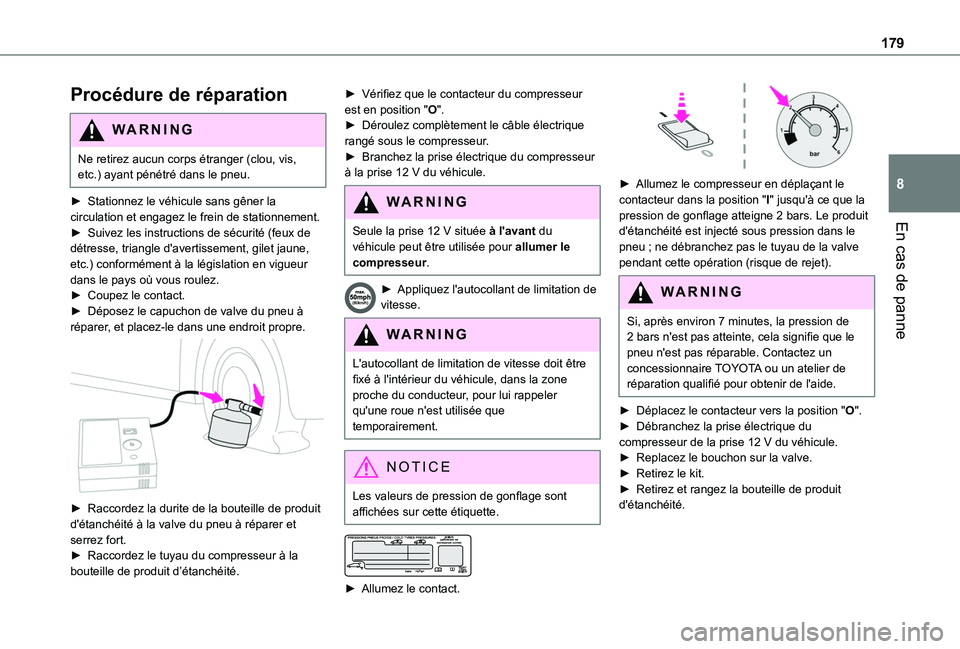

179
En cas de panne
8
Procédure de réparation
WARNI NG
Ne retirez aucun corps étranger (clou, vis, etc.) ayant pénétré dans le pneu.
► Stationnez le véhicule sans gêner la circulation et engagez le frein de stationnement.► Suivez les instructions de sécurité (feux de
détresse, triangle d'avertissement, gilet jaune, etc.) conformément à la législation en vigueur dans le pays où vous roulez.► Coupez le contact.► Déposez le capuchon de valve du pneu à réparer, et placez-le dans une endroit propre.

► Raccordez la durite de la bouteille de produit d'étanchéité à la valve du pneu à réparer et serrez fort.► Raccordez le tuyau du compresseur à la bouteille de produit d’étanchéité.
► Vérifiez que le contacteur du compresseur est en position "O".► Déroulez complètement le câble électrique rangé sous le compresseur.► Branchez la prise électrique du compresseur à la prise 12 V du véhicule.
WARNI NG
Seule la prise 12 V située à l'avant du
véhicule peut être utilisée pour allumer le compresseur.
► Appliquez l'autocollant de limitation de vitesse.
WARNI NG
L'autocollant de limitation de vitesse doit être fixé à l'intérieur du véhicule, dans la zone proche du conducteur, pour lui rappeler qu'une roue n'est utilisée que temporairement.
NOTIC E
Les valeurs de pression de gonflage sont affichées sur cette étiquette.


► Allumez le contact.

► Allumez le compresseur en déplaçant le contacteur dans la position "I" jusqu'à ce que la pression de gonflage atteigne 2 bars. Le produit d'étanchéité est injecté sous pression dans le
pneu ; ne débranchez pas le tuyau de la valve pendant cette opération (risque de rejet).
WARNI NG
Si, après environ 7 minutes, la pression de 2 bars n'est pas atteinte, cela signifie que le pneu n'est pas réparable. Contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié pour obtenir de l'aide.
► Déplacez le contacteur vers la position "O".► Débranchez la prise électrique du compresseur de la prise 12 V du véhicule.► Replacez le bouchon sur la valve.► Retirez le kit.► Retirez et rangez la bouteille de produit d'étanchéité.

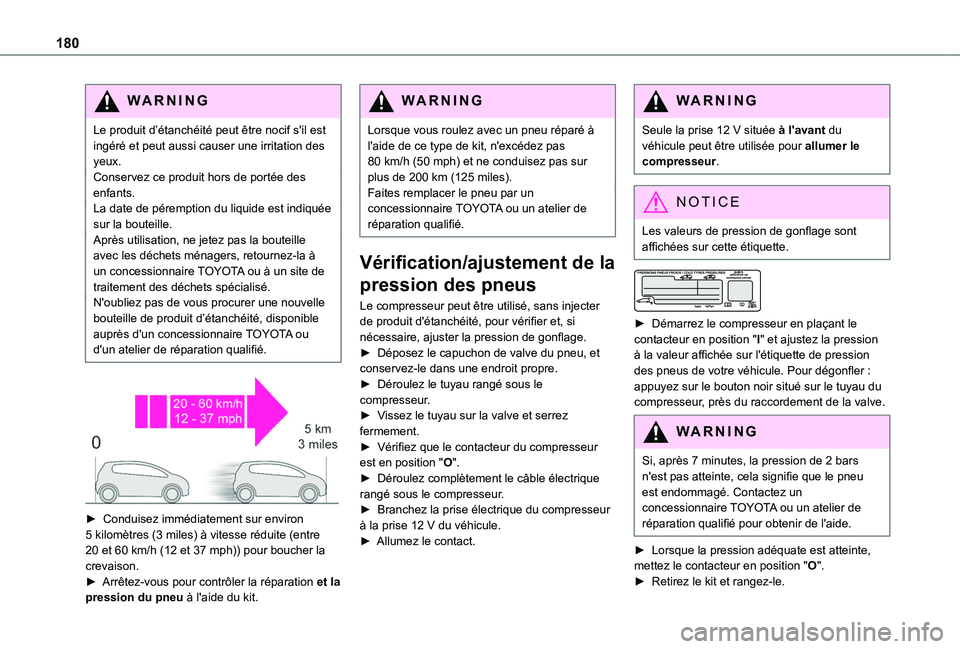

180
WARNI NG
Le produit d’étanchéité peut être nocif s'il est ingéré et peut aussi causer une irritation des yeux.Conservez ce produit hors de portée des enfants.La date de péremption du liquide est indiquée sur la bouteille.Après utilisation, ne jetez pas la bouteille avec les déchets ménagers, retournez-la à un concessionnaire TOYOTA ou à un site de traitement des déchets spécialisé.N'oubliez pas de vous procurer une nouvelle bouteille de produit d’étanchéité, disponible auprès d'un concessionnaire TOYOTA ou d'un atelier de réparation qualifié.


► Conduisez immédiatement sur environ 5 kilomètres (3 miles) à vitesse réduite (entre
20 et 60 km/h (12 et 37 mph)) pour boucher la crevaison.► Arrêtez-vous pour contrôler la réparation et la pression du pneu à l'aide du kit.
WARNI NG
Lorsque vous roulez avec un pneu réparé à l'aide de ce type de kit, n'excédez pas 80 km/h (50 mph) et ne conduisez pas sur plus de 200 km (125 miles).Faites remplacer le pneu par un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Vérification/ajustement de la
pression des pneus
Le compresseur peut être utilisé, sans injecter de produit d'étanchéité, pour vérifier et, si nécessaire, ajuster la pression de gonflage.► Déposez le capuchon de valve du pneu, et conservez-le dans une endroit propre.► Déroulez le tuyau rangé sous le compresseur.► Vissez le tuyau sur la valve et serrez fermement.
► Vérifiez que le contacteur du compresseur est en position "O".► Déroulez complètement le câble électrique rangé sous le compresseur.► Branchez la prise électrique du compresseur à la prise 12 V du véhicule.► Allumez le contact.
WARNI NG
Seule la prise 12 V située à l'avant du véhicule peut être utilisée pour allumer le compresseur.
NOTIC E
Les valeurs de pression de gonflage sont
affichées sur cette étiquette.


► Démarrez le compresseur en plaçant le contacteur en position "I" et ajustez la pression à la valeur affichée sur l'étiquette de pression des pneus de votre véhicule. Pour dégonfler : appuyez sur le bouton noir situé sur le tuyau du compresseur, près du raccordement de la valve.
WARNI NG
Si, après 7 minutes, la pression de 2 bars n'est pas atteinte, cela signifie que le pneu est endommagé. Contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié pour obtenir de l'aide.
► Lorsque la pression adéquate est atteinte, mettez le contacteur en position "O".► Retirez le kit et rangez-le.
