151
Praktische Informationen
7

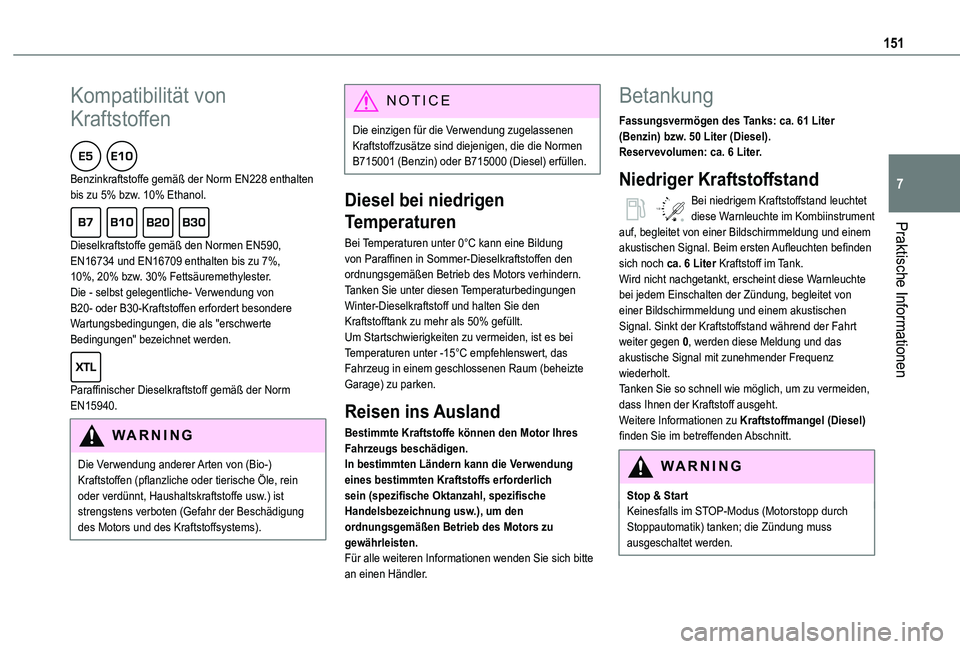

Kompatibilität von
Kraftstoffen
Benzinkraftstoffe gemäß der Norm EN228 enthalten bis zu 5% bzw. 10% Ethanol.
Dieselkraftstoffe gemäß den Normen EN590, EN16734 und EN16709 enthalten bis zu 7%, 10%, 20% bzw. 30% Fettsäuremethylester. Die - selbst gelegentliche- Verwendung von B20- oder B30-Kraftstoffen erfordert besondere Wartungsbedingungen, die als "erschwerte Bedingungen" bezeichnet werden.
Paraffinischer Dieselkraftstoff gemäß der Norm EN15940.
WARNI NG
Die Verwendung anderer Arten von (Bio-)Kraftstoffen (pflanzliche oder tierische Öle, rein oder verdünnt, Haushaltskraftstoffe usw.) ist strengstens verboten (Gefahr der Beschädigung des Motors und des Kraftstoffsystems).
NOTIC E
Die einzigen für die Verwendung zugelassenen Kraftstoffzusätze sind diejenigen, die die Normen B715001 (Benzin) oder B715000 (Diesel) erfüllen.
Diesel bei niedrigen
Temperaturen
Bei Temperaturen unter 0°C kann eine Bildung von Paraffinen in Sommer-Dieselkraftstoffen den ordnungsgemäßen Betrieb des Motors verhindern. Tanken Sie unter diesen Temperaturbedingungen Winter-Dieselkraftstoff und halten Sie den Kraftstofftank zu mehr als 50% gefüllt.Um Startschwierigkeiten zu vermeiden, ist es bei Temperaturen unter -15°C empfehlenswert, das Fahrzeug in einem geschlossenen Raum (beheizte Garage) zu parken.
Reisen ins Ausland
Bestimmte Kraftstoffe können den Motor Ihres
Fahrzeugs beschädigen.In bestimmten Ländern kann die Verwendung eines bestimmten Kraftstoffs erforderlich sein (spezifische Oktanzahl, spezifische Handelsbezeichnung usw.), um den ordnungsgemäßen Betrieb des Motors zu gewährleisten.Für alle weiteren Informationen wenden Sie sich bitte an einen Händler.
Betankung
Fassungsvermögen des Tanks: ca. 61 Liter (Benzin) bzw. 50 Liter (Diesel).Reservevolumen: ca. 6 Liter.
Niedriger Kraftstoffstand
/2
1 1Bei niedrigem Kraftstoffstand leuchtet diese Warnleuchte im Kombiinstrument auf, begleitet von einer Bildschirmmeldung und einem akustischen Signal. Beim ersten Aufleuchten befinden sich noch ca. 6 Liter Kraftstoff im Tank.Wird nicht nachgetankt, erscheint diese Warnleuchte bei jedem Einschalten der Zündung, begleitet von einer Bildschirmmeldung und einem akustischen Signal. Sinkt der Kraftstoffstand während der Fahrt weiter gegen 0, werden diese Meldung und das akustische Signal mit zunehmender Frequenz wiederholt.Tanken Sie so schnell wie möglich, um zu vermeiden, dass Ihnen der Kraftstoff ausgeht.Weitere Informationen zu Kraftstoffmangel (Diesel) finden Sie im betreffenden Abschnitt.
W
ARNI NG
Stop & StartKeinesfalls im STOP-Modus (Motorstopp durch Stoppautomatik) tanken; die Zündung muss ausgeschaltet werden.

152

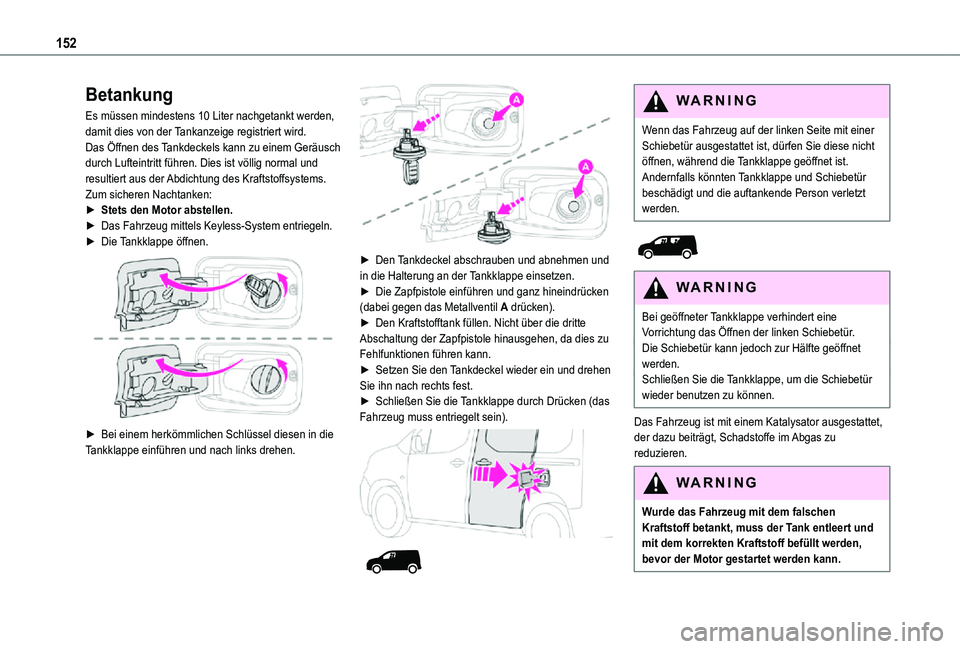

Betankung
Es müssen mindestens 10 Liter nachgetankt werden, damit dies von der Tankanzeige registriert wird.Das Öffnen des Tankdeckels kann zu einem Geräusch durch Lufteintritt führen. Dies ist völlig normal und resultiert aus der Abdichtung des Kraftstoffsystems.Zum sicheren Nachtanken:► Stets den Motor abstellen.► Das Fahrzeug mittels Keyless-System entriegeln.► Die Tankklappe öffnen.

► Bei einem herkömmlichen Schlüssel diesen in die
Tankklappe einführen und nach links drehen.

► Den Tankdeckel abschrauben und abnehmen und in die Halterung an der Tankklappe einsetzen.► Die Zapfpistole einführen und ganz hineindrücken (dabei gegen das Metallventil A drücken).► Den Kraftstofftank füllen. Nicht über die dritte Abschaltung der Zapfpistole hinausgehen, da dies zu Fehlfunktionen führen kann.► Setzen Sie den Tankdeckel wieder ein und drehen Sie ihn nach rechts fest.► Schließen Sie die Tankklappe durch Drücken (das Fahrzeug muss entriegelt sein).


WARNI NG
Wenn das Fahrzeug auf der linken Seite mit einer Schiebetür ausgestattet ist, dürfen Sie diese nicht öffnen, während die Tankklappe geöffnet ist. Andernfalls könnten Tankklappe und Schiebetür beschädigt und die auftankende Person verletzt werden.


WARNI NG
Bei geöffneter Tankklappe verhindert eine Vorrichtung das Öffnen der linken Schiebetür.Die Schiebetür kann jedoch zur Hälfte geöffnet werden.Schließen Sie die Tankklappe, um die Schiebetür wieder benutzen zu können.
Das Fahrzeug ist mit einem Katalysator ausgestattet, der dazu beiträgt, Schadstoffe im Abgas zu
reduzieren.
WARNI NG
Wurde das Fahrzeug mit dem falschen Kraftstoff betankt, muss der Tank entleert und mit dem korrekten Kraftstoff befüllt werden, bevor der Motor gestartet werden kann.

153
Praktische Informationen
7

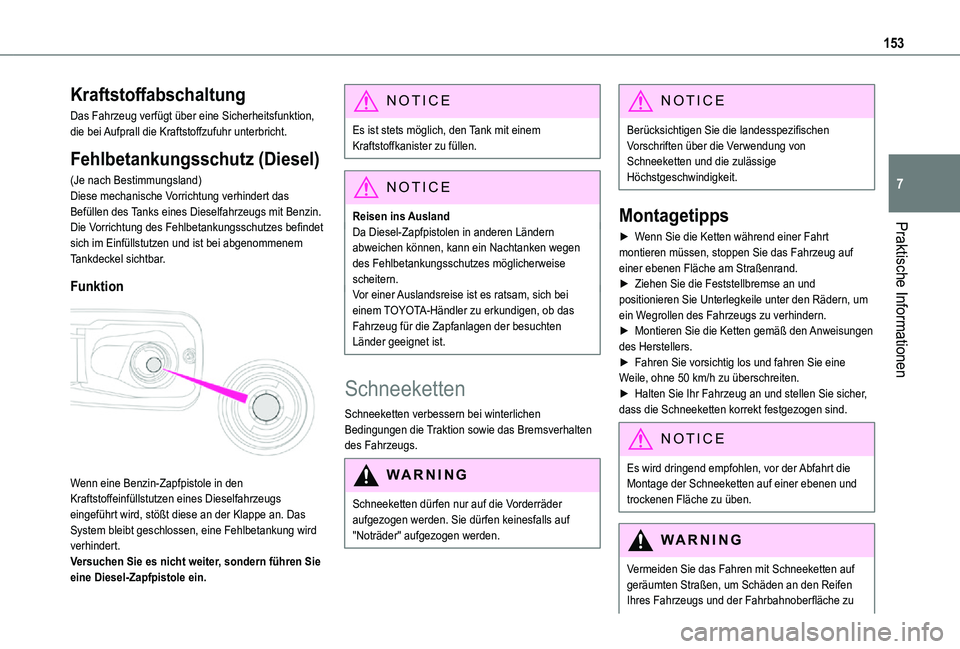

Kraftstoffabschaltung
Das Fahrzeug verfügt über eine Sicherheitsfunktion, die bei Aufprall die Kraftstoffzufuhr unterbricht.
Fehlbetankungsschutz (Diesel)
(Je nach Bestimmungsland)Diese mechanische Vorrichtung verhindert das Befüllen des Tanks eines Dieselfahrzeugs mit Benzin.Die Vorrichtung des Fehlbetankungsschutzes befindet sich im Einfüllstutzen und ist bei abgenommenem Tankdeckel sichtbar.
Funktion

Wenn eine Benzin-Zapfpistole in den Kraftstoffeinfüllstutzen eines Dieselfahrzeugs eingeführt wird, stößt diese an der Klappe an. Das System bleibt geschlossen, eine Fehlbetankung wird verhindert.Versuchen Sie es nicht weiter, sondern führen Sie eine Diesel-Zapfpistole ein.
NOTIC E
Es ist stets möglich, den Tank mit einem Kraftstoffkanister zu füllen.
NOTIC E
Reisen ins AuslandDa Diesel-Zapfpistolen in anderen Ländern abweichen können, kann ein Nachtanken wegen des Fehlbetankungsschutzes möglicherweise scheitern.Vor einer Auslandsreise ist es ratsam, sich bei einem TOYOTA-Händler zu erkundigen, ob das Fahrzeug für die Zapfanlagen der besuchten Länder geeignet ist.
Schneeketten
Schneeketten verbessern bei winterlichen Bedingungen die Traktion sowie das Bremsverhalten
des Fahrzeugs.
WARNI NG
Schneeketten dürfen nur auf die Vorderräder aufgezogen werden. Sie dürfen keinesfalls auf "Noträder" aufgezogen werden.
NOTIC E
Berücksichtigen Sie die landesspezifischen Vorschriften über die Verwendung von Schneeketten und die zulässige Höchstgeschwindigkeit.
Montagetipps
► Wenn Sie die Ketten während einer Fahrt montieren müssen, stoppen Sie das Fahrzeug auf einer ebenen Fläche am Straßenrand.► Ziehen Sie die Feststellbremse an und positionieren Sie Unterlegkeile unter den Rädern, um ein Wegrollen des Fahrzeugs zu verhindern.► Montieren Sie die Ketten gemäß den Anweisungen des Herstellers.► Fahren Sie vorsichtig los und fahren Sie eine Weile, ohne 50 km/h zu überschreiten.► Halten Sie Ihr Fahrzeug an und stellen Sie sicher, dass die Schneeketten korrekt festgezogen sind.
NOTIC E
Es wird dringend empfohlen, vor der Abfahrt die Montage der Schneeketten auf einer ebenen und trockenen Fläche zu üben.
WARNI NG
Vermeiden Sie das Fahren mit Schneeketten auf geräumten Straßen, um Schäden an den Reifen Ihres Fahrzeugs und der Fahrbahnoberfläche zu

154

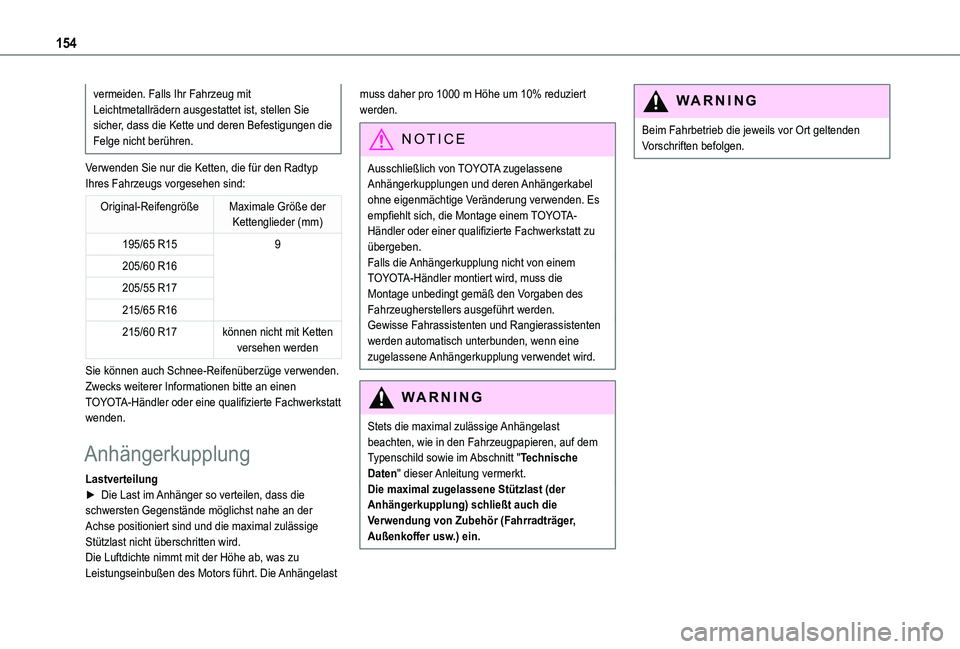

vermeiden. Falls Ihr Fahrzeug mit Leichtmetallrädern ausgestattet ist, stellen Sie sicher, dass die Kette und deren Befestigungen die Felge nicht berühren.
Verwenden Sie nur die Ketten, die für den Radtyp Ihres Fahrzeugs vorgesehen sind:
Original-ReifengrößeMaximale Größe der Kettenglieder (mm)
195/65 R159
205/60 R16
205/55 R17
215/65 R16
215/60 R17können nicht mit Ketten versehen werden
Sie können auch Schnee-Reifenüberzüge verwenden.Zwecks weiterer Informationen bitte an einen TOYOTA-Händler oder eine qualifizierte Fachwerkstatt wenden.
Anhängerkupplung
Lastverteilung► Die Last im Anhänger so verteilen, dass die schwersten Gegenstände möglichst nahe an der Achse positioniert sind und die maximal zulässige Stützlast nicht überschritten wird.Die Luftdichte nimmt mit der Höhe ab, was zu Leistungseinbußen des Motors führt. Die Anhängelast
muss daher pro 1000 m Höhe um 10% reduziert werden.
NOTIC E
Ausschließlich von TOYOTA zugelassene Anhängerkupplungen und deren Anhängerkabel ohne eigenmächtige Veränderung verwenden. Es empfiehlt sich, die Montage einem TOYOTA-Händler oder einer qualifizierte Fachwerkstatt zu
übergeben.Falls die Anhängerkupplung nicht von einem TOYOTA-Händler montiert wird, muss die Montage unbedingt gemäß den Vorgaben des Fahrzeugherstellers ausgeführt werden.Gewisse Fahrassistenten und Rangierassistenten werden automatisch unterbunden, wenn eine zugelassene Anhängerkupplung verwendet wird.
WARNI NG
Stets die maximal zulässige Anhängelast beachten, wie in den Fahrzeugpapieren, auf dem Typenschild sowie im Abschnitt "Technische Daten" dieser Anleitung vermerkt.Die maximal zugelassene Stützlast (der Anhängerkupplung) schließt auch die Verwendung von Zubehör (Fahrradträger, Außenkoffer usw.) ein.
WARNI NG
Beim Fahrbetrieb die jeweils vor Ort geltenden Vorschriften befolgen.

155
Praktische Informationen
7

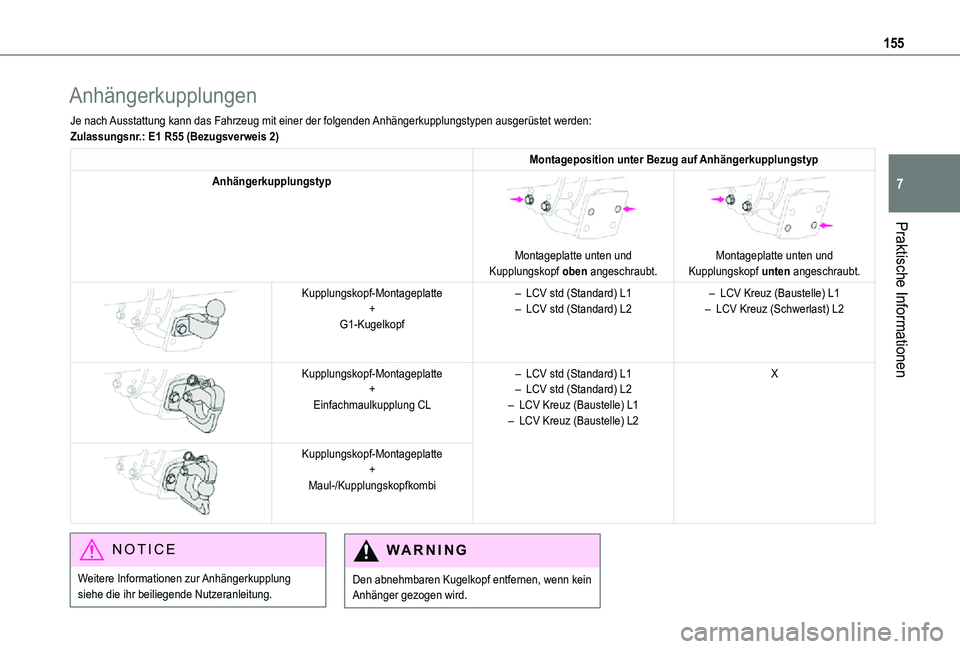

Anhängerkupplungen
Je nach Ausstattung kann das Fahrzeug mit einer der folgenden Anhängerkupplungstypen ausgerüstet werden:Zulassungsnr.: E1 R55 (Bezugsverweis 2)
Montageposition unter Bezug auf Anhängerkupplungstyp
Anhängerkupplungstyp

Montageplatte unten und Kupplungskopf oben angeschraubt.


Montageplatte unten und Kupplungskopf unten angeschraubt.

Kupplungskopf-Montageplatte+G1-Kugelkopf
– LCV std (Standard) L1– LCV std (Standard) L2– LCV Kreuz (Baustelle) L1– LCV Kreuz (Schwerlast) L2


Kupplungskopf-Montageplatte+Einfachmaulkupplung CL
– LCV std (Standard) L1– LCV std (Standard) L2– LCV Kreuz (Baustelle) L1– LCV Kreuz (Baustelle) L2
X


Kupplungskopf-Montageplatte+Maul-/Kupplungskopfkombi
NOTIC E
Weitere Informationen zur Anhängerkupplung siehe die ihr beiliegende Nutzeranleitung.
WARNI NG
Den abnehmbaren Kugelkopf entfernen, wenn kein Anhänger gezogen wird.

156
Überlast-Warnleuchte

Die Überlast-Warnleuchte ist eine Assistenzfunktion und informiert Sie darüber, dass das maximal zulässige Gewicht überschritten ist; dies kann entweder das Fahrzeuggesamtgewicht (zGG) oder das maximal zulässige Gewicht auf beiden Achsen (Vorder- und Hinterachse) (max. zulässige Achslast) sein.
WARNI NG
Die Warnleuchte entbindet den Fahrer nicht von seiner Verantwortung.
NOTIC E
Selbst wenn Sie das Gewicht der Fahrzeugzuladung korrekt messen, kann jeder Faktor, der dieses Gewicht verändern kann (Fahrer/Zusatzpassagiere oder die Mitnahme von zusätzlichem Kraftstoff), das Fahrzeug nach der Messung in einen Überladungszustand versetzen.


WARNI NG
Die Zuladung umfasst das Gewicht der im Laderaum verstauten Gegenstände (einschließlich aller Ausstattungen wie Regale), aber auch das Gewicht aller Personen an Bord des Fahrzeugs, die Kraftstoffmenge und verschiedene am Fahrzeug angebrachte Ausrüstungen.Für eine optimale Funktion muss das Fahrzeug auf ebenem Gelände abgestellt und beladen werden (folgende Bedingungen vermeiden: Parken an einem Hang oder mit Rädern auf dem Bürgersteig).
WARNI NG
Ein angekuppelter Anhänger kann die Funktion des Systems beeinträchtigen.
Funktion
Die Messung des an Bord Ihres Fahrzeugs vorhandenen Gewichts wird ausgelöst:
► automatisch beim Starten des Motors;

ON► bei stehendem Fahrzeug durch Drücken der Taste im Laderaum. Das System ist dann 5 Minuten lang aktiv.
Messanzeige im Laderaum
ON
Wenn sich die Zuladung an Bord des Fahrzeugs dem maximal zulässigen Gewicht nähert, leuchten die Kontrollleuchten in diesen Tasten auf.
ON
Wenn die Zuladung an Bord des Fahrzeugs das maximal zulässige Gewicht überschreitet, leuchten die Kontrollleuchten in diesen Tasten auf.
Messanzeige im Kombiinstrument

157
Praktische Informationen
7

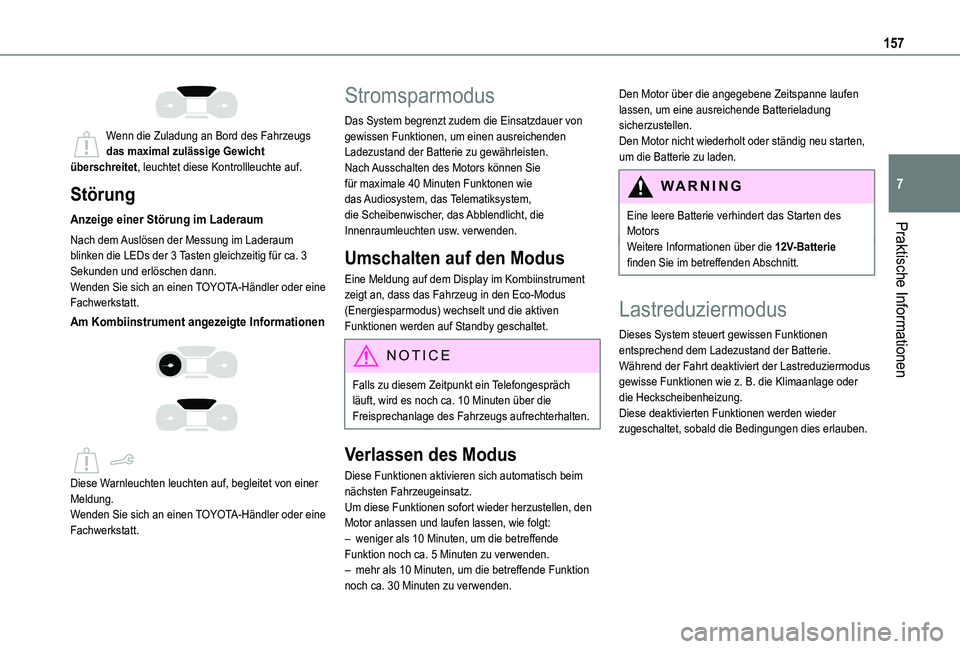

Wenn die Zuladung an Bord des Fahrzeugs das maximal zulässige Gewicht überschreitet, leuchtet diese Kontrollleuchte auf.
Störung
Anzeige einer Störung im Laderaum
Nach dem Auslösen der Messung im Laderaum blinken die LEDs der 3 Tasten gleichzeitig für ca. 3 Sekunden und erlöschen dann.Wenden Sie sich an einen TOYOTA-Händler oder eine Fachwerkstatt.
Am Kombiinstrument angezeigte Informationen


Diese Warnleuchten leuchten auf, begleitet von einer Meldung.Wenden Sie sich an einen TOYOTA-Händler oder eine Fachwerkstatt.
Stromsparmodus
Das System begrenzt zudem die Einsatzdauer von gewissen Funktionen, um einen ausreichenden Ladezustand der Batterie zu gewährleisten.Nach Ausschalten des Motors können Sie für maximale 40 Minuten Funktonen wie das Audiosystem, das Telematiksystem, die Scheibenwischer, das Abblendlicht, die Innenraumleuchten usw. verwenden.
Umschalten auf den Modus
Eine Meldung auf dem Display im Kombiinstrument zeigt an, dass das Fahrzeug in den Eco-Modus (Energiesparmodus) wechselt und die aktiven Funktionen werden auf Standby geschaltet.
NOTIC E
Falls zu diesem Zeitpunkt ein Telefongespräch läuft, wird es noch ca. 10 Minuten über die Freisprechanlage des Fahrzeugs aufrechterhalten.
Verlassen des Modus
Diese Funktionen aktivieren sich automatisch beim nächsten Fahrzeugeinsatz.Um diese Funktionen sofort wieder herzustellen, den Motor anlassen und laufen lassen, wie folgt:– weniger als 10 Minuten, um die betreffende Funktion noch ca. 5 Minuten zu verwenden.– mehr als 10 Minuten, um die betreffende Funktion noch ca. 30 Minuten zu verwenden.
Den Motor über die angegebene Zeitspanne laufen lassen, um eine ausreichende Batterieladung sicherzustellen.Den Motor nicht wiederholt oder ständig neu starten, um die Batterie zu laden.
WARNI NG
Eine leere Batterie verhindert das Starten des Motors
Weitere Informationen über die 12V-Batterie finden Sie im betreffenden Abschnitt.
Lastreduziermodus
Dieses System steuert gewissen Funktionen entsprechend dem Ladezustand der Batterie.Während der Fahrt deaktiviert der Lastreduziermodus gewisse Funktionen wie z. B. die Klimaanlage oder die Heckscheibenheizung.Diese deaktivierten Funktionen werden wieder zugeschaltet, sobald die Bedingungen dies erlauben.

158
Dachträger /
Dachgepäckträger
WARNI NG
EmpfehlungenVerteilen Sie die Last gleichmäßig, um eine einseitige Überladung des Fahrzeugs zu vermeiden.Positionieren Sie den schwersten Teil der Last möglichst nah am Dach.Sichern Sie die Ladung zuverlässig.Vorsichtig fahren: Das Fahrzeug reagiert empfindlicher auf Seitenwind und die Fahrstabilität kann beeinträchtigt sein.Dachträger und Dachgepäckträger regelmäßig auf Sicherheit und sichere Befestigung kontrollieren - zumindest vor jedem Fahrtantritt.
WARNI NG
Bei einer Beladung (nicht höher als 40 cm) des Dachs dürfen die folgenden Lasten nicht überschritten werden:– Querträger auf Längsträgern: 80 kg– Zwei Querträger verschraubt am Dach: 100 kg.– Drei Querträger verschraubt am Dach: 150 kg.– Aluminium-Gepäckträger: 120 kg.– Stahl-Gepäckträger: 115 kg.
Bei einer Dachladungshöhe über 40 cm die Fahrgeschwindigkeit an das Straßenprofil anpassen, damit die Dachträger bzw. der Gepäckträger und deren Halterungen am Fahrzeug nicht beschädigt werden.Beachten Sie die nationalen Gesetze und halten Sie die Vorschriften für den Transport von Gegenständen ein, die länger als das Fahrzeug sind.


WARNI NG
Aus Gründen der Sicherheit und zum Schutz des Dachs vor Beschädigung ausschließlich die Dachträger und Dachgepäckträger verwenden, die für dieses Fahrzeug zugelassen sind.Beachten Sie die Anweisungen zur Montage und zum Einsatz, wie in der Nutzeranleitung des Dachträgers bzw. Dachgepäckträgers aufgeführt.


Zum Montieren der Querträger oder eines Dachgepäckträgers die dafür vorgesehenen Befestigungspunkte verwenden:► Entfernen Sie die Halterungsabdeckungen.► Rasten Sie die einzelnen Halterungen nacheinander am Dach ein.► Stellen Sie sicher, dass die Querträger oder der Dachgepäckträger korrekt montiert sind (durch Rütteln).Die Träger sind an jeden Befestigungspunkt anpassbar.
Motorhaube
WARNI NG
Stop & StartSchalten Sie vor allen Arbeiten unter die Motorhaube die Zündung aus, um Verletzungsgefahren durch einen automatischen Wechsel in den START-Modus (Startautomatik) zu vermeiden.
NOTIC E
Die Position des Motorhauben-Innenentriegelungshebels verhindert das Öffnen der Motorhaube bei geschlossener linker Vordertür.

159
Praktische Informationen
7
WARNI NG
Bei heißem Motor den äußeren Sicherungsriegel und die Motorhaubenstrebe mit Vorsicht handhaben (Verbrennungsgefahr), nur im geschützten Bereich anfassen.Bei geöffneter Motorhaube keinesfalls den Sicherungsriegel beschädigen.Öffnen Sie die Motorhaube nicht bei starkem Wind.
WARNI NG
Kühlung des abgestellten MotorsDer Kühlerlüfter kann sich nach dem Abstellen des Motors zu drehen beginnen.Achten Sie auf Gegenstände oder Kleidung, die sich in den Schaufeln des Lüfters verfangen könnten!
Öffnen
► Öffnen Sie die linke Vordertür.

► Ziehen Sie den Entriegelungshebel unten am Türrahmen.► Drücken Sie den Sicherungsriegel nach oben und öffnen Sie die Motorhaube.

► Lösen Sie die Strebe aus der Aufnahme und setzen Sie sie in den Halteschlitz ein, um die Motorhaube offen zu halten.
Schließen
► Nehmen Sie die Strebe aus dem Halteschlitz.► Rasten Sie die Strebe in der Aufnahme ein.► Senken Sie die Motorhaube ab und lassen Sie sie kurz vor dem Anschlag los.► Ziehen Sie an der Motorhaube, um sicherzustellen, dass diese korrekt verriegelt ist.
WARNI NG
Aufgrund der elektrischen Komponenten unter der Motorhaube sollte längerer Kontakt mit Wasser (Regen, Wäsche usw.) vermieden werden.
Motorraum
Der abgebildete Motor ist ein Beispiel, das nur zur Veranschaulichung dient.Die Positionen der folgenden Elemente können variieren:– Luftfilter– Motoröl-Messstab
– Motoröl-Einfülldeckel
Benzinmotor

160

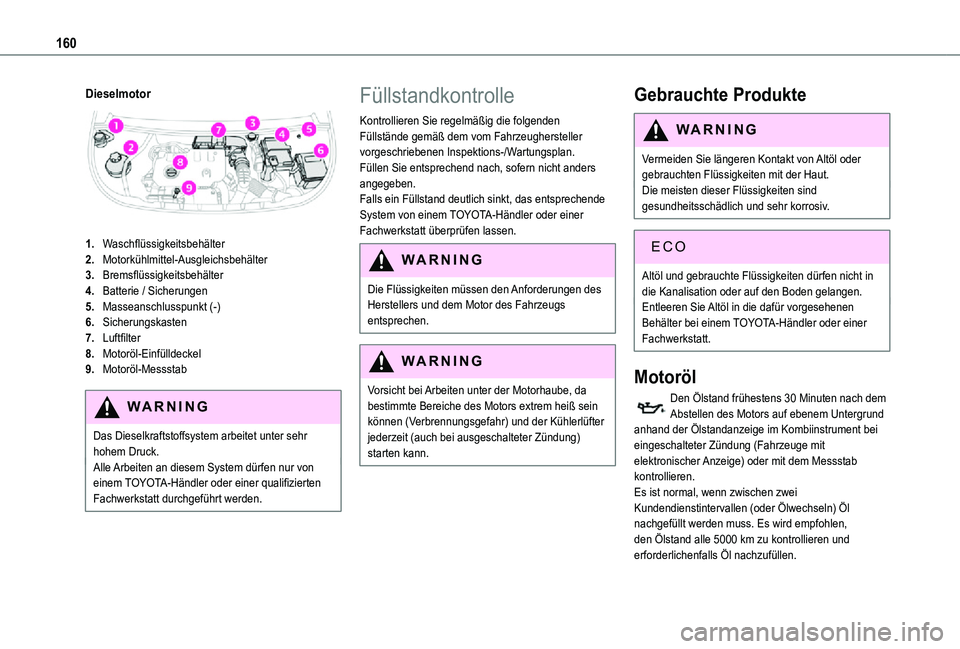

Dieselmotor

1.Waschflüssigkeitsbehälter
2.Motorkühlmittel-Ausgleichsbehälter
3.Bremsflüssigkeitsbehälter
4.Batterie / Sicherungen
5.Masseanschlusspunkt (-)
6.Sicherungskasten
7.Luftfilter
8.Motoröl-Einfülldeckel
9.Motoröl-Messstab
WARNI NG
Das Dieselkraftstoffsystem arbeitet unter sehr hohem Druck.Alle Arbeiten an diesem System dürfen nur von einem TOYOTA-Händler oder einer qualifizierten Fachwerkstatt durchgeführt werden.
Füllstandkontrolle
Kontrollieren Sie regelmäßig die folgenden Füllstände gemäß dem vom Fahrzeughersteller vorgeschriebenen Inspektions-/Wartungsplan. Füllen Sie entsprechend nach, sofern nicht anders angegeben.Falls ein Füllstand deutlich sinkt, das entsprechende System von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen lassen.
WARNI NG
Die Flüssigkeiten müssen den Anforderungen des Herstellers und dem Motor des Fahrzeugs entsprechen.
WARNI NG
Vorsicht bei Arbeiten unter der Motorhaube, da bestimmte Bereiche des Motors extrem heiß sein können (Verbrennungsgefahr) und der Kühlerlüfter jederzeit (auch bei ausgeschalteter Zündung) starten kann.
Gebrauchte Produkte
WARNI NG
Vermeiden Sie längeren Kontakt von Altöl oder gebrauchten Flüssigkeiten mit der Haut.Die meisten dieser Flüssigkeiten sind gesundheitsschädlich und sehr korrosiv.
ECO
Altöl und gebrauchte Flüssigkeiten dürfen nicht in die Kanalisation oder auf den Boden gelangen.Entleeren Sie Altöl in die dafür vorgesehenen Behälter bei einem TOYOTA-Händler oder einer Fachwerkstatt.
Motoröl
Den Ölstand frühestens 30 Minuten nach dem Abstellen des Motors auf ebenem Untergrund anhand der Ölstandanzeige im Kombiinstrument bei eingeschalteter Zündung (Fahrzeuge mit elektronischer Anzeige) oder mit dem Messstab kontrollieren.Es ist normal, wenn zwischen zwei Kundendienstintervallen (oder Ölwechseln) Öl nachgefüllt werden muss. Es wird empfohlen, den Ölstand alle 5000 km zu kontrollieren und
erforderlichenfalls Öl nachzufüllen.
