TOYOTA PROACE CITY 2021 Betriebsanleitungen (in German)

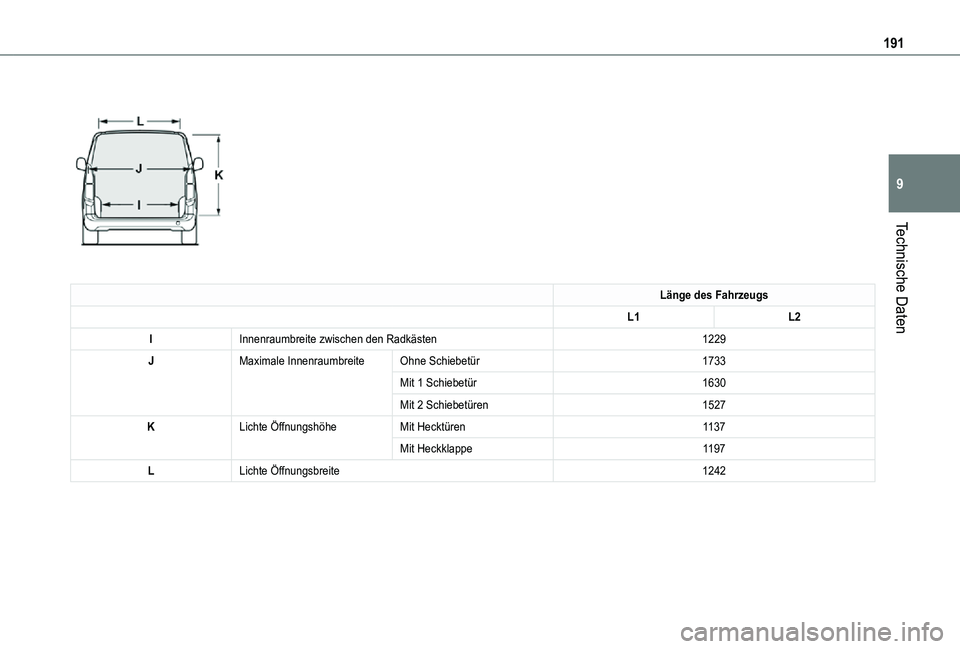

191
Technische Daten
9


Länge des Fahrzeugs
L1L2
IInnenraumbreite zwischen den Radkästen1229
JMaximale InnenraumbreiteOhne Schiebetür1733
Mit 1 Schiebetür1630
Mit 2 Schiebetüren1527
KLichte ÖffnungshöheMit Hecktüren1137
Mit Heckklappe1197
LLichte Öffnungsbreite1242

192

Länge des Fahrzeugs
L1L2
MLichte Öffnungshöhe1072
NInnere Ladehöhe(variiert je nach Neigung des Bodens und Wölbung des Dachs)1200 bis 1270
WLadekantenhöheStandardversion548 bis 588X
Standardversion mit erhöhter Nutzlast568 bis 578561 bis 565
Baustellenversion602 bis 610605 bis 610
PLichte ÖffnungsbreiteMax.675
Min.641
QLadekantenhöheStandardversion534 bis 558
Standardversion mit erhöhter Nutzlast551 bis 558543 bis 552
Baustellenversion574 bis 581575 bis 587

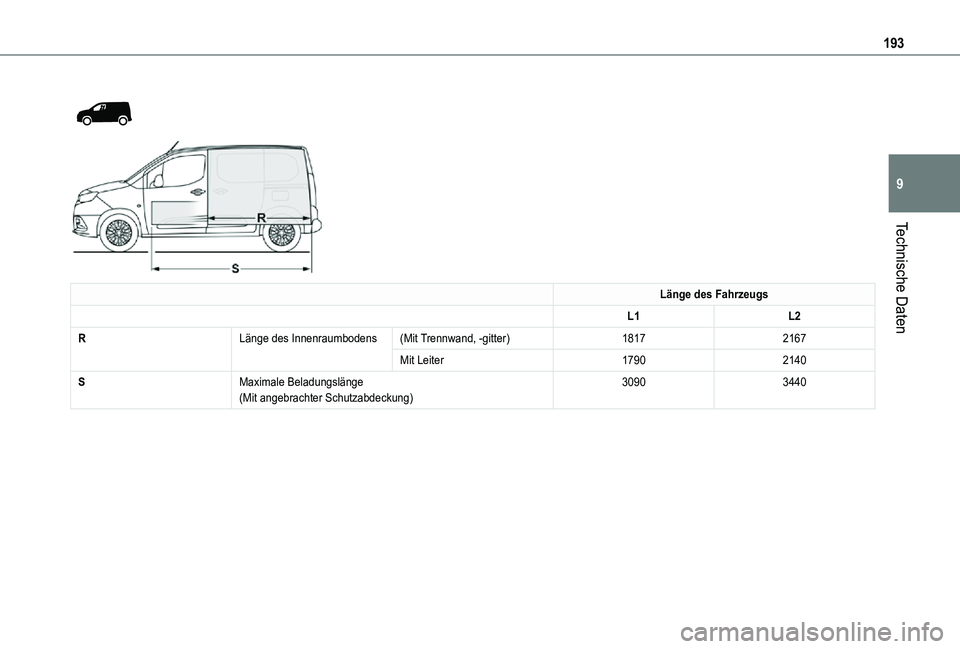

193
Technische Daten
9



Länge des Fahrzeugs
L1L2
RLänge des Innenraumbodens(Mit Trennwand, -gitter)18172167
Mit Leiter17902140
SMaximale Beladungslänge(Mit angebrachter Schutzabdeckung)30903440

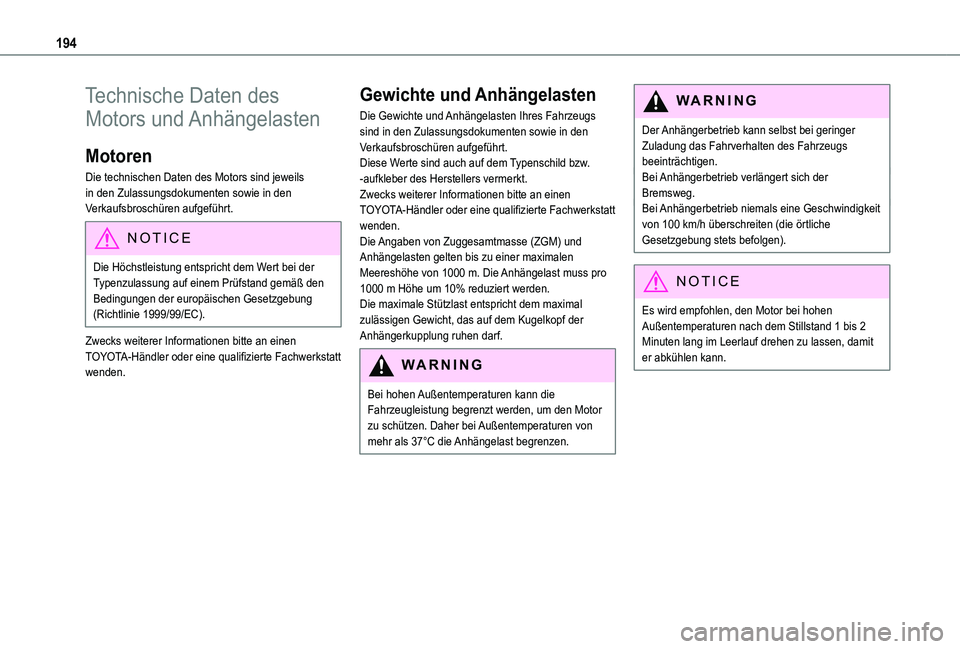

194
Technische Daten des
Motors und Anhängelasten
Motoren
Die technischen Daten des Motors sind jeweils in den Zulassungsdokumenten sowie in den Verkaufsbroschüren aufgeführt.
NOTIC E
Die Höchstleistung entspricht dem Wert bei der Typenzulassung auf einem Prüfstand gemäß den Bedingungen der europäischen Gesetzgebung (Richtlinie 1999/99/EC).
Zwecks weiterer Informationen bitte an einen TOYOTA-Händler oder eine qualifizierte Fachwerkstatt wenden.
Gewichte und Anhängelasten
Die Gewichte und Anhängelasten Ihres Fahrzeugs sind in den Zulassungsdokumenten sowie in den Verkaufsbroschüren aufgeführt.Diese Werte sind auch auf dem Typenschild bzw. -aufkleber des Herstellers vermerkt.Zwecks weiterer Informationen bitte an einen TOYOTA-Händler oder eine qualifizierte Fachwerkstatt wenden.Die Angaben von Zuggesamtmasse (ZGM) und Anhängelasten gelten bis zu einer maximalen Meereshöhe von 1000 m. Die Anhängelast muss pro 1000 m Höhe um 10% reduziert werden.Die maximale Stützlast entspricht dem maximal zulässigen Gewicht, das auf dem Kugelkopf der Anhängerkupplung ruhen darf.
WARNI NG
Bei hohen Außentemperaturen kann die Fahrzeugleistung begrenzt werden, um den Motor zu schützen. Daher bei Außentemperaturen von mehr als 37°C die Anhängelast begrenzen.
WARNI NG
Der Anhängerbetrieb kann selbst bei geringer Zuladung das Fahrverhalten des Fahrzeugs beeinträchtigen.Bei Anhängerbetrieb verlängert sich der Bremsweg.Bei Anhängerbetrieb niemals eine Geschwindigkeit von 100 km/h überschreiten (die örtliche Gesetzgebung stets befolgen).
NOTIC E
Es wird empfohlen, den Motor bei hohen Außentemperaturen nach dem Stillstand 1 bis 2 Minuten lang im Leerlauf drehen zu lassen, damit er abkühlen kann.

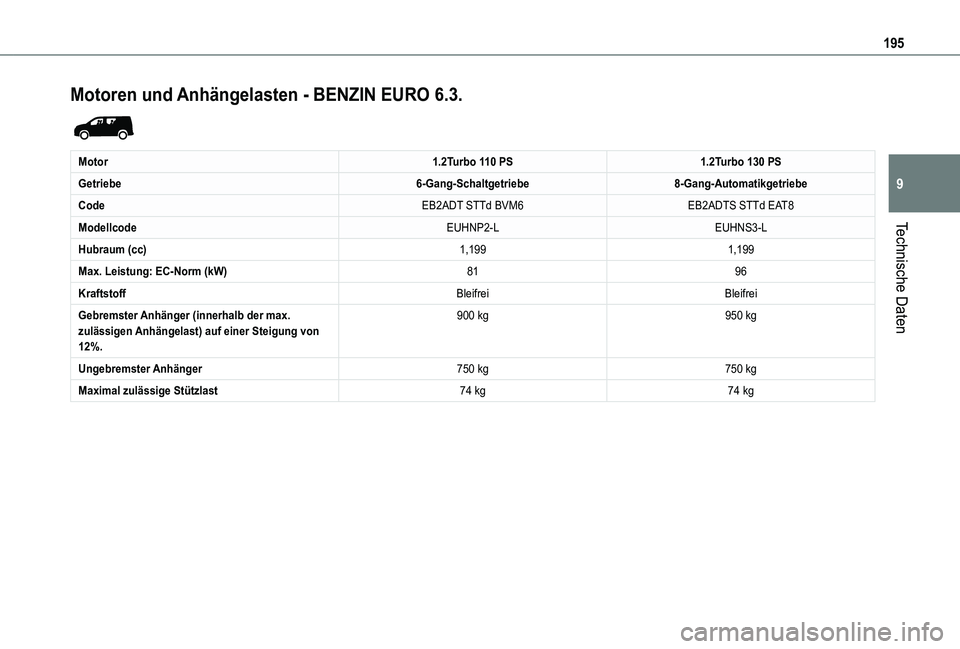

195
Technische Daten
9
Motoren und Anhängelasten - BENZIN EURO 6.3.

Motor1.2Turbo 110 PS1.2Turbo 130 PS
Getriebe6-Gang-Schaltgetriebe8-Gang-Automatikgetriebe
CodeEB2ADT STTd BVM6EB2ADTS STTd EAT8
ModellcodeEUHNP2-LEUHNS3-L
Hubraum (cc)1,1991,199
Max. Leistung: EC-Norm (kW)8196
KraftstoffBleifreiBleifrei
Gebremster Anhänger (innerhalb der max. zulässigen Anhängelast) auf einer Steigung von 12%.
900 kg950 kg
Ungebremster Anhänger750 kg750 kg
Maximal zulässige Stützlast74 kg74 kg

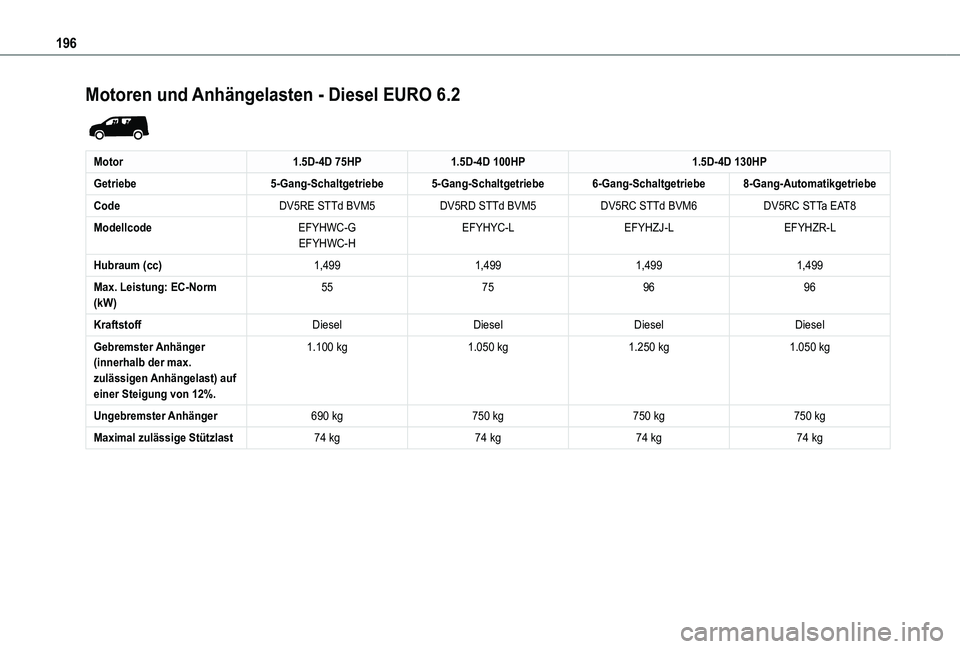

196
Motoren und Anhängelasten - Diesel EURO 6.2

Motor1.5D-4D 75HP1.5D-4D 100HP1.5D-4D 130HP
Getriebe5-Gang-Schaltgetriebe5-Gang-Schaltgetriebe6-Gang-Schaltgetriebe8-Gang-Automatikgetriebe
CodeDV5RE STTd BVM5DV5RD STTd BVM5DV5RC STTd BVM6DV5RC STTa EAT8
ModellcodeEFYHWC-GEFYHWC-HEFYHYC-LEFYHZJ-LEFYHZR-L
Hubraum (cc)1,4991,4991,4991,499
Max. Leistung: EC-Norm (kW)55759696
KraftstoffDieselDieselDieselDiesel
Gebremster Anhänger (innerhalb der max. zulässigen Anhängelast) auf einer Steigung von 12%.
1.100 kg1.050 kg1.250 kg1.050 kg
Ungebremster Anhänger 690 kg750 kg750 kg750 kg
Maximal zulässige Stützlast 74 kg74 kg74 kg74 kg

197
Technische Daten
9
Identifizierungsplaketten
Verschiedene sichtbare Markierungen zur Identifizierung Ihres Fahrzeugs.

A. Fahrzeugidentifizierungsnummer (VIN), unter der Motorhaube Auf dem Chassis eingestanzt, in der Nähe des rechten Vorderkastens.B. Fahrzeugidentifizierungsnummer (VIN), am ArmaturenbrettAuf einem Schild, sichtbar durch die Windschutzscheibe.C. Herstellerschild.An der B-Säule befestigt, links oder rechts.Enthält die folgenden Informationen:– Herstellername.
– Europäische Typengenehmigungsnummer für das gesamte Fahrzeug.– Fahrzeugidentifizierungsnummer (VIN).
– Zulässiges Gesamtgewicht (GVW).– Bruttozuggewicht (GTW).– Maximale Vorderachslast.– Maximale Hinterachslast.D. Reifen / Farbcode-Aufkleber.

Befestigt an der Fahrertür.Enthält die folgenden Reifeninformationen:– Reifendruck, unbeladen und beladen.– Reifenspezifikation, die sich aus den Abmessungen und dem Typ sowie den Tragfähigkeits- und Geschwindigkeitsindizes zusammensetzt.– Reifendruck des Ersatzreifens.Gibt auch den Farbcode an.
NOTIC E
Das Fahrzeug kann original mit Reifen mit höheren Tragfähigkeits- und Geschwindigkeitsindizes als auf dem Aufkleber angegeben ausgestattet sein, ohne Auswirkungen auf den Reifendruck (bei kalten Reifen).

198
Bluetooth®-Audiosystem

NOTIC E
Die beschriebenen Funktionen und Einstellungen variieren je nach Version und Konfiguration Ihres Fahrzeugs.
WARNI NG
Aus Sicherheitsgründen und um unzulässige Ablenkung des Fahrers zu vermeiden, darf das
Koppeln von Bluetooth-Mobiltelefonen mit der Bluetooth-Freisprechfunktion des Audiosystems nur bei stehendem Fahrzeug und eingeschalteter Zündung durchgeführt werden.
WARNI NG
Ihr Audiosystem ist so kodiert, dass es nur in Ihrem Fahrzeug betrieben werden kann.Alle Arbeiten am System müssen ausschließlich von einem Händler oder einer Fachwerkstatt ausgeführt werden, um Gefahr von Stromschlag, Brand oder mechanischen Defekten zu vermeiden.
NOTIC E
Um ein Entladen der Batterie zu vermeiden, das Audiosystem nach einigen Minuten ausschalten, wenn der Motor nicht läuft.
Erste Schritte
Drücken: Ein/AusDrehen: LautstärkeregelungKurz drücken: Wechselt Audioquelle (Radio; USB; AUX (falls Gerät angeschlossen); CD; Streaming).Lang drücken: Ruft Menü Telefon auf (falls ein Telefon verbunden ist).Klangeinstellung:Fader vorn/hinten, Balance recht/links, Bässe/Höhen; Loudness; Klangfeld.Aktivieren/Deaktivieren der automatischen Lautstärkeanpassung (entsprechend Fahrgeschwindigkeit).Radio :
Kurz drücken: Zeigt Liste der Radiosender an.Lang drücken: Aktualisiert Liste.Medien:Kurz drücken: Zeigt Liste der Ordner an.Lang drücken: Zeigt verfügbare Sortiermöglichkeiten.Schaltet Anzeigeinhalt um, wie folgt:Datum; Audiofunktionen; Fahrtcomputer; Telefon.Verknüpfte Menüs anzeigen oder bestätigen.
Tasten 1 bis 6Kurz drücken: Wählt Speichersender.Lang drücken: Radiosender speichern.Radio:Automatischer schrittweiser Sendersuchlauf nach oben/unten.Medien:Vorigen/nächsten Titel auf CD, USB, im Streaming wählen.Eine Liste durchsuchenRadio:Manueller schrittweiser Sendersuchlauf nach oben/unten.
Wählt vorigen/nächsten MP3-OrdnernMedien:Vorigen/nächsten Ordner/Genre/Interpreten/ bzw. vorige/nächste Wiedergabeliste auf USB-Gerät wählen.Eine Liste durchsuchen.Aktuellen Vorgang abbrechen.Eine Ebene nach oben (Menü oder Ordner).Hauptmenü aufrufen.

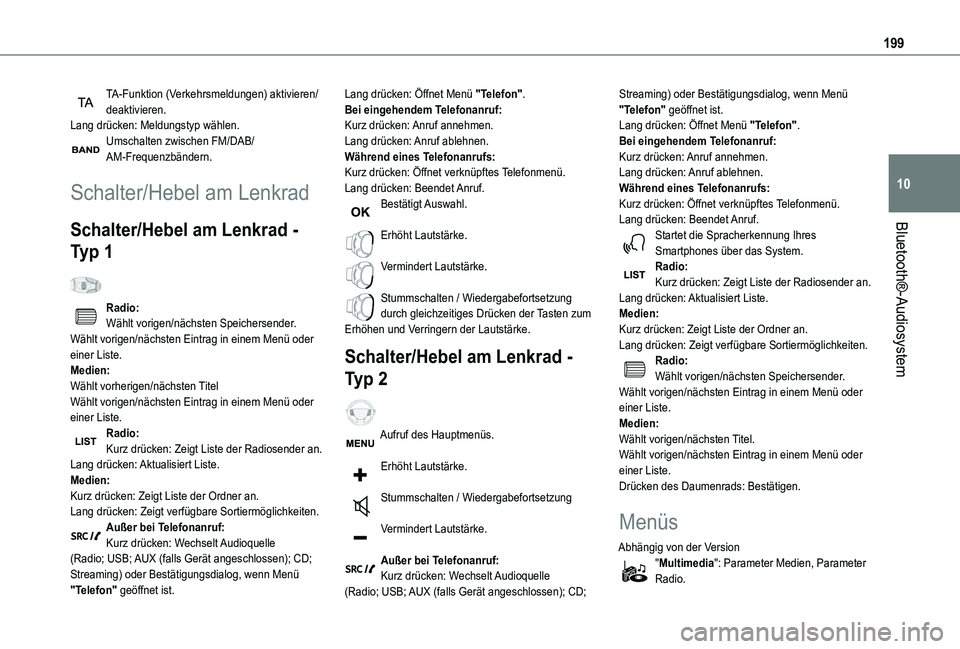

199
Bluetooth®-Audiosystem
10
TA-Funktion (Verkehrsmeldungen) aktivieren/deaktivieren.Lang drücken: Meldungstyp wählen.Umschalten zwischen FM/DAB/AM-Frequenzbändern.
Schalter/Hebel am Lenkrad
Schalter/Hebel am Lenkrad -
Typ 1
Radio:Wählt vorigen/nächsten Speichersender.Wählt vorigen/nächsten Eintrag in einem Menü oder einer Liste.Medien:Wählt vorherigen/nächsten TitelWählt vorigen/nächsten Eintrag in einem Menü oder einer Liste.Radio:
Kurz drücken: Zeigt Liste der Radiosender an.Lang drücken: Aktualisiert Liste.Medien:Kurz drücken: Zeigt Liste der Ordner an.Lang drücken: Zeigt verfügbare Sortiermöglichkeiten.Außer bei Telefonanruf:Kurz drücken: Wechselt Audioquelle (Radio; USB; AUX (falls Gerät angeschlossen); CD; Streaming) oder Bestätigungsdialog, wenn Menü "Telefon" geöffnet ist.
Lang drücken: Öffnet Menü "Telefon".Bei eingehendem Telefonanruf:Kurz drücken: Anruf annehmen.Lang drücken: Anruf ablehnen.Während eines Telefonanrufs:Kurz drücken: Öffnet verknüpftes Telefonmenü.Lang drücken: Beendet Anruf.Bestätigt Auswahl.
Erhöht Lautstärke.
Vermindert Lautstärke.
Stummschalten / Wiedergabefortsetzung durch gleichzeitiges Drücken der Tasten zum Erhöhen und Verringern der Lautstärke.
Schalter/Hebel am Lenkrad -
Typ 2
Aufruf des Hauptmenüs.
Erhöht Lautstärke.
Stummschalten / Wiedergabefortsetzung
Vermindert Lautstärke.
Außer bei Telefonanruf:Kurz drücken: Wechselt Audioquelle (Radio; USB; AUX (falls Gerät angeschlossen); CD;
Streaming) oder Bestätigungsdialog, wenn Menü "Telefon" geöffnet ist.Lang drücken: Öffnet Menü "Telefon".Bei eingehendem Telefonanruf:Kurz drücken: Anruf annehmen.Lang drücken: Anruf ablehnen.Während eines Telefonanrufs:Kurz drücken: Öffnet verknüpftes Telefonmenü.Lang drücken: Beendet Anruf.Startet die Spracherkennung Ihres Smartphones über das System.Radio:Kurz drücken: Zeigt Liste der Radiosender an.Lang drücken: Aktualisiert Liste.Medien:Kurz drücken: Zeigt Liste der Ordner an.Lang drücken: Zeigt verfügbare Sortiermöglichkeiten.Radio:Wählt vorigen/nächsten Speichersender.Wählt vorigen/nächsten Eintrag in einem Menü oder einer Liste.Medien:Wählt vorigen/nächsten Titel.
Wählt vorigen/nächsten Eintrag in einem Menü oder einer Liste.Drücken des Daumenrads: Bestätigen.
Menüs
Abhängig von der Version"Multimedia": Parameter Medien, Parameter Radio.

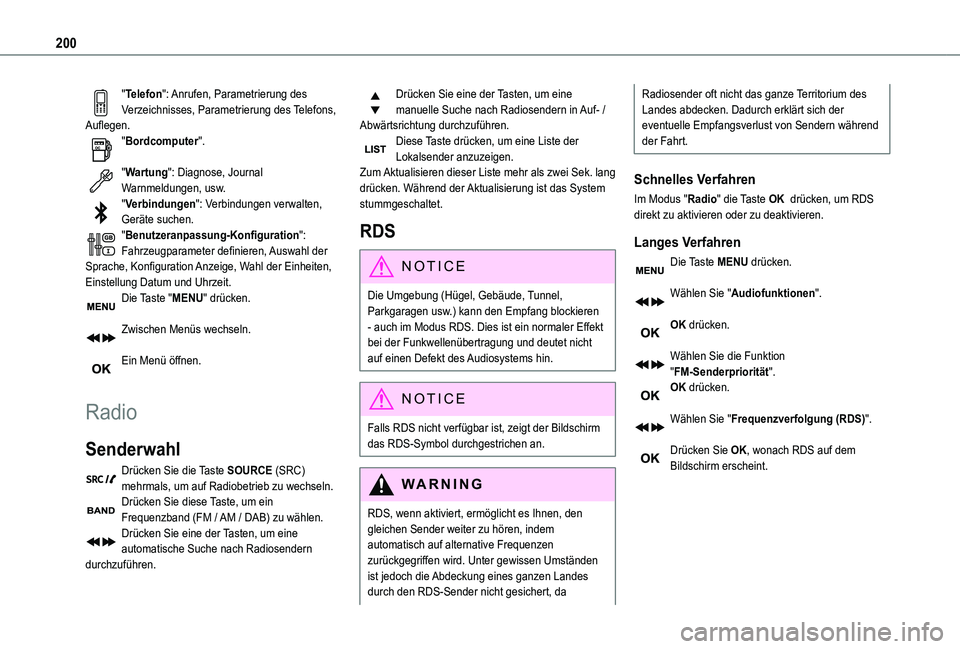

200
"Telefon": Anrufen, Parametrierung des Verzeichnisses, Parametrierung des Telefons, Auflegen."Bordcomputer".
"Wartung": Diagnose, Journal Warnmeldungen, usw."Verbindungen": Verbindungen verwalten, Geräte suchen."Benutzeranpassung-Konfiguration": Fahrzeugparameter definieren, Auswahl der Sprache, Konfiguration Anzeige, Wahl der Einheiten, Einstellung Datum und Uhrzeit.Die Taste "MENU" drücken.
Zwischen Menüs wechseln.
Ein Menü öffnen.
Radio
Senderwahl
Drücken Sie die Taste SOURCE (SRC) mehrmals, um auf Radiobetrieb zu wechseln.Drücken Sie diese Taste, um ein Frequenzband (FM / AM / DAB) zu wählen.Drücken Sie eine der Tasten, um eine automatische Suche nach Radiosendern durchzuführen.
Drücken Sie eine der Tasten, um eine manuelle Suche nach Radiosendern in Auf- / Abwärtsrichtung durchzuführen.Diese Taste drücken, um eine Liste der Lokalsender anzuzeigen.Zum Aktualisieren dieser Liste mehr als zwei Sek. lang drücken. Während der Aktualisierung ist das System stummgeschaltet.
RDS
NOTIC E
Die Umgebung (Hügel, Gebäude, Tunnel, Parkgaragen usw.) kann den Empfang blockieren - auch im Modus RDS. Dies ist ein normaler Effekt bei der Funkwellenübertragung und deutet nicht auf einen Defekt des Audiosystems hin.
NOTIC E
Falls RDS nicht verfügbar ist, zeigt der Bildschirm das RDS-Symbol durchgestrichen an.
WARNI NG
RDS, wenn aktiviert, ermöglicht es Ihnen, den gleichen Sender weiter zu hören, indem automatisch auf alternative Frequenzen zurückgegriffen wird. Unter gewissen Umständen ist jedoch die Abdeckung eines ganzen Landes durch den RDS-Sender nicht gesichert, da
Radiosender oft nicht das ganze Territorium des Landes abdecken. Dadurch erklärt sich der eventuelle Empfangsverlust von Sendern während der Fahrt.
Schnelles Verfahren
Im Modus "Radio" die Taste OK drücken, um RDS direkt zu aktivieren oder zu deaktivieren.
Langes Verfahren
Die Taste MENU drücken.
Wählen Sie "Audiofunktionen".
OK drücken.
Wählen Sie die Funktion "FM-Senderpriorität".OK drücken.
Wählen Sie "Frequenzverfolgung (RDS)".
Drücken Sie OK, wonach RDS auf dem Bildschirm erscheint.
