TOYOTA PROACE CITY 2021 Betriebsanleitungen (in German)

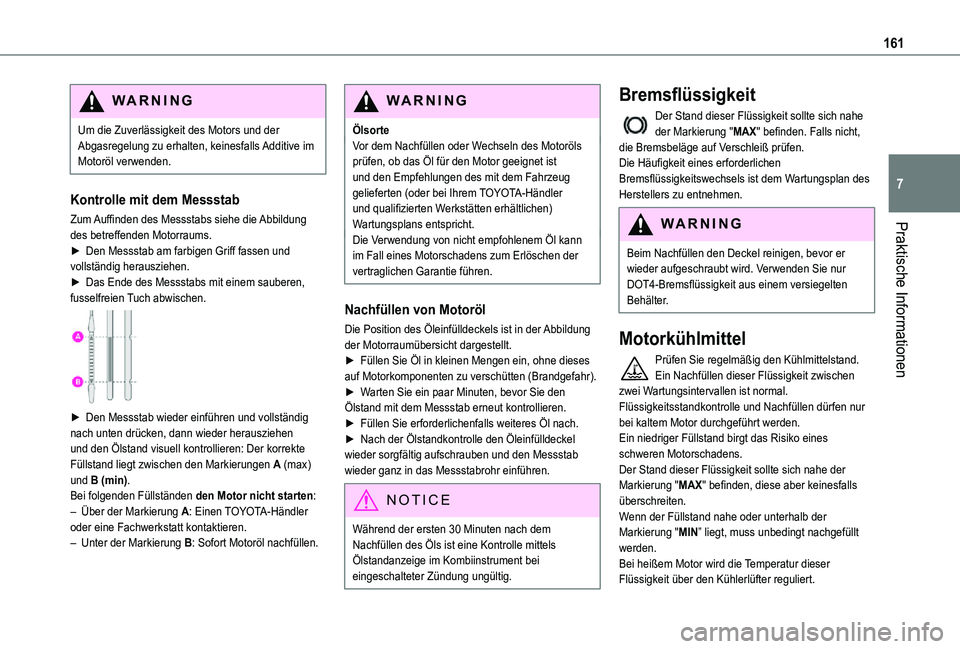

161
Praktische Informationen
7
WARNI NG
Um die Zuverlässigkeit des Motors und der Abgasregelung zu erhalten, keinesfalls Additive im Motoröl verwenden.
Kontrolle mit dem Messstab
Zum Auffinden des Messstabs siehe die Abbildung des betreffenden Motorraums.► Den Messstab am farbigen Griff fassen und vollständig herausziehen.► Das Ende des Messstabs mit einem sauberen, fusselfreien Tuch abwischen.

► Den Messstab wieder einführen und vollständig nach unten drücken, dann wieder herausziehen und den Ölstand visuell kontrollieren: Der korrekte Füllstand liegt zwischen den Markierungen A (max) und B (min).Bei folgenden Füllständen den Motor nicht starten:– Über der Markierung A: Einen TOYOTA-Händler oder eine Fachwerkstatt kontaktieren.– Unter der Markierung B: Sofort Motoröl nachfüllen.
WARNI NG
ÖlsorteVor dem Nachfüllen oder Wechseln des Motoröls prüfen, ob das Öl für den Motor geeignet ist und den Empfehlungen des mit dem Fahrzeug gelieferten (oder bei Ihrem TOYOTA-Händler und qualifizierten Werkstätten erhältlichen) Wartungsplans entspricht.Die Verwendung von nicht empfohlenem Öl kann im Fall eines Motorschadens zum Erlöschen der vertraglichen Garantie führen.
Nachfüllen von Motoröl
Die Position des Öleinfülldeckels ist in der Abbildung der Motorraumübersicht dargestellt.► Füllen Sie Öl in kleinen Mengen ein, ohne dieses auf Motorkomponenten zu verschütten (Brandgefahr).► Warten Sie ein paar Minuten, bevor Sie den Ölstand mit dem Messstab erneut kontrollieren.► Füllen Sie erforderlichenfalls weiteres Öl nach.► Nach der Ölstandkontrolle den Öleinfülldeckel
wieder sorgfältig aufschrauben und den Messstab wieder ganz in das Messstabrohr einführen.
NOTIC E
Während der ersten 30 Minuten nach dem Nachfüllen des Öls ist eine Kontrolle mittels Ölstandanzeige im Kombiinstrument bei eingeschalteter Zündung ungültig.
Bremsflüssigkeit
Der Stand dieser Flüssigkeit sollte sich nahe der Markierung "MAX" befinden. Falls nicht, die Bremsbeläge auf Verschleiß prüfen.Die Häufigkeit eines erforderlichen Bremsflüssigkeitswechsels ist dem Wartungsplan des Herstellers zu entnehmen.
WARNI NG
Beim Nachfüllen den Deckel reinigen, bevor er wieder aufgeschraubt wird. Verwenden Sie nur DOT4-Bremsflüssigkeit aus einem versiegelten Behälter.
Motorkühlmittel
Prüfen Sie regelmäßig den Kühlmittelstand.Ein Nachfüllen dieser Flüssigkeit zwischen zwei Wartungsintervallen ist normal.Flüssigkeitsstandkontrolle und Nachfüllen dürfen nur bei kaltem Motor durchgeführt werden.Ein niedriger Füllstand birgt das Risiko eines schweren Motorschadens.Der Stand dieser Flüssigkeit sollte sich nahe der Markierung "MAX" befinden, diese aber keinesfalls überschreiten.Wenn der Füllstand nahe oder unterhalb der Markierung "MIN” liegt, muss unbedingt nachgefüllt werden.Bei heißem Motor wird die Temperatur dieser Flüssigkeit über den Kühlerlüfter reguliert.

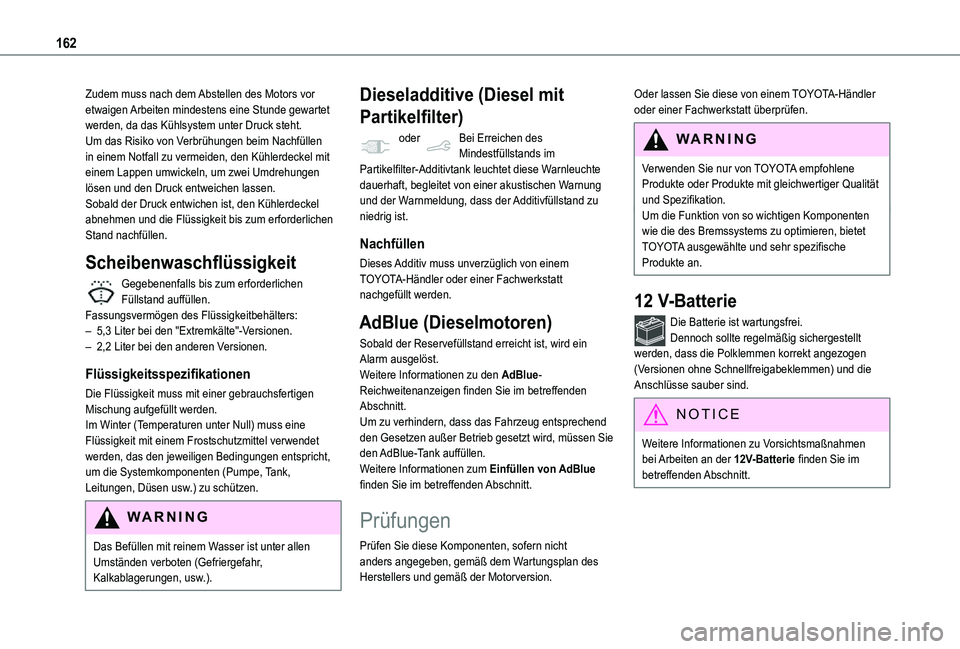

162
Zudem muss nach dem Abstellen des Motors vor etwaigen Arbeiten mindestens eine Stunde gewartet werden, da das Kühlsystem unter Druck steht.Um das Risiko von Verbrühungen beim Nachfüllen in einem Notfall zu vermeiden, den Kühlerdeckel mit einem Lappen umwickeln, um zwei Umdrehungen lösen und den Druck entweichen lassen.Sobald der Druck entwichen ist, den Kühlerdeckel abnehmen und die Flüssigkeit bis zum erforderlichen Stand nachfüllen.
Scheibenwaschflüssigkeit
Gegebenenfalls bis zum erforderlichen Füllstand auffüllen.Fassungsvermögen des Flüssigkeitbehälters:– 5,3 Liter bei den "Extremkälte"-Versionen.– 2,2 Liter bei den anderen Versionen.
Flüssigkeitsspezifikationen
Die Flüssigkeit muss mit einer gebrauchsfertigen Mischung aufgefüllt werden.Im Winter (Temperaturen unter Null) muss eine Flüssigkeit mit einem Frostschutzmittel verwendet
werden, das den jeweiligen Bedingungen entspricht, um die Systemkomponenten (Pumpe, Tank, Leitungen, Düsen usw.) zu schützen.
WARNI NG
Das Befüllen mit reinem Wasser ist unter allen Umständen verboten (Gefriergefahr, Kalkablagerungen, usw.).
Dieseladditive (Diesel mit
Partikelfilter)
oder Bei Erreichen des Mindestfüllstands im Partikelfilter-Additivtank leuchtet diese Warnleuchte dauerhaft, begleitet von einer akustischen Warnung und der Warnmeldung, dass der Additivfüllstand zu niedrig ist.
Nachfüllen
Dieses Additiv muss unverzüglich von einem TOYOTA-Händler oder einer Fachwerkstatt nachgefüllt werden.
AdBlue (Dieselmotoren)
Sobald der Reservefüllstand erreicht ist, wird ein Alarm ausgelöst.Weitere Informationen zu den AdBlue-Reichweitenanzeigen finden Sie im betreffenden Abschnitt.Um zu verhindern, dass das Fahrzeug entsprechend den Gesetzen außer Betrieb gesetzt wird, müssen Sie
den AdBlue-Tank auffüllen.Weitere Informationen zum Einfüllen von AdBlue finden Sie im betreffenden Abschnitt.
Prüfungen
Prüfen Sie diese Komponenten, sofern nicht anders angegeben, gemäß dem Wartungsplan des Herstellers und gemäß der Motorversion.
Oder lassen Sie diese von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen.
WARNI NG
Verwenden Sie nur von TOYOTA empfohlene Produkte oder Produkte mit gleichwertiger Qualität und Spezifikation.Um die Funktion von so wichtigen Komponenten wie die des Bremssystems zu optimieren, bietet
TOYOTA ausgewählte und sehr spezifische Produkte an.
12 V-Batterie
Die Batterie ist wartungsfrei.Dennoch sollte regelmäßig sichergestellt werden, dass die Polklemmen korrekt angezogen (Versionen ohne Schnellfreigabeklemmen) und die Anschlüsse sauber sind.
NOTIC E
Weitere Informationen zu Vorsichtsmaßnahmen bei Arbeiten an der 12V-Batterie finden Sie im betreffenden Abschnitt.

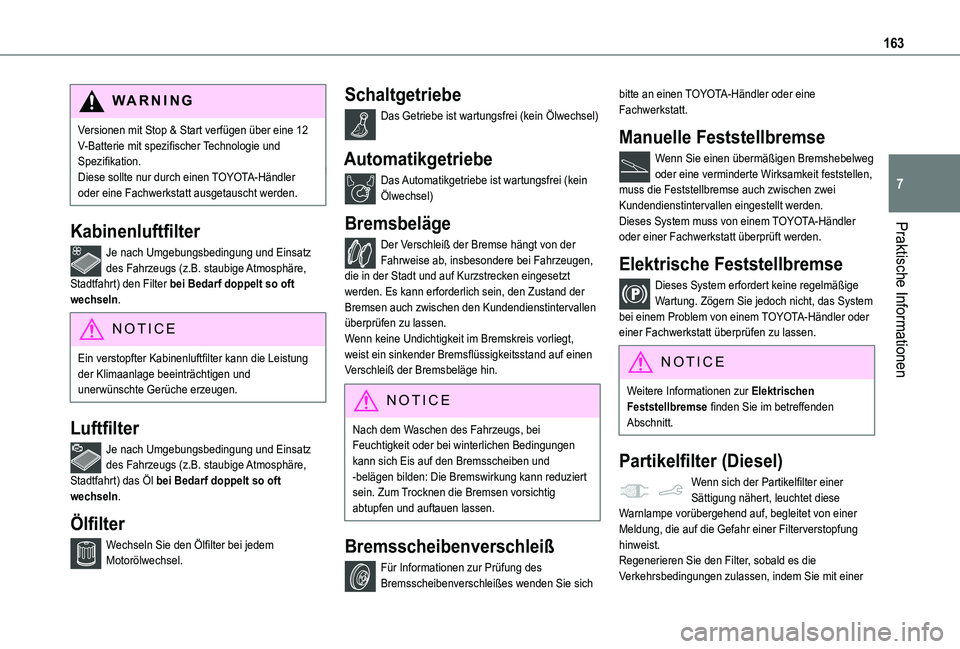

163
Praktische Informationen
7
WARNI NG
Versionen mit Stop & Start verfügen über eine 12 V-Batterie mit spezifischer Technologie und Spezifikation.Diese sollte nur durch einen TOYOTA-Händler oder eine Fachwerkstatt ausgetauscht werden.
Kabinenluftfilter
Je nach Umgebungsbedingung und Einsatz des Fahrzeugs (z.B. staubige Atmosphäre, Stadtfahrt) den Filter bei Bedarf doppelt so oft wechseln.
NOTIC E
Ein verstopfter Kabinenluftfilter kann die Leistung der Klimaanlage beeinträchtigen und unerwünschte Gerüche erzeugen.
Luftfilter
Je nach Umgebungsbedingung und Einsatz des Fahrzeugs (z.B. staubige Atmosphäre, Stadtfahrt) das Öl bei Bedarf doppelt so oft wechseln.
Ölfilter
Wechseln Sie den Ölfilter bei jedem Motorölwechsel.
Schaltgetriebe
Das Getriebe ist wartungsfrei (kein Ölwechsel)
Automatikgetriebe
Das Automatikgetriebe ist wartungsfrei (kein Ölwechsel)
Bremsbeläge
Der Verschleiß der Bremse hängt von der Fahrweise ab, insbesondere bei Fahrzeugen, die in der Stadt und auf Kurzstrecken eingesetzt werden. Es kann erforderlich sein, den Zustand der Bremsen auch zwischen den Kundendienstintervallen überprüfen zu lassen.Wenn keine Undichtigkeit im Bremskreis vorliegt, weist ein sinkender Bremsflüssigkeitsstand auf einen Verschleiß der Bremsbeläge hin.
NOTIC E
Nach dem Waschen des Fahrzeugs, bei
Feuchtigkeit oder bei winterlichen Bedingungen kann sich Eis auf den Bremsscheiben und -belägen bilden: Die Bremswirkung kann reduziert sein. Zum Trocknen die Bremsen vorsichtig abtupfen und auftauen lassen.
Bremsscheibenverschleiß
Für Informationen zur Prüfung des Bremsscheibenverschleißes wenden Sie sich
bitte an einen TOYOTA-Händler oder eine Fachwerkstatt.
Manuelle Feststellbremse
Wenn Sie einen übermäßigen Bremshebelweg oder eine verminderte Wirksamkeit feststellen, muss die Feststellbremse auch zwischen zwei Kundendienstintervallen eingestellt werden.Dieses System muss von einem TOYOTA-Händler oder einer Fachwerkstatt überprüft werden.
Elektrische Feststellbremse
Dieses System erfordert keine regelmäßige Wartung. Zögern Sie jedoch nicht, das System bei einem Problem von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen zu lassen.
NOTIC E
Weitere Informationen zur Elektrischen Feststellbremse finden Sie im betreffenden Abschnitt.
Partikelfilter (Diesel)
Wenn sich der Partikelfilter einer Sättigung nähert, leuchtet diese Warnlampe vorübergehend auf, begleitet von einer Meldung, die auf die Gefahr einer Filterverstopfung hinweist.Regenerieren Sie den Filter, sobald es die Verkehrsbedingungen zulassen, indem Sie mit einer

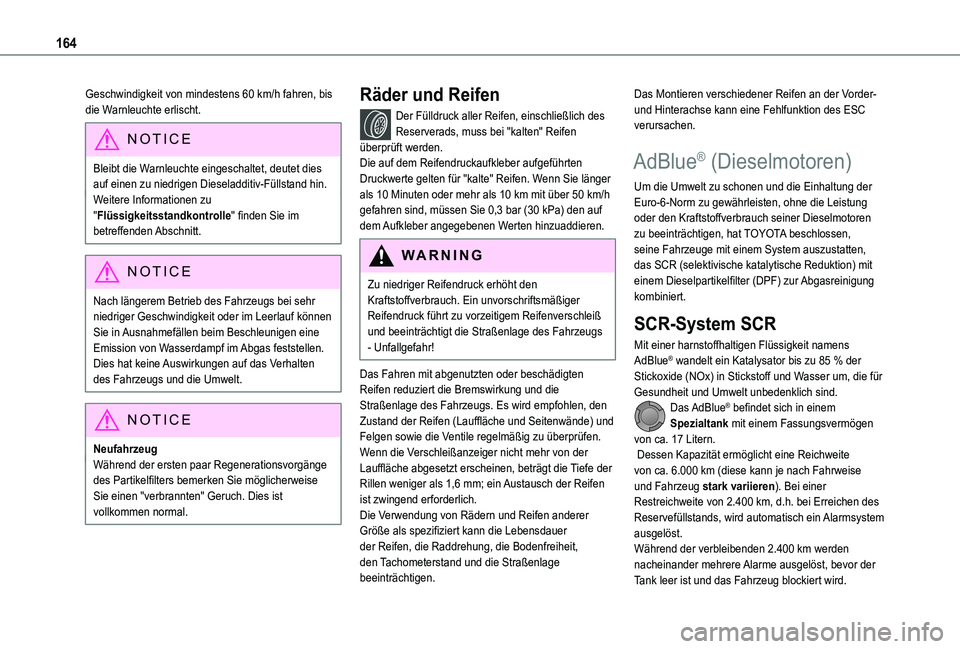

164
Geschwindigkeit von mindestens 60 km/h fahren, bis die Warnleuchte erlischt.
NOTIC E
Bleibt die Warnleuchte eingeschaltet, deutet dies auf einen zu niedrigen Dieseladditiv-Füllstand hin.Weitere Informationen zu "Flüssigkeitsstandkontrolle" finden Sie im betreffenden Abschnitt.
NOTIC E
Nach längerem Betrieb des Fahrzeugs bei sehr niedriger Geschwindigkeit oder im Leerlauf können Sie in Ausnahmefällen beim Beschleunigen eine Emission von Wasserdampf im Abgas feststellen. Dies hat keine Auswirkungen auf das Verhalten des Fahrzeugs und die Umwelt.
NOTIC E
NeufahrzeugWährend der ersten paar Regenerationsvorgänge des Partikelfilters bemerken Sie möglicherweise Sie einen "verbrannten" Geruch. Dies ist vollkommen normal.
Räder und Reifen
Der Fülldruck aller Reifen, einschließlich des Reserverads, muss bei "kalten" Reifen überprüft werden.Die auf dem Reifendruckaufkleber aufgeführten Druckwerte gelten für "kalte" Reifen. Wenn Sie länger als 10 Minuten oder mehr als 10 km mit über 50 km/h gefahren sind, müssen Sie 0,3 bar (30 kPa) den auf dem Aufkleber angegebenen Werten hinzuaddieren.
WARNI NG
Zu niedriger Reifendruck erhöht den Kraftstoffverbrauch. Ein unvorschriftsmäßiger Reifendruck führt zu vorzeitigem Reifenverschleiß und beeinträchtigt die Straßenlage des Fahrzeugs - Unfallgefahr!
Das Fahren mit abgenutzten oder beschädigten Reifen reduziert die Bremswirkung und die Straßenlage des Fahrzeugs. Es wird empfohlen, den Zustand der Reifen (Lauffläche und Seitenwände) und Felgen sowie die Ventile regelmäßig zu überprüfen.Wenn die Verschleißanzeiger nicht mehr von der Lauffläche abgesetzt erscheinen, beträgt die Tiefe der Rillen weniger als 1,6 mm; ein Austausch der Reifen ist zwingend erforderlich.Die Verwendung von Rädern und Reifen anderer Größe als spezifiziert kann die Lebensdauer der Reifen, die Raddrehung, die Bodenfreiheit, den Tachometerstand und die Straßenlage beeinträchtigen.
Das Montieren verschiedener Reifen an der Vorder- und Hinterachse kann eine Fehlfunktion des ESC verursachen.
AdBlue® (Dieselmotoren)
Um die Umwelt zu schonen und die Einhaltung der Euro-6-Norm zu gewährleisten, ohne die Leistung oder den Kraftstoffverbrauch seiner Dieselmotoren zu beeinträchtigen, hat TOYOTA beschlossen, seine Fahrzeuge mit einem System auszustatten, das SCR (selektivische katalytische Reduktion) mit einem Dieselpartikelfilter (DPF) zur Abgasreinigung kombiniert.
SCR-System SCR
Mit einer harnstoffhaltigen Flüssigkeit namens AdBlue® wandelt ein Katalysator bis zu 85 % der Stickoxide (NOx) in Stickstoff und Wasser um, die für Gesundheit und Umwelt unbedenklich sind.Das AdBlue® befindet sich in einem Spezialtank mit einem Fassungsvermögen von ca. 17 Litern.
Dessen Kapazität ermöglicht eine Reichweite von ca. 6.000 km (diese kann je nach Fahrweise und Fahrzeug stark variieren). Bei einer Restreichweite von 2.400 km, d.h. bei Erreichen des Reservefüllstands, wird automatisch ein Alarmsystem ausgelöst.Während der verbleibenden 2.400 km werden nacheinander mehrere Alarme ausgelöst, bevor der Tank leer ist und das Fahrzeug blockiert wird.

165
Praktische Informationen
7
NOTIC E
Weitere Informationen zu den Warn- und Kontrollleuchten und den zugehörigen Warnmeldungen bzw. Anzeigen finden Sie in den entsprechenden Abschnitten.
WARNI NG
Sobald der AdBlue®-Tank leer ist, verhindert
gesetzlich vorgeschriebene Startsperre einen Neustart des Motors.Bei einem fehlerhaften SCR-System entspricht der Emissionswert des Fahrzeugs nicht mehr der Euro-6-Norm: Das Fahrzeug wird umweltschädlich.Im Fall einer bestätigten SCR-Systemstörung ist es unerlässlich, einen TOYOTA-Händler oder eine Fachwerkstatt aufzusuchen. Nach 1.100 km wird automatisch eine Vorrichtung aktiviert, die das Starten des Motors verhindert.In beiden Fällen zeigt eine Reichweitenanzeige die Strecke an, die zurückgelegt werden kann, bevor das Fahrzeug außer Betrieb gesetzt wird.
NOTIC E
Gefrieren von AdBlue®
AdBlue® gefriert bei Temperaturen unter ca. -11°C.Das SCR-System beinhaltet eine Heizung für den AdBlue®-Tank, damit Sie auch bei sehr kalten Bedingungen weiterfahren können.
Einfüllen von AdBlue®
Es wird empfohlen, AdBlue®nachzufüllen, sobald die erste Warnung auf ein Erreichen des Reservefüllstands hinweist.
WARNI NG
Um sicherzustellen, dass das SCR-System korrekt arbeitet:– Nur AdBlue® gemäß ISO 22241 einfüllen.– Niemals AdBlue® in einen anderen Behälter umfüllen, da es sonst seine Reinheit verliert.– AdBlue® niemals mit Wasser verdünnen.
AdBlue® ist bei TOYOTA-Händlern oder in einer qualifizierte Fachwerkstatt erhältlich.
NOTIC E
Viele Tankstellen weisen AdBlue®-Zapfsäulen auf, die speziell auf Pkw ausgelegt sind.
WARNI NG
Niemals von AdBlue®-Zapfsäulen für Lkw auffüllen.
Empfehlungen zur Lagerung
AdBlue® gefriert bei etwa -11°C und zerfällt bei über +25°C. Die Behälter sollten in einem kühlen Bereich gelagert und vor direkter Sonneneinstrahlung geschützt werden.
Unter diesen Bedingungen kann die Flüssigkeit mindestens ein Jahr lang aufbewahrt werden.Falls die Flüssigkeit eingefroren ist, kann sie verwendet werden, sobald sie in der Umgebungsluft vollständig aufgetaut ist.
WARNI NG
Niemals AdBlue®-Behälter im Fahrzeug aufbewahren.
Vorsichtsmaßregeln bei der Verwendung
AdBlue® ist eine Lösung auf Harnstoffbasis. Diese Flüssigkeit ist nicht brennbar, farblos und geruchlos (bei kühler Lagerung).Bei Kontakt mit der Haut die betroffene Stelle mit Seife und fließendem Wasser abwaschen. Bei Kontakt mit den Augen diese sofort mit viel Wasser oder mit einer Augenspüllösung für mindestens 15 Minuten spülen. Suchen Sie einen Arzt auf, wenn Sie ein anhaltendes Brennen oder eine Reizung spüren.Bei Verschlucken sofort den Mund mit sauberem Wasser ausspülen und dann viel Wasser trinken.Unter bestimmten Bedingungen (z.B. bei hohen Temperaturen) kann das Risiko der Freisetzung von Ammoniak nicht ausgeschlossen werden: die Flüssigkeitsdämpfe nicht einatmen. Ammoniakdämpfe haben eine reizende Wirkung auf die Schleimhäute (Augen, Nase und Rachen).

166
WARNI NG
Lagern Sie AdBlue® außerhalb der Reichweite von Kindern im Originalbehälter.
Vorgehensweise
Vor Beginn des Nachfüllvorgangs sicherstellen, dass das Fahrzeug auf einer flachen und ebenen Fläche abgestellt ist.Bei winterlichen Bedingungen sicherstellen, dass die Temperatur des Fahrzeugs über -11°C beträgt. Andernfalls kann das AdBlue®eingefroren sein, wodurch es nicht in den Tank eingefüllt werden kann. Stellen Sie das Fahrzeug einige Stunden lang in einem wärmeren Bereich ab, damit das Auffüllen durchgeführt werden kann.
WARNI NG
Füllen Sie das AdBlue® niemals in den Dieselkraftstofftank.
WARNI NG
Bei verspritztem oder verschüttetem AdBlue® die Karosserie sofort mit kaltem Wasser abspülen oder mit einem feuchten Tuch abwischen.Falls die Flüssigkeit auskristallisiert ist, diese
Kristalle mit einem Schwamm und heißem Wasser abwischen.
WARNI NG
Wichtig: Falls nach einer Fahrzeugpanne aufgrund eines Mangels von AdBlue dieses nachgefüllt wird, ist es unerlässlich, vor dem Einschalten der Zündung ca. 5 Minuten zu warten, ohne die Fahrertür zu öffnen, das Fahrzug zu entriegeln, den Schlüssel in das Zündschloss zu stecken bzw. den Schlüssel des “Keyless-System"-Systems in den Fahrgastraum zu legen.Schalten Sie die Zündung ein und warten Sie 10 Minuten bis zum Starten des Motors.
► Schalten Sie die Zündung aus und ziehen Sie den Schlüssel vom Zündschalter ab, um den Motor abzustellen.oder► Drücken Sie bei Keyless-System den "START/STOP"-Knopf, um den Motor auszuschalten.

► Bei entriegeltem Fahrzeug und geöffneter Tankklappe den blauen Deckel des AdBlue®-Tanks gegen den Uhrzeigersinn drehen und entfernen.► Mit einem AdBlue®-Behälter: Nach der Prüfung des Verfallsdatums die Anweisungen auf dem Etikett sorgfältig durchlesen, bevor der Inhalt des Behälters in den AdBlue-Tank des Fahrzeugs eingefüllt wird.
► Mit einer AdBlue®-Pumpe: Die Zapfpistole einführen und den Tank auffüllen, bis die Zapfpistole automatisch abschaltet.
WARNI NG
Um eine Überfüllung des AdBlue®-Tanks zu vermeiden:– Aus AdBlue®-Behältern zwischen 10 und 13 Liter nachfüllen.
– Beim Nachfüllen an einer Tankstelle das Einfüllen nach der ersten automatischen Abschaltung der Zapfpistole beenden.
WARNI NG
Wenn der AdBlue®-Tank vollständig entleert ist - was durch die Meldung "AdBlue nachfüllen: Starten unmöglich" bestätigt wird - müssen mindestens 5 Liter eingefüllt werden.
Nach dem Auffüllen
► Setzen Sie den blauen Deckel wieder auf den Tankeinfüllstutzen und drehen Sie ihn bis zum Anschlag im Uhrzeigersinn.► Schließen Sie die Tankklappe.

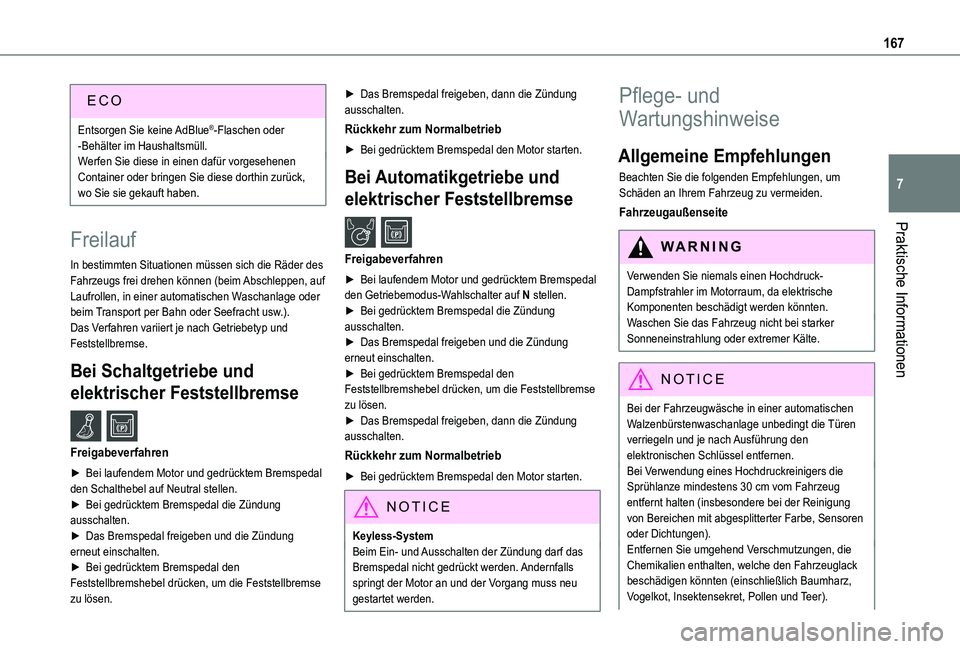

167
Praktische Informationen
7
Entsorgen Sie keine AdBlue®-Flaschen oder -Behälter im Haushaltsmüll.Werfen Sie diese in einen dafür vorgesehenen Container oder bringen Sie diese dorthin zurück, wo Sie sie gekauft haben.
Freilauf
In bestimmten Situationen müssen sich die Räder des Fahrzeugs frei drehen können (beim Abschleppen, auf Laufrollen, in einer automatischen Waschanlage oder beim Transport per Bahn oder Seefracht usw.).Das Verfahren variiert je nach Getriebetyp und Feststellbremse.
Bei Schaltgetriebe und
elektrischer Feststellbremse /
Freigabeverfahren
► Bei laufendem Motor und gedrücktem Bremspedal den Schalthebel auf Neutral stellen.► Bei gedrücktem Bremspedal die Zündung ausschalten.► Das Bremspedal freigeben und die Zündung erneut einschalten.► Bei gedrücktem Bremspedal den Feststellbremshebel drücken, um die Feststellbremse
zu lösen.
► Das Bremspedal freigeben, dann die Zündung ausschalten.
Rückkehr zum Normalbetrieb
► Bei gedrücktem Bremspedal den Motor starten.
Bei Automatikgetriebe und
elektrischer Feststellbremse /
Freigabeverfahren
► Bei laufendem Motor und gedrücktem Bremspedal den Getriebemodus-Wahlschalter auf N stellen.► Bei gedrücktem Bremspedal die Zündung ausschalten.► Das Bremspedal freigeben und die Zündung erneut einschalten.► Bei gedrücktem Bremspedal den Feststellbremshebel drücken, um die Feststellbremse zu lösen.► Das Bremspedal freigeben, dann die Zündung ausschalten.
Rückkehr zum Normalbetrieb
► Bei gedrücktem Bremspedal den Motor starten.
NOTIC E
Keyless-SystemBeim Ein- und Ausschalten der Zündung darf das Bremspedal nicht gedrückt werden. Andernfalls springt der Motor an und der Vorgang muss neu
gestartet werden.
Pflege- und
Wartungshinweise
Allgemeine Empfehlungen
Beachten Sie die folgenden Empfehlungen, um Schäden an Ihrem Fahrzeug zu vermeiden.
Fahrzeugaußenseite
WARNI NG
Verwenden Sie niemals einen Hochdruck-Dampfstrahler im Motorraum, da elektrische Komponenten beschädigt werden könnten.Waschen Sie das Fahrzeug nicht bei starker Sonneneinstrahlung oder extremer Kälte.
NOTIC E
Bei der Fahrzeugwäsche in einer automatischen Walzenbürstenwaschanlage unbedingt die Türen verriegeln und je nach Ausführung den elektronischen Schlüssel entfernen.Bei Verwendung eines Hochdruckreinigers die Sprühlanze mindestens 30 cm vom Fahrzeug entfernt halten (insbesondere bei der Reinigung von Bereichen mit abgesplitterter Farbe, Sensoren oder Dichtungen).
Entfernen Sie umgehend Verschmutzungen, die Chemikalien enthalten, welche den Fahrzeuglack beschädigen könnten (einschließlich Baumharz, Vogelkot, Insektensekret, Pollen und Teer).

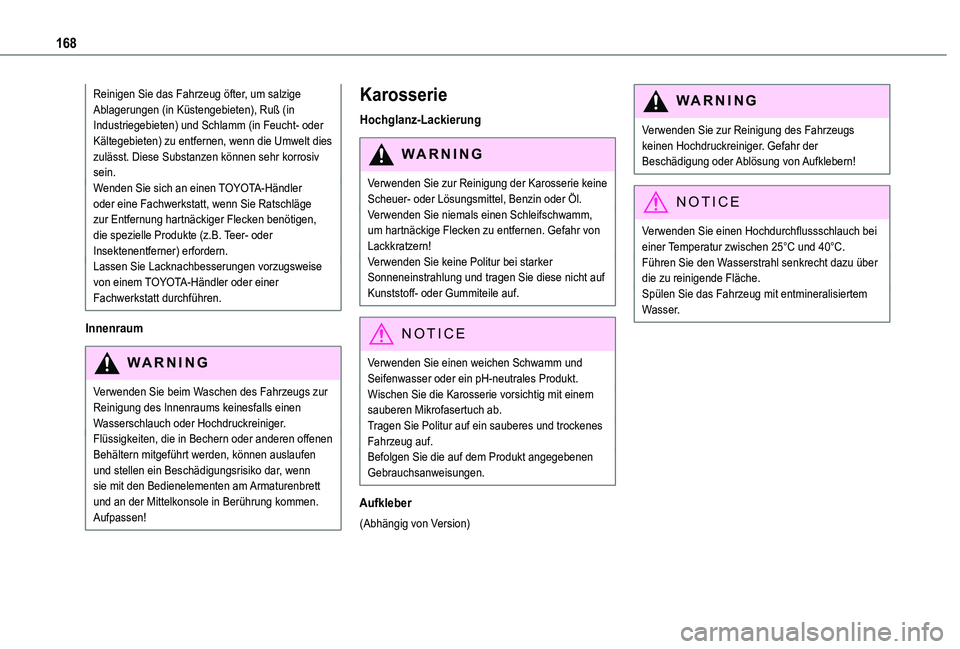

168
Reinigen Sie das Fahrzeug öfter, um salzige Ablagerungen (in Küstengebieten), Ruß (in Industriegebieten) und Schlamm (in Feucht- oder Kältegebieten) zu entfernen, wenn die Umwelt dies zulässt. Diese Substanzen können sehr korrosiv sein.Wenden Sie sich an einen TOYOTA-Händler oder eine Fachwerkstatt, wenn Sie Ratschläge zur Entfernung hartnäckiger Flecken benötigen, die spezielle Produkte (z.B. Teer- oder Insektenentferner) erfordern.Lassen Sie Lacknachbesserungen vorzugsweise von einem TOYOTA-Händler oder einer Fachwerkstatt durchführen.
Innenraum
WARNI NG
Verwenden Sie beim Waschen des Fahrzeugs zur Reinigung des Innenraums keinesfalls einen Wasserschlauch oder Hochdruckreiniger.Flüssigkeiten, die in Bechern oder anderen offenen Behältern mitgeführt werden, können auslaufen und stellen ein Beschädigungsrisiko dar, wenn sie mit den Bedienelementen am Armaturenbrett und an der Mittelkonsole in Berührung kommen. Aufpassen!
Karosserie
Hochglanz-Lackierung
WARNI NG
Verwenden Sie zur Reinigung der Karosserie keine Scheuer- oder Lösungsmittel, Benzin oder Öl.Verwenden Sie niemals einen Schleifschwamm, um hartnäckige Flecken zu entfernen. Gefahr von
Lackkratzern!Verwenden Sie keine Politur bei starker Sonneneinstrahlung und tragen Sie diese nicht auf Kunststoff- oder Gummiteile auf.
NOTIC E
Verwenden Sie einen weichen Schwamm und Seifenwasser oder ein pH-neutrales Produkt.Wischen Sie die Karosserie vorsichtig mit einem sauberen Mikrofasertuch ab.Tragen Sie Politur auf ein sauberes und trockenes Fahrzeug auf.Befolgen Sie die auf dem Produkt angegebenen Gebrauchsanweisungen.
Aufkleber
(Abhängig von Version)
WARNI NG
Verwenden Sie zur Reinigung des Fahrzeugs keinen Hochdruckreiniger. Gefahr der Beschädigung oder Ablösung von Aufklebern!
NOTIC E
Verwenden Sie einen Hochdurchflussschlauch bei
einer Temperatur zwischen 25°C und 40°C.Führen Sie den Wasserstrahl senkrecht dazu über die zu reinigende Fläche.Spülen Sie das Fahrzeug mit entmineralisiertem Wasser.

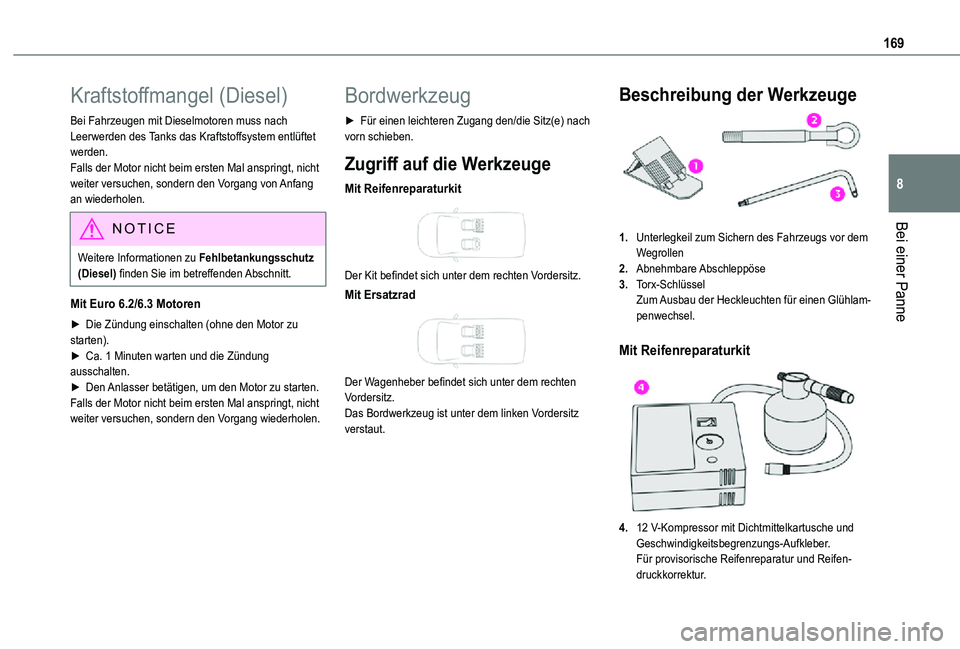

169
Bei einer Panne
8
Kraftstoffmangel (Diesel)
Bei Fahrzeugen mit Dieselmotoren muss nach Leerwerden des Tanks das Kraftstoffsystem entlüftet werden.Falls der Motor nicht beim ersten Mal anspringt, nicht weiter versuchen, sondern den Vorgang von Anfang an wiederholen.
NOTIC E
Weitere Informationen zu Fehlbetankungsschutz (Diesel) finden Sie im betreffenden Abschnitt.
Mit Euro 6.2/6.3 Motoren
► Die Zündung einschalten (ohne den Motor zu starten).► Ca. 1 Minuten warten und die Zündung ausschalten.► Den Anlasser betätigen, um den Motor zu starten.Falls der Motor nicht beim ersten Mal anspringt, nicht weiter versuchen, sondern den Vorgang wiederholen.
Bordwerkzeug
► Für einen leichteren Zugang den/die Sitz(e) nach vorn schieben.
Zugriff auf die Werkzeuge
Mit Reifenreparaturkit

Der Kit befindet sich unter dem rechten Vordersitz.
Mit Ersatzrad

Der Wagenheber befindet sich unter dem rechten Vordersitz.Das Bordwerkzeug ist unter dem linken Vordersitz verstaut.
Beschreibung der Werkzeuge
1.Unterlegkeil zum Sichern des Fahrzeugs vor dem Wegrollen
2.Abnehmbare Abschleppöse
3.Torx-SchlüsselZum Ausbau der Heckleuchten für einen Glühlam-penwechsel.
Mit Reifenreparaturkit

4.12 V-Kompressor mit Dichtmittelkartusche und Geschwindigkeitsbegrenzungs-Aufkleber.
Für provisorische Reifenreparatur und Reifen-druckkorrektur.

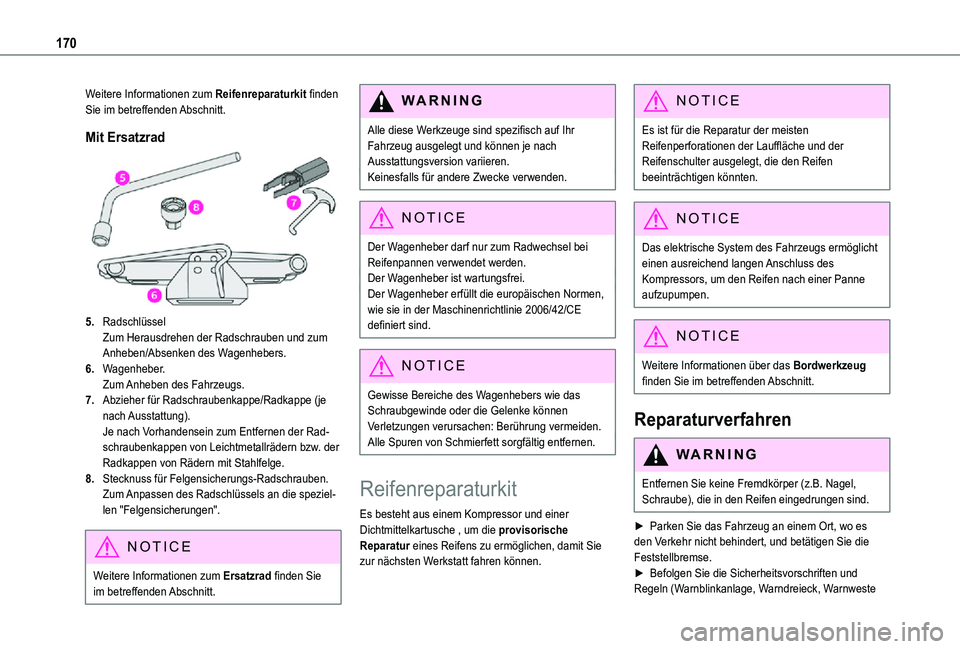

170
Weitere Informationen zum Reifenreparaturkit finden Sie im betreffenden Abschnitt.
Mit Ersatzrad
5.RadschlüsselZum Herausdrehen der Radschrauben und zum Anheben/Absenken des Wagenhebers.
6.Wagenheber.Zum Anheben des Fahrzeugs.
7.Abzieher für Radschraubenkappe/Radkappe (je nach Ausstattung).Je nach Vorhandensein zum Entfernen der Rad-schraubenkappen von Leichtmetallrädern bzw. der Radkappen von Rädern mit Stahlfelge.
8.Stecknuss für Felgensicherungs-Radschrauben.Zum Anpassen des Radschlüssels an die speziel-len "Felgensicherungen".
NOTIC E
Weitere Informationen zum Ersatzrad finden Sie im betreffenden Abschnitt.
WARNI NG
Alle diese Werkzeuge sind spezifisch auf Ihr Fahrzeug ausgelegt und können je nach Ausstattungsversion variieren.Keinesfalls für andere Zwecke verwenden.
NOTIC E
Der Wagenheber darf nur zum Radwechsel bei Reifenpannen verwendet werden.Der Wagenheber ist wartungsfrei.Der Wagenheber erfüllt die europäischen Normen, wie sie in der Maschinenrichtlinie 2006/42/CE definiert sind.
NOTIC E
Gewisse Bereiche des Wagenhebers wie das Schraubgewinde oder die Gelenke können Verletzungen verursachen: Berührung vermeiden.Alle Spuren von Schmierfett sorgfältig entfernen.
Reifenreparaturkit
Es besteht aus einem Kompressor und einer Dichtmittelkartusche , um die provisorische
Reparatur eines Reifens zu ermöglichen, damit Sie zur nächsten Werkstatt fahren können.
NOTIC E
Es ist für die Reparatur der meisten Reifenperforationen der Lauffläche und der Reifenschulter ausgelegt, die den Reifen beeinträchtigen könnten.
NOTIC E
Das elektrische System des Fahrzeugs ermöglicht einen ausreichend langen Anschluss des Kompressors, um den Reifen nach einer Panne aufzupumpen.
NOTIC E
Weitere Informationen über das Bordwerkzeug finden Sie im betreffenden Abschnitt.
Reparaturverfahren
WARNI NG
Entfernen Sie keine Fremdkörper (z.B. Nagel, Schraube), die in den Reifen eingedrungen sind.
► Parken Sie das Fahrzeug an einem Ort, wo es den Verkehr nicht behindert, und betätigen Sie die Feststellbremse.► Befolgen Sie die Sicherheitsvorschriften und Regeln (Warnblinkanlage, Warndreieck, Warnweste
