stop start TOYOTA PROACE CITY 2021 Eksploatavimo vadovas (in Lithuanian)

2



 ■Apžvalga
Etiketės 4
 ■Ekonomiškas vairavimas
Ekomokymas 8
1Prietaisai
Prietaisų skydelis 9Įspėjamosios ir indikatorių lemputės 11Indikatoriai 16Kelionės kompiuteris 21Datos ir laiko nustatymas 23
2Prieiga
Elektroninis raktelis su nuotolinio valdymo funkcija ir įtaisytąja raktelio geležte 24Atsarginių kopijų procedūros 32Centrinis užrakinimas (atrakinimas) 35Durelės 37Bendrosios rekomendacijos dėl šoninių stumdomųjų durelių 37
Galinis stogo atlankas 39Signalizacija 40Elektra valdomi langai 42Galinių durelių langų pakreipimas 43
3Ergonomija ir komfortas
Bendrosios rekomendacijos dėl sėdynių 44Priekinės sėdynės 44Vairo reguliavimas 47Veidrodėliai 47
Priekinis dvivietis suolas 48Galinis suolas 50Salono įranga 51Kabina „Extenso“ 56Dviguba kabina 58Šildymas ir vėdinimas 62Šildymas 63Mechaninis oro kondicionierius 63Dviejų zonų automatinis oro kondicionierius 64Priekinio stiklo rasojimo šalinimo ir atitirpinimo funkcija 67Galinio lango ir (arba) durelių veidrodėlių rasojimo šalinimas (atitirpinimas) 68Papildoma šildymo / vėdinimo sistema 69
4Apšvietimas ir matomumas
Apšvietimo valdymo svirtelė 73Posūkio signalas 74Automatinis priekinių žibintų įjungimas 74Dieniniai žibintai / šoniniai žibintai 75Stovėjimo žibintai 75Automatinis artimųjų (tolimųjų) šviesų
perjungimas 76Priekinių žibintų spindulio aukščio reguliavimas 77Valytuvų valdymo svirtelė 78Valytuvo šluotelės keitimas 80Automatinis valymas 81
5Sauga
Bendrosios saugos rekomendacijos 82
Skambutis skubios arba techninės pagalbos tarnybai 83Avarinis signalas 85Garso signalas 86Elektroninė stabilumo kontrolė (ESC) 86Išmanioji sukibimo kontrolė 88Pagalbinė važiavimo nuokalne sistema 90Saugos diržai 91Oro pagalvės 93Vaikiškos automobilinės kėdutės 96Priekinės sėdynės keleivio oro pagalvės deaktyvavimas 99Rankinis vaikų užraktas 102Elektrinis vaikų užraktas 102
6Vairavimas
Rekomendacijos dėl vairavimo 103Variklio užvedimas / išjungimas 105Rankinis stovėjimo stabdys 109Elektrinis stovėjimo stabdys 109Pajudėjimo įkalnėje pagalba 11 25 laipsnių mechaninė pavarų dėžė 11 3
6 laipsnių mechaninė pavarų dėžė 11 3Automatinė pavarų dėžė 11 4Pavarų perjungimo efektyvumo indikatorius 11 7„Stop-Start“ 11 8Nepakankamo slėgio padangose aptikimo sistema 120Projekcinis rodinys 122Vairavimo ir manevravimo pagalbos – bendrosios rekomendacijos 123

5
Apžvalga
Prietaisai ir valdymo
elementai
1.Variklio gaubto atleidiklis
2.Prietaisų skydelio saugikliai
3.Garso signalas
4.Prietaisų skydelis
5.SignalizacijaPlafonasSalono galinio vaizdo veidrodėlis arba erdvinis galinio vaizdo ekranasSkubios pagalbos skambučio mygtukas
6.Nespalvotas ekranas su garso sistemaJutiklinis ekranas su „TOYOTA Connect Radio“ arba „TOYOTA Connect Nav“
7.USB prievadas
8.ŠildymasMechaninis oro kondicionieriusDviejų zonų automatinis oro kondicionieriusPriekinio stiklo rasojimo šalinimo ir atitirpinimo funkcijaGalinio lango rasojimo šalinimo ir atitirpinimo funkcija
9.Elektrinis stovėjimo stabdysMygtukas START/STOP
10.Pavarų dėžė
11 .12 V lizdas
12.230 V priedų lizdas
13.DaiktadėžėUSB prievadas (daiktadėžės viduje)
14.Daiktų skyrius
15.Priekinės sėdynės keleivio oro pagalvės deaktyvavimas (daiktadėžės šone, atidarius dureles)
Ant vairo sumontuoti valdymo elementai
1.Žibintų / posūkio signalo valdymo svirtelėErdvinio galinio vaizdo rodinio / balso atpažinimo sistemos aktyvavimo mygtukas
2.Valytuvų / stiklo plovimo / kelionės kompiuterio valdymo svirtelė
3.Multimedijos šaltinio pasirinkimo (SRC), muzikos valdymo (LIST) ir skambučių telefonu (telefono simbolis) valdymo elementai
4.Greičio ribotuvo / programuojamosios
pastovaus greičio palaikymo sistemos / sistemos „Prisitaikančioji greičio palaikymo sistema“ valdymo elementai
5.Prietaisų skydelio ekrano režimo pasirinkimo ratukas
6.Valdymas balsuGarsumo nustatymas
7.Garso sistemos valdymo elementai

6
Šoninis jungiklių skydelis

1.Rankinis priekinių žibintų spindulio aukščio reguliavimas
2.Sistemos DSC / ASR
3.„Stop-Start“
4.Statymo jutikliai
5.Papildomas šildymas / vėdinimas
6.Aktyvioji įspėjimo apie išvažiavimą iš eismo juostos sistema
7.Nepakankamo slėgio padangose aptikimo sistema
8.Elektrinis vaikų užraktas
9.Priekinio stiklo šildymas
10.Projekcinis rodinys
Valdymo elementai vairuotojo durelėse

1.Krovinių skyrius
2.Elektrinis vaikų užraktas
Centrinis jungiklių skydelis

1.Avarinis signalas
2.Užrakinimas / atrakinimas iš vidaus
3.Hill Assist Descent
4.Režimas ECO
5.Pažangioji sukibimo kontrolės sistema
6.Elektrinis stovėjimo stabdys
7.Variklio užvedimas / išjungimas

16
Reikia kaip įmanoma greičiau atlikti transporto priemonės priežiūros darbus.Tik su dyzeliniais varikliais.
Galinis rūko žibintasŠviečia.Žibintas įjungtas.
Žalios įspėjamosios (indikatorių) lemputės
„Stop-Start“Šviečia.Transporto priemonei sustojus, sistema „„Stop-Start““ perjungia variklį į sustabdymo režimą.Laikinai mirksi.Sustabdymo režimas laikinai nepasiekiamas arba automatiškai sužadintas užvedimo režimas.
Pagalbinė važiavimo nuokalne sistemaŠviečia.Sistema aktyvuota, tačiau neatitinkamos reguliavimo sąlygos (nuolydis, per didelis greitis, įjungta pavara).Mirksi indikatorius.
Funkcija pradeda reguliuoti.Transporto priemonė stabdoma. Leidžiantis nuokalnėn įsijungia stabdžių žibintai.
Režimas ECOŠviečia.Aktyvus režimas ECO.Siekiant sumažinti degalų sąnaudas, pakoreguoti tam tikri parametrai.
Automatinis valymasŠviečia.Aktyvuota automatinio priekinio stiklo valymo funkcija.
Priekiniai rūko žibintaiŠviečia.Įjungti priekiniai rūko žibintai.
Šoniniai žibintaiŠviečia.Žibintai įjungti.
Posūkio signalo indikatoriaiPosūkio signalo indikatoriai su garsiniu signalu.Įjungtas posūkio signalas.
Artimųjų šviesų priekiniai žibintaiŠviečia.Žibintai įjungti.
Automatinis artimųjų (tolimųjų) šviesų perjungimasŠviečia.Funkcija aktyvuota jutikliniame ekrane (meniu Vairavimas / Transporto
priemonė).Apšvietimo valdymo svirtelė nustatyta į padėtį AUTO.
Mėlynos įspėjamosios (indikatorių) lemputės
Tolimųjų šviesų priekiniai žibintaiŠviečia.Žibintai įjungti.
Juodos (baltos) įspėjamosios lemputės
Spaudžiamas stabdžių pedalasŠviečia.Nepakankamai spaudžiamas (arba išvis nespaudžiamas) stabdžių pedalas.Jei sumontuota automatinė pavarų dėžė ir veikia variklis, prieš atleidžiant stovėjimo stabdį mėginama perjungti režimą iš padėties P.
Sankabos pedalo nuspaudimasŠviečia.„Stop-Start“: neleidžiama persijungti į užvedimo režimą, kadangi sankabos pedalas ne iki galo nuspaustas.Nuspauskite sankabos pedalą iki galo.
Automatinis valymasŠviečia.Aktyvuota automatinio priekinio stiklo valymo funkcija.
Indikatoriai
Priežiūros indikatorius
Prietaisų skydelyje rodomas priežiūros indikatorius. Atsižvelgiant į transporto priemonės versiją:– ekrano ridos skaitiklio eilutėje pateikiamas atstumo likutis iki kitos priežiūros arba nuo paskutinės priežiūros nuvažiuotas atstumas (priekyje rodomas minusas „–“);

21
Prietaisai
1

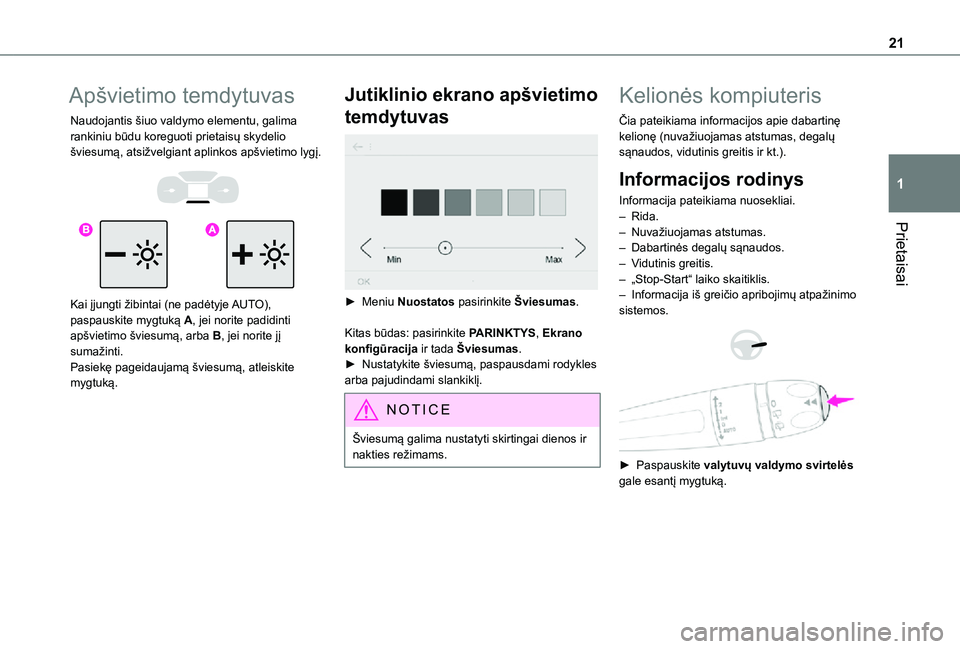

Apšvietimo temdytuvas
Naudojantis šiuo valdymo elementu, galima rankiniu būdu koreguoti prietaisų skydelio šviesumą, atsižvelgiant aplinkos apšvietimo lygį.


Kai įjungti žibintai (ne padėtyje AUTO), paspauskite mygtuką A, jei norite padidinti apšvietimo šviesumą, arba B, jei norite jį sumažinti.Pasiekę pageidaujamą šviesumą, atleiskite mygtuką.
Jutiklinio ekrano apšvietimo
temdytuvas

► Meniu Nuostatos pasirinkite Šviesumas.
Kitas būdas: pasirinkite PARINKTYS, Ekrano konfigūracija ir tada Šviesumas.► Nustatykite šviesumą, paspausdami rodykles arba pajudindami slankiklį.
NOTIC E
Šviesumą galima nustatyti skirtingai dienos ir nakties režimams.
Kelionės kompiuteris
Čia pateikiama informacijos apie dabartinę kelionę (nuvažiuojamas atstumas, degalų sąnaudos, vidutinis greitis ir kt.).
Informacijos rodinys
Informacija pateikiama nuosekliai.– Rida.– Nuvažiuojamas atstumas.– Dabartinės degalų sąnaudos.– Vidutinis greitis.– „Stop-Start“ laiko skaitiklis.– Informacija iš greičio apribojimų atpažinimo sistemos.


► Paspauskite valytuvų valdymo svirtelės gale esantį mygtuką.

22

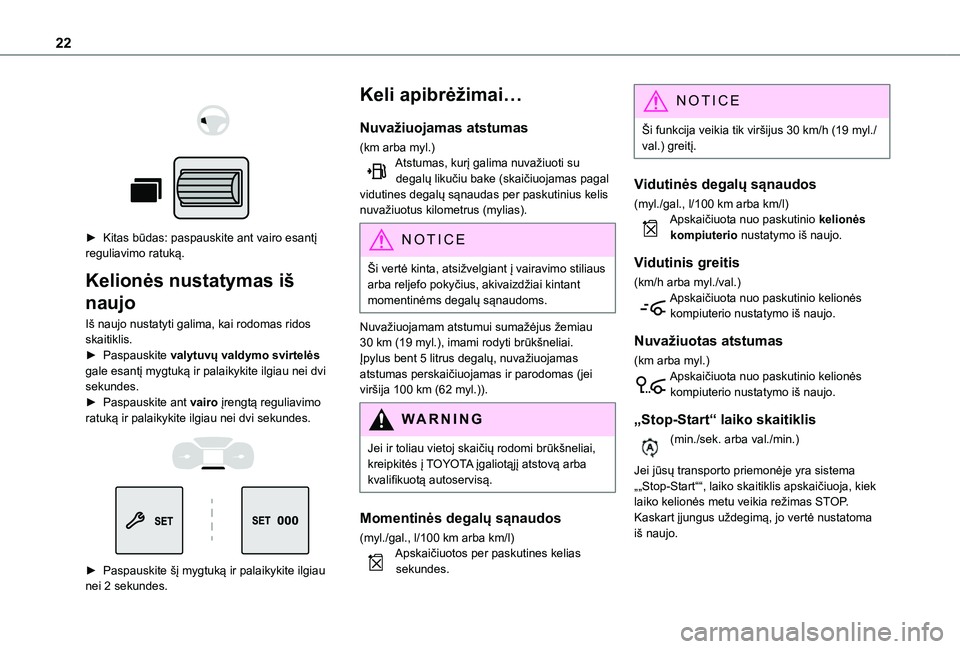

► Kitas būdas: paspauskite ant vairo esantį reguliavimo ratuką.
Kelionės nustatymas iš
naujo
Iš naujo nustatyti galima, kai rodomas ridos skaitiklis.► Paspauskite valytuvų valdymo svirtelės gale esantį mygtuką ir palaikykite ilgiau nei dvi sekundes.► Paspauskite ant vairo įrengtą reguliavimo ratuką ir palaikykite ilgiau nei dvi sekundes.


► Paspauskite šį mygtuką ir palaikykite ilgiau nei 2 sekundes.
Keli apibrėžimai…
Nuvažiuojamas atstumas
(km arba myl.)Atstumas, kurį galima nuvažiuoti su degalų likučiu bake (skaičiuojamas pagal vidutines degalų sąnaudas per paskutinius kelis nuvažiuotus kilometrus (mylias).
NOTIC E
Ši vertė kinta, atsižvelgiant į vairavimo stiliaus arba reljefo pokyčius, akivaizdžiai kintant momentinėms degalų sąnaudoms.
Nuvažiuojamam atstumui sumažėjus žemiau 30 km (19 myl.), imami rodyti brūkšneliai.Įpylus bent 5 litrus degalų, nuvažiuojamas atstumas perskaičiuojamas ir parodomas (jei viršija 100 km (62 myl.)).
WARNI NG
Jei ir toliau vietoj skaičių rodomi brūkšneliai, kreipkitės į TOYOTA įgaliotąjį atstovą arba kvalifikuotą autoservisą.
Momentinės degalų sąnaudos
(myl./gal., l/100 km arba km/l)
Apskaičiuotos per paskutines kelias sekundes.
NOTIC E
Ši funkcija veikia tik viršijus 30 km/h (19 myl./val.) greitį.
Vidutinės degalų sąnaudos
(myl./gal., l/100 km arba km/l)Apskaičiuota nuo paskutinio kelionės kompiuterio nustatymo iš naujo.
Vidutinis greitis
(km/h arba myl./val.)Apskaičiuota nuo paskutinio kelionės kompiuterio nustatymo iš naujo.
Nuvažiuotas atstumas
(km arba myl.)Apskaičiuota nuo paskutinio kelionės kompiuterio nustatymo iš naujo.
„Stop-Start“ laiko skaitiklis
(min./sek. arba val./min.)
Jei jūsų transporto priemonėje yra sistema „„Stop-Start““, laiko skaitiklis apskaičiuoja, kiek laiko kelionės metu veikia režimas STOP.Kaskart įjungus uždegimą, jo vertė nustatoma iš naujo.

25
Prieiga
2
NOTIC E

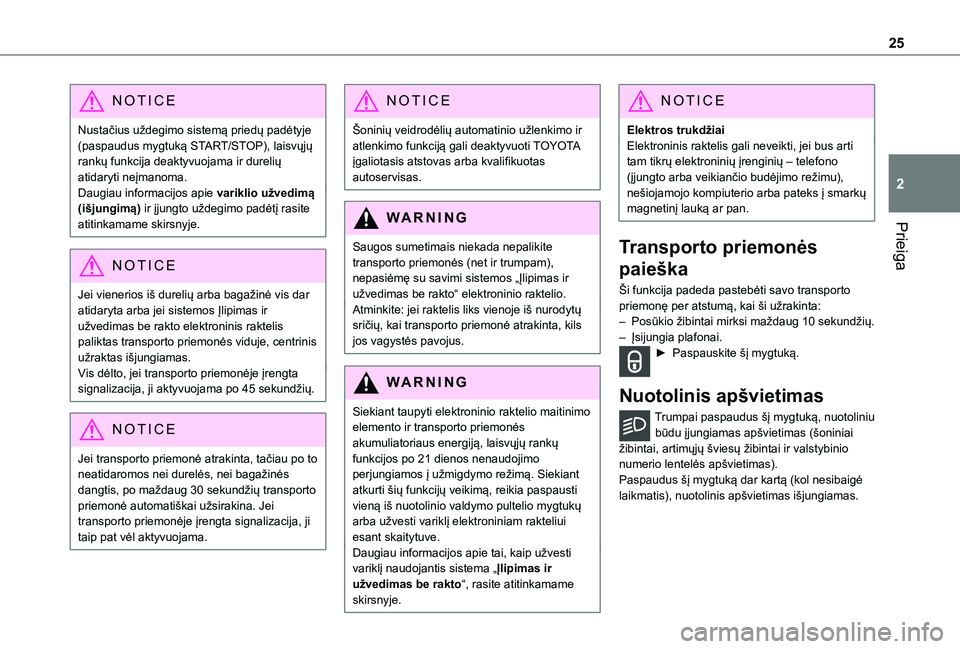

Nustačius uždegimo sistemą priedų padėtyje (paspaudus mygtuką START/STOP), laisvųjų rankų funkcija deaktyvuojama ir durelių atidaryti neįmanoma.Daugiau informacijos apie variklio užvedimą (išjungimą) ir įjungto uždegimo padėtį rasite atitinkamame skirsnyje.
NOTIC E
Jei vienerios iš durelių arba bagažinė vis dar atidaryta arba jei sistemos Įlipimas ir užvedimas be rakto elektroninis raktelis paliktas transporto priemonės viduje, centrinis užraktas išjungiamas.Vis dėlto, jei transporto priemonėje įrengta signalizacija, ji aktyvuojama po 45 sekundžių.
NOTIC E
Jei transporto priemonė atrakinta, tačiau po to neatidaromos nei durelės, nei bagažinės dangtis, po maždaug 30 sekundžių transporto priemonė automatiškai užsirakina. Jei transporto priemonėje įrengta signalizacija, ji taip pat vėl aktyvuojama.
NOTIC E
Šoninių veidrodėlių automatinio užlenkimo ir atlenkimo funkciją gali deaktyvuoti TOYOTA įgaliotasis atstovas arba kvalifikuotas autoservisas.
WARNI NG
Saugos sumetimais niekada nepalikite transporto priemonės (net ir trumpam), nepasiėmę su savimi sistemos „Įlipimas ir užvedimas be rakto“ elektroninio raktelio.Atminkite: jei raktelis liks vienoje iš nurodytų sričių, kai transporto priemonė atrakinta, kils jos vagystės pavojus.
WARNI NG
Siekiant taupyti elektroninio raktelio maitinimo elemento ir transporto priemonės akumuliatoriaus energiją, laisvųjų rankų funkcijos po 21 dienos nenaudojimo perjungiamos į užmigdymo režimą. Siekiant atkurti šių funkcijų veikimą, reikia paspausti vieną iš nuotolinio valdymo pultelio mygtukų arba užvesti variklį elektroniniam rakteliui esant skaitytuve.Daugiau informacijos apie tai, kaip užvesti variklį naudojantis sistema „Įlipimas ir užvedimas be rakto“, rasite atitinkamame skirsnyje.
NOTIC E
Elektros trukdžiaiElektroninis raktelis gali neveikti, jei bus arti tam tikrų elektroninių įrenginių – telefono (įjungto arba veikiančio budėjimo režimu), nešiojamojo kompiuterio arba pateks į smarkų magnetinį lauką ar pan.
Transporto priemonės
paieška
Ši funkcija padeda pastebėti savo transporto priemonę per atstumą, kai ši užrakinta:– Posūkio žibintai mirksi maždaug 10 sekundžių.– Įsijungia plafonai.► Paspauskite šį mygtuką.
Nuotolinis apšvietimas
Trumpai paspaudus šį mygtuką, nuotoliniu būdu įjungiamas apšvietimas (šoniniai
žibintai, artimųjų šviesų žibintai ir valstybinio numerio lentelės apšvietimas).Paspaudus šį mygtuką dar kartą (kol nesibaigė laikmatis), nuotolinis apšvietimas išjungiamas.

34

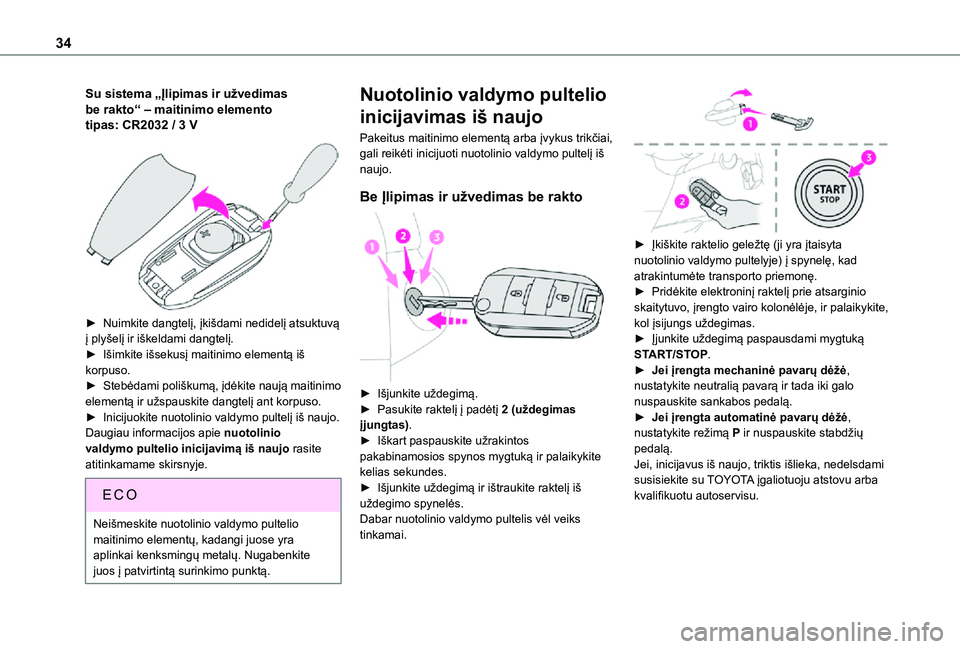

Su sistema „Įlipimas ir užvedimas be rakto“ ‒ maitinimo elemento tipas: CR2032 / 3 V

► Nuimkite dangtelį, įkišdami nedidelį atsuktuvą į plyšelį ir iškeldami dangtelį.► Išimkite išsekusį maitinimo elementą iš korpuso.► Stebėdami poliškumą, įdėkite naują maitinimo elementą ir užspauskite dangtelį ant korpuso.► Inicijuokite nuotolinio valdymo pultelį iš naujo.Daugiau informacijos apie nuotolinio
valdymo pultelio inicijavimą iš naujo rasite atitinkamame skirsnyje.
EC O
Neišmeskite nuotolinio valdymo pultelio maitinimo elementų, kadangi juose yra aplinkai kenksmingų metalų. Nugabenkite juos į patvirtintą surinkimo punktą.
Nuotolinio valdymo pultelio
inicijavimas iš naujo
Pakeitus maitinimo elementą arba įvykus trikčiai, gali reikėti inicijuoti nuotolinio valdymo pultelį iš naujo.
Be Įlipimas ir užvedimas be rakto

► Išjunkite uždegimą.► Pasukite raktelį į padėtį 2 (uždegimas įjungtas).► Iškart paspauskite užrakintos
pakabinamosios spynos mygtuką ir palaikykite kelias sekundes.► Išjunkite uždegimą ir ištraukite raktelį iš uždegimo spynelės.Dabar nuotolinio valdymo pultelis vėl veiks tinkamai.

► Įkiškite raktelio geležtę (ji yra įtaisyta nuotolinio valdymo pultelyje) į spynelę, kad atrakintumėte transporto priemonę.► Pridėkite elektroninį raktelį prie atsarginio skaitytuvo, įrengto vairo kolonėlėje, ir palaikykite, kol įsijungs uždegimas.► Įjunkite uždegimą paspausdami mygtuką START/STOP.► Jei įrengta mechaninė pavarų dėžė, nustatykite neutralią pavarą ir tada iki galo nuspauskite sankabos pedalą.► Jei įrengta automatinė pavarų dėžė, nustatykite režimą P ir nuspauskite stabdžių pedalą.Jei, inicijavus iš naujo, triktis išlieka, nedelsdami susisiekite su TOYOTA įgaliotuoju atstovu arba kvalifikuotu autoservisu.

53
Ergonomija ir komfortas
3
NOTIC E

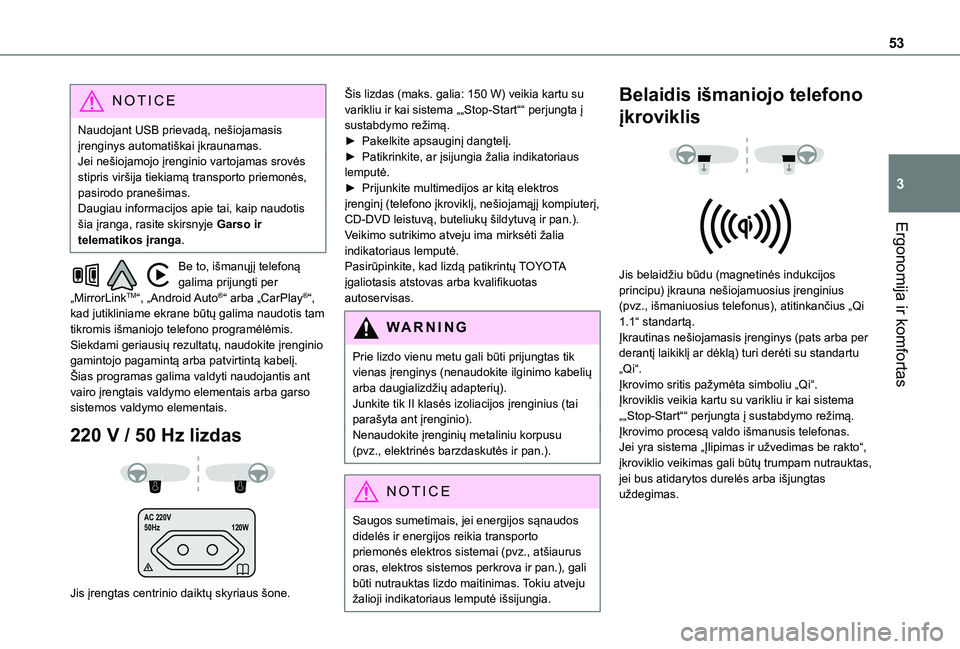

Naudojant USB prievadą, nešiojamasis įrenginys automatiškai įkraunamas.Jei nešiojamojo įrenginio vartojamas srovės stipris viršija tiekiamą transporto priemonės, pasirodo pranešimas.Daugiau informacijos apie tai, kaip naudotis šia įranga, rasite skirsnyje Garso ir telematikos įranga.
Be to, išmanųjį telefoną galima prijungti per „MirrorLinkTM“, „Android Auto®“ arba „CarPlay®“, kad jutikliniame ekrane būtų galima naudotis tam tikromis išmaniojo telefono programėlėmis.Siekdami geriausių rezultatų, naudokite įrenginio gamintojo pagamintą arba patvirtintą kabelį.Šias programas galima valdyti naudojantis ant vairo įrengtais valdymo elementais arba garso sistemos valdymo elementais.
220 V / 50 Hz lizdas
AC 220 V
50Hz 120W

Jis įrengtas centrinio daiktų skyriaus šone.
Šis lizdas (maks. galia: 150 W) veikia kartu su varikliu ir kai sistema „„Stop-Start““ perjungta į sustabdymo režimą.► Pakelkite apsauginį dangtelį.► Patikrinkite, ar įsijungia žalia indikatoriaus lemputė.► Prijunkite multimedijos ar kitą elektros įrenginį (telefono įkroviklį, nešiojamąjį kompiuterį, CD-DVD leistuvą, buteliukų šildytuvą ir pan.).Veikimo sutrikimo atveju ima mirksėti žalia indikatoriaus lemputė.Pasirūpinkite, kad lizdą patikrintų TOYOTA įgaliotasis atstovas arba kvalifikuotas autoservisas.
WARNI NG
Prie lizdo vienu metu gali būti prijungtas tik vienas įrenginys (nenaudokite ilginimo kabelių arba daugializdžių adapterių).Junkite tik II klasės izoliacijos įrenginius (tai parašyta ant įrenginio).Nenaudokite įrenginių metaliniu korpusu (pvz., elektrinės barzdaskutės ir pan.).
NOTIC E
Saugos sumetimais, jei energijos sąnaudos didelės ir energijos reikia transporto
priemonės elektros sistemai (pvz., atšiaurus oras, elektros sistemos perkrova ir pan.), gali būti nutrauktas lizdo maitinimas. Tokiu atveju žalioji indikatoriaus lemputė išsijungia.
Belaidis išmaniojo telefono
įkroviklis


Jis belaidžiu būdu (magnetinės indukcijos principu) įkrauna nešiojamuosius įrenginius (pvz., išmaniuosius telefonus), atitinkančius „Qi 1.1“ standartą.Įkrautinas nešiojamasis įrenginys (pats arba per derantį laikiklį ar dėklą) turi derėti su standartu „Qi“.Įkrovimo sritis pažymėta simboliu „Qi“.Įkroviklis veikia kartu su varikliu ir kai sistema „„Stop-Start““ perjungta į sustabdymo režimą.Įkrovimo procesą valdo išmanusis telefonas.Jei yra sistema „Įlipimas ir užvedimas be rakto“, įkroviklio veikimas gali būtų trumpam nutrauktas, jei bus atidarytos durelės arba išjungtas uždegimas.

63
Ergonomija ir komfortas
3
NOTIC E

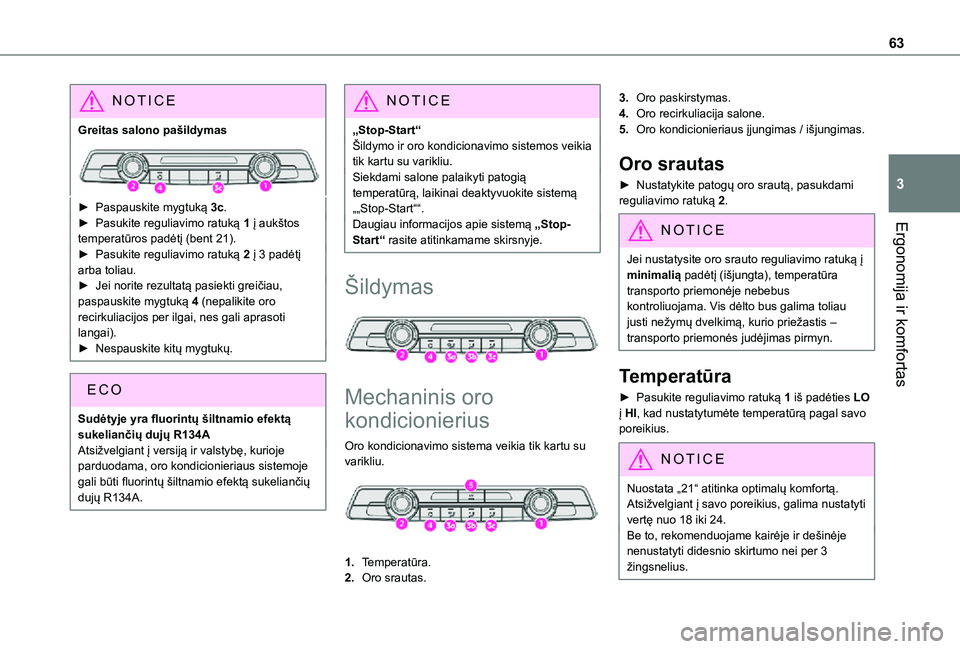

Greitas salono pašildymas
► Paspauskite mygtuką 3c.► Pasukite reguliavimo ratuką 1 į aukštos temperatūros padėtį (bent 21).
► Pasukite reguliavimo ratuką 2 į 3 padėtį arba toliau.► Jei norite rezultatą pasiekti greičiau, paspauskite mygtuką 4 (nepalikite oro recirkuliacijos per ilgai, nes gali aprasoti langai).► Nespauskite kitų mygtukų.
Sudėtyje yra fluorintų šiltnamio efektą sukeliančių dujų R134AAtsižvelgiant į versiją ir valstybę, kurioje parduodama, oro kondicionieriaus sistemoje gali būti fluorintų šiltnamio efektą sukeliančių dujų R134A.
NOTIC E
„Stop-Start“Šildymo ir oro kondicionavimo sistemos veikia tik kartu su varikliu.Siekdami salone palaikyti patogią temperatūrą, laikinai deaktyvuokite sistemą „„Stop-Start““.Daugiau informacijos apie sistemą „Stop-Start“ rasite atitinkamame skirsnyje.
Šildymas

Mechaninis oro
kondicionierius
Oro kondicionavimo sistema veikia tik kartu su varikliu.

1.Temperatūra.
2.Oro srautas.
3.Oro paskirstymas.
4.Oro recirkuliacija salone.
5.Oro kondicionieriaus įjungimas / išjungimas.
Oro srautas
► Nustatykite patogų oro srautą, pasukdami reguliavimo ratuką 2.
NOTIC E
Jei nustatysite oro srauto reguliavimo ratuką į minimalią padėtį (išjungta), temperatūra transporto priemonėje nebebus kontroliuojama. Vis dėlto bus galima toliau justi nežymų dvelkimą, kurio priežastis – transporto priemonės judėjimas pirmyn.
Temperatūra
► Pasukite reguliavimo ratuką 1 iš padėties LO į HI, kad nustatytumėte temperatūrą pagal savo poreikius.
NOTIC E
Nuostata „21“ atitinka optimalų komfortą. Atsižvelgiant į savo poreikius, galima nustatyti vertę nuo 18 iki 24.Be to, rekomenduojame kairėje ir dešinėje nenustatyti didesnio skirtumo nei per 3 žingsnelius.
