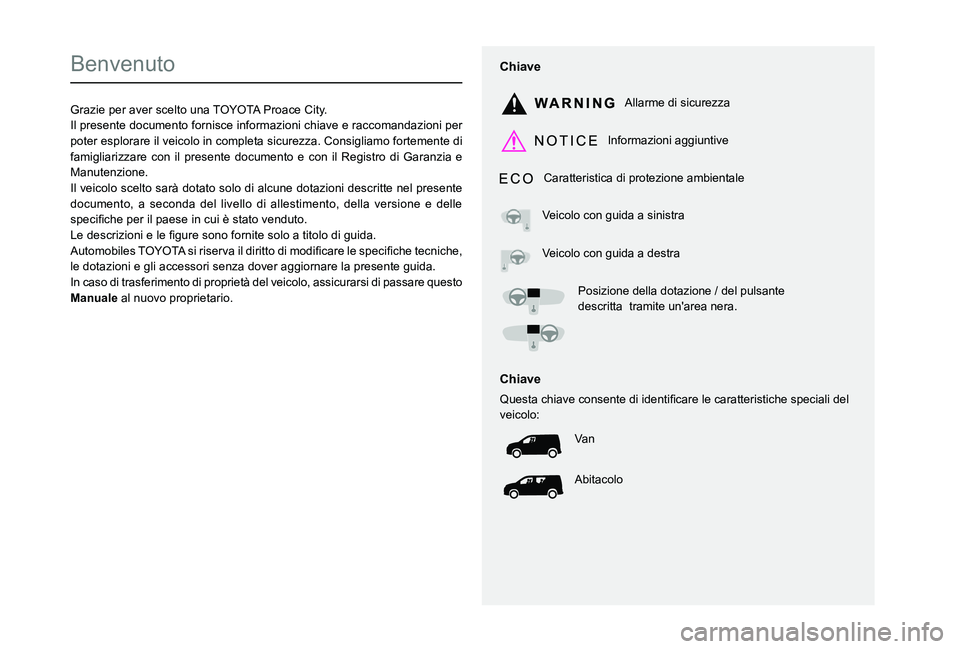

Benvenuto
Grazie per aver scelto una TOYOTA Proace City.Il presente documento fornisce informazioni chiave e raccomandazioni per poter esplorare il veicolo in completa sicurezza. Consigliamo fortemente di famigliarizzare con il presente documento e con il Registro di Garanzia e Manutenzione.Il veicolo scelto sarà dotato solo di alcune dotazioni descritte nel presente documento, a seconda del livello di allestimento, della versione e delle\
0056005300480046002F00480003
0024le dotazioni e gli accessori senza dover aggiornare la presente guida.In caso di trasferimento di proprietà del veicolo, assicurarsi di pas\
sare questo Man al nuovo proprietario.
Chiave
Allarme di sicurezza
Informazioni aggiuntive
Caratteristica di protezione ambientale
Veicolo con guida a sinistra
Veicolo con guida a destra
Posizione della dotazione / del pulsante descritta tramite un'area nera.
Chiave
00340058004800560057004400030046004B004C00440059004800030046005200510056004800510057004800030047004C0003004C0047004800510057004C00BF00460044005500480003004F0048000300460044005500440057005700480055004C00560057004C0046004B004800030056005300480046004C0044004F004C000300470048004F0003veicolo:
Va n
Abitacolo
Page 2 of 272
2

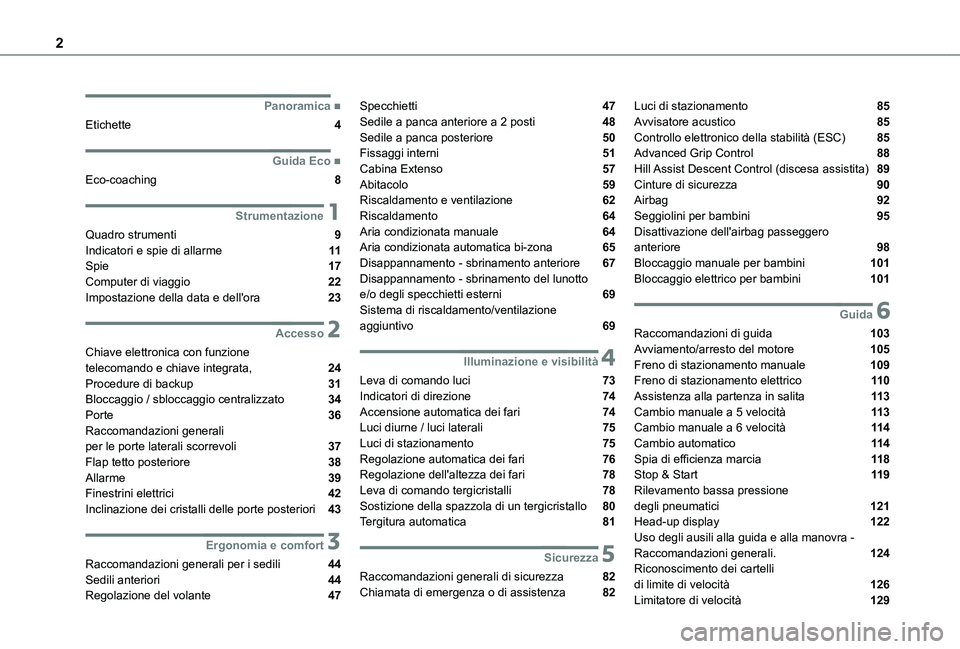

■Panoramica
Etichette 4
■Guida Eco
Eco-coaching 8
1Strumentazione
Quadro strumenti 9Indicatori e spie di allarme 11Spie 17Computer di viaggio 22Impostazione della data e dell'ora 23
2Accesso
Chiave elettronica con funzione telecomando e chiave integrata, 24Procedure di backup 31Bloccaggio / sbloccaggio centralizzato 34Porte 36Raccomandazioni generali
per le porte laterali scorrevoli 37Flap tetto posteriore 38Allarme 39Finestrini elettrici 42Inclinazione dei cristalli delle porte posteriori 43
3Ergonomia e comfort
Raccomandazioni generali per i sedili 44Sedili anteriori 44
Regolazione del volante 47
Specchietti 47Sedile a panca anteriore a 2 posti 48Sedile a panca posteriore 50Fissaggi interni 51Cabina Extenso 57Abitacolo 59Riscaldamento e ventilazione 62Riscaldamento 64Aria condizionata manuale 64Aria condizionata automatica bi-zona 65Disappannamento - sbrinamento anteriore 67Disappannamento - sbrinamento del lunotto e/o degli specchietti esterni 69Sistema di riscaldamento/ventilazione aggiuntivo 69
4Illuminazione e visibilità
Leva di comando luci 73Indicatori di direzione 74Accensione automatica dei fari 74Luci diurne / luci laterali 75Luci di stazionamento 75
Regolazione automatica dei fari 76Regolazione dell'altezza dei fari 78Leva di comando tergicristalli 78Sostizione della spazzola di un tergicristallo 80Tergitura automatica 81
5Sicurezza
Raccomandazioni generali di sicurezza 82Chiamata di emergenza o di assistenza 82
Luci di stazionamento 85Avvisatore acustico 85Controllo elettronico della stabilità (ESC) 85Advanced Grip Control 88Hill Assist Descent Control (discesa assistita) 89Cinture di sicurezza 90Airbag 92Seggiolini per bambini 95Disattivazione dell'airbag passeggero anteriore 98Bloccaggio manuale per bambini 101Bloccaggio elettrico per bambini 101
6Guida
Raccomandazioni di guida 103Avviamento/arresto del motore 105Freno di stazionamento manuale 109Freno di stazionamento elettrico 11 0Assistenza alla partenza in salita 11 3Cambio manuale a 5 velocità 11 3Cambio manuale a 6 velocità 11 4Cambio automatico 11 4
Spia di efficienza marcia 11 8Stop & Start 11 9Rilevamento bassa pressione degli pneumatici 121Head-up display 122Uso degli ausili alla guida e alla manovra - Raccomandazioni generali. 124Riconoscimento dei cartelli di limite di velocità 126
Limitatore di velocità 129
Page 3 of 272
3

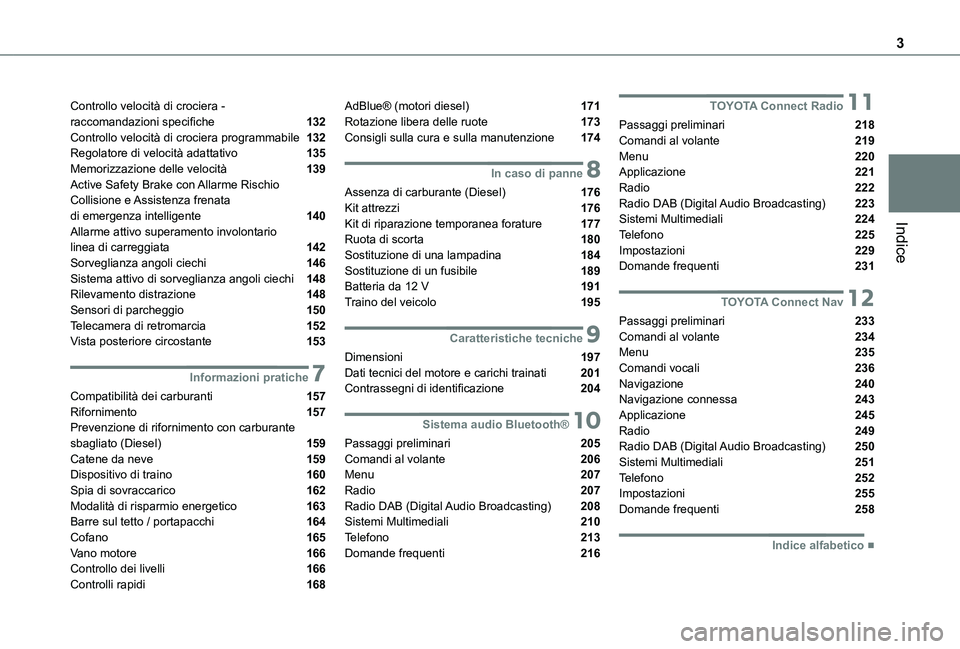

Indice
Controllo velocità di crociera - raccomandazioni specifiche 132Controllo velocità di crociera programmabile 132Regolatore di velocità adattativo 135Memorizzazione delle velocità 139Active Safety Brake con Allarme Rischio Collisione e Assistenza frenata di emergenza intelligente 140Allarme attivo superamento involontario linea di carreggiata 142Sorveglianza angoli ciechi 146Sistema attivo di sorveglianza angoli ciechi 148Rilevamento distrazione 148Sensori di parcheggio 150Telecamera di retromarcia 152Vista posteriore circostante 153
7Informazioni pratiche
Compatibilità dei carburanti 157Rifornimento 157Prevenzione di rifornimento con carburante sbagliato (Diesel) 159
Catene da neve 159Dispositivo di traino 160Spia di sovraccarico 162Modalità di risparmio energetico 163Barre sul tetto / portapacchi 164Cofano 165Vano motore 166Controllo dei livelli 166Controlli rapidi 168
AdBlue® (motori diesel) 171Rotazione libera delle ruote 173Consigli sulla cura e sulla manutenzione 174
8In caso di panne
Assenza di carburante (Diesel) 176Kit attrezzi 176Kit di riparazione temporanea forature 177Ruota di scorta 180Sostituzione di una lampadina 184Sostituzione di un fusibile 189Batteria da 12 V 191Traino del veicolo 195
9Caratteristiche tecniche
Dimensioni 197Dati tecnici del motore e carichi trainati 201Contrassegni di identificazione 204
10Sistema audio Bluetooth®
Passaggi preliminari 205
Comandi al volante 206Menu 207Radio 207Radio DAB (Digital Audio Broadcasting) 208Sistemi Multimediali 210Telefono 213Domande frequenti 216
11TOYOTA Connect Radio
Passaggi preliminari 218Comandi al volante 219Menu 220Applicazione 221Radio 222Radio DAB (Digital Audio Broadcasting) 223Sistemi Multimediali 224Telefono 225Impostazioni 229Domande frequenti 231
12TOYOTA Connect Nav
Passaggi preliminari 233Comandi al volante 234Menu 235Comandi vocali 236Navigazione 240Navigazione connessa 243Applicazione 245Radio 249
Radio DAB (Digital Audio Broadcasting) 250Sistemi Multimediali 251Telefono 252Impostazioni 255Domande frequenti 258
■Indice alfabetico
Page 4 of 272
4

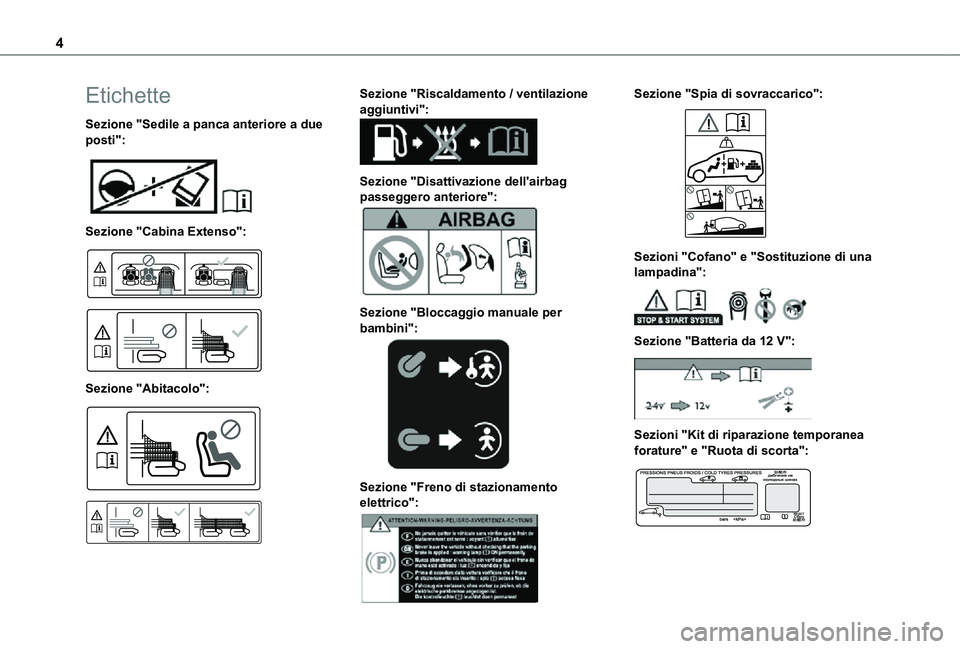

Etichette
Sezione "Sedile a panca anteriore a due posti":
Sezione "Cabina Extenso":
Sezione "Abitacolo":
Sezione "Riscaldamento / ventilazione aggiuntivi":
Sezione "Disattivazione dell'airbag passeggero anteriore":
Sezione "Bloccaggio manuale per bambini":
Sezione "Freno di stazionamento elettrico":
Sezione "Spia di sovraccarico":
Sezioni "Cofano" e "Sostituzione di una lampadina":
Sezione "Batteria da 12 V":
Sezioni "Kit di riparazione temporanea forature" e "Ruota di scorta":
Page 5 of 272
5
Panoramica

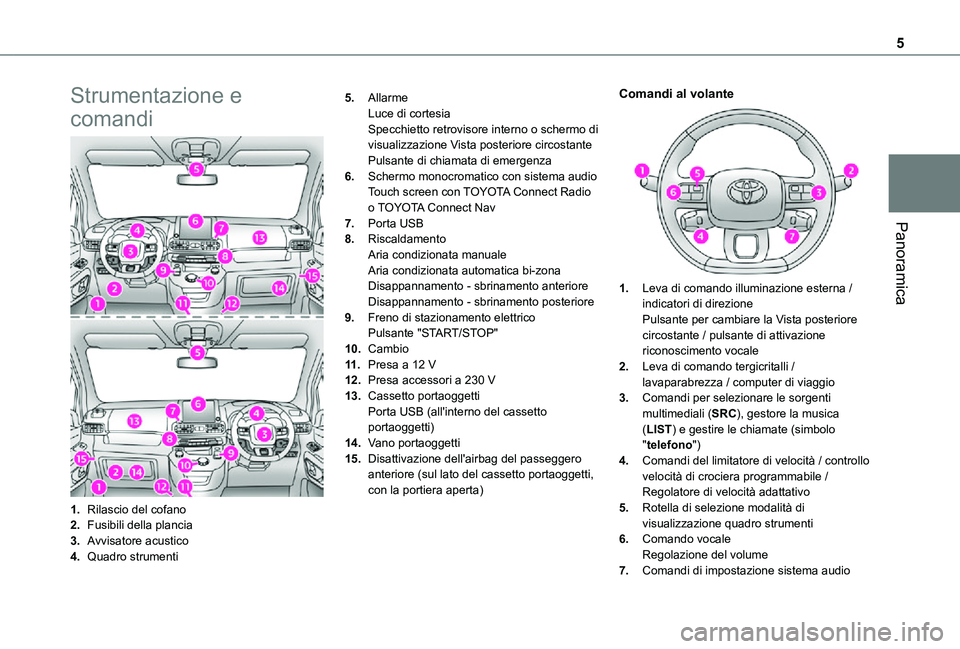

Strumentazione e
comandi
1.Rilascio del cofano
2.Fusibili della plancia
3.Avvisatore acustico
4.Quadro strumenti
5.AllarmeLuce di cortesiaSpecchietto retrovisore interno o schermo di visualizzazione Vista posteriore circostantePulsante di chiamata di emergenza
6.Schermo monocromatico con sistema audioTouch screen con TOYOTA Connect Radio o TOYOTA Connect Nav
7.Porta USB
8.RiscaldamentoAria condizionata manualeAria condizionata automatica bi-zonaDisappannamento - sbrinamento anterioreDisappannamento - sbrinamento posteriore
9.Freno di stazionamento elettricoPulsante "START/STOP"
10.Cambio
11 .Presa a 12 V
12.Presa accessori a 230 V
13.Cassetto portaoggettiPorta USB (all'interno del cassetto portaoggetti)
14.Vano portaoggetti
15.Disattivazione dell'airbag del passeggero anteriore (sul lato del cassetto portaoggetti, con la portiera aperta)
Comandi al volante
1.Leva di comando illuminazione esterna / indicatori di direzionePulsante per cambiare la Vista posteriore circostante / pulsante di attivazione riconoscimento vocale
2.Leva di comando tergicritalli / lavaparabrezza / computer di viaggio
3.Comandi per selezionare le sorgenti multimediali (SRC), gestore la musica (LIST) e gestire le chiamate (simbolo "telefono")
4.Comandi del limitatore di velocità / controllo velocità di crociera programmabile / Regolatore di velocità adattativo
5.Rotella di selezione modalità di visualizzazione quadro strumenti
6.Comando vocaleRegolazione del volume
7.Comandi di impostazione sistema audio
Page 6 of 272
6

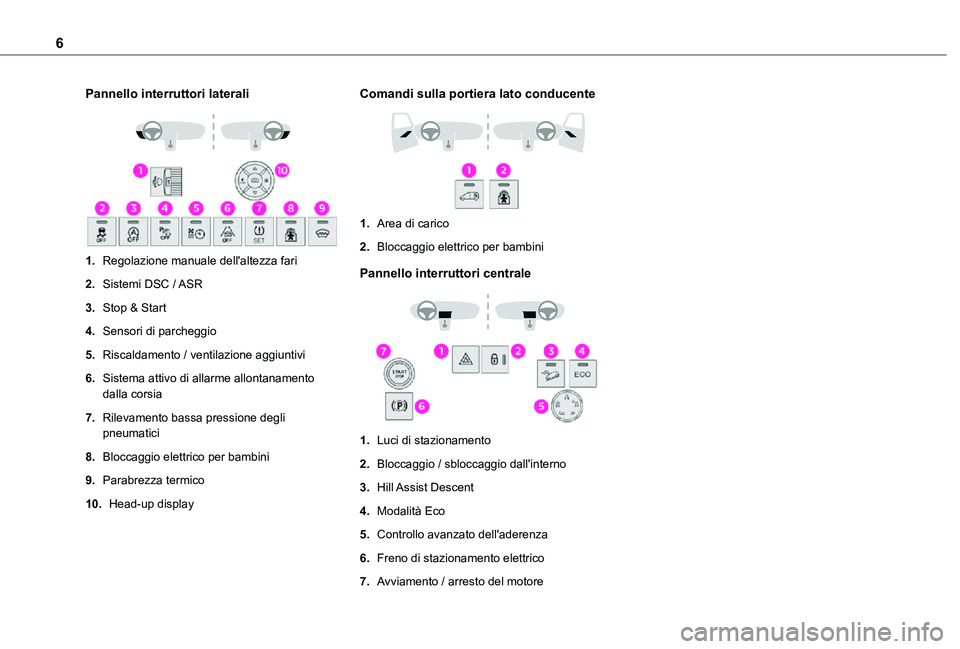

Pannello interruttori laterali
1.Regolazione manuale dell'altezza fari
2.Sistemi DSC / ASR
3.Stop & Start
4.Sensori di parcheggio
5.Riscaldamento / ventilazione aggiuntivi
6.Sistema attivo di allarme allontanamento dalla corsia
7.Rilevamento bassa pressione degli pneumatici
8.Bloccaggio elettrico per bambini
9.Parabrezza termico
10.Head-up display
Comandi sulla portiera lato conducente
1.Area di carico
2.Bloccaggio elettrico per bambini
Pannello interruttori centrale
1.Luci di stazionamento
2.Bloccaggio / sbloccaggio dall'interno
3.Hill Assist Descent
4.Modalità Eco
5.Controllo avanzato dell'aderenza
6.Freno di stazionamento elettrico
7.Avviamento / arresto del motore
Page 7 of 272
7

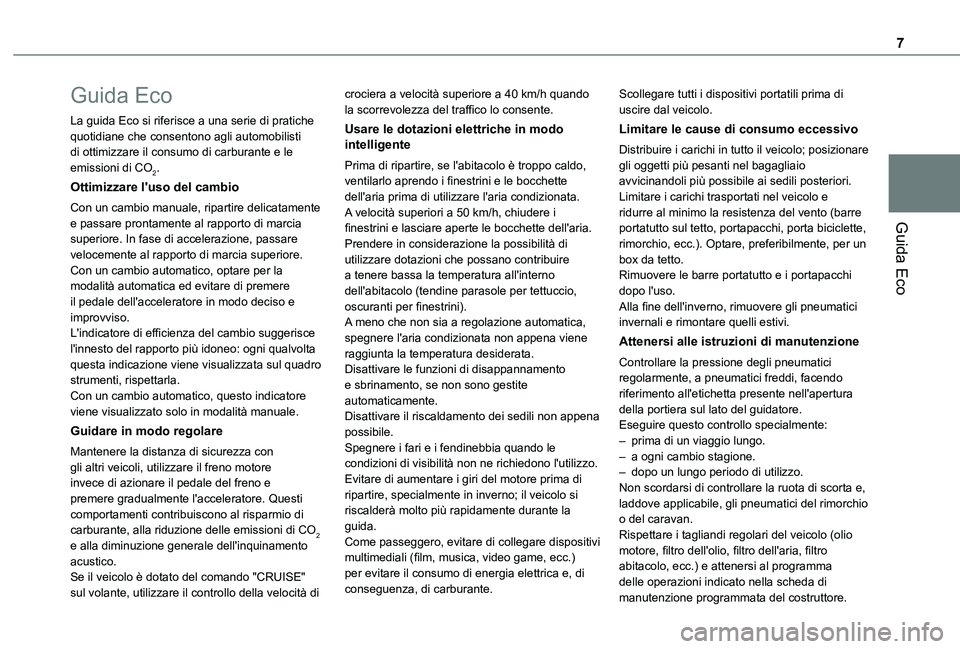

Guida Eco
Guida Eco
La guida Eco si riferisce a una serie di pratiche quotidiane che consentono agli automobilisti di ottimizzare il consumo di carburante e le emissioni di CO2.
Ottimizzare l'uso del cambio
Con un cambio manuale, ripartire delicatamente e passare prontamente al rapporto di marcia superiore. In fase di accelerazione, passare velocemente al rapporto di marcia superiore.Con un cambio automatico, optare per la modalità automatica ed evitare di premere il pedale dell'acceleratore in modo deciso e improvviso.L'indicatore di efficienza del cambio suggerisce l'innesto del rapporto più idoneo: ogni qualvolta questa indicazione viene visualizzata sul quadro strumenti, rispettarla.Con un cambio automatico, questo indicatore viene visualizzato solo in modalità manuale.
Guidare in modo regolare
Mantenere la distanza di sicurezza con gli altri veicoli, utilizzare il freno motore invece di azionare il pedale del freno e premere gradualmente l'acceleratore. Questi comportamenti contribuiscono al risparmio di carburante, alla riduzione delle emissioni di CO2 e alla diminuzione generale dell'inquinamento acustico.Se il veicolo è dotato del comando "CRUISE" sul volante, utilizzare il controllo della velocità di
crociera a velocità superiore a 40 km/h quando la scorrevolezza del traffico lo consente.
Usare le dotazioni elettriche in modo intelligente
Prima di ripartire, se l'abitacolo è troppo caldo, ventilarlo aprendo i finestrini e le bocchette dell'aria prima di utilizzare l'aria condizionata.A velocità superiori a 50 km/h, chiudere i finestrini e lasciare aperte le bocchette dell'aria.Prendere in considerazione la possibilità di utilizzare dotazioni che possano contribuire a tenere bassa la temperatura all'interno dell'abitacolo (tendine parasole per tettuccio, oscuranti per finestrini).A meno che non sia a regolazione automatica, spegnere l'aria condizionata non appena viene raggiunta la temperatura desiderata.Disattivare le funzioni di disappannamento e sbrinamento, se non sono gestite automaticamente.Disattivare il riscaldamento dei sedili non appena possibile.
Spegnere i fari e i fendinebbia quando le condizioni di visibilità non ne richiedono l'utilizzo.Evitare di aumentare i giri del motore prima di ripartire, specialmente in inverno; il veicolo si riscalderà molto più rapidamente durante la guida.Come passeggero, evitare di collegare dispositivi multimediali (film, musica, video game, ecc.) per evitare il consumo di energia elettrica e, di conseguenza, di carburante.
Scollegare tutti i dispositivi portatili prima di uscire dal veicolo.
Limitare le cause di consumo eccessivo
Distribuire i carichi in tutto il veicolo; posizionare gli oggetti più pesanti nel bagagliaio avvicinandoli più possibile ai sedili posteriori.Limitare i carichi trasportati nel veicolo e ridurre al minimo la resistenza del vento (barre portatutto sul tetto, portapacchi, porta biciclette, rimorchio, ecc.). Optare, preferibilmente, per un box da tetto.Rimuovere le barre portatutto e i portapacchi dopo l'uso.Alla fine dell'inverno, rimuovere gli pneumatici invernali e rimontare quelli estivi.
Attenersi alle istruzioni di manutenzione
Controllare la pressione degli pneumatici regolarmente, a pneumatici freddi, facendo riferimento all'etichetta presente nell'apertura della portiera sul lato del guidatore.Eseguire questo controllo specialmente:– prima di un viaggio lungo.
– a ogni cambio stagione.– dopo un lungo periodo di utilizzo.Non scordarsi di controllare la ruota di scorta e, laddove applicabile, gli pneumatici del rimorchio o del caravan.Rispettare i tagliandi regolari del veicolo (olio motore, filtro dell'olio, filtro dell'aria, filtro abitacolo, ecc.) e attenersi al programma delle operazioni indicato nella scheda di
manutenzione programmata del costruttore.
Page 8 of 272
8

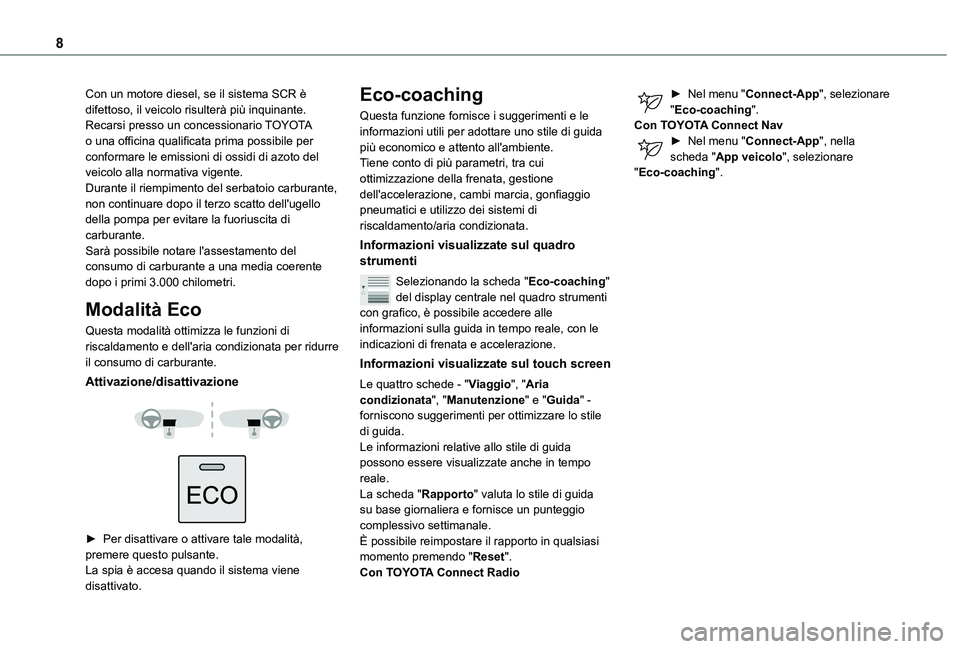

Con un motore diesel, se il sistema SCR è difettoso, il veicolo risulterà più inquinante. Recarsi presso un concessionario TOYOTA o una officina qualificata prima possibile per conformare le emissioni di ossidi di azoto del veicolo alla normativa vigente.Durante il riempimento del serbatoio carburante, non continuare dopo il terzo scatto dell'ugello della pompa per evitare la fuoriuscita di carburante.Sarà possibile notare l'assestamento del consumo di carburante a una media coerente dopo i primi 3.000 chilometri.
Modalità Eco
Questa modalità ottimizza le funzioni di riscaldamento e dell'aria condizionata per ridurre il consumo di carburante.
Attivazione/disattivazione
► Per disattivare o attivare tale modalità, premere questo pulsante.La spia è accesa quando il sistema viene disattivato.
Eco-coaching
Questa funzione fornisce i suggerimenti e le informazioni utili per adottare uno stile di guida più economico e attento all'ambiente.Tiene conto di più parametri, tra cui ottimizzazione della frenata, gestione dell'accelerazione, cambi marcia, gonfiaggio pneumatici e utilizzo dei sistemi di riscaldamento/aria condizionata.
Informazioni visualizzate sul quadro strumenti
Selezionando la scheda "Eco-coaching" del display centrale nel quadro strumenti con grafico, è possibile accedere alle informazioni sulla guida in tempo reale, con le indicazioni di frenata e accelerazione.
Informazioni visualizzate sul touch screen
Le quattro schede - "Viaggio", "Aria condizionata", "Manutenzione" e "Guida" - forniscono suggerimenti per ottimizzare lo stile di guida.
Le informazioni relative allo stile di guida possono essere visualizzate anche in tempo reale.La scheda "Rapporto" valuta lo stile di guida su base giornaliera e fornisce un punteggio complessivo settimanale.È possibile reimpostare il rapporto in qualsiasi momento premendo "Reset".Con TOYOTA Connect Radio
► Nel menu "Connect-App", selezionare "Eco-coaching".Con TOYOTA Connect Nav► Nel menu "Connect-App", nella scheda "App veicolo", selezionare "Eco-coaching".
Page 9 of 272
9
Strumentazione
1

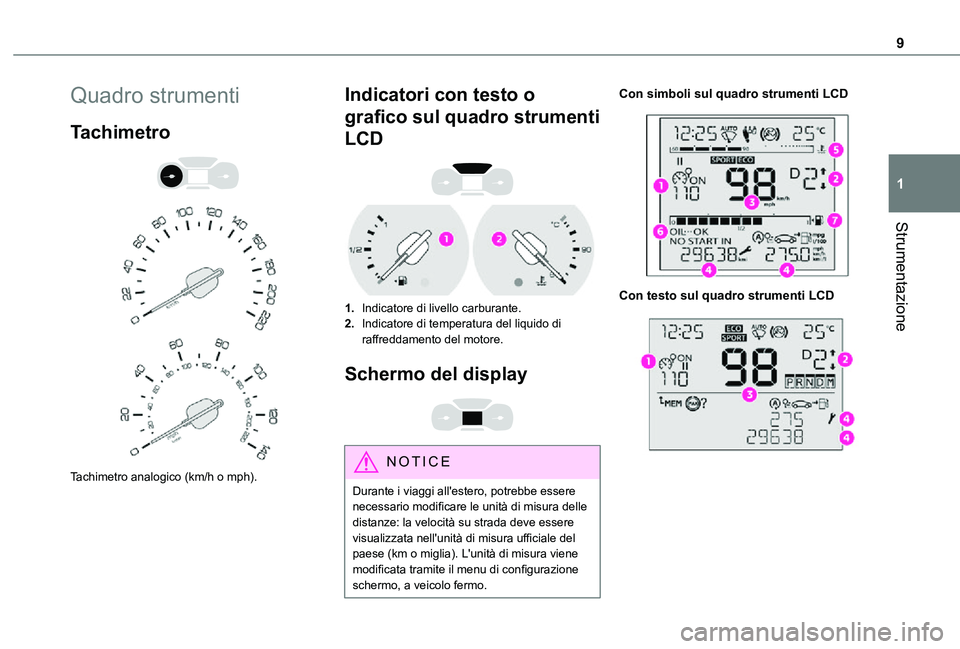

Quadro strumenti
Tachimetro
Tachimetro analogico (km/h o mph).
Indicatori con testo o
grafico sul quadro strumenti
LCD
1.Indicatore di livello carburante.
2.Indicatore di temperatura del liquido di raffreddamento del motore.
Schermo del display
NOTIC E
Durante i viaggi all'estero, potrebbe essere necessario modificare le unità di misura delle distanze: la velocità su strada deve essere visualizzata nell'unità di misura ufficiale del paese (km o miglia). L'unità di misura viene modificata tramite il menu di configurazione schermo, a veicolo fermo.
Con simboli sul quadro strumenti LCD
Con testo sul quadro strumenti LCD
Page 10 of 272
10

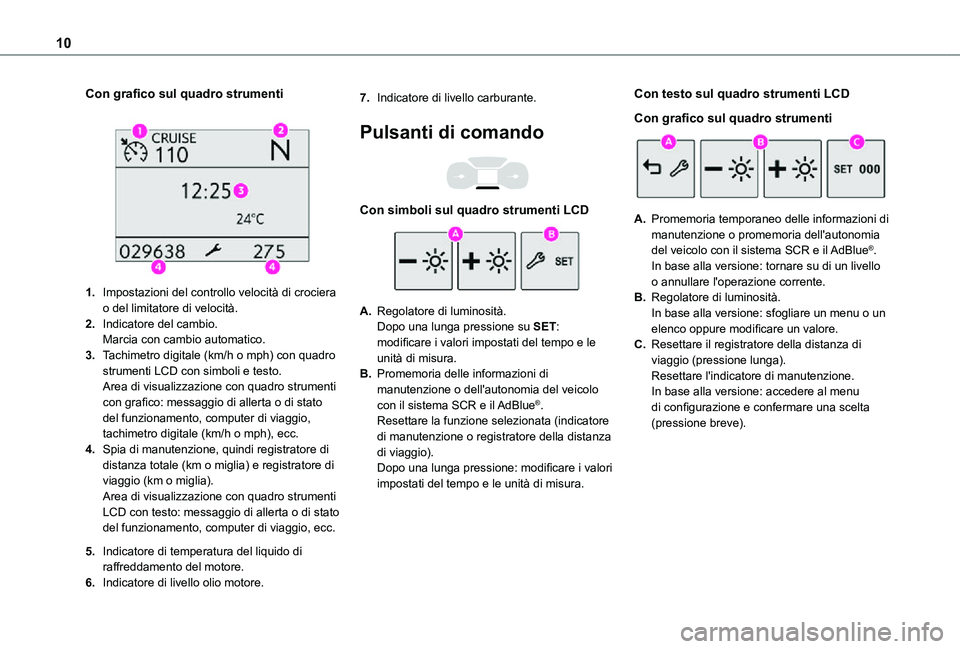

Con grafico sul quadro strumenti
1.Impostazioni del controllo velocità di crociera o del limitatore di velocità.
2.Indicatore del cambio.Marcia con cambio automatico.
3.Tachimetro digitale (km/h o mph) con quadro strumenti LCD con simboli e testo.Area di visualizzazione con quadro strumenti con grafico: messaggio di allerta o di stato del funzionamento, computer di viaggio, tachimetro digitale (km/h o mph), ecc.
4.Spia di manutenzione, quindi registratore di distanza totale (km o miglia) e registratore di viaggio (km o miglia).Area di visualizzazione con quadro strumenti LCD con testo: messaggio di allerta o di stato del funzionamento, computer di viaggio, ecc.
5.Indicatore di temperatura del liquido di raffreddamento del motore.
6.Indicatore di livello olio motore.
7.Indicatore di livello carburante.
Pulsanti di comando
Con simboli sul quadro strumenti LCD
A.Regolatore di luminosità.Dopo una lunga pressione su SET: modificare i valori impostati del tempo e le unità di misura.
B.Promemoria delle informazioni di manutenzione o dell'autonomia del veicolo con il sistema SCR e il AdBlue®.Resettare la funzione selezionata (indicatore di manutenzione o registratore della distanza di viaggio).Dopo una lunga pressione: modificare i valori impostati del tempo e le unità di misura.
Con testo sul quadro strumenti LCD
Con grafico sul quadro strumenti
A.Promemoria temporaneo delle informazioni di manutenzione o promemoria dell'autonomia
del veicolo con il sistema SCR e il AdBlue®.In base alla versione: tornare su di un livello o annullare l'operazione corrente.
B.Regolatore di luminosità.In base alla versione: sfogliare un menu o un elenco oppure modificare un valore.
C.Resettare il registratore della distanza di viaggio (pressione lunga).Resettare l'indicatore di manutenzione.In base alla versione: accedere al menu di configurazione e confermare una scelta (pressione breve).
