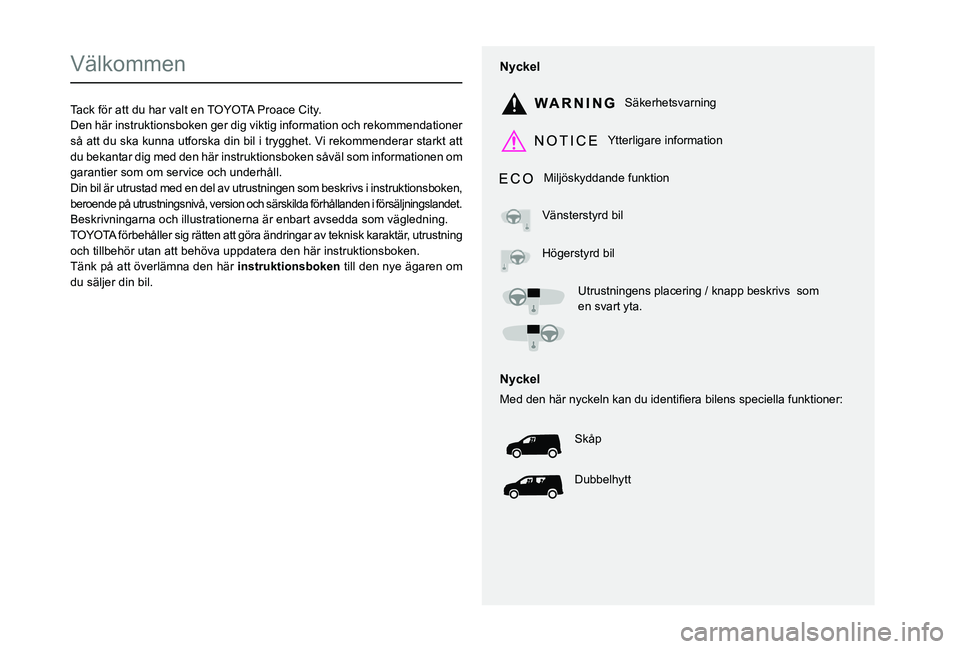

Page 1 of 272
Välkommen
Tack för att du har valt en TOYOTA Proace City.Den här instruktionsboken ger dig viktig information och rekommendationer så att du ska kunna utforska din bil i trygghet. Vi rekommenderar starkt att du bekantar dig med den här instruktionsboken såväl som informationen om garantier som om service och underhåll.Din bil är utrustad med en del av utrustningen som beskrivs i instruktionsboken, beroende på utrustningsnivå, version och särskilda förhållanden i försäljningslandet.Beskrivningarna och illustrationerna är enbart avsedda som vägledning.TOYOTA förbehåller sig rätten att göra ändringar av teknisk karaktär, utrustning
och tillbehör utan att behöva uppdatera den här instruktionsboken.Tänk på att överlämna den här itill den nye ägaren om du säljer din bil.
Nyckel
Säkerhetsvarning
Ytterligare information
Miljöskyddande funktion
Vänsterstyrd bil
Högerstyrd bil
Utrustningens placering / knapp beskrivs som en svart yta.
Nyckel
00300048004700030047004800510003004B006C005500030051005C0046004E0048004F00510003004E004400510003004700580003004C0047004800510057004C00BF00480055004400030045004C004F00480051005600030056005300480046004C0048004F004F00440003004900580051004E0057004C0052005100480055001D
Skåp
Dubbelhytt

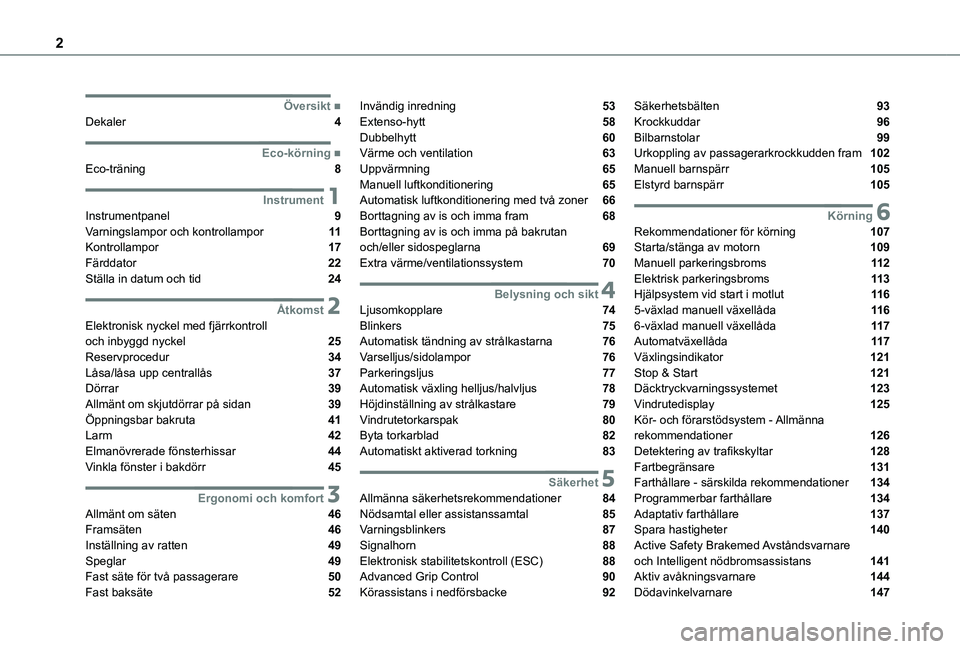

Page 2 of 272
2
■ÖversiktDekaler 4
■Eco-körningEco-träning 8
1InstrumentInstrumentpanel 9Varningslampor och kontrollampor 11Kontrollampor 17Färddator 22Ställa in datum och tid 24
2ÅtkomstElektronisk nyckel med fjärrkontroll och inbyggd nyckel 25Reservprocedur 34Låsa/låsa upp centrallås 37Dörrar 39Allmänt om skjutdörrar på sidan 39Öppningsbar bakruta 41Larm 42
Elmanövrerade fönsterhissar 44Vinkla fönster i bakdörr 45
3Ergonomi och komfortAllmänt om säten 46Framsäten 46Inställning av ratten 49Speglar 49Fast säte för två passagerare 50Fast baksäte 52
Invändig inredning 53Extenso-hytt 58Dubbelhytt 60Värme och ventilation 63Uppvärmning 65Manuell luftkonditionering 65Automatisk luftkonditionering med två zoner 66Borttagning av is och imma fram 68Borttagning av is och imma på bakrutan och/eller sidospeglarna 69Extra värme/ventilationssystem 70
4Belysning och siktLjusomkopplare 74Blinkers 75Automatisk tändning av strålkastarna 76Varselljus/sidolampor 76Parkeringsljus 77Automatisk växling helljus/halvljus 78Höjdinställning av strålkastare 79Vindrutetorkarspak 80Byta torkarblad 82
Automatiskt aktiverad torkning 83
5SäkerhetAllmänna säkerhetsrekommendationer 84Nödsamtal eller assistanssamtal 85Varningsblinkers 87Signalhorn 88Elektronisk stabilitetskontroll (ESC) 88Advanced Grip Control 90Körassistans i nedförsbacke 92
Säkerhetsbälten 93Krockkuddar 96Bilbarnstolar 99Urkoppling av passagerarkrockkudden fram 102Manuell barnspärr 105Elstyrd barnspärr 105
6KörningRekommendationer för körning 107Starta/stänga av motorn 109Manuell parkeringsbroms 11 2Elektrisk parkeringsbroms 11 3Hjälpsystem vid start i motlut 11 65-växlad manuell växellåda 11 66-växlad manuell växellåda 11 7Automatväxellåda 11 7Växlingsindikator 121Stop & Start 121Däcktryckvarningssystemet 123Vindrutedisplay 125Kör- och förarstödsystem - Allmänna rekommendationer 126
Detektering av trafikskyltar 128Fartbegränsare 131Farthållare - särskilda rekommendationer 134Programmerbar farthållare 134Adaptativ farthållare 137Spara hastigheter 140Active Safety Brakemed Avståndsvarnare och Intelligent nödbromsassistans 141Aktiv avåkningsvarnare 144Dödavinkelvarnare 147

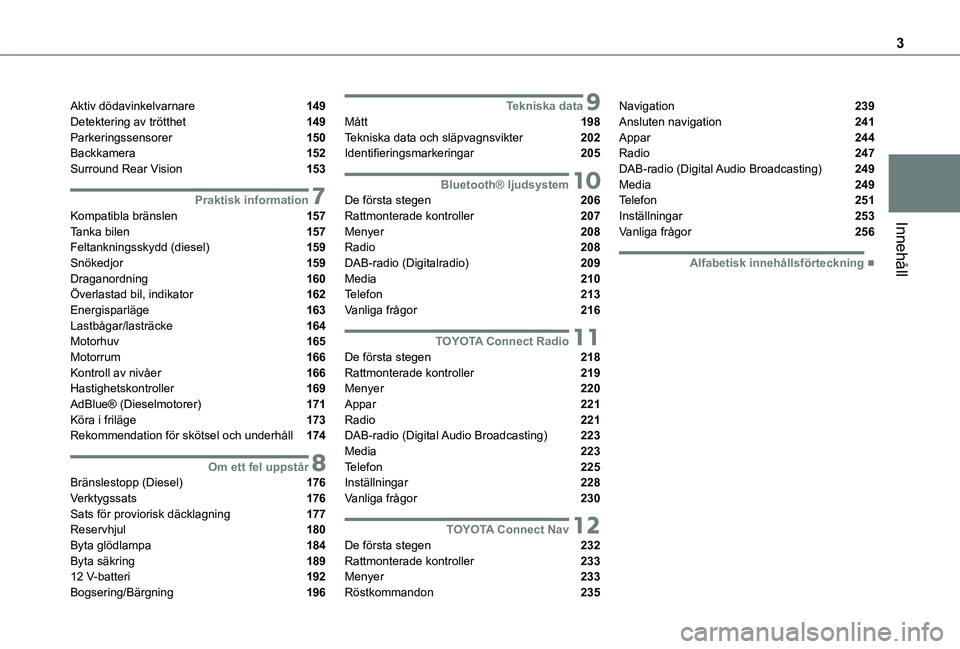

Page 3 of 272
3
Innehåll
Aktiv dödavinkelvarnare 149Detektering av trötthet 149Parkeringssensorer 150Backkamera 152Surround Rear Vision 153
7Praktisk informationKompatibla bränslen 157Tanka bilen 157Feltankningsskydd (diesel) 159Snökedjor 159Draganordning 160Överlastad bil, indikator 162Energisparläge 163Lastbågar/lasträcke 164Motorhuv 165Motorrum 166Kontroll av nivåer 166Hastighetskontroller 169AdBlue® (Dieselmotorer) 171Köra i friläge 173Rekommendation för skötsel och underhåll 174
8Om ett fel uppstårBränslestopp (Diesel) 176Verktygssats 176Sats för proviorisk däcklagning 177Reservhjul 180Byta glödlampa 184Byta säkring 18912 V-batteri 192Bogsering/Bärgning 196
9Tekniska dataMått 198Tekniska data och släpvagnsvikter 202Identifieringsmarkeringar 205
10Bluetooth® ljudsystemDe första stegen 206Rattmonterade kontroller 207Menyer 208Radio 208DAB-radio (Digitalradio) 209Media 210Telefon 213Vanliga frågor 216
11TOYOTA Connect RadioDe första stegen 218Rattmonterade kontroller 219Menyer 220Appar 221Radio 221DAB-radio (Digital Audio Broadcasting) 223
Media 223Telefon 225Inställningar 228Vanliga frågor 230
12TOYOTA Connect NavDe första stegen 232Rattmonterade kontroller 233Menyer 233Röstkommandon 235
Navigation 239Ansluten navigation 241Appar 244Radio 247DAB-radio (Digital Audio Broadcasting) 249Media 249Telefon 251Inställningar 253Vanliga frågor 256
■Alfabetisk innehållsförteckning
Page 4 of 272
4

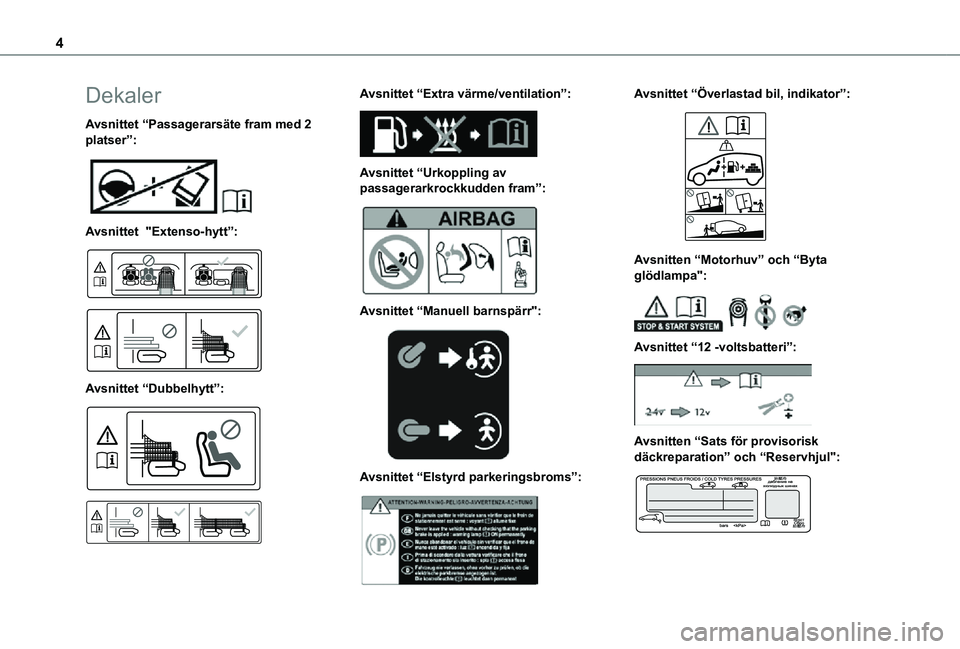

Dekaler
Avsnittet “Passagerarsäte fram med 2 platser”:
Avsnittet "Extenso-hytt”:
Avsnittet “Dubbelhytt”:
Avsnittet “Extra värme/ventilation”:
Avsnittet “Urkoppling av passagerarkrockkudden fram”:
Avsnittet “Manuell barnspärr":
Avsnittet “Elstyrd parkeringsbroms”:
Avsnittet “Överlastad bil, indikator”:
Avsnitten “Motorhuv” och “Byta glödlampa":
Avsnittet “12 -voltsbatteri”:
Avsnitten “Sats för provisorisk däckreparation” och “Reservhjul":

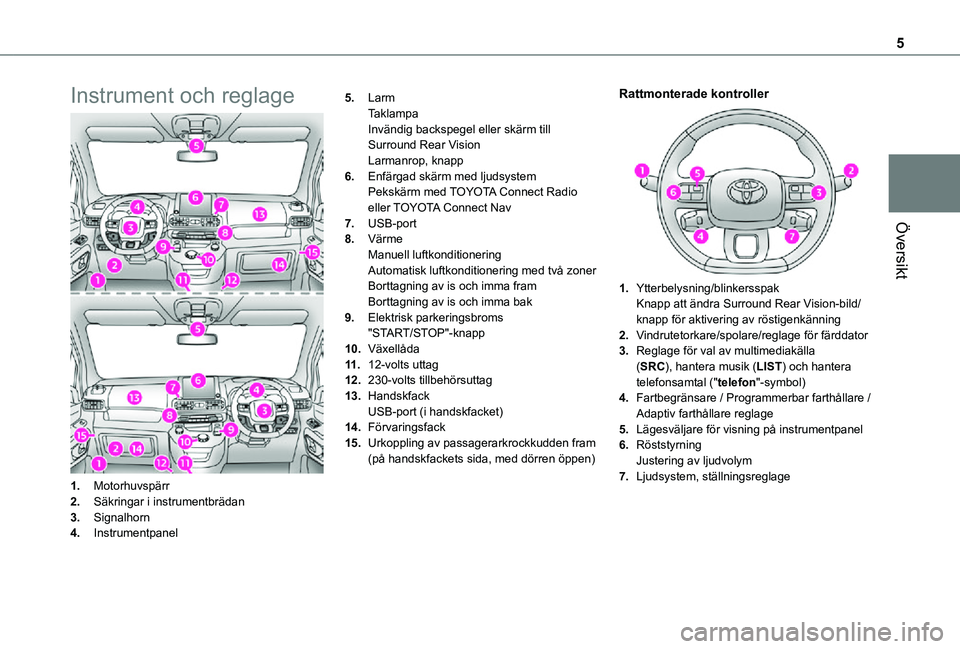

Page 5 of 272
5
Översikt
Instrument och reglage
1.Motorhuvspärr
2.Säkringar i instrumentbrädan
3.Signalhorn
4.Instrumentpanel
5.LarmTaklampaInvändig backspegel eller skärm till Surround Rear VisionLarmanrop, knapp
6.Enfärgad skärm med ljudsystemPekskärm med TOYOTA Connect Radio eller TOYOTA Connect Nav
7.USB-port
8.VärmeManuell luftkonditioneringAutomatisk luftkonditionering med två zonerBorttagning av is och imma framBorttagning av is och imma bak
9.Elektrisk parkeringsbroms"START/STOP"-knapp
10.Växellåda
11 .12-volts uttag
12.230-volts tillbehörsuttag
13.HandskfackUSB-port (i handskfacket)
14.Förvaringsfack
15.Urkoppling av passagerarkrockkudden fram (på handskfackets sida, med dörren öppen)
Rattmonterade kontroller
1.Ytterbelysning/blinkersspakKnapp att ändra Surround Rear Vision-bild/knapp för aktivering av röstigenkänning
2.Vindrutetorkare/spolare/reglage för färddator
3.Reglage för val av multimediakälla (SRC), hantera musik (LIST) och hantera telefonsamtal ("telefon"-symbol)
4.Fartbegränsare / Programmerbar farthållare / Adaptiv farthållare reglage
5.Lägesväljare för visning på instrumentpanel
6.RöststyrningJustering av ljudvolym
7.Ljudsystem, ställningsreglage

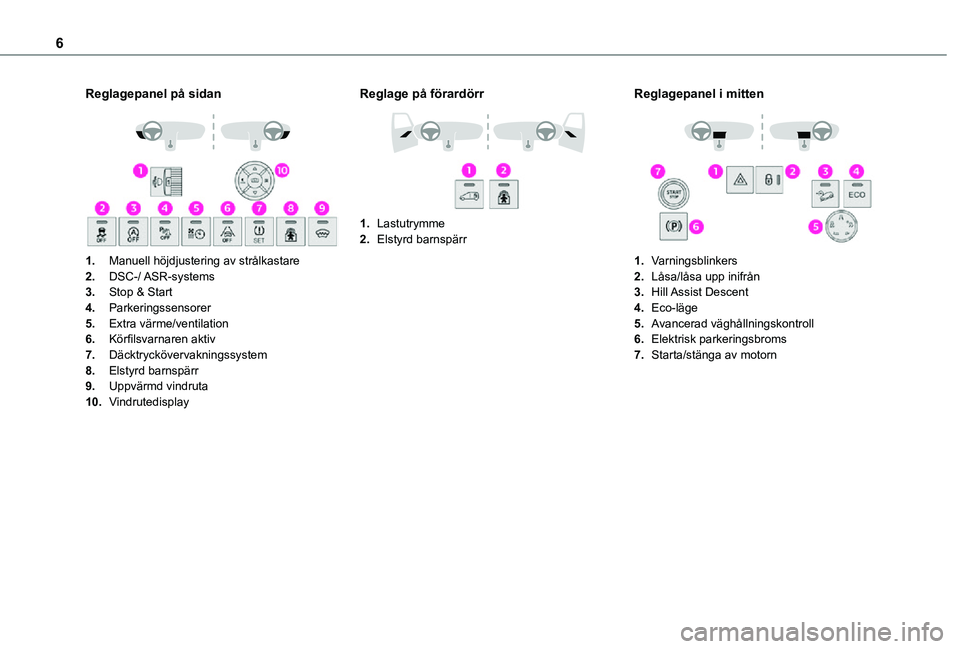

Page 6 of 272
6
Reglagepanel på sidan
1.Manuell höjdjustering av strålkastare
2.DSC-/ ASR-systems
3.Stop & Start
4.Parkeringssensorer
5.Extra värme/ventilation
6.Körfilsvarnaren aktiv
7.Däcktryckövervakningssystem
8.Elstyrd barnspärr
9.Uppvärmd vindruta
10.Vindrutedisplay
Reglage på förardörr
1.Lastutrymme
2.Elstyrd barnspärr
Reglagepanel i mitten
1.Varningsblinkers
2.Låsa/låsa upp inifrån
3.Hill Assist Descent
4.Eco-läge
5.Avancerad väghållningskontroll
6.Elektrisk parkeringsbroms
7.Starta/stänga av motorn
Page 7 of 272
7
Eco-körning
Eco-körning
Eco-körning avser ett antal dagliga rutiner som innebär att bilisten kan optimera bränsleförbrukningen och utsläppen av koldioxid (CO2).
Optimera användningen av växellådan
Starta mjukt och växla upp direkt om bilen har en manuell växellåda. Lägg i växlarna ganska snabbt under accelerationsfasen.Om bilen har en automatlåda ska du helst använda det automatiska drivläget, utan att trampa hårt eller plötsligt på gaspedalen.Växlingsindikatorn uppmanar dig att lägga i den bäst lämpade växeln: följ rådet så fort indikeringen visas i instrumentpanelen.Om bilen är utrustad med automatlåda tänds denna indikering enbart i det manuella läget.
Kör mjukt
Respektera säkerhetsavståndet mellan bilarna, använd hellre motorbroms än bromspedalen, trampa gradvis ned gaspedalen. Detta körsätt
bidrar till att minska bränsleförbrukningen, reducera koldioxidutsläppen (CO2) och dämpa trafikbullret.När trafiken flyter och om bilen är utrustad med det rattmonterade reglaget "CRUISE", kan du välja att använda farthållaren från 40 km/tim.
Använd elutrustningen på klokt sätt
Om det är alltför varmt i kupén kan du vädra innan du ger dig av genom att veva ned rutorna eller öppna ventilationsmunstyckena innan du använder luftkonditioneringen.Vid hastigheter över 50 km/tim ska du stänga fönstren och öppna ventilationsmunstyckena.Tänk på att använda den utrustning som gör det möjligt att sänka temperaturen i kupén (gardin framför taklucka, solskydd etc.).Stäng av luftkonditioneringen, om inte regleringen sker automatiskt, när temperaturen sjunkit till önskad komforttemperatur.Stäng av defrosterreglagen, om de inte styrs automatiskt.Stäng snarast möjligt av stolvärmen.Kör inte med strålkastare eller dimljus tända när siktförhållandena är tillfredsställande.Undvik att låta motorn vara igång, särskilt på vintern, innan du kör iväg. Bilen värms upp snabbare under körning.Om du som passagerare undviker att oavbrutet använda mediaspelare (film, musik, videospel
etc.) bidrar du till att begränsa elförbrukningen och därmed även bränsleförbrukningen. Koppla ur bärbara apparater innan du lämnar bilen.
Minska orsakerna till onödigt hög bränsleförbrukning
Fördela vikten över hela bilen. Lägg det tyngsta bagaget längst in i bagageutrymmet, närmast baksätet.Se till att bilen inte är för tungt lastad och minimera luftmotståndet (lastbågar, takräcke, cykelhållare, släpvagn etc.). Använd helst en takbox.Ta bort lastbågar och lasträcke efter användning.Montera bort vinterdäcken och byt till sommardäck så fort vintern är över.
Följ anvisningarna för underhåll
Kontrollera regelbundet däcktrycket när däcken är kalla, se däcktrycksdekalen som sitter i dörröppningen på förarsidan.Denna kontroll ska särskilt göras:– före en lång resa.– vid varje årstidsväxling.– när bilen har stått oanvänd under en längre period.Glöm inte att också kontrollera reservhjulet och
släpvagnens eller husvagnens däck.Utför regelbundet service på din bil (olja, oljefilter, luftfilter, kupéfilter etc.) och följ intervallerna för rekommenderade åtgärder som anges i biltillverkarens serviceschema.Med dieselmotor, om SCR-systemet är defekt blir din bil förorenande. Åk omedelbart till en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande

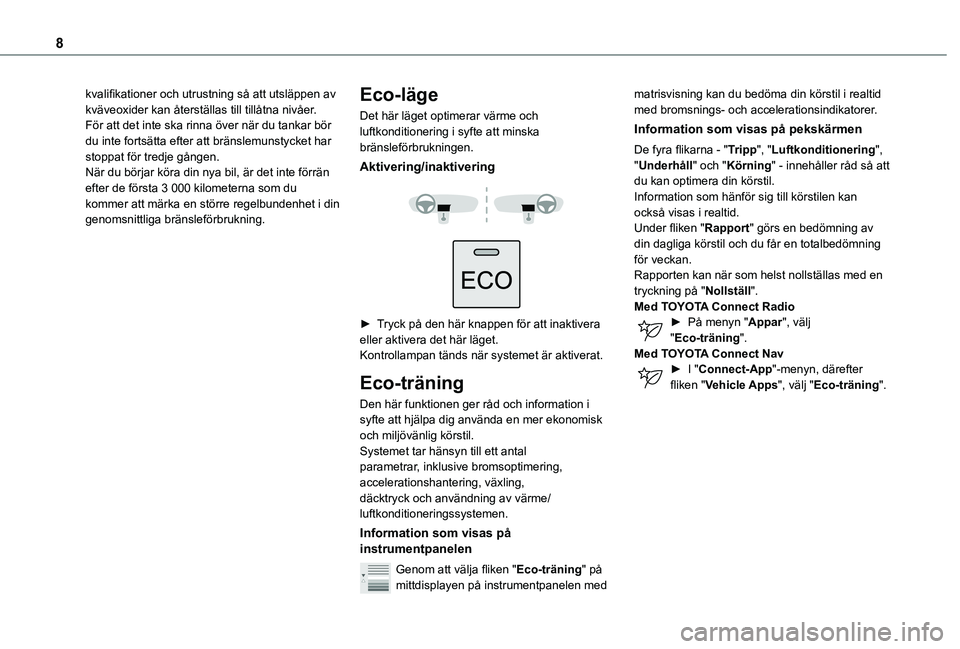

Page 8 of 272
8
kvalifikationer och utrustning så att utsläppen av kväveoxider kan återställas till tillåtna nivåer.För att det inte ska rinna över när du tankar bör du inte fortsätta efter att bränslemunstycket har stoppat för tredje gången.När du börjar köra din nya bil, är det inte förrän efter de första 3 000 kilometerna som du kommer att märka en större regelbundenhet i din genomsnittliga bränsleförbrukning.
Eco-läge
Det här läget optimerar värme och luftkonditionering i syfte att minska bränsleförbrukningen.
Aktivering/inaktivering
► Tryck på den här knappen för att inaktivera eller aktivera det här läget.Kontrollampan tänds när systemet är aktiverat.
Eco-träning
Den här funktionen ger råd och information i syfte att hjälpa dig använda en mer ekonomisk och miljövänlig körstil.Systemet tar hänsyn till ett antal parametrar, inklusive bromsoptimering, accelerationshantering, växling, däcktryck och användning av värme/luftkonditioneringssystemen.
Information som visas på instrumentpanelen
Genom att välja fliken "Eco-träning" på mittdisplayen på instrumentpanelen med
matrisvisning kan du bedöma din körstil i realtid med bromsnings- och accelerationsindikatorer.
Information som visas på pekskärmen
De fyra flikarna - "Tripp", "Luftkonditionering", "Underhåll" och "Körning" - innehåller råd så att du kan optimera din körstil.Information som hänför sig till körstilen kan också visas i realtid.Under fliken "Rapport" görs en bedömning av din dagliga körstil och du får en totalbedömning för veckan.Rapporten kan när som helst nollställas med en tryckning på "Nollställ".Med TOYOTA Connect Radio► På menyn "Appar", välj "Eco-träning".Med TOYOTA Connect Nav► I "Connect-App"-menyn, därefter fliken "Vehicle Apps", välj "Eco-träning".

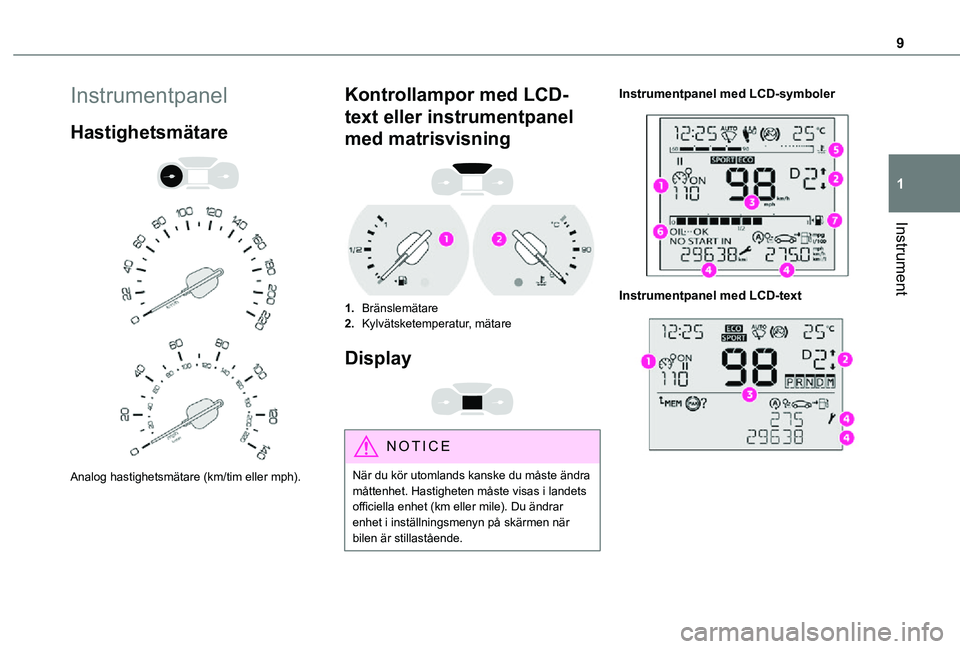

Page 9 of 272
9
Instrument
1
Instrumentpanel
Hastighetsmätare
Analog hastighetsmätare (km/tim eller mph).
Kontrollampor med LCD-
text eller instrumentpanel
med matrisvisning
1.Bränslemätare
2.Kylvätsketemperatur, mätare
Display
NOTIC E
När du kör utomlands kanske du måste ändra måttenhet. Hastigheten måste visas i landets officiella enhet (km eller mile). Du ändrar enhet i inställningsmenyn på skärmen när bilen är stillastående.
Instrumentpanel med LCD-symboler
Instrumentpanel med LCD-text

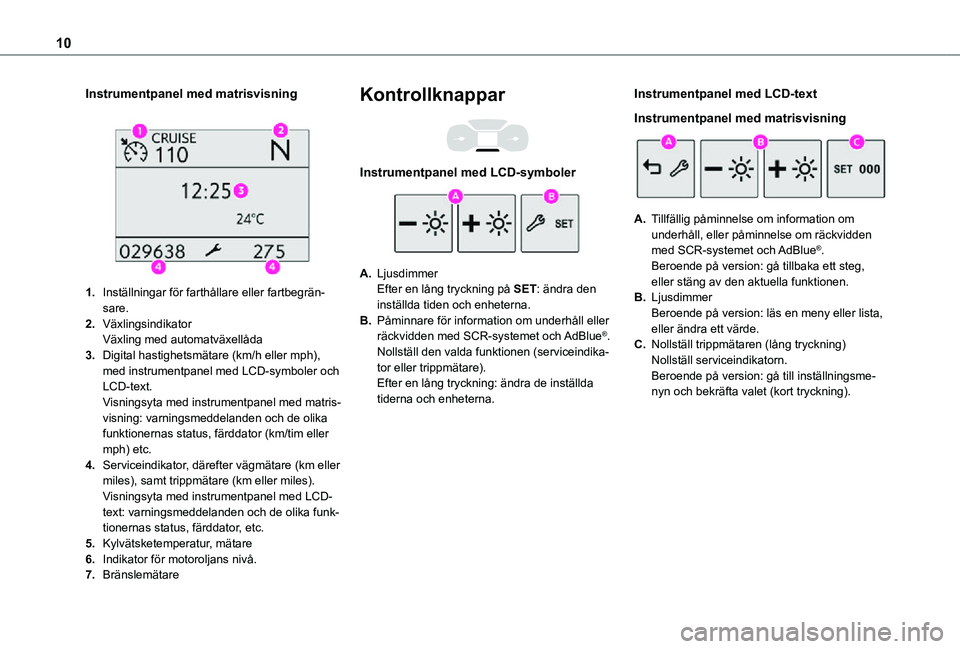

Page 10 of 272
10
Instrumentpanel med matrisvisning
1.Inställningar för farthållare eller fartbegrän-sare.
2.VäxlingsindikatorVäxling med automatväxellåda
3.Digital hastighetsmätare (km/h eller mph), med instrumentpanel med LCD-symboler och LCD-text.Visningsyta med instrumentpanel med matris-visning: varningsmeddelanden och de olika funktionernas status, färddator (km/tim eller
mph) etc.
4.Serviceindikator, därefter vägmätare (km eller miles), samt trippmätare (km eller miles).Visningsyta med instrumentpanel med LCD-text: varningsmeddelanden och de olika funk-tionernas status, färddator, etc.
5.Kylvätsketemperatur, mätare
6.Indikator för motoroljans nivå.
7.Bränslemätare
Kontrollknappar
Instrumentpanel med LCD-symboler
A.LjusdimmerEfter en lång tryckning på SET: ändra den inställda tiden och enheterna.
B.Påminnare för information om underhåll eller räckvidden med SCR-systemet och AdBlue®.Nollställ den valda funktionen (serviceindika-tor eller trippmätare).Efter en lång tryckning: ändra de inställda tiderna och enheterna.
Instrumentpanel med LCD-text
Instrumentpanel med matrisvisning
A.Tillfällig påminnelse om information om underhåll, eller påminnelse om räckvidden
med SCR-systemet och AdBlue®.Beroende på version: gå tillbaka ett steg, eller stäng av den aktuella funktionen.
B.LjusdimmerBeroende på version: läs en meny eller lista, eller ändra ett värde.
C.Nollställ trippmätaren (lång tryckning)Nollställ serviceindikatorn.Beroende på version: gå till inställningsme-nyn och bekräfta valet (kort tryckning).
