TOYOTA PROACE CITY 2021 Manuale duso (in Italian)

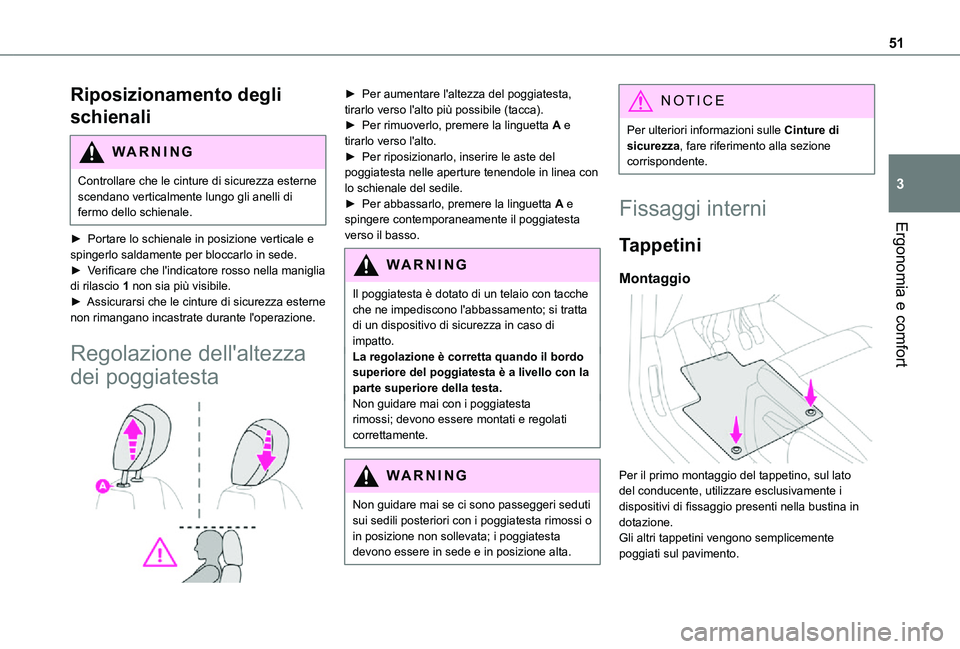

51
Ergonomia e comfort
3
Riposizionamento degli
schienali
WARNI NG
Controllare che le cinture di sicurezza esterne scendano verticalmente lungo gli anelli di fermo dello schienale.
► Portare lo schienale in posizione verticale e
spingerlo saldamente per bloccarlo in sede.► Verificare che l'indicatore rosso nella maniglia di rilascio 1 non sia più visibile.► Assicurarsi che le cinture di sicurezza esterne non rimangano incastrate durante l'operazione.
Regolazione dell'altezza
dei poggiatesta

► Per aumentare l'altezza del poggiatesta, tirarlo verso l'alto più possibile (tacca).► Per rimuoverlo, premere la linguetta A e tirarlo verso l'alto.► Per riposizionarlo, inserire le aste del poggiatesta nelle aperture tenendole in linea con lo schienale del sedile.► Per abbassarlo, premere la linguetta A e spingere contemporaneamente il poggiatesta verso il basso.
WARNI NG
Il poggiatesta è dotato di un telaio con tacche che ne impediscono l'abbassamento; si tratta di un dispositivo di sicurezza in caso di impatto.La regolazione è corretta quando il bordo superiore del poggiatesta è a livello con la parte superiore della testa.Non guidare mai con i poggiatesta rimossi; devono essere montati e regolati correttamente.
WARNI NG
Non guidare mai se ci sono passeggeri seduti sui sedili posteriori con i poggiatesta rimossi o in posizione non sollevata; i poggiatesta
devono essere in sede e in posizione alta.
NOTIC E
Per ulteriori informazioni sulle Cinture di sicurezza, fare riferimento alla sezione corrispondente.
Fissaggi interni
Tappetini
Montaggio

Per il primo montaggio del tappetino, sul lato del conducente, utilizzare esclusivamente i dispositivi di fissaggio presenti nella bustina in dotazione.Gli altri tappetini vengono semplicemente poggiati sul pavimento.

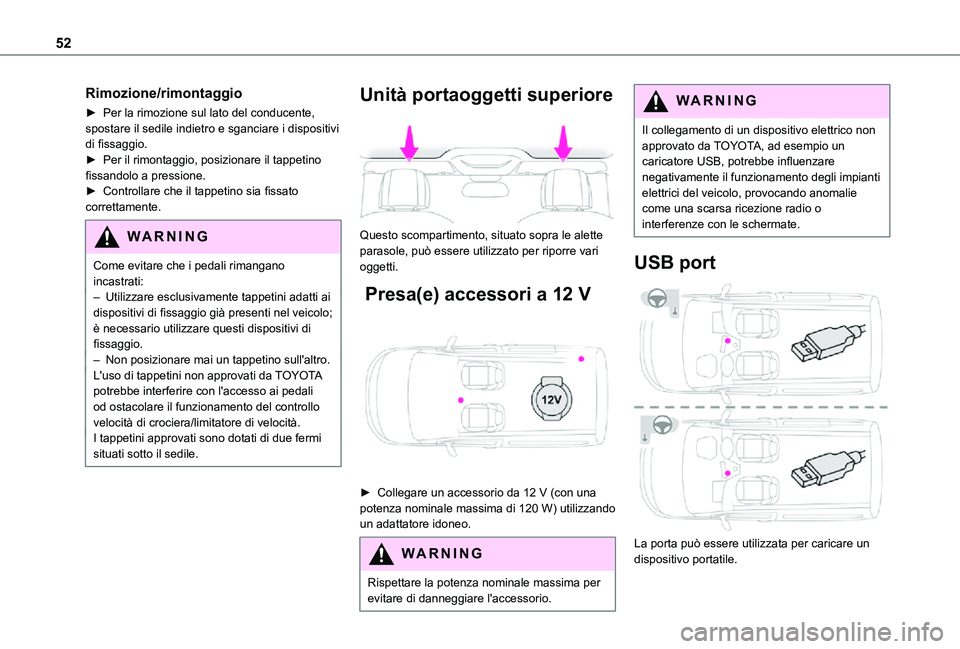

52
Rimozione/rimontaggio
► Per la rimozione sul lato del conducente, spostare il sedile indietro e sganciare i dispositivi di fissaggio.► Per il rimontaggio, posizionare il tappetino fissandolo a pressione.► Controllare che il tappetino sia fissato correttamente.
WARNI NG
Come evitare che i pedali rimangano incastrati:– Utilizzare esclusivamente tappetini adatti ai dispositivi di fissaggio già presenti nel veicolo; è necessario utilizzare questi dispositivi di fissaggio.– Non posizionare mai un tappetino sull'altro.L'uso di tappetini non approvati da TOYOTA potrebbe interferire con l'accesso ai pedali od ostacolare il funzionamento del controllo velocità di crociera/limitatore di velocità.I tappetini approvati sono dotati di due fermi situati sotto il sedile.
Unità portaoggetti superiore

Questo scompartimento, situato sopra le alette parasole, può essere utilizzato per riporre vari oggetti.
Presa(e) accessori a 12 V

► Collegare un accessorio da 12 V (con una potenza nominale massima di 120 W) utilizzando un adattatore idoneo.
WARNI NG
Rispettare la potenza nominale massima per evitare di danneggiare l'accessorio.
WARNI NG
Il collegamento di un dispositivo elettrico non approvato da TOYOTA, ad esempio un caricatore USB, potrebbe influenzare negativamente il funzionamento degli impianti elettrici del veicolo, provocando anomalie come una scarsa ricezione radio o interferenze con le schermate.
USB port

La porta può essere utilizzata per caricare un
dispositivo portatile.

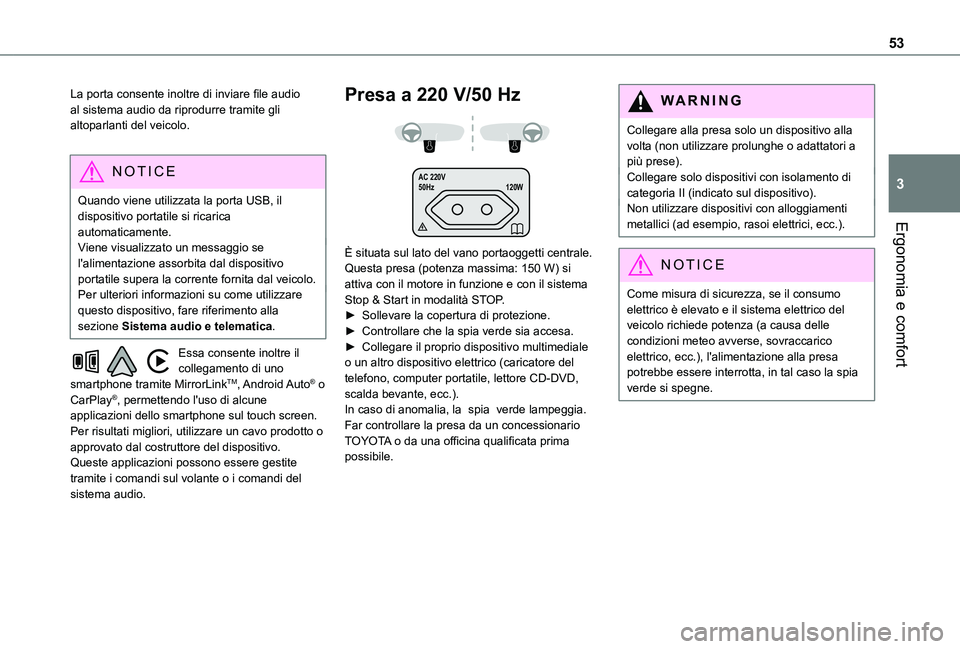

53
Ergonomia e comfort
3
La porta consente inoltre di inviare file audio al sistema audio da riprodurre tramite gli altoparlanti del veicolo.
NOTIC E
Quando viene utilizzata la porta USB, il dispositivo portatile si ricarica automaticamente.Viene visualizzato un messaggio se l'alimentazione assorbita dal dispositivo portatile supera la corrente fornita dal veicolo.Per ulteriori informazioni su come utilizzare questo dispositivo, fare riferimento alla sezione Sistema audio e telematica.
Essa consente inoltre il collegamento di uno smartphone tramite MirrorLinkTM, Android Auto® o CarPlay®, permettendo l'uso di alcune applicazioni dello smartphone sul touch screen.Per risultati migliori, utilizzare un cavo prodotto o
approvato dal costruttore del dispositivo.Queste applicazioni possono essere gestite tramite i comandi sul volante o i comandi del sistema audio.
Presa a 220 V/50 Hz
AC 220 V
50Hz 120W

È situata sul lato del vano portaoggetti centrale.Questa presa (potenza massima: 150 W) si attiva con il motore in funzione e con il sistema Stop & Start in modalità STOP.► Sollevare la copertura di protezione.► Controllare che la spia verde sia accesa.► Collegare il proprio dispositivo multimediale o un altro dispositivo elettrico (caricatore del telefono, computer portatile, lettore CD-DVD, scalda bevante, ecc.).In caso di anomalia, la spia verde lampeggia.Far controllare la presa da un concessionario TOYOTA o da una officina qualificata prima possibile.
WARNI NG
Collegare alla presa solo un dispositivo alla volta (non utilizzare prolunghe o adattatori a più prese).Collegare solo dispositivi con isolamento di categoria II (indicato sul dispositivo).Non utilizzare dispositivi con alloggiamenti metallici (ad esempio, rasoi elettrici, ecc.).
NOTIC E
Come misura di sicurezza, se il consumo elettrico è elevato e il sistema elettrico del veicolo richiede potenza (a causa delle condizioni meteo avverse, sovraccarico elettrico, ecc.), l'alimentazione alla presa potrebbe essere interrotta, in tal caso la spia verde si spegne.

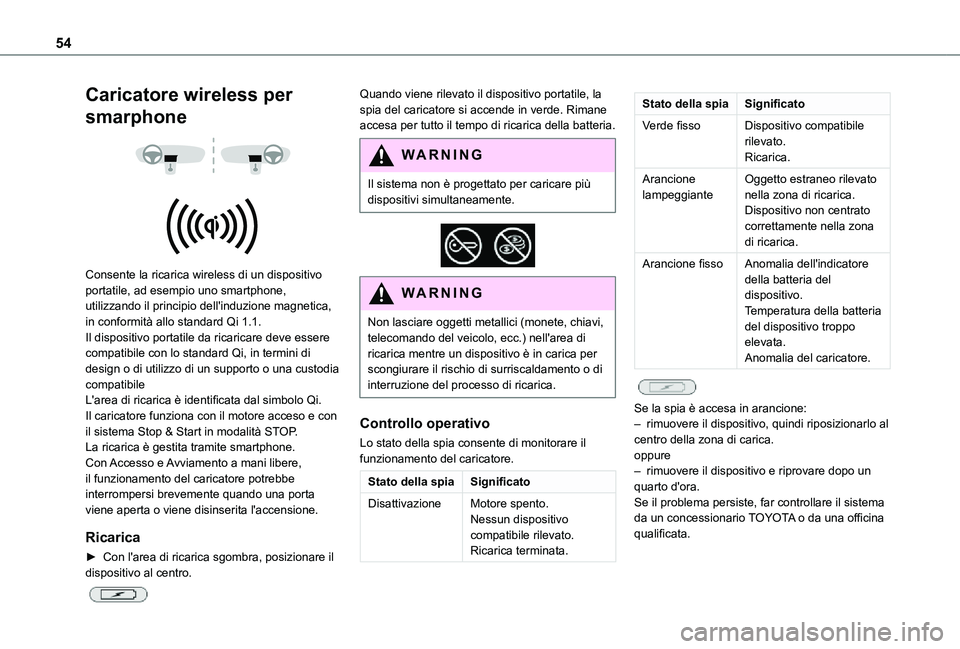

54
Caricatore wireless per
smarphone


Consente la ricarica wireless di un dispositivo portatile, ad esempio uno smartphone, utilizzando il principio dell'induzione magnetica, in conformità allo standard Qi 1.1.Il dispositivo portatile da ricaricare deve essere compatibile con lo standard Qi, in termini di design o di utilizzo di un supporto o una custodia compatibileL'area di ricarica è identificata dal simbolo Qi.Il caricatore funziona con il motore acceso e con il sistema Stop & Start in modalità STOP.La ricarica è gestita tramite smartphone.Con Accesso e Avviamento a mani libere, il funzionamento del caricatore potrebbe interrompersi brevemente quando una porta viene aperta o viene disinserita l'accensione.
Ricarica
► Con l'area di ricarica sgombra, posizionare il dispositivo al centro.

Quando viene rilevato il dispositivo portatile, la spia del caricatore si accende in verde. Rimane accesa per tutto il tempo di ricarica della batteria.
WARNI NG
Il sistema non è progettato per caricare più dispositivi simultaneamente.


WARNI NG
Non lasciare oggetti metallici (monete, chiavi, telecomando del veicolo, ecc.) nell'area di ricarica mentre un dispositivo è in carica per scongiurare il rischio di surriscaldamento o di interruzione del processo di ricarica.
Controllo operativo
Lo stato della spia consente di monitorare il funzionamento del caricatore.
Stato della spiaSignificato
DisattivazioneMotore spento.Nessun dispositivo compatibile rilevato.
Ricarica terminata.
Stato della spiaSignificato
Verde fissoDispositivo compatibile rilevato.Ricarica.
Arancione lampeggianteOggetto estraneo rilevato nella zona di ricarica.Dispositivo non centrato correttamente nella zona di ricarica.
Arancione fissoAnomalia dell'indicatore della batteria del dispositivo.Temperatura della batteria del dispositivo troppo elevata.Anomalia del caricatore.

Se la spia è accesa in arancione:– rimuovere il dispositivo, quindi riposizionarlo al centro della zona di carica.oppure– rimuovere il dispositivo e riprovare dopo un quarto d'ora.Se il problema persiste, far controllare il sistema da un concessionario TOYOTA o da una officina qualificata.

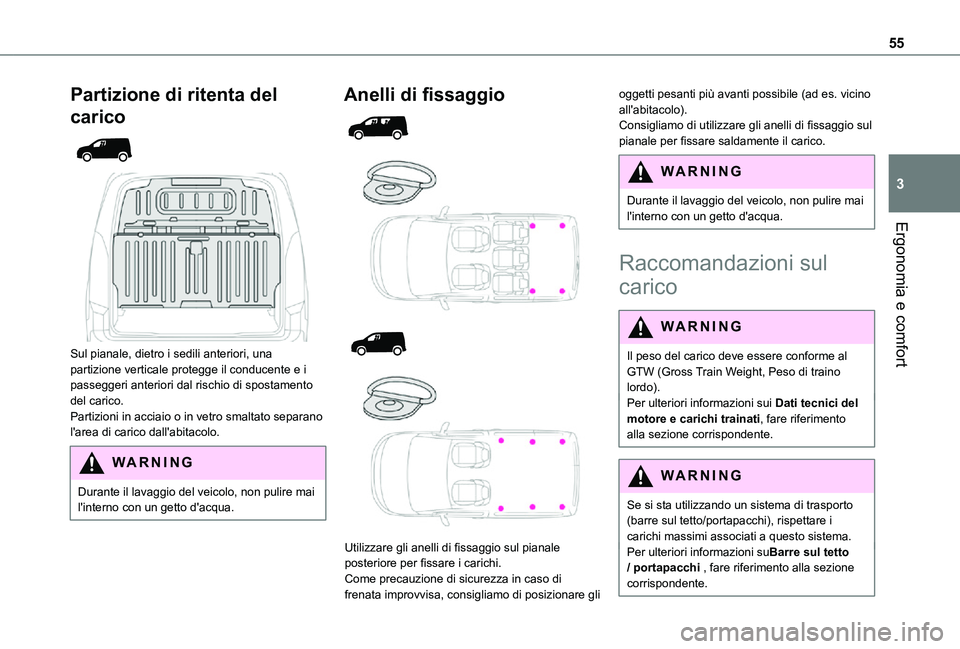

55
Ergonomia e comfort
3
Partizione di ritenta del
carico


Sul pianale, dietro i sedili anteriori, una partizione verticale protegge il conducente e i passeggeri anteriori dal rischio di spostamento del carico.Partizioni in acciaio o in vetro smaltato separano l'area di carico dall'abitacolo.
WARNI NG
Durante il lavaggio del veicolo, non pulire mai l'interno con un getto d'acqua.
Anelli di fissaggio




Utilizzare gli anelli di fissaggio sul pianale posteriore per fissare i carichi.Come precauzione di sicurezza in caso di frenata improvvisa, consigliamo di posizionare gli
oggetti pesanti più avanti possibile (ad es. vicino all'abitacolo).Consigliamo di utilizzare gli anelli di fissaggio sul pianale per fissare saldamente il carico.
WARNI NG
Durante il lavaggio del veicolo, non pulire mai l'interno con un getto d'acqua.
Raccomandazioni sul
carico
WARNI NG
Il peso del carico deve essere conforme al GTW (Gross Train Weight, Peso di traino lordo).Per ulteriori informazioni sui Dati tecnici del motore e carichi trainati, fare riferimento alla sezione corrispondente.
WARNI NG
Se si sta utilizzando un sistema di trasporto (barre sul tetto/portapacchi), rispettare i carichi massimi associati a questo sistema.Per ulteriori informazioni suBarre sul tetto / portapacchi , fare riferimento alla sezione corrispondente.

56
WARNI NG
Assicurarsi che la dimensione, la forma e il volume dei carichi trasportati siano compatibili con il codice della strada e che non interferiscano con la campo di visione del conducente.
WARNI NG
Il carico deve essere distribuito in modo uniforme nell'area di carico in modo che non interferisca con la guida del veicolo.Posizionare il carico vicino ai pannelli laterali o spingerlo contro i pannelli laterali tra gli archi passaruota.Tuttavia, si consiglia di posizionare gli oggetti più vicino possibile all'abitacolo come precauzione in caso di frenata improvvisa.
WARNI NG
Fissare saldamente tutte le parti del carico utilizzando gli anelli di stivaggio sul pianale dell'ara di carico.Per ulteriori informazioni sui Dispositivi di fissaggio interni e, in particolare sugli anelli di stivaggio, fare riferimento alla sezione corrispondente.
WARNI NG
Per evitare il rischio di lesioni o di incidenti, il carico deve essere stabile in modo che non si scivoli, si capovolga, cada o venga scagliato via. Per fare questo, utilizzare solo cinghia di ritenuta conformi agli standard correnti (DIN per esempio).Per ulteriori informazioni sul posizionamento delle cinghie, fare riferimento alla guida utente del costruttore.Ci deve essere uno spazio vuoto tra i componenti del carico.Per evitare che il carico si sposti, non ci deve essere spazio tra il carico e i pannelli del veicolo.Come per le cinghie, ottimizzare la stabilità del carico con attrezzature apposite (cunei, blocchi rigidi di legno o imbottiture).
WARNI NG
Durante il lavaggio del veicolo, non pulire mai l'interno con un getto d'acqua.
Per Cabina Extensoe
l'abitacolo
WARNI NG
Non posizionare oggetti appuntiti o taglienti nella copertura di protezione per evitare di danneggiarla.


WARNI NG
Non posizionare oggetti sul cruscotto.Disattivare l'airbag del passeggero anteriore durante il trasporto di oggetti lunghi.Per ulteriori informazioni sulla Disattivazione dell'airbag del passeggero anteriore, fare riferimento alla sezione corrispondente.
WARNI NG
Evitare di posizionare i carichi corti o pesanti nella copertura di protezione; utilizzare l'area di carico laddove possibile.

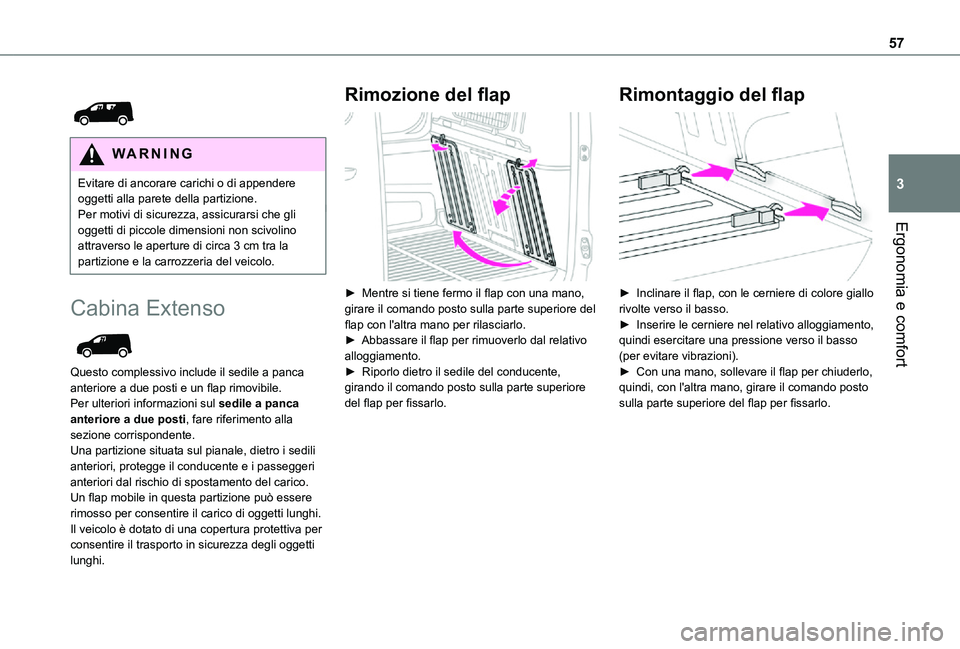

57
Ergonomia e comfort
3


WARNI NG
Evitare di ancorare carichi o di appendere oggetti alla parete della partizione.Per motivi di sicurezza, assicurarsi che gli oggetti di piccole dimensioni non scivolino attraverso le aperture di circa 3 cm tra la partizione e la carrozzeria del veicolo.
Cabina Extenso

Questo complessivo include il sedile a panca anteriore a due posti e un flap rimovibile.Per ulteriori informazioni sul sedile a panca anteriore a due posti, fare riferimento alla sezione corrispondente.Una partizione situata sul pianale, dietro i sedili anteriori, protegge il conducente e i passeggeri anteriori dal rischio di spostamento del carico.Un flap mobile in questa partizione può essere rimosso per consentire il carico di oggetti lunghi.Il veicolo è dotato di una copertura protettiva per consentire il trasporto in sicurezza degli oggetti
lunghi.
Rimozione del flap

► Mentre si tiene fermo il flap con una mano, girare il comando posto sulla parte superiore del flap con l'altra mano per rilasciarlo.► Abbassare il flap per rimuoverlo dal relativo alloggiamento.► Riporlo dietro il sedile del conducente, girando il comando posto sulla parte superiore del flap per fissarlo.
Rimontaggio del flap

► Inclinare il flap, con le cerniere di colore giallo rivolte verso il basso.► Inserire le cerniere nel relativo alloggiamento, quindi esercitare una pressione verso il basso (per evitare vibrazioni).► Con una mano, sollevare il flap per chiuderlo, quindi, con l'altra mano, girare il comando posto sulla parte superiore del flap per fissarlo.

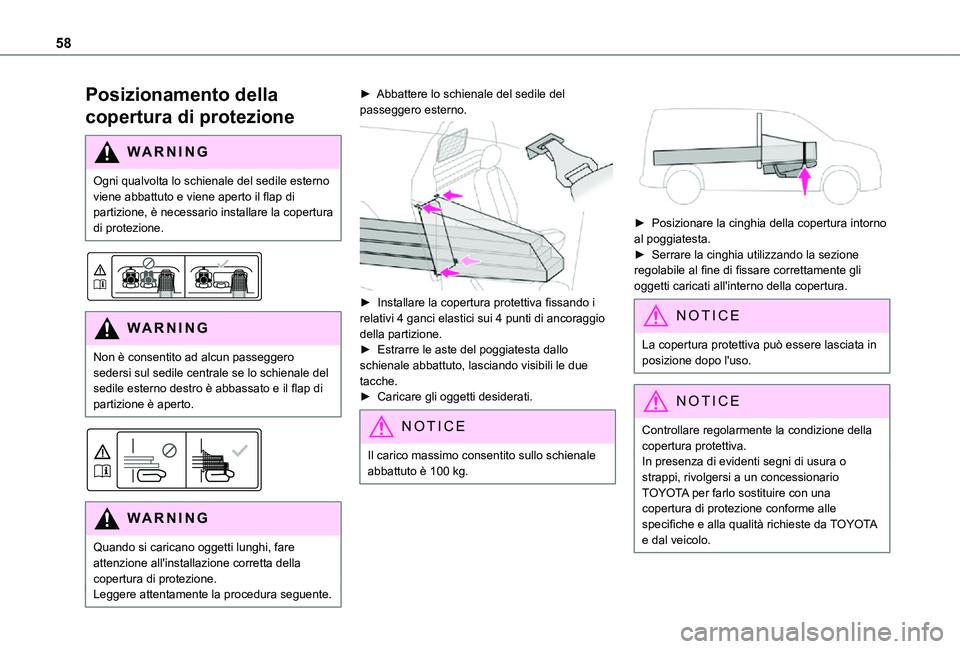

58
Posizionamento della
copertura di protezione
WARNI NG
Ogni qualvolta lo schienale del sedile esterno viene abbattuto e viene aperto il flap di partizione, è necessario installare la copertura di protezione.


WARNI NG
Non è consentito ad alcun passeggero sedersi sul sedile centrale se lo schienale del sedile esterno destro è abbassato e il flap di partizione è aperto.


WARNI NG
Quando si caricano oggetti lunghi, fare attenzione all'installazione corretta della copertura di protezione.Leggere attentamente la procedura seguente.
► Abbattere lo schienale del sedile del passeggero esterno.

► Installare la copertura protettiva fissando i relativi 4 ganci elastici sui 4 punti di ancoraggio della partizione.► Estrarre le aste del poggiatesta dallo schienale abbattuto, lasciando visibili le due tacche.► Caricare gli oggetti desiderati.
NOTIC E
Il carico massimo consentito sullo schienale abbattuto è 100 kg.


► Posizionare la cinghia della copertura intorno al poggiatesta.► Serrare la cinghia utilizzando la sezione regolabile al fine di fissare correttamente gli oggetti caricati all'interno della copertura.
NOTIC E
La copertura protettiva può essere lasciata in posizione dopo l'uso.
NOTIC E
Controllare regolarmente la condizione della copertura protettiva.In presenza di evidenti segni di usura o strappi, rivolgersi a un concessionario TOYOTA per farlo sostituire con una copertura di protezione conforme alle specifiche e alla qualità richieste da TOYOTA e dal veicolo.

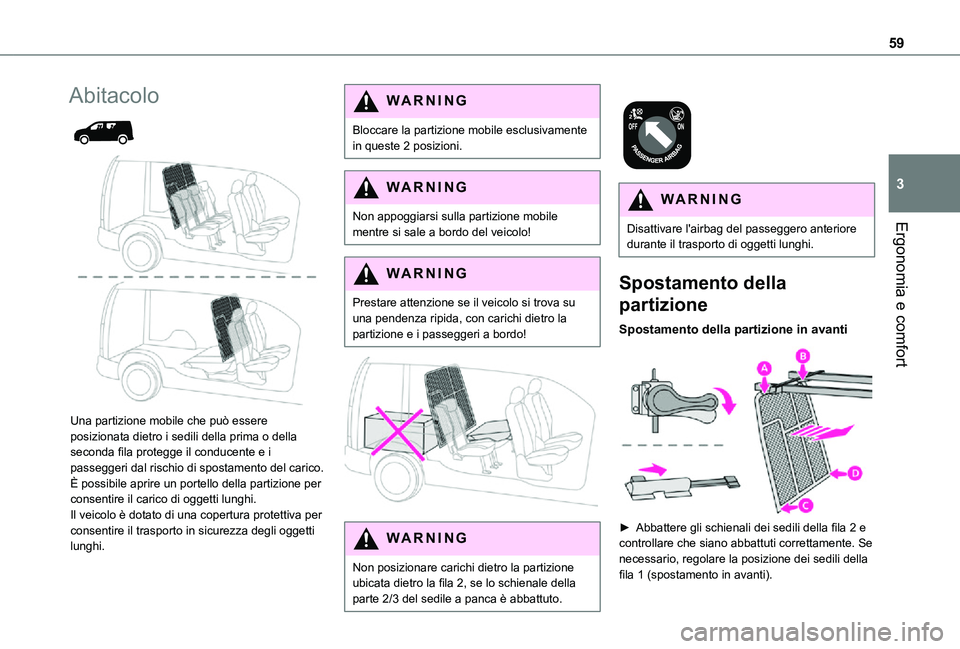

59
Ergonomia e comfort
3
Abitacolo


Una partizione mobile che può essere posizionata dietro i sedili della prima o della
seconda fila protegge il conducente e i passeggeri dal rischio di spostamento del carico.È possibile aprire un portello della partizione per consentire il carico di oggetti lunghi.Il veicolo è dotato di una copertura protettiva per consentire il trasporto in sicurezza degli oggetti lunghi.
WARNI NG
Bloccare la partizione mobile esclusivamente in queste 2 posizioni.
WARNI NG
Non appoggiarsi sulla partizione mobile mentre si sale a bordo del veicolo!
WARNI NG
Prestare attenzione se il veicolo si trova su una pendenza ripida, con carichi dietro la partizione e i passeggeri a bordo!


WARNI NG
Non posizionare carichi dietro la partizione ubicata dietro la fila 2, se lo schienale della parte 2/3 del sedile a panca è abbattuto.


WARNI NG
Disattivare l'airbag del passeggero anteriore durante il trasporto di oggetti lunghi.
Spostamento della
partizione
Spostamento della partizione in avanti

► Abbattere gli schienali dei sedili della fila 2 e controllare che siano abbattuti correttamente. Se necessario, regolare la posizione dei sedili della fila 1 (spostamento in avanti).

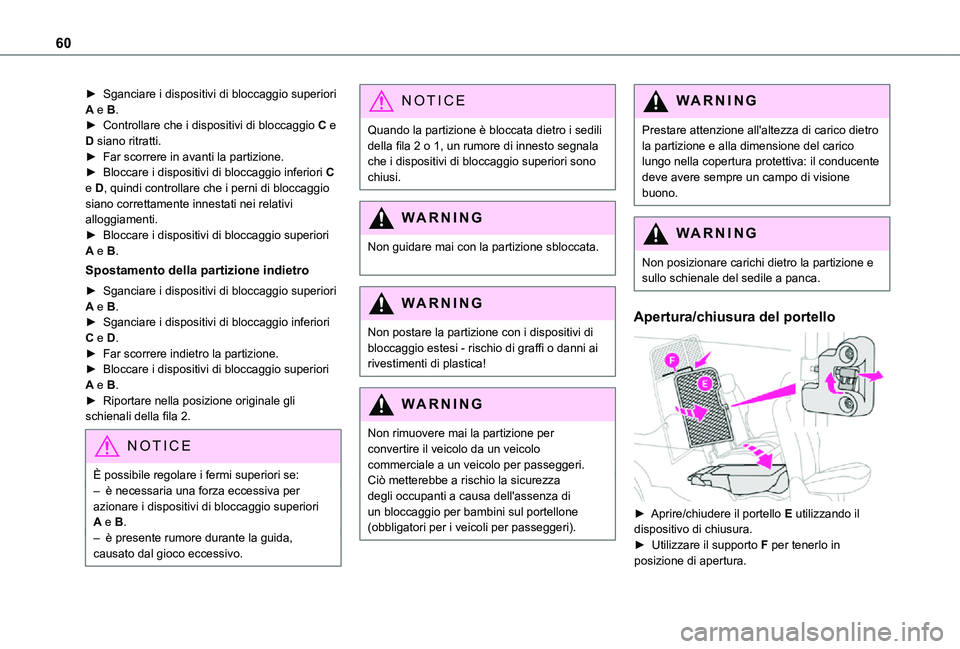

60
► Sganciare i dispositivi di bloccaggio superiori A e B.► Controllare che i dispositivi di bloccaggio C e D siano ritratti.► Far scorrere in avanti la partizione.► Bloccare i dispositivi di bloccaggio inferiori C e D, quindi controllare che i perni di bloccaggio siano correttamente innestati nei relativi alloggiamenti.► Bloccare i dispositivi di bloccaggio superiori A e B.
Spostamento della partizione indietro
► Sganciare i dispositivi di bloccaggio superiori A e B.► Sganciare i dispositivi di bloccaggio inferiori C e D.► Far scorrere indietro la partizione.► Bloccare i dispositivi di bloccaggio superiori A e B.► Riportare nella posizione originale gli schienali della fila 2.
NOTIC E
È possibile regolare i fermi superiori se:– è necessaria una forza eccessiva per azionare i dispositivi di bloccaggio superiori A e B.– è presente rumore durante la guida, causato dal gioco eccessivo.
NOTIC E
Quando la partizione è bloccata dietro i sedili della fila 2 o 1, un rumore di innesto segnala che i dispositivi di bloccaggio superiori sono chiusi.
WARNI NG
Non guidare mai con la partizione sbloccata.
WARNI NG
Non postare la partizione con i dispositivi di bloccaggio estesi - rischio di graffi o danni ai rivestimenti di plastica!
WARNI NG
Non rimuovere mai la partizione per convertire il veicolo da un veicolo commerciale a un veicolo per passeggeri.Ciò metterebbe a rischio la sicurezza degli occupanti a causa dell'assenza di un bloccaggio per bambini sul portellone (obbligatori per i veicoli per passeggeri).
WARNI NG
Prestare attenzione all'altezza di carico dietro la partizione e alla dimensione del carico lungo nella copertura protettiva: il conducente deve avere sempre un campo di visione buono.
WARNI NG
Non posizionare carichi dietro la partizione e sullo schienale del sedile a panca.
Apertura/chiusura del portello

► Aprire/chiudere il portello E utilizzando il dispositivo di chiusura.
► Utilizzare il supporto F per tenerlo in posizione di apertura.
