TOYOTA PROACE CITY 2022 Manual de utilização (in Portuguese)

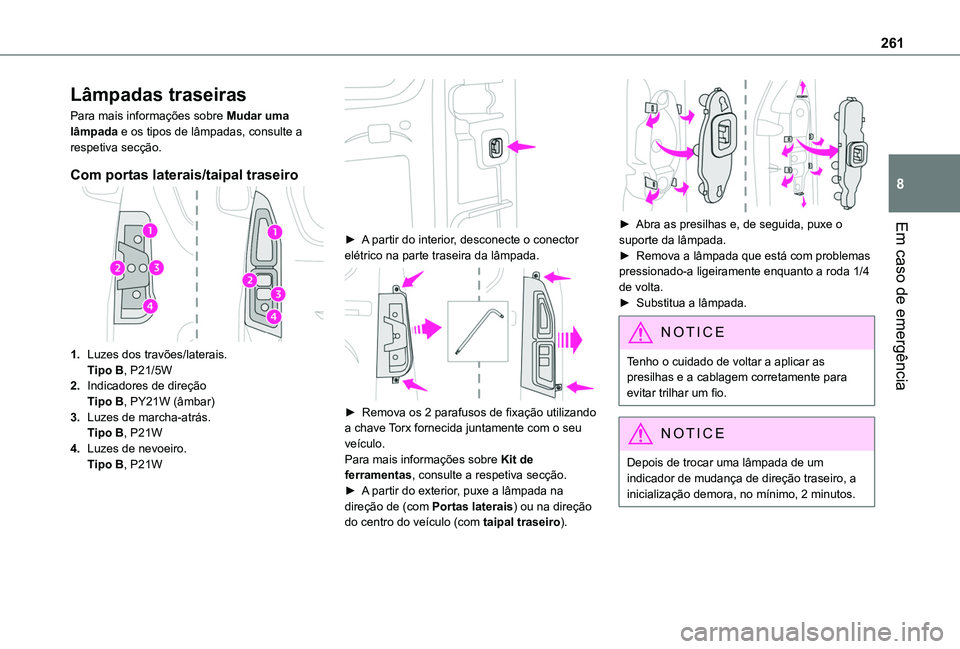

261
Em caso de emergência
8
Lâmpadas traseiras
Para mais informações sobre Mudar uma lâmpada e os tipos de lâmpadas, consulte a respetiva secção.
Com portas laterais/taipal traseiro
1.Luzes dos travões/laterais.Tipo B, P21/5W
2.Indicadores de direçãoTipo B, PY21W (âmbar)
3.Luzes de marcha-atrás.Tipo B, P21W
4.Luzes de nevoeiro.Tipo B, P21W

► A partir do interior, desconecte o conector elétrico na parte traseira da lâmpada.

► Remova os 2 parafusos de fixação utilizando a chave Torx fornecida juntamente com o seu veículo.Para mais informações sobre Kit de ferramentas, consulte a respetiva secção.► A partir do exterior, puxe a lâmpada na direção de (com Portas laterais) ou na direção do centro do veículo (com taipal traseiro).

► Abra as presilhas e, de seguida, puxe o suporte da lâmpada.► Remova a lâmpada que está com problemas pressionado-a ligeiramente enquanto a roda 1/4 de volta.► Substitua a lâmpada.
NOTIC E
Tenho o cuidado de voltar a aplicar as presilhas e a cablagem corretamente para evitar trilhar um fio.
NOTIC E
Depois de trocar uma lâmpada de um indicador de mudança de direção traseiro, a inicialização demora, no mínimo, 2 minutos.

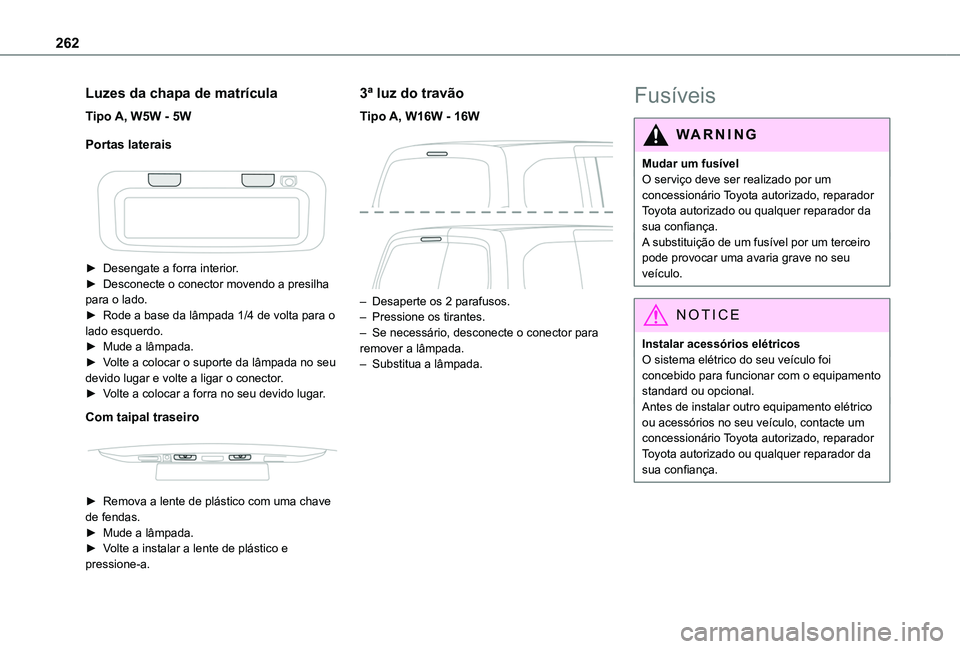

262
Luzes da chapa de matrícula
Tipo A, W5W - 5W
Portas laterais


► Desengate a forra interior.► Desconecte o conector movendo a presilha para o lado.► Rode a base da lâmpada 1/4 de volta para o lado esquerdo.► Mude a lâmpada.► Volte a colocar o suporte da lâmpada no seu devido lugar e volte a ligar o conector.► Volte a colocar a forra no seu devido lugar.
Com taipal traseiro


► Remova a lente de plástico com uma chave de fendas.► Mude a lâmpada.► Volte a instalar a lente de plástico e pressione-a.
3ª luz do travão
Tipo A, W16W - 16W

– Desaperte os 2 parafusos.– Pressione os tirantes. – Se necessário, desconecte o conector para remover a lâmpada.– Substitua a lâmpada.
Fusíveis
WARNI NG
Mudar um fusívelO serviço deve ser realizado por um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.A substituição de um fusível por um terceiro
pode provocar uma avaria grave no seu veículo.
NOTIC E
Instalar acessórios elétricosO sistema elétrico do seu veículo foi concebido para funcionar com o equipamento standard ou opcional.Antes de instalar outro equipamento elétrico ou acessórios no seu veículo, contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.

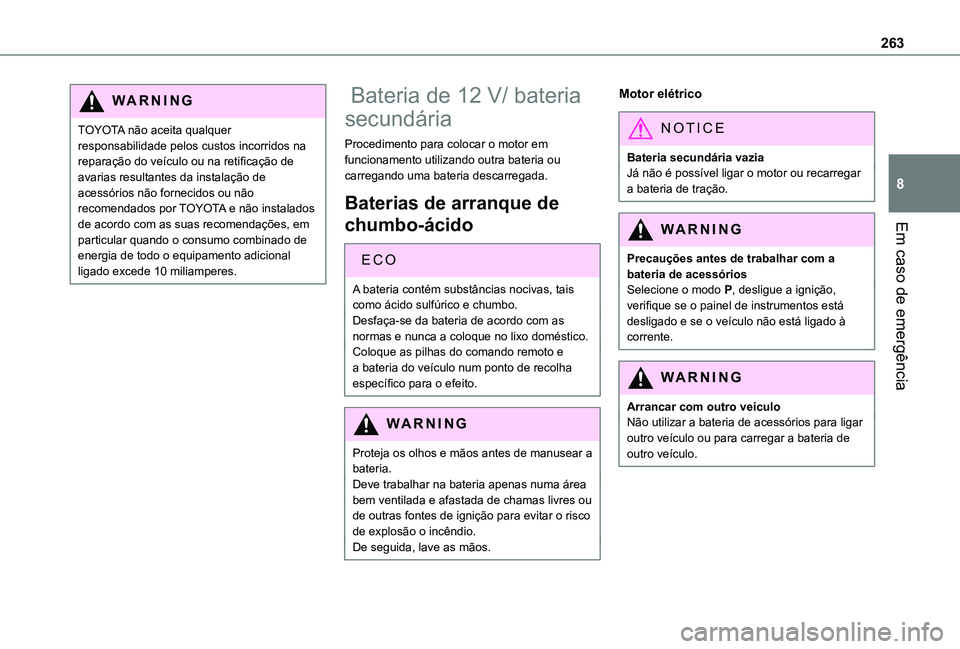

263
Em caso de emergência
8
WARNI NG
TOYOTA não aceita qualquer responsabilidade pelos custos incorridos na reparação do veículo ou na retificação de avarias resultantes da instalação de acessórios não fornecidos ou não recomendados por TOYOTA e não instalados de acordo com as suas recomendações, em particular quando o consumo combinado de energia de todo o equipamento adicional ligado excede 10 miliamperes.
Bateria de 12 V/ bateria
secundária
Procedimento para colocar o motor em funcionamento utilizando outra bateria ou carregando uma bateria descarregada.
Baterias de arranque de
chumbo-ácido
ECO
A bateria contém substâncias nocivas, tais como ácido sulfúrico e chumbo.Desfaça-se da bateria de acordo com as normas e nunca a coloque no lixo doméstico.Coloque as pilhas do comando remoto e a bateria do veículo num ponto de recolha específico para o efeito.
WARNI NG
Proteja os olhos e mãos antes de manusear a bateria.Deve trabalhar na bateria apenas numa área bem ventilada e afastada de chamas livres ou de outras fontes de ignição para evitar o risco de explosão o incêndio.
De seguida, lave as mãos.
Motor elétrico
NOTIC E
Bateria secundária vaziaJá não é possível ligar o motor ou recarregar a bateria de tração.
WARNI NG
Precauções antes de trabalhar com a bateria de acessóriosSelecione o modo P, desligue a ignição, verifique se o painel de instrumentos está desligado e se o veículo não está ligado à corrente.
WARNI NG
Arrancar com outro veículoNão utilizar a bateria de acessórios para ligar outro veículo ou para carregar a bateria de outro veículo.

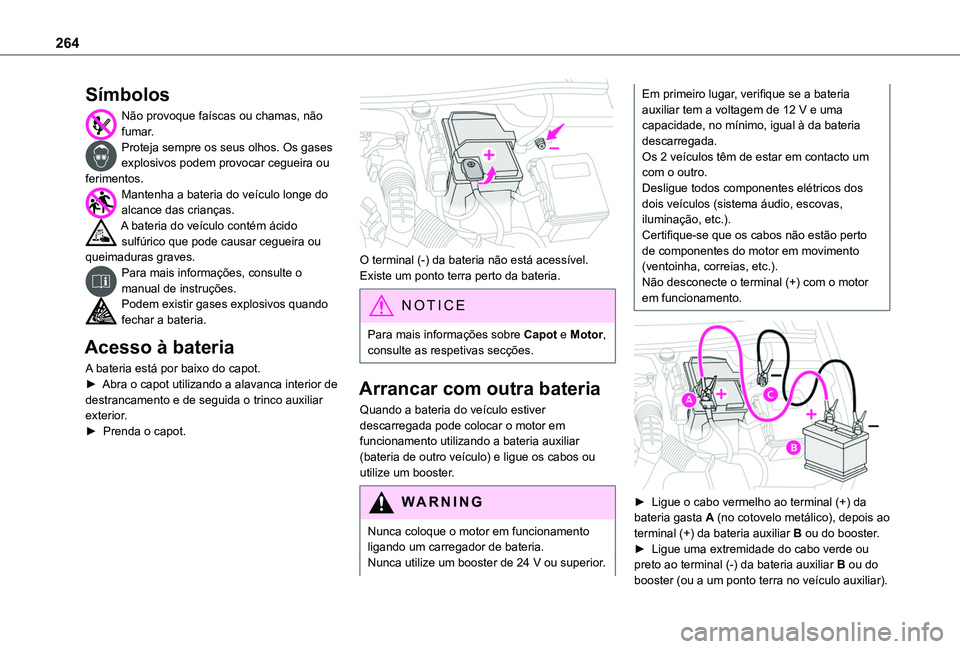

264
Símbolos
Não provoque faíscas ou chamas, não fumar. Proteja sempre os seus olhos. Os gases explosivos podem provocar cegueira ou ferimentos.Mantenha a bateria do veículo longe do alcance das crianças.A bateria do veículo contém ácido sulfúrico que pode causar cegueira ou queimaduras graves.Para mais informações, consulte o manual de instruções.Podem existir gases explosivos quando fechar a bateria.
Acesso à bateria
A bateria está por baixo do capot.► Abra o capot utilizando a alavanca interior de destrancamento e de seguida o trinco auxiliar exterior.► Prenda o capot.

O terminal (-) da bateria não está acessível.Existe um ponto terra perto da bateria.
NOTIC E
Para mais informações sobre Capot e Motor, consulte as respetivas secções.
Arrancar com outra bateria
Quando a bateria do veículo estiver descarregada pode colocar o motor em funcionamento utilizando a bateria auxiliar
(bateria de outro veículo) e ligue os cabos ou utilize um booster.
WARNI NG
Nunca coloque o motor em funcionamento ligando um carregador de bateria.Nunca utilize um booster de 24 V ou superior.
Em primeiro lugar, verifique se a bateria auxiliar tem a voltagem de 12 V e uma capacidade, no mínimo, igual à da bateria descarregada.Os 2 veículos têm de estar em contacto um com o outro.Desligue todos componentes elétricos dos dois veículos (sistema áudio, escovas, iluminação, etc.).Certifique-se que os cabos não estão perto de componentes do motor em movimento (ventoinha, correias, etc.).Não desconecte o terminal (+) com o motor em funcionamento.


► Ligue o cabo vermelho ao terminal (+) da bateria gasta A (no cotovelo metálico), depois ao terminal (+) da bateria auxiliar B ou do booster.► Ligue uma extremidade do cabo verde ou preto ao terminal (-) da bateria auxiliar B ou do booster (ou a um ponto terra no veículo auxiliar).

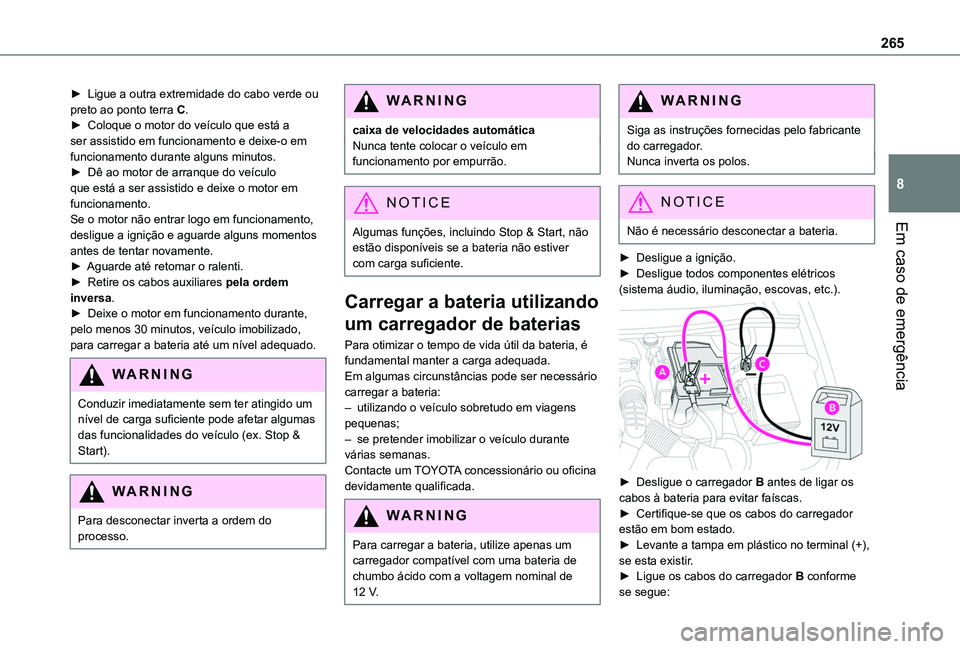

265
Em caso de emergência
8
► Ligue a outra extremidade do cabo verde ou preto ao ponto terra C.► Coloque o motor do veículo que está a ser assistido em funcionamento e deixe-o em funcionamento durante alguns minutos.► Dê ao motor de arranque do veículo que está a ser assistido e deixe o motor em funcionamento.Se o motor não entrar logo em funcionamento, desligue a ignição e aguarde alguns momentos antes de tentar novamente.► Aguarde até retomar o ralenti.► Retire os cabos auxiliares pela ordem inversa.► Deixe o motor em funcionamento durante, pelo menos 30 minutos, veículo imobilizado, para carregar a bateria até um nível adequado.
WARNI NG
Conduzir imediatamente sem ter atingido um nível de carga suficiente pode afetar algumas das funcionalidades do veículo (ex. Stop & Start).
WARNI NG
Para desconectar inverta a ordem do processo.
WARNI NG
caixa de velocidades automáticaNunca tente colocar o veículo em funcionamento por empurrão.
NOTIC E
Algumas funções, incluindo Stop & Start, não estão disponíveis se a bateria não estiver com carga suficiente.
Carregar a bateria utilizando
um carregador de baterias
Para otimizar o tempo de vida útil da bateria, é fundamental manter a carga adequada.Em algumas circunstâncias pode ser necessário carregar a bateria:– utilizando o veículo sobretudo em viagens pequenas;– se pretender imobilizar o veículo durante
várias semanas.Contacte um TOYOTA concessionário ou oficina devidamente qualificada.
WARNI NG
Para carregar a bateria, utilize apenas um carregador compatível com uma bateria de chumbo ácido com a voltagem nominal de 12 V.
WARNI NG
Siga as instruções fornecidas pelo fabricante do carregador.Nunca inverta os polos.
NOTIC E
Não é necessário desconectar a bateria.
► Desligue a ignição.► Desligue todos componentes elétricos (sistema áudio, iluminação, escovas, etc.).

► Desligue o carregador B antes de ligar os cabos à bateria para evitar faíscas.► Certifique-se que os cabos do carregador estão em bom estado.
► Levante a tampa em plástico no terminal (+), se esta existir.► Ligue os cabos do carregador B conforme se segue:

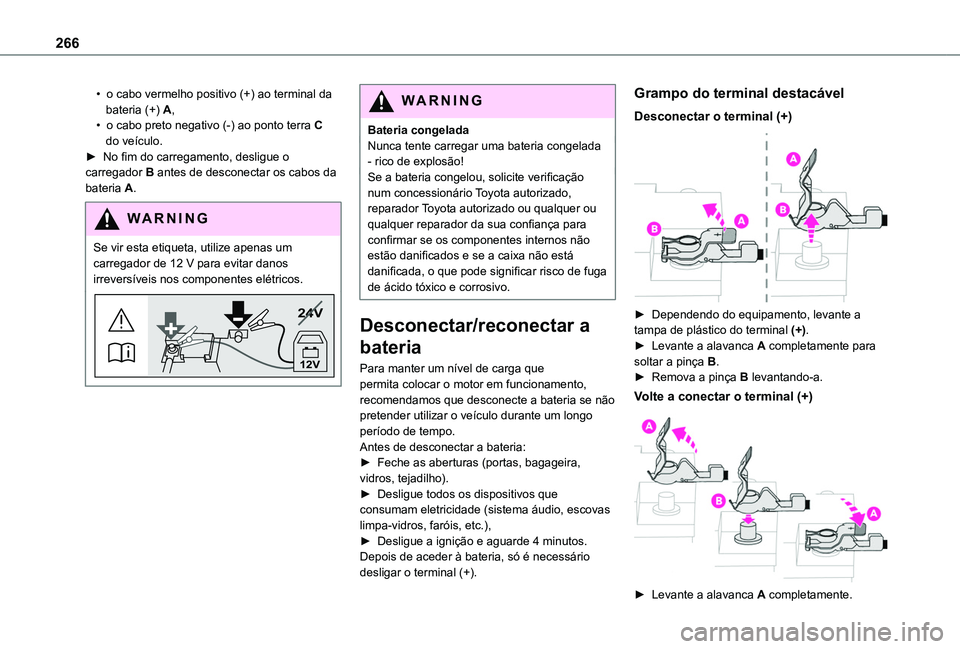

266
• o cabo vermelho positivo (+) ao terminal da bateria (+) A,• o cabo preto negativo (-) ao ponto terra C do veículo.► No fim do carregamento, desligue o carregador B antes de desconectar os cabos da bateria A.
WARNI NG
Se vir esta etiqueta, utilize apenas um carregador de 12 V para evitar danos irreversíveis nos componentes elétricos.
24V
12V
WARNI NG
Bateria congeladaNunca tente carregar uma bateria congelada - rico de explosão!Se a bateria congelou, solicite verificação num concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer ou qualquer reparador da sua confiança para confirmar se os componentes internos não estão danificados e se a caixa não está danificada, o que pode significar risco de fuga de ácido tóxico e corrosivo.
Desconectar/reconectar a
bateria
Para manter um nível de carga que permita colocar o motor em funcionamento, recomendamos que desconecte a bateria se não pretender utilizar o veículo durante um longo período de tempo.
Antes de desconectar a bateria:► Feche as aberturas (portas, bagageira, vidros, tejadilho).► Desligue todos os dispositivos que consumam eletricidade (sistema áudio, escovas limpa-vidros, faróis, etc.),► Desligue a ignição e aguarde 4 minutos.Depois de aceder à bateria, só é necessário desligar o terminal (+).
Grampo do terminal destacável
Desconectar o terminal (+)

► Dependendo do equipamento, levante a tampa de plástico do terminal (+).► Levante a alavanca A completamente para soltar a pinça B.► Remova a pinça B levantando-a.
Volte a conectar o terminal (+)

► Levante a alavanca A completamente.

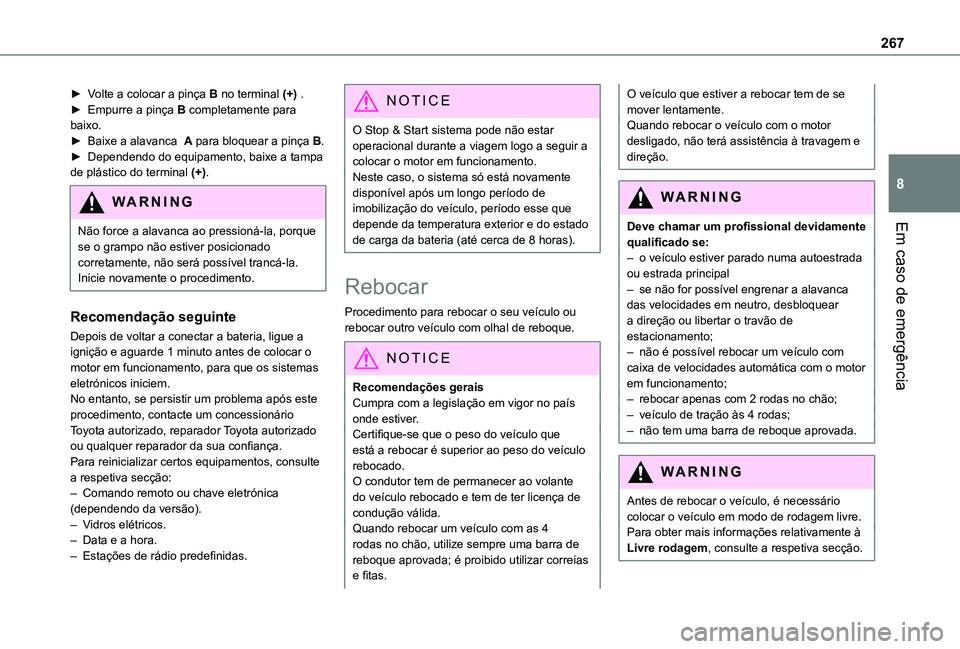

267
Em caso de emergência
8
► Volte a colocar a pinça B no terminal (+) .► Empurre a pinça B completamente para baixo.► Baixe a alavanca A para bloquear a pinça B.► Dependendo do equipamento, baixe a tampa de plástico do terminal (+).
WARNI NG
Não force a alavanca ao pressioná-la, porque
se o grampo não estiver posicionado corretamente, não será possível trancá-la. Inicie novamente o procedimento.
Recomendação seguinte
Depois de voltar a conectar a bateria, ligue a ignição e aguarde 1 minuto antes de colocar o motor em funcionamento, para que os sistemas eletrónicos iniciem.No entanto, se persistir um problema após este procedimento, contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.Para reinicializar certos equipamentos, consulte a respetiva secção:– Comando remoto ou chave eletrónica (dependendo da versão).– Vidros elétricos.– Data e a hora.– Estações de rádio predefinidas.
NOTIC E
O Stop & Start sistema pode não estar operacional durante a viagem logo a seguir a colocar o motor em funcionamento.Neste caso, o sistema só está novamente disponível após um longo período de imobilização do veículo, período esse que depende da temperatura exterior e do estado de carga da bateria (até cerca de 8 horas).
Rebocar
Procedimento para rebocar o seu veículo ou rebocar outro veículo com olhal de reboque.
NOTIC E
Recomendações geraisCumpra com a legislação em vigor no país onde estiver.Certifique-se que o peso do veículo que
está a rebocar é superior ao peso do veículo rebocado.O condutor tem de permanecer ao volante do veículo rebocado e tem de ter licença de condução válida.Quando rebocar um veículo com as 4 rodas no chão, utilize sempre uma barra de reboque aprovada; é proibido utilizar correias e fitas.
O veículo que estiver a rebocar tem de se mover lentamente.Quando rebocar o veículo com o motor desligado, não terá assistência à travagem e direção.
WARNI NG
Deve chamar um profissional devidamente qualificado se:
– o veículo estiver parado numa autoestrada ou estrada principal– se não for possível engrenar a alavanca das velocidades em neutro, desbloquear a direção ou libertar o travão de estacionamento;– não é possível rebocar um veículo com caixa de velocidades automática com o motor em funcionamento;– rebocar apenas com 2 rodas no chão;– veículo de tração às 4 rodas;– não tem uma barra de reboque aprovada.
WARNI NG
Antes de rebocar o veículo, é necessário colocar o veículo em modo de rodagem livre.Para obter mais informações relativamente à Livre rodagem, consulte a respetiva secção.

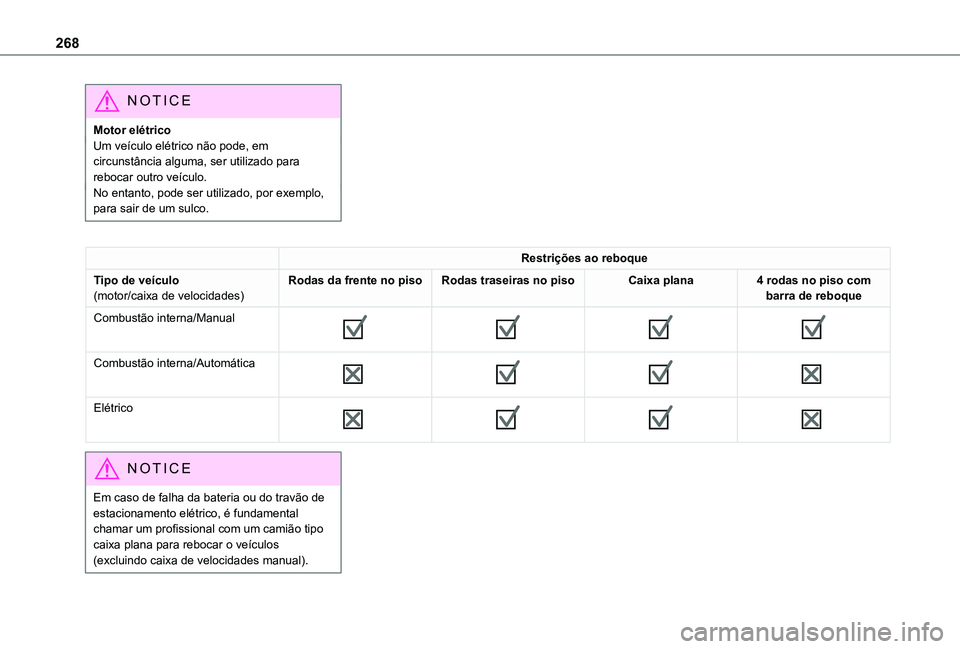

268
NOTIC E
Motor elétricoUm veículo elétrico não pode, em circunstância alguma, ser utilizado para rebocar outro veículo.No entanto, pode ser utilizado, por exemplo, para sair de um sulco.
Restrições ao reboque
Tipo de veículo(motor/caixa de velocidades)Rodas da frente no pisoRodas traseiras no pisoCaixa plana4 rodas no piso com barra de reboque
Combustão interna/Manual







Combustão interna/Automática







Elétrico







NOTIC E
Em caso de falha da bateria ou do travão de estacionamento elétrico, é fundamental chamar um profissional com um camião tipo caixa plana para rebocar o veículos (excluindo caixa de velocidades manual).

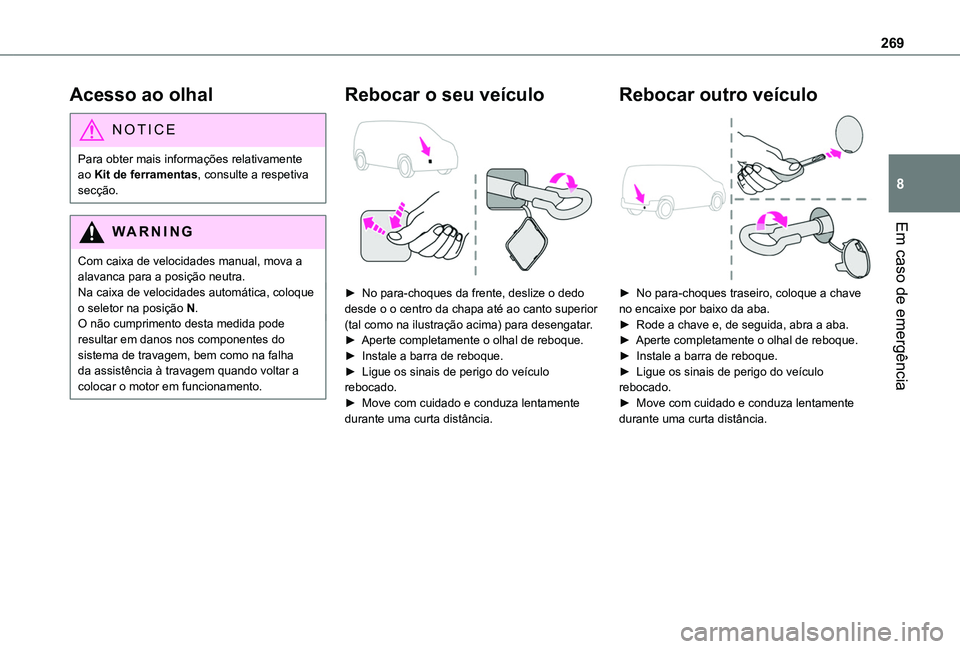

269
Em caso de emergência
8
Acesso ao olhal
NOTIC E
Para obter mais informações relativamente ao Kit de ferramentas, consulte a respetiva secção.
WARNI NG
Com caixa de velocidades manual, mova a alavanca para a posição neutra.Na caixa de velocidades automática, coloque o seletor na posição N.O não cumprimento desta medida pode resultar em danos nos componentes do sistema de travagem, bem como na falha da assistência à travagem quando voltar a colocar o motor em funcionamento.
Rebocar o seu veículo

► No para-choques da frente, deslize o dedo desde o o centro da chapa até ao canto superior (tal como na ilustração acima) para desengatar.► Aperte completamente o olhal de reboque. ► Instale a barra de reboque.► Ligue os sinais de perigo do veículo rebocado.► Move com cuidado e conduza lentamente durante uma curta distância.
Rebocar outro veículo

► No para-choques traseiro, coloque a chave no encaixe por baixo da aba.► Rode a chave e, de seguida, abra a aba.► Aperte completamente o olhal de reboque.► Instale a barra de reboque.► Ligue os sinais de perigo do veículo rebocado.► Move com cuidado e conduza lentamente durante uma curta distância.

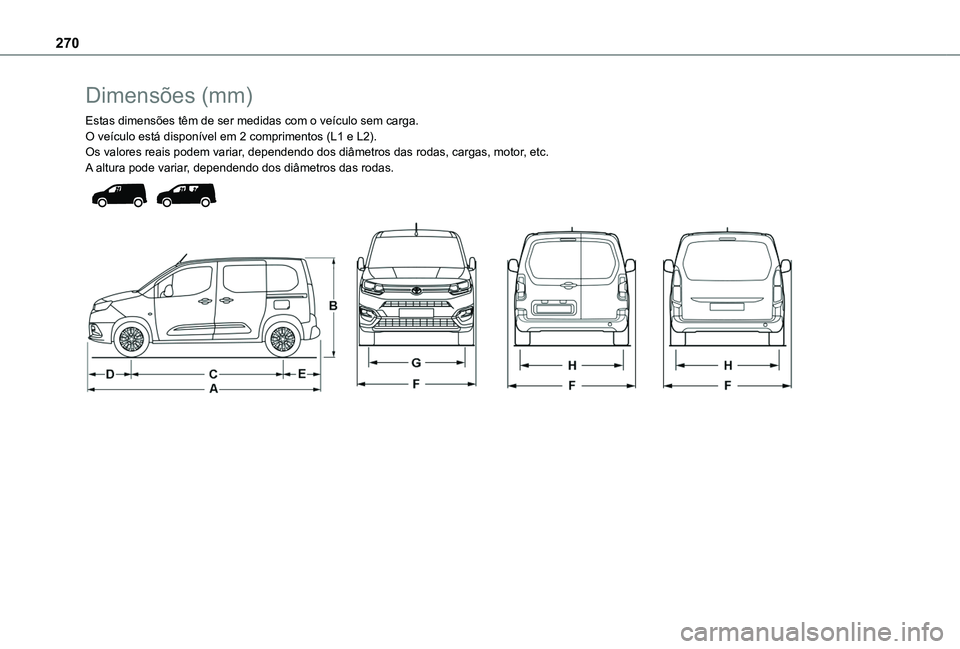

270
Dimensões (mm)
Estas dimensões têm de ser medidas com o veículo sem carga.O veículo está disponível em 2 comprimentos (L1 e L2).Os valores reais podem variar, dependendo dos diâmetros das rodas, cargas, motor, etc.A altura pode variar, dependendo dos diâmetros das rodas.
