TOYOTA PROACE CITY EV 2021 Brugsanvisning (in Danish)

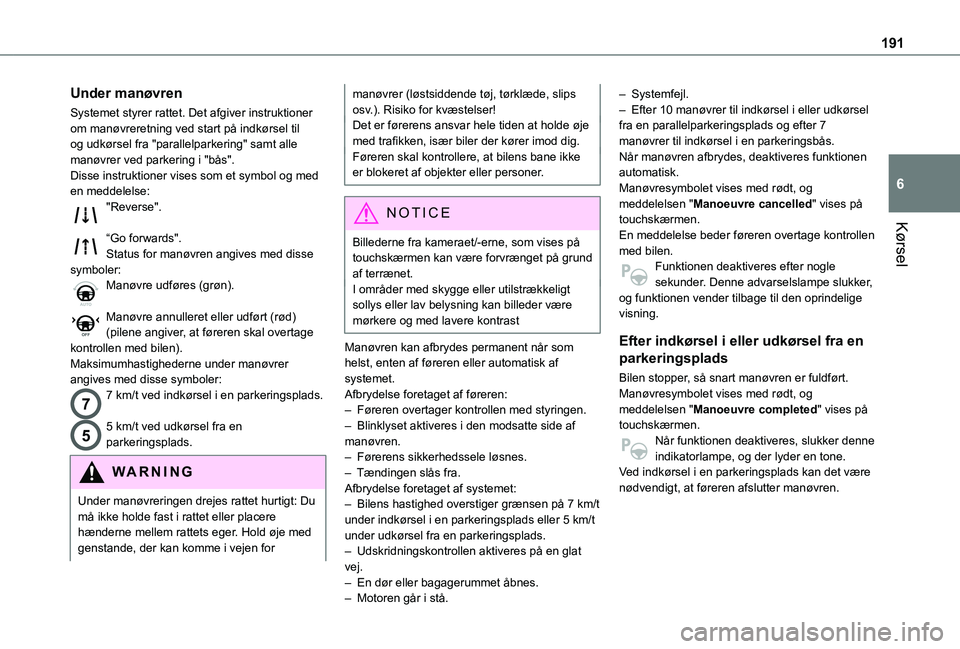

191
Kørsel
6
Under manøvren
Systemet styrer rattet. Det afgiver instruktioner om manøvreretning ved start på indkørsel til og udkørsel fra "parallelparkering" samt alle manøvrer ved parkering i "bås".Disse instruktioner vises som et symbol og med en meddelelse:"Reverse".
“Go forwards".Status for manøvren angives med disse symboler:Manøvre udføres (grøn).
Manøvre annulleret eller udført (rød) (pilene angiver, at føreren skal overtage kontrollen med bilen).Maksimumhastighederne under manøvrer angives med disse symboler:
77 km/t ved indkørsel i en parkeringsplads.
55 km/t ved udkørsel fra en parkeringsplads.
WARNI NG
Under manøvreringen drejes rattet hurtigt: Du må ikke holde fast i rattet eller placere hænderne mellem rattets eger. Hold øje med genstande, der kan komme i vejen for
manøvrer (løstsiddende tøj, tørklæde, slips osv.). Risiko for kvæstelser!Det er førerens ansvar hele tiden at holde øje med trafikken, især biler der kører imod dig.Føreren skal kontrollere, at bilens bane ikke er blokeret af objekter eller personer.
NOTIC E
Billederne fra kameraet/-erne, som vises på
touchskærmen kan være forvrænget på grund af terrænet.I områder med skygge eller utilstrækkeligt sollys eller lav belysning kan billeder være mørkere og med lavere kontrast
Manøvren kan afbrydes permanent når som helst, enten af føreren eller automatisk af systemet.Afbrydelse foretaget af føreren:– Føreren overtager kontrollen med styringen.– Blinklyset aktiveres i den modsatte side af manøvren.– Førerens sikkerhedssele løsnes.– Tændingen slås fra.Afbrydelse foretaget af systemet:– Bilens hastighed overstiger grænsen på 7 km/t under indkørsel i en parkeringsplads eller 5 km/t under udkørsel fra en parkeringsplads.– Udskridningskontrollen aktiveres på en glat vej.– En dør eller bagagerummet åbnes.– Motoren går i stå.
– Systemfejl.– Efter 10 manøvrer til indkørsel i eller udkørsel fra en parallelparkeringsplads og efter 7 manøvrer til indkørsel i en parkeringsbås.Når manøvren afbrydes, deaktiveres funktionen automatisk.Manøvresymbolet vises med rødt, og meddelelsen "Manoeuvre cancelled" vises på touchskærmen.En meddelelse beder føreren overtage kontrollen med bilen.Funktionen deaktiveres efter nogle sekunder. Denne advarselslampe slukker, og funktionen vender tilbage til den oprindelige visning.
Efter indkørsel i eller udkørsel fra en
parkeringsplads
Bilen stopper, så snart manøvren er fuldført.Manøvresymbolet vises med rødt, og meddelelsen "Manoeuvre completed" vises på touchskærmen.Når funktionen deaktiveres, slukker denne
indikatorlampe, og der lyder en tone.Ved indkørsel i en parkeringsplads kan det være nødvendigt, at føreren afslutter manøvren.

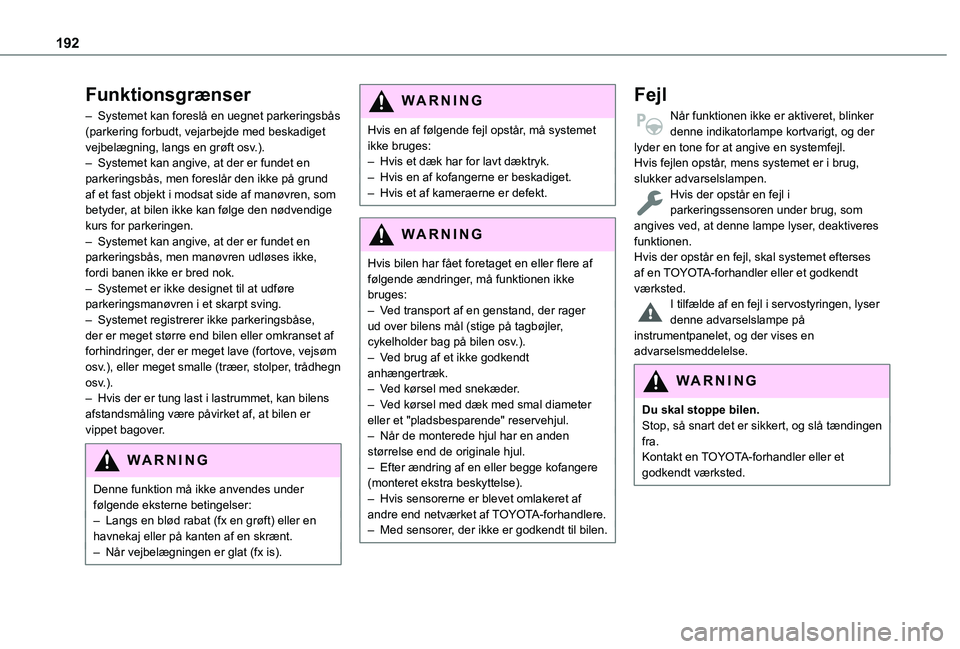

192
Funktionsgrænser
– Systemet kan foreslå en uegnet parkeringsbås (parkering forbudt, vejarbejde med beskadiget vejbelægning, langs en grøft osv.).– Systemet kan angive, at der er fundet en parkeringsbås, men foreslår den ikke på grund af et fast objekt i modsat side af manøvren, som betyder, at bilen ikke kan følge den nødvendige kurs for parkeringen.– Systemet kan angive, at der er fundet en parkeringsbås, men manøvren udløses ikke, fordi banen ikke er bred nok.– Systemet er ikke designet til at udføre parkeringsmanøvren i et skarpt sving.– Systemet registrerer ikke parkeringsbåse, der er meget større end bilen eller omkranset af forhindringer, der er meget lave (fortove, vejsøm osv.), eller meget smalle (træer, stolper, trådhegn osv.).– Hvis der er tung last i lastrummet, kan bilens afstandsmåling være påvirket af, at bilen er vippet bagover.
WARNI NG
Denne funktion må ikke anvendes under følgende eksterne betingelser:– Langs en blød rabat (fx en grøft) eller en havnekaj eller på kanten af en skrænt.– Når vejbelægningen er glat (fx is).
WARNI NG
Hvis en af følgende fejl opstår, må systemet ikke bruges:– Hvis et dæk har for lavt dæktryk.– Hvis en af kofangerne er beskadiget.– Hvis et af kameraerne er defekt.
WARNI NG
Hvis bilen har fået foretaget en eller flere af følgende ændringer, må funktionen ikke bruges:– Ved transport af en genstand, der rager ud over bilens mål (stige på tagbøjler, cykelholder bag på bilen osv.).– Ved brug af et ikke godkendt anhængertræk.– Ved kørsel med snekæder.– Ved kørsel med dæk med smal diameter eller et "pladsbesparende" reservehjul.– Når de monterede hjul har en anden
størrelse end de originale hjul.– Efter ændring af en eller begge kofangere (monteret ekstra beskyttelse).– Hvis sensorerne er blevet omlakeret af andre end netværket af TOYOTA-forhandlere.– Med sensorer, der ikke er godkendt til bilen.
Fejl
Når funktionen ikke er aktiveret, blinker denne indikatorlampe kortvarigt, og der lyder en tone for at angive en systemfejl.Hvis fejlen opstår, mens systemet er i brug, slukker advarselslampen.Hvis der opstår en fejl i parkeringssensoren under brug, som angives ved, at denne lampe lyser, deaktiveres funktionen.Hvis der opstår en fejl, skal systemet efterses af en TOYOTA-forhandler eller et godkendt værksted.I tilfælde af en fejl i servostyringen, lyser denne advarselslampe på instrumentpanelet, og der vises en advarselsmeddelelse.
WARNI NG
Du skal stoppe bilen.Stop, så snart det er sikkert, og slå tændingen fra.Kontakt en TOYOTA-forhandler eller et godkendt værksted.

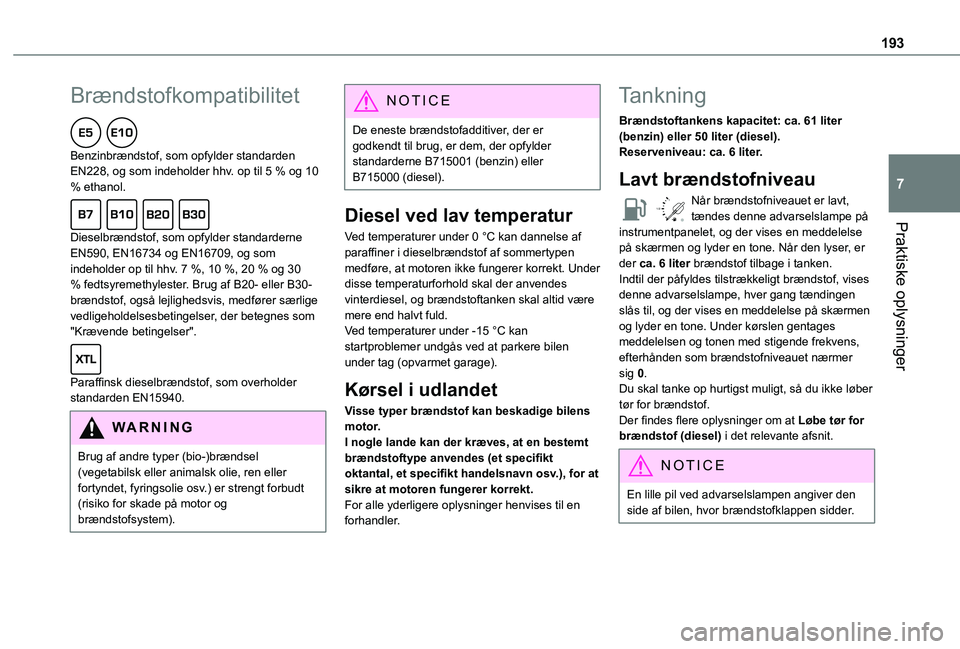

193
Praktiske oplysninger
7
Brændstofkompatibilitet
Benzinbrændstof, som opfylder standarden EN228, og som indeholder hhv. op til 5 % og 10 % ethanol.
Dieselbrændstof, som opfylder standarderne EN590, EN16734 og EN16709, og som indeholder op til hhv. 7 %, 10 %, 20 % og 30 % fedtsyremethylester. Brug af B20- eller B30-brændstof, også lejlighedsvis, medfører særlige vedligeholdelsesbetingelser, der betegnes som "Krævende betingelser".
Paraffinsk dieselbrændstof, som overholder standarden EN15940.
WARNI NG
Brug af andre typer (bio-)brændsel (vegetabilsk eller animalsk olie, ren eller fortyndet, fyringsolie osv.) er strengt forbudt (risiko for skade på motor og brændstofsystem).
NOTIC E
De eneste brændstofadditiver, der er godkendt til brug, er dem, der opfylder standarderne B715001 (benzin) eller B715000 (diesel).
Diesel ved lav temperatur
Ved temperaturer under 0 °C kan dannelse af paraffiner i dieselbrændstof af sommertypen medføre, at motoren ikke fungerer korrekt. Under disse temperaturforhold skal der anvendes vinterdiesel, og brændstoftanken skal altid være mere end halvt fuld.Ved temperaturer under -15 °C kan startproblemer undgås ved at parkere bilen under tag (opvarmet garage).
Kørsel i udlandet
Visse typer brændstof kan beskadige bilens motor.I nogle lande kan der kræves, at en bestemt
brændstoftype anvendes (et specifikt oktantal, et specifikt handelsnavn osv.), for at sikre at motoren fungerer korrekt.For alle yderligere oplysninger henvises til en forhandler.
Tankning
Brændstoftankens kapacitet: ca. 61 liter (benzin) eller 50 liter (diesel).Reserveniveau: ca. 6 liter.
Lavt brændstofniveau
/2
1 1Når brændstofniveauet er lavt, tændes denne advarselslampe på instrumentpanelet, og der vises en meddelelse på skærmen og lyder en tone. Når den lyser, er der ca. 6 liter brændstof tilbage i tanken.Indtil der påfyldes tilstrækkeligt brændstof, vises denne advarselslampe, hver gang tændingen slås til, og der vises en meddelelse på skærmen og lyder en tone. Under kørslen gentages meddelelsen og tonen med stigende frekvens, efterhånden som brændstofniveauet nærmer sig 0.Du skal tanke op hurtigst muligt, så du ikke løber tør for brændstof.Der findes flere oplysninger om at Løbe tør for brændstof (diesel) i det relevante afsnit.
N
OTIC E
En lille pil ved advarselslampen angiver den side af bilen, hvor brændstofklappen sidder.

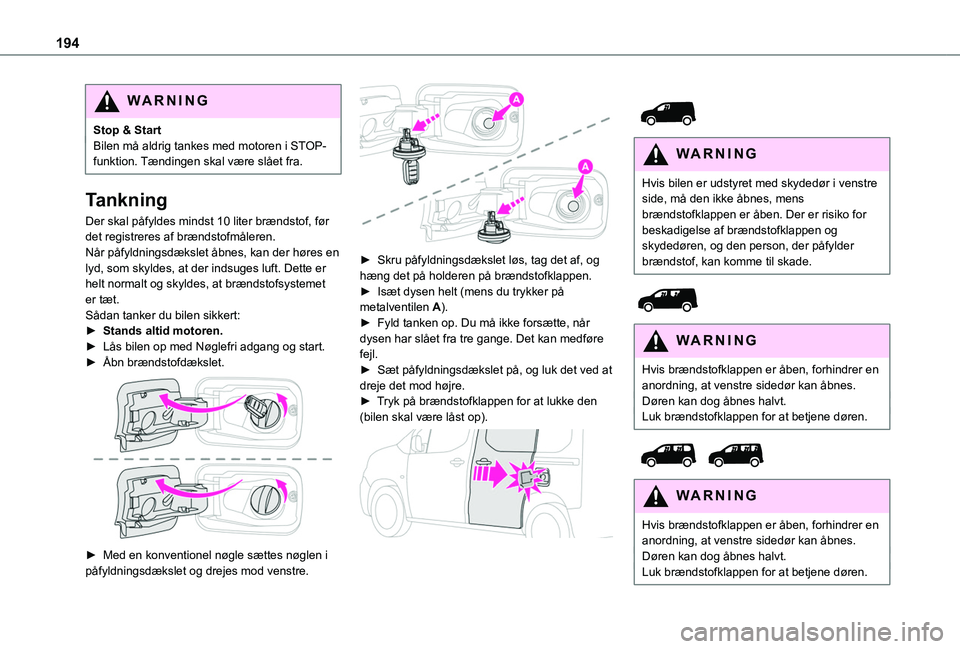

194
WARNI NG
Stop & StartBilen må aldrig tankes med motoren i STOP-funktion. Tændingen skal være slået fra.
Tankning
Der skal påfyldes mindst 10 liter brændstof, før det registreres af brændstofmåleren.Når påfyldningsdækslet åbnes, kan der høres en lyd, som skyldes, at der indsuges luft. Dette er helt normalt og skyldes, at brændstofsystemet er tæt.Sådan tanker du bilen sikkert:► Stands altid motoren.► Lås bilen op med Nøglefri adgang og start.► Åbn brændstofdækslet.

► Med en konventionel nøgle sættes nøglen i påfyldningsdækslet og drejes mod venstre.

► Skru påfyldningsdækslet løs, tag det af, og hæng det på holderen på brændstofklappen.► Isæt dysen helt (mens du trykker på metalventilen A).► Fyld tanken op. Du må ikke forsætte, når dysen har slået fra tre gange. Det kan medføre fejl.► Sæt påfyldningsdækslet på, og luk det ved at dreje det mod højre.► Tryk på brændstofklappen for at lukke den (bilen skal være låst op).



WARNI NG
Hvis bilen er udstyret med skydedør i venstre side, må den ikke åbnes, mens brændstofklappen er åben. Der er risiko for beskadigelse af brændstofklappen og skydedøren, og den person, der påfylder brændstof, kan komme til skade.


WARNI NG
Hvis brændstofklappen er åben, forhindrer en anordning, at venstre sidedør kan åbnes.Døren kan dog åbnes halvt.Luk brændstofklappen for at betjene døren.


WARNI NG
Hvis brændstofklappen er åben, forhindrer en anordning, at venstre sidedør kan åbnes.Døren kan dog åbnes halvt.Luk brændstofklappen for at betjene døren.

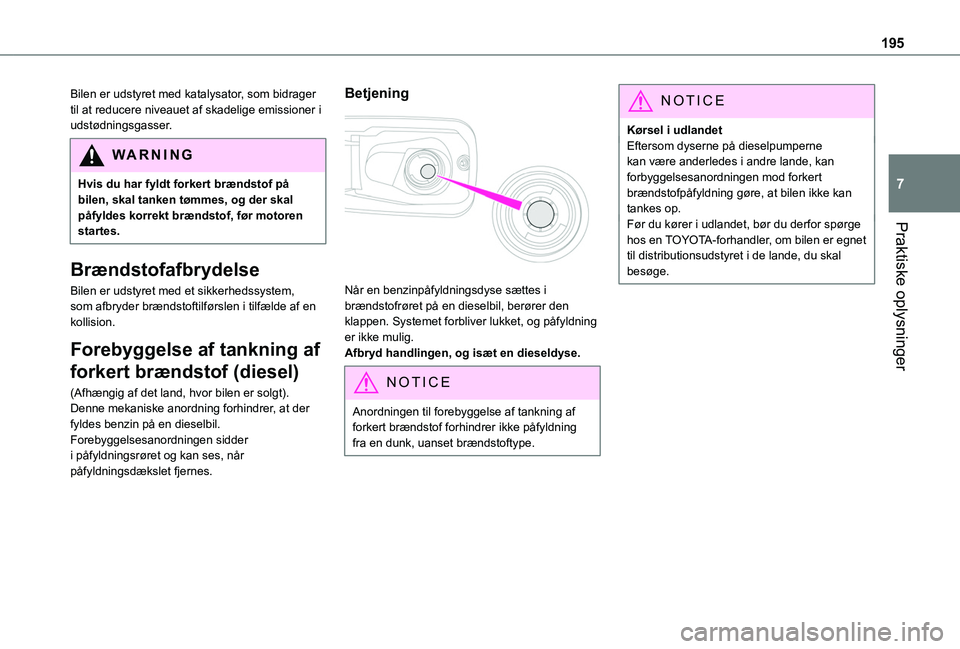

195
Praktiske oplysninger
7
Bilen er udstyret med katalysator, som bidrager til at reducere niveauet af skadelige emissioner i udstødningsgasser.
WARNI NG
Hvis du har fyldt forkert brændstof på bilen, skal tanken tømmes, og der skal påfyldes korrekt brændstof, før motoren startes.
Brændstofafbrydelse
Bilen er udstyret med et sikkerhedssystem, som afbryder brændstoftilførslen i tilfælde af en kollision.
Forebyggelse af tankning af
forkert brændstof (diesel)
(Afhængig af det land, hvor bilen er solgt).Denne mekaniske anordning forhindrer, at der fyldes benzin på en dieselbil.Forebyggelsesanordningen sidder i påfyldningsrøret og kan ses, når påfyldningsdækslet fjernes.
Betjening

Når en benzinpåfyldningsdyse sættes i brændstofrøret på en dieselbil, berører den klappen. Systemet forbliver lukket, og påfyldning er ikke mulig.Afbryd handlingen, og isæt en dieseldyse.
NOTIC E
Anordningen til forebyggelse af tankning af forkert brændstof forhindrer ikke påfyldning fra en dunk, uanset brændstoftype.
NOTIC E
Kørsel i udlandetEftersom dyserne på dieselpumperne kan være anderledes i andre lande, kan forbyggelsesanordningen mod forkert brændstofpåfyldning gøre, at bilen ikke kan tankes op.Før du kører i udlandet, bør du derfor spørge hos en TOYOTA-forhandler, om bilen er egnet til distributionsudstyret i de lande, du skal besøge.

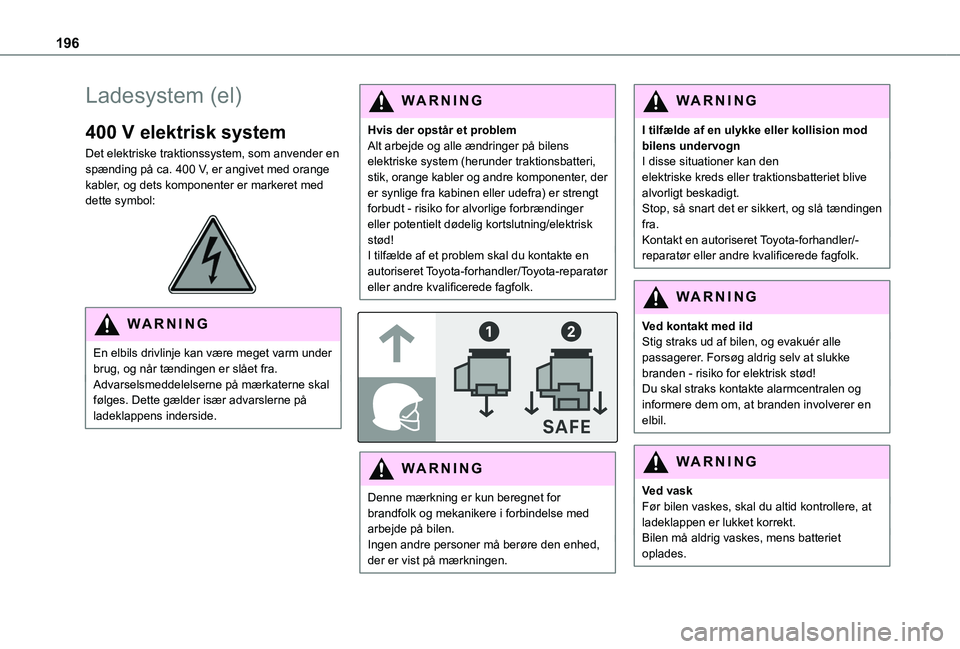

196
Ladesystem (el)
400 V elektrisk system
Det elektriske traktionssystem, som anvender en spænding på ca. 400 V, er angivet med orange kabler, og dets komponenter er markeret med dette symbol:

WARNI NG
En elbils drivlinje kan være meget varm under brug, og når tændingen er slået fra.Advarselsmeddelelserne på mærkaterne skal følges. Dette gælder især advarslerne på ladeklappens inderside.
WARNI NG
Hvis der opstår et problemAlt arbejde og alle ændringer på bilens elektriske system (herunder traktionsbatteri, stik, orange kabler og andre komponenter, der er synlige fra kabinen eller udefra) er strengt forbudt - risiko for alvorlige forbrændinger eller potentielt dødelig kortslutning/elektrisk stød!I tilfælde af et problem skal du kontakte en autoriseret Toyota-forhandler/Toyota-reparatør eller andre kvalificerede fagfolk.


WARNI NG
Denne mærkning er kun beregnet for brandfolk og mekanikere i forbindelse med arbejde på bilen.Ingen andre personer må berøre den enhed, der er vist på mærkningen.
WARNI NG
I tilfælde af en ulykke eller kollision mod bilens undervognI disse situationer kan den elektriske kreds eller traktionsbatteriet blive alvorligt beskadigt.Stop, så snart det er sikkert, og slå tændingen fra.Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
WARNI NG
Ved kontakt med ildStig straks ud af bilen, og evakuér alle passagerer. Forsøg aldrig selv at slukke branden - risiko for elektrisk stød!Du skal straks kontakte alarmcentralen og informere dem om, at branden involverer en elbil.
WARNI NG
Ved vaskFør bilen vaskes, skal du altid kontrollere, at ladeklappen er lukket korrekt.Bilen må aldrig vaskes, mens batteriet oplades.

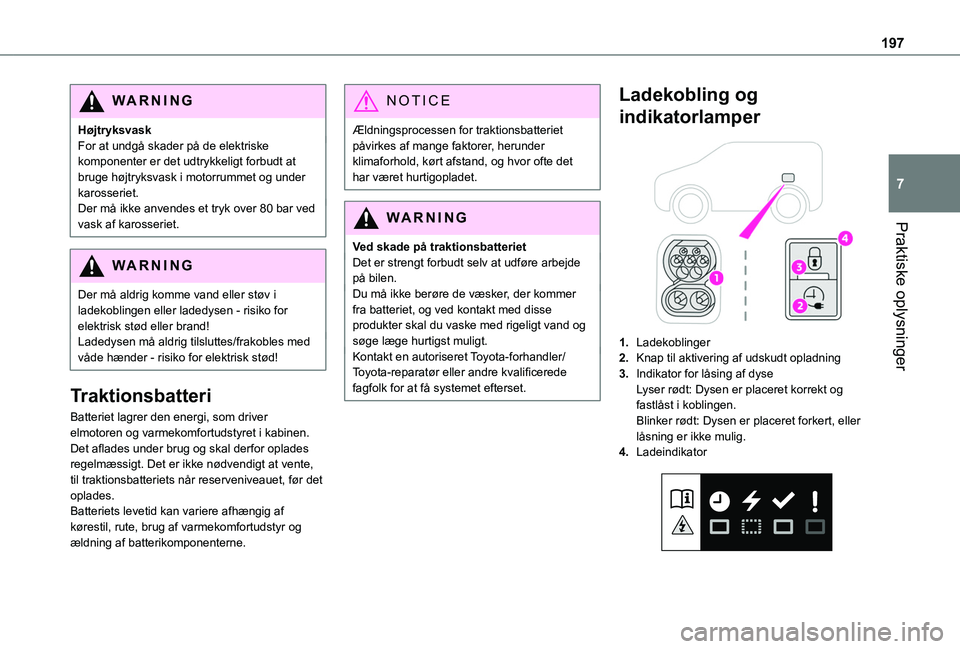

197
Praktiske oplysninger
7
WARNI NG
HøjtryksvaskFor at undgå skader på de elektriske komponenter er det udtrykkeligt forbudt at bruge højtryksvask i motorrummet og under karosseriet.Der må ikke anvendes et tryk over 80 bar ved vask af karosseriet.
WARNI NG
Der må aldrig komme vand eller støv i ladekoblingen eller ladedysen - risiko for elektrisk stød eller brand!Ladedysen må aldrig tilsluttes/frakobles med våde hænder - risiko for elektrisk stød!
Traktionsbatteri
Batteriet lagrer den energi, som driver elmotoren og varmekomfortudstyret i kabinen.
Det aflades under brug og skal derfor oplades regelmæssigt. Det er ikke nødvendigt at vente, til traktionsbatteriets når reserveniveauet, før det oplades.Batteriets levetid kan variere afhængig af kørestil, rute, brug af varmekomfortudstyr og ældning af batterikomponenterne.
NOTIC E
Ældningsprocessen for traktionsbatteriet påvirkes af mange faktorer, herunder klimaforhold, kørt afstand, og hvor ofte det har været hurtigopladet.
WARNI NG
Ved skade på traktionsbatterietDet er strengt forbudt selv at udføre arbejde på bilen.Du må ikke berøre de væsker, der kommer fra batteriet, og ved kontakt med disse produkter skal du vaske med rigeligt vand og søge læge hurtigst muligt.Kontakt en autoriseret Toyota-forhandler/Toyota-reparatør eller andre kvalificerede fagfolk for at få systemet efterset.
Ladekobling og
indikatorlamper

1.Ladekoblinger
2.Knap til aktivering af udskudt opladning
3.Indikator for låsing af dyseLyser rødt: Dysen er placeret korrekt og fastlåst i koblingen.Blinker rødt: Dysen er placeret forkert, eller låsning er ikke mulig.
4.Ladeindikator

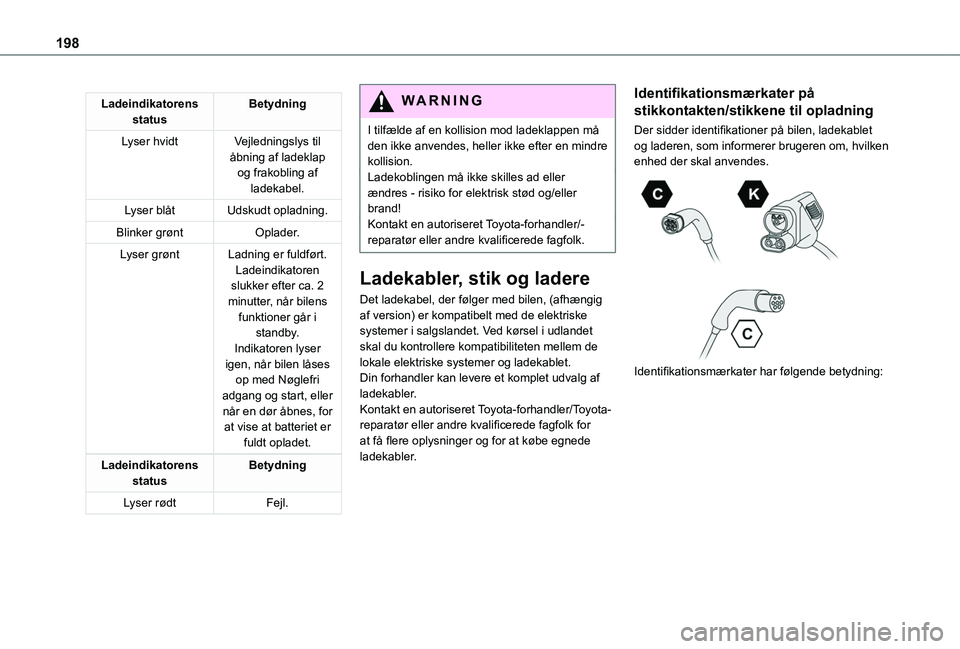

198
Ladeindikatorens statusBetydning
Lyser hvidtVejledningslys til åbning af ladeklap og frakobling af ladekabel.
Lyser blåtUdskudt opladning.
Blinker grøntOplader.
Lyser grøntLadning er fuldført.Ladeindikatoren slukker efter ca. 2 minutter, når bilens funktioner går i standby.Indikatoren lyser igen, når bilen låses op med Nøglefri adgang og start, eller når en dør åbnes, for at vise at batteriet er fuldt opladet.
Ladeindikatorens statusBetydning
Lyser rødtFejl.
WARNI NG
I tilfælde af en kollision mod ladeklappen må den ikke anvendes, heller ikke efter en mindre kollision.Ladekoblingen må ikke skilles ad eller ændres - risiko for elektrisk stød og/eller brand!Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
Ladekabler, stik og ladere
Det ladekabel, der følger med bilen, (afhængig af version) er kompatibelt med de elektriske systemer i salgslandet. Ved kørsel i udlandet skal du kontrollere kompatibiliteten mellem de lokale elektriske systemer og ladekablet.Din forhandler kan levere et komplet udvalg af ladekabler.Kontakt en autoriseret Toyota-forhandler/Toyota-reparatør eller andre kvalificerede fagfolk for at få flere oplysninger og for at købe egnede
ladekabler.
Identifikationsmærkater på
stikkontakten/stikkene til opladning
Der sidder identifikationer på bilen, ladekablet og laderen, som informerer brugeren om, hvilken enhed der skal anvendes.


Identifikationsmærkater har følgende betydning:

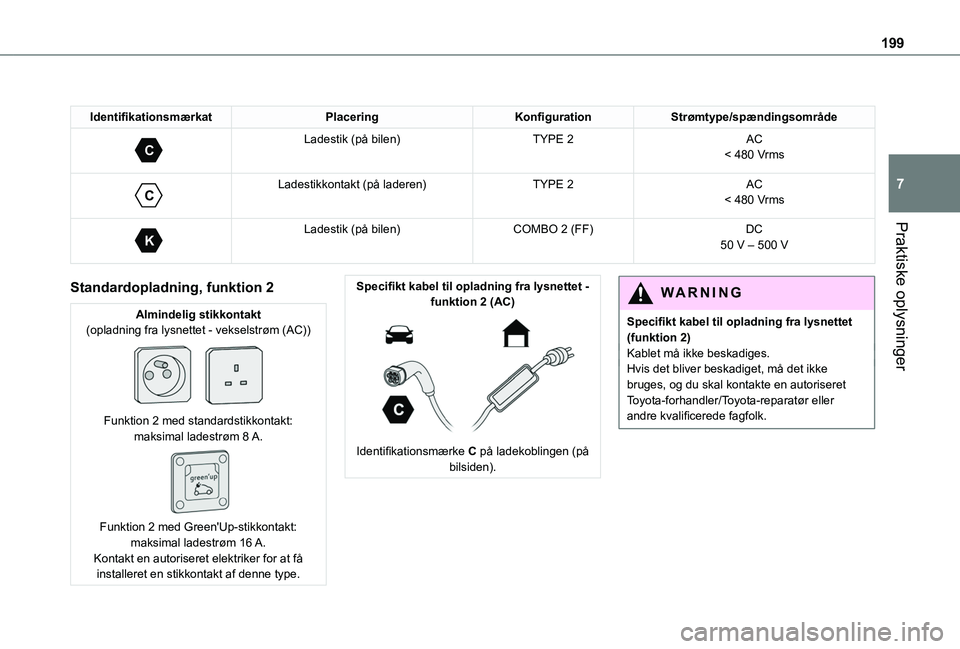

199
Praktiske oplysninger
7
IdentifikationsmærkatPlaceringKonfigurationStrømtype/spændingsområde
C
Ladestik (på bilen)TYPE 2AC< 480 Vrms

C
Ladestikkontakt (på laderen)TYPE 2AC< 480 Vrms

K
Ladestik (på bilen)COMBO 2 (FF)DC
50 V – 500 V
Standardopladning, funktion 2
Almindelig stikkontakt(opladning fra lysnettet - vekselstrøm (AC))

Funktion 2 med standardstikkontakt: maksimal ladestrøm 8 A.

Funktion 2 med Green'Up-stikkontakt: maksimal ladestrøm 16 A.Kontakt en autoriseret elektriker for at få installeret en stikkontakt af denne type.
Specifikt kabel til opladning fra lysnettet - funktion 2 (AC)

Identifikationsmærke C på ladekoblingen (på bilsiden).
WARNI NG
Specifikt kabel til opladning fra lysnettet (funktion 2)Kablet må ikke beskadiges.Hvis det bliver beskadiget, må det ikke bruges, og du skal kontakte en autoriseret Toyota-forhandler/Toyota-reparatør eller andre kvalificerede fagfolk.

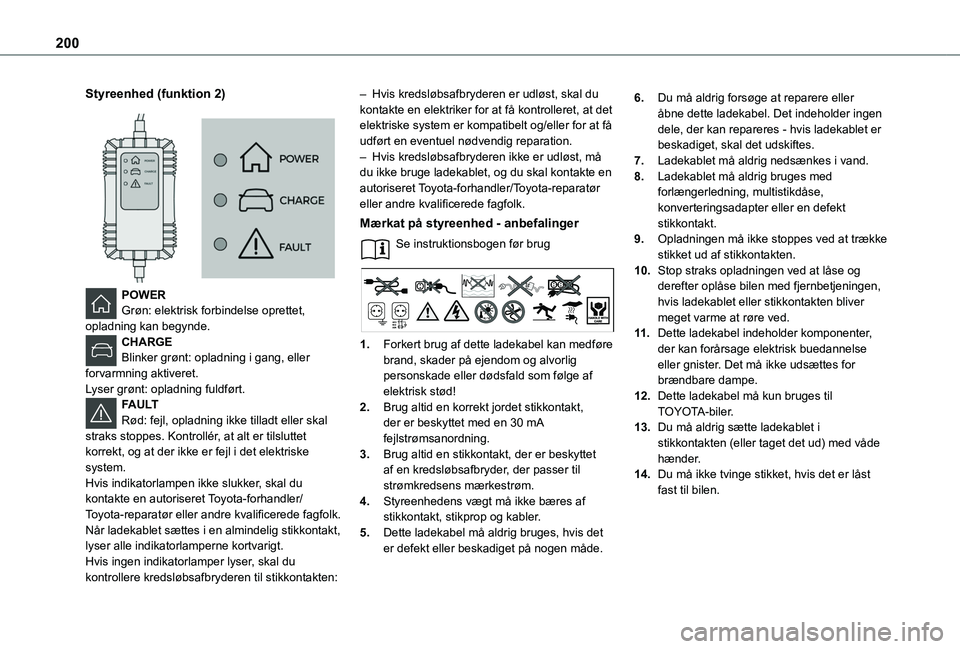

200
Styreenhed (funktion 2)


POWERGrøn: elektrisk forbindelse oprettet, opladning kan begynde.CHARGEBlinker grønt: opladning i gang, eller forvarmning aktiveret.Lyser grønt: opladning fuldført.FAULTRød: fejl, opladning ikke tilladt eller skal straks stoppes. Kontrollér, at alt er tilsluttet
korrekt, og at der ikke er fejl i det elektriske system.Hvis indikatorlampen ikke slukker, skal du kontakte en autoriseret Toyota-forhandler/Toyota-reparatør eller andre kvalificerede fagfolk.Når ladekablet sættes i en almindelig stikkontakt, lyser alle indikatorlamperne kortvarigt.Hvis ingen indikatorlamper lyser, skal du kontrollere kredsløbsafbryderen til stikkontakten:
– Hvis kredsløbsafbryderen er udløst, skal du kontakte en elektriker for at få kontrolleret, at det elektriske system er kompatibelt og/eller for at få udført en eventuel nødvendig reparation.– Hvis kredsløbsafbryderen ikke er udløst, må du ikke bruge ladekablet, og du skal kontakte en autoriseret Toyota-forhandler/Toyota-reparatør eller andre kvalificerede fagfolk.
Mærkat på styreenhed - anbefalinger
Se instruktionsbogen før brug
1.Forkert brug af dette ladekabel kan medføre brand, skader på ejendom og alvorlig personskade eller dødsfald som følge af elektrisk stød!
2.Brug altid en korrekt jordet stikkontakt, der er beskyttet med en 30 mA fejlstrømsanordning.
3.Brug altid en stikkontakt, der er beskyttet af en kredsløbsafbryder, der passer til strømkredsens mærkestrøm.
4.Styreenhedens vægt må ikke bæres af stikkontakt, stikprop og kabler.
5.Dette ladekabel må aldrig bruges, hvis det er defekt eller beskadiget på nogen måde.
6.Du må aldrig forsøge at reparere eller åbne dette ladekabel. Det indeholder ingen dele, der kan repareres - hvis ladekablet er beskadiget, skal det udskiftes.
7.Ladekablet må aldrig nedsænkes i vand.
8.Ladekablet må aldrig bruges med forlængerledning, multistikdåse, konverteringsadapter eller en defekt stikkontakt.
9.Opladningen må ikke stoppes ved at trække stikket ud af stikkontakten.
10.Stop straks opladningen ved at låse og derefter oplåse bilen med fjernbetjeningen, hvis ladekablet eller stikkontakten bliver meget varme at røre ved.
11 .Dette ladekabel indeholder komponenter, der kan forårsage elektrisk buedannelse eller gnister. Det må ikke udsættes for brændbare dampe.
12.Dette ladekabel må kun bruges til TOYOTA-biler.
13.Du må aldrig sætte ladekablet i stikkontakten (eller taget det ud) med våde hænder.
14.Du må ikke tvinge stikket, hvis det er låst fast til bilen.
