TOYOTA PROACE CITY VERSO 2019 Instructieboekje (in Dutch)

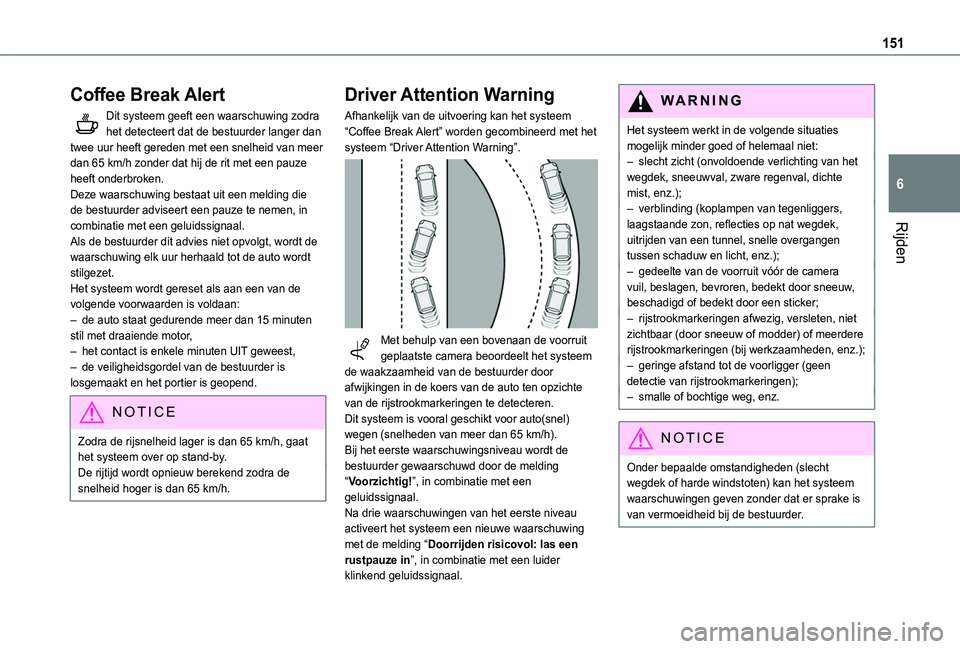

151
Rijden
6
Coffee Break Alert
Dit systeem geeft een waarschuwing zodra het detecteert dat de bestuurder langer dan twee uur heeft gereden met een snelheid van meer dan 65 km/h zonder dat hij de rit met een pauze heeft onderbroken.Deze waarschuwing bestaat uit een melding die de bestuurder adviseert een pauze te nemen, in combinatie met een geluidssignaal.Als de bestuurder dit advies niet opvolgt, wordt de waarschuwing elk uur herhaald tot de auto wordt stilgezet.Het systeem wordt gereset als aan een van de volgende voorwaarden is voldaan:– de auto staat gedurende meer dan 15 minuten stil met draaiende motor,– het contact is enkele minuten UIT geweest,– de veiligheidsgordel van de bestuurder is losgemaakt en het portier is geopend.
NOTIC E
Zodra de rijsnelheid lager is dan 65 km/h, gaat het systeem over op stand-by.De rijtijd wordt opnieuw berekend zodra de snelheid hoger is dan 65 km/h.
Driver Attention Warning
Afhankelijk van de uitvoering kan het systeem “Coffee Break Alert” worden gecombineerd met het systeem “Driver Attention Warning”.

Met behulp van een bovenaan de voorruit geplaatste camera beoordeelt het systeem de waakzaamheid van de bestuurder door afwijkingen in de koers van de auto ten opzichte van de rijstrookmarkeringen te detecteren.Dit systeem is vooral geschikt voor auto(snel)wegen (snelheden van meer dan 65 km/h).
Bij het eerste waarschuwingsniveau wordt de bestuurder gewaarschuwd door de melding “Voorzichtig!”, in combinatie met een geluidssignaal.Na drie waarschuwingen van het eerste niveau activeert het systeem een nieuwe waarschuwing met de melding “Doorrijden risicovol: las een rustpauze in”, in combinatie met een luider klinkend geluidssignaal.
WARNI NG
Het systeem werkt in de volgende situaties mogelijk minder goed of helemaal niet:– slecht zicht (onvoldoende verlichting van het wegdek, sneeuwval, zware regenval, dichte mist, enz.);– verblinding (koplampen van tegenliggers, laagstaande zon, reflecties op nat wegdek, uitrijden van een tunnel, snelle overgangen tussen schaduw en licht, enz.);– gedeelte van de voorruit vóór de camera vuil, beslagen, bevroren, bedekt door sneeuw, beschadigd of bedekt door een sticker;– rijstrookmarkeringen afwezig, versleten, niet zichtbaar (door sneeuw of modder) of meerdere rijstrookmarkeringen (bij werkzaamheden, enz.);– geringe afstand tot de voorligger (geen detectie van rijstrookmarkeringen);– smalle of bochtige weg, enz.
NOTIC E
Onder bepaalde omstandigheden (slecht wegdek of harde windstoten) kan het systeem waarschuwingen geven zonder dat er sprake is van vermoeidheid bij de bestuurder.

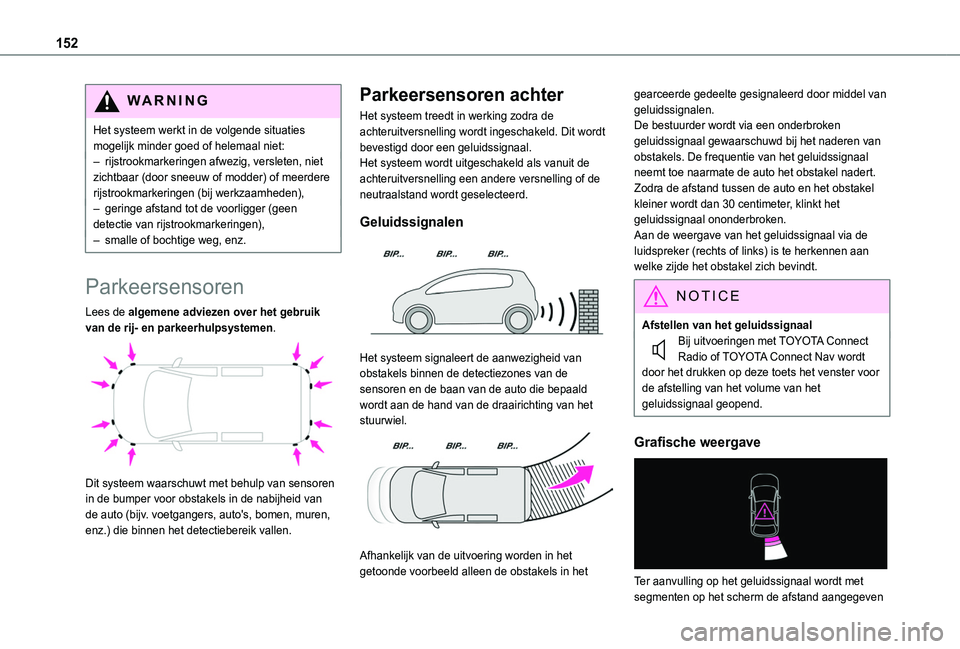

152
WARNI NG
Het systeem werkt in de volgende situaties mogelijk minder goed of helemaal niet:– rijstrookmarkeringen afwezig, versleten, niet zichtbaar (door sneeuw of modder) of meerdere rijstrookmarkeringen (bij werkzaamheden),– geringe afstand tot de voorligger (geen detectie van rijstrookmarkeringen),– smalle of bochtige weg, enz.
Parkeersensoren
Lees de algemene adviezen over het gebruik van de rij- en parkeerhulpsystemen.

Dit systeem waarschuwt met behulp van sensoren in de bumper voor obstakels in de nabijheid van de auto (bijv. voetgangers, auto's, bomen, muren, enz.) die binnen het detectiebereik vallen.
Parkeersensoren achter
Het systeem treedt in werking zodra de achteruitversnelling wordt ingeschakeld. Dit wordt bevestigd door een geluidssignaal.Het systeem wordt uitgeschakeld als vanuit de achteruitversnelling een andere versnelling of de neutraalstand wordt geselecteerd.
Geluidssignalen

Het systeem signaleert de aanwezigheid van obstakels binnen de detectiezones van de sensoren en de baan van de auto die bepaald wordt aan de hand van de draairichting van het stuurwiel.

Afhankelijk van de uitvoering worden in het getoonde voorbeeld alleen de obstakels in het
gearceerde gedeelte gesignaleerd door middel van geluidssignalen.De bestuurder wordt via een onderbroken geluidssignaal gewaarschuwd bij het naderen van obstakels. De frequentie van het geluidssignaal neemt toe naarmate de auto het obstakel nadert.Zodra de afstand tussen de auto en het obstakel kleiner wordt dan 30 centimeter, klinkt het geluidssignaal ononderbroken.Aan de weergave van het geluidssignaal via de luidspreker (rechts of links) is te herkennen aan welke zijde het obstakel zich bevindt.
NOTIC E
Afstellen van het geluidssignaalBij uitvoeringen met TOYOTA Connect Radio of TOYOTA Connect Nav wordt door het drukken op deze toets het venster voor de afstelling van het volume van het geluidssignaal geopend.
Grafische weergave

Ter aanvulling op het geluidssignaal wordt met
segmenten op het scherm de afstand aangegeven

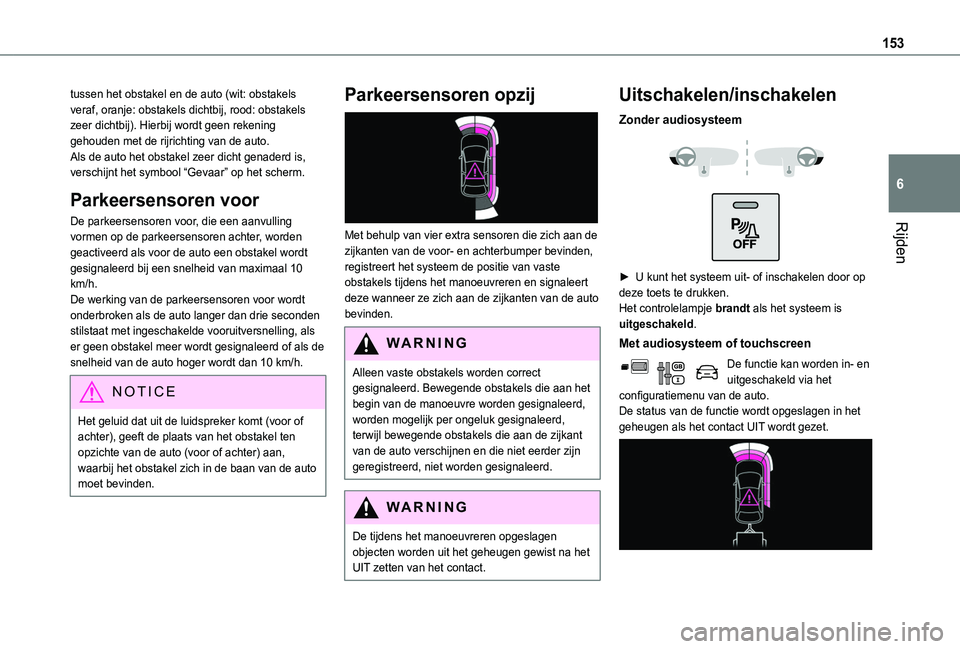

153
Rijden
6
tussen het obstakel en de auto (wit: obstakels veraf, oranje: obstakels dichtbij, rood: obstakels zeer dichtbij). Hierbij wordt geen rekening gehouden met de rijrichting van de auto.Als de auto het obstakel zeer dicht genaderd is, verschijnt het symbool “Gevaar” op het scherm.
Parkeersensoren voor
De parkeersensoren voor, die een aanvulling vormen op de parkeersensoren achter, worden geactiveerd als voor de auto een obstakel wordt gesignaleerd bij een snelheid van maximaal 10 km/h.De werking van de parkeersensoren voor wordt onderbroken als de auto langer dan drie seconden stilstaat met ingeschakelde vooruitversnelling, als er geen obstakel meer wordt gesignaleerd of als de snelheid van de auto hoger wordt dan 10 km/h.
NOTIC E
Het geluid dat uit de luidspreker komt (voor of achter), geeft de plaats van het obstakel ten opzichte van de auto (voor of achter) aan, waarbij het obstakel zich in de baan van de auto moet bevinden.
Parkeersensoren opzij

Met behulp van vier extra sensoren die zich aan de zijkanten van de voor- en achterbumper bevinden, registreert het systeem de positie van vaste obstakels tijdens het manoeuvreren en signaleert deze wanneer ze zich aan de zijkanten van de auto bevinden.
WARNI NG
Alleen vaste obstakels worden correct gesignaleerd. Bewegende obstakels die aan het begin van de manoeuvre worden gesignaleerd, worden mogelijk per ongeluk gesignaleerd, terwijl bewegende obstakels die aan de zijkant van de auto verschijnen en die niet eerder zijn geregistreerd, niet worden gesignaleerd.
WARNI NG
De tijdens het manoeuvreren opgeslagen objecten worden uit het geheugen gewist na het UIT zetten van het contact.
Uitschakelen/inschakelen
Zonder audiosysteem


► U kunt het systeem uit- of inschakelen door op deze toets te drukken.Het controlelampje brandt als het systeem is uitgeschakeld.
Met audiosysteem of touchscreen
De functie kan worden in- en uitgeschakeld via het configuratiemenu van de auto.De status van de functie wordt opgeslagen in het geheugen als het contact UIT wordt gezet.

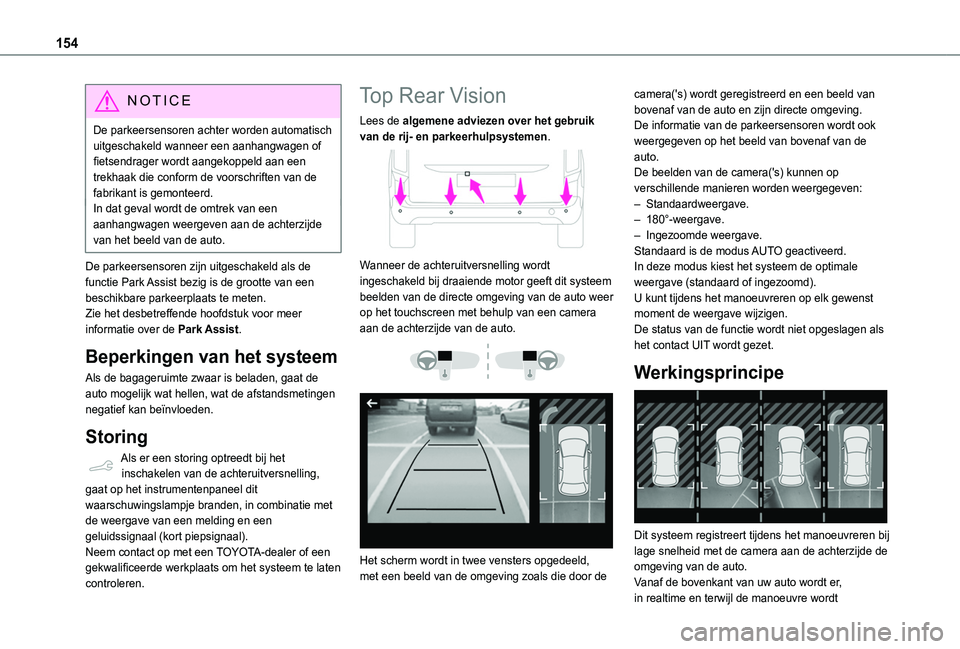

154
NOTIC E
De parkeersensoren achter worden automatisch uitgeschakeld wanneer een aanhangwagen of fietsendrager wordt aangekoppeld aan een trekhaak die conform de voorschriften van de fabrikant is gemonteerd.In dat geval wordt de omtrek van een aanhangwagen weergeven aan de achterzijde van het beeld van de auto.
De parkeersensoren zijn uitgeschakeld als de functie Park Assist bezig is de grootte van een beschikbare parkeerplaats te meten.Zie het desbetreffende hoofdstuk voor meer informatie over de Park Assist.
Beperkingen van het systeem
Als de bagageruimte zwaar is beladen, gaat de auto mogelijk wat hellen, wat de afstandsmetingen negatief kan beïnvloeden.
Storing
Als er een storing optreedt bij het inschakelen van de achteruitversnelling, gaat op het instrumentenpaneel dit waarschuwingslampje branden, in combinatie met de weergave van een melding en een geluidssignaal (kort piepsignaal).Neem contact op met een TOYOTA-dealer of een gekwalificeerde werkplaats om het systeem te laten controleren.
Top Rear Vision
Lees de algemene adviezen over het gebruik van de rij- en parkeerhulpsystemen.

Wanneer de achteruitversnelling wordt ingeschakeld bij draaiende motor geeft dit systeem beelden van de directe omgeving van de auto weer op het touchscreen met behulp van een camera aan de achterzijde van de auto.


Het scherm wordt in twee vensters opgedeeld, met een beeld van de omgeving zoals die door de
camera('s) wordt geregistreerd en een beeld van bovenaf van de auto en zijn directe omgeving.De informatie van de parkeersensoren wordt ook weergegeven op het beeld van bovenaf van de auto.De beelden van de camera('s) kunnen op verschillende manieren worden weergegeven:– Standaardweergave.– 180°-weergave.– Ingezoomde weergave.Standaard is de modus AUTO geactiveerd.In deze modus kiest het systeem de optimale weergave (standaard of ingezoomd).U kunt tijdens het manoeuvreren op elk gewenst moment de weergave wijzigen.De status van de functie wordt niet opgeslagen als het contact UIT wordt gezet.
Werkingsprincipe

Dit systeem registreert tijdens het manoeuvreren bij
lage snelheid met de camera aan de achterzijde de omgeving van de auto.Vanaf de bovenkant van uw auto wordt er, in realtime en terwijl de manoeuvre wordt

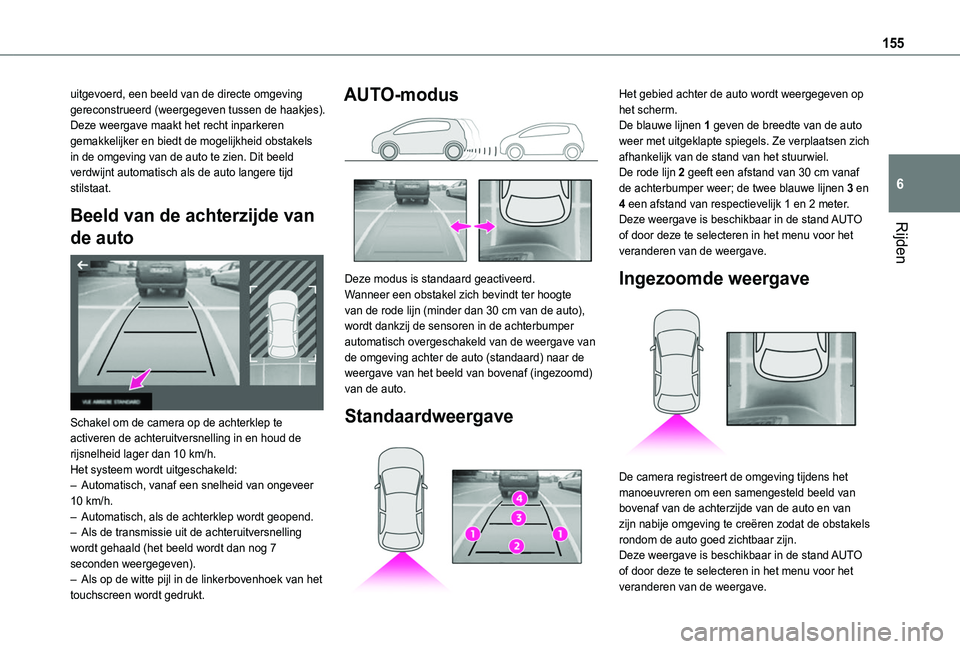

155
Rijden
6
uitgevoerd, een beeld van de directe omgeving gereconstrueerd (weergegeven tussen de haakjes).Deze weergave maakt het recht inparkeren gemakkelijker en biedt de mogelijkheid obstakels in de omgeving van de auto te zien. Dit beeld verdwijnt automatisch als de auto langere tijd stilstaat.
Beeld van de achterzijde van
de auto

Schakel om de camera op de achterklep te activeren de achteruitversnelling in en houd de rijsnelheid lager dan 10 km/h.Het systeem wordt uitgeschakeld:– Automatisch, vanaf een snelheid van ongeveer 10 km/h.– Automatisch, als de achterklep wordt geopend.– Als de transmissie uit de achteruitversnelling wordt gehaald (het beeld wordt dan nog 7 seconden weergegeven).– Als op de witte pijl in de linkerbovenhoek van het touchscreen wordt gedrukt.
AUTO-modus

Deze modus is standaard geactiveerd.Wanneer een obstakel zich bevindt ter hoogte van de rode lijn (minder dan 30 cm van de auto), wordt dankzij de sensoren in de achterbumper automatisch overgeschakeld van de weergave van de omgeving achter de auto (standaard) naar de weergave van het beeld van bovenaf (ingezoomd) van de auto.
Standaardweergave

Het gebied achter de auto wordt weergegeven op het scherm.De blauwe lijnen 1 geven de breedte van de auto weer met uitgeklapte spiegels. Ze verplaatsen zich afhankelijk van de stand van het stuurwiel.De rode lijn 2 geeft een afstand van 30 cm vanaf de achterbumper weer; de twee blauwe lijnen 3 en 4 een afstand van respectievelijk 1 en 2 meter.Deze weergave is beschikbaar in de stand AUTO of door deze te selecteren in het menu voor het veranderen van de weergave.
Ingezoomde weergave

De camera registreert de omgeving tijdens het manoeuvreren om een samengesteld beeld van bovenaf van de achterzijde van de auto en van zijn nabije omgeving te creëren zodat de obstakels rondom de auto goed zichtbaar zijn.Deze weergave is beschikbaar in de stand AUTO of door deze te selecteren in het menu voor het veranderen van de weergave.

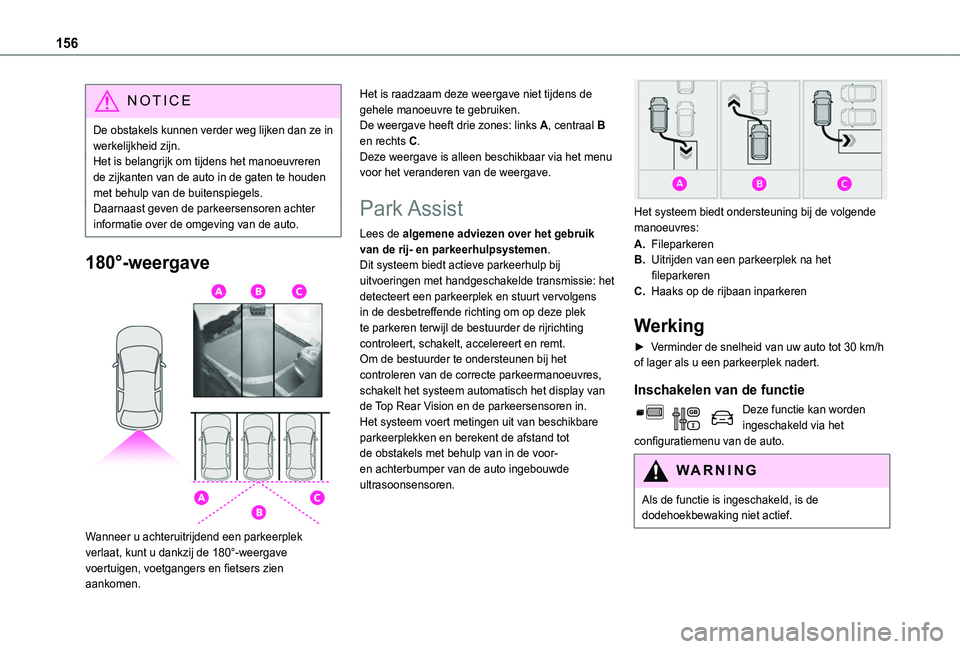

156
NOTIC E
De obstakels kunnen verder weg lijken dan ze in werkelijkheid zijn.Het is belangrijk om tijdens het manoeuvreren de zijkanten van de auto in de gaten te houden met behulp van de buitenspiegels.Daarnaast geven de parkeersensoren achter informatie over de omgeving van de auto.
180°-weergave

Wanneer u achteruitrijdend een parkeerplek verlaat, kunt u dankzij de 180°-weergave voertuigen, voetgangers en fietsers zien aankomen.
Het is raadzaam deze weergave niet tijdens de gehele manoeuvre te gebruiken.De weergave heeft drie zones: links A, centraal B en rechts C.Deze weergave is alleen beschikbaar via het menu voor het veranderen van de weergave.
Park Assist
Lees de algemene adviezen over het gebruik van de rij- en parkeerhulpsystemen.Dit systeem biedt actieve parkeerhulp bij uitvoeringen met handgeschakelde transmissie: het detecteert een parkeerplek en stuurt vervolgens in de desbetreffende richting om op deze plek te parkeren terwijl de bestuurder de rijrichting controleert, schakelt, accelereert en remt.Om de bestuurder te ondersteunen bij het controleren van de correcte parkeermanoeuvres, schakelt het systeem automatisch het display van de Top Rear Vision en de parkeersensoren in.Het systeem voert metingen uit van beschikbare parkeerplekken en berekent de afstand tot
de obstakels met behulp van in de voor- en achterbumper van de auto ingebouwde ultrasoonsensoren.

Het systeem biedt ondersteuning bij de volgende manoeuvres:
A.Fileparkeren
B.Uitrijden van een parkeerplek na het fileparkeren
C.Haaks op de rijbaan inparkeren
Werking
► Verminder de snelheid van uw auto tot 30 km/h of lager als u een parkeerplek nadert.
Inschakelen van de functie
Deze functie kan worden ingeschakeld via het configuratiemenu van de auto.
WARNI NG
Als de functie is ingeschakeld, is de dodehoekbewaking niet actief.

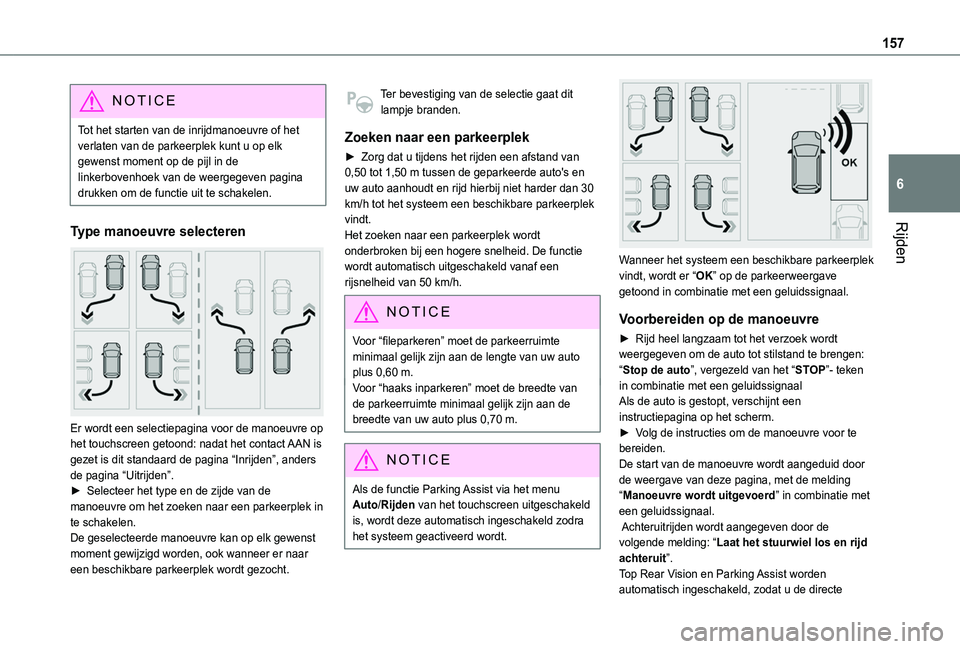

157
Rijden
6
NOTIC E
Tot het starten van de inrijdmanoeuvre of het verlaten van de parkeerplek kunt u op elk gewenst moment op de pijl in de linkerbovenhoek van de weergegeven pagina drukken om de functie uit te schakelen.
Type manoeuvre selecteren

Er wordt een selectiepagina voor de manoeuvre op het touchscreen getoond: nadat het contact AAN is
gezet is dit standaard de pagina “Inrijden”, anders de pagina “Uitrijden”.► Selecteer het type en de zijde van de manoeuvre om het zoeken naar een parkeerplek in te schakelen.De geselecteerde manoeuvre kan op elk gewenst moment gewijzigd worden, ook wanneer er naar een beschikbare parkeerplek wordt gezocht.
Ter bevestiging van de selectie gaat dit lampje branden.
Zoeken naar een parkeerplek
► Zorg dat u tijdens het rijden een afstand van 0,50 tot 1,50 m tussen de geparkeerde auto's en uw auto aanhoudt en rijd hierbij niet harder dan 30 km/h tot het systeem een beschikbare parkeerplek vindt.Het zoeken naar een parkeerplek wordt onderbroken bij een hogere snelheid. De functie wordt automatisch uitgeschakeld vanaf een rijsnelheid van 50 km/h.
NOTIC E
Voor “fileparkeren” moet de parkeerruimte minimaal gelijk zijn aan de lengte van uw auto plus 0,60 m.Voor “haaks inparkeren” moet de breedte van de parkeerruimte minimaal gelijk zijn aan de breedte van uw auto plus 0,70 m.
NOTIC E
Als de functie Parking Assist via het menu Auto/Rijden van het touchscreen uitgeschakeld is, wordt deze automatisch ingeschakeld zodra het systeem geactiveerd wordt.


Wanneer het systeem een beschikbare parkeerplek vindt, wordt er “OK” op de parkeerweergave getoond in combinatie met een geluidssignaal.
Voorbereiden op de manoeuvre
► Rijd heel langzaam tot het verzoek wordt weergegeven om de auto tot stilstand te brengen: “Stop de auto”, vergezeld van het “STOP”- teken in combinatie met een geluidssignaalAls de auto is gestopt, verschijnt een instructiepagina op het scherm.► Volg de instructies om de manoeuvre voor te bereiden. De start van de manoeuvre wordt aangeduid door de weergave van deze pagina, met de melding “Manoeuvre wordt uitgevoerd” in combinatie met een geluidssignaal. Achteruitrijden wordt aangegeven door de volgende melding: “Laat het stuurwiel los en rijd achteruit”.Top Rear Vision en Parking Assist worden automatisch ingeschakeld, zodat u de directe

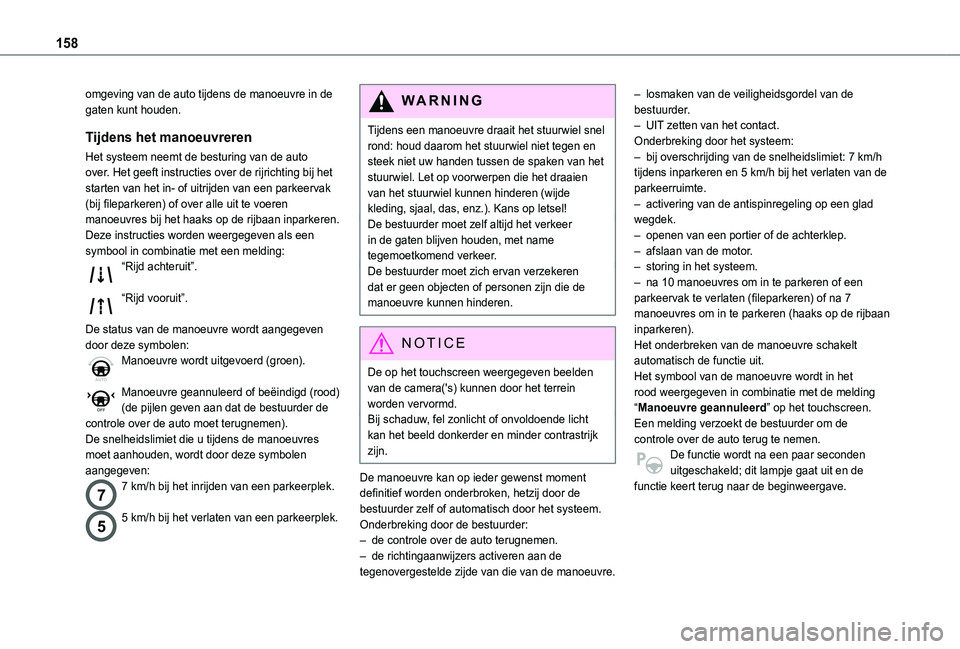

158
omgeving van de auto tijdens de manoeuvre in de gaten kunt houden.
Tijdens het manoeuvreren
Het systeem neemt de besturing van de auto over. Het geeft instructies over de rijrichting bij het starten van het in- of uitrijden van een parkeervak (bij fileparkeren) of over alle uit te voeren manoeuvres bij het haaks op de rijbaan inparkeren.Deze instructies worden weergegeven als een symbool in combinatie met een melding:“Rijd achteruit”.
“Rijd vooruit”.
De status van de manoeuvre wordt aangegeven door deze symbolen:Manoeuvre wordt uitgevoerd (groen).
Manoeuvre geannuleerd of beëindigd (rood) (de pijlen geven aan dat de bestuurder de controle over de auto moet terugnemen).De snelheidslimiet die u tijdens de manoeuvres
moet aanhouden, wordt door deze symbolen aangegeven:
77 km/h bij het inrijden van een parkeerplek.
55 km/h bij het verlaten van een parkeerplek.
WARNI NG
Tijdens een manoeuvre draait het stuurwiel snel rond: houd daarom het stuurwiel niet tegen en steek niet uw handen tussen de spaken van het stuurwiel. Let op voorwerpen die het draaien van het stuurwiel kunnen hinderen (wijde kleding, sjaal, das, enz.). Kans op letsel!De bestuurder moet zelf altijd het verkeer in de gaten blijven houden, met name tegemoetkomend verkeer.De bestuurder moet zich ervan verzekeren dat er geen objecten of personen zijn die de manoeuvre kunnen hinderen.
NOTIC E
De op het touchscreen weergegeven beelden van de camera('s) kunnen door het terrein worden vervormd.Bij schaduw, fel zonlicht of onvoldoende licht kan het beeld donkerder en minder contrastrijk zijn.
De manoeuvre kan op ieder gewenst moment definitief worden onderbroken, hetzij door de bestuurder zelf of automatisch door het systeem.Onderbreking door de bestuurder:– de controle over de auto terugnemen.– de richtingaanwijzers activeren aan de tegenovergestelde zijde van die van de manoeuvre.
– losmaken van de veiligheidsgordel van de bestuurder.– UIT zetten van het contact.Onderbreking door het systeem:– bij overschrijding van de snelheidslimiet: 7 km/h tijdens inparkeren en 5 km/h bij het verlaten van de parkeerruimte.– activering van de antispinregeling op een glad wegdek.– openen van een portier of de achterklep.– afslaan van de motor.– storing in het systeem.– na 10 manoeuvres om in te parkeren of een parkeervak te verlaten (fileparkeren) of na 7 manoeuvres om in te parkeren (haaks op de rijbaan inparkeren).Het onderbreken van de manoeuvre schakelt automatisch de functie uit.Het symbool van de manoeuvre wordt in het rood weergegeven in combinatie met de melding “Manoeuvre geannuleerd” op het touchscreen.Een melding verzoekt de bestuurder om de controle over de auto terug te nemen.
De functie wordt na een paar seconden uitgeschakeld; dit lampje gaat uit en de functie keert terug naar de beginweergave.

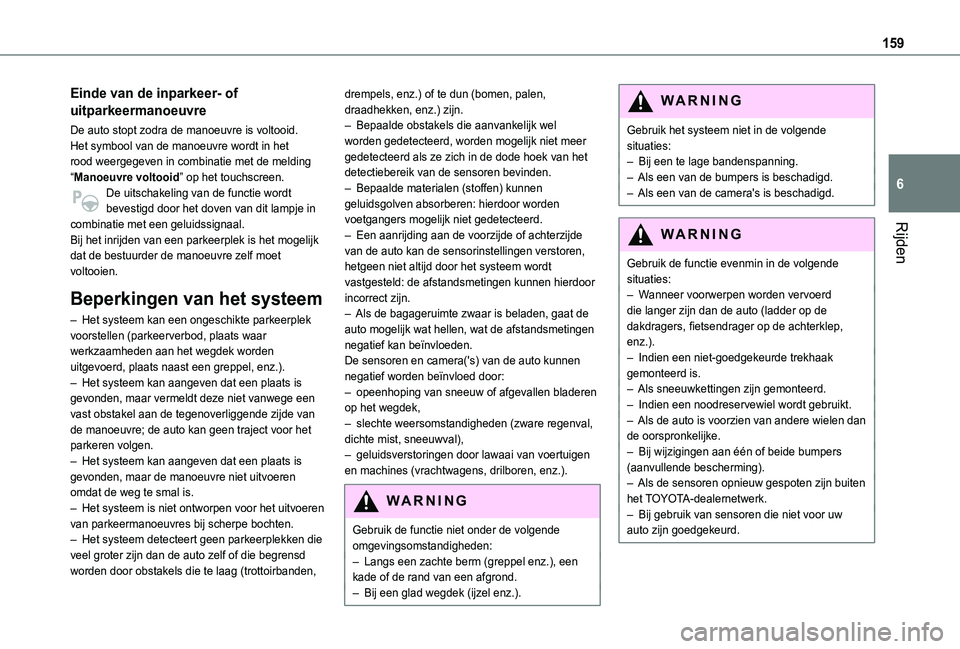

159
Rijden
6
Einde van de inparkeer- of
uitparkeermanoeuvre
De auto stopt zodra de manoeuvre is voltooid.Het symbool van de manoeuvre wordt in het rood weergegeven in combinatie met de melding “Manoeuvre voltooid” op het touchscreen.De uitschakeling van de functie wordt bevestigd door het doven van dit lampje in combinatie met een geluidssignaal.Bij het inrijden van een parkeerplek is het mogelijk dat de bestuurder de manoeuvre zelf moet voltooien.
Beperkingen van het systeem
– Het systeem kan een ongeschikte parkeerplek voorstellen (parkeerverbod, plaats waar werkzaamheden aan het wegdek worden uitgevoerd, plaats naast een greppel, enz.).– Het systeem kan aangeven dat een plaats is gevonden, maar vermeldt deze niet vanwege een vast obstakel aan de tegenoverliggende zijde van de manoeuvre; de auto kan geen traject voor het
parkeren volgen.– Het systeem kan aangeven dat een plaats is gevonden, maar de manoeuvre niet uitvoeren omdat de weg te smal is.– Het systeem is niet ontworpen voor het uitvoeren van parkeermanoeuvres bij scherpe bochten.– Het systeem detecteert geen parkeerplekken die veel groter zijn dan de auto zelf of die begrensd worden door obstakels die te laag (trottoirbanden,
drempels, enz.) of te dun (bomen, palen, draadhekken, enz.) zijn.– Bepaalde obstakels die aanvankelijk wel worden gedetecteerd, worden mogelijk niet meer gedetecteerd als ze zich in de dode hoek van het detectiebereik van de sensoren bevinden.– Bepaalde materialen (stoffen) kunnen geluidsgolven absorberen: hierdoor worden voetgangers mogelijk niet gedetecteerd.– Een aanrijding aan de voorzijde of achterzijde van de auto kan de sensorinstellingen verstoren, hetgeen niet altijd door het systeem wordt vastgesteld: de afstandsmetingen kunnen hierdoor incorrect zijn.– Als de bagageruimte zwaar is beladen, gaat de auto mogelijk wat hellen, wat de afstandsmetingen negatief kan beïnvloeden.De sensoren en camera('s) van de auto kunnen negatief worden beïnvloed door:– opeenhoping van sneeuw of afgevallen bladeren op het wegdek,– slechte weersomstandigheden (zware regenval, dichte mist, sneeuwval),
– geluidsverstoringen door lawaai van voertuigen en machines (vrachtwagens, drilboren, enz.).
WARNI NG
Gebruik de functie niet onder de volgende omgevingsomstandigheden:– Langs een zachte berm (greppel enz.), een kade of de rand van een afgrond.– Bij een glad wegdek (ijzel enz.).
WARNI NG
Gebruik het systeem niet in de volgende situaties:– Bij een te lage bandenspanning.– Als een van de bumpers is beschadigd.– Als een van de camera's is beschadigd.
W ARNI NG
Gebruik de functie evenmin in de volgende situaties:– Wanneer voorwerpen worden vervoerd die langer zijn dan de auto (ladder op de dakdragers, fietsendrager op de achterklep, enz.).– Indien een niet-goedgekeurde trekhaak gemonteerd is.– Als sneeuwkettingen zijn gemonteerd.– Indien een noodreservewiel wordt gebruikt.– Als de auto is voorzien van andere wielen dan de oorspronkelijke.
– Bij wijzigingen aan één of beide bumpers (aanvullende bescherming).– Als de sensoren opnieuw gespoten zijn buiten het TOYOTA-dealernetwerk.– Bij gebruik van sensoren die niet voor uw auto zijn goedgekeurd.

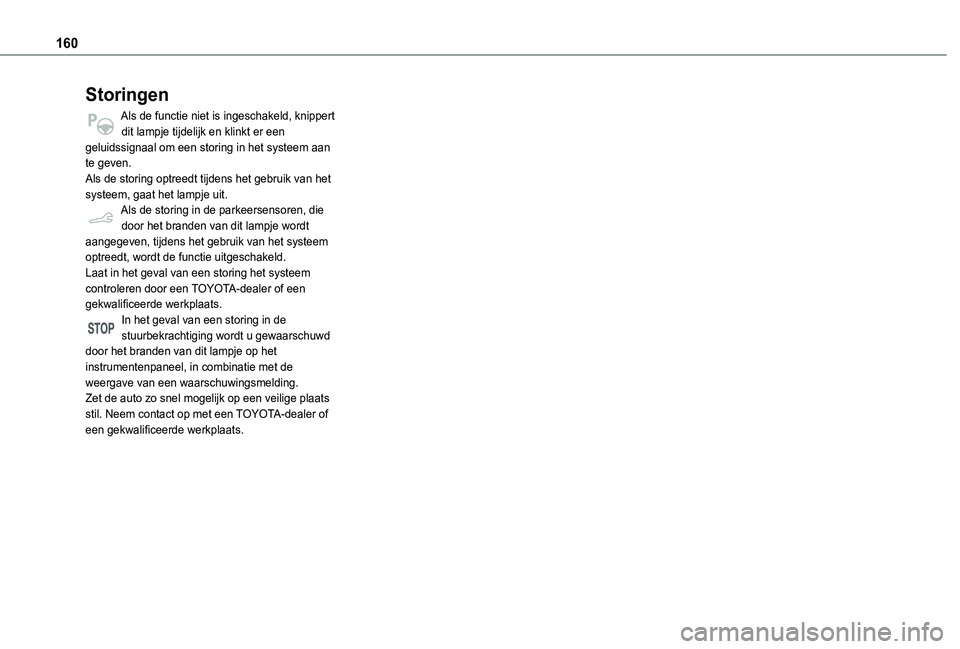

160
Storingen
Als de functie niet is ingeschakeld, knippert dit lampje tijdelijk en klinkt er een geluidssignaal om een storing in het systeem aan te geven.Als de storing optreedt tijdens het gebruik van het systeem, gaat het lampje uit.Als de storing in de parkeersensoren, die door het branden van dit lampje wordt aangegeven, tijdens het gebruik van het systeem optreedt, wordt de functie uitgeschakeld.Laat in het geval van een storing het systeem controleren door een TOYOTA-dealer of een gekwalificeerde werkplaats.In het geval van een storing in de stuurbekrachtiging wordt u gewaarschuwd door het branden van dit lampje op het instrumentenpaneel, in combinatie met de weergave van een waarschuwingsmelding.Zet de auto zo snel mogelijk op een veilige plaats stil. Neem contact op met een TOYOTA-dealer of een gekwalificeerde werkplaats.
