TOYOTA PROACE CITY VERSO 2019 Kezelési útmutató (in Hungarian)

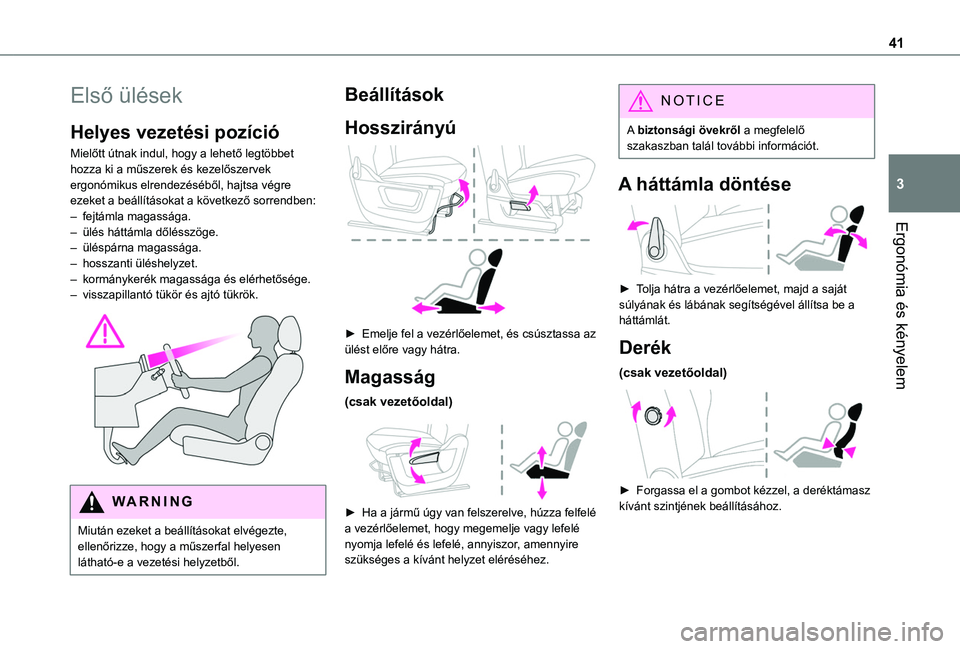

41
Ergonómia és kényelem
3
Első ülések
Helyes vezetési pozíció
Mielőtt útnak indul, hogy a lehető legtöbbet hozza ki a műszerek és kezelőszervek ergonómikus elrendezéséből, hajtsa végre ezeket a beállításokat a következő sorrendben:– fejtámla magassága.– ülés háttámla dőlésszöge.– üléspárna magassága.– hosszanti üléshelyzet.– kormánykerék magassága és elérhetősége.– visszapillantó tükör és ajtó tükrök.

WARNI NG
Miután ezeket a beállításokat elvégezte,
ellenőrizze, hogy a műszerfal helyesen látható-e a vezetési helyzetből.
Beállítások
Hosszirányú

► Emelje fel a vezérlőelemet, és csúsztassa az ülést előre vagy hátra.
Magasság
(csak vezetőoldal)

► Ha a jármű úgy van felszerelve, húzza felfelé a vezérlőelemet, hogy megemelje vagy lefelé nyomja lefelé és lefelé, annyiszor, amennyire
szükséges a kívánt helyzet eléréséhez.
NOTIC E
A biztonsági övekről a megfelelő szakaszban talál további információt.
A háttámla döntése

► Tolja hátra a vezérlőelemet, majd a saját súlyának és lábának segítségével állítsa be a háttámlát.
Derék
(csak vezetőoldal)

► Forgassa el a gombot kézzel, a deréktámasz kívánt szintjének beállításához.

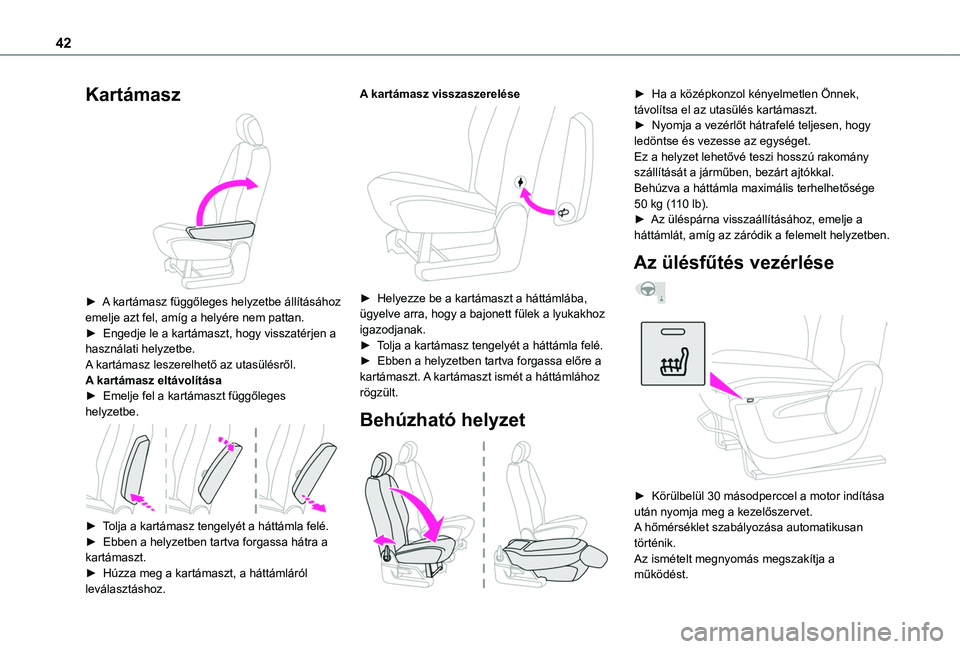

42
Kartámasz

► A kartámasz függőleges helyzetbe állításához emelje azt fel, amíg a helyére nem pattan.► Engedje le a kartámaszt, hogy visszatérjen a használati helyzetbe.A kartámasz leszerelhető az utasülésről.A kartámasz eltávolítása► Emelje fel a kartámaszt függőleges helyzetbe.

► Tolja a kartámasz tengelyét a háttámla felé.► Ebben a helyzetben tartva forgassa hátra a
kartámaszt.► Húzza meg a kartámaszt, a háttámláról leválasztáshoz.
A kartámasz visszaszerelése

► Helyezze be a kartámaszt a háttámlába, ügyelve arra, hogy a bajonett fülek a lyukakhoz igazodjanak.► Tolja a kartámasz tengelyét a háttámla felé.► Ebben a helyzetben tartva forgassa előre a kartámaszt. A kartámaszt ismét a háttámlához rögzült.
Behúzható helyzet

► Ha a középkonzol kényelmetlen Önnek, távolítsa el az utasülés kartámaszt.► Nyomja a vezérlőt hátrafelé teljesen, hogy ledöntse és vezesse az egységet.Ez a helyzet lehetővé teszi hosszú rakomány szállítását a járműben, bezárt ajtókkal.Behúzva a háttámla maximális terhelhetősége 50 kg (110 lb).► Az üléspárna visszaállításához, emelje a háttámlát, amíg az záródik a felemelt helyzetben.
Az ülésfűtés vezérlése


► Körülbelül 30 másodperccel a motor indítása után nyomja meg a kezelőszervet.A hőmérséklet szabályozása automatikusan történik.Az ismételt megnyomás megszakítja a működést.

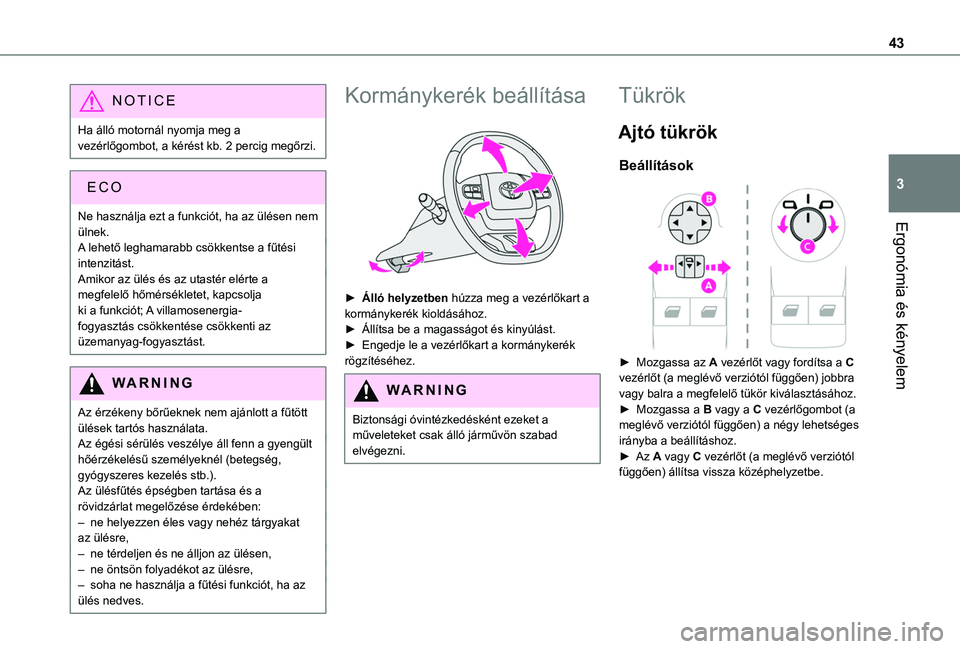

43
Ergonómia és kényelem
3
NOTIC E
Ha álló motornál nyomja meg a vezérlőgombot, a kérést kb. 2 percig megőrzi.
ECO
Ne használja ezt a funkciót, ha az ülésen nem ülnek.A lehető leghamarabb csökkentse a fűtési intenzitást.Amikor az ülés és az utastér elérte a megfelelő hőmérsékletet, kapcsolja ki a funkciót; A villamosenergia-fogyasztás csökkentése csökkenti az üzemanyag-fogyasztást.
WARNI NG
Az érzékeny bőrűeknek nem ajánlott a fűtött ülések tartós használata.Az égési sérülés veszélye áll fenn a gyengült
hőérzékelésű személyeknél (betegség, gyógyszeres kezelés stb.).Az ülésfűtés épségben tartása és a rövidzárlat megelőzése érdekében:– ne helyezzen éles vagy nehéz tárgyakat az ülésre,– ne térdeljen és ne álljon az ülésen,– ne öntsön folyadékot az ülésre,– soha ne használja a fűtési funkciót, ha az
ülés nedves.
Kormánykerék beállítása

► Álló helyzetben húzza meg a vezérlőkart a kormánykerék kioldásához.► Állítsa be a magasságot és kinyúlást.► Engedje le a vezérlőkart a kormánykerék rögzítéséhez.
WARNI NG
Biztonsági óvintézkedésként ezeket a műveleteket csak álló járművön szabad elvégezni.
Tükrök
Ajtó tükrök
Beállítások

► Mozgassa az A vezérlőt vagy fordítsa a C vezérlőt (a meglévő verziótól függően) jobbra vagy balra a megfelelő tükör kiválasztásához.► Mozgassa a B vagy a C vezérlőgombot (a meglévő verziótól függően) a négy lehetséges irányba a beállításhoz.
► Az A vagy C vezérlőt (a meglévő verziótól függően) állítsa vissza középhelyzetbe.

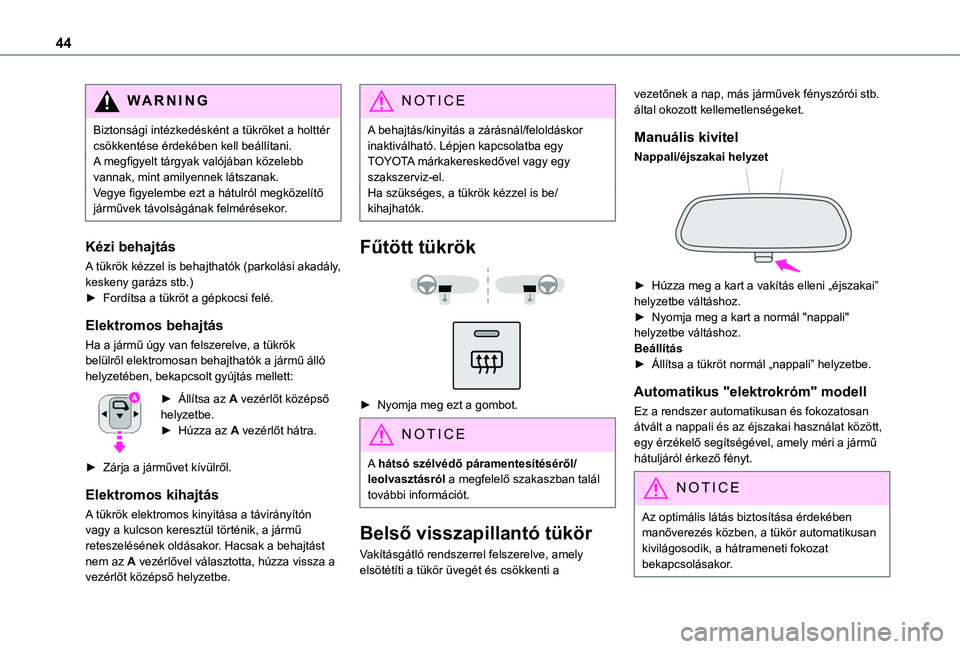

44
WARNI NG
Biztonsági intézkedésként a tükröket a holttér csökkentése érdekében kell beállítani.A megfigyelt tárgyak valójában közelebb vannak, mint amilyennek látszanak.Vegye figyelembe ezt a hátulról megközelítő járművek távolságának felmérésekor.
Kézi behajtás
A tükrök kézzel is behajthatók (parkolási akadály, keskeny garázs stb.)► Fordítsa a tükröt a gépkocsi felé.
Elektromos behajtás
Ha a jármű úgy van felszerelve, a tükrök belülről elektromosan behajthatók a jármű álló helyzetében, bekapcsolt gyújtás mellett:
► Állítsa az A vezérlőt középső helyzetbe.► Húzza az A vezérlőt hátra.
► Zárja a járművet kívülről.
Elektromos kihajtás
A tükrök elektromos kinyitása a távirányítón vagy a kulcson keresztül történik, a jármű reteszelésének oldásakor. Hacsak a behajtást nem az A vezérlővel választotta, húzza vissza a vezérlőt középső helyzetbe.
NOTIC E
A behajtás/kinyitás a zárásnál/feloldáskor inaktiválható. Lépjen kapcsolatba egy TOYOTA márkakereskedővel vagy egy szakszerviz-el.Ha szükséges, a tükrök kézzel is be/kihajhatók.
Fűtött tükrök


► Nyomja meg ezt a gombot.
NOTIC E
A hátsó szélvédő páramentesítéséről/leolvasztásról a megfelelő szakaszban talál további információt.
Belső visszapillantó tükör
Vakításgátló rendszerrel felszerelve, amely elsötétíti a tükör üvegét és csökkenti a
vezetőnek a nap, más járművek fényszórói stb. által okozott kellemetlenségeket.
Manuális kivitel
Nappali/éjszakai helyzet

► Húzza meg a kart a vakítás elleni „éjszakai” helyzetbe váltáshoz.► Nyomja meg a kart a normál "nappali" helyzetbe váltáshoz.Beállítás► Állítsa a tükröt normál „nappali” helyzetbe.
Automatikus "elektrokróm" modell
Ez a rendszer automatikusan és fokozatosan átvált a nappali és az éjszakai használat között, egy érzékelő segítségével, amely méri a jármű hátuljáról érkező fényt.
NOTIC E
Az optimális látás biztosítása érdekében manőverezés közben, a tükör automatikusan
kivilágosodik, a hátrameneti fokozat bekapcsolásakor.

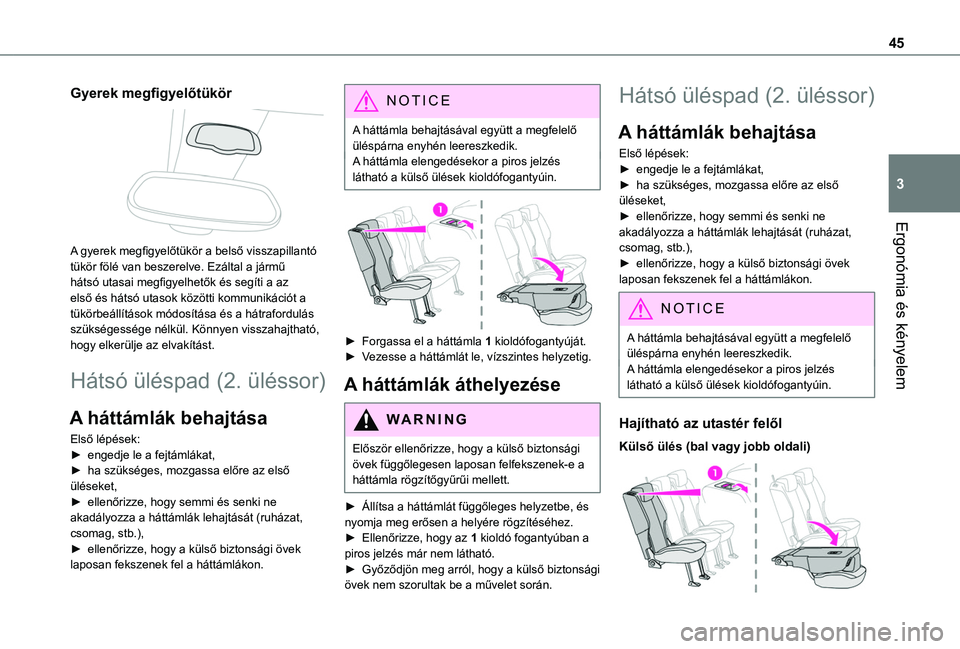

45
Ergonómia és kényelem
3
Gyerek megfigyelőtükör

A gyerek megfigyelőtükör a belső visszapillantó tükör fölé van beszerelve. Ezáltal a jármű hátsó utasai megfigyelhetők és segíti a az első és hátsó utasok közötti kommunikációt a tükörbeállítások módosítása és a hátrafordulás szükségessége nélkül. Könnyen visszahajtható, hogy elkerülje az elvakítást.
Hátsó üléspad (2. üléssor)
A háttámlák behajtása
Első lépések:► engedje le a fejtámlákat,► ha szükséges, mozgassa előre az első üléseket,► ellenőrizze, hogy semmi és senki ne akadályozza a háttámlák lehajtását (ruházat, csomag, stb.),► ellenőrizze, hogy a külső biztonsági övek laposan fekszenek fel a háttámlákon.
NOTIC E
A háttámla behajtásával együtt a megfelelő üléspárna enyhén leereszkedik.A háttámla elengedésekor a piros jelzés látható a külső ülések kioldófogantyúin.


► Forgassa el a háttámla 1 kioldófogantyúját.► Vezesse a háttámlát le, vízszintes helyzetig.
A háttámlák áthelyezése
WARNI NG
Először ellenőrizze, hogy a külső biztonsági övek függőlegesen laposan felfekszenek-e a
háttámla rögzítőgyűrűi mellett.
► Állítsa a háttámlát függőleges helyzetbe, és nyomja meg erősen a helyére rögzítéséhez.► Ellenőrizze, hogy az 1 kioldó fogantyúban a piros jelzés már nem látható.► Győződjön meg arról, hogy a külső biztonsági övek nem szorultak be a művelet során.
Hátsó üléspad (2. üléssor)
A háttámlák behajtása
Első lépések:► engedje le a fejtámlákat,► ha szükséges, mozgassa előre az első üléseket,► ellenőrizze, hogy semmi és senki ne akadályozza a háttámlák lehajtását (ruházat, csomag, stb.),► ellenőrizze, hogy a külső biztonsági övek laposan fekszenek fel a háttámlákon.
NOTIC E
A háttámla behajtásával együtt a megfelelő üléspárna enyhén leereszkedik.A háttámla elengedésekor a piros jelzés látható a külső ülések kioldófogantyúin.
Hajítható az utastér felől
Külső ülés (bal vagy jobb oldali)

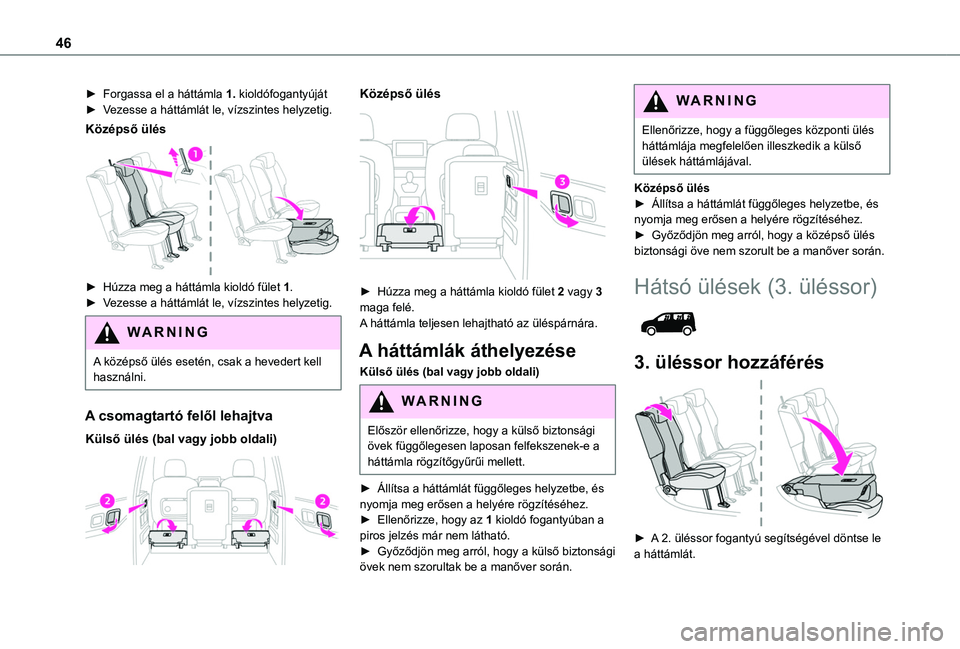

46
► Forgassa el a háttámla 1. kioldófogantyúját► Vezesse a háttámlát le, vízszintes helyzetig.
Középső ülés

► Húzza meg a háttámla kioldó fület 1.► Vezesse a háttámlát le, vízszintes helyzetig.
WARNI NG
A középső ülés esetén, csak a hevedert kell használni.
A csomagtartó felől lehajtva
Külső ülés (bal vagy jobb oldali)

Középső ülés

► Húzza meg a háttámla kioldó fület 2 vagy 3 maga felé.A háttámla teljesen lehajtható az üléspárnára.
A háttámlák áthelyezése
Külső ülés (bal vagy jobb oldali)
WARNI NG
Először ellenőrizze, hogy a külső biztonsági övek függőlegesen laposan felfekszenek-e a háttámla rögzítőgyűrűi mellett.
► Állítsa a háttámlát függőleges helyzetbe, és nyomja meg erősen a helyére rögzítéséhez.► Ellenőrizze, hogy az 1 kioldó fogantyúban a piros jelzés már nem látható.
► Győződjön meg arról, hogy a külső biztonsági övek nem szorultak be a manőver során.
WARNI NG
Ellenőrizze, hogy a függőleges központi ülés háttámlája megfelelően illeszkedik a külső ülések háttámlájával.
Középső ülés► Állítsa a háttámlát függőleges helyzetbe, és nyomja meg erősen a helyére rögzítéséhez.► Győződjön meg arról, hogy a középső ülés biztonsági öve nem szorult be a manőver során.
Hátsó ülések (3. üléssor)

3. üléssor hozzáférés

► A 2. üléssor fogantyú segítségével döntse le
a háttámlát.

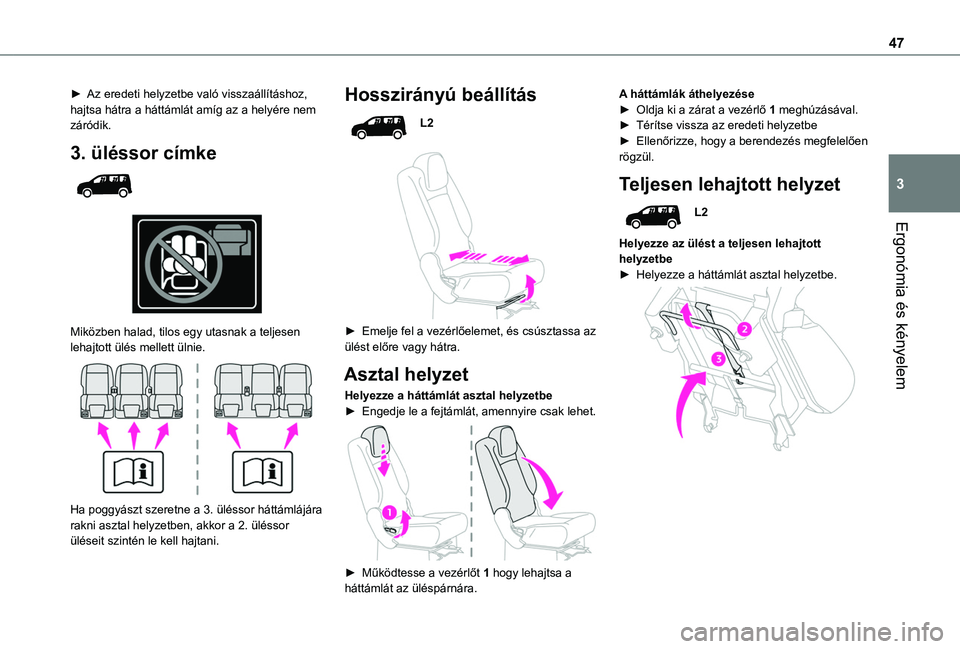

47
Ergonómia és kényelem
3
► Az eredeti helyzetbe való visszaállításhoz, hajtsa hátra a háttámlát amíg az a helyére nem záródik.
3. üléssor címke


Miközben halad, tilos egy utasnak a teljesen lehajtott ülés mellett ülnie.

Ha poggyászt szeretne a 3. üléssor háttámlájára rakni asztal helyzetben, akkor a 2. üléssor üléseit szintén le kell hajtani.
Hosszirányú beállítás
L2


► Emelje fel a vezérlőelemet, és csúsztassa az ülést előre vagy hátra.
Asztal helyzet
Helyezze a háttámlát asztal helyzetbe► Engedje le a fejtámlát, amennyire csak lehet.

► Működtesse a vezérlőt 1 hogy lehajtsa a háttámlát az üléspárnára.
A háttámlák áthelyezése► Oldja ki a zárat a vezérlő 1 meghúzásával.► Térítse vissza az eredeti helyzetbe► Ellenőrizze, hogy a berendezés megfelelően rögzül.
Teljesen lehajtott helyzet
L2
Helyezze az ülést a teljesen lehajtott helyzetbe► Helyezze a háttámlát asztal helyzetbe.

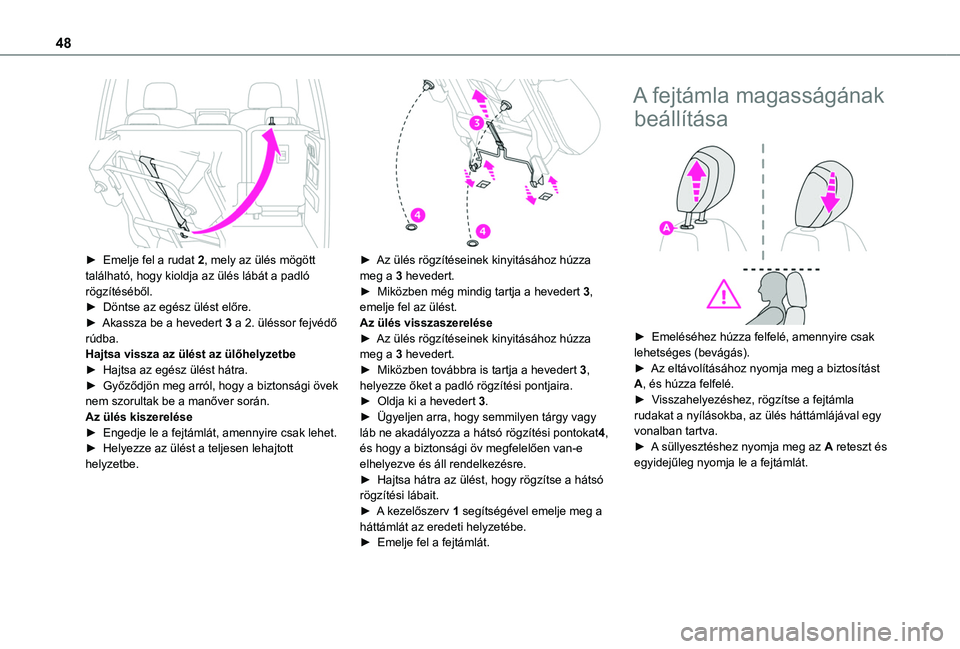

48

► Emelje fel a rudat 2, mely az ülés mögött található, hogy kioldja az ülés lábát a padló rögzítéséből.► Döntse az egész ülést előre.► Akassza be a hevedert 3 a 2. üléssor fejvédő rúdba.Hajtsa vissza az ülést az ülőhelyzetbe► Hajtsa az egész ülést hátra.► Győződjön meg arról, hogy a biztonsági övek nem szorultak be a manőver során.Az ülés kiszerelése► Engedje le a fejtámlát, amennyire csak lehet.► Helyezze az ülést a teljesen lehajtott helyzetbe.

► Az ülés rögzítéseinek kinyitásához húzza meg a 3 hevedert.► Miközben még mindig tartja a hevedert 3, emelje fel az ülést.Az ülés visszaszerelése► Az ülés rögzítéseinek kinyitásához húzza meg a 3 hevedert.► Miközben továbbra is tartja a hevedert 3, helyezze őket a padló rögzítési pontjaira.► Oldja ki a hevedert 3.► Ügyeljen arra, hogy semmilyen tárgy vagy láb ne akadályozza a hátsó rögzítési pontokat4, és hogy a biztonsági öv megfelelően van-e elhelyezve és áll rendelkezésre.► Hajtsa hátra az ülést, hogy rögzítse a hátsó rögzítési lábait.► A kezelőszerv 1 segítségével emelje meg a háttámlát az eredeti helyzetébe.► Emelje fel a fejtámlát.
A fejtámla magasságának
beállítása

► Emeléséhez húzza felfelé, amennyire csak lehetséges (bevágás).► Az eltávolításához nyomja meg a biztosítást A, és húzza felfelé.► Visszahelyezéshez, rögzítse a fejtámla rudakat a nyílásokba, az ülés háttámlájával egy vonalban tartva.► A süllyesztéshez nyomja meg az A reteszt és egyidejűleg nyomja le a fejtámlát.

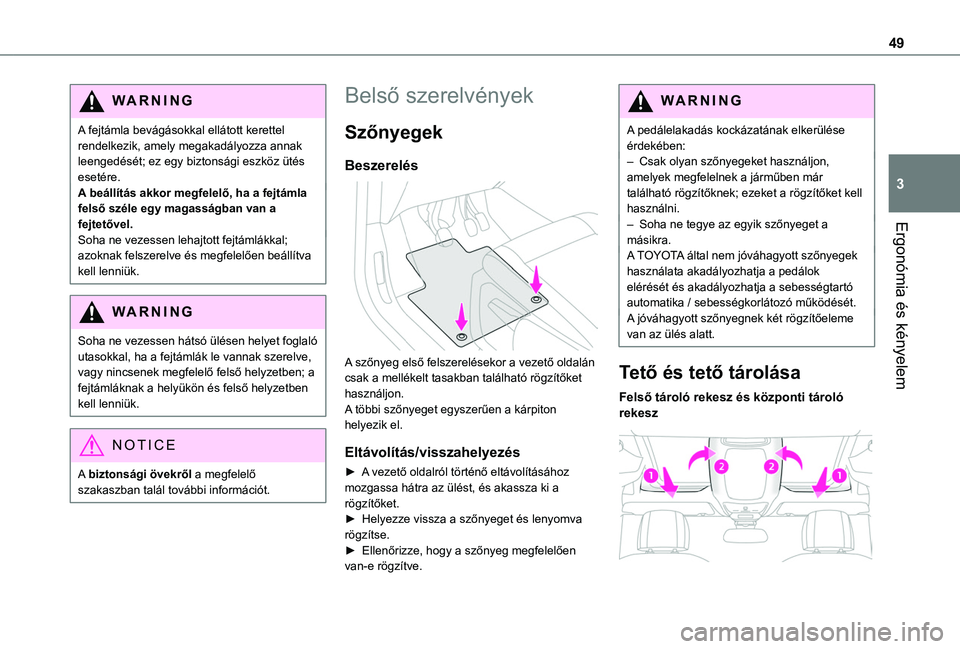

49
Ergonómia és kényelem
3
WARNI NG
A fejtámla bevágásokkal ellátott kerettel rendelkezik, amely megakadályozza annak leengedését; ez egy biztonsági eszköz ütés esetére.A beállítás akkor megfelelő, ha a fejtámla felső széle egy magasságban van a fejtetővel.Soha ne vezessen lehajtott fejtámlákkal; azoknak felszerelve és megfelelően beállítva kell lenniük.
WARNI NG
Soha ne vezessen hátsó ülésen helyet foglaló utasokkal, ha a fejtámlák le vannak szerelve, vagy nincsenek megfelelő felső helyzetben; a fejtámláknak a helyükön és felső helyzetben kell lenniük.
NOTIC E
A biztonsági övekről a megfelelő szakaszban talál további információt.
Belső szerelvények
Szőnyegek
Beszerelés

A szőnyeg első felszerelésekor a vezető oldalán csak a mellékelt tasakban található rögzítőket használjon.A többi szőnyeget egyszerűen a kárpiton helyezik el.
Eltávolítás/visszahelyezés
► A vezető oldalról történő eltávolításához mozgassa hátra az ülést, és akassza ki a rögzítőket.► Helyezze vissza a szőnyeget és lenyomva rögzítse.► Ellenőrizze, hogy a szőnyeg megfelelően van-e rögzítve.
WARNI NG
A pedálelakadás kockázatának elkerülése érdekében:– Csak olyan szőnyegeket használjon, amelyek megfelelnek a járműben már található rögzítőknek; ezeket a rögzítőket kell használni.– Soha ne tegye az egyik szőnyeget a másikra.A TOYOTA által nem jóváhagyott szőnyegek használata akadályozhatja a pedálok elérését és akadályozhatja a sebességtartó automatika / sebességkorlátozó működését.A jóváhagyott szőnyegnek két rögzítőeleme van az ülés alatt.
Tető és tető tárolása
Felső tároló rekesz és központi tároló rekesz

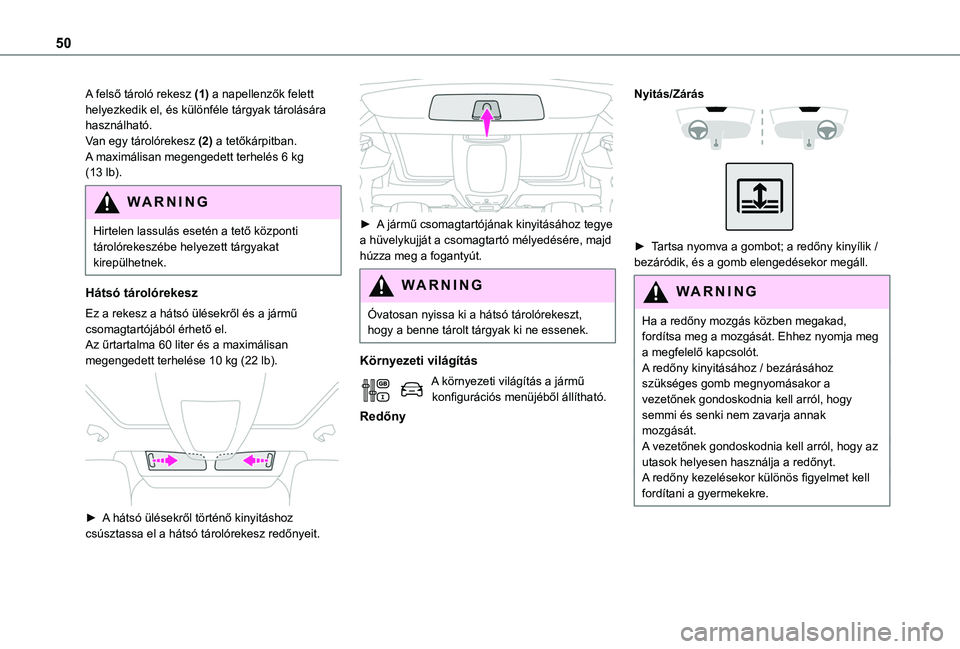

50
A felső tároló rekesz (1) a napellenzők felett helyezkedik el, és különféle tárgyak tárolására használható.Van egy tárolórekesz (2) a tetőkárpitban.A maximálisan megengedett terhelés 6 kg (13 lb).
WARNI NG
Hirtelen lassulás esetén a tető központi
tárolórekeszébe helyezett tárgyakat kirepülhetnek.
Hátsó tárolórekesz
Ez a rekesz a hátsó ülésekről és a jármű csomagtartójából érhető el.Az űrtartalma 60 liter és a maximálisan megengedett terhelése 10 kg (22 lb).

► A hátsó ülésekről történő kinyitáshoz csúsztassa el a hátsó tárolórekesz redőnyeit.

► A jármű csomagtartójának kinyitásához tegye a hüvelykujját a csomagtartó mélyedésére, majd húzza meg a fogantyút.
WARNI NG
Óvatosan nyissa ki a hátsó tárolórekeszt, hogy a benne tárolt tárgyak ki ne essenek.
Környezeti világítás
A környezeti világítás a jármű konfigurációs menüjéből állítható.
Redőny
Nyitás/Zárás


► Tartsa nyomva a gombot; a redőny kinyílik / bezáródik, és a gomb elengedésekor megáll.
WARNI NG
Ha a redőny mozgás közben megakad, fordítsa meg a mozgását. Ehhez nyomja meg a megfelelő kapcsolót.A redőny kinyitásához / bezárásához szükséges gomb megnyomásakor a vezetőnek gondoskodnia kell arról, hogy semmi és senki nem zavarja annak mozgását.A vezetőnek gondoskodnia kell arról, hogy az utasok helyesen használja a redőnyt.A redőny kezelésekor különös figyelmet kell fordítani a gyermekekre.
