V prípade poruchy
8
NOTIC E

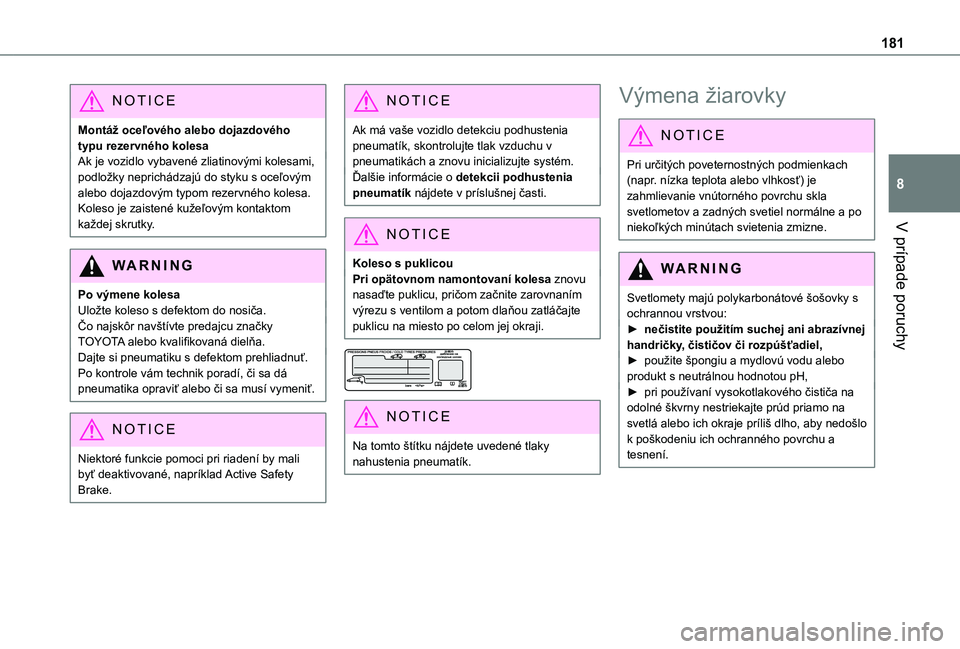

Montáž oceľového alebo dojazdového typu rezervného kolesaAk je vozidlo vybavené zliatinovými kolesami, podložky neprichádzajú do styku s oceľovým alebo dojazdovým typom rezervného kolesa. Koleso je zaistené kužeľovým kontaktom každej skrutky.
WARNI NG
Po výmene kolesaUložte koleso s defektom do nosiča.Čo najskôr navštívte predajcu značky TOYOTA alebo kvalifikovaná dielňa.Dajte si pneumatiku s defektom prehliadnuť. Po kontrole vám technik poradí, či sa dá pneumatika opraviť alebo či sa musí vymeniť.
NOTIC E
Niektoré funkcie pomoci pri riadení by mali byť deaktivované, napríklad Active Safety Brake.
NOTIC E
Ak má vaše vozidlo detekciu podhustenia pneumatík, skontrolujte tlak vzduchu v pneumatikách a znovu inicializujte systém.Ďalšie informácie o detekcii podhustenia pneumatík nájdete v príslušnej časti.
NOTIC E
Koleso s puklicouPri opätovnom namontovaní kolesa znovu nasaďte puklicu, pričom začnite zarovnaním výrezu s ventilom a potom dlaňou zatláčajte puklicu na miesto po celom jej okraji.


NOTIC E
Na tomto štítku nájdete uvedené tlaky nahustenia pneumatík.
Výmena žiarovky
NOTIC E
Pri určitých poveternostných podmienkach (napr. nízka teplota alebo vlhkosť) je zahmlievanie vnútorného povrchu skla svetlometov a zadných svetiel normálne a po niekoľkých minútach svietenia zmizne.
WARNI NG
Svetlomety majú polykarbonátové šošovky s ochrannou vrstvou:► nečistite použitím suchej ani abrazívnej handričky, čističov či rozpúšťadiel,► použite špongiu a mydlovú vodu alebo produkt s neutrálnou hodnotou pH,► pri používaní vysokotlakového čističa na odolné škvrny nestriekajte prúd priamo na svetlá alebo ich okraje príliš dlho, aby nedošlo k poškodeniu ich ochranného povrchu a
tesnení.

182
WARNI NG

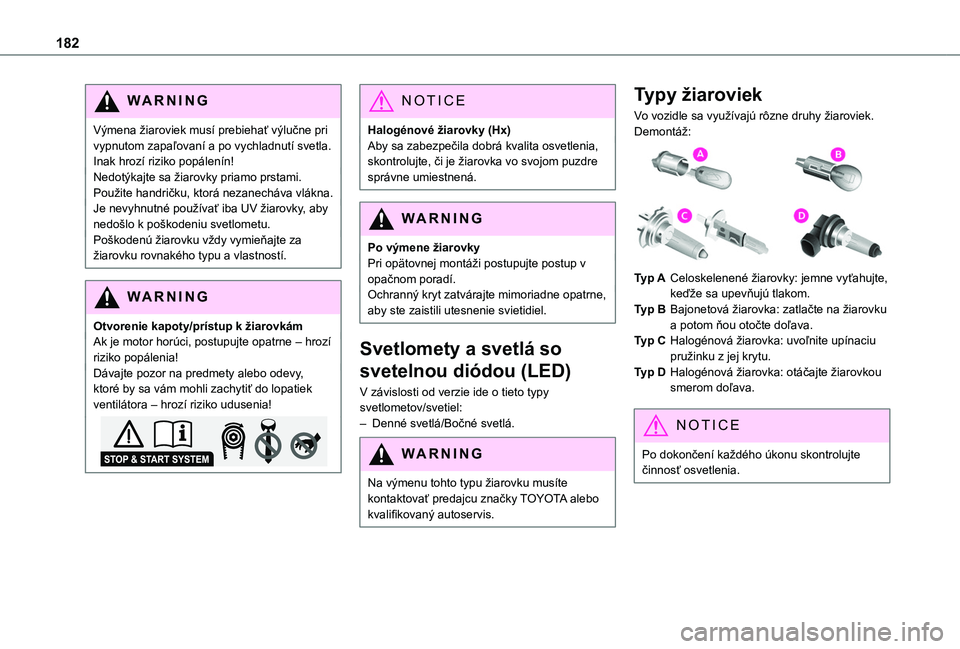

Výmena žiaroviek musí prebiehať výlučne pri vypnutom zapaľovaní a po vychladnutí svetla. Inak hrozí riziko popálenín!Nedotýkajte sa žiarovky priamo prstami. Použite handričku, ktorá nezanecháva vlákna.Je nevyhnutné používať iba UV žiarovky, aby nedošlo k poškodeniu svetlometu.Poškodenú žiarovku vždy vymieňajte za žiarovku rovnakého typu a vlastností.
WARNI NG
Otvorenie kapoty/prístup k žiarovkámAk je motor horúci, postupujte opatrne – hrozí riziko popálenia!Dávajte pozor na predmety alebo odevy, ktoré by sa vám mohli zachytiť do lopatiek ventilátora – hrozí riziko udusenia!
NOTIC E
Halogénové žiarovky (Hx)Aby sa zabezpečila dobrá kvalita osvetlenia, skontrolujte, či je žiarovka vo svojom puzdre správne umiestnená.
WARNI NG
Po výmene žiarovkyPri opätovnej montáži postupujte postup v opačnom poradí.Ochranný kryt zatvárajte mimoriadne opatrne, aby ste zaistili utesnenie svietidiel.
Svetlomety a svetlá so
svetelnou diódou (LED)
V závislosti od verzie ide o tieto typy svetlometov/svetiel:– Denné svetlá/Bočné svetlá.
WARNI NG
Na výmenu tohto typu žiarovku musíte kontaktovať predajcu značky TOYOTA alebo kvalifikovaný autoservis.
Typy žiaroviek
Vo vozidle sa využívajú rôzne druhy žiaroviek. Demontáž:

Typ ACeloskelenené žiarovky: jemne vyťahujte, keďže sa upevňujú tlakom.
Typ BBajonetová žiarovka: zatlačte na žiarovku a potom ňou otočte doľava.
Typ CHalogénová žiarovka: uvoľnite upínaciu pružinku z jej krytu.
Typ DHalogénová žiarovka: otáčajte žiarovkou smerom doľava.
NOTIC E
Po dokončení každého úkonu skontrolujte činnosť osvetlenia.

183
V prípade poruchy
8

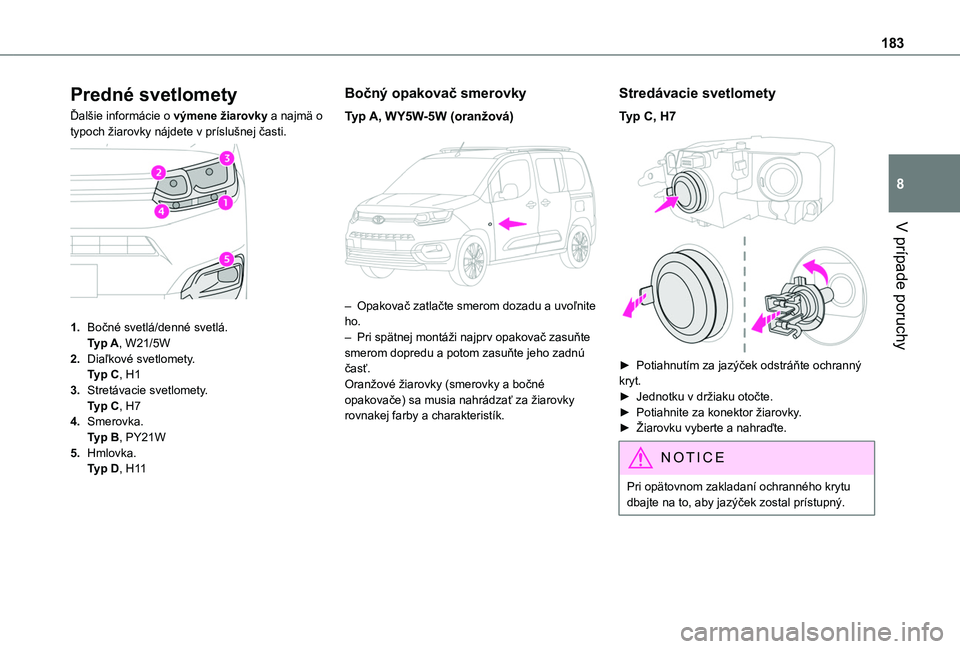

Predné svetlomety
Ďalšie informácie o výmene žiarovky a najmä o typoch žiarovky nájdete v príslušnej časti.

1.Bočné svetlá/denné svetlá.Typ A, W21/5W
2.Diaľkové svetlomety.Typ C, H1
3.Stretávacie svetlomety.Typ C, H7
4.Smerovka.Typ B, PY21W
5.Hmlovka.Typ D, H11
Bočný opakovač smerovky
Typ A, WY5W-5W (oranžová)

– Opakovač zatlačte smerom dozadu a uvoľnite ho.– Pri spätnej montáži najprv opakovač zasuňte smerom dopredu a potom zasuňte jeho zadnú časť.Oranžové žiarovky (smerovky a bočné opakovače) sa musia nahrádzať za žiarovky rovnakej farby a charakteristík.
Stredávacie svetlomety
Typ C, H7

► Potiahnutím za jazýček odstráňte ochranný kryt. ► Jednotku v držiaku otočte.► Potiahnite za konektor žiarovky.► Žiarovku vyberte a nahraďte.
NOTIC E
Pri opätovnom zakladaní ochranného krytu dbajte na to, aby jazýček zostal prístupný.

184

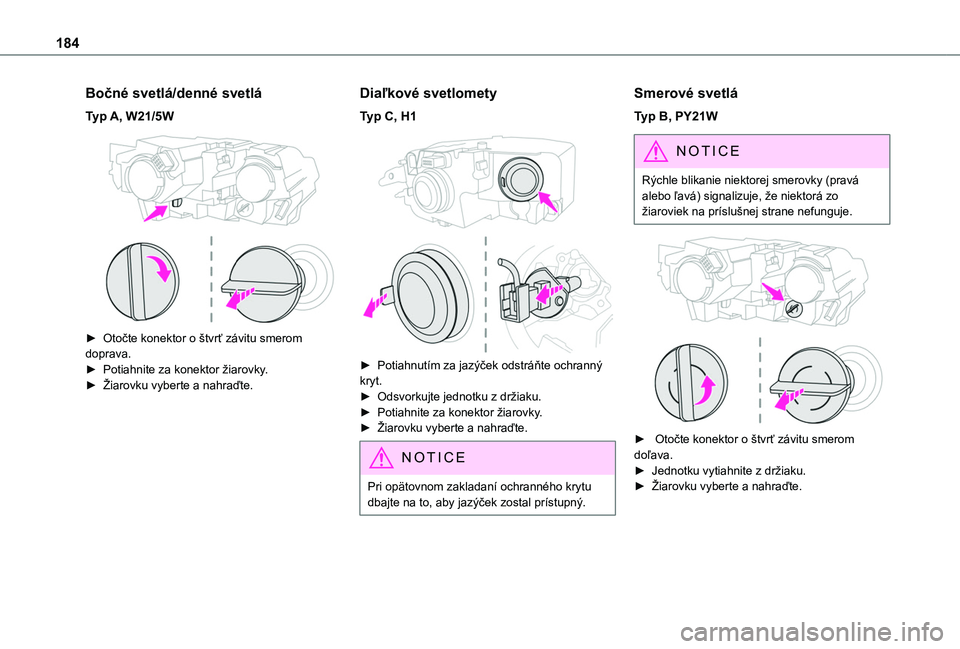

Bočné svetlá/denné svetlá
Typ A, W21/5W

► Otočte konektor o štvrť závitu smerom doprava.► Potiahnite za konektor žiarovky.► Žiarovku vyberte a nahraďte.
Diaľkové svetlomety
Typ C, H1

► Potiahnutím za jazýček odstráňte ochranný kryt.► Odsvorkujte jednotku z držiaku.► Potiahnite za konektor žiarovky.► Žiarovku vyberte a nahraďte.
NOTIC E
Pri opätovnom zakladaní ochranného krytu dbajte na to, aby jazýček zostal prístupný.
Smerové svetlá
Typ B, PY21W
NOTIC E
Rýchle blikanie niektorej smerovky (pravá alebo ľavá) signalizuje, že niektorá zo žiaroviek na príslušnej strane nefunguje.


► Otočte konektor o štvrť závitu smerom doľava.► Jednotku vytiahnite z držiaku.
► Žiarovku vyberte a nahraďte.

185
V prípade poruchy
8

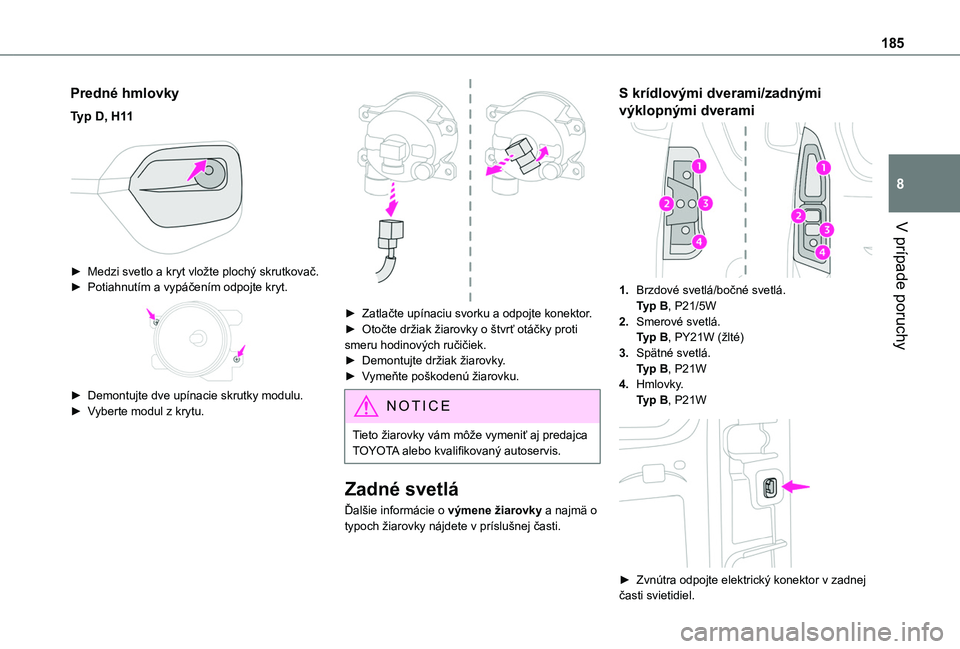

Predné hmlovky
Typ D, H11

► Medzi svetlo a kryt vložte plochý skrutkovač.► Potiahnutím a vypáčením odpojte kryt.

► Demontujte dve upínacie skrutky modulu.► Vyberte modul z krytu.

► Zatlačte upínaciu svorku a odpojte konektor.► Otočte držiak žiarovky o štvrť otáčky proti smeru hodinových ručičiek.► Demontujte držiak žiarovky.► Vymeňte poškodenú žiarovku.
NOTIC E
Tieto žiarovky vám môže vymeniť aj predajca TOYOTA alebo kvalifikovaný autoservis.
Zadné svetlá
Ďalšie informácie o výmene žiarovky a najmä o typoch žiarovky nájdete v príslušnej časti.
S krídlovými dverami/zadnými
výklopnými dverami
1.Brzdové svetlá/bočné svetlá.Typ B, P21/5W
2.Smerové svetlá.Typ B, PY21W (žlté)
3.Spätné svetlá.Typ B, P21W
4.Hmlovky.Typ B, P21W

► Zvnútra odpojte elektrický konektor v zadnej časti svietidiel.

186

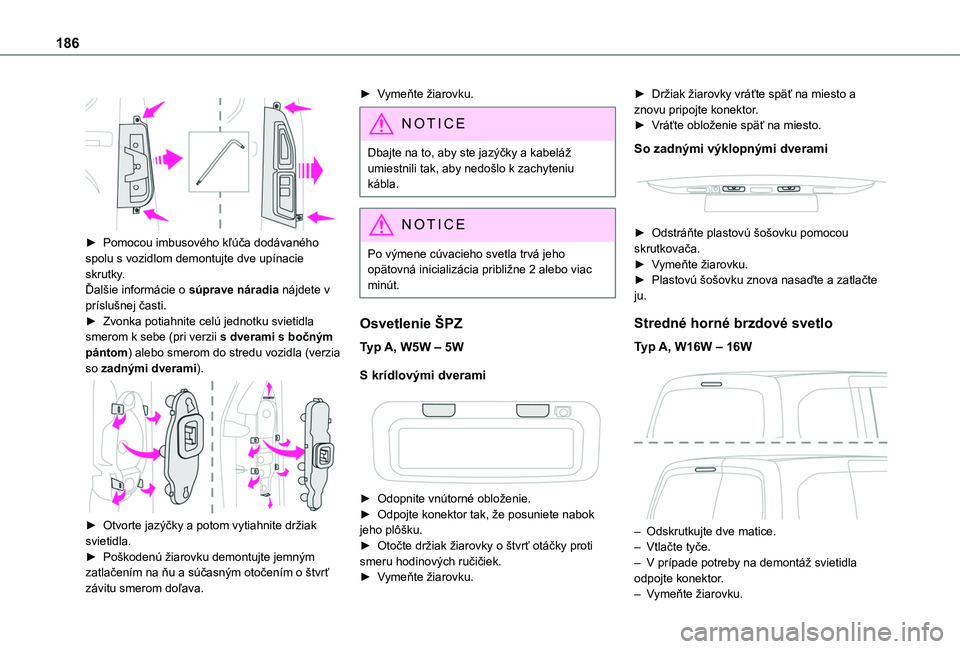

► Pomocou imbusového kľúča dodávaného
spolu s vozidlom demontujte dve upínacie skrutky.Ďalšie informácie o súprave náradia nájdete v príslušnej časti.► Zvonka potiahnite celú jednotku svietidla smerom k sebe (pri verzii s dverami s bočným pántom) alebo smerom do stredu vozidla (verzia so zadnými dverami).

► Otvorte jazýčky a potom vytiahnite držiak svietidla.
► Poškodenú žiarovku demontujte jemným zatlačením na ňu a súčasným otočením o štvrť závitu smerom doľava.
► Vymeňte žiarovku.
NOTIC E
Dbajte na to, aby ste jazýčky a kabeláž umiestnili tak, aby nedošlo k zachyteniu kábla.
NOTIC E
Po výmene cúvacieho svetla trvá jeho opätovná inicializácia približne 2 alebo viac minút.
Osvetlenie ŠPZ
Typ A, W5W – 5W
S krídlovými dverami


► Odopnite vnútorné obloženie.► Odpojte konektor tak, že posuniete nabok jeho plôšku.► Otočte držiak žiarovky o štvrť otáčky proti smeru hodinových ručičiek.► Vymeňte žiarovku.
► Držiak žiarovky vráťte späť na miesto a znovu pripojte konektor.► Vráťte obloženie späť na miesto.
So zadnými výklopnými dverami


► Odstráňte plastovú šošovku pomocou skrutkovača.► Vymeňte žiarovku.► Plastovú šošovku znova nasaďte a zatlačte ju.
Stredné horné brzdové svetlo
Typ A, W16W – 16W

– Odskrutkujte dve matice.– Vtlačte tyče.– V prípade potreby na demontáž svietidla odpojte konektor.– Vymeňte žiarovku.

187
V prípade poruchy
8

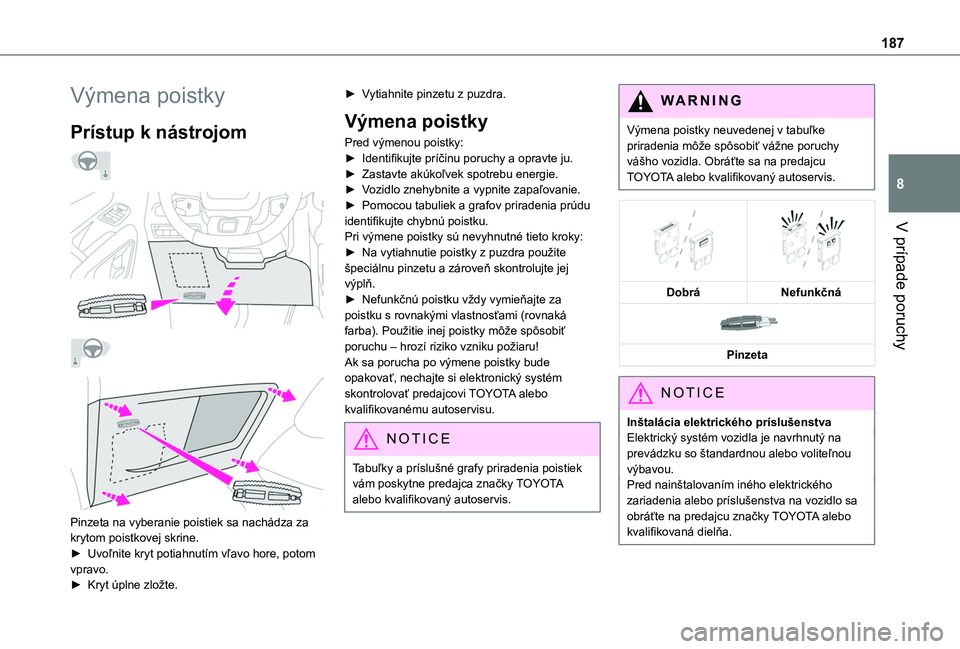

Výmena poistky
Prístup k nástrojom




Pinzeta na vyberanie poistiek sa nachádza za krytom poistkovej skrine.
► Uvoľnite kryt potiahnutím vľavo hore, potom vpravo.► Kryt úplne zložte.
► Vytiahnite pinzetu z puzdra.
Výmena poistky
Pred výmenou poistky:► Identifikujte príčinu poruchy a opravte ju.► Zastavte akúkoľvek spotrebu energie.► Vozidlo znehybnite a vypnite zapaľovanie.► Pomocou tabuliek a grafov priradenia prúdu identifikujte chybnú poistku.Pri výmene poistky sú nevyhnutné tieto kroky:► Na vytiahnutie poistky z puzdra použite špeciálnu pinzetu a zároveň skontrolujte jej výplň.► Nefunkčnú poistku vždy vymieňajte za poistku s rovnakými vlastnosťami (rovnaká farba). Použitie inej poistky môže spôsobiť poruchu – hrozí riziko vzniku požiaru!Ak sa porucha po výmene poistky bude opakovať, nechajte si elektronický systém skontrolovať predajcovi TOYOTA alebo kvalifikovanému autoservisu.
NOTIC E
Tabuľky a príslušné grafy priradenia poistiek vám poskytne predajca značky TOYOTA alebo kvalifikovaný autoservis.
WARNI NG
Výmena poistky neuvedenej v tabuľke priradenia môže spôsobiť vážne poruchy vášho vozidla. Obráťte sa na predajcu TOYOTA alebo kvalifikovaný autoservis.




DobráNefunkčná

Pinzeta
NOTIC E
Inštalácia elektrického príslušenstvaElektrický systém vozidla je navrhnutý na prevádzku so štandardnou alebo voliteľnou výbavou.
Pred nainštalovaním iného elektrického zariadenia alebo príslušenstva na vozidlo sa obráťte na predajcu značky TOYOTA alebo kvalifikovaná dielňa.

188
WARNI NG
Spoločnosť TOYOTA nepreberá zodpovednosť za náklady, ktoré vzniknú pri oprave vášho vozidla alebo za odstránenie porúch vyplývajúcich z inštalácie príslušenstva nedodaného a neodporúčaného spoločnosťou TOYOTA a nenainštalovaného v súlade s jej pokynmi, najmä v prípade, keď kombinovaná spotreba všetkých pripojených doplnkových zariadení presahuje 10 miliampérov.
NOTIC E
Ďalšie informácie o inštalácii ťažnej tyče alebo zariadení typu TAXI vám poskytne predajca značky TOYOTA.

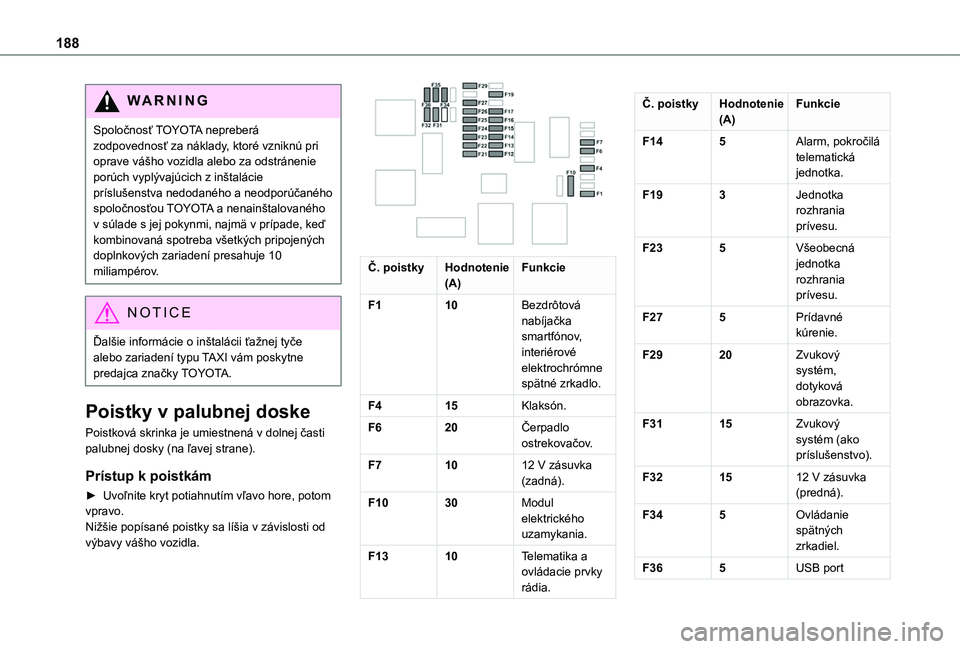

Poistky v palubnej doske
Poistková skrinka je umiestnená v dolnej časti
palubnej dosky (na ľavej strane).
Prístup k poistkám
► Uvoľnite kryt potiahnutím vľavo hore, potom vpravo.Nižšie popísané poistky sa líšia v závislosti od výbavy vášho vozidla.

Č. poistkyHodnotenie (A)Funkcie
F110Bezdrôtová nabíjačka smartfónov, interiérové elektrochrómne spätné zrkadlo.
F415Klaksón.
F620Čerpadlo ostrekovačov.
F71012 V zásuvka (zadná).
F1030Modul elektrického uzamykania.
F1310Telematika a ovládacie prvky rádia.
Č. poistkyHodnotenie (A)Funkcie
F145Alarm, pokročilá telematická jednotka.
F193Jednotka rozhrania prívesu.
F235Všeobecná jednotka rozhrania prívesu.
F275Prídavné kúrenie.
F2920Zvukový systém, dotyková obrazovka.
F3115Zvukový systém (ako
príslušenstvo).
F321512 V zásuvka (predná).
F345Ovládanie spätných zrkadiel.
F365USB port

189
V prípade poruchy
8

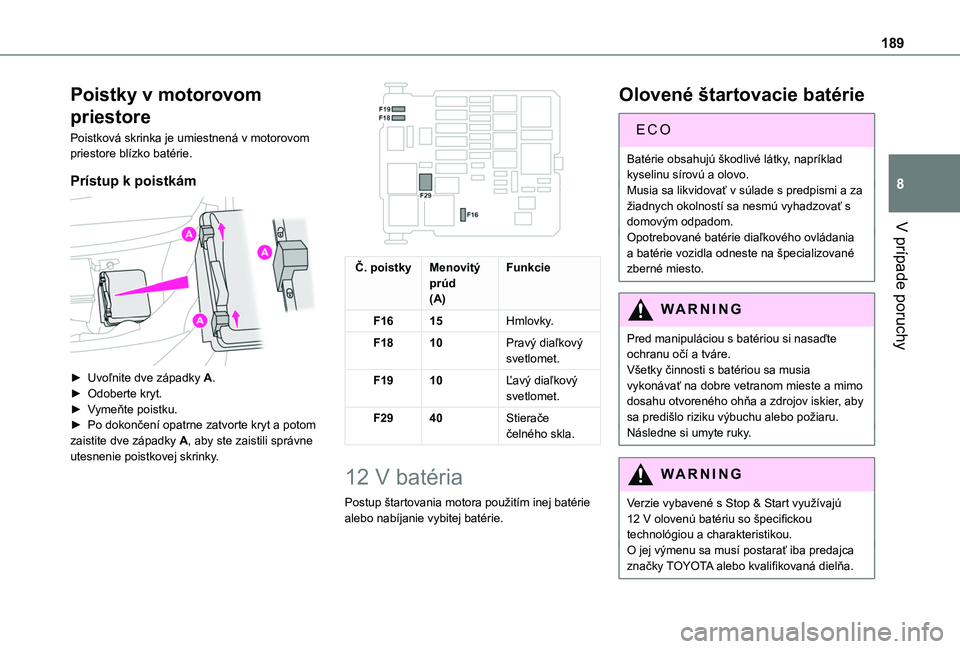

Poistky v motorovom
priestore
Poistková skrinka je umiestnená v motorovom priestore blízko batérie.
Prístup k poistkám

► Uvoľnite dve západky A.► Odoberte kryt.► Vymeňte poistku.► Po dokončení opatrne zatvorte kryt a potom zaistite dve západky A, aby ste zaistili správne
utesnenie poistkovej skrinky.

Č. poistkyMenovitý prúd(A)
Funkcie
F1615Hmlovky.
F1810Pravý diaľkový svetlomet.
F1910Ľavý diaľkový svetlomet.
F2940Stierače čelného skla.
12 V batéria
Postup štartovania motora použitím inej batérie alebo nabíjanie vybitej batérie.
Olovené štartovacie batérie
EC O
Batérie obsahujú škodlivé látky, napríklad kyselinu sírovú a olovo.Musia sa likvidovať v súlade s predpismi a za žiadnych okolností sa nesmú vyhadzovať s domovým odpadom.Opotrebované batérie diaľkového ovládania
a batérie vozidla odneste na špecializované zberné miesto.
WARNI NG
Pred manipuláciou s batériou si nasaďte ochranu očí a tváre.Všetky činnosti s batériou sa musia vykonávať na dobre vetranom mieste a mimo dosahu otvoreného ohňa a zdrojov iskier, aby sa predišlo riziku výbuchu alebo požiaru.Následne si umyte ruky.
WARNI NG
Verzie vybavené s Stop & Start využívajú 12 V olovenú batériu so špecifickou technológiou a charakteristikou.
O jej výmenu sa musí postarať iba predajca značky TOYOTA alebo kvalifikovaná dielňa.

190

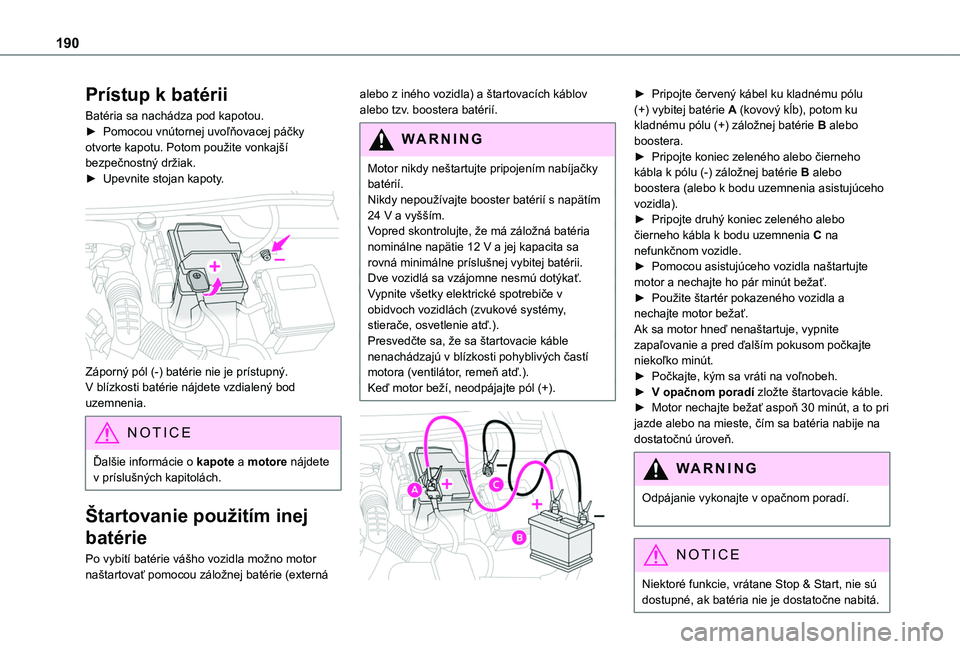

Prístup k batérii
Batéria sa nachádza pod kapotou.► Pomocou vnútornej uvoľňovacej páčky otvorte kapotu. Potom použite vonkajší bezpečnostný držiak.► Upevnite stojan kapoty.

Záporný pól (-) batérie nie je prístupný.V blízkosti batérie nájdete vzdialený bod uzemnenia.
NOTIC E
Ďalšie informácie o kapote a motore nájdete v príslušných kapitolách.
Štartovanie použitím inej
batérie
Po vybití batérie vášho vozidla možno motor naštartovať pomocou záložnej batérie (externá
alebo z iného vozidla) a štartovacích káblov alebo tzv. boostera batérií.
WARNI NG
Motor nikdy neštartujte pripojením nabíjačky batérií.Nikdy nepoužívajte booster batérií s napätím 24 V a vyšším.Vopred skontrolujte, že má záložná batéria
nominálne napätie 12 V a jej kapacita sa rovná minimálne príslušnej vybitej batérii.Dve vozidlá sa vzájomne nesmú dotýkať.Vypnite všetky elektrické spotrebiče v obidvoch vozidlách (zvukové systémy, stierače, osvetlenie atď.).Presvedčte sa, že sa štartovacie káble nenachádzajú v blízkosti pohyblivých častí motora (ventilátor, remeň atď.).Keď motor beží, neodpájajte pól (+).


► Pripojte červený kábel ku kladnému pólu (+) vybitej batérie A (kovový kĺb), potom ku kladnému pólu (+) záložnej batérie B alebo boostera.► Pripojte koniec zeleného alebo čierneho kábla k pólu (-) záložnej batérie B alebo boostera (alebo k bodu uzemnenia asistujúceho vozidla).► Pripojte druhý koniec zeleného alebo čierneho kábla k bodu uzemnenia C na nefunkčnom vozidle.► Pomocou asistujúceho vozidla naštartujte motor a nechajte ho pár minút bežať.► Použite štartér pokazeného vozidla a nechajte motor bežať.Ak sa motor hneď nenaštartuje, vypnite zapaľovanie a pred ďalším pokusom počkajte niekoľko minút.► Počkajte, kým sa vráti na voľnobeh.► V opačnom poradí zložte štartovacie káble.► Motor nechajte bežať aspoň 30 minút, a to pri jazde alebo na mieste, čím sa batéria nabije na dostatočnú úroveň.
WARNI NG
Odpájanie vykonajte v opačnom poradí.
NOTIC E
Niektoré funkcie, vrátane Stop & Start, nie sú dostupné, ak batéria nie je dostatočne nabitá.
