5
Panoramica
Strumentazione e
comandi
1.Rilascio del cofano
2.Fusibili della plancia
3.Avvisatore acustico
4.Quadro strumenti
5.AllarmeLuce di cortesiaVisualizzazione spia di allarme per le cinture di sicurezza e l'airbag del passeggero anterioreComando pannello parasole del tetto panoramicoSpecchietto retrovisore internoSpecchietto di monitoraggioPulsante di chiamata di emergenza
6.Schermo monocromatico con sistema audioTouch screen con TOYOTA Connect Radio o TOYOTA Connect Nav
7.Porta USB
8.RiscaldamentoAria condizionata manualeAria condizionata automatica bi-zonaDisappannamento - sbrinamento anterioreDisappannamento - sbrinamento posteriore
9.Freno di stazionamento elettricoPulsante "START/STOP"
10.Cambio
11 .Presa a 12 V
12.Presa accessori a 230 V
13.Cassetto portaoggettiPorta USB (all'interno del cassetto portaoggetti)
14.Cassetto portaoggetti
15.Disattivazione dell'airbag del passeggero anteriore (sul lato del cassetto portaoggetti, con la portiera aperta)
Comandi al volante
1.Leva di comando illuminazione esterna / indicatori di direzionePulsante di attivazione riconoscimento vocale
2.Leva di comando tergicritalli / lavaparabrezza / computer di viaggio
3.Comandi per selezionare le sorgenti multimediali (SRC), gestore la musica (LIST) e gestire le chiamate (simbolo "telefono")
4.Comandi del limitatore di velocità / controllo velocità di crociera programmabile / Regolatore di velocità adattativo
5.Rotella di selezione modalità di visualizzazione quadro strumenti
6.Comando vocaleRegolazione del volume
7.Comandi di impostazione sistema audio

8
Con un motore diesel, se il sistema SCR è difettoso, il veicolo risulterà più inquinante. Recarsi presso un concessionario TOYOTA o una officina qualificata prima possibile per conformare le emissioni di ossidi di azoto del veicolo alla normativa vigente.Durante il riempimento del serbatoio carburante, non continuare dopo il terzo scatto dell'ugello della pompa per evitare la fuoriuscita di carburante.Sarà possibile notare l'assestamento del consumo di carburante a una media coerente dopo i primi 3.000 chilometri.
Modalità Eco
Questa modalità ottimizza le funzioni di riscaldamento e dell'aria condizionata per ridurre il consumo di carburante.
Attivazione/disattivazione


► Per disattivare o attivare tale modalità, premere questo pulsante.La spia è accesa quando il sistema viene disattivato.
Eco-coaching
Questa funzione fornisce i suggerimenti e le informazioni utili per adottare uno stile di guida più economico e attento all'ambiente.Tiene conto di più parametri, tra cui ottimizzazione della frenata, gestione dell'accelerazione, cambi marcia, gonfiaggio pneumatici e utilizzo dei sistemi di riscaldamento/aria condizionata.
Informazioni visualizzate sul quadro strumenti
Selezionando la scheda "Eco-coaching" del display centrale nel quadro strumenti con grafico, è possibile accedere alle informazioni sulla guida in tempo reale, con le indicazioni di frenata e accelerazione.
Informazioni visualizzate sul touch screen
Le quattro schede - "Viaggio", "Aria condizionata", "Manutenzione" e "Guida" - forniscono suggerimenti per ottimizzare lo stile di guida.
Le informazioni relative allo stile di guida possono essere visualizzate anche in tempo reale.La scheda "Rapporto" valuta lo stile di guida su base giornaliera e fornisce un punteggio complessivo settimanale.È possibile reimpostare il rapporto in qualsiasi momento premendo "Reset".Con TOYOTA Connect Radio
► Nel menu "Connect-App", selezionare "Eco-coaching".Con TOYOTA Connect Nav► Nel menu "Connect-App", nella scheda "App veicolo", selezionare "Eco-coaching".

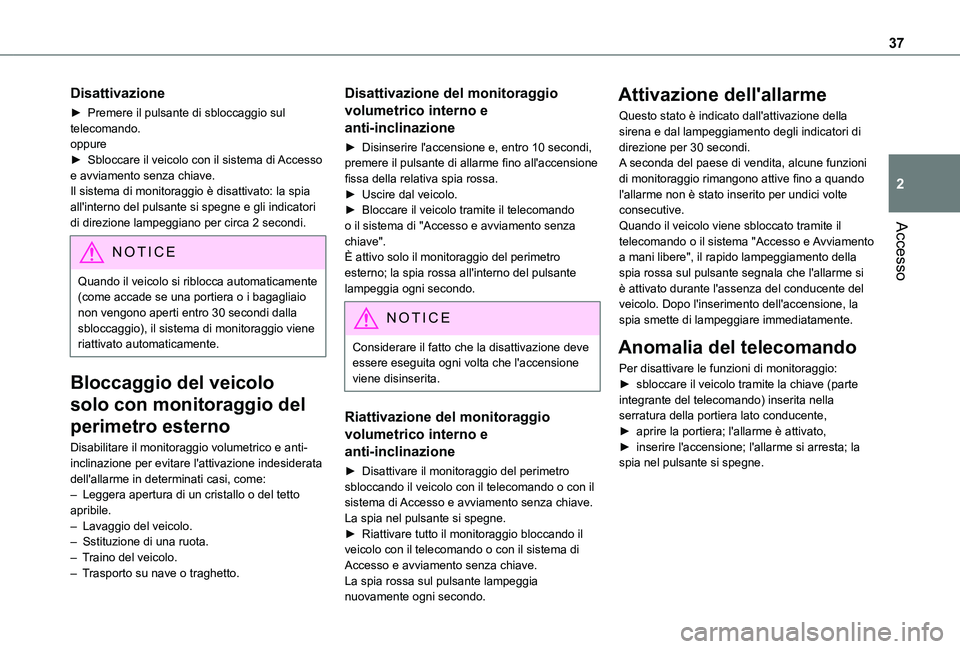

37
Accesso
2
Disattivazione
► Premere il pulsante di sbloccaggio sul telecomando.oppure► Sbloccare il veicolo con il sistema di Accesso e avviamento senza chiave.Il sistema di monitoraggio è disattivato: la spia all'interno del pulsante si spegne e gli indicatori di direzione lampeggiano per circa 2 secondi.
NOTIC E
Quando il veicolo si riblocca automaticamente (come accade se una portiera o i bagagliaio non vengono aperti entro 30 secondi dalla sbloccaggio), il sistema di monitoraggio viene riattivato automaticamente.
Bloccaggio del veicolo
solo con monitoraggio del
perimetro esterno
Disabilitare il monitoraggio volumetrico e anti-inclinazione per evitare l'attivazione indesiderata dell'allarme in determinati casi, come:– Leggera apertura di un cristallo o del tetto apribile. – Lavaggio del veicolo.– Sstituzione di una ruota.– Traino del veicolo.– Trasporto su nave o traghetto.
Disattivazione del monitoraggio
volumetrico interno e
anti-inclinazione
► Disinserire l'accensione e, entro 10 secondi, premere il pulsante di allarme fino all'accensione fissa della relativa spia rossa.► Uscire dal veicolo.► Bloccare il veicolo tramite il telecomando o il sistema di "Accesso e avviamento senza chiave".È attivo solo il monitoraggio del perimetro esterno; la spia rossa all'interno del pulsante lampeggia ogni secondo.
NOTIC E
Considerare il fatto che la disattivazione deve essere eseguita ogni volta che l'accensione viene disinserita.
Riattivazione del monitoraggio
volumetrico interno e
anti-inclinazione
► Disattivare il monitoraggio del perimetro sbloccando il veicolo con il telecomando o con il sistema di Accesso e avviamento senza chiave.La spia nel pulsante si spegne.► Riattivare tutto il monitoraggio bloccando il veicolo con il telecomando o con il sistema di Accesso e avviamento senza chiave.La spia rossa sul pulsante lampeggia nuovamente ogni secondo.
Attivazione dell'allarme
Questo stato è indicato dall'attivazione della sirena e dal lampeggiamento degli indicatori di direzione per 30 secondi.A seconda del paese di vendita, alcune funzioni di monitoraggio rimangono attive fino a quando l'allarme non è stato inserito per undici volte consecutive.Quando il veicolo viene sbloccato tramite il telecomando o il sistema "Accesso e Avviamento a mani libere", il rapido lampeggiamento della spia rossa sul pulsante segnala che l'allarme si è attivato durante l'assenza del conducente del veicolo. Dopo l'inserimento dell'accensione, la spia smette di lampeggiare immediatamente.
Anomalia del telecomando
Per disattivare le funzioni di monitoraggio:► sbloccare il veicolo tramite la chiave (parte integrante del telecomando) inserita nella serratura della portiera lato conducente,► aprire la portiera; l'allarme è attivato,
► inserire l'accensione; l'allarme si arresta; la spia nel pulsante si spegne.

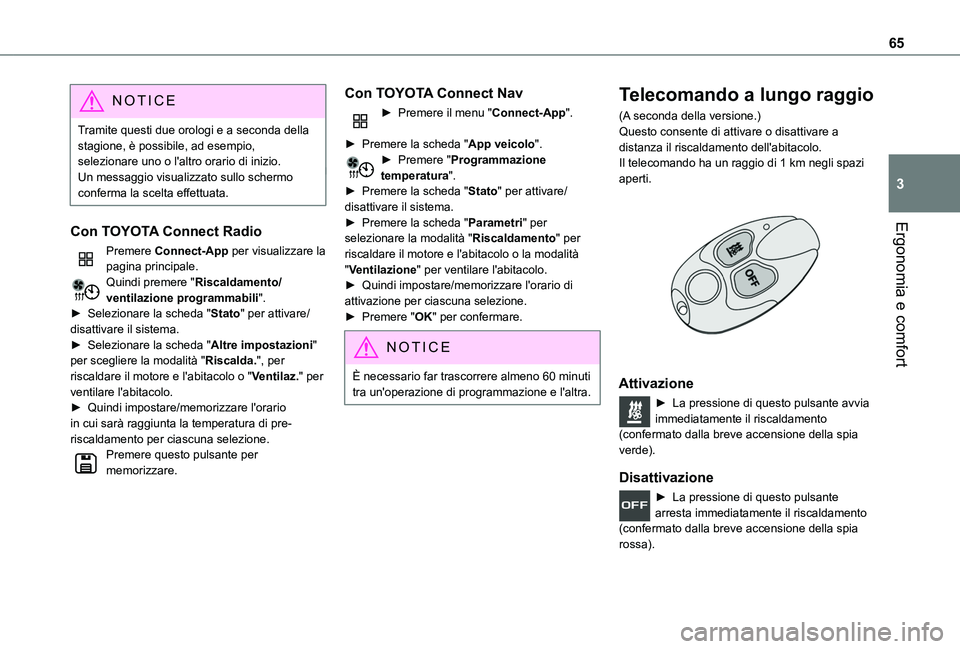

65
Ergonomia e comfort
3
NOTIC E
Tramite questi due orologi e a seconda della stagione, è possibile, ad esempio, selezionare uno o l'altro orario di inizio.Un messaggio visualizzato sullo schermo conferma la scelta effettuata.
Con TOYOTA Connect Radio
Premere Connect-App per visualizzare la pagina principale.Quindi premere "Riscaldamento/ventilazione programmabili".► Selezionare la scheda "Stato" per attivare/disattivare il sistema.► Selezionare la scheda "Altre impostazioni" per scegliere la modalità "Riscalda.", per riscaldare il motore e l'abitacolo o "Ventilaz." per ventilare l'abitacolo.► Quindi impostare/memorizzare l'orario in cui sarà raggiunta la temperatura di pre-riscaldamento per ciascuna selezione.
Premere questo pulsante per memorizzare.
Con TOYOTA Connect Nav
► Premere il menu "Connect-App".
► Premere la scheda "App veicolo".► Premere "Programmazione temperatura".► Premere la scheda "Stato" per attivare/disattivare il sistema.► Premere la scheda "Parametri" per selezionare la modalità "Riscaldamento" per riscaldare il motore e l'abitacolo o la modalità "Ventilazione" per ventilare l'abitacolo.► Quindi impostare/memorizzare l'orario di attivazione per ciascuna selezione.► Premere "OK" per confermare.
NOTIC E
È necessario far trascorrere almeno 60 minuti tra un'operazione di programmazione e l'altra.
Telecomando a lungo raggio
(A seconda della versione.)Questo consente di attivare o disattivare a distanza il riscaldamento dell'abitacolo.Il telecomando ha un raggio di 1 km negli spazi aperti.

Attivazione
► La pressione di questo pulsante avvia immediatamente il riscaldamento (confermato dalla breve accensione della spia
verde).
Disattivazione
► La pressione di questo pulsante arresta immediatamente il riscaldamento (confermato dalla breve accensione della spia rossa).

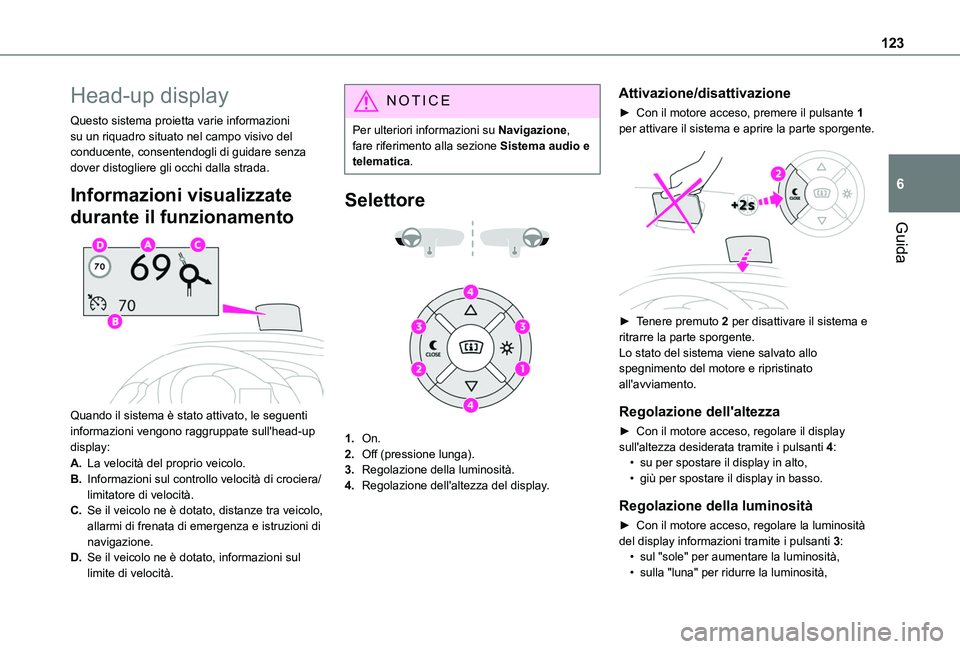

123
Guida
6
Head-up display
Questo sistema proietta varie informazioni su un riquadro situato nel campo visivo del conducente, consentendogli di guidare senza dover distogliere gli occhi dalla strada.
Informazioni visualizzate
durante il funzionamento

Quando il sistema è stato attivato, le seguenti informazioni vengono raggruppate sull'head-up
display:
A.La velocità del proprio veicolo.
B.Informazioni sul controllo velocità di crociera/limitatore di velocità.
C.Se il veicolo ne è dotato, distanze tra veicolo, allarmi di frenata di emergenza e istruzioni di navigazione.
D.Se il veicolo ne è dotato, informazioni sul limite di velocità.
NOTIC E
Per ulteriori informazioni su Navigazione, fare riferimento alla sezione Sistema audio e telematica.
Selettore


1.On.
2.Off (pressione lunga).
3.Regolazione della luminosità.
4.Regolazione dell'altezza del display.
Attivazione/disattivazione
► Con il motore acceso, premere il pulsante 1 per attivare il sistema e aprire la parte sporgente.

► Tenere premuto 2 per disattivare il sistema e ritrarre la parte sporgente.Lo stato del sistema viene salvato allo spegnimento del motore e ripristinato all'avviamento.
Regolazione dell'altezza
► Con il motore acceso, regolare il display
sull'altezza desiderata tramite i pulsanti 4:• su per spostare il display in alto,• giù per spostare il display in basso.
Regolazione della luminosità
► Con il motore acceso, regolare la luminosità del display informazioni tramite i pulsanti 3:• sul "sole" per aumentare la luminosità,• sulla "luna" per ridurre la luminosità,

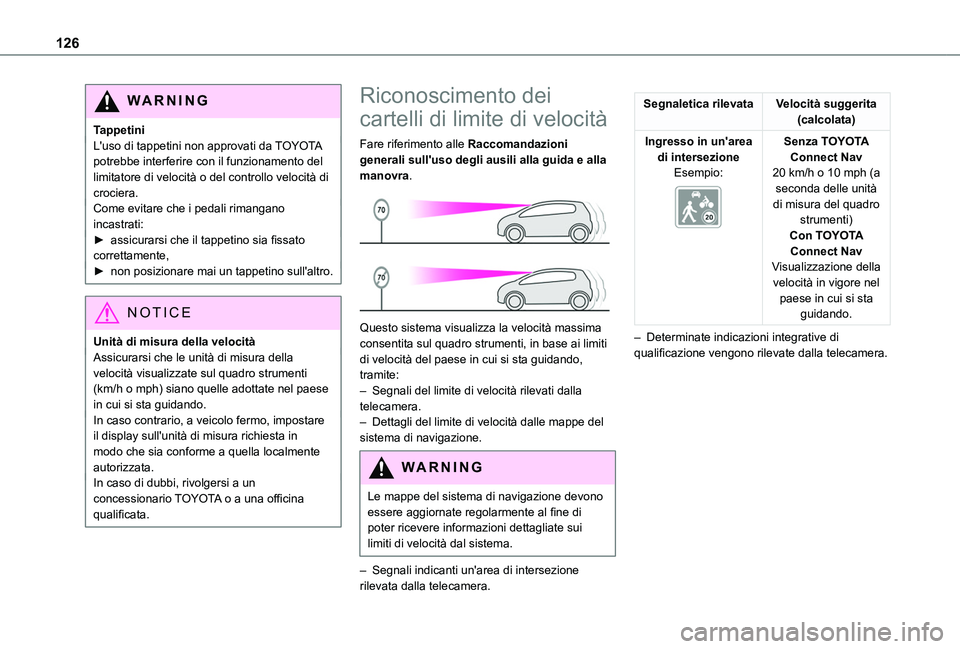

126
WARNI NG
TappetiniL'uso di tappetini non approvati da TOYOTA potrebbe interferire con il funzionamento del limitatore di velocità o del controllo velocità di crociera.Come evitare che i pedali rimangano incastrati:► assicurarsi che il tappetino sia fissato correttamente,► non posizionare mai un tappetino sull'altro.
NOTIC E
Unità di misura della velocitàAssicurarsi che le unità di misura della velocità visualizzate sul quadro strumenti (km/h o mph) siano quelle adottate nel paese in cui si sta guidando.In caso contrario, a veicolo fermo, impostare il display sull'unità di misura richiesta in
modo che sia conforme a quella localmente autorizzata.In caso di dubbi, rivolgersi a un concessionario TOYOTA o a una officina qualificata.
Riconoscimento dei
cartelli di limite di velocità
Fare riferimento alle Raccomandazioni generali sull'uso degli ausili alla guida e alla manovra.

Questo sistema visualizza la velocità massima consentita sul quadro strumenti, in base ai limiti di velocità del paese in cui si sta guidando, tramite:– Segnali del limite di velocità rilevati dalla telecamera.– Dettagli del limite di velocità dalle mappe del sistema di navigazione.
WARNI NG
Le mappe del sistema di navigazione devono essere aggiornate regolarmente al fine di poter ricevere informazioni dettagliate sui limiti di velocità dal sistema.
– Segnali indicanti un'area di intersezione rilevata dalla telecamera.
Segnaletica rilevataVelocità suggerita (calcolata)
Ingresso in un'area di intersezioneEsempio:

Senza TOYOTA Connect Nav20 km/h o 10 mph (a seconda delle unità di misura del quadro strumenti)Con TOYOTA
Connect NavVisualizzazione della velocità in vigore nel paese in cui si sta guidando.
– Determinate indicazioni integrative di qualificazione vengono rilevate dalla telecamera.

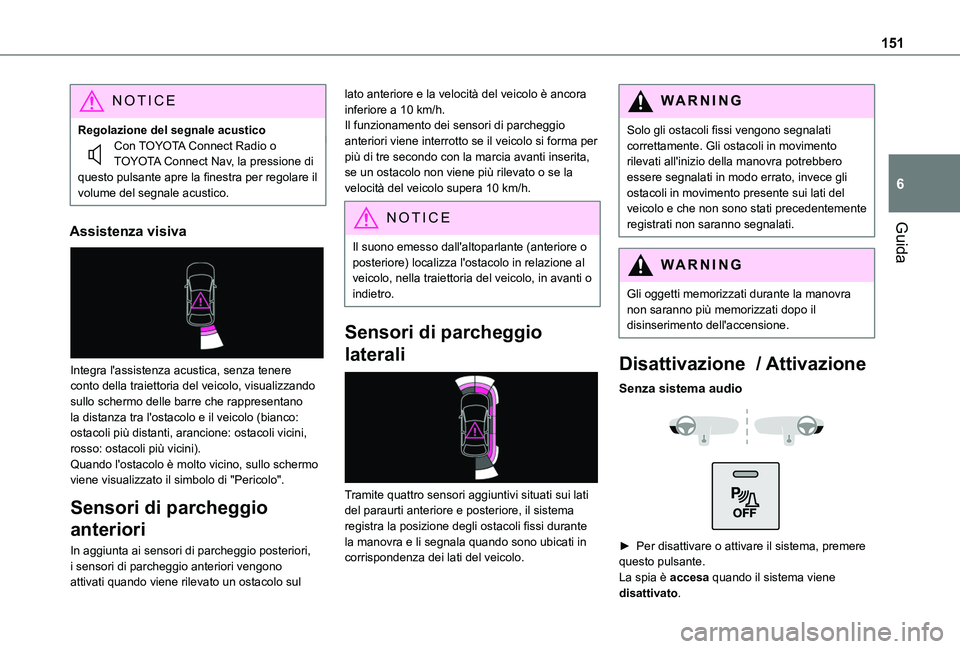

151
Guida
6
NOTIC E
Regolazione del segnale acusticoCon TOYOTA Connect Radio o TOYOTA Connect Nav, la pressione di questo pulsante apre la finestra per regolare il volume del segnale acustico.
Assistenza visiva

Integra l'assistenza acustica, senza tenere conto della traiettoria del veicolo, visualizzando sullo schermo delle barre che rappresentano la distanza tra l'ostacolo e il veicolo (bianco: ostacoli più distanti, arancione: ostacoli vicini, rosso: ostacoli più vicini).Quando l'ostacolo è molto vicino, sullo schermo viene visualizzato il simbolo di "Pericolo".
Sensori di parcheggio
anteriori
In aggiunta ai sensori di parcheggio posteriori, i sensori di parcheggio anteriori vengono attivati quando viene rilevato un ostacolo sul
lato anteriore e la velocità del veicolo è ancora inferiore a 10 km/h.Il funzionamento dei sensori di parcheggio anteriori viene interrotto se il veicolo si forma per più di tre secondo con la marcia avanti inserita, se un ostacolo non viene più rilevato o se la velocità del veicolo supera 10 km/h.
NOTIC E
Il suono emesso dall'altoparlante (anteriore o posteriore) localizza l'ostacolo in relazione al veicolo, nella traiettoria del veicolo, in avanti o indietro.
Sensori di parcheggio
laterali

Tramite quattro sensori aggiuntivi situati sui lati del paraurti anteriore e posteriore, il sistema registra la posizione degli ostacoli fissi durante la manovra e li segnala quando sono ubicati in corrispondenza dei lati del veicolo.
WARNI NG
Solo gli ostacoli fissi vengono segnalati correttamente. Gli ostacoli in movimento rilevati all'inizio della manovra potrebbero essere segnalati in modo errato, invece gli ostacoli in movimento presente sui lati del veicolo e che non sono stati precedentemente registrati non saranno segnalati.
WARNI NG
Gli oggetti memorizzati durante la manovra non saranno più memorizzati dopo il disinserimento dell'accensione.
Disattivazione / Attivazione
Senza sistema audio


► Per disattivare o attivare il sistema, premere questo pulsante.La spia è accesa quando il sistema viene disattivato.

216
NOTIC E
Con alcuni telefoni collegati tramite Bluetooth, è possibile inviare un contatto alla directory del sistema audio.I contatti importati in questo modo vengono salvati in una rubrica permanente visibile a tutti, indipendentemente dal telefono collegato.Il menu della rubrica non è accessibile se vuota.
Gestione delle chiamate
Durante una chiamata, premere OK per visualizzare il menu contestuale.
Chiusura di una chiamata
Nel menu contestuale, selezionare "Riagganciare" per terminare la chiamata.Confermare con OK.
Disattivazione del microfono
(per inibire l'ascolto da parte dell'interlocutore)Nel menu contestuale:
– selezionare "Micro OFF" per disattivare il microfono.– deselezionare "Micro OFF" per attivare il microfono.
Confermare con OK.
Modalità telefono
Nel menu contestuale:
– selezionare "Modo telefono" per trasferire la chiamata al telefono (ad esempio per uscire dal veicolo senza interrompere la conversazione).– deselezionare "Modo telefono" per trasferire la chiamata al veicolo.Confermare con OK.
Se il contatto è stato interrotto, quando viene ristabilito al ritorno nel veicolo, la connessione Bluetooth sarà ripristinata automaticamente e il suono tornerà nel sistema (in base alla compatibilità del sistema).In alcuni casi la modalità Telefono deve essere attivata dal telefono.
Risposta vocale interattiva
Dal menu contestuale, selezionare
"Tonalità DTMF" e confermare per utilizzare il tastierino digitale per navigare nel menu della risposta vocale interattiva.Confermare con OK.
Seconda chiamata
Dal menu contestuale, selezionare "Scambiare" e confermare per tornare
alla chiamata lasciata in attesa.
Confermare con OK.
Rubrica
Per accedere alla rubrica, tenere premuto SRC/TEL.Selezionare "Rubrica" per visualizzare l'elenco di contatti.Confermare con OK.
Per modificare i contatti salvati nel sistema, premere MENU, quindi selezionare "Telefono" e confermare.Selezionare "Gestione rubrica" e confermare.È possibile:– "Consultare una scheda",– "Cancellare una scheda",– "Cancellare tutte le schede".Il sistema accede alla rubrica dei contatti del telefono, a seconda della relativa compatibilità e mentre è collegato tramite Bluetooth.Con alcuni telefoni collegati tramite
Bluetooth, è possibile inviare un contatto alla rubrica del sistema audio.I contatti importati in questo modo vengono salvati in una rubrica permanente visibile a tutti, indipendentemente dal telefono collegato.Il menu della rubrica non è accessibile se vuota.

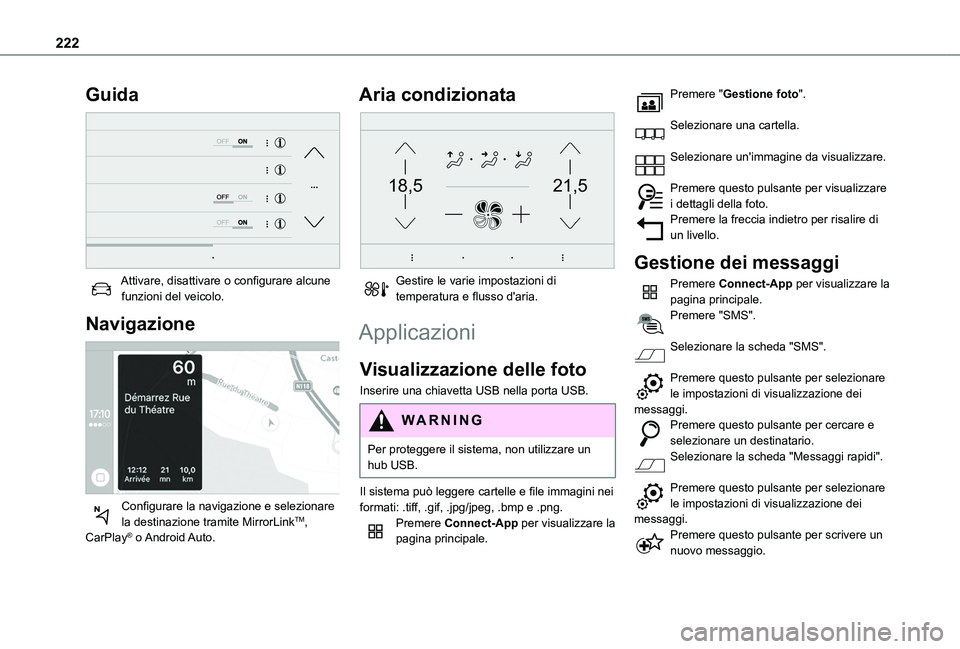

222
Guida

Attivare, disattivare o configurare alcune funzioni del veicolo.
Navigazione

Configurare la navigazione e selezionare la destinazione tramite MirrorLinkTM, CarPlay® o Android Auto.
Aria condizionata
21,518,5

Gestire le varie impostazioni di temperatura e flusso d'aria.
Applicazioni
Visualizzazione delle foto
Inserire una chiavetta USB nella porta USB.
WARNI NG
Per proteggere il sistema, non utilizzare un hub USB.
Il sistema può leggere cartelle e file immagini nei formati: .tiff, .gif, .jpg/jpeg, .bmp e .png.Premere Connect-App per visualizzare la pagina principale.
Premere "Gestione foto".
Selezionare una cartella.
Selezionare un'immagine da visualizzare.
Premere questo pulsante per visualizzare i dettagli della foto.Premere la freccia indietro per risalire di un livello.
Gestione dei messaggi
Premere Connect-App per visualizzare la pagina principale.Premere "SMS".
Selezionare la scheda "SMS".
Premere questo pulsante per selezionare le impostazioni di visualizzazione dei messaggi.Premere questo pulsante per cercare e selezionare un destinatario.
Selezionare la scheda "Messaggi rapidi".
Premere questo pulsante per selezionare le impostazioni di visualizzazione dei messaggi.Premere questo pulsante per scrivere un nuovo messaggio.

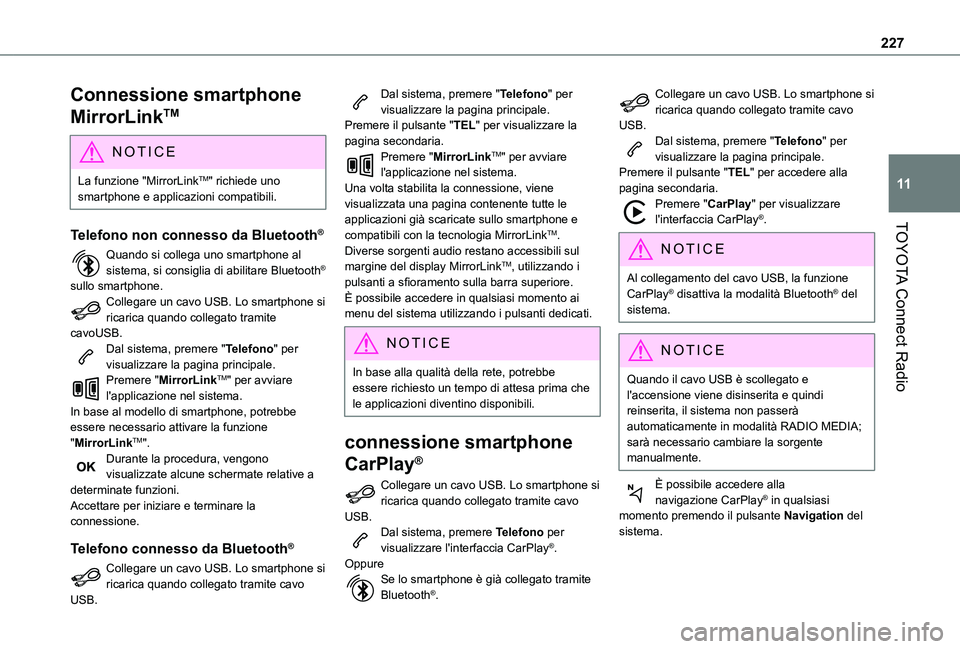

227
TOYOTA Connect Radio
11
Connessione smartphone
MirrorLinkTM
NOTIC E
La funzione "MirrorLinkTM" richiede uno smartphone e applicazioni compatibili.
Telefono non connesso da Bluetooth®
Quando si collega uno smartphone al sistema, si consiglia di abilitare Bluetooth® sullo smartphone.Collegare un cavo USB. Lo smartphone si ricarica quando collegato tramite cavoUSB.Dal sistema, premere "Telefono" per visualizzare la pagina principale.Premere "MirrorLinkTM" per avviare l'applicazione nel sistema.In base al modello di smartphone, potrebbe essere necessario attivare la funzione "MirrorLinkTM".Durante la procedura, vengono visualizzate alcune schermate relative a determinate funzioni.Accettare per iniziare e terminare la connessione.
Telefono connesso da Bluetooth®
Collegare un cavo USB. Lo smartphone si ricarica quando collegato tramite cavo USB.
Dal sistema, premere "Telefono" per visualizzare la pagina principale.Premere il pulsante "TEL" per visualizzare la pagina secondaria.Premere "MirrorLinkTM" per avviare l'applicazione nel sistema.Una volta stabilita la connessione, viene visualizzata una pagina contenente tutte le applicazioni già scaricate sullo smartphone e compatibili con la tecnologia MirrorLinkTM.Diverse sorgenti audio restano accessibili sul margine del display MirrorLinkTM, utilizzando i pulsanti a sfioramento sulla barra superiore.È possibile accedere in qualsiasi momento ai menu del sistema utilizzando i pulsanti dedicati.
NOTIC E
In base alla qualità della rete, potrebbe essere richiesto un tempo di attesa prima che le applicazioni diventino disponibili.
connessione smartphone
CarPlay®
Collegare un cavo USB. Lo smartphone si ricarica quando collegato tramite cavo USB.Dal sistema, premere Telefono per visualizzare l'interfaccia CarPlay®.OppureSe lo smartphone è già collegato tramite Bluetooth®.
Collegare un cavo USB. Lo smartphone si ricarica quando collegato tramite cavo USB.Dal sistema, premere "Telefono" per visualizzare la pagina principale.Premere il pulsante "TEL" per accedere alla pagina secondaria.Premere "CarPlay" per visualizzare l'interfaccia CarPlay®.
NOTIC E
Al collegamento del cavo USB, la funzione CarPlay® disattiva la modalità Bluetooth® del sistema.
NOTIC E
Quando il cavo USB è scollegato e l'accensione viene disinserita e quindi reinserita, il sistema non passerà automaticamente in modalità RADIO MEDIA; sarà necessario cambiare la sorgente manualmente.
È possibile accedere alla navigazione CarPlay® in qualsiasi momento premendo il pulsante Navigation del sistema.
