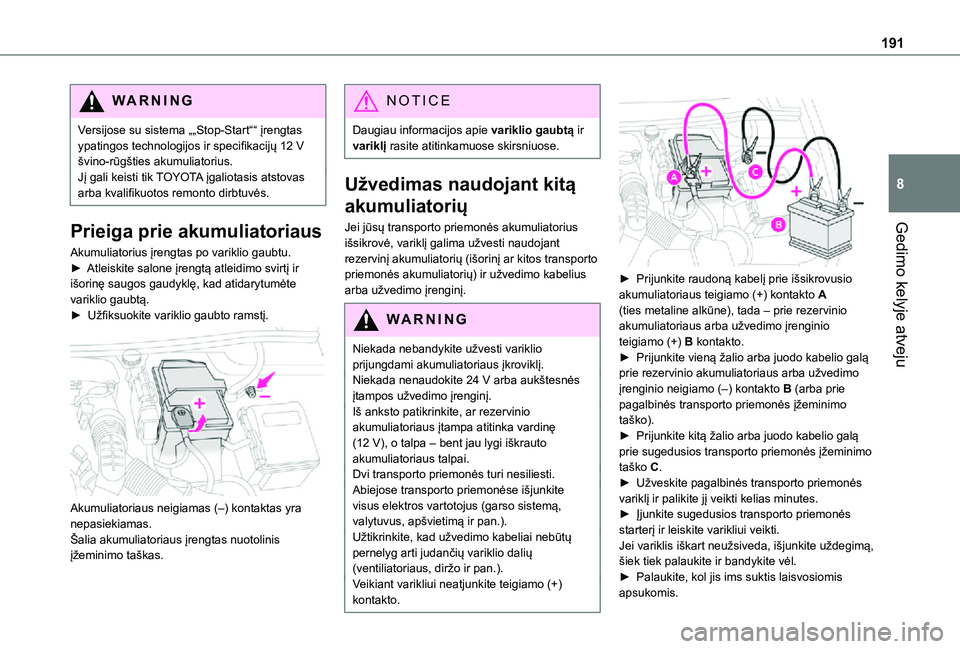

191
Gedimo kelyje atveju
8
WARNI NG
Versijose su sistema „„Stop-Start““ įrengtas ypatingos technologijos ir specifikacijų 12 V švino-rūgšties akumuliatorius.Jį gali keisti tik TOYOTA įgaliotasis atstovas arba kvalifikuotos remonto dirbtuvės.
Prieiga prie akumuliatoriaus
Akumuliatorius įrengtas po variklio gaubtu.► Atleiskite salone įrengtą atleidimo svirtį ir išorinę saugos gaudyklę, kad atidarytumėte variklio gaubtą.► Užfiksuokite variklio gaubto ramstį.

Akumuliatoriaus neigiamas (–) kontaktas yra nepasiekiamas.Šalia akumuliatoriaus įrengtas nuotolinis įžeminimo taškas.
NOTIC E
Daugiau informacijos apie variklio gaubtą ir variklį rasite atitinkamuose skirsniuose.
Užvedimas naudojant kitą
akumuliatorių
Jei jūsų transporto priemonės akumuliatorius išsikrovė, variklį galima užvesti naudojant rezervinį akumuliatorių (išorinį ar kitos transporto priemonės akumuliatorių) ir užvedimo kabelius arba užvedimo įrenginį.
WARNI NG
Niekada nebandykite užvesti variklio prijungdami akumuliatoriaus įkroviklį.Niekada nenaudokite 24 V arba aukštesnės įtampos užvedimo įrenginį.Iš anksto patikrinkite, ar rezervinio akumuliatoriaus įtampa atitinka vardinę (12 V), o talpa – bent jau lygi iškrauto akumuliatoriaus talpai.Dvi transporto priemonės turi nesiliesti.Abiejose transporto priemonėse išjunkite visus elektros vartotojus (garso sistemą, valytuvus, apšvietimą ir pan.).Užtikrinkite, kad užvedimo kabeliai nebūtų pernelyg arti judančių variklio dalių (ventiliatoriaus, diržo ir pan.).Veikiant varikliui neatjunkite teigiamo (+) kontakto.


► Prijunkite raudoną kabelį prie išsikrovusio akumuliatoriaus teigiamo (+) kontakto A (ties metaline alkūne), tada – prie rezervinio akumuliatoriaus arba užvedimo įrenginio teigiamo (+) B kontakto.► Prijunkite vieną žalio arba juodo kabelio galą prie rezervinio akumuliatoriaus arba užvedimo įrenginio neigiamo (–) kontakto B (arba prie pagalbinės transporto priemonės įžeminimo taško).► Prijunkite kitą žalio arba juodo kabelio galą prie sugedusios transporto priemonės įžeminimo taško C.► Užveskite pagalbinės transporto priemonės variklį ir palikite jį veikti kelias minutes.► Įjunkite sugedusios transporto priemonės starterį ir leiskite varikliui veikti.Jei variklis iškart neužsiveda, išjunkite uždegimą, šiek tiek palaukite ir bandykite vėl.► Palaukite, kol jis ims suktis laisvosiomis apsukomis.

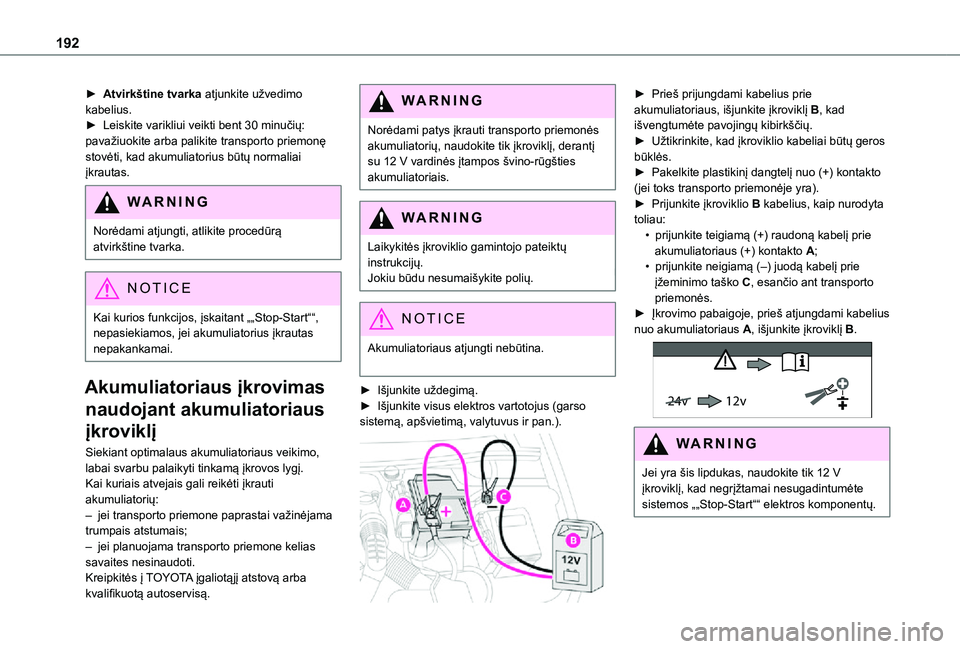

192
► Atvirkštine tvarka atjunkite užvedimo kabelius.► Leiskite varikliui veikti bent 30 minučių: pavažiuokite arba palikite transporto priemonę stovėti, kad akumuliatorius būtų normaliai įkrautas.
WARNI NG
Norėdami atjungti, atlikite procedūrą
atvirkštine tvarka.
NOTIC E
Kai kurios funkcijos, įskaitant „„Stop-Start““, nepasiekiamos, jei akumuliatorius įkrautas nepakankamai.
Akumuliatoriaus įkrovimas
naudojant akumuliatoriaus
įkroviklį
Siekiant optimalaus akumuliatoriaus veikimo, labai svarbu palaikyti tinkamą įkrovos lygį.Kai kuriais atvejais gali reikėti įkrauti akumuliatorių:– jei transporto priemone paprastai važinėjama trumpais atstumais;– jei planuojama transporto priemone kelias savaites nesinaudoti.Kreipkitės į TOYOTA įgaliotąjį atstovą arba kvalifikuotą autoservisą.
WARNI NG
Norėdami patys įkrauti transporto priemonės akumuliatorių, naudokite tik įkroviklį, derantį su 12 V vardinės įtampos švino-rūgšties akumuliatoriais.
WARNI NG
Laikykitės įkroviklio gamintojo pateiktų instrukcijų.Jokiu būdu nesumaišykite polių.
NOTIC E
Akumuliatoriaus atjungti nebūtina.
► Išjunkite uždegimą.► Išjunkite visus elektros vartotojus (garso sistemą, apšvietimą, valytuvus ir pan.).

► Prieš prijungdami kabelius prie akumuliatoriaus, išjunkite įkroviklį B, kad išvengtumėte pavojingų kibirkščių.► Užtikrinkite, kad įkroviklio kabeliai būtų geros būklės.► Pakelkite plastikinį dangtelį nuo (+) kontakto (jei toks transporto priemonėje yra).► Prijunkite įkroviklio B kabelius, kaip nurodyta toliau:• prijunkite teigiamą (+) raudoną kabelį prie akumuliatoriaus (+) kontakto A;• prijunkite neigiamą (–) juodą kabelį prie įžeminimo taško C, esančio ant transporto priemonės.► Įkrovimo pabaigoje, prieš atjungdami kabelius nuo akumuliatoriaus A, išjunkite įkroviklį B.
24v 12v
WARNI NG
Jei yra šis lipdukas, naudokite tik 12 V įkroviklį, kad negrįžtamai nesugadintumėte sistemos „„Stop-Start““ elektros komponentų.

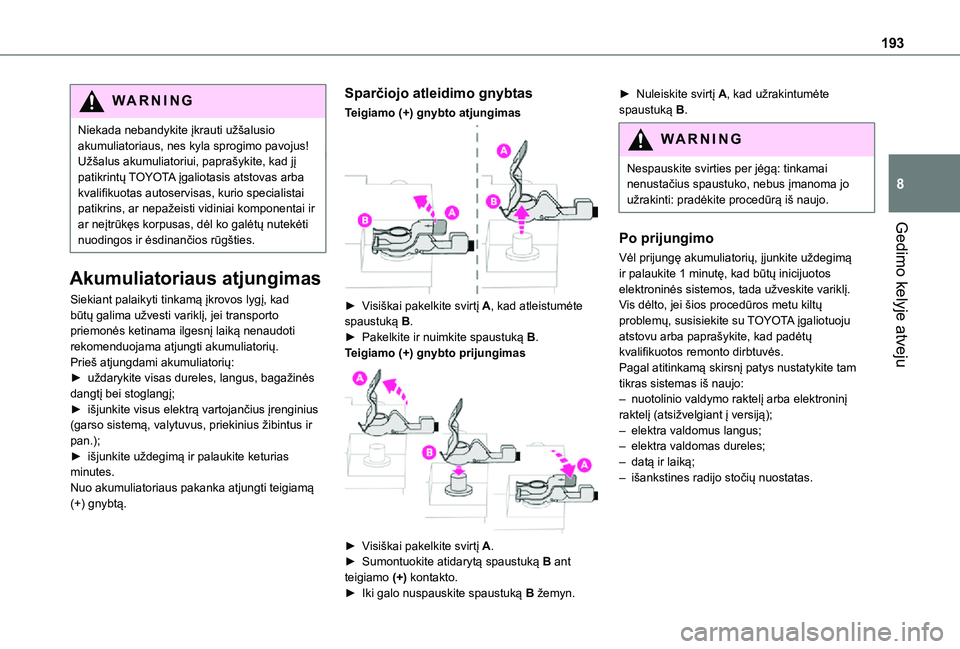

193
Gedimo kelyje atveju
8
WARNI NG
Niekada nebandykite įkrauti užšalusio akumuliatoriaus, nes kyla sprogimo pavojus!Užšalus akumuliatoriui, paprašykite, kad jį patikrintų TOYOTA įgaliotasis atstovas arba kvalifikuotas autoservisas, kurio specialistai patikrins, ar nepažeisti vidiniai komponentai ir ar neįtrūkęs korpusas, dėl ko galėtų nutekėti nuodingos ir ėsdinančios rūgšties.
Akumuliatoriaus atjungimas
Siekiant palaikyti tinkamą įkrovos lygį, kad būtų galima užvesti variklį, jei transporto priemonės ketinama ilgesnį laiką nenaudoti rekomenduojama atjungti akumuliatorių.Prieš atjungdami akumuliatorių:► uždarykite visas dureles, langus, bagažinės dangtį bei stoglangį;► išjunkite visus elektrą vartojančius įrenginius (garso sistemą, valytuvus, priekinius žibintus ir pan.);
► išjunkite uždegimą ir palaukite keturias minutes.Nuo akumuliatoriaus pakanka atjungti teigiamą (+) gnybtą.
Sparčiojo atleidimo gnybtas
Teigiamo (+) gnybto atjungimas

► Visiškai pakelkite svirtį A, kad atleistumėte spaustuką B.► Pakelkite ir nuimkite spaustuką B.Teigiamo (+) gnybto prijungimas

► Visiškai pakelkite svirtį A.► Sumontuokite atidarytą spaustuką B ant teigiamo (+) kontakto.► Iki galo nuspauskite spaustuką B žemyn.
► Nuleiskite svirtį A, kad užrakintumėte spaustuką B.
WARNI NG
Nespauskite svirties per jėgą: tinkamai nenustačius spaustuko, nebus įmanoma jo užrakinti: pradėkite procedūrą iš naujo.
Po prijungimo
Vėl prijungę akumuliatorių, įjunkite uždegimą ir palaukite 1 minutę, kad būtų inicijuotos elektroninės sistemos, tada užveskite variklį.Vis dėlto, jei šios procedūros metu kiltų problemų, susisiekite su TOYOTA įgaliotuoju atstovu arba paprašykite, kad padėtų kvalifikuotos remonto dirbtuvės.Pagal atitinkamą skirsnį patys nustatykite tam tikras sistemas iš naujo:– nuotolinio valdymo raktelį arba elektroninį raktelį (atsižvelgiant į versiją);– elektra valdomus langus;– elektra valdomas dureles;– datą ir laiką;– išankstines radijo stočių nuostatas.

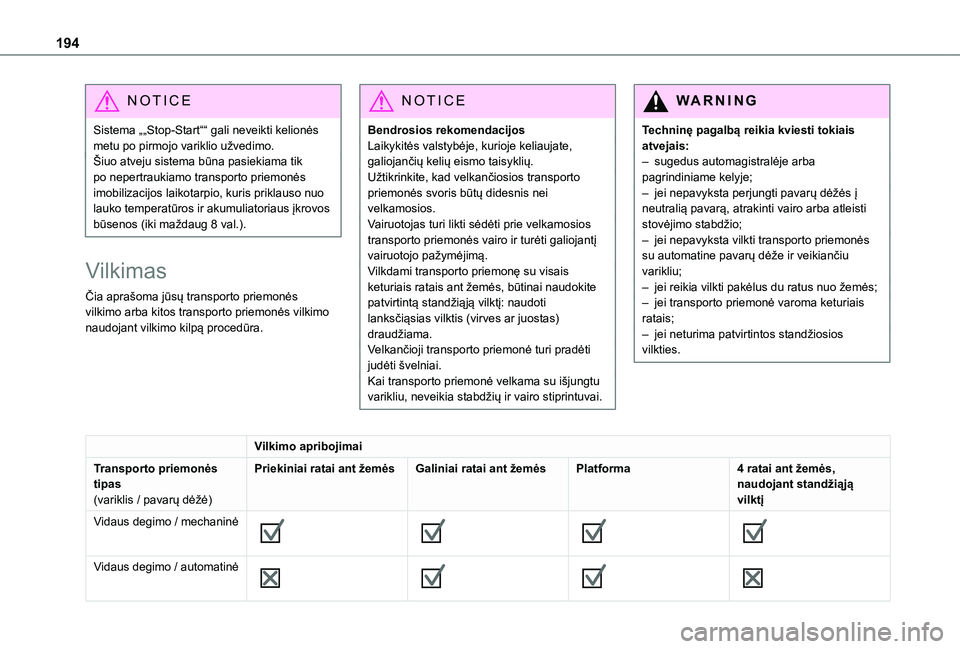

194
NOTIC E
Sistema „„Stop-Start““ gali neveikti kelionės metu po pirmojo variklio užvedimo.Šiuo atveju sistema būna pasiekiama tik po nepertraukiamo transporto priemonės imobilizacijos laikotarpio, kuris priklauso nuo lauko temperatūros ir akumuliatoriaus įkrovos būsenos (iki maždaug 8 val.).
Vilkimas
Čia aprašoma jūsų transporto priemonės vilkimo arba kitos transporto priemonės vilkimo naudojant vilkimo kilpą procedūra.
NOTIC E
Bendrosios rekomendacijosLaikykitės valstybėje, kurioje keliaujate, galiojančių kelių eismo taisyklių.Užtikrinkite, kad velkančiosios transporto priemonės svoris būtų didesnis nei velkamosios.Vairuotojas turi likti sėdėti prie velkamosios transporto priemonės vairo ir turėti galiojantį vairuotojo pažymėjimą.Vilkdami transporto priemonę su visais keturiais ratais ant žemės, būtinai naudokite patvirtintą standžiąją vilktį: naudoti lanksčiąsias vilktis (virves ar juostas) draudžiama.Velkančioji transporto priemonė turi pradėti judėti švelniai.Kai transporto priemonė velkama su išjungtu varikliu, neveikia stabdžių ir vairo stiprintuvai.
WARNI NG
Techninę pagalbą reikia kviesti tokiais atvejais:– sugedus automagistralėje arba pagrindiniame kelyje;– jei nepavyksta perjungti pavarų dėžės į neutralią pavarą, atrakinti vairo arba atleisti stovėjimo stabdžio;– jei nepavyksta vilkti transporto priemonės su automatine pavarų dėže ir veikiančiu varikliu;– jei reikia vilkti pakėlus du ratus nuo žemės;– jei transporto priemonė varoma keturiais ratais;– jei neturima patvirtintos standžiosios vilkties.
Vilkimo apribojimai
Transporto priemonės tipas(variklis / pavarų dėžė)
Priekiniai ratai ant žemėsGaliniai ratai ant žemėsPlatforma4 ratai ant žemės, naudojant standžiąją vilktį
Vidaus degimo / mechaninė







Vidaus degimo / automatinė

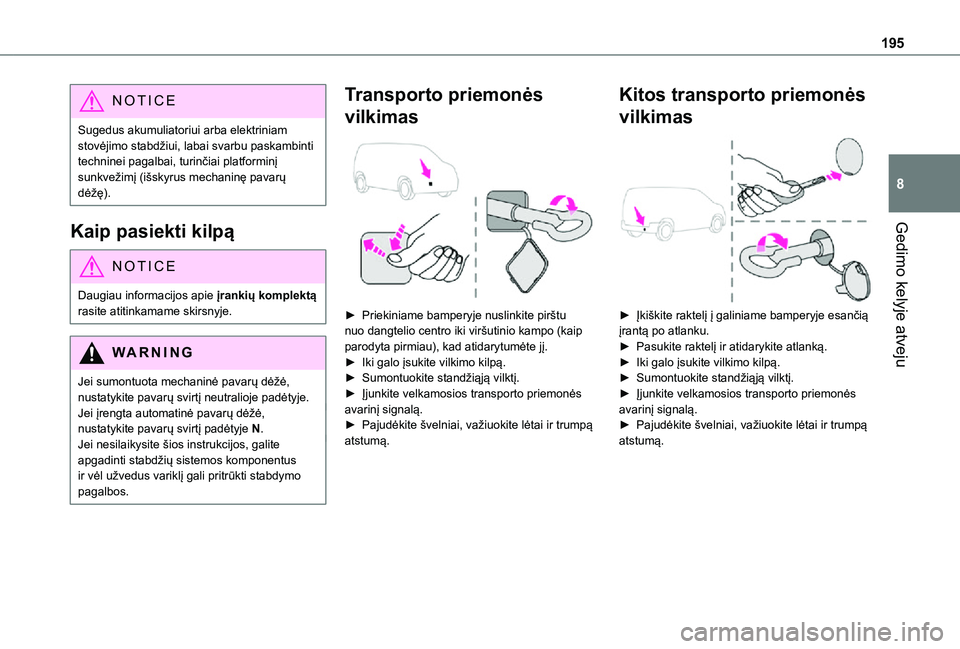

195
Gedimo kelyje atveju
8
NOTIC E
Sugedus akumuliatoriui arba elektriniam stovėjimo stabdžiui, labai svarbu paskambinti techninei pagalbai, turinčiai platforminį sunkvežimį (išskyrus mechaninę pavarų dėžę).
Kaip pasiekti kilpą
NOTIC E
Daugiau informacijos apie įrankių komplektą rasite atitinkamame skirsnyje.
WARNI NG
Jei sumontuota mechaninė pavarų dėžė, nustatykite pavarų svirtį neutralioje padėtyje.Jei įrengta automatinė pavarų dėžė, nustatykite pavarų svirtį padėtyje N.Jei nesilaikysite šios instrukcijos, galite apgadinti stabdžių sistemos komponentus ir vėl užvedus variklį gali pritrūkti stabdymo pagalbos.
Transporto priemonės
vilkimas

► Priekiniame bamperyje nuslinkite pirštu nuo dangtelio centro iki viršutinio kampo (kaip parodyta pirmiau), kad atidarytumėte jį.► Iki galo įsukite vilkimo kilpą.► Sumontuokite standžiąją vilktį.► Įjunkite velkamosios transporto priemonės avarinį signalą.► Pajudėkite švelniai, važiuokite lėtai ir trumpą atstumą.
Kitos transporto priemonės
vilkimas

► Įkiškite raktelį į galiniame bamperyje esančią įrantą po atlanku.► Pasukite raktelį ir atidarykite atlanką.► Iki galo įsukite vilkimo kilpą.► Sumontuokite standžiąją vilktį.► Įjunkite velkamosios transporto priemonės avarinį signalą.► Pajudėkite švelniai, važiuokite lėtai ir trumpą atstumą.

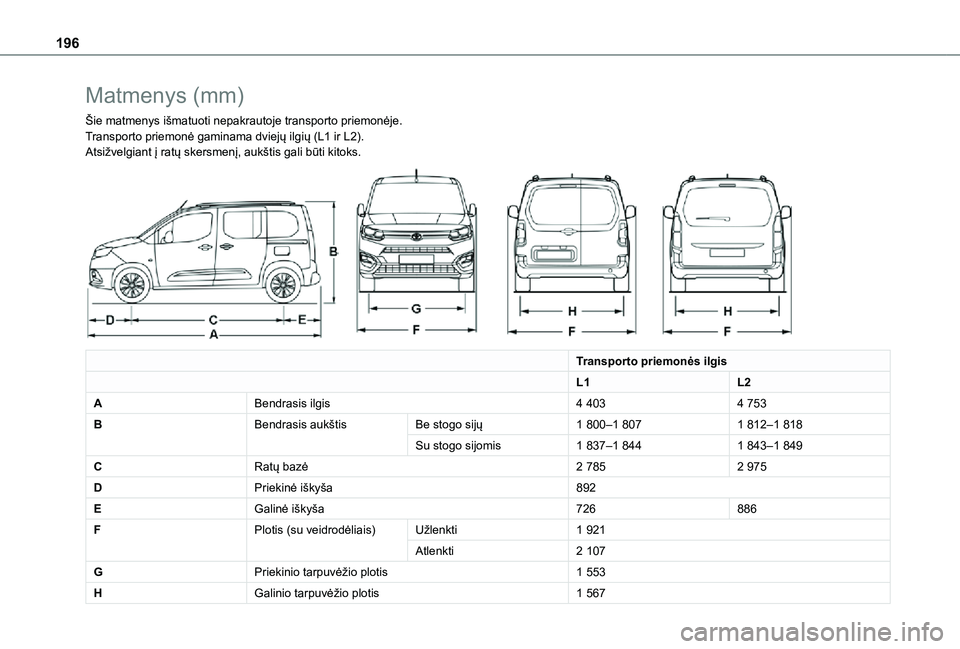

196
Matmenys (mm)
Šie matmenys išmatuoti nepakrautoje transporto priemonėje.Transporto priemonė gaminama dviejų ilgių (L1 ir L2).Atsižvelgiant į ratų skersmenį, aukštis gali būti kitoks.

Transporto priemonės ilgis
L1L2
ABendrasis ilgis4 4034 753
BBendrasis aukštisBe stogo sijų1 800–1 8071 812–1 818
Su stogo sijomis1 837–1 8441 843–1 849
CRatų bazė2 7852 975
DPriekinė iškyša892
EGalinė iškyša726886
FPlotis (su veidrodėliais)Užlenkti1 921
Atlenkti2 107
GPriekinio tarpuvėžio plotis1 553
HGalinio tarpuvėžio plotis1 567

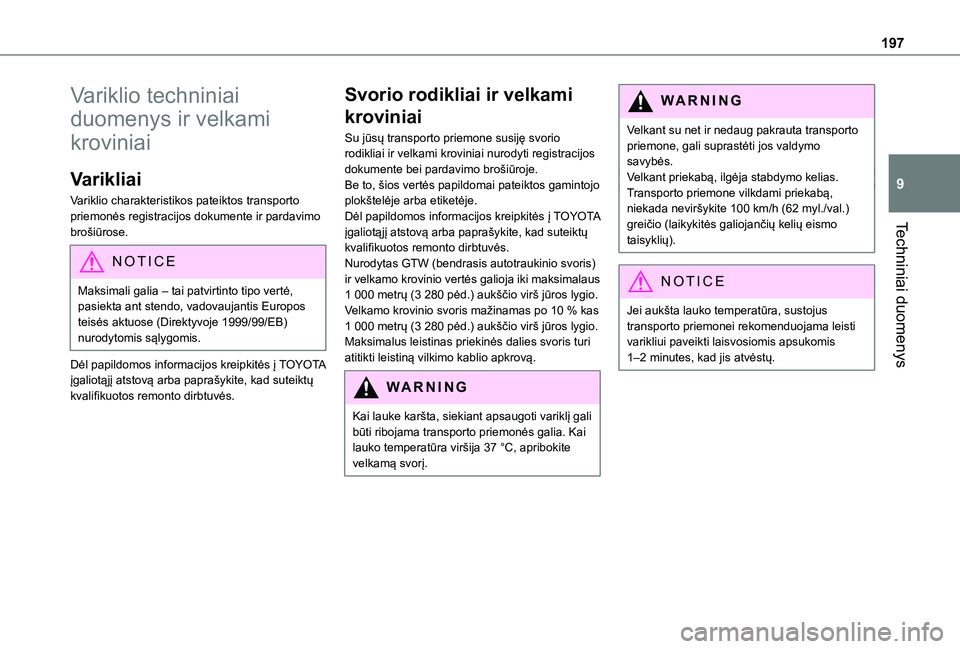

197
Techniniai duomenys
9
Variklio techniniai
duomenys ir velkami
kroviniai
Varikliai
Variklio charakteristikos pateiktos transporto priemonės registracijos dokumente ir pardavimo brošiūrose.
NOTIC E
Maksimali galia – tai patvirtinto tipo vertė, pasiekta ant stendo, vadovaujantis Europos teisės aktuose (Direktyvoje 1999/99/EB) nurodytomis sąlygomis.
Dėl papildomos informacijos kreipkitės į TOYOTA įgaliotąjį atstovą arba paprašykite, kad suteiktų kvalifikuotos remonto dirbtuvės.
Svorio rodikliai ir velkami
kroviniai
Su jūsų transporto priemone susiję svorio rodikliai ir velkami kroviniai nurodyti registracijos dokumente bei pardavimo brošiūroje.Be to, šios vertės papildomai pateiktos gamintojo plokštelėje arba etiketėje.Dėl papildomos informacijos kreipkitės į TOYOTA įgaliotąjį atstovą arba paprašykite, kad suteiktų kvalifikuotos remonto dirbtuvės.Nurodytas GTW (bendrasis autotraukinio svoris) ir velkamo krovinio vertės galioja iki maksimalaus 1 000 metrų (3 280 pėd.) aukščio virš jūros lygio. Velkamo krovinio svoris mažinamas po 10 % kas 1 000 metrų (3 280 pėd.) aukščio virš jūros lygio.Maksimalus leistinas priekinės dalies svoris turi atitikti leistiną vilkimo kablio apkrovą.
WARNI NG
Kai lauke karšta, siekiant apsaugoti variklį gali būti ribojama transporto priemonės galia. Kai lauko temperatūra viršija 37 °C, apribokite velkamą svorį.
WARNI NG
Velkant su net ir nedaug pakrauta transporto priemone, gali suprastėti jos valdymo savybės.Velkant priekabą, ilgėja stabdymo kelias.Transporto priemone vilkdami priekabą, niekada neviršykite 100 km/h (62 myl./val.) greičio (laikykitės galiojančių kelių eismo taisyklių).
NOTIC E
Jei aukšta lauko temperatūra, sustojus transporto priemonei rekomenduojama leisti varikliui paveikti laisvosiomis apsukomis 1–2 minutes, kad jis atvėstų.

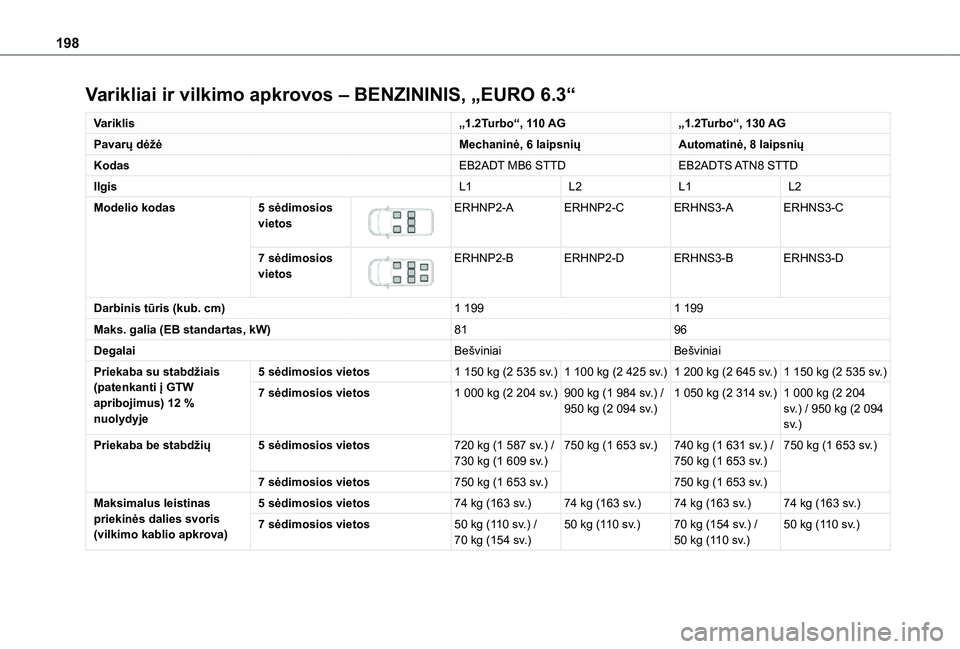

198
Varikliai ir vilkimo apkrovos – BENZININIS, „EURO 6.3“
Variklis„1.2Turbo“, 110 AG„1.2Turbo“, 130 AG
Pavarų dėžėMechaninė, 6 laipsniųAutomatinė, 8 laipsnių
KodasEB2ADT MB6 STTDEB2ADTS ATN8 STTD
IlgisL1L2L1L2
Modelio kodas5 sėdimosios vietos


ERHNP2-AERHNP2-CERHNS3-AERHNS3-C
7 sėdimosios vietos


ERHNP2-BERHNP2-DERHNS3-BERHNS3-D
Darbinis tūris (kub. cm)1 1991 199
Maks. galia (EB standartas, kW)8196
DegalaiBešviniaiBešviniai
Priekaba su stabdžiais (patenkanti į GTW apribojimus) 12 % nuolydyje
5 sėdimosios vietos1 150 kg (2 535 sv.)1 100 kg (2 425 sv.)1 200 kg (2 645 sv.)1 150 kg (2 535 sv.)
7 sėdimosios vietos1 000 kg (2 204 sv.)900 kg (1 984 sv.) / 950 kg (2 094 sv.)1 050 kg (2 314 sv.)1 000 kg (2 204 sv.) / 950 kg (2 094 sv.)
Priekaba be stabdžių5 sėdimosios vietos720 kg (1 587 sv.) / 730 kg (1 609 sv.)750 kg (1 653 sv.)740 kg (1 631 sv.) / 750 kg (1 653 sv.)750 kg (1 653 sv.)
7 sėdimosios vietos750 kg (1 653 sv.)750 kg (1 653 sv.)
Maksimalus leistinas priekinės dalies svoris (vilkimo kablio apkrova)
5 sėdimosios vietos74 kg (163 sv.)74 kg (163 sv.)74 kg (163 sv.)74 kg (163 sv.)
7 sėdimosios vietos50 kg (110 sv.) / 70 kg (154 sv.)50 kg (110 sv.)70 kg (154 sv.) / 50 kg (110 sv.)50 kg (110 sv.)

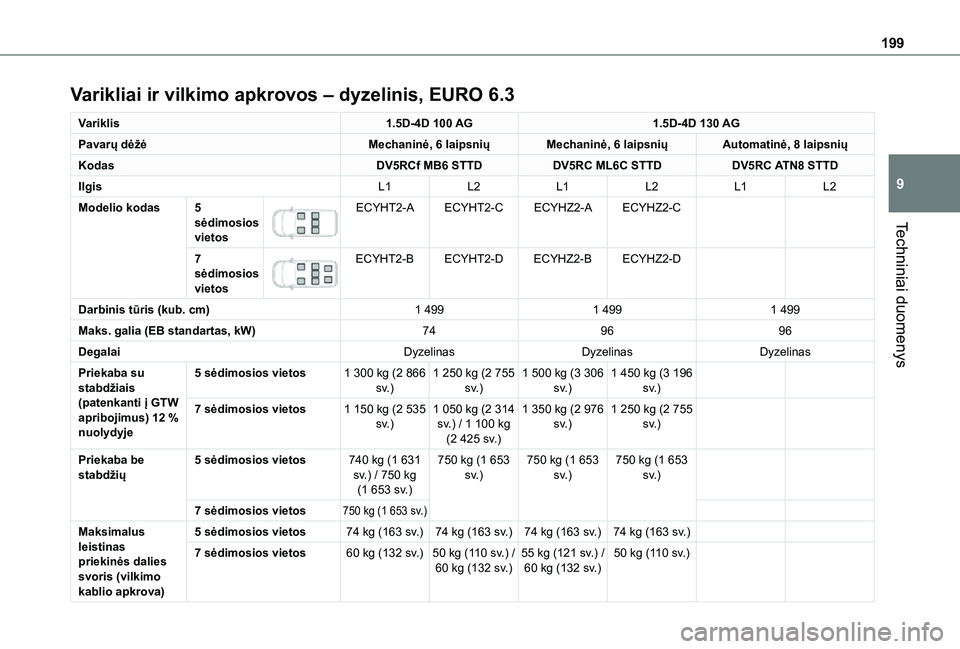

199
Techniniai duomenys
9
Varikliai ir vilkimo apkrovos – dyzelinis, EURO 6.3
Variklis1.5D-4D 100 AG1.5D-4D 130 AG
Pavarų dėžėMechaninė, 6 laipsniųMechaninė, 6 laipsniųAutomatinė, 8 laipsnių
KodasDV5RCf MB6 STTDDV5RC ML6C STTDDV5RC ATN8 STTD
IlgisL1L2L1L2L1L2
Modelio kodas5 sėdimosios vietos
ECYHT2-AECYHT2-CECYHZ2-AECYHZ2-C
7 sėdimosios vietos
ECYHT2-BECYHT2-DECYHZ2-BECYHZ2-D
Darbinis tūris (kub. cm)1 4991 4991 499
Maks. galia (EB standartas, kW)749696
DegalaiDyzelinasDyzelinasDyzelinas
Priekaba su stabdžiais (patenkanti į GTW apribojimus) 12 % nuolydyje
5 sėdimosios vietos1 300 kg (2 866 sv.)1 250 kg (2 755 sv.)1 500 kg (3 306 sv.)1 450 kg (3 196 sv.)
7 sėdimosios vietos1 150 kg (2 535 sv.)1 050 kg (2 314 sv.) / 1 100 kg (2 425 sv.)
1 350 kg (2 976 sv.)1 250 kg (2 755 sv.)
Priekaba be stabdžių5 sėdimosios vietos740 kg (1 631 sv.) / 750 kg (1 653 sv.)
750 kg (1 653 sv.)750 kg (1 653 sv.)750 kg (1 653 sv.)
7 sėdimosios vietos750 kg (1 653 sv.)
Maksimalus leistinas priekinės dalies svoris (vilkimo kablio apkrova)
5 sėdimosios vietos74 kg (163 sv.)74 kg (163 sv.)74 kg (163 sv.)74 kg (163 sv.)
7 sėdimosios vietos60 kg (132 sv.)50 kg (110 sv.) / 60 kg (132 sv.)55 kg (121 sv.) / 60 kg (132 sv.)50 kg (110 sv.)

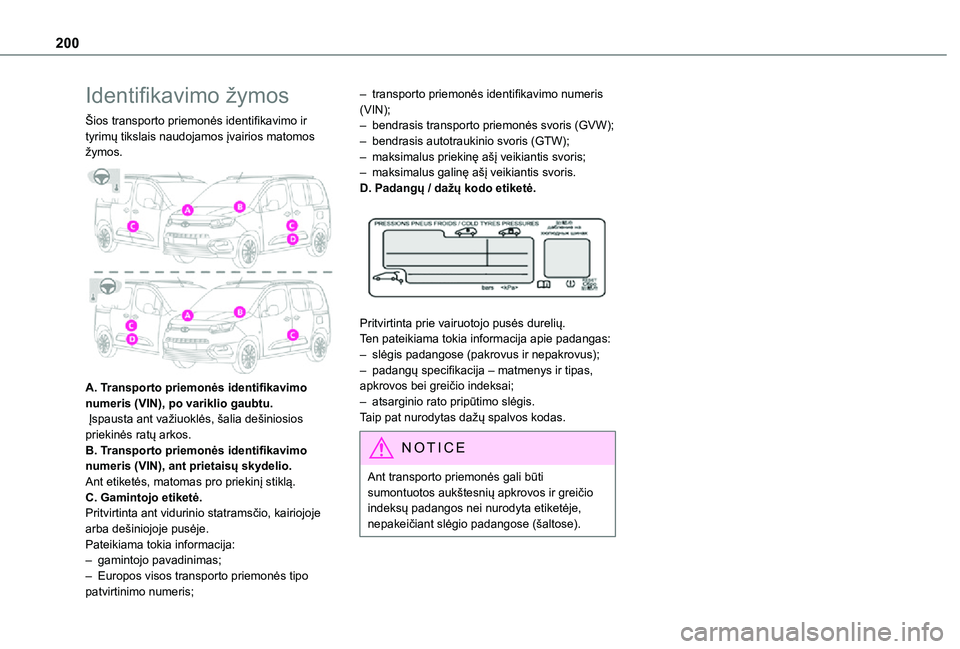

200
Identifikavimo žymos
Šios transporto priemonės identifikavimo ir tyrimų tikslais naudojamos įvairios matomos žymos.

A. Transporto priemonės identifikavimo numeris (VIN), po variklio gaubtu. Įspausta ant važiuoklės, šalia dešiniosios priekinės ratų arkos.B. Transporto priemonės identifikavimo numeris (VIN), ant prietaisų skydelio.Ant etiketės, matomas pro priekinį stiklą.C. Gamintojo etiketė.Pritvirtinta ant vidurinio statramsčio, kairiojoje arba dešiniojoje pusėje.Pateikiama tokia informacija:
– gamintojo pavadinimas;– Europos visos transporto priemonės tipo patvirtinimo numeris;
– transporto priemonės identifikavimo numeris (VIN);– bendrasis transporto priemonės svoris (GVW);– bendrasis autotraukinio svoris (GTW);– maksimalus priekinę ašį veikiantis svoris;– maksimalus galinę ašį veikiantis svoris.D. Padangų / dažų kodo etiketė.

Pritvirtinta prie vairuotojo pusės durelių.Ten pateikiama tokia informacija apie padangas:– slėgis padangose (pakrovus ir nepakrovus);– padangų specifikacija – matmenys ir tipas, apkrovos bei greičio indeksai;– atsarginio rato pripūtimo slėgis.Taip pat nurodytas dažų spalvos kodas.
NOTIC E
Ant transporto priemonės gali būti sumontuotos aukštesnių apkrovos ir greičio indeksų padangos nei nurodyta etiketėje, nepakeičiant slėgio padangose (šaltose).
