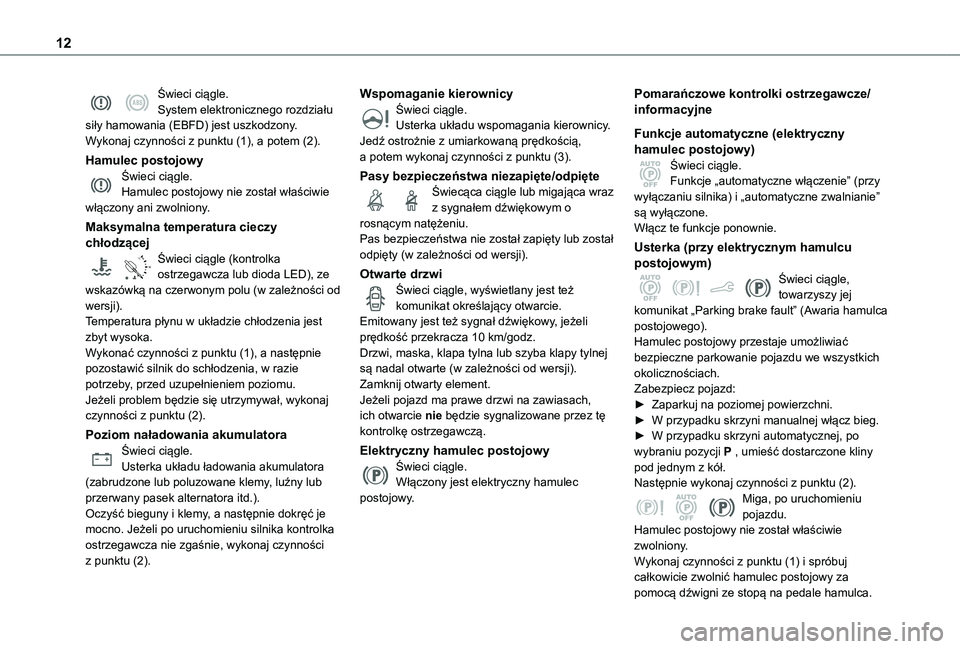

12
Świeci ciągle.System elektronicznego rozdziału siły hamowania (EBFD) jest uszkodzony.Wykonaj czynności z punktu (1), a potem (2).
Hamulec postojowyŚwieci ciągle.Hamulec postojowy nie został właściwie włączony ani zwolniony.
Maksymalna temperatura cieczy chłodzącej
90°CŚwieci ciągle (kontrolka ostrzegawcza lub dioda LED), ze wskazówką na czerwonym polu (w zależności od wersji).Temperatura płynu w układzie chłodzenia jest zbyt wysoka.Wykonać czynności z punktu (1), a następnie pozostawić silnik do schłodzenia, w razie potrzeby, przed uzupełnieniem poziomu. Jeżeli problem będzie się utrzymywał, wykonaj czynności z punktu (2).
Poziom naładowania akumulatora
Świeci ciągle.Usterka układu ładowania akumulatora (zabrudzone lub poluzowane klemy, luźny lub przerwany pasek alternatora itd.).Oczyść bieguny i klemy, a następnie dokręć je mocno. Jeżeli po uruchomieniu silnika kontrolka ostrzegawcza nie zgaśnie, wykonaj czynności z punktu (2).
Wspomaganie kierownicyŚwieci ciągle.Usterka układu wspomagania kierownicy.Jedź ostrożnie z umiarkowaną prędkością, a potem wykonaj czynności z punktu (3).
Pasy bezpieczeństwa niezapięte/odpięteŚwiecąca ciągle lub migająca wraz z sygnałem dźwiękowym o rosnącym natężeniu.Pas bezpieczeństwa nie został zapięty lub został odpięty (w zależności od wersji).
Otwarte drzwiŚwieci ciągle, wyświetlany jest też komunikat określający otwarcie.Emitowany jest też sygnał dźwiękowy, jeżeli prędkość przekracza 10 km/godz.Drzwi, maska, klapa tylna lub szyba klapy tylnej są nadal otwarte (w zależności od wersji).Zamknij otwarty element.Jeżeli pojazd ma prawe drzwi na zawiasach, ich otwarcie nie będzie sygnalizowane przez tę kontrolkę ostrzegawczą.
Elektryczny hamulec postojowyŚwieci ciągle.Włączony jest elektryczny hamulec postojowy.
Pomarańczowe kontrolki ostrzegawcze/informacyjne
Funkcje automatyczne (elektryczny hamulec postojowy)Świeci ciągle.Funkcje „automatyczne włączenie” (przy wyłączaniu silnika) i „automatyczne zwalnianie” są wyłączone.Włącz te funkcje ponownie.
Usterka (przy elektrycznym hamulcu postojowym)Świeci ciągle, towarzyszy jej komunikat „Parking brake fault” (Awaria hamulca postojowego).Hamulec postojowy przestaje umożliwiać bezpieczne parkowanie pojazdu we wszystkich okolicznościach.Zabezpiecz pojazd:► Zaparkuj na poziomej powierzchni.► W przypadku skrzyni manualnej włącz bieg.► W przypadku skrzyni automatycznej, po
wybraniu pozycji P , umieść dostarczone kliny pod jednym z kół.Następnie wykonaj czynności z punktu (2).Miga, po uruchomieniu pojazdu.Hamulec postojowy nie został właściwie zwolniony.Wykonaj czynności z punktu (1) i spróbuj całkowicie zwolnić hamulec postojowy za pomocą dźwigni ze stopą na pedale hamulca.

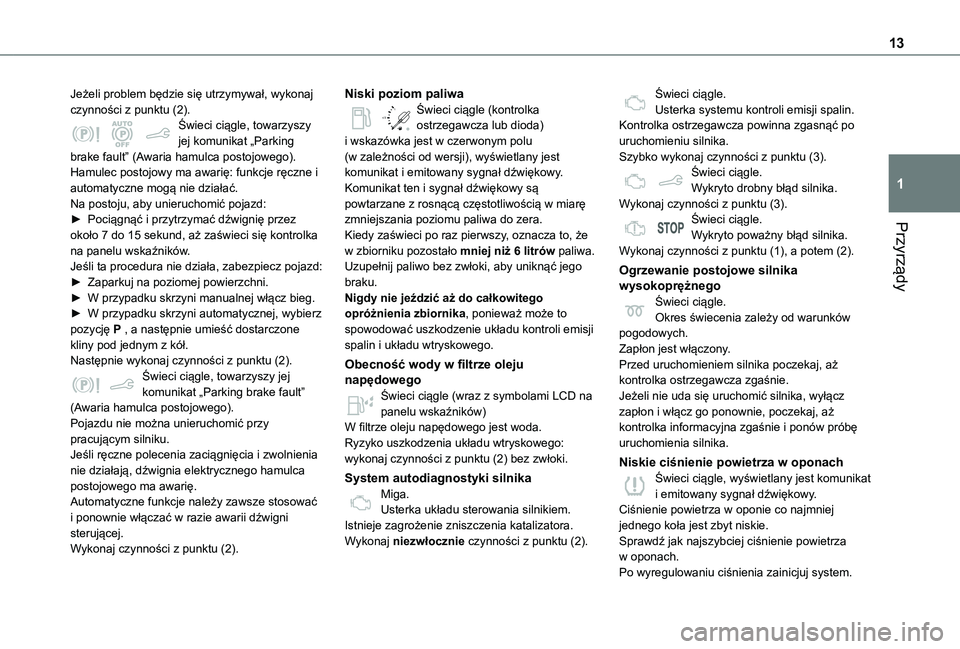

13
Przyrządy
1
Jeżeli problem będzie się utrzymywał, wykonaj czynności z punktu (2).Świeci ciągle, towarzyszy jej komunikat „Parking brake fault” (Awaria hamulca postojowego).Hamulec postojowy ma awarię: funkcje ręczne i automatyczne mogą nie działać.Na postoju, aby unieruchomić pojazd:► Pociągnąć i przytrzymać dźwignię przez około 7 do 15 sekund, aż zaświeci się kontrolka na panelu wskaźników.Jeśli ta procedura nie działa, zabezpiecz pojazd:► Zaparkuj na poziomej powierzchni.► W przypadku skrzyni manualnej włącz bieg.► W przypadku skrzyni automatycznej, wybierz pozycję P , a następnie umieść dostarczone kliny pod jednym z kół.Następnie wykonaj czynności z punktu (2).Świeci ciągle, towarzyszy jej komunikat „Parking brake fault” (Awaria hamulca postojowego).Pojazdu nie można unieruchomić przy pracującym silniku.
Jeśli ręczne polecenia zaciągnięcia i zwolnienia nie działają, dźwignia elektrycznego hamulca postojowego ma awarię.Automatyczne funkcje należy zawsze stosować i ponownie włączać w razie awarii dźwigni sterującej. Wykonaj czynności z punktu (2).
Niski poziom paliwa
/2
1 1Świeci ciągle (kontrolka ostrzegawcza lub dioda) i wskazówka jest w czerwonym polu (w zależności od wersji), wyświetlany jest komunikat i emitowany sygnał dźwiękowy.Komunikat ten i sygnał dźwiękowy są powtarzane z rosnącą częstotliwością w miarę zmniejszania poziomu paliwa do zera.Kiedy zaświeci po raz pierwszy, oznacza to, że w zbiorniku pozostało mniej niż 6 litrów paliwa.Uzupełnij paliwo bez zwłoki, aby uniknąć jego braku.Nigdy nie jeździć aż do całkowitego opróżnienia zbiornika, ponieważ może to spowodować uszkodzenie układu kontroli emisji spalin i układu wtryskowego.
Obecność wody w filtrze oleju napędowegoŚwieci ciągle (wraz z symbolami LCD na panelu wskaźników)W filtrze oleju napędowego jest woda.Ryzyko uszkodzenia układu wtryskowego:
wykonaj czynności z punktu (2) bez zwłoki.
System autodiagnostyki silnikaMiga.Usterka układu sterowania silnikiem.Istnieje zagrożenie zniszczenia katalizatora.Wykonaj niezwłocznie czynności z punktu (2).
Świeci ciągle.Usterka systemu kontroli emisji spalin.Kontrolka ostrzegawcza powinna zgasnąć po uruchomieniu silnika.Szybko wykonaj czynności z punktu (3).Świeci ciągle.Wykryto drobny błąd silnika.Wykonaj czynności z punktu (3).Świeci ciągle.Wykryto poważny błąd silnika.Wykonaj czynności z punktu (1), a potem (2).
Ogrzewanie postojowe silnika wysokoprężnegoŚwieci ciągle.Okres świecenia zależy od warunków pogodowych.Zapłon jest włączony.Przed uruchomieniem silnika poczekaj, aż kontrolka ostrzegawcza zgaśnie.Jeżeli nie uda się uruchomić silnika, wyłącz zapłon i włącz go ponownie, poczekaj, aż kontrolka informacyjna zgaśnie i ponów próbę uruchomienia silnika.
Niskie ciśnienie powietrza w oponachŚwieci ciągle, wyświetlany jest komunikat i emitowany sygnał dźwiękowy.Ciśnienie powietrza w oponie co najmniej jednego koła jest zbyt niskie.Sprawdź jak najszybciej ciśnienie powietrza w oponach.Po wyregulowaniu ciśnienia zainicjuj system.

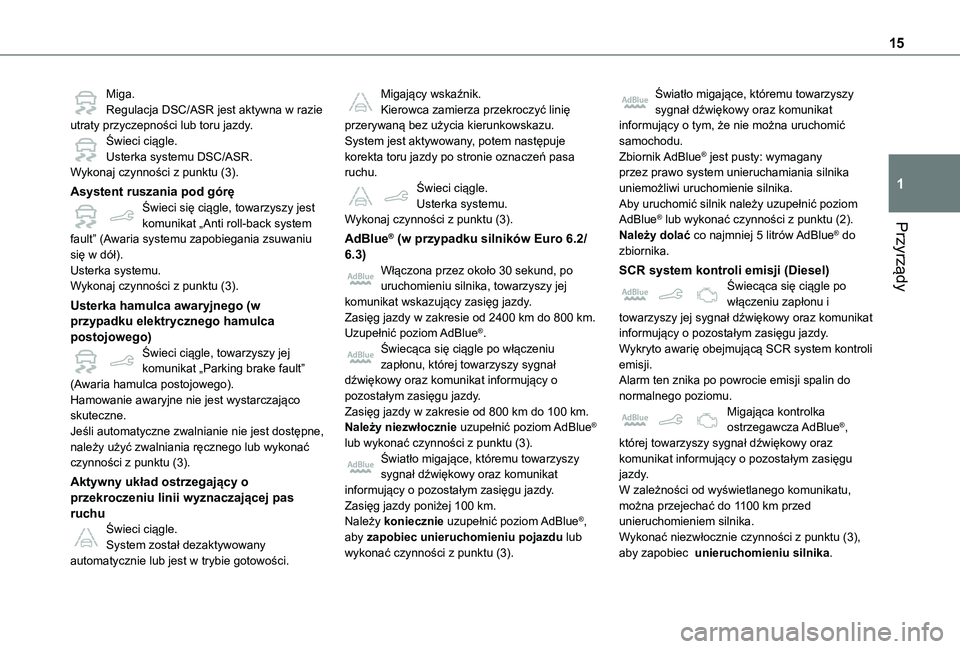

15
Przyrządy
1
Miga.Regulacja DSC/ASR jest aktywna w razie utraty przyczepności lub toru jazdy.Świeci ciągle.Usterka systemu DSC/ASR.Wykonaj czynności z punktu (3).
Asystent ruszania pod góręŚwieci się ciągle, towarzyszy jest komunikat „Anti roll-back system fault” (Awaria systemu zapobiegania zsuwaniu się w dół).Usterka systemu.Wykonaj czynności z punktu (3).
Usterka hamulca awaryjnego (w przypadku elektrycznego hamulca postojowego)Świeci ciągle, towarzyszy jej komunikat „Parking brake fault” (Awaria hamulca postojowego).Hamowanie awaryjne nie jest wystarczająco skuteczne.Jeśli automatyczne zwalnianie nie jest dostępne,
należy użyć zwalniania ręcznego lub wykonać czynności z punktu (3).
Aktywny układ ostrzegający o przekroczeniu linii wyznaczającej pas ruchuŚwieci ciągle.System został dezaktywowany automatycznie lub jest w trybie gotowości.
Migający wskaźnik.Kierowca zamierza przekroczyć linię przerywaną bez użycia kierunkowskazu.System jest aktywowany, potem następuje korekta toru jazdy po stronie oznaczeń pasa ruchu.Świeci ciągle.Usterka systemu.Wykonaj czynności z punktu (3).
AdBlue® (w przypadku silników Euro 6.2/ 6.3)Włączona przez około 30 sekund, po uruchomieniu silnika, towarzyszy jej komunikat wskazujący zasięg jazdy.Zasięg jazdy w zakresie od 2400 km do 800 km.Uzupełnić poziom AdBlue®.Świecąca się ciągle po włączeniu zapłonu, której towarzyszy sygnał dźwiękowy oraz komunikat informujący o pozostałym zasięgu jazdy.Zasięg jazdy w zakresie od 800 km do 100 km.Należy niezwłocznie uzupełnić poziom AdBlue® lub wykonać czynności z punktu (3).
Światło migające, któremu towarzyszy sygnał dźwiękowy oraz komunikat informujący o pozostałym zasięgu jazdy.Zasięg jazdy poniżej 100 km.Należy koniecznie uzupełnić poziom AdBlue®, aby zapobiec unieruchomieniu pojazdu lub wykonać czynności z punktu (3).
Światło migające, któremu towarzyszy sygnał dźwiękowy oraz komunikat informujący o tym, że nie można uruchomić samochodu.Zbiornik AdBlue® jest pusty: wymagany przez prawo system unieruchamiania silnika uniemożliwi uruchomienie silnika.Aby uruchomić silnik należy uzupełnić poziom AdBlue® lub wykonać czynności z punktu (2).Należy dolać co najmniej 5 litrów AdBlue® do zbiornika.
SCR system kontroli emisji (Diesel)Świecąca się ciągle po włączeniu zapłonu i towarzyszy jej sygnał dźwiękowy oraz komunikat informujący o pozostałym zasięgu jazdy.Wykryto awarię obejmującą SCR system kontroli emisji.Alarm ten znika po powrocie emisji spalin do normalnego poziomu.Migająca kontrolka ostrzegawcza AdBlue®, której towarzyszy sygnał dźwiękowy oraz
komunikat informujący o pozostałym zasięgu jazdy.W zależności od wyświetlanego komunikatu, można przejechać do 1100 km przed unieruchomieniem silnika.Wykonać niezwłocznie czynności z punktu (3), aby zapobiec unieruchomieniu silnika.

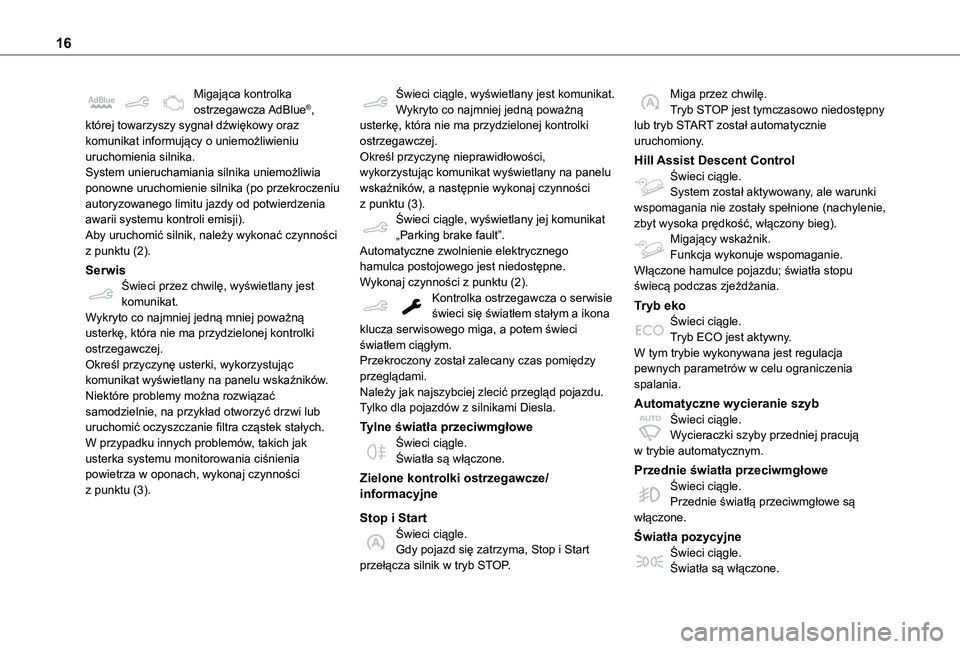

16
Migająca kontrolka ostrzegawcza AdBlue®, której towarzyszy sygnał dźwiękowy oraz komunikat informujący o uniemożliwieniu uruchomienia silnika.System unieruchamiania silnika uniemożliwia ponowne uruchomienie silnika (po przekroczeniu autoryzowanego limitu jazdy od potwierdzenia awarii systemu kontroli emisji).Aby uruchomić silnik, należy wykonać czynności z punktu (2).
SerwisŚwieci przez chwilę, wyświetlany jest komunikat.Wykryto co najmniej jedną mniej poważną usterkę, która nie ma przydzielonej kontrolki ostrzegawczej.Określ przyczynę usterki, wykorzystując komunikat wyświetlany na panelu wskaźników.Niektóre problemy można rozwiązać samodzielnie, na przykład otworzyć drzwi lub uruchomić oczyszczanie filtra cząstek stałych.W przypadku innych problemów, takich jak
usterka systemu monitorowania ciśnienia powietrza w oponach, wykonaj czynności z punktu (3).
Świeci ciągle, wyświetlany jest komunikat.Wykryto co najmniej jedną poważną usterkę, która nie ma przydzielonej kontrolki ostrzegawczej.Określ przyczynę nieprawidłowości, wykorzystując komunikat wyświetlany na panelu wskaźników, a następnie wykonaj czynności z punktu (3).Świeci ciągle, wyświetlany jej komunikat „Parking brake fault”.Automatyczne zwolnienie elektrycznego hamulca postojowego jest niedostępne.Wykonaj czynności z punktu (2).Kontrolka ostrzegawcza o serwisie świeci się światłem stałym a ikona klucza serwisowego miga, a potem świeci światłem ciągłym.Przekroczony został zalecany czas pomiędzy przeglądami.Należy jak najszybciej zlecić przegląd pojazdu.Tylko dla pojazdów z silnikami Diesla.
Tylne światła przeciwmgłoweŚwieci ciągle.
Światła są włączone.
Zielone kontrolki ostrzegawcze/informacyjne
Stop i StartŚwieci ciągle.Gdy pojazd się zatrzyma, Stop i Start przełącza silnik w tryb STOP.
Miga przez chwilę.Tryb STOP jest tymczasowo niedostępny lub tryb START został automatycznie uruchomiony.
Hill Assist Descent ControlŚwieci ciągle.System został aktywowany, ale warunki wspomagania nie zostały spełnione (nachylenie, zbyt wysoka prędkość, włączony bieg).Migający wskaźnik.Funkcja wykonuje wspomaganie.Włączone hamulce pojazdu; światła stopu świecą podczas zjeżdżania.
Tryb ekoŚwieci ciągle.Tryb ECO jest aktywny.W tym trybie wykonywana jest regulacja pewnych parametrów w celu ograniczenia spalania.
Automatyczne wycieranie szybŚwieci ciągle.Wycieraczki szyby przedniej pracują
w trybie automatycznym.
Przednie światła przeciwmgłoweŚwieci ciągle.Przednie światłą przeciwmgłowe są włączone.
Światła pozycyjneŚwieci ciągle.Światła są włączone.

11 5
Jazda
6
Szczególne przypadki
Unieruchamianie pojazdu z
włączonym silnikiem
Aby unieruchomić pojazd z włączonym silnikiem, pociągnij krótko za dźwignię sterowania.Włączenie hamulca postojowego jest potwierdzane zaświeceniem się kontrolki hamulca i kontrolką P na dźwigni sterowania wraz z wyświetleniem komunikatu „Hamulec postojowy zaciągnięty”.
Parkowanie pojazdu ze zwolnionym
hamulcem
WARNI NG
Przy bardzo niskich temperaturach (lód) włączenie hamulca postojowego nie jest zalecane.Aby unieruchomić pojazd, należy włączyć bieg lub umieścić klin pod jednym z kół.
NOTIC E
W przypadku automatycznej skrzyni biegów tryb P jest wybierany automatycznie po wyłączeniu zapłonu. Koła są blokowane.
Więcej informacji na temat wolnego koła można znaleźć w odpowiednim rozdziale.
NOTIC E
W przypadku automatycznej skrzyni biegów gdy wybierana jest pozycja N, otwarcie drzwi uruchamia sygnał dźwiękowy. Wyłącza się po ponownym zamknięciu drzwi kierowcy.
Dezaktywacja pracy w trybie
automatycznym
W niektórych sytuacjach, na przykład, przy skrajnie niskiej temperaturze lub podczas ciągnięcia przyczepy (np. awaria przyczepy kempingowej), może zajść konieczność dezaktywacji automatycznego trybu pracy systemu.► Uruchom silnik.► Włącz hamulec postojowy dźwignią sterowania, jeśli jest zwolniony.► Zdejmij stopę całkowicie z pedału hamulca.► Naciśnij i przytrzymaj dźwignię sterowania w kierunku zwalniania przez przynajmniej 10
sekund i nie dłużej niż 15 sekund.► Zwolnij dźwignię sterowania.► Naciśnij i przytrzymaj pedał hamulca.► Pociągnij dźwignię sterowania w kierunku włączania przez 2 sekundy.Dezaktywacja funkcji trybu automatycznego jest potwierdzane zaświeceniem kontrolki na panelu wskaźników.► Zwolnij dźwignię sterowania i pedał hamulca.
Od tego momentu, hamulec postojowy można włączać i zwalniać tylko ręcznie, dźwignią sterowania.Powtórz tę procedurę, aby przywrócić tryb pracy automatycznej (potwierdzane zgaszeniem kontrolki na panelu wskaźników).
Hamowanie awaryjne
W razie usterki pedału hamulca lub w sytuacjach wyjątkowych (np, choroba kierowcy, w czasie szkolenia), ciągłe ciągnięcie za dźwignię hamulca postojowego zahamuje pojazd. Hamowanie ma miejsce podczas ciągnięcia za dźwignię sterowania; jest przerywane po zwolnieniu dźwigni.Systemy ABS i DSC zapewniają stabilność pojazdu podczas awaryjnego hamowania.W przypadku nieprawidłowego działania na panelu wskaźników wyświetlany jest komunikat „Parking brake control faulty” (Usterka sterowania hamulcem postojowym).
W przypadku nieprawidłowego działania systemów ABS i DSC sygnalizowanego przez zaświecenie jednej lub obu kontrolek ostrzegawczych na panelu wskaźników, stabilność pojazdu nie jest gwarantowana.W takim przypadku stabilność musi zapewnić kierowca przez powtarzane hamowanie pulsacyjne na dźwignię sterowania do momentu unieruchomienia pojazdu.
