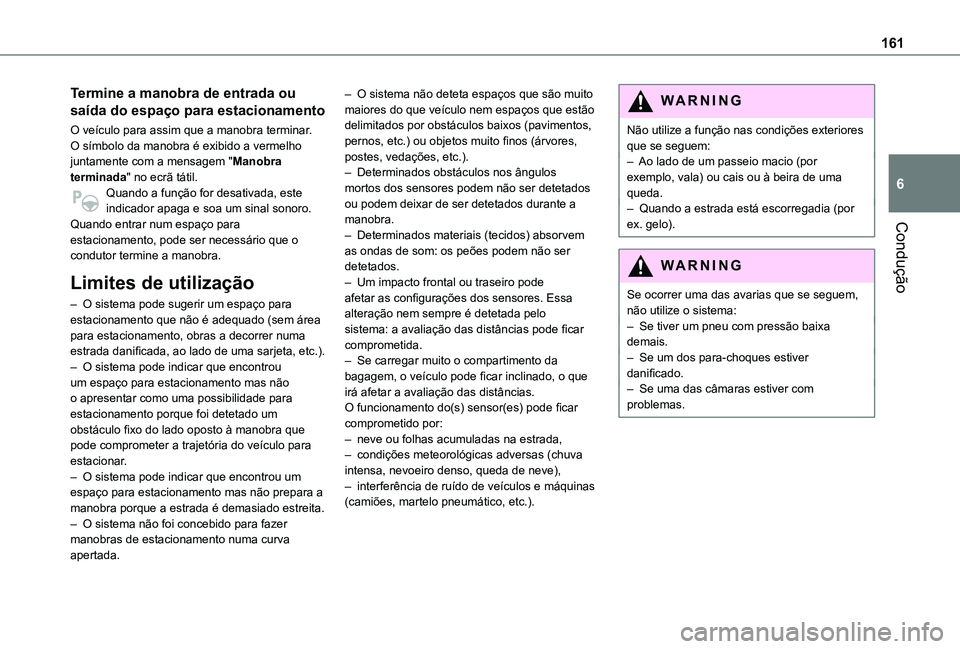

161
Condução
6
Termine a manobra de entrada ou
saída do espaço para estacionamento
O veículo para assim que a manobra terminar.O símbolo da manobra é exibido a vermelho juntamente com a mensagem "Manobra terminada" no ecrã tátil.Quando a função for desativada, este indicador apaga e soa um sinal sonoro. Quando entrar num espaço para estacionamento, pode ser necessário que o condutor termine a manobra.
Limites de utilização
– O sistema pode sugerir um espaço para estacionamento que não é adequado (sem área para estacionamento, obras a decorrer numa estrada danificada, ao lado de uma sarjeta, etc.).– O sistema pode indicar que encontrou um espaço para estacionamento mas não o apresentar como uma possibilidade para estacionamento porque foi detetado um obstáculo fixo do lado oposto à manobra que
pode comprometer a trajetória do veículo para estacionar.– O sistema pode indicar que encontrou um espaço para estacionamento mas não prepara a manobra porque a estrada é demasiado estreita.– O sistema não foi concebido para fazer manobras de estacionamento numa curva apertada.
– O sistema não deteta espaços que são muito maiores do que veículo nem espaços que estão delimitados por obstáculos baixos (pavimentos, pernos, etc.) ou objetos muito finos (árvores, postes, vedações, etc.).– Determinados obstáculos nos ângulos mortos dos sensores podem não ser detetados ou podem deixar de ser detetados durante a manobra.– Determinados materiais (tecidos) absorvem as ondas de som: os peões podem não ser detetados.– Um impacto frontal ou traseiro pode afetar as configurações dos sensores. Essa alteração nem sempre é detetada pelo sistema: a avaliação das distâncias pode ficar comprometida.– Se carregar muito o compartimento da bagagem, o veículo pode ficar inclinado, o que irá afetar a avaliação das distâncias.O funcionamento do(s) sensor(es) pode ficar comprometido por:– neve ou folhas acumuladas na estrada,
– condições meteorológicas adversas (chuva intensa, nevoeiro denso, queda de neve),– interferência de ruído de veículos e máquinas (camiões, martelo pneumático, etc.).
WARNI NG
Não utilize a função nas condições exteriores que se seguem:– Ao lado de um passeio macio (por exemplo, vala) ou cais ou à beira de uma queda.– Quando a estrada está escorregadia (por ex. gelo).
WARNI NG
Se ocorrer uma das avarias que se seguem, não utilize o sistema:– Se tiver um pneu com pressão baixa demais.– Se um dos para-choques estiver danificado.– Se uma das câmaras estiver com problemas.

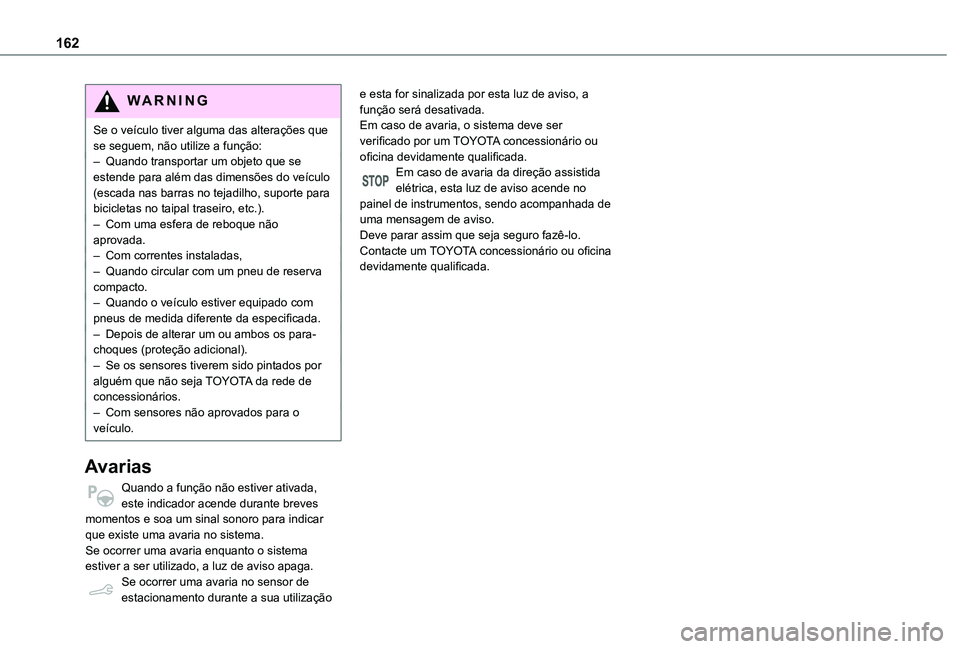

162
WARNI NG
Se o veículo tiver alguma das alterações que se seguem, não utilize a função:– Quando transportar um objeto que se estende para além das dimensões do veículo (escada nas barras no tejadilho, suporte para bicicletas no taipal traseiro, etc.).– Com uma esfera de reboque não aprovada.– Com correntes instaladas,– Quando circular com um pneu de reserva compacto.– Quando o veículo estiver equipado com pneus de medida diferente da especificada.– Depois de alterar um ou ambos os para-choques (proteção adicional).– Se os sensores tiverem sido pintados por alguém que não seja TOYOTA da rede de concessionários.– Com sensores não aprovados para o veículo.
Avarias
Quando a função não estiver ativada, este indicador acende durante breves momentos e soa um sinal sonoro para indicar que existe uma avaria no sistema.Se ocorrer uma avaria enquanto o sistema estiver a ser utilizado, a luz de aviso apaga.Se ocorrer uma avaria no sensor de
estacionamento durante a sua utilização
e esta for sinalizada por esta luz de aviso, a função será desativada.Em caso de avaria, o sistema deve ser verificado por um TOYOTA concessionário ou oficina devidamente qualificada.Em caso de avaria da direção assistida elétrica, esta luz de aviso acende no painel de instrumentos, sendo acompanhada de uma mensagem de aviso.Deve parar assim que seja seguro fazê-lo. Contacte um TOYOTA concessionário ou oficina devidamente qualificada.

163
Informações práticas
7
Compatibilidade de
combustíveis
Gasolina em conformidade com a norma EN228 com um máximo de 5% e 10% de etanol, respetivamente.
Diesel em conformidade com as normas EN590, EN16734 e EN16709 com um máximo de 7%, 10%, 20% e 30% de éster metílico de ácidos gordos, respetivamente. A utilização de combustíveis B20 ou B30, ainda que ocasionalmente, requer uma manutenção especial designada como "Condições árduas".
Combustível diesel parafínico em conformidade com a norma EN15940.
WARNI NG
A utilização de outro tipo de combustível (bio) (óleos vegetais ou de animais, puros ou diluídos, combustível feito em casa, etc.) é estritamente proibido (risco de danos no motor e sistema de combustível).
NOTIC E
Os únicos aditivos de combustível autorizados são os que cumprem com as normas B715001 (gasolina) ou B715000 (diesel).
Diesel a baixa temperatura
A temperaturas inferiores a 0 °C (+32 °F), a formação de parafinas no combustível diesel tipo verão pode comprometer o funcionamento do motor. A estas temperaturas, utilize um combustível diesel próprio para inverno e mantenha o depósito de combustível com mais de 50 % de combustível.A temperaturas inferiores a -15 °C (+5 °F) e para evitar problemas, é melhor estacionar o veículo num local abrigado (garagem aquecida).
Viajar para o estrangeiro
Determinados combustíveis podem danificar o motor do veículo.
Em determinados países, pode ser necessário utilizar um combustível específico (número de octanas, marca, etc.) para garantir o bom funcionamento do motor.Para mais informações, consulte um concessionário.
Reabastecer
Capacidade do depósito de combustível: cerca de 61 litros (gasolina) ou 50 litros (diesel).Reserva: cerca de 6 litros.
Nível baixo de combustível
/2
1 1Quando atingir um nível de combustível baixo, esta luz de aviso acende no painel de instrumentos, sendo acompanhada de uma mensagem e de um sinal sonoro. Quando acender pela primeira vez, cerca de 6 litros que restam no depósito de combustível.Enquanto não acrescentar combustível suficiente, esta luz de aviso aparece sempre que ligar a ignição, sendo acompanhada de uma mensagem e de um sinal sonoro. Durante a condução, esta mensagem e um sinal sonoro serão repetidos com aumento progressivo de frequência à medida que o nível de combustível desce na direção de 0.
Deve reabastecer o mais rapidamente possível para evitar ficar sem combustível.Para mais informações sobre Ficar sem combustível (Diesel), consulte a respetiva secção.

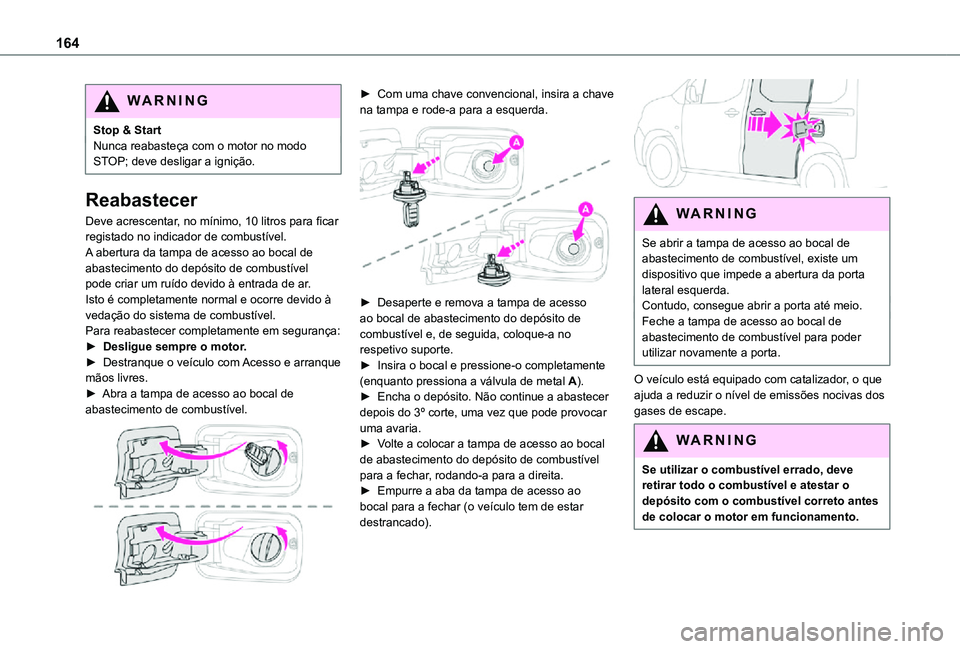

164
WARNI NG
Stop & StartNunca reabasteça com o motor no modo STOP; deve desligar a ignição.
Reabastecer
Deve acrescentar, no mínimo, 10 litros para ficar registado no indicador de combustível.A abertura da tampa de acesso ao bocal de abastecimento do depósito de combustível pode criar um ruído devido à entrada de ar. Isto é completamente normal e ocorre devido à vedação do sistema de combustível.Para reabastecer completamente em segurança:► Desligue sempre o motor.► Destranque o veículo com Acesso e arranque mãos livres.► Abra a tampa de acesso ao bocal de abastecimento de combustível.

► Com uma chave convencional, insira a chave na tampa e rode-a para a esquerda.

► Desaperte e remova a tampa de acesso ao bocal de abastecimento do depósito de combustível e, de seguida, coloque-a no respetivo suporte.► Insira o bocal e pressione-o completamente (enquanto pressiona a válvula de metal A).► Encha o depósito. Não continue a abastecer depois do 3º corte, uma vez que pode provocar uma avaria.► Volte a colocar a tampa de acesso ao bocal
de abastecimento do depósito de combustível para a fechar, rodando-a para a direita.► Empurre a aba da tampa de acesso ao bocal para a fechar (o veículo tem de estar destrancado).

WARNI NG
Se abrir a tampa de acesso ao bocal de abastecimento de combustível, existe um dispositivo que impede a abertura da porta lateral esquerda.Contudo, consegue abrir a porta até meio.Feche a tampa de acesso ao bocal de abastecimento de combustível para poder utilizar novamente a porta.
O veículo está equipado com catalizador, o que ajuda a reduzir o nível de emissões nocivas dos gases de escape.
WARNI NG
Se utilizar o combustível errado, deve retirar todo o combustível e atestar o depósito com o combustível correto antes de colocar o motor em funcionamento.

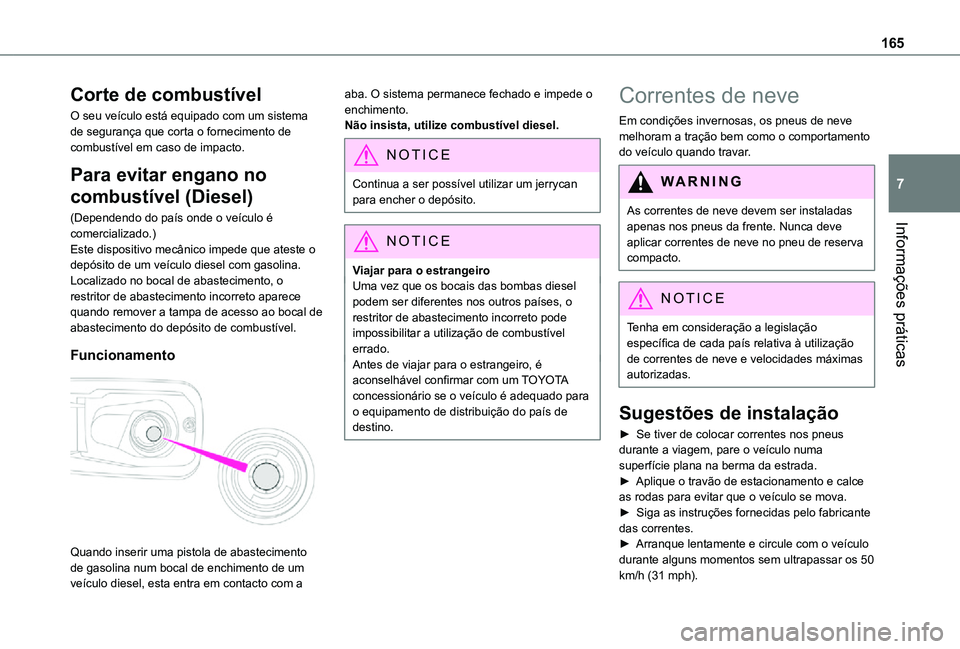

165
Informações práticas
7
Corte de combustível
O seu veículo está equipado com um sistema de segurança que corta o fornecimento de combustível em caso de impacto.
Para evitar engano no
combustível (Diesel)
(Dependendo do país onde o veículo é comercializado.)Este dispositivo mecânico impede que ateste o depósito de um veículo diesel com gasolina.Localizado no bocal de abastecimento, o restritor de abastecimento incorreto aparece quando remover a tampa de acesso ao bocal de abastecimento do depósito de combustível.
Funcionamento

Quando inserir uma pistola de abastecimento de gasolina num bocal de enchimento de um veículo diesel, esta entra em contacto com a
aba. O sistema permanece fechado e impede o enchimento.Não insista, utilize combustível diesel.
NOTIC E
Continua a ser possível utilizar um jerrycan para encher o depósito.
NOTIC E
Viajar para o estrangeiroUma vez que os bocais das bombas diesel podem ser diferentes nos outros países, o restritor de abastecimento incorreto pode impossibilitar a utilização de combustível errado. Antes de viajar para o estrangeiro, é aconselhável confirmar com um TOYOTA concessionário se o veículo é adequado para o equipamento de distribuição do país de destino.
Correntes de neve
Em condições invernosas, os pneus de neve melhoram a tração bem como o comportamento do veículo quando travar.
WARNI NG
As correntes de neve devem ser instaladas apenas nos pneus da frente. Nunca deve aplicar correntes de neve no pneu de reserva
compacto.
NOTIC E
Tenha em consideração a legislação específica de cada país relativa à utilização de correntes de neve e velocidades máximas autorizadas.
Sugestões de instalação
► Se tiver de colocar correntes nos pneus durante a viagem, pare o veículo numa superfície plana na berma da estrada.► Aplique o travão de estacionamento e calce as rodas para evitar que o veículo se mova.► Siga as instruções fornecidas pelo fabricante das correntes.► Arranque lentamente e circule com o veículo
durante alguns momentos sem ultrapassar os 50 km/h (31 mph).

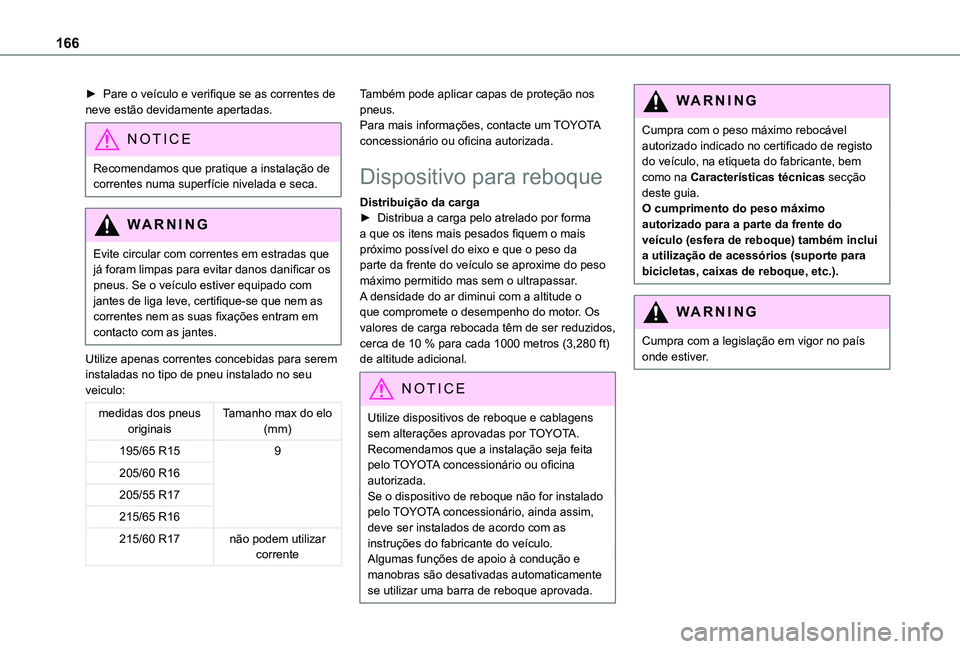

166
► Pare o veículo e verifique se as correntes de neve estão devidamente apertadas.
NOTIC E
Recomendamos que pratique a instalação de correntes numa superfície nivelada e seca.
WARNI NG
Evite circular com correntes em estradas que já foram limpas para evitar danos danificar os pneus. Se o veículo estiver equipado com jantes de liga leve, certifique-se que nem as correntes nem as suas fixações entram em contacto com as jantes.
Utilize apenas correntes concebidas para serem instaladas no tipo de pneu instalado no seu veiculo:
medidas dos pneus originaisTamanho max do elo (mm)
195/65 R159
205/60 R16
205/55 R17
215/65 R16
215/60 R17não podem utilizar corrente
Também pode aplicar capas de proteção nos pneus.Para mais informações, contacte um TOYOTA concessionário ou oficina autorizada.
Dispositivo para reboque
Distribuição da carga► Distribua a carga pelo atrelado por forma a que os itens mais pesados fiquem o mais próximo possível do eixo e que o peso da parte da frente do veículo se aproxime do peso máximo permitido mas sem o ultrapassar.A densidade do ar diminui com a altitude o que compromete o desempenho do motor. Os valores de carga rebocada têm de ser reduzidos, cerca de 10 % para cada 1000 metros (3,280 ft) de altitude adicional.
NOTIC E
Utilize dispositivos de reboque e cablagens sem alterações aprovadas por TOYOTA. Recomendamos que a instalação seja feita pelo TOYOTA concessionário ou oficina autorizada.Se o dispositivo de reboque não for instalado pelo TOYOTA concessionário, ainda assim, deve ser instalados de acordo com as instruções do fabricante do veículo.Algumas funções de apoio à condução e manobras são desativadas automaticamente se utilizar uma barra de reboque aprovada.
WARNI NG
Cumpra com o peso máximo rebocável autorizado indicado no certificado de registo do veículo, na etiqueta do fabricante, bem como na Características técnicas secção deste guia.O cumprimento do peso máximo autorizado para a parte da frente do veículo (esfera de reboque) também inclui a utilização de acessórios (suporte para bicicletas, caixas de reboque, etc.).
WARNI NG
Cumpra com a legislação em vigor no país onde estiver.

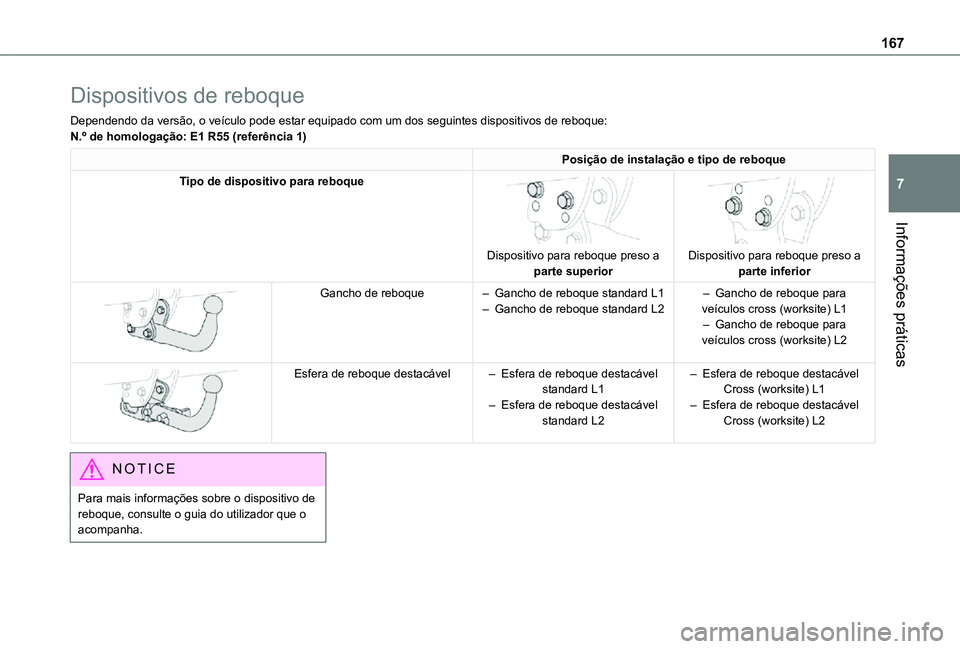

167
Informações práticas
7
Dispositivos de reboque
Dependendo da versão, o veículo pode estar equipado com um dos seguintes dispositivos de reboque:N.º de homologação: E1 R55 (referência 1)
Posição de instalação e tipo de reboque
Tipo de dispositivo para reboque

Dispositivo para reboque preso a parte superior


Dispositivo para reboque preso a parte inferior

Gancho de reboque– Gancho de reboque standard L1– Gancho de reboque standard L2– Gancho de reboque para veículos cross (worksite) L1– Gancho de reboque para veículos cross (worksite) L2


Esfera de reboque destacável– Esfera de reboque destacável standard L1– Esfera de reboque destacável standard L2
– Esfera de reboque destacável Cross (worksite) L1– Esfera de reboque destacável Cross (worksite) L2
NOTIC E
Para mais informações sobre o dispositivo de reboque, consulte o guia do utilizador que o acompanha.

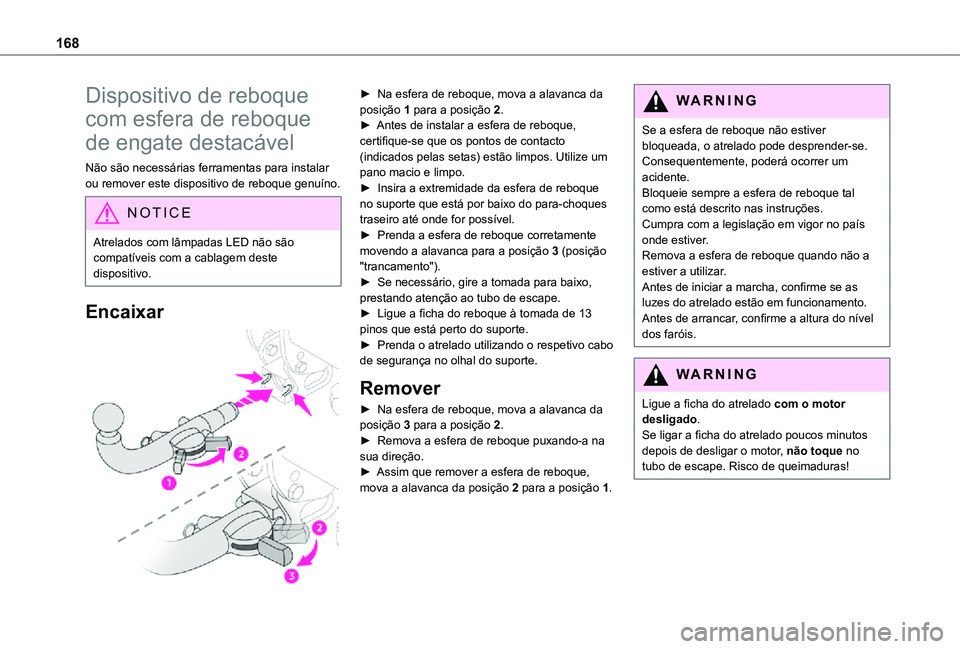

168
Dispositivo de reboque
com esfera de reboque
de engate destacável
Não são necessárias ferramentas para instalar ou remover este dispositivo de reboque genuíno.
NOTIC E
Atrelados com lâmpadas LED não são
compatíveis com a cablagem deste dispositivo.
Encaixar

► Na esfera de reboque, mova a alavanca da posição 1 para a posição 2.► Antes de instalar a esfera de reboque, certifique-se que os pontos de contacto (indicados pelas setas) estão limpos. Utilize um pano macio e limpo.► Insira a extremidade da esfera de reboque no suporte que está por baixo do para-choques traseiro até onde for possível.► Prenda a esfera de reboque corretamente movendo a alavanca para a posição 3 (posição "trancamento").► Se necessário, gire a tomada para baixo, prestando atenção ao tubo de escape.► Ligue a ficha do reboque à tomada de 13 pinos que está perto do suporte. ► Prenda o atrelado utilizando o respetivo cabo de segurança no olhal do suporte.
Remover
► Na esfera de reboque, mova a alavanca da posição 3 para a posição 2.► Remova a esfera de reboque puxando-a na
sua direção.► Assim que remover a esfera de reboque, mova a alavanca da posição 2 para a posição 1.
WARNI NG
Se a esfera de reboque não estiver bloqueada, o atrelado pode desprender-se. Consequentemente, poderá ocorrer um acidente.Bloqueie sempre a esfera de reboque tal como está descrito nas instruções.Cumpra com a legislação em vigor no país onde estiver.Remova a esfera de reboque quando não a estiver a utilizar.Antes de iniciar a marcha, confirme se as luzes do atrelado estão em funcionamento.Antes de arrancar, confirme a altura do nível dos faróis.
WARNI NG
Ligue a ficha do atrelado com o motor desligado.Se ligar a ficha do atrelado poucos minutos depois de desligar o motor, não toque no tubo de escape. Risco de queimaduras!

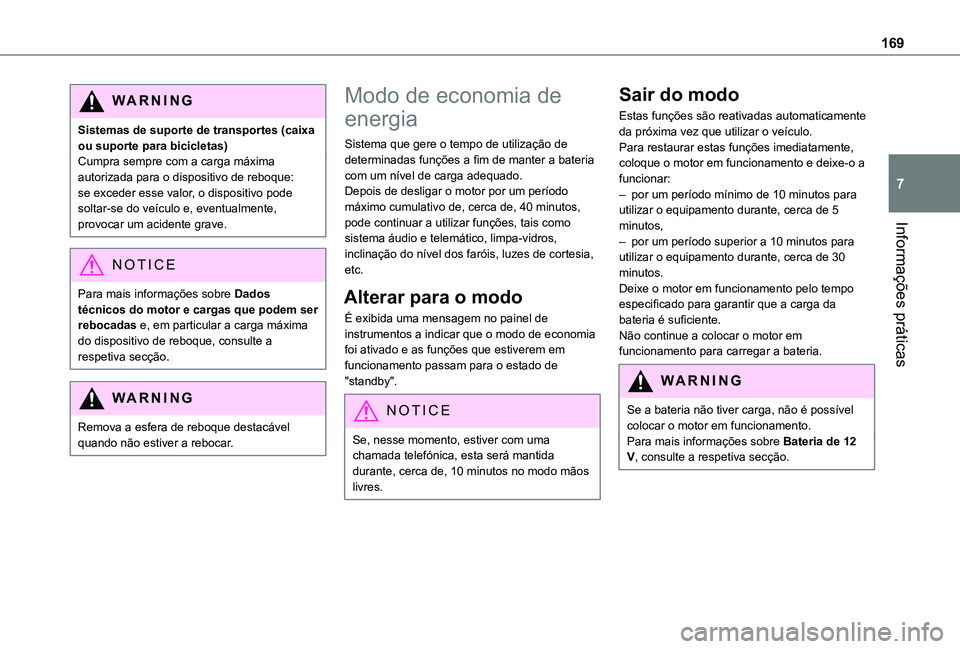

169
Informações práticas
7
WARNI NG
Sistemas de suporte de transportes (caixa ou suporte para bicicletas)Cumpra sempre com a carga máxima autorizada para o dispositivo de reboque: se exceder esse valor, o dispositivo pode soltar-se do veículo e, eventualmente, provocar um acidente grave.
NOTIC E
Para mais informações sobre Dados técnicos do motor e cargas que podem ser rebocadas e, em particular a carga máxima do dispositivo de reboque, consulte a respetiva secção.
WARNI NG
Remova a esfera de reboque destacável quando não estiver a rebocar.
Modo de economia de
energia
Sistema que gere o tempo de utilização de determinadas funções a fim de manter a bateria com um nível de carga adequado.Depois de desligar o motor por um período máximo cumulativo de, cerca de, 40 minutos, pode continuar a utilizar funções, tais como sistema áudio e telemático, limpa-vidros, inclinação do nível dos faróis, luzes de cortesia, etc.
Alterar para o modo
É exibida uma mensagem no painel de instrumentos a indicar que o modo de economia foi ativado e as funções que estiverem em funcionamento passam para o estado de "standby".
NOTIC E
Se, nesse momento, estiver com uma chamada telefónica, esta será mantida durante, cerca de, 10 minutos no modo mãos livres.
Sair do modo
Estas funções são reativadas automaticamente da próxima vez que utilizar o veículo.Para restaurar estas funções imediatamente, coloque o motor em funcionamento e deixe-o a funcionar:– por um período mínimo de 10 minutos para utilizar o equipamento durante, cerca de 5 minutos,– por um período superior a 10 minutos para utilizar o equipamento durante, cerca de 30 minutos.Deixe o motor em funcionamento pelo tempo especificado para garantir que a carga da bateria é suficiente.Não continue a colocar o motor em funcionamento para carregar a bateria.
WARNI NG
Se a bateria não tiver carga, não é possível colocar o motor em funcionamento.Para mais informações sobre Bateria de 12 V, consulte a respetiva secção.

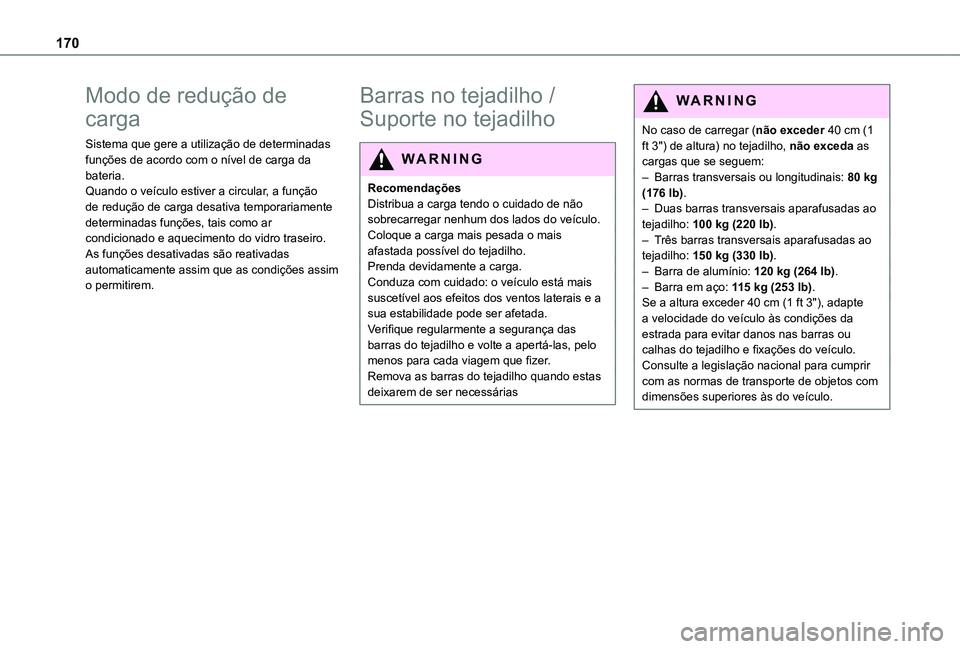

170
Modo de redução de
carga
Sistema que gere a utilização de determinadas funções de acordo com o nível de carga da bateria.Quando o veículo estiver a circular, a função de redução de carga desativa temporariamente determinadas funções, tais como ar condicionado e aquecimento do vidro traseiro.As funções desativadas são reativadas automaticamente assim que as condições assim o permitirem.
Barras no tejadilho /
Suporte no tejadilho
WARNI NG
RecomendaçõesDistribua a carga tendo o cuidado de não sobrecarregar nenhum dos lados do veículo.Coloque a carga mais pesada o mais afastada possível do tejadilho.Prenda devidamente a carga.Conduza com cuidado: o veículo está mais suscetível aos efeitos dos ventos laterais e a sua estabilidade pode ser afetada.Verifique regularmente a segurança das barras do tejadilho e volte a apertá-las, pelo menos para cada viagem que fizer.Remova as barras do tejadilho quando estas deixarem de ser necessárias
WARNI NG
No caso de carregar (não exceder 40 cm (1 ft 3") de altura) no tejadilho, não exceda as cargas que se seguem:– Barras transversais ou longitudinais: 80 kg (176 lb).– Duas barras transversais aparafusadas ao tejadilho: 100 kg (220 lb).– Três barras transversais aparafusadas ao tejadilho: 150 kg (330 lb).– Barra de alumínio: 120 kg (264 lb).– Barra em aço: 115 kg (253 lb).Se a altura exceder 40 cm (1 ft 3"), adapte a velocidade do veículo às condições da estrada para evitar danos nas barras ou calhas do tejadilho e fixações do veículo.Consulte a legislação nacional para cumprir com as normas de transporte de objetos com dimensões superiores às do veículo.
