TOYOTA PROACE CITY VERSO 2021 Bruksanvisningar (in Swedish)
Manufacturer: TOYOTA, Model Year: 2021, Model line: PROACE CITY VERSO, Model: TOYOTA PROACE CITY VERSO 2021Pages: 272, PDF Size: 57.61 MB
Page 1 of 272

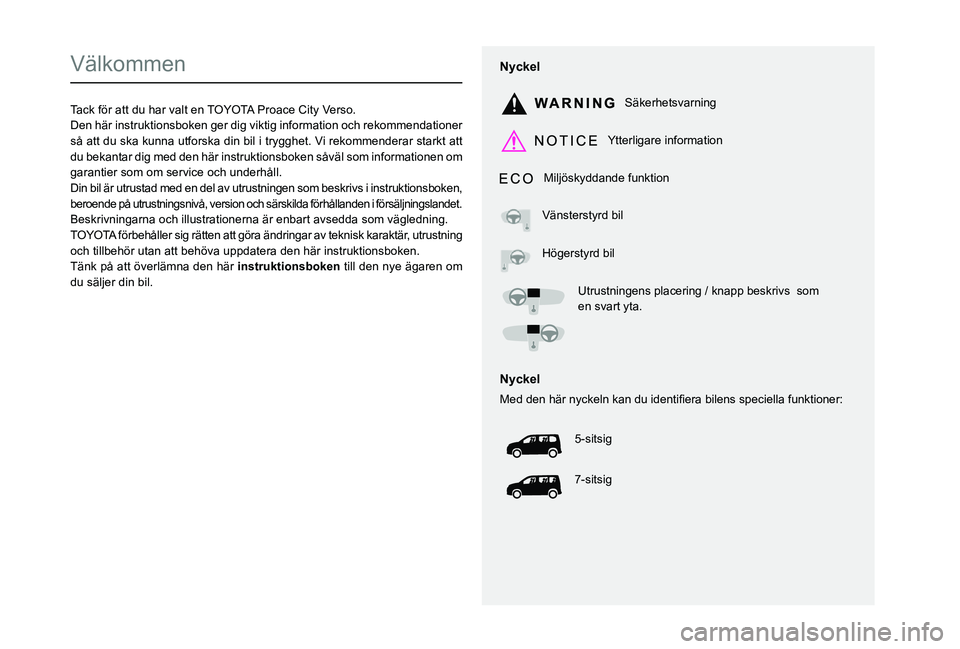

Välkommen
Tack för att du har valt en TOYOTA Proace City Verso.Den här instruktionsboken ger dig viktig information och rekommendationer så att du ska kunna utforska din bil i trygghet. Vi rekommenderar starkt att du bekantar dig med den här instruktionsboken såväl som informationen om garantier som om service och underhåll.Din bil är utrustad med en del av utrustningen som beskrivs i instruktionsboken, beroende på utrustningsnivå, version och särskilda förhållanden i försäljningslandet.Beskrivningarna och illustrationerna är enbart avsedda som vägledning.TOYOTA förbehåller sig rätten att göra ändringar av teknisk karaktär, utrustning
och tillbehör utan att behöva uppdatera den här instruktionsboken.Tänk på att överlämna den här itill den nye ägaren om du säljer din bil.
Nyckel
Säkerhetsvarning
Ytterligare information
Miljöskyddande funktion
Vänsterstyrd bil
Högerstyrd bil
Utrustningens placering / knapp beskrivs som en svart yta.
Nyckel
00300048004700030047004800510003004B006C005500030051005C0046004E0048004F00510003004E004400510003004700580003004C0047004800510057004C00BF00480055004400030045004C004F00480051005600030056005300480046004C0048004F004F00440003004900580051004E0057004C0052005100480055001D
5-sitsig
7-sitsig

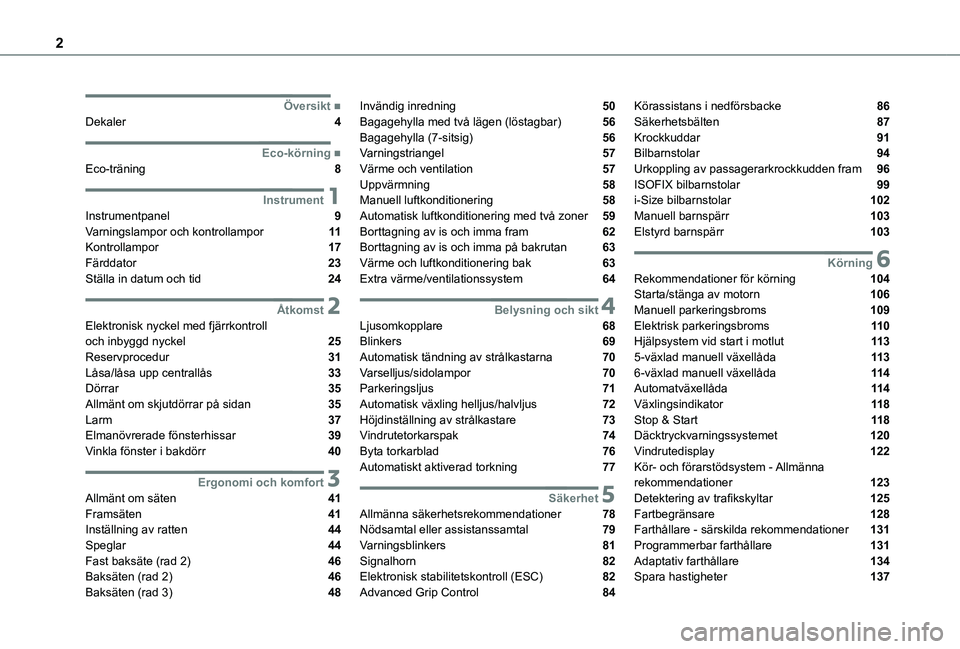

Page 2 of 272
2
■ÖversiktDekaler 4
■Eco-körningEco-träning 8
1InstrumentInstrumentpanel 9Varningslampor och kontrollampor 11Kontrollampor 17Färddator 23Ställa in datum och tid 24
2ÅtkomstElektronisk nyckel med fjärrkontroll och inbyggd nyckel 25Reservprocedur 31Låsa/låsa upp centrallås 33Dörrar 35Allmänt om skjutdörrar på sidan 35Larm 37Elmanövrerade fönsterhissar 39
Vinkla fönster i bakdörr 40
3Ergonomi och komfortAllmänt om säten 41Framsäten 41Inställning av ratten 44Speglar 44Fast baksäte (rad 2) 46Baksäten (rad 2) 46Baksäten (rad 3) 48
Invändig inredning 50Bagagehylla med två lägen (löstagbar) 56Bagagehylla (7-sitsig) 56Varningstriangel 57Värme och ventilation 57Uppvärmning 58Manuell luftkonditionering 58Automatisk luftkonditionering med två zoner 59Borttagning av is och imma fram 62Borttagning av is och imma på bakrutan 63Värme och luftkonditionering bak 63Extra värme/ventilationssystem 64
4Belysning och siktLjusomkopplare 68Blinkers 69Automatisk tändning av strålkastarna 70Varselljus/sidolampor 70Parkeringsljus 71Automatisk växling helljus/halvljus 72Höjdinställning av strålkastare 73Vindrutetorkarspak 74
Byta torkarblad 76Automatiskt aktiverad torkning 77
5SäkerhetAllmänna säkerhetsrekommendationer 78Nödsamtal eller assistanssamtal 79Varningsblinkers 81Signalhorn 82Elektronisk stabilitetskontroll (ESC) 82Advanced Grip Control 84
Körassistans i nedförsbacke 86Säkerhetsbälten 87Krockkuddar 91Bilbarnstolar 94Urkoppling av passagerarkrockkudden fram 96ISOFIX bilbarnstolar 99i-Size bilbarnstolar 102Manuell barnspärr 103Elstyrd barnspärr 103
6KörningRekommendationer för körning 104Starta/stänga av motorn 106Manuell parkeringsbroms 109Elektrisk parkeringsbroms 11 0Hjälpsystem vid start i motlut 11 35-växlad manuell växellåda 11 36-växlad manuell växellåda 11 4Automatväxellåda 11 4Växlingsindikator 11 8Stop & Start 11 8Däcktryckvarningssystemet 120
Vindrutedisplay 122Kör- och förarstödsystem - Allmänna rekommendationer 123Detektering av trafikskyltar 125Fartbegränsare 128Farthållare - särskilda rekommendationer 131Programmerbar farthållare 131Adaptativ farthållare 134Spara hastigheter 137

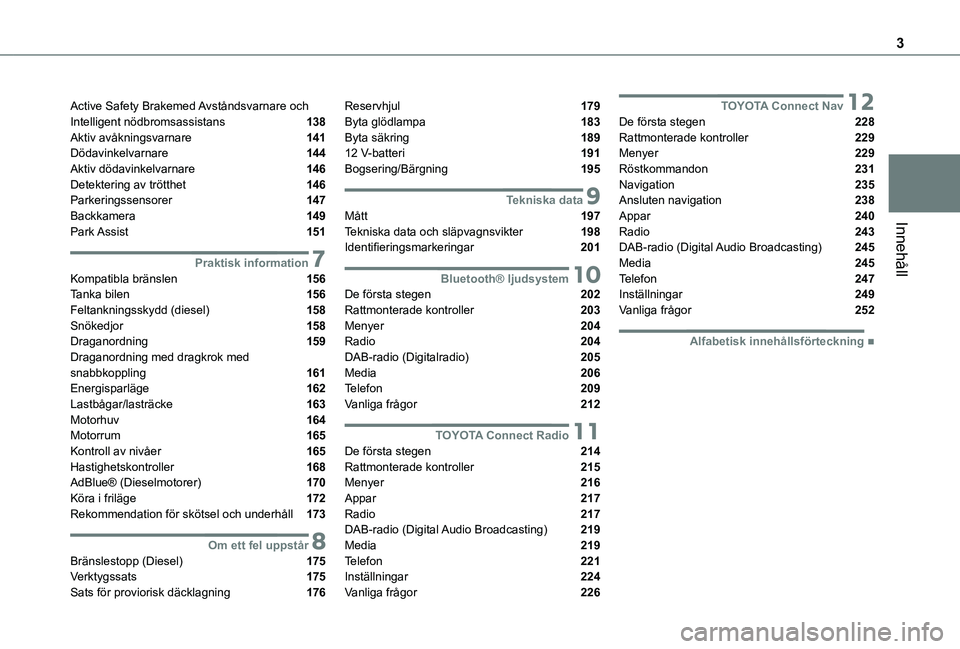

Page 3 of 272
3
Innehåll
Active Safety Brakemed Avståndsvarnare och Intelligent nödbromsassistans 138Aktiv avåkningsvarnare 141Dödavinkelvarnare 144Aktiv dödavinkelvarnare 146Detektering av trötthet 146Parkeringssensorer 147Backkamera 149Park Assist 151
7Praktisk informationKompatibla bränslen 156Tanka bilen 156Feltankningsskydd (diesel) 158Snökedjor 158Draganordning 159Draganordning med dragkrok med snabbkoppling 161Energisparläge 162Lastbågar/lasträcke 163Motorhuv 164Motorrum 165
Kontroll av nivåer 165Hastighetskontroller 168AdBlue® (Dieselmotorer) 170Köra i friläge 172Rekommendation för skötsel och underhåll 173
8Om ett fel uppstårBränslestopp (Diesel) 175Verktygssats 175Sats för proviorisk däcklagning 176
Reservhjul 179Byta glödlampa 183Byta säkring 18912 V-batteri 191Bogsering/Bärgning 195
9Tekniska dataMått 197Tekniska data och släpvagnsvikter 198Identifieringsmarkeringar 201
10Bluetooth® ljudsystemDe första stegen 202Rattmonterade kontroller 203Menyer 204Radio 204DAB-radio (Digitalradio) 205Media 206Telefon 209Vanliga frågor 212
11TOYOTA Connect Radio
De första stegen 214Rattmonterade kontroller 215Menyer 216Appar 217Radio 217DAB-radio (Digital Audio Broadcasting) 219Media 219Telefon 221Inställningar 224Vanliga frågor 226
12TOYOTA Connect NavDe första stegen 228Rattmonterade kontroller 229Menyer 229Röstkommandon 231Navigation 235Ansluten navigation 238Appar 240Radio 243DAB-radio (Digital Audio Broadcasting) 245Media 245Telefon 247Inställningar 249Vanliga frågor 252
■Alfabetisk innehållsförteckning
Page 4 of 272
4

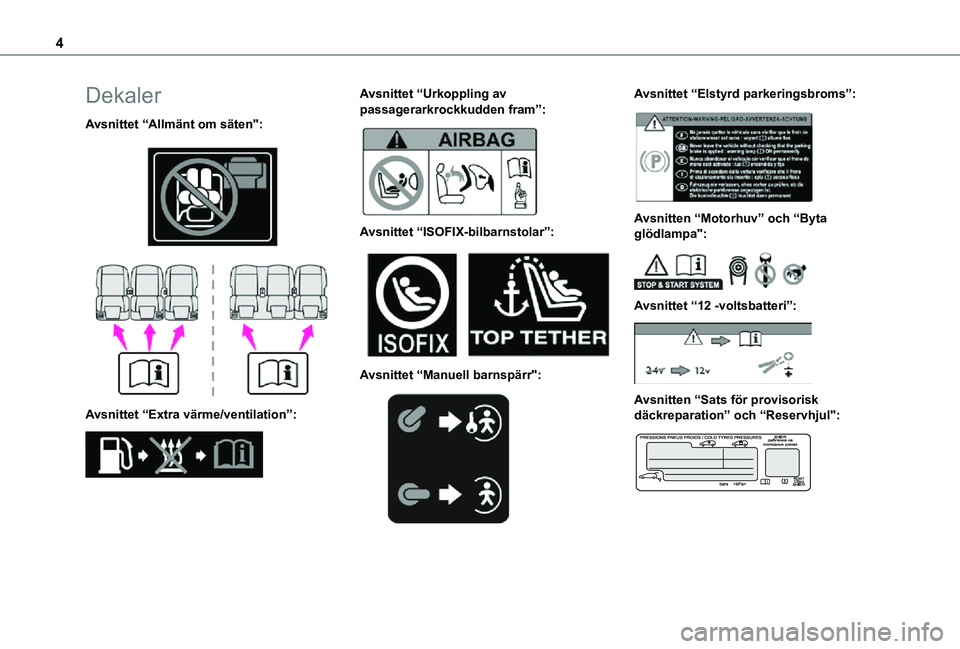

Dekaler
Avsnittet “Allmänt om säten":
Avsnittet “Extra värme/ventilation”:
Avsnittet “Urkoppling av passagerarkrockkudden fram”:
Avsnittet “ISOFIX-bilbarnstolar”:
Avsnittet “Manuell barnspärr":
Avsnittet “Elstyrd parkeringsbroms”:
Avsnitten “Motorhuv” och “Byta glödlampa":
Avsnittet “12 -voltsbatteri”:
Avsnitten “Sats för provisorisk däckreparation” och “Reservhjul":
Page 5 of 272
5

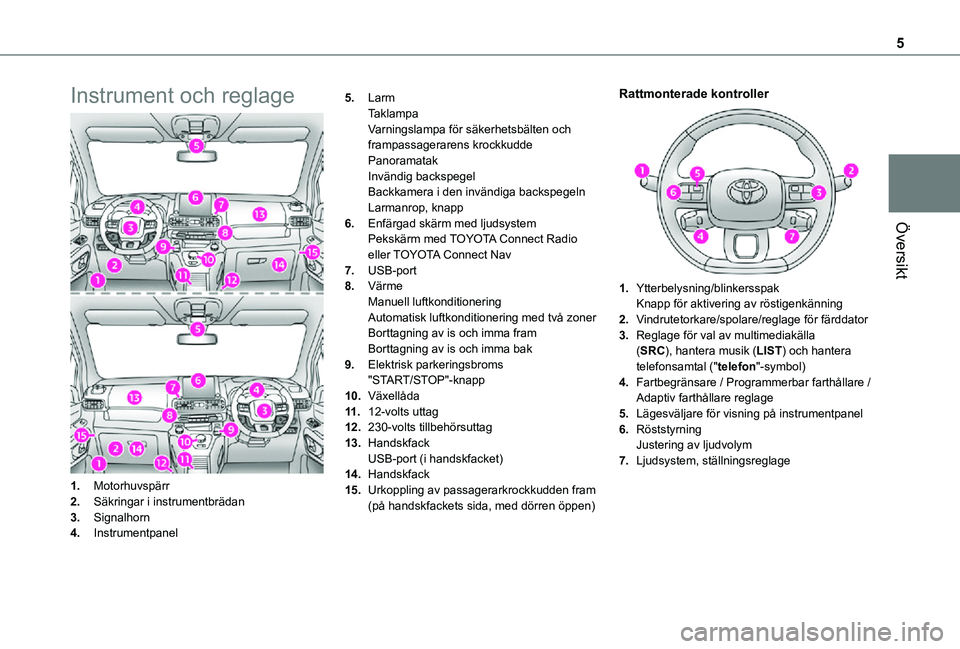

Översikt
Instrument och reglage
1.Motorhuvspärr
2.Säkringar i instrumentbrädan
3.Signalhorn
4.Instrumentpanel
5.LarmTaklampaVarningslampa för säkerhetsbälten och frampassagerarens krockkuddePanoramatakInvändig backspegelBackkamera i den invändiga backspegelnLarmanrop, knapp
6.Enfärgad skärm med ljudsystemPekskärm med TOYOTA Connect Radio
eller TOYOTA Connect Nav
7.USB-port
8.VärmeManuell luftkonditioneringAutomatisk luftkonditionering med två zonerBorttagning av is och imma framBorttagning av is och imma bak
9.Elektrisk parkeringsbroms"START/STOP"-knapp
10.Växellåda
11 .12-volts uttag
12.230-volts tillbehörsuttag
13.HandskfackUSB-port (i handskfacket)
14.Handskfack
15.Urkoppling av passagerarkrockkudden fram (på handskfackets sida, med dörren öppen)
Rattmonterade kontroller
1.Ytterbelysning/blinkersspakKnapp för aktivering av röstigenkänning
2.Vindrutetorkare/spolare/reglage för färddator
3.Reglage för val av multimediakälla (SRC), hantera musik (LIST) och hantera telefonsamtal ("telefon"-symbol)
4.Fartbegränsare / Programmerbar farthållare / Adaptiv farthållare reglage
5.Lägesväljare för visning på instrumentpanel
6.RöststyrningJustering av ljudvolym
7.Ljudsystem, ställningsreglage
Page 6 of 272
6

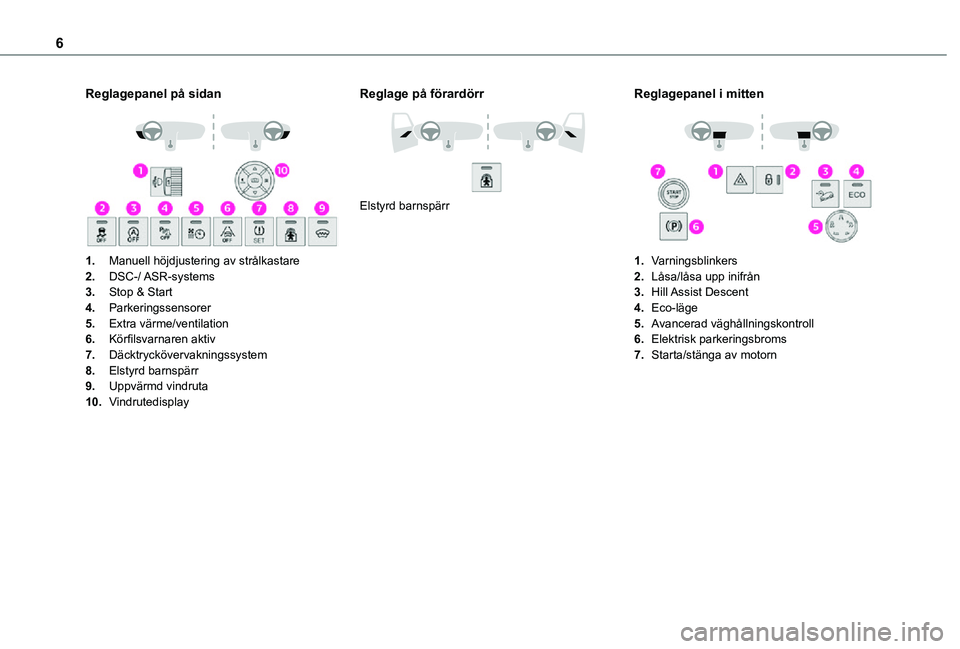

Reglagepanel på sidan
1.Manuell höjdjustering av strålkastare
2.DSC-/ ASR-systems
3.Stop & Start
4.Parkeringssensorer
5.Extra värme/ventilation
6.Körfilsvarnaren aktiv
7.Däcktryckövervakningssystem
8.Elstyrd barnspärr
9.Uppvärmd vindruta
10.Vindrutedisplay
Reglage på förardörr
Elstyrd barnspärr
Reglagepanel i mitten
1.Varningsblinkers
2.Låsa/låsa upp inifrån
3.Hill Assist Descent
4.Eco-läge
5.Avancerad väghållningskontroll
6.Elektrisk parkeringsbroms
7.Starta/stänga av motorn
Page 7 of 272
7

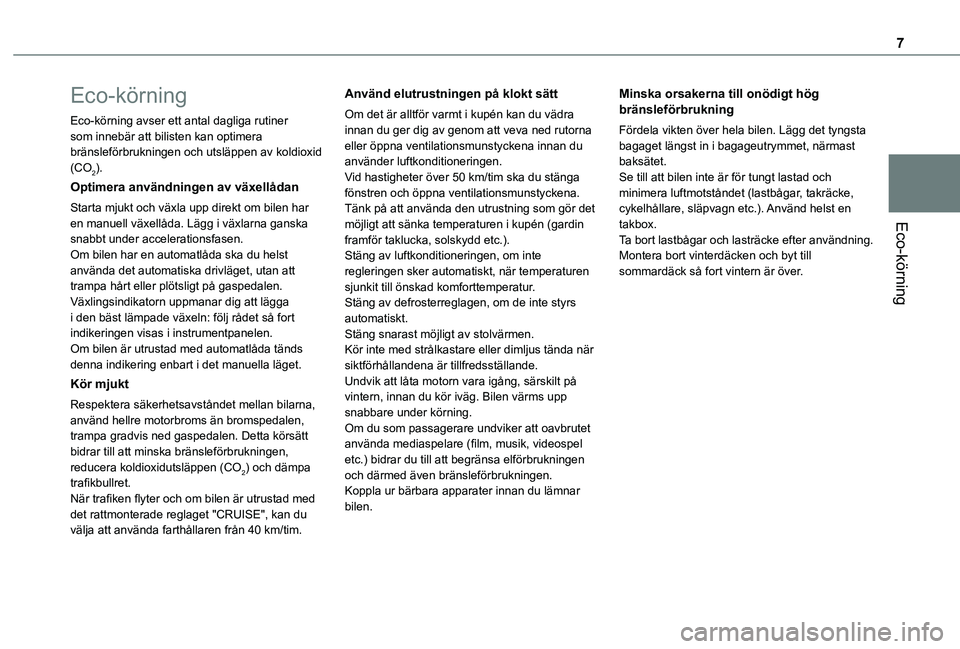

Eco-körning
Eco-körning
Eco-körning avser ett antal dagliga rutiner som innebär att bilisten kan optimera bränsleförbrukningen och utsläppen av koldioxid (CO2).
Optimera användningen av växellådan
Starta mjukt och växla upp direkt om bilen har en manuell växellåda. Lägg i växlarna ganska snabbt under accelerationsfasen.Om bilen har en automatlåda ska du helst använda det automatiska drivläget, utan att trampa hårt eller plötsligt på gaspedalen.Växlingsindikatorn uppmanar dig att lägga i den bäst lämpade växeln: följ rådet så fort indikeringen visas i instrumentpanelen.Om bilen är utrustad med automatlåda tänds denna indikering enbart i det manuella läget.
Kör mjukt
Respektera säkerhetsavståndet mellan bilarna, använd hellre motorbroms än bromspedalen, trampa gradvis ned gaspedalen. Detta körsätt
bidrar till att minska bränsleförbrukningen, reducera koldioxidutsläppen (CO2) och dämpa trafikbullret.När trafiken flyter och om bilen är utrustad med det rattmonterade reglaget "CRUISE", kan du välja att använda farthållaren från 40 km/tim.
Använd elutrustningen på klokt sätt
Om det är alltför varmt i kupén kan du vädra innan du ger dig av genom att veva ned rutorna eller öppna ventilationsmunstyckena innan du använder luftkonditioneringen.Vid hastigheter över 50 km/tim ska du stänga fönstren och öppna ventilationsmunstyckena.Tänk på att använda den utrustning som gör det möjligt att sänka temperaturen i kupén (gardin framför taklucka, solskydd etc.).Stäng av luftkonditioneringen, om inte regleringen sker automatiskt, när temperaturen sjunkit till önskad komforttemperatur.Stäng av defrosterreglagen, om de inte styrs automatiskt.Stäng snarast möjligt av stolvärmen.Kör inte med strålkastare eller dimljus tända när siktförhållandena är tillfredsställande.Undvik att låta motorn vara igång, särskilt på vintern, innan du kör iväg. Bilen värms upp snabbare under körning.Om du som passagerare undviker att oavbrutet använda mediaspelare (film, musik, videospel
etc.) bidrar du till att begränsa elförbrukningen och därmed även bränsleförbrukningen. Koppla ur bärbara apparater innan du lämnar bilen.
Minska orsakerna till onödigt hög bränsleförbrukning
Fördela vikten över hela bilen. Lägg det tyngsta bagaget längst in i bagageutrymmet, närmast baksätet.Se till att bilen inte är för tungt lastad och minimera luftmotståndet (lastbågar, takräcke, cykelhållare, släpvagn etc.). Använd helst en takbox.Ta bort lastbågar och lasträcke efter användning.Montera bort vinterdäcken och byt till sommardäck så fort vintern är över.
Page 8 of 272
8
Följ anvisningarna för underhåll
Kontrollera regelbundet däcktrycket när däcken är kalla, se däcktrycksdekalen som sitter i dörröppningen på förarsidan.Denna kontroll ska särskilt göras:– före en lång resa.– vid varje årstidsväxling.– när bilen har stått oanvänd under en längre period.Glöm inte att också kontrollera reservhjulet och släpvagnens eller husvagnens däck.Utför regelbundet service på din bil (olja, oljefilter, luftfilter, kupéfilter etc.) och följ intervallerna för rekommenderade åtgärder som anges i biltillverkarens serviceschema.Med dieselmotor, om SCR-systemet är defekt blir din bil förorenande. Åk omedelbart till en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning så att utsläppen av kväveoxider kan återställas till tillåtna nivåer.För att det inte ska rinna över när du tankar bör du inte fortsätta efter att bränslemunstycket har
stoppat för tredje gången.När du börjar köra din nya bil, är det inte förrän efter de första 3 000 kilometerna som du kommer att märka en större regelbundenhet i din genomsnittliga bränsleförbrukning.
Eco-läge
Det här läget optimerar värme och luftkonditionering i syfte att minska bränsleförbrukningen.
Aktivering/inaktivering
► Tryck på den här knappen för att inaktivera eller aktivera det här läget.Kontrollampan tänds när systemet är aktiverat.
Eco-träning
Den här funktionen ger råd och information i syfte att hjälpa dig använda en mer ekonomisk och miljövänlig körstil.Systemet tar hänsyn till ett antal parametrar, inklusive bromsoptimering, accelerationshantering, växling, däcktryck och användning av värme/luftkonditioneringssystemen.
Information som visas på instrumentpanelen
Genom att välja fliken "Eco-träning" på mittdisplayen på instrumentpanelen med matrisvisning kan du bedöma din körstil i realtid med bromsnings- och accelerationsindikatorer.
Information som visas på pekskärmen
De fyra flikarna - "Tripp", "Luftkonditionering", "Underhåll" och "Körning" - innehåller råd så att du kan optimera din körstil.Information som hänför sig till körstilen kan också visas i realtid.
Under fliken "Rapport" görs en bedömning av din dagliga körstil och du får en totalbedömning för veckan.Rapporten kan när som helst nollställas med en tryckning på "Nollställ".Med TOYOTA Connect Radio► På menyn "Appar", välj "Eco-träning".Med TOYOTA Connect Nav► I "Connect-App"-menyn, därefter
fliken "Vehicle Apps", välj "Eco-träning".
Page 9 of 272
9

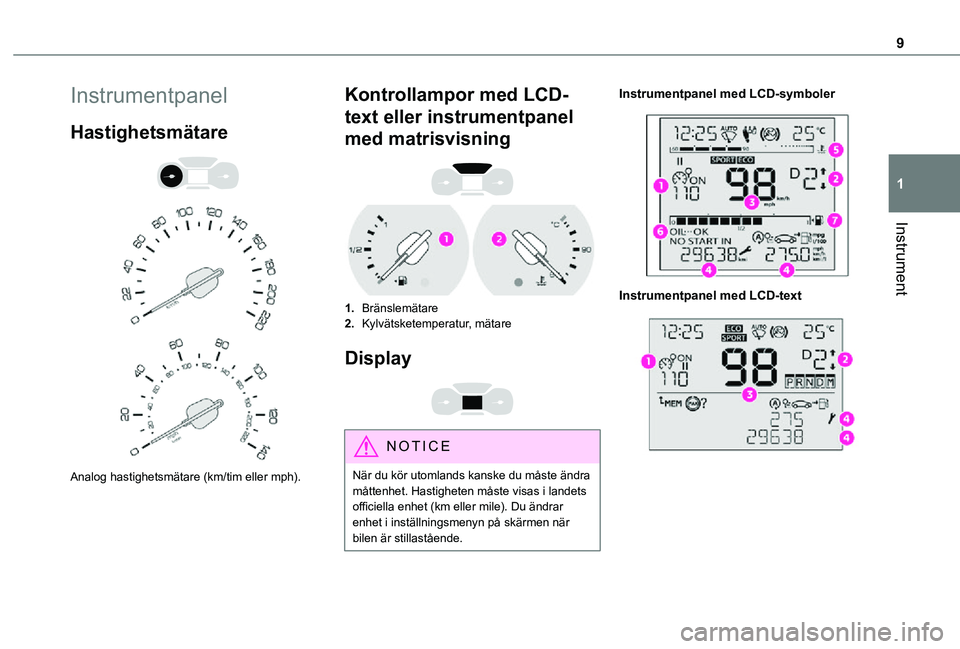

Instrument
1
Instrumentpanel
Hastighetsmätare
Analog hastighetsmätare (km/tim eller mph).
Kontrollampor med LCD-
text eller instrumentpanel
med matrisvisning
1.Bränslemätare
2.Kylvätsketemperatur, mätare
Display
NOTIC E
När du kör utomlands kanske du måste ändra måttenhet. Hastigheten måste visas i landets officiella enhet (km eller mile). Du ändrar enhet i inställningsmenyn på skärmen när bilen är stillastående.
Instrumentpanel med LCD-symboler
Instrumentpanel med LCD-text
Page 10 of 272
10

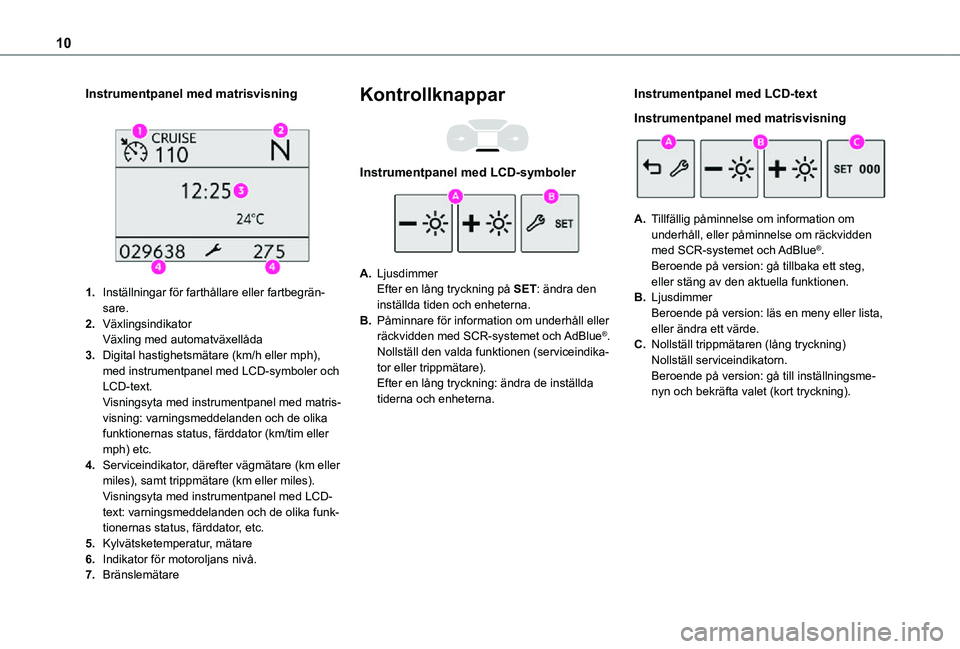

Instrumentpanel med matrisvisning
1.Inställningar för farthållare eller fartbegrän-sare.
2.VäxlingsindikatorVäxling med automatväxellåda
3.Digital hastighetsmätare (km/h eller mph), med instrumentpanel med LCD-symboler och LCD-text.Visningsyta med instrumentpanel med matris-visning: varningsmeddelanden och de olika funktionernas status, färddator (km/tim eller
mph) etc.
4.Serviceindikator, därefter vägmätare (km eller miles), samt trippmätare (km eller miles).Visningsyta med instrumentpanel med LCD-text: varningsmeddelanden och de olika funk-tionernas status, färddator, etc.
5.Kylvätsketemperatur, mätare
6.Indikator för motoroljans nivå.
7.Bränslemätare
Kontrollknappar
Instrumentpanel med LCD-symboler
A.LjusdimmerEfter en lång tryckning på SET: ändra den inställda tiden och enheterna.
B.Påminnare för information om underhåll eller räckvidden med SCR-systemet och AdBlue®.Nollställ den valda funktionen (serviceindika-tor eller trippmätare).Efter en lång tryckning: ändra de inställda tiderna och enheterna.
Instrumentpanel med LCD-text
Instrumentpanel med matrisvisning
A.Tillfällig påminnelse om information om underhåll, eller påminnelse om räckvidden
med SCR-systemet och AdBlue®.Beroende på version: gå tillbaka ett steg, eller stäng av den aktuella funktionen.
B.LjusdimmerBeroende på version: läs en meny eller lista, eller ändra ett värde.
C.Nollställ trippmätaren (lång tryckning)Nollställ serviceindikatorn.Beroende på version: gå till inställningsme-nyn och bekräfta valet (kort tryckning).
