TOYOTA PROACE CITY VERSO 2021 Manual de utilização (in Portuguese)

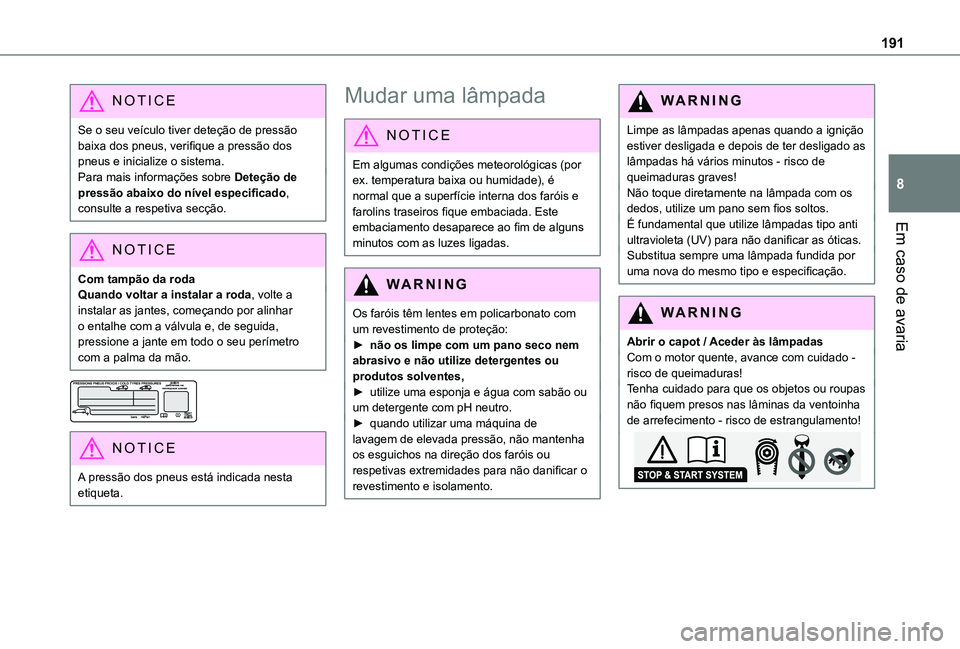

191
Em caso de avaria
8
NOTIC E
Se o seu veículo tiver deteção de pressão baixa dos pneus, verifique a pressão dos pneus e inicialize o sistema.Para mais informações sobre Deteção de pressão abaixo do nível especificado, consulte a respetiva secção.
NOTIC E
Com tampão da rodaQuando voltar a instalar a roda, volte a instalar as jantes, começando por alinhar o entalhe com a válvula e, de seguida, pressione a jante em todo o seu perímetro com a palma da mão.


NOTIC E
A pressão dos pneus está indicada nesta etiqueta.
Mudar uma lâmpada
NOTIC E
Em algumas condições meteorológicas (por ex. temperatura baixa ou humidade), é normal que a superfície interna dos faróis e farolins traseiros fique embaciada. Este embaciamento desaparece ao fim de alguns minutos com as luzes ligadas.
WARNI NG
Os faróis têm lentes em policarbonato com um revestimento de proteção:► não os limpe com um pano seco nem abrasivo e não utilize detergentes ou produtos solventes,► utilize uma esponja e água com sabão ou um detergente com pH neutro.► quando utilizar uma máquina de lavagem de elevada pressão, não mantenha
os esguichos na direção dos faróis ou respetivas extremidades para não danificar o revestimento e isolamento.
WARNI NG
Limpe as lâmpadas apenas quando a ignição estiver desligada e depois de ter desligado as lâmpadas há vários minutos - risco de queimaduras graves!Não toque diretamente na lâmpada com os dedos, utilize um pano sem fios soltos. É fundamental que utilize lâmpadas tipo anti ultravioleta (UV) para não danificar as óticas.Substitua sempre uma lâmpada fundida por uma nova do mesmo tipo e especificação.
WARNI NG
Abrir o capot / Aceder às lâmpadasCom o motor quente, avance com cuidado - risco de queimaduras!Tenha cuidado para que os objetos ou roupas não fiquem presos nas lâminas da ventoinha de arrefecimento - risco de estrangulamento!

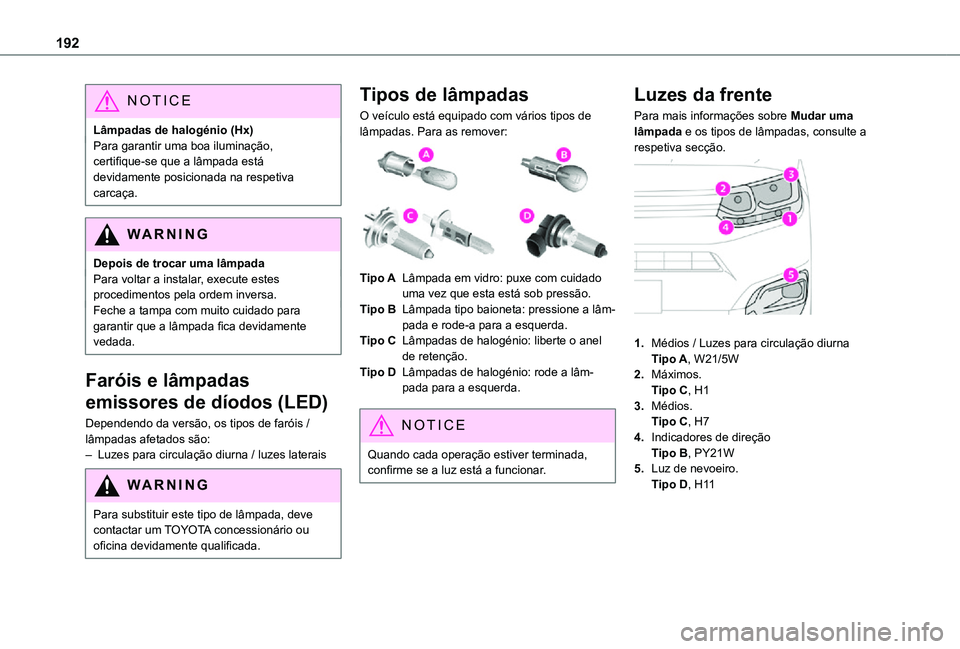

192
NOTIC E
Lâmpadas de halogénio (Hx)Para garantir uma boa iluminação, certifique-se que a lâmpada está devidamente posicionada na respetiva carcaça.
WARNI NG
Depois de trocar uma lâmpadaPara voltar a instalar, execute estes procedimentos pela ordem inversa.Feche a tampa com muito cuidado para garantir que a lâmpada fica devidamente vedada.
Faróis e lâmpadas
emissores de díodos (LED)
Dependendo da versão, os tipos de faróis / lâmpadas afetados são:
– Luzes para circulação diurna / luzes laterais
WARNI NG
Para substituir este tipo de lâmpada, deve contactar um TOYOTA concessionário ou oficina devidamente qualificada.
Tipos de lâmpadas
O veículo está equipado com vários tipos de lâmpadas. Para as remover:

Tipo ALâmpada em vidro: puxe com cuidado uma vez que esta está sob pressão.
Tipo BLâmpada tipo baioneta: pressione a lâm-pada e rode-a para a esquerda.
Tipo CLâmpadas de halogénio: liberte o anel de retenção.
Tipo DLâmpadas de halogénio: rode a lâm-pada para a esquerda.
NOTIC E
Quando cada operação estiver terminada, confirme se a luz está a funcionar.
Luzes da frente
Para mais informações sobre Mudar uma lâmpada e os tipos de lâmpadas, consulte a respetiva secção.

1.Médios / Luzes para circulação diurnaTipo A, W21/5W
2.Máximos.Tipo C, H1
3.Médios.Tipo C, H7
4.Indicadores de direçãoTipo B, PY21W
5.Luz de nevoeiro.Tipo D, H11

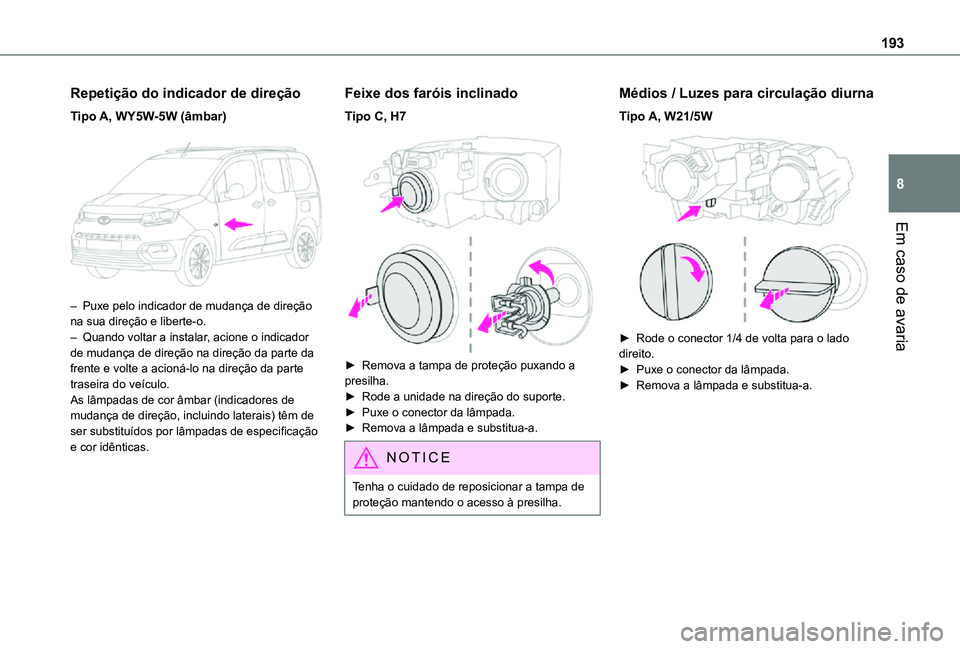

193
Em caso de avaria
8
Repetição do indicador de direção
Tipo A, WY5W-5W (âmbar)

– Puxe pelo indicador de mudança de direção na sua direção e liberte-o. – Quando voltar a instalar, acione o indicador de mudança de direção na direção da parte da frente e volte a acioná-lo na direção da parte traseira do veículo.As lâmpadas de cor âmbar (indicadores de mudança de direção, incluindo laterais) têm de ser substituídos por lâmpadas de especificação e cor idênticas.
Feixe dos faróis inclinado
Tipo C, H7

► Remova a tampa de proteção puxando a presilha. ► Rode a unidade na direção do suporte.► Puxe o conector da lâmpada.► Remova a lâmpada e substitua-a.
NOTIC E
Tenha o cuidado de reposicionar a tampa de proteção mantendo o acesso à presilha.
Médios / Luzes para circulação diurna
Tipo A, W21/5W

► Rode o conector 1/4 de volta para o lado direito.► Puxe o conector da lâmpada.► Remova a lâmpada e substitua-a.

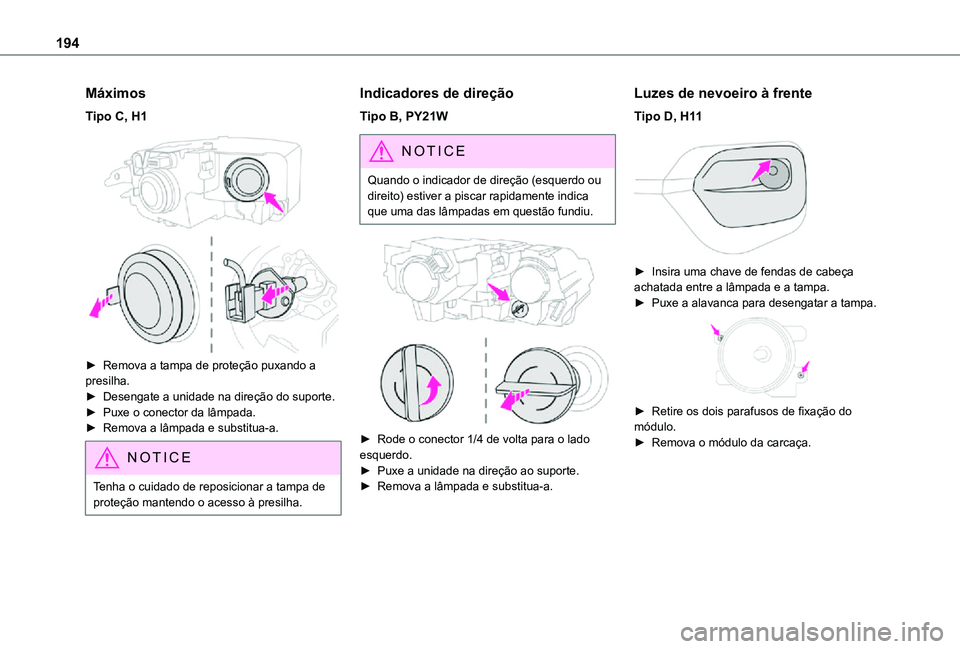

194
Máximos
Tipo C, H1

► Remova a tampa de proteção puxando a presilha.► Desengate a unidade na direção do suporte.► Puxe o conector da lâmpada.► Remova a lâmpada e substitua-a.
NOTIC E
Tenha o cuidado de reposicionar a tampa de proteção mantendo o acesso à presilha.
Indicadores de direção
Tipo B, PY21W
NOTIC E
Quando o indicador de direção (esquerdo ou direito) estiver a piscar rapidamente indica que uma das lâmpadas em questão fundiu.


► Rode o conector 1/4 de volta para o lado esquerdo.► Puxe a unidade na direção ao suporte.
► Remova a lâmpada e substitua-a.
Luzes de nevoeiro à frente
Tipo D, H11

► Insira uma chave de fendas de cabeça achatada entre a lâmpada e a tampa.► Puxe a alavanca para desengatar a tampa.

► Retire os dois parafusos de fixação do módulo.► Remova o módulo da carcaça.

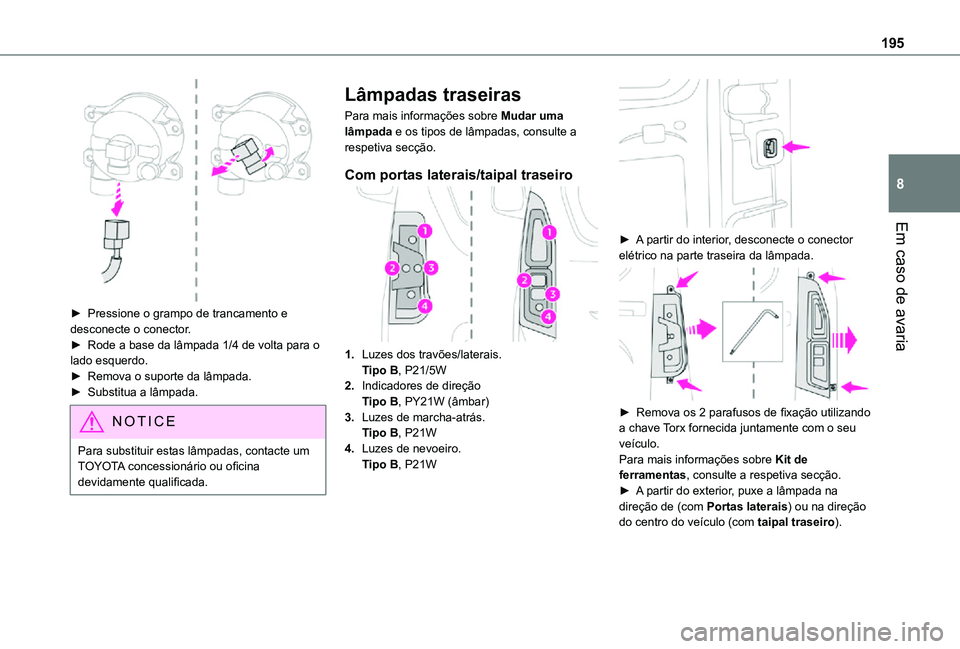

195
Em caso de avaria
8

► Pressione o grampo de trancamento e desconecte o conector. ► Rode a base da lâmpada 1/4 de volta para o lado esquerdo.► Remova o suporte da lâmpada.► Substitua a lâmpada.
NOTIC E
Para substituir estas lâmpadas, contacte um TOYOTA concessionário ou oficina devidamente qualificada.
Lâmpadas traseiras
Para mais informações sobre Mudar uma lâmpada e os tipos de lâmpadas, consulte a respetiva secção.
Com portas laterais/taipal traseiro
1.Luzes dos travões/laterais.Tipo B, P21/5W
2.Indicadores de direçãoTipo B, PY21W (âmbar)
3.Luzes de marcha-atrás.Tipo B, P21W
4.Luzes de nevoeiro.Tipo B, P21W

► A partir do interior, desconecte o conector elétrico na parte traseira da lâmpada.

► Remova os 2 parafusos de fixação utilizando a chave Torx fornecida juntamente com o seu veículo.Para mais informações sobre Kit de ferramentas, consulte a respetiva secção.► A partir do exterior, puxe a lâmpada na direção de (com Portas laterais) ou na direção do centro do veículo (com taipal traseiro).

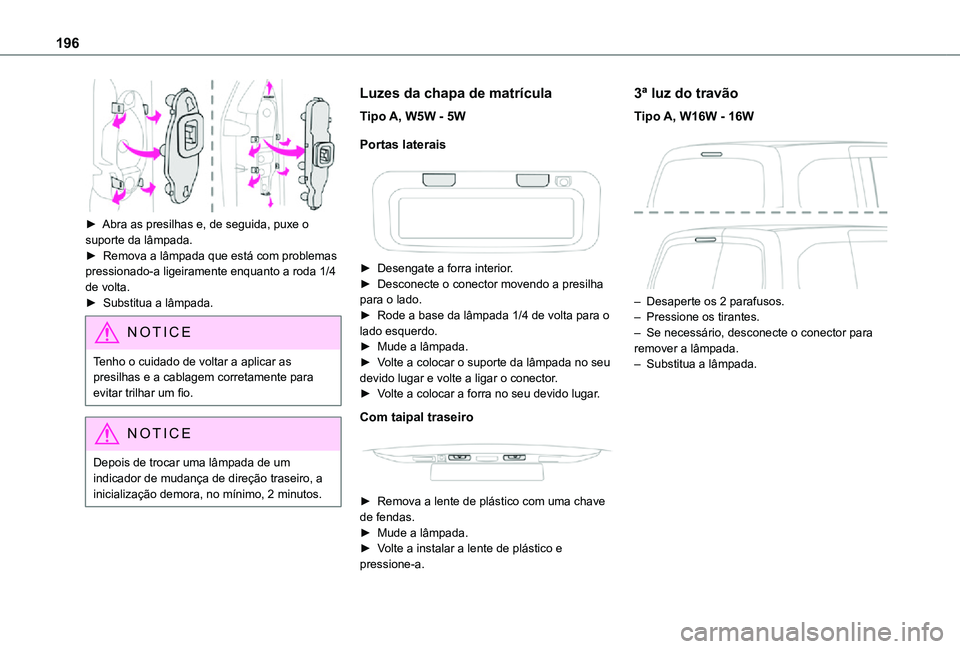

196

► Abra as presilhas e, de seguida, puxe o suporte da lâmpada.► Remova a lâmpada que está com problemas pressionado-a ligeiramente enquanto a roda 1/4 de volta.► Substitua a lâmpada.
NOTIC E
Tenho o cuidado de voltar a aplicar as presilhas e a cablagem corretamente para evitar trilhar um fio.
NOTIC E
Depois de trocar uma lâmpada de um indicador de mudança de direção traseiro, a inicialização demora, no mínimo, 2 minutos.
Luzes da chapa de matrícula
Tipo A, W5W - 5W
Portas laterais


► Desengate a forra interior.► Desconecte o conector movendo a presilha para o lado.► Rode a base da lâmpada 1/4 de volta para o lado esquerdo.► Mude a lâmpada.► Volte a colocar o suporte da lâmpada no seu devido lugar e volte a ligar o conector.► Volte a colocar a forra no seu devido lugar.
Com taipal traseiro


► Remova a lente de plástico com uma chave de fendas.► Mude a lâmpada.► Volte a instalar a lente de plástico e pressione-a.
3ª luz do travão
Tipo A, W16W - 16W

– Desaperte os 2 parafusos.– Pressione os tirantes. – Se necessário, desconecte o conector para remover a lâmpada.– Substitua a lâmpada.

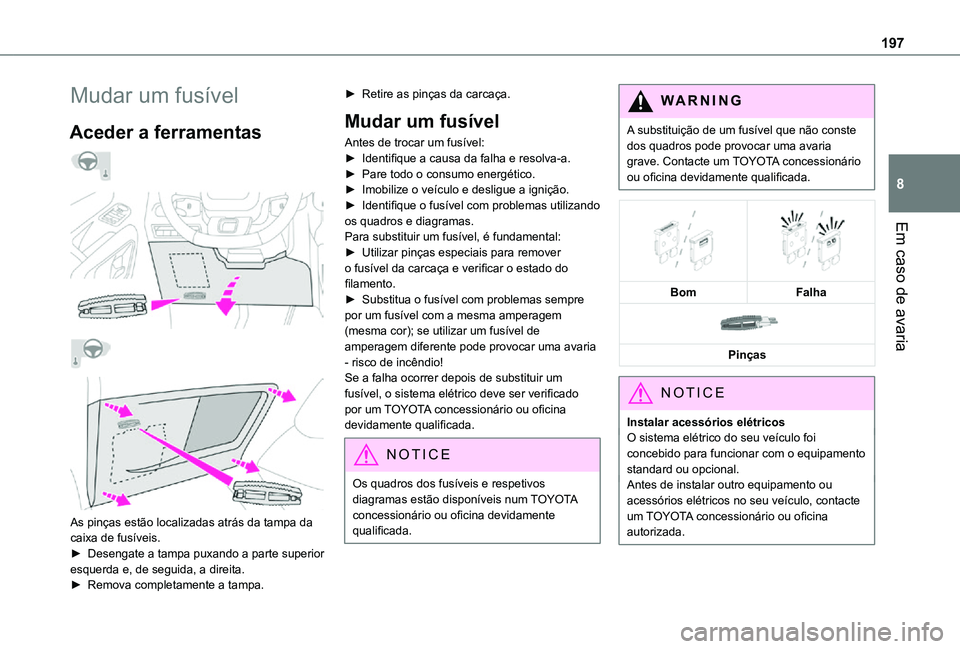

197
Em caso de avaria
8
Mudar um fusível
Aceder a ferramentas




As pinças estão localizadas atrás da tampa da caixa de fusíveis.
► Desengate a tampa puxando a parte superior esquerda e, de seguida, a direita.► Remova completamente a tampa.
► Retire as pinças da carcaça.
Mudar um fusível
Antes de trocar um fusível:► Identifique a causa da falha e resolva-a.► Pare todo o consumo energético.► Imobilize o veículo e desligue a ignição.► Identifique o fusível com problemas utilizando os quadros e diagramas.Para substituir um fusível, é fundamental:► Utilizar pinças especiais para remover o fusível da carcaça e verificar o estado do filamento.► Substitua o fusível com problemas sempre por um fusível com a mesma amperagem (mesma cor); se utilizar um fusível de amperagem diferente pode provocar uma avaria - risco de incêndio!Se a falha ocorrer depois de substituir um fusível, o sistema elétrico deve ser verificado por um TOYOTA concessionário ou oficina devidamente qualificada.
NOTIC E
Os quadros dos fusíveis e respetivos diagramas estão disponíveis num TOYOTA concessionário ou oficina devidamente qualificada.
WARNI NG
A substituição de um fusível que não conste dos quadros pode provocar uma avaria grave. Contacte um TOYOTA concessionário ou oficina devidamente qualificada.




BomFalha

Pinças
NOTIC E
Instalar acessórios elétricosO sistema elétrico do seu veículo foi concebido para funcionar com o equipamento standard ou opcional.
Antes de instalar outro equipamento ou acessórios elétricos no seu veículo, contacte um TOYOTA concessionário ou oficina autorizada.

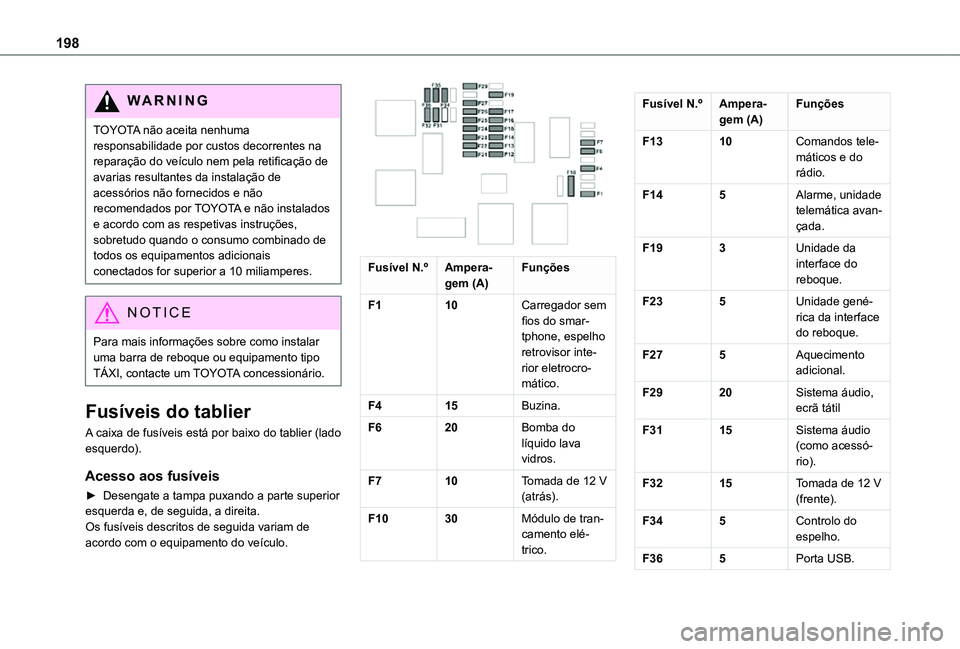

198
WARNI NG
TOYOTA não aceita nenhuma responsabilidade por custos decorrentes na reparação do veículo nem pela retificação de avarias resultantes da instalação de acessórios não fornecidos e não recomendados por TOYOTA e não instalados e acordo com as respetivas instruções, sobretudo quando o consumo combinado de todos os equipamentos adicionais conectados for superior a 10 miliamperes.
NOTIC E
Para mais informações sobre como instalar uma barra de reboque ou equipamento tipo TÁXI, contacte um TOYOTA concessionário.
Fusíveis do tablier
A caixa de fusíveis está por baixo do tablier (lado
esquerdo).
Acesso aos fusíveis
► Desengate a tampa puxando a parte superior esquerda e, de seguida, a direita.Os fusíveis descritos de seguida variam de acordo com o equipamento do veículo.

Fusível N.ºAmpera-gem (A)Funções
F110Carregador sem fios do smar-tphone, espelho retrovisor inte-rior eletrocro-mático.
F415Buzina.
F620Bomba do líquido lava vidros.
F710Tomada de 12 V (atrás).
F1030Módulo de tran-camento elé-trico.
Fusível N.ºAmpera-gem (A)Funções
F1310Comandos tele-máticos e do rádio.
F145Alarme, unidade telemática avan-çada.
F193Unidade da interface do reboque.
F235Unidade gené-rica da interface do reboque.
F275Aquecimento adicional.
F2920Sistema áudio, ecrã tátil
F3115Sistema áudio (como acessó-rio).
F3215Tomada de 12 V (frente).
F345Controlo do espelho.
F365Porta USB.

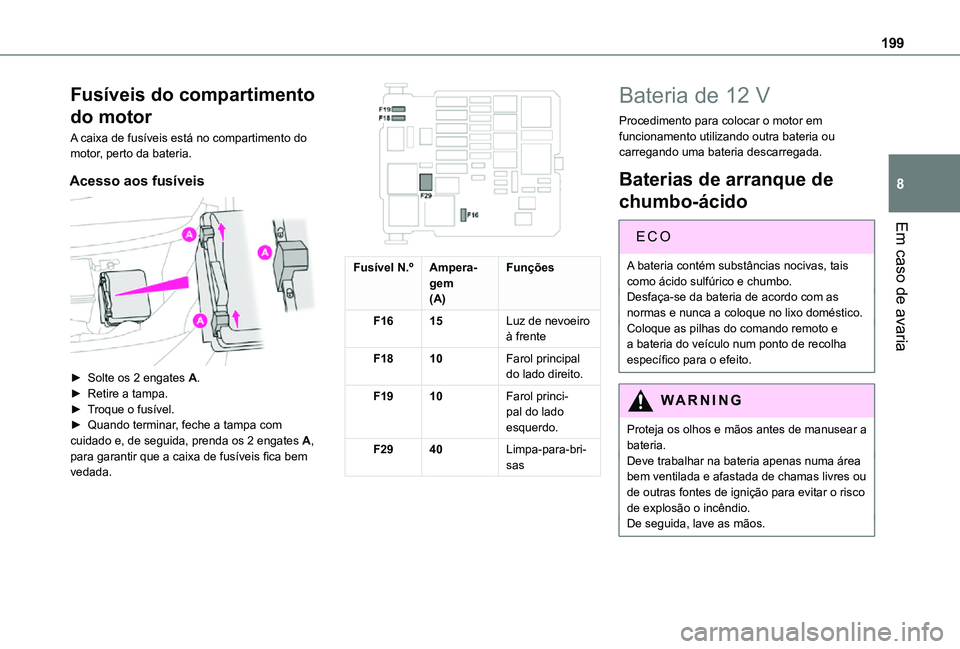

199
Em caso de avaria
8
Fusíveis do compartimento
do motor
A caixa de fusíveis está no compartimento do motor, perto da bateria.
Acesso aos fusíveis

► Solte os 2 engates A.► Retire a tampa.► Troque o fusível.► Quando terminar, feche a tampa com cuidado e, de seguida, prenda os 2 engates A,
para garantir que a caixa de fusíveis fica bem vedada.

Fusível N.ºAmpera-gem(A)
Funções
F1615Luz de nevoeiro à frente
F1810Farol principal do lado direito.
F1910Farol princi-pal do lado esquerdo.
F2940Limpa-para-bri-sas
Bateria de 12 V
Procedimento para colocar o motor em funcionamento utilizando outra bateria ou carregando uma bateria descarregada.
Baterias de arranque de
chumbo-ácido
EC O
A bateria contém substâncias nocivas, tais como ácido sulfúrico e chumbo.Desfaça-se da bateria de acordo com as normas e nunca a coloque no lixo doméstico.Coloque as pilhas do comando remoto e a bateria do veículo num ponto de recolha específico para o efeito.
WARNI NG
Proteja os olhos e mãos antes de manusear a bateria.Deve trabalhar na bateria apenas numa área bem ventilada e afastada de chamas livres ou de outras fontes de ignição para evitar o risco de explosão o incêndio.De seguida, lave as mãos.

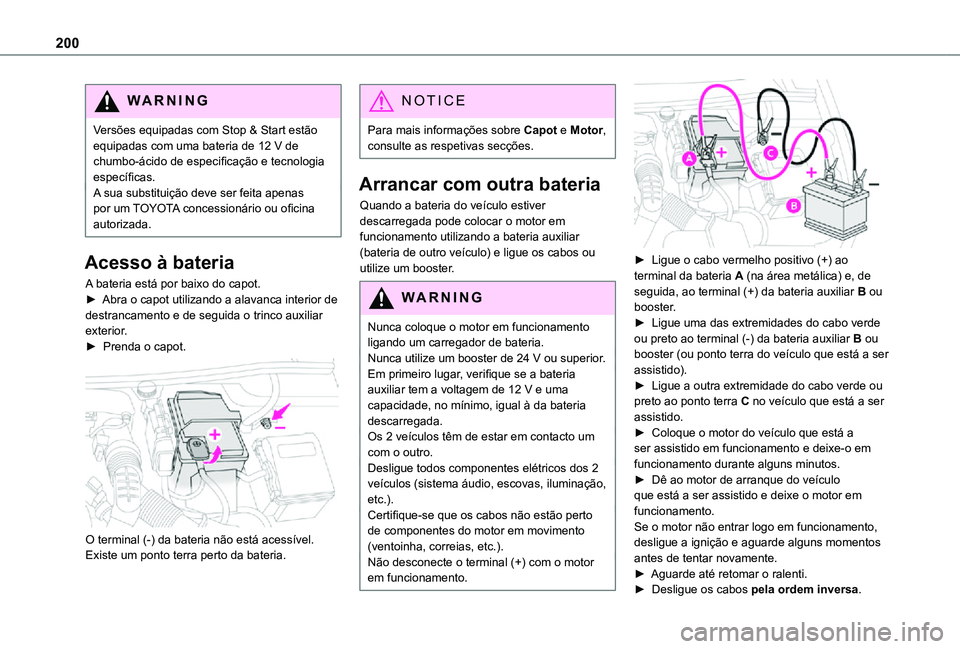

200
WARNI NG
Versões equipadas com Stop & Start estão equipadas com uma bateria de 12 V de chumbo-ácido de especificação e tecnologia específicas.A sua substituição deve ser feita apenas por um TOYOTA concessionário ou oficina autorizada.
Acesso à bateria
A bateria está por baixo do capot.► Abra o capot utilizando a alavanca interior de destrancamento e de seguida o trinco auxiliar exterior.► Prenda o capot.

O terminal (-) da bateria não está acessível.Existe um ponto terra perto da bateria.
NOTIC E
Para mais informações sobre Capot e Motor, consulte as respetivas secções.
Arrancar com outra bateria
Quando a bateria do veículo estiver descarregada pode colocar o motor em funcionamento utilizando a bateria auxiliar (bateria de outro veículo) e ligue os cabos ou utilize um booster.
WARNI NG
Nunca coloque o motor em funcionamento ligando um carregador de bateria.Nunca utilize um booster de 24 V ou superior.Em primeiro lugar, verifique se a bateria auxiliar tem a voltagem de 12 V e uma capacidade, no mínimo, igual à da bateria descarregada.Os 2 veículos têm de estar em contacto um com o outro.Desligue todos componentes elétricos dos 2 veículos (sistema áudio, escovas, iluminação, etc.).Certifique-se que os cabos não estão perto de componentes do motor em movimento (ventoinha, correias, etc.).Não desconecte o terminal (+) com o motor em funcionamento.


► Ligue o cabo vermelho positivo (+) ao terminal da bateria A (na área metálica) e, de seguida, ao terminal (+) da bateria auxiliar B ou booster.► Ligue uma das extremidades do cabo verde ou preto ao terminal (-) da bateria auxiliar B ou booster (ou ponto terra do veículo que está a ser assistido).► Ligue a outra extremidade do cabo verde ou preto ao ponto terra C no veículo que está a ser assistido.► Coloque o motor do veículo que está a ser assistido em funcionamento e deixe-o em funcionamento durante alguns minutos.► Dê ao motor de arranque do veículo que está a ser assistido e deixe o motor em funcionamento.Se o motor não entrar logo em funcionamento, desligue a ignição e aguarde alguns momentos antes de tentar novamente.► Aguarde até retomar o ralenti.► Desligue os cabos pela ordem inversa.
