TOYOTA PROACE VERSO 2016 Kezelési útmutató (in Hungarian)

271
Spacetourer-VP_hu_Chap07_info-pratiques_ed01-2016

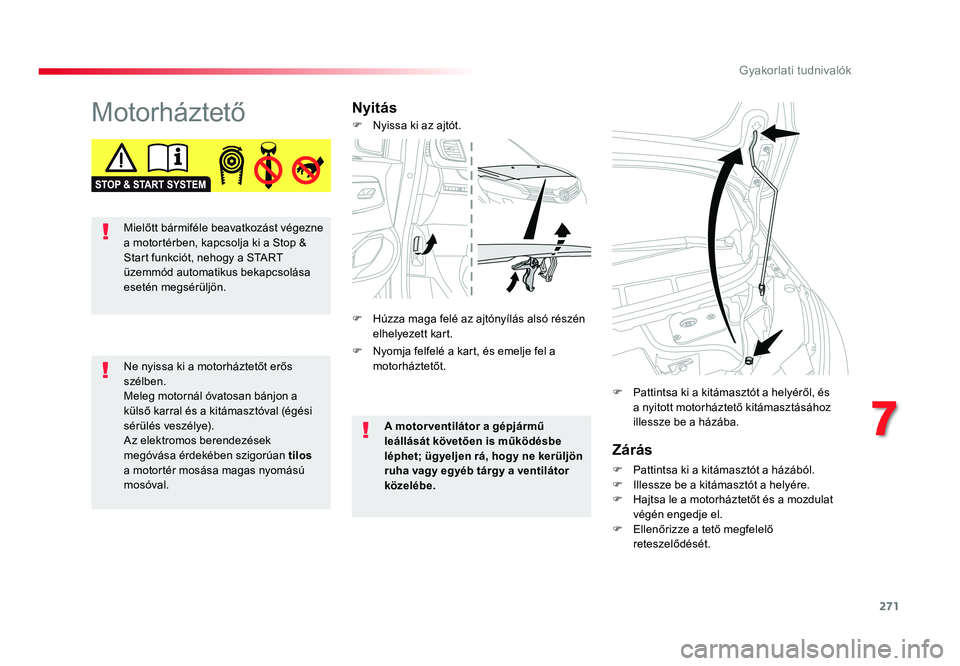

MotorháztetőNyitás
Zárás
F Pattintsa ki a kitámasztót a házából.F Illessze be a kitámasztót a helyére.F Hajtsa le a motorháztetőt és a mozdulat végén engedje el.F Ellenőrizze a tető megfelelő reteszelődését.
F Pattintsa ki a kitámasztót a helyéről, és a nyitott motorháztető kitámasztásához illessze be a házába.
Ne nyissa ki a motorháztetőt erős szélben.Meleg motornál óvatosan bánjon a külső karral és a kitámasztóval (égési sérülés veszélye).Az elektromos berendezések megóvása érdekében szigorúan tilos a motortér mosása magas nyomású
mosóval.
A motor ventilátor a gépjármű leállását követően is működésbe léphet; ügyeljen rá, hogy ne kerüljön ruha vagy egyéb tárgy a ventilátor közelébe.
F Nyomja felfelé a kart, és emelje fel a motor
háztetőt.
F Nyissa ki az ajtót.
F Húzza maga felé az ajtónyílás alsó részén elhelyezett kart.
Mielőtt bármiféle beavatkozást végezne a motortérben, kapcsolja ki a Stop & Start funkciót, nehogy a START üzemmód automatikus bekapcsolása esetén megsérüljön.
Proace-Verso_HU.indb 27105/09/2016 07:28
7
Gyakorlati tudnivalók

272
Spacetourer-VP_hu_Chap07_info-pratiques_ed01-2016
* Motortípustól függően.

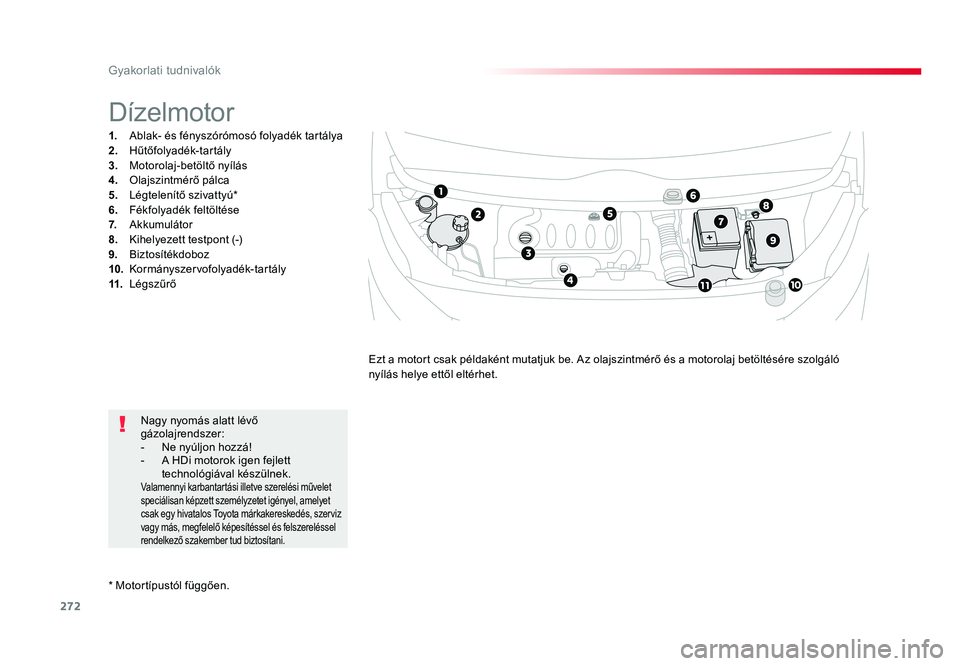

Dízelmotor
1. Ablak- és fényszórómosó folyadék tartálya2. Hűtőfolyadék-tartály3. Motorolaj-betöltő nyílás4. Olajszintmérő pálca5. Légtelenítő szivattyú*6. Fékfolyadék feltöltése7. Akkumulátor8. Kihelyezett testpont (-)9. Biztosítékdoboz10. Kormányszervofolyadék-tartály11. Légszűrő
Ezt a motort csak példaként mutatjuk be. Az olajszintmérő és a motorolaj betöltésére szolgáló nyílás helye ettől eltérhet.
Nagy nyomás alatt lévő gázolajrendszer:- Ne nyúljon hozzá!- A HDi motorok igen fejlett technológiával készülnek.Valamennyi karbantartási illetve szerelési művelet speciálisan képzett személyzetet igényel, amelyet csak egy hivatalos Toyota márkakereskedés, szerviz vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakember tud biztosítani.
Proace-Verso_HU.indb 27205/09/2016 07:28
Gyakorlati tudnivalók

273
Spacetourer-VP_hu_Chap07_info-pratiques_ed01-2016

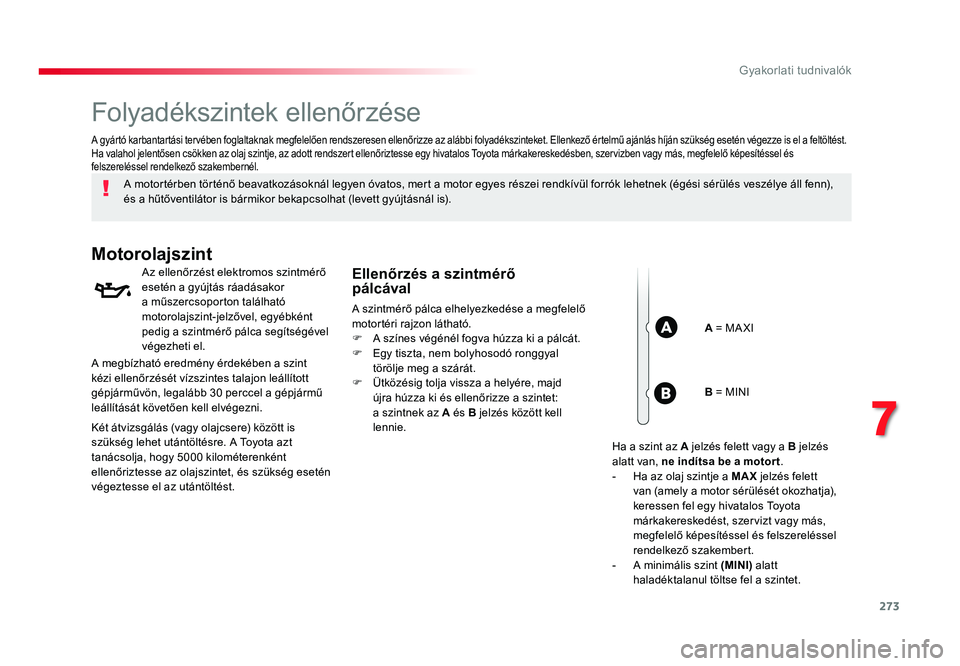

Folyadékszintek ellenőrzése
A motortérben történő beavatkozásoknál legyen óvatos, mert a motor egyes részei rendkívül forrók lehetnek (égési sérülés veszélye áll fenn), és a hűtőventilátor is bármikor bekapcsolhat (levett gyújtásnál is).
Motorolajszint
Az ellenőrzést elektromos szintmérő esetén a gyújtás ráadásakor a műszercsoporton található motorolajszint-jelzővel, egyébként pedig a szintmérő pálca segítségével végezheti el.
Ellenőrzés a szintmérő pálcával
A szintmérő pálca elhelyezkedése a megfelelő motortéri rajzon látható.F A színes végénél fogva húzza ki a pálcát.F Egy tiszta, nem bolyhosodó ronggyal törölje meg a szárát.F Ütközésig tolja vissza a helyére, majd újra húzza ki és ellenőrizze a szintet: a szintnek az A és B jelzés között kell lennie.
A gyártó karbantartási tervében foglaltaknak megfelelően rendszeresen ellenőrizze az alábbi folyadékszinteket. Ellenkező értelmű ajánlás híján szükség esetén végezze is el a feltöltést.Ha valahol jelentősen csökken az olaj szintje, az adott rendszert ellenőriztesse egy hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembernél.
A = MA XI
A megbízható eredmény érdekében a szint kézi ellenőrzését vízszintes talajon leállított gépjárművön, legalább 30 perccel a gépjármű leállítását követően kell elvégezni.
Két átvizsgálás (vagy olajcsere) között is szükség lehet utántöltésre. A Toyota azt tanácsolja, hogy 5000 kilométerenként ellenőriztesse az olajszintet, és szükség esetén végeztesse el az utántöltést.
B = MINI
Ha a szint az A jelzés felett vagy a B jelzés alatt van, ne indítsa be a motor t.- Ha az olaj szintje a MAX jelzés felett van (amely a motor sérülését okozhatja), keressen fel egy hivatalos Toyota márkakereskedést, szervizt vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembert. - A minimális szint (MINI) alatt haladéktalanul töltse fel a szintet.
Proace-Verso_HU.indb 27305/09/2016 07:28
7
Gyakorlati tudnivalók

274
Spacetourer-VP_hu_Chap07_info-pratiques_ed01-2016

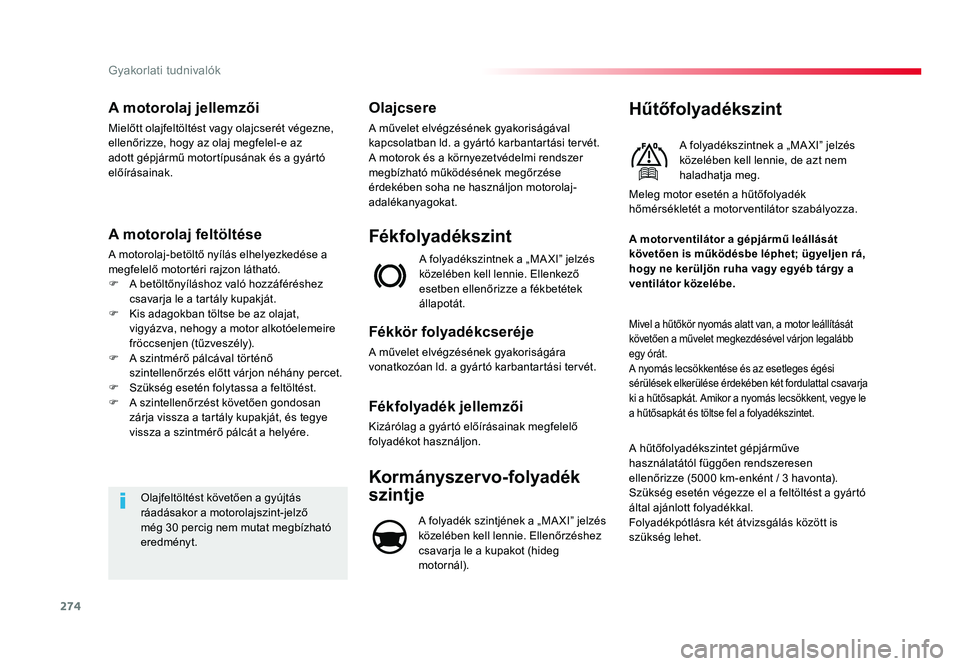

A motorolaj jellemzői
Mielőtt olajfeltöltést vagy olajcserét végezne, ellenőrizze, hogy az olaj megfelel-e az adott gépjármű motortípusának és a gyártó előírásainak.
A motorolaj feltöltése
A motorolaj-betöltő nyílás elhelyezkedése a megfelelő motortéri rajzon látható.
F A betöltőnyíláshoz való hozzáféréshez csavarja le a tartály kupakját.F Kis adagokban töltse be az olajat, vigyázva, nehogy a motor alkotóelemeire fröccsenjen (tűzveszély).F A szintmérő pálcával történő szintellenőrzés előtt várjon néhány percet.F Szükség esetén folytassa a feltöltést.F A szintellenőrzést követően gondosan zárja vissza a tartály kupakját, és tegye vissza a szintmérő pálcát a helyére.
Olajfeltöltést követően a gyújtás ráadásakor a motorolajszint-jelző még 30 percig nem mutat megbízható eredményt.
Olajcsere
A művelet elvégzésének gyakoriságával kapcsolatban ld. a gyártó karbantartási tervét.A motorok és a környezetvédelmi rendszer megbízható működésének megőrzése érdekében soha ne használjon motorolaj-adalékanyagokat.
A folyadékszintnek a „MA XI” jelzés közelében kell lennie. Ellenkező esetben ellenőrizze a fékbetétek állapotát.
Fékfolyadékszint
Fékkör folyadékcseréje
A művelet elvégzésének gyakoriságára vonatkozóan ld. a gyártó karbantartási tervét.
Fékfolyadék jellemzői
Kizárólag a gyártó előírásainak megfelelő folyadékot használjon.
Hűtőfolyadékszint
A folyadékszintnek a „MA XI” jelzés közelében kell lennie, de azt nem haladhatja meg.
Mivel a hűtőkör nyomás alatt van, a motor leállítását követően a művelet megkezdésével várjon legalább egy órát.A nyomás lecsökkentése és az esetleges égési sérülések elkerülése érdekében két fordulattal csavarja ki a hűtősapkát. Amikor a nyomás lecsökkent, vegye le a hűtősapkát és töltse fel a folyadékszintet.
A motor ventilátor a gépjármű leállását követően is működésbe léphet; ügyeljen rá, hogy ne kerüljön ruha vagy egyéb tárgy a ventilátor közelébe.
Meleg motor esetén a hűtőfolyadék hőmérsékletét a motorventilátor szabályozza.
A hűtőfolyadékszintet gépjárműve használatától függően rendszeresen ellenőrizze (5000 km-enként / 3 havonta). Szükség esetén végezze el a feltöltést a gyártó által ajánlott folyadékkal.Folyadékpótlásra két átvizsgálás között is szükség lehet.
Kormányszervo-folyadék
szintje
A folyadék szintjének a „MA XI” jelzés közelében kell lennie. Ellenőrzéshez csavarja le a kupakot (hideg motornál).
Proace-Verso_HU.indb 27405/09/2016 07:28
Gyakorlati tudnivalók

275
Spacetourer-VP_hu_Chap07_info-pratiques_ed01-2016

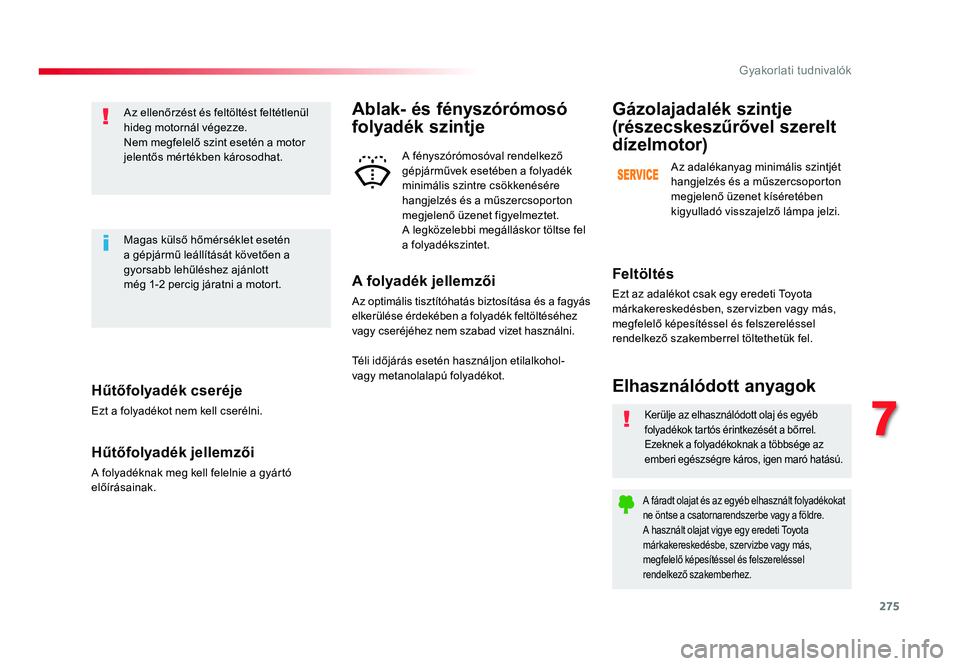

Hűtőfolyadék cseréje
Ezt a folyadékot nem kell cserélni.
Hűtőfolyadék jellemzői
A folyadéknak meg kell felelnie a gyártó előírásainak.
Az ellenőrzést és feltöltést feltétlenül hideg motornál végezze.Nem megfelelő szint esetén a motor jelentős mértékben károsodhat.
Magas külső hőmérséklet esetén a gépjármű leállítását követően a gyorsabb lehűléshez ajánlott még 1-2 percig járatni a motort.
Kerülje az elhasználódott olaj és egyéb folyadékok tartós érintkezését a bőrrel.Ezeknek a folyadékoknak a többsége az emberi egészségre káros, igen maró hatású.
A fáradt olajat és az egyéb elhasznált folyadékokat ne öntse a csatornarendszerbe vagy a földre.A használt olajat vigye egy eredeti Toyota márkakereskedésbe, szervizbe vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakemberhez.
Elhasználódott anyagok
Feltöltés
Ezt az adalékot csak egy eredeti Toyota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakemberrel töltethetük fel.
Gázolajadalék szintje
(részecskeszűrővel szerelt
dízelmotor)
Az adalékanyag minimális szintjét hangjelzés és a műszercsoporton megjelenő üzenet kíséretében kigyulladó visszajelző lámpa jelzi.
A folyadék jellemzői
Az optimális tisztítóhatás biztosítása és a fagyás elkerülése érdekében a folyadék feltöltéséhez vagy cseréjéhez nem szabad vizet használni.
Ablak- és fényszórómosó
folyadék szintje
A fényszórómosóval rendelkező gépjárművek esetében a folyadék minimális szintre csökkenésére hangjelzés és a műszercsoporton megjelenő üzenet figyelmeztet.A legközelebbi megálláskor töltse fel a folyadékszintet.
Téli időjárás esetén használjon etilalkohol- vagy metanolalapú folyadékot.
Proace-Verso_HU.indb 27505/09/2016 07:28
7
Gyakorlati tudnivalók

276
Spacetourer-VP_hu_Chap07_info-pratiques_ed01-2016

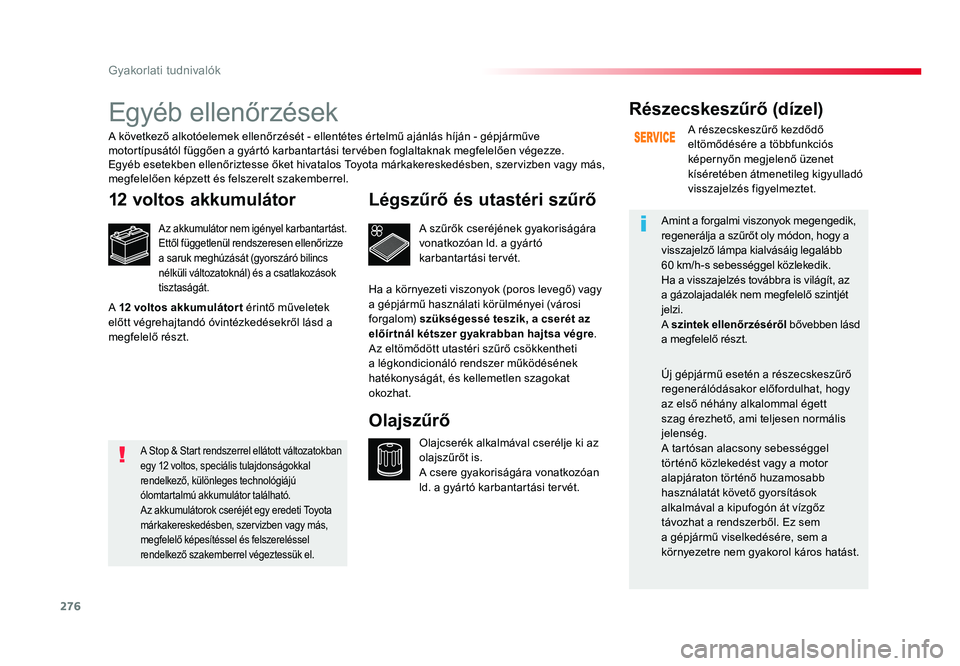

Egyéb ellenőrzések
12 voltos akkumulátor
Az akkumulátor nem igényel karbantartást.Ettől függetlenül rendszeresen ellenőrizze a saruk meghúzását (gyorszáró bilincs nélküli változatoknál) és a csatlakozások tisztaságát.
A szűrők cseréjének gyakoriságára vonatkozóan ld. a gyártó karbantartási tervét.
Légszűrő és utastéri szűrő
Olajcserék alkalmával cserélje ki az olajszűrőt is.A csere gyakoriságára vonatkozóan ld. a gyártó karbantartási tervét.
Olajszűrő
Részecskeszűrő (dízel)
A részecskeszűrő kezdődő eltömődésére a többfunkciós képernyőn megjelenő üzenet kíséretében átmenetileg kigyulladó visszajelzés figyelmeztet.
Amint a forgalmi viszonyok megengedik, regenerálja a szűrőt oly módon, hogy a visszajelző lámpa kialvásáig legalább 60 km/h-s sebességgel közlekedik.Ha a visszajelzés továbbra is világít, az
a gázolajadalék nem megfelelő szintjét jelzi.A szintek ellenőrzéséről bővebben lásd a megfelelő részt.
Új gépjármű esetén a részecskeszűrő regenerálódásakor előfordulhat, hogy az első néhány alkalommal égett szag érezhető, ami teljesen normális jelenség.A tartósan alacsony sebességgel történő közlekedést vagy a motor alapjáraton történő huzamosabb használatát követő gyorsítások alkalmával a kipufogón át vízgőz távozhat a rendszerből. Ez sem a gépjármű viselkedésére, sem a környezetre nem gyakorol káros hatást.
A következő alkotóelemek ellenőrzését - ellentétes értelmű ajánlás híján - gépjárműve motortípusától függően a gyártó karbantartási tervében foglaltaknak megfelelően végezze.Egyéb esetekben ellenőriztesse őket hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelően képzett és felszerelt szakemberrel.
A 12 voltos akkumulátor t érintő műveletek előtt végrehajtandó óvintézkedésekről lásd a megfelelő részt.
Ha a környezeti viszonyok (poros levegő) vagy a gépjármű használati körülményei (városi forgalom) szükségessé teszik, a cserét az előír tnál kétszer gyakrabban hajtsa végre.Az eltömődött utastéri szűrő csökkentheti a légkondicionáló rendszer működésének hatékonyságát, és kellemetlen szagokat okozhat.
A Stop & Start rendszerrel ellátott változatokban egy 12 voltos, speciális tulajdonságokkal rendelkező, különleges technológiájú ólomtartalmú akkumulátor található.Az akkumulátorok cseréjét egy eredeti Toyota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakemberrel végeztessük el.
Proace-Verso_HU.indb 27605/09/2016 07:28
Gyakorlati tudnivalók

277
Spacetourer-VP_hu_Chap07_info-pratiques_ed01-2016

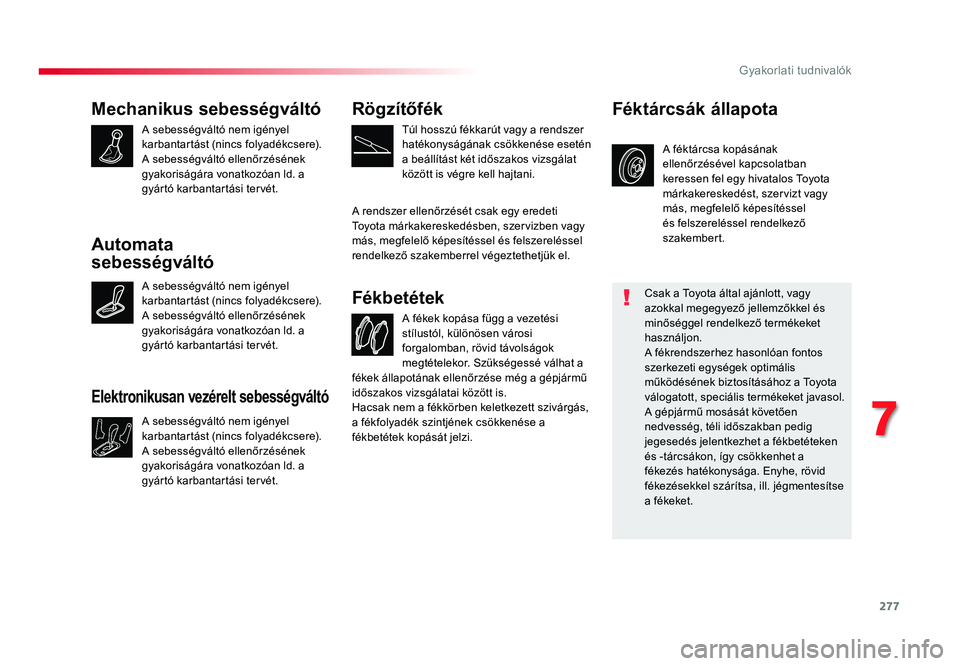

Mechanikus sebességváltó
A sebességváltó nem igényel karbantartást (nincs folyadékcsere).A sebességváltó ellenőrzésének gyakoriságára vonatkozóan ld. a gyártó karbantartási tervét.
A fékek kopása függ a vezetési stílustól, különösen városi forgalomban, rövid távolságok megtételekor. Szükségessé válhat a
Fékbetétek
A féktárcsa kopásának ellenőrzésével kapcsolatban keressen fel egy hivatalos Toyota márkakereskedést, szervizt vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembert.
Féktárcsák állapota
Csak a Toyota által ajánlott, vagy azokkal megegyező jellemzőkkel és minőséggel rendelkező termékeket használjon.A fékrendszerhez hasonlóan fontos szerkezeti egységek optimális működésének biztosításához a Toyota válogatott, speciális termékeket javasol.A gépjármű mosását követően nedvesség, téli időszakban pedig jegesedés jelentkezhet a fékbetéteken és -tárcsákon, így csökkenhet a fékezés hatékonysága. Enyhe, rövid fékezésekkel szárítsa, ill. jégmentesítse a fékeket.
Rögzítőfék
Túl hosszú fékkarút vagy a rendszer hatékonyságának csökkenése esetén a beállítást két időszakos vizsgálat között is végre kell hajtani.
A rendszer ellenőrzését csak egy eredeti Toyota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakemberrel végeztethetjük el.
fékek állapotának ellenőrzése még a gépjármű időszakos vizsgálatai között is.Hacsak nem a fékkörben keletkezett szivárgás, a fékfolyadék szintjének csökkenése a fékbetétek kopását jelzi.
Automata
sebességváltó
A sebességváltó nem igényel karbantartást (nincs folyadékcsere).A sebességváltó ellenőrzésének gyakoriságára vonatkozóan ld. a gyártó karbantartási tervét.
Elektronikusan vezérelt sebességváltó
A sebességváltó nem igényel karbantartást (nincs folyadékcsere).A sebességváltó ellenőrzésének gyakoriságára vonatkozóan ld. a
gyártó karbantartási tervét.
Proace-Verso_HU.indb 27705/09/2016 07:28
7
Gyakorlati tudnivalók

278
Spacetourer-VP_hu_Chap07_info-pratiques_ed01-2016

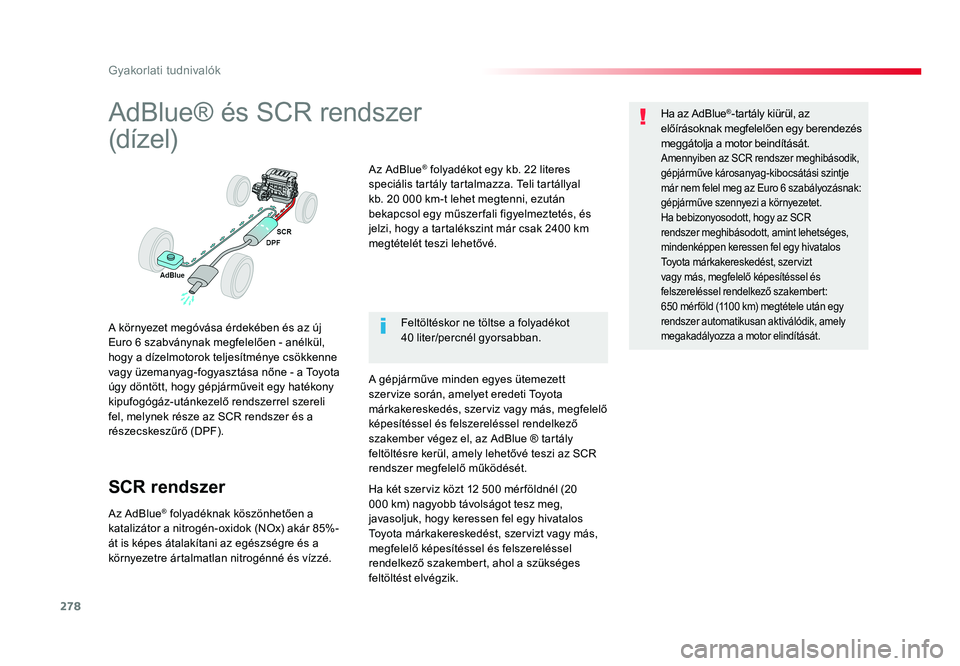

AdBlue® és SCR rendszer
(dízel)
A környezet megóvása érdekében és az új Euro 6 szabványnak megfelelően - anélkül, hogy a dízelmotorok teljesítménye csökkenne vagy üzemanyag-fogyasztása nőne - a Toyota úgy döntött, hogy gépjárműveit egy hatékony kipufogógáz-utánkezelő rendszerrel szereli fel, melynek része az SCR rendszer és a részecskeszűrő (DPF).
SCR rendszer
Az AdBlue® folyadéknak köszönhetően a katalizátor a nitrogén-oxidok (NOx) akár 85%-át is képes átalakítani az egészségre és a környezetre ártalmatlan nitrogénné és vízzé.
Az AdBlue® folyadékot egy kb. 22 literes speciális tartály tartalmazza. Teli tartállyal kb. 20 000 km-t lehet megtenni, ezután bekapcsol egy műszer fali figyelmeztetés, és jelzi, hogy a tartalékszint már csak 2400 km megtételét teszi lehetővé.
A gépjárműve minden egyes ütemezett szervize során, amelyet eredeti Toyota márkakereskedés, szerviz vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakember végez el, az AdBlue ® tartály feltöltésre kerül, amely lehetővé teszi az SCR rendszer megfelelő működését.
Ha az AdBlue®-tartály kiürül, az előírásoknak megfelelően egy berendezés meggátolja a motor beindítását.Amennyiben az SCR rendszer meghibásodik, gépjárműve károsanyag-kibocsátási szintje már nem felel meg az Euro 6 szabályozásnak: gépjárműve szennyezi a környezetet.Ha bebizonyosodott, hogy az SCR rendszer meghibásodott, amint lehetséges, mindenképpen keressen fel egy hivatalos Toyota márkakereskedést, szervizt vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembert: 650 mér föld (1100 km) megtétele után egy rendszer automatikusan aktiválódik, amely megakadályozza a motor elindítását. Feltöltéskor ne töltse a folyadékot 40 liter/percnél gyorsabban.
Ha két szerviz közt 12 500 mér földnél (20 000 km) nagyobb távolságot tesz meg, javasoljuk, hogy keressen fel egy hivatalos Toyota márkakereskedést, szervizt vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembert, ahol a szükséges
feltöltést elvégzik.
Proace-Verso_HU.indb 27805/09/2016 07:28
Gyakorlati tudnivalók

279
Spacetourer-VP_hu_Chap07_info-pratiques_ed01-2016

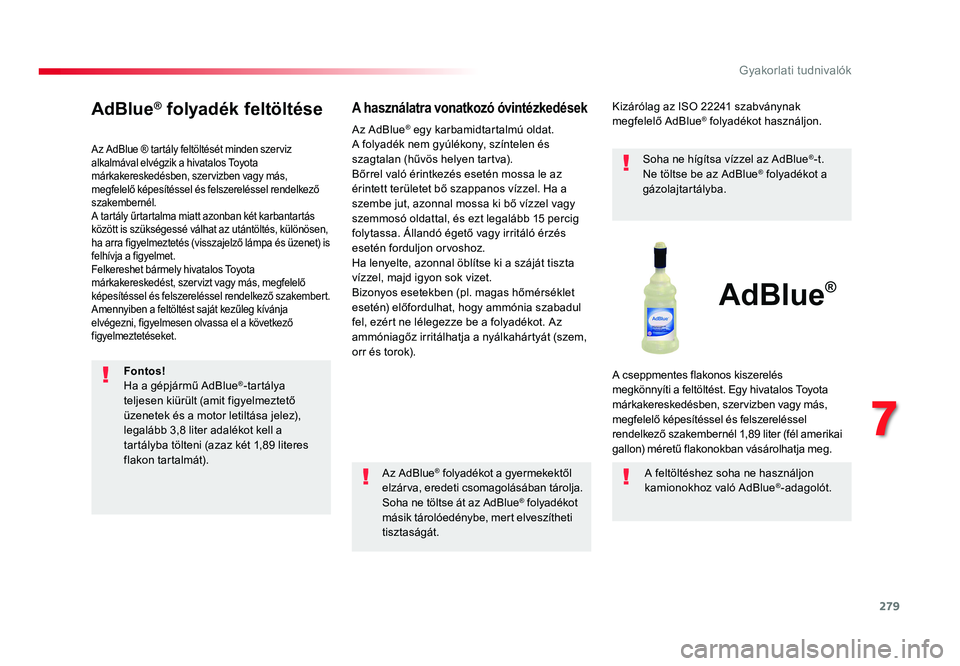

AdBlue® folyadék feltöltése
Az AdBlue ® tartály feltöltését minden szerviz alkalmával elvégzik a hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembernél.A tartály űrtartalma miatt azonban két karbantartás között is szükségessé válhat az utántöltés, különösen, ha arra figyelmeztetés (visszajelző lámpa és üzenet) is felhívja a figyelmet.Felkereshet bármely hivatalos Toyota márkakereskedést, szervizt vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembert.Amennyiben a feltöltést saját kezűleg kívánja elvégezni, figyelmesen olvassa el a következő figyelmeztetéseket.
A használatra vonatkozó óvintézkedések
Az AdBlue® folyadékot a gyermekektől
elzárva, eredeti csomagolásában tárolja.Soha ne töltse át az AdBlue® folyadékot másik tárolóedénybe, mert elveszítheti tisztaságát.
Kizárólag az ISO 22241 szabványnak megfelelő AdBlue® folyadékot használjon.
Soha ne hígítsa vízzel az AdBlue®-t.Ne töltse be az AdBlue® folyadékot a gázolajtartályba.
A cseppmentes flakonos kiszerelés megkönnyíti a feltöltést. Egy hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembernél 1,89 liter (fél amerikai gallon) méretű flakonokban vásárolhatja meg.
A feltöltéshez soha ne használjon kamionokhoz való AdBlue®-adagolót.
Az AdBlue® egy karbamidtartalmú oldat. A folyadék nem gyúlékony, színtelen és szagtalan (hűvös helyen tartva).Bőrrel való érintkezés esetén mossa le az érintett területet bő szappanos vízzel. Ha a szembe jut, azonnal mossa ki bő vízzel vagy szemmosó oldattal, és ezt legalább 15 percig folytassa. Állandó égető vagy irritáló érzés esetén forduljon orvoshoz.Ha lenyelte, azonnal öblítse ki a száját tiszta vízzel, majd igyon sok vizet.Bizonyos esetekben (pl. magas hőmérséklet esetén) előfordulhat, hogy ammónia szabadul fel, ezért ne lélegezze be a folyadékot. Az ammóniagőz irritálhatja a nyálkahártyát (szem, orr és torok).
Fontos!Ha a gépjármű AdBlue®-tartálya teljesen kiürült (amit figyelmeztető üzenetek és a motor letiltása jelez), legalább 3,8 liter adalékot kell a tartályba tölteni (azaz két 1,89 literes flakon tartalmát).
Proace-Verso_HU.indb 27905/09/2016 07:28
7
Gyakorlati tudnivalók

280
Spacetourer-VP_hu_Chap07_info-pratiques_ed01-2016

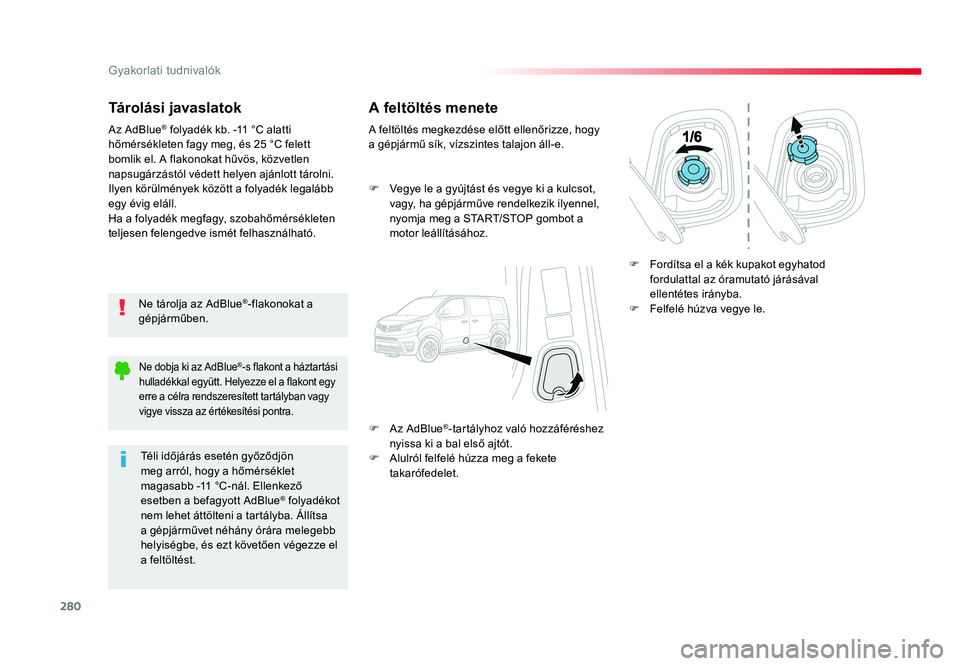

Tárolási javaslatok
Ne tárolja az AdBlue®-flakonokat a gépjárműben.
Az AdBlue® folyadék kb. -11 °C alatti hőmérsékleten fagy meg, és 25 °C felett bomlik el. A flakonokat hűvös, közvetlen napsugárzástól védett helyen ajánlott tárolni.Ilyen körülmények között a folyadék legalább egy évig eláll.Ha a folyadék megfagy, szobahőmérsékleten teljesen felengedve ismét felhasználható.
A feltöltés menete
A feltöltés megkezdése előtt ellenőrizze, hogy a gépjármű sík, vízszintes talajon áll-e.
F Vegye le a gyújtást és vegye ki a kulcsot, vagy, ha gépjárműve rendelkezik ilyennel, nyomja meg a START/STOP gombot a motor leállításához.
F Az AdBlue®-tartályhoz való hozzáféréshez nyissa ki a bal első ajtót.F Alulról felfelé húzza meg a fekete takarófedelet.
F Fordítsa el a kék kupakot egyhatod fordulattal az óramutató járásával ellentétes irányba.F Felfelé húzva vegye le.
Ne dobja ki az AdBlue®-s flakont a háztartási hulladékkal együtt. Helyezze el a flakont egy erre a célra rendszeresített tartályban vagy vigye vissza az értékesítési pontra.
Téli időjárás esetén győződjön meg arról, hogy a hőmérséklet magasabb -11 °C-nál. Ellenkező esetben a befagyott AdBlue® folyadékot nem lehet áttölteni a tartályba. Állítsa a gépjárművet néhány órára melegebb helyiségbe, és ezt követően végezze el a feltöltést.
Proace-Verso_HU.indb 28005/09/2016 07:28
