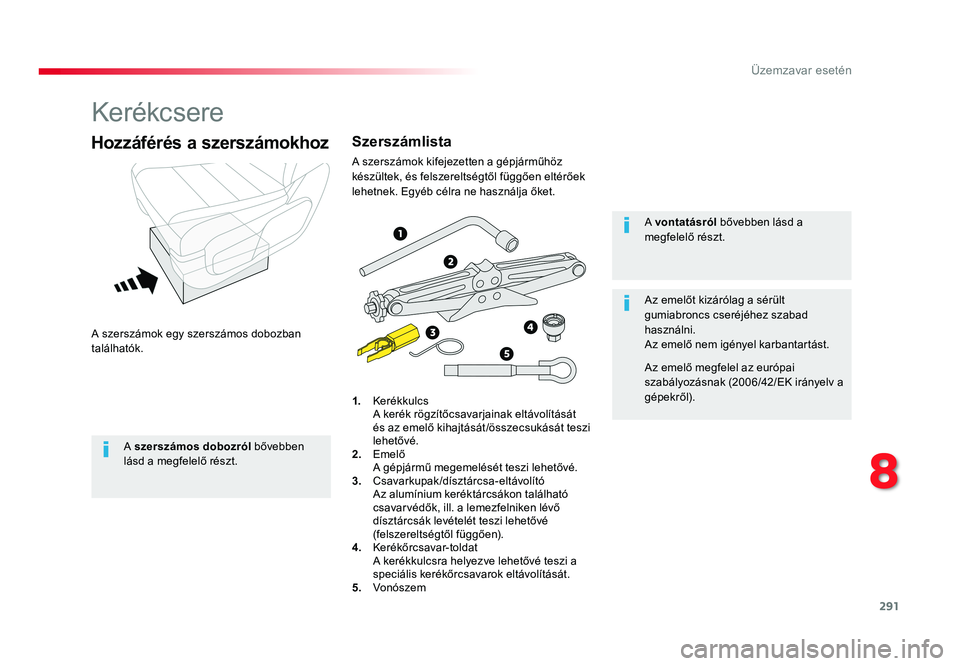

Kerékcsere
A szerszámok egy szerszámos dobozban találhatók.
Hozzáférés a szerszámokhoz
1. Kerékkulcs A kerék rögzítőcsavarjainak eltávolítását és az emelő kihajtását /összecsukását teszi lehetővé.2. Emelő A gépjármű megemelését teszi lehetővé.3. Csavarkupak /dísztárcsa-eltávolító Az alumínium keréktárcsákon található csavarvédők, ill. a lemezfelniken lévő dísztárcsák levételét teszi lehetővé (felszereltségtől függően).4. Kerékőrcsavar-toldat A kerékkulcsra helyezve lehetővé teszi a speciális kerékőrcsavarok eltávolítását.5. Vonószem
A vontatásról bővebben lásd a megfelelő részt.
Az emelőt kizárólag a sérült gumiabroncs cseréjéhez szabad használni.Az emelő nem igényel karbantartást.
Az emelő megfelel az európai szabályozásnak (2006/42/EK irányelv a gépekről).
Szerszámlista
A szerszámok kifejezetten a gépjárműhöz készültek, és felszereltségtől függően eltérőek lehetnek. Egyéb célra ne használja őket.
A szerszámos dobozról bővebben lásd a megfelelő részt.
Proace-Verso_HU.indb 29105/09/2016 07:28
8

292
Spacetourer-VP_hu_Chap08_En-cas-de-panne_ed01-2016

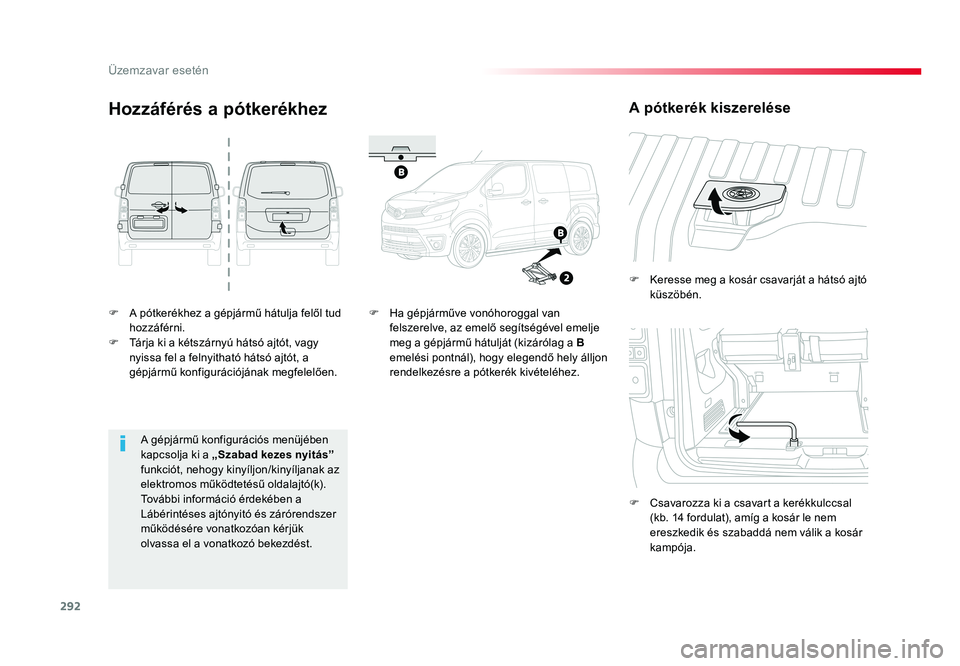

F A pótkerékhez a gépjármű hátulja felől tud hozzáférni.F Tárja ki a kétszárnyú hátsó ajtót, vagy nyissa fel a felnyitható hátsó ajtót, a gépjármű konfigurációjának megfelelően.
F Keresse meg a kosár csavarját a hátsó ajtó
küszöbén.
F Csavarozza ki a csavart a kerékkulccsal (kb. 14 fordulat), amíg a kosár le nem ereszkedik és szabaddá nem válik a kosár kampója.
Hozzáférés a pótkerékhez
F Ha gépjárműve vonóhoroggal van felszerelve, az emelő segítségével emelje meg a gépjármű hátulját (kizárólag a B emelési pontnál), hogy elegendő hely álljon rendelkezésre a pótkerék kivételéhez.
A pótkerék kiszerelése
A gépjármű konfigurációs menüjében kapcsolja ki a „Szabad kezes nyitás” funkciót, nehogy kinyíljon/kinyíljanak az elektromos működtetésű oldalajtó(k).További információ érdekében a Lábérintéses ajtónyitó és zárórendszer működésére vonatkozóan kérjük olvassa el a vonatkozó bekezdést.
Proace-Verso_HU.indb 29205/09/2016 07:28

293
Spacetourer-VP_hu_Chap08_En-cas-de-panne_ed01-2016

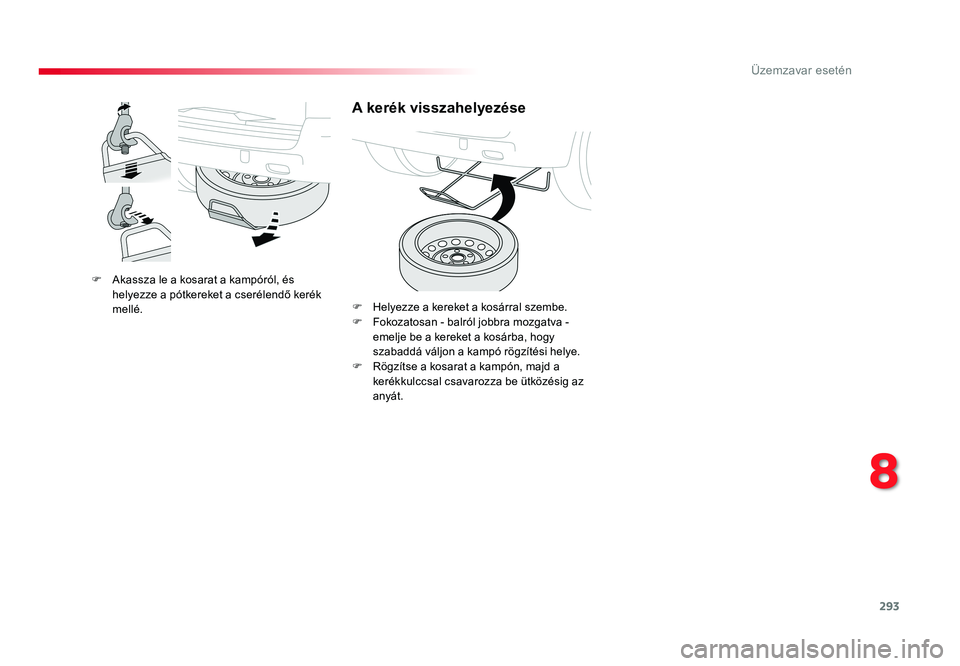

F Akassza le a kosarat a kampóról, és helyezze a pótkereket a cserélendő kerék mellé.
A kerék visszahelyezése
F Helyezze a kereket a kosárral szembe.F Fokozatosan - balról jobbra mozgatva - emelje be a kereket a kosárba, hogy szabaddá váljon a kampó rögzítési helye.F Rögzítse a kosarat a kampón, majd a kerékkulccsal csavarozza be ütközésig az anyát.
Proace-Verso_HU.indb 29305/09/2016 07:28
8

294
Spacetourer-VP_hu_Chap08_En-cas-de-panne_ed01-2016

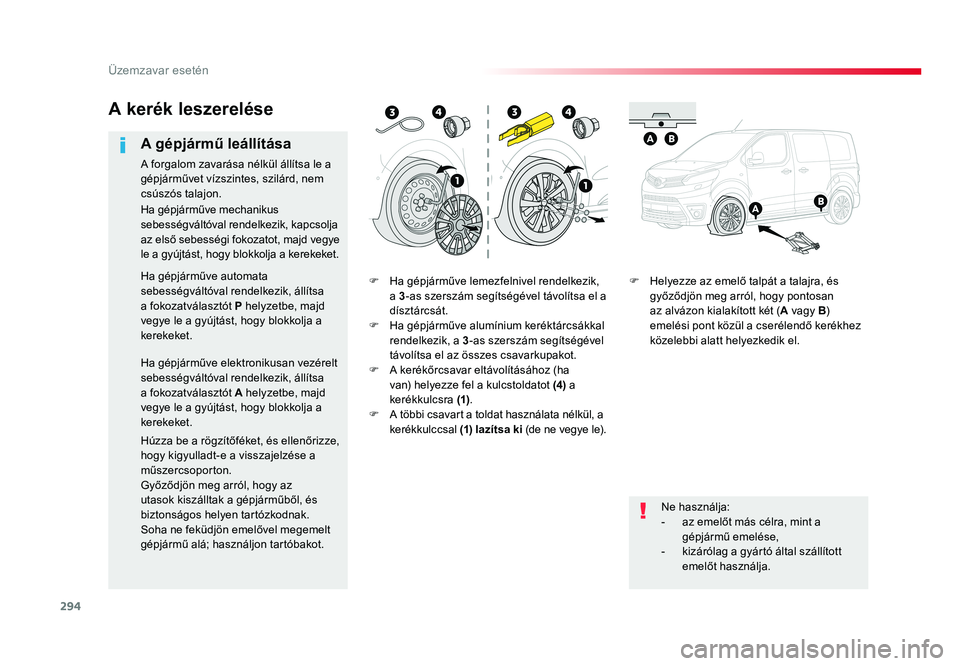

F Ha gépjárműve lemezfelnivel rendelkezik,
a 3-as szerszám segítségével távolítsa el a dísztárcsát.F Ha gépjárműve alumínium keréktárcsákkal rendelkezik, a 3-as szerszám segítségével távolítsa el az összes csavarkupakot.F A kerékőrcsavar eltávolításához (ha van) helyezze fel a kulcstoldatot (4) a kerékkulcsra (1).F A többi csavart a toldat használata nélkül, a kerékkulccsal (1) lazítsa ki (de ne vegye le).
F Helyezze az emelő talpát a talajra, és
győződjön meg arról, hogy pontosan az alvázon kialakított két (A vagy B) emelési pont közül a cserélendő kerékhez közelebbi alatt helyezkedik el.
A kerék leszerelése
A gépjármű leállítása
A forgalom zavarása nélkül állítsa le a gépjárművet vízszintes, szilárd, nem csúszós talajon.
Ne használja:- az emelőt más célra, mint a gépjármű emelése,- kizárólag a gyártó által szállított emelőt használja.
Ha gépjárműve mechanikus sebességváltóval rendelkezik, kapcsolja az első sebességi fokozatot, majd vegye le a gyújtást, hogy blokkolja a kerekeket.
Ha gépjárműve automata sebességváltóval rendelkezik, állítsa a fokozatválasztót P helyzetbe, majd vegye le a gyújtást, hogy blokkolja a kerekeket.
Ha gépjárműve elektronikusan vezérelt sebességváltóval rendelkezik, állítsa a fokozatválasztót A helyzetbe, majd vegye le a gyújtást, hogy blokkolja a kerekeket.
Húzza be a rögzítőféket, és ellenőrizze, hogy kigyulladt-e a visszajelzése a műszercsoporton.
Győződjön meg arról, hogy az utasok kiszálltak a gépjárműből, és biztonságos helyen tartózkodnak.Soha ne feküdjön emelővel megemelt gépjármű alá; használjon tartóbakot.
Proace-Verso_HU.indb 29405/09/2016 07:28

295
Spacetourer-VP_hu_Chap08_En-cas-de-panne_ed01-2016

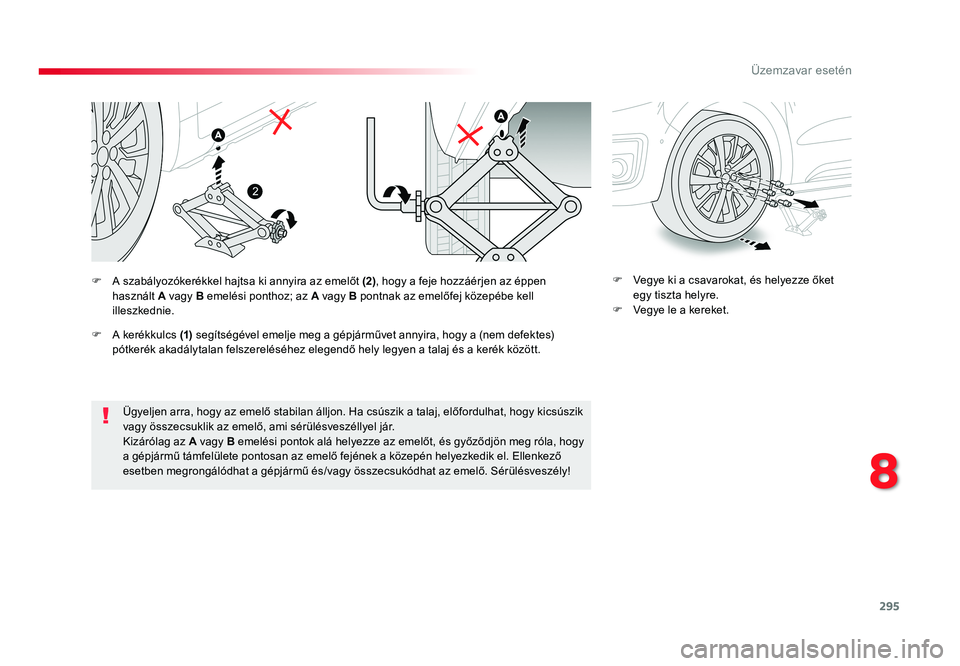

Ügyeljen arra, hogy az emelő stabilan álljon. Ha csúszik a talaj, előfordulhat, hogy kicsúszik vagy összecsuklik az emelő, ami sérülésveszéllyel jár.Kizárólag az A vagy B emelési pontok alá helyezze az emelőt, és győződjön meg róla, hogy a gépjármű támfelülete pontosan az emelő fejének a közepén helyezkedik el. Ellenkező esetben megrongálódhat a gépjármű és/vagy összecsukódhat az emelő. Sérülésveszély!
F Vegye ki a csavarokat, és helyezze őket egy tiszta helyre.F Vegye le a kereket.
F A szabályozókerékkel hajtsa ki annyira az emelőt (2), hogy a feje hozzáérjen az éppen
használt A vagy B emelési ponthoz; az A vagy B pontnak az emelőfej közepébe kell illeszkednie.
F A kerékkulcs (1) segítségével emelje meg a gépjárművet annyira, hogy a (nem defektes) pótkerék akadálytalan felszereléséhez elegendő hely legyen a talaj és a kerék között.
Proace-Verso_HU.indb 29505/09/2016 07:28
8

296
Spacetourer-VP_hu_Chap08_En-cas-de-panne_ed01-2016

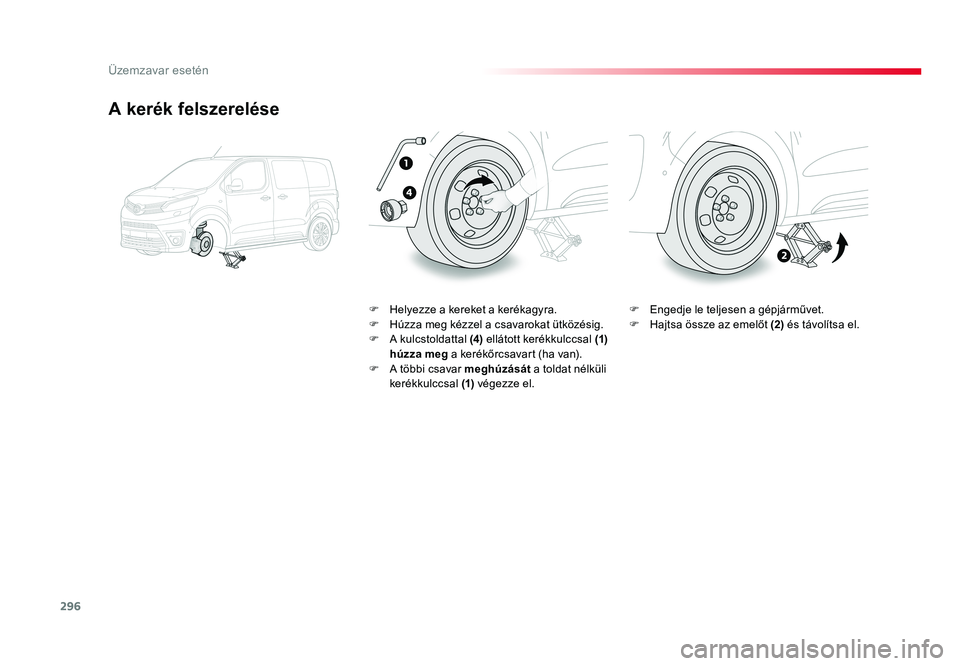

A kerék felszerelése
F Helyezze a kereket a kerékagyra.F Húzza meg kézzel a csavarokat ütközésig.F A kulcstoldattal (4) ellátott kerékkulccsal (1) húzza meg a kerékőrcsavart (ha van).F A többi csavar meghúzását a toldat nélküli kerékkulccsal (1) végezze el.
F Engedje le teljesen a gépjárművet.F Hajtsa össze az emelőt (2) és távolítsa el.
Proace-Verso_HU.indb 29605/09/2016 07:28

297
Spacetourer-VP_hu_Chap08_En-cas-de-panne_ed01-2016

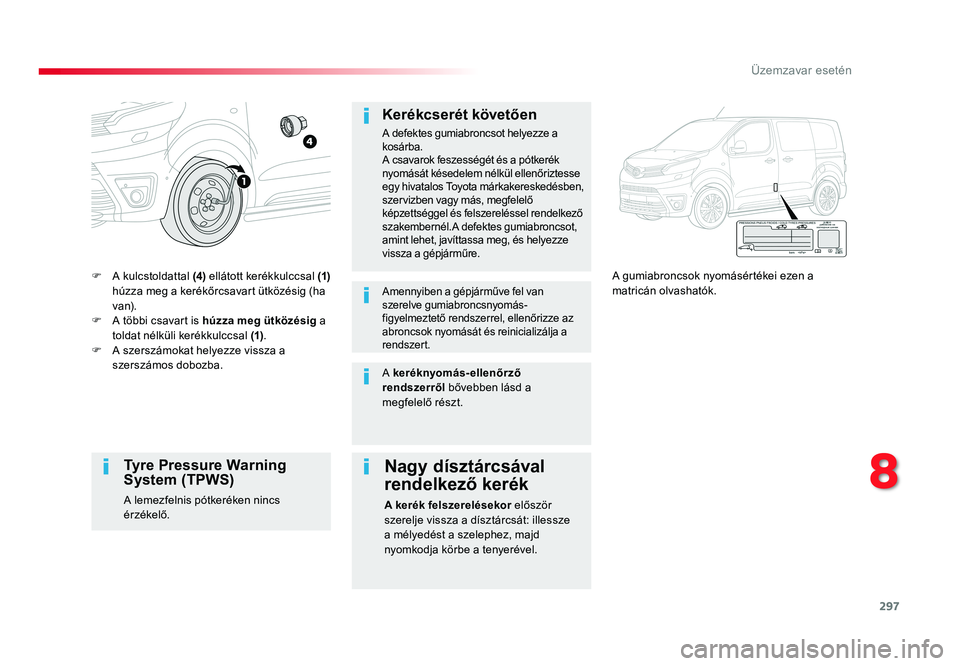

F A kulcstoldattal (4) ellátott kerékkulccsal (1)
húzza meg a kerékőrcsavart ütközésig (ha va n).F A többi csavart is húzza meg ütközésig a toldat nélküli kerékkulccsal (1).F A szerszámokat helyezze vissza a szerszámos dobozba.
A gumiabroncsok nyomásértékei ezen a matricán olvashatók.
Kerékcserét követően
A defektes gumiabroncsot helyezze a kosárba.A csavarok feszességét és a pótkerék nyomását késedelem nélkül ellenőriztesse egy hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakembernél.A defektes gumiabroncsot, amint lehet, javíttassa meg, és helyezze vissza a gépjárműre.
Amennyiben a gépjárműve fel van szerelve gumiabroncsnyomás-figyelmeztető rendszerrel, ellenőrizze az abroncsok nyomását és reinicializálja a rendszert.
Tyre Pressure Warning System (TPWS)
A lemezfelnis pótkeréken nincs érzékelő.
Nagy dísztárcsával
rendelkező kerék
A kerék felszerelésekor először szerelje vissza a dísztárcsát: illessze a mélyedést a szelephez, majd nyomkodja körbe a tenyerével.
A keréknyomás-ellenőrző rendszerről bővebben lásd a megfelelő részt.
Proace-Verso_HU.indb 29705/09/2016 07:28
8

298
Spacetourer-VP_hu_Chap08_En-cas-de-panne_ed01-2016

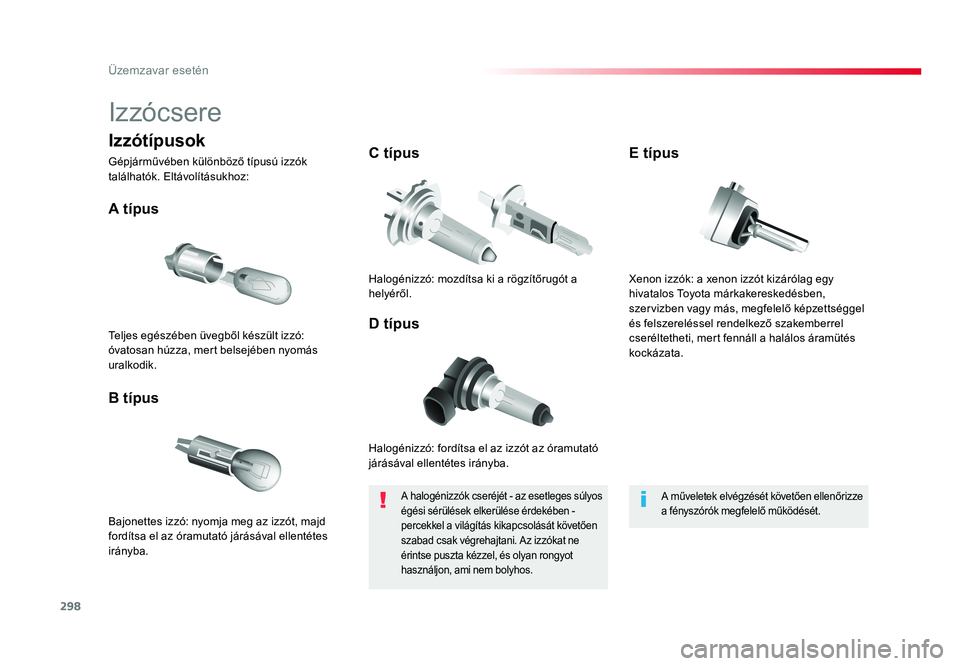

Izzócsere
Halogénizzó: fordítsa el az izzót az óramutató járásával ellentétes irányba.
A típus
Bajonettes izzó: nyomja meg az izzót, majd fordítsa el az óramutató járásával ellentétes irányba.
B típus
C típus
D típusTeljes egészében üvegből készült izzó: óvatosan húzza, mert belsejében nyomás uralkodik.
Halogénizzó: mozdítsa ki a rögzítőrugót a
helyéről.
A halogénizzók cseréjét - az esetleges súlyos égési sérülések elkerülése érdekében - percekkel a világítás kikapcsolását követően szabad csak végrehajtani. Az izzókat ne érintse puszta kézzel, és olyan rongyot használjon, ami nem bolyhos.
A műveletek elvégzését követően ellenőrizze a fényszórók megfelelő működését.
Izzótípusok
Gépjárművében különböző típusú izzók találhatók. Eltávolításukhoz:
Xenon izzók: a xenon izzót kizárólag egy
hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakemberrel cseréltetheti, mert fennáll a halálos áramütés kockázata.
E típus
Proace-Verso_HU.indb 29805/09/2016 07:28

299
Spacetourer-VP_hu_Chap08_En-cas-de-panne_ed01-2016

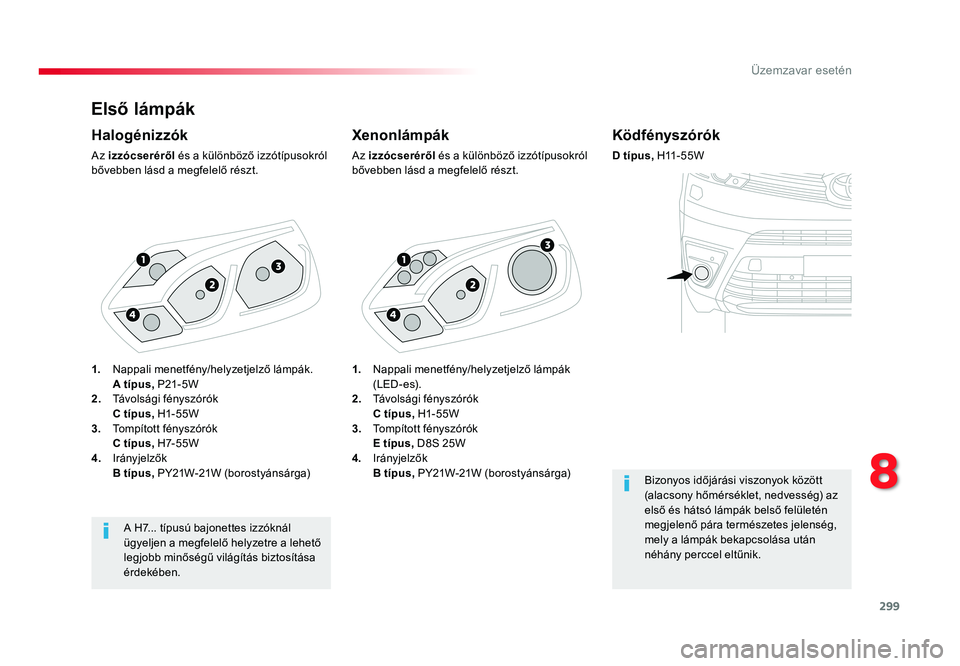

Első lámpák
Xenonlámpák
Az izzócseréről és a különböző izzótípusokról bővebben lásd a megfelelő részt.
Halogénizzók
Az izzócseréről és a különböző izzótípusokról bővebben lásd a megfelelő részt.
A H7... típusú bajonettes izzóknál ügyeljen a megfelelő helyzetre a lehető legjobb minőségű világítás biztosítása
érdekében.
Ködfényszórók
D típus, H11 - 5 5 W
Bizonyos időjárási viszonyok között (alacsony hőmérséklet, nedvesség) az első és hátsó lámpák belső felületén megjelenő pára természetes jelenség, mely a lámpák bekapcsolása után néhány perccel eltűnik.
1. Nappali menetfény/helyzetjelző lámpák (LED-es).2. Távolsági fényszórók C típus, H1- 55W3. Tompított fényszórók E típus, D8S 25W4. Irányjelzők B típus, PY21W-21W (borostyánsárga)
1. Nappali menetfény/helyzetjelző lámpák. A típus, P21- 5W2. Távolsági fényszórók C típus, H1- 55W3. Tompított fényszórók C típus, H7- 5 5 W4. Irányjelzők B típus, PY21W-21W (borostyánsárga)
Proace-Verso_HU.indb 29905/09/2016 07:28
8

300
Spacetourer-VP_hu_Chap08_En-cas-de-panne_ed01-2016

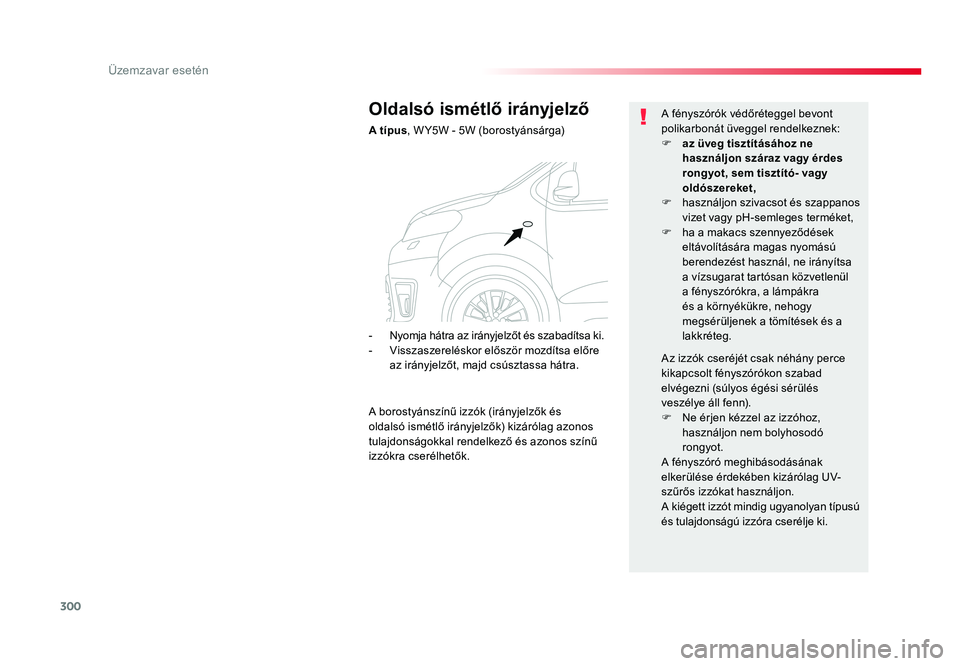

Oldalsó ismétlő irányjelző
A típus, W Y5W - 5W (borostyánsárga)
A fényszórók védőréteggel bevont polikarbonát üveggel rendelkeznek:F az üveg tisztításához ne használjon száraz vagy érdes rongyot, sem tisztító- vagy oldószereket,F használjon szivacsot és szappanos vizet vagy pH-semleges terméket,F ha a makacs szennyeződések eltávolítására magas nyomású berendezést használ, ne irányítsa a vízsugarat tartósan közvetlenül a fényszórókra, a lámpákra és a környékükre, nehogy megsérüljenek a tömítések és a lakkréteg.
Az izzók cseréjét csak néhány perce kikapcsolt fényszórókon szabad elvégezni (súlyos égési sérülés veszélye áll fenn).F Ne érjen kézzel az izzóhoz, használjon nem bolyhosodó rongyot.A fényszóró meghibásodásának
elkerülése érdekében kizárólag UV-szűrős izzókat használjon.A kiégett izzót mindig ugyanolyan típusú és tulajdonságú izzóra cserélje ki.
- Nyomja hátra az irányjelzőt és szabadítsa ki.- Visszaszereléskor először mozdítsa előre az irányjelzőt, majd csúsztassa hátra.
A borostyánszínű izzók (irányjelzők és oldalsó ismétlő irányjelzők) kizárólag azonos tulajdonságokkal rendelkező és azonos színű izzókra cserélhetők.
