TOYOTA PROACE VERSO 2018 Betriebsanleitungen (in German)

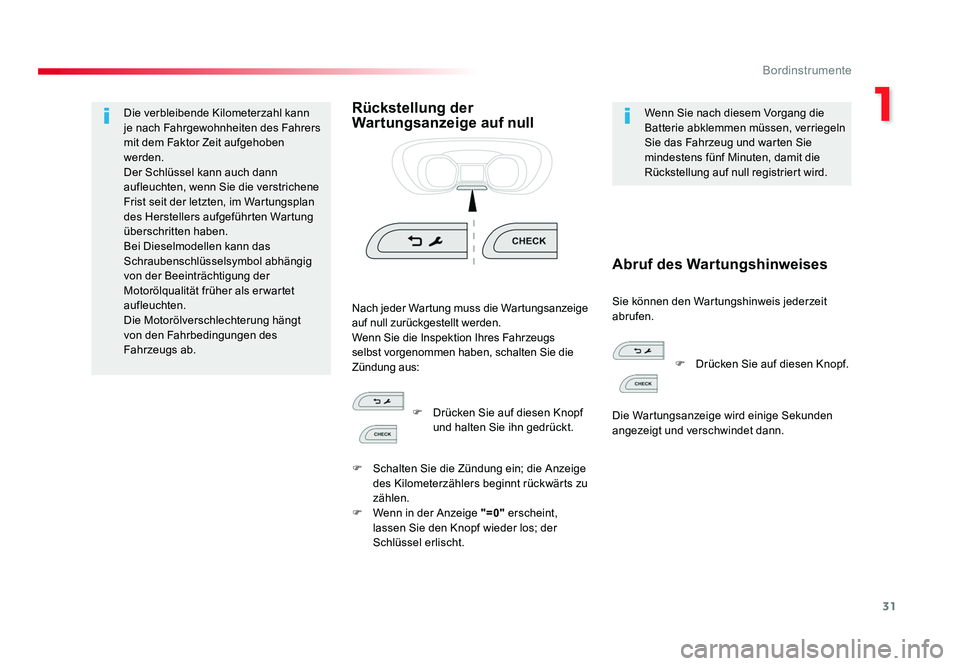

31
1
Bordinstrumente
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016
Die verbleibende Kilometerzahl kann
je nach Fahrgewohnheiten des Fahrers
mit dem Faktor Zeit aufgehoben
werden.
Der Schlüssel kann auch dann
aufleuchten, wenn Sie die verstrichene
Frist seit der letzten, im Wartungsplan
des Herstellers aufgeführten Wartung
überschritten haben.
Bei Dieselmodellen kann das
Schraubenschlüsselsymbol abhängig
von der Beeinträchtigung der
Motorölqualität früher als erwartet
aufleuchten.
Die Motorölverschlechterung hängt
von den Fahrbedingungen des
Fahrzeugs ab.Rückstellung der
Wartungsanzeige auf nullWenn Sie nach diesem Vorgang die
Batterie abklemmen müssen, verriegeln
Sie das Fahrzeug und warten Sie
mindestens fünf Minuten, damit die
Rückstellung auf null registriert wird.
Sie können den Wartungshinweis jederzeit
abrufen.
Nach jeder Wartung muss die Wartungsanzeige
auf null zurückgestellt werden.
Wenn Sie die Inspektion Ihres Fahrzeugs
selbst vorgenommen haben, schalten Sie die
Zündung
aus:
Abruf des Wartungshinweises
F Drücken Sie auf diesen Knopf
und halten Sie ihn gedrückt.
F Schalten Sie die Zündung ein; die Anzeige des Kilometerzählers beginnt rückwärts zu
zählen.
F Wenn in der Anzeige "=0" erscheint,
lassen Sie den Knopf wieder los; der
Schlüssel erlischt. F Drücken Sie auf diesen Knopf.
Die Wartungsanzeige wird einige Sekunden
angezeigt und verschwindet dann.
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016.indd 3108/08/2016 11:38

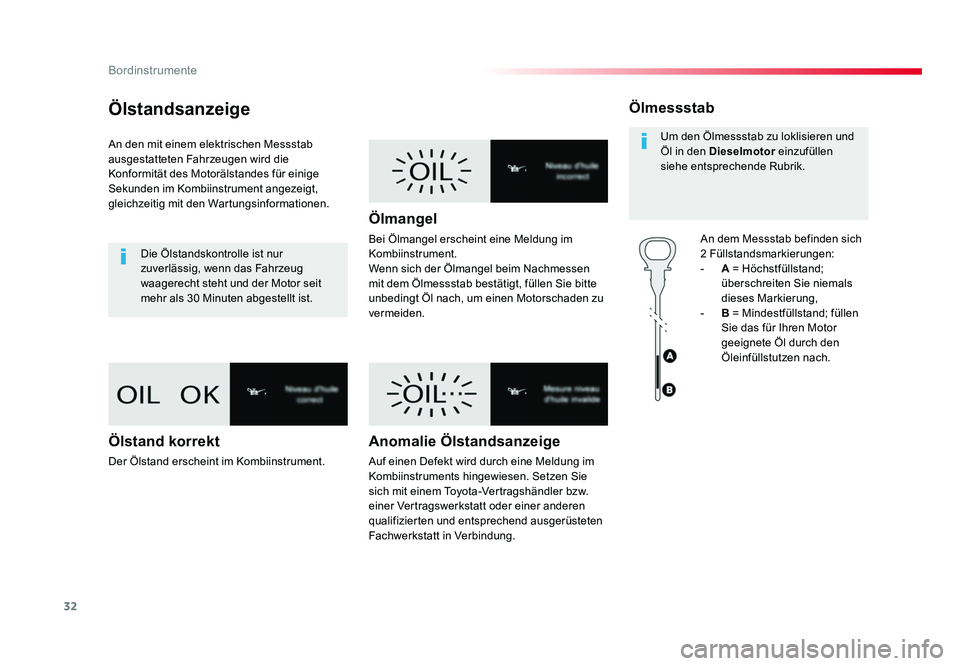

32
Bordinstrumente
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016
Ölstandsanzeige
An den mit einem elektrischen Messstab
ausgestatteten Fahrzeugen wird die
Konformität des Motorälstandes für einige
Sekunden im Kombiinstrument angezeigt,
gleichzeitig mit den Wartungsinformationen.Die Ölstandskontrolle ist nur
zuverlässig, wenn das Fahrzeug
waagerecht steht und der Motor seit
mehr als 30 Minuten abgestellt ist.
Ölstand korrekt
Der Ölstand erscheint im Kombiinstrument.
Ölmangel
Bei Ölmangel erscheint eine Meldung im
Kombiinstrument.
Wenn sich der Ölmangel beim Nachmessen
mit dem Ölmessstab bestätigt, füllen Sie bitte
unbedingt Öl nach, um einen Motorschaden zu
vermeiden.
Anomalie Ölstandsanzeige
Auf einen Defekt wird durch eine Meldung im
Kombiinstruments hingewiesen. Setzen Sie
sich mit einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
Ölmessstab
An dem Messstab befinden sich
2 Füllstandsmarkierungen:
- A = Höchstfüllstand;
überschreiten Sie niemals
dieses Markierung,
- B = Mindestfüllstand; füllen
Sie das für Ihren Motor
geeignete Öl durch den
Öleinfüllstutzen nach.
Um den Ölmessstab zu loklisieren und
Öl in den Dieselmotor
einzufüllen
siehe entsprechende Rubrik.
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016.indd 3208/08/2016 11:38

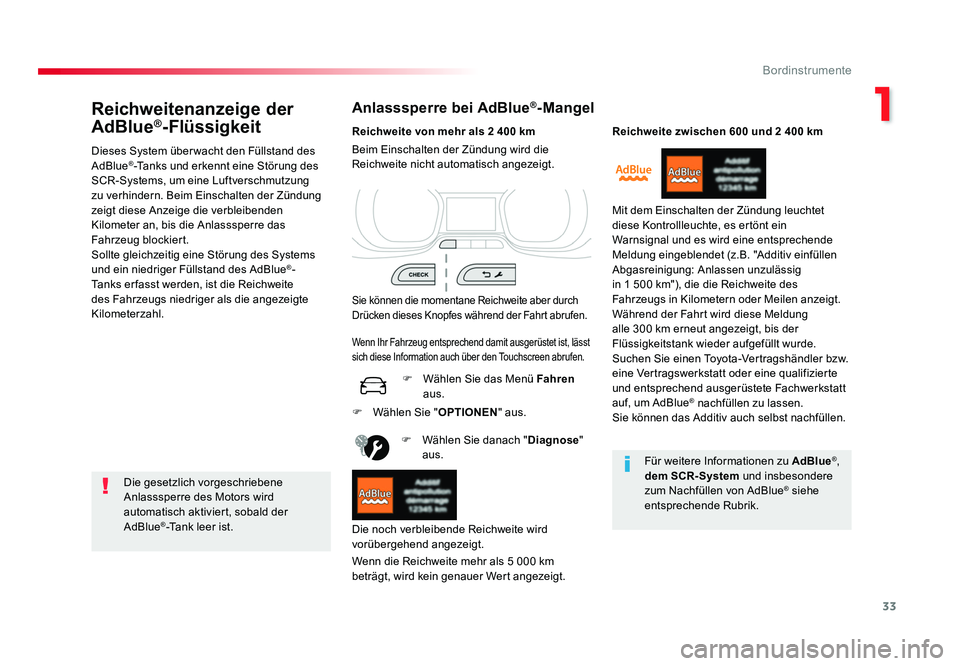

33
1
Bordinstrumente
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016
Reichweitenanzeige der
AdBlue®-Flüssigkeit
Dieses System über wacht den Füllstand des
AdBlue®-Tanks und erkennt eine Störung des
SCR-Systems, um eine Luftverschmutzung
zu verhindern. Beim Einschalten der Zündung
zeigt diese Anzeige die verbleibenden
Kilometer an, bis die Anlasssperre das
Fahrzeug blockiert.
Sollte gleichzeitig eine Störung des Systems
und ein niedriger Füllstand des AdBlue
®-
Tanks er fasst werden, ist die Reichweite
des Fahrzeugs niedriger als die angezeigte
Kilometerzahl.
Anlasssperre bei AdBlue®-Mangel
Die gesetzlich vorgeschriebene
Anlasssperre des Motors wird
automatisch aktiviert, sobald der
AdBlue
®-Tank leer ist. Reichweite von mehr als 2 400 km
Sie können die momentane Reichweite aber durch
Drücken dieses Knopfes während der Fahrt abrufen.
F Wählen Sie danach "
Diagnose"
aus.
Wenn die Reichweite mehr als 5 000 km
beträgt, wird kein genauer Wert angezeigt. Beim Einschalten der Zündung wird die
Reichweite nicht automatisch angezeigt.
Die noch verbleibende Reichweite wird
vorübergehend angezeigt.
Wenn Ihr Fahrzeug entsprechend damit ausgerüstet ist, lässt
sich diese Information auch über den Touchscreen abrufen.
F Wählen Sie das Menü Fahren
aus. Reichweite
zwischen 600 und 2 400 km
Mit dem Einschalten der Zündung leuchtet
diese Kontrollleuchte, es ertönt ein
Warnsignal und es wird eine entsprechende
Meldung eingeblendet (z.B. "Additiv einfüllen
Abgasreinigung: Anlassen unzulässig
in 1 500 km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
Während der Fahrt wird diese Meldung
alle 300 km erneut angezeigt, bis der
Flüssigkeitstank wieder aufgefüllt wurde.
Suchen Sie einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder eine qualifizierte
und entsprechend ausgerüstete Fachwerkstatt
auf, um AdBlue
® nachfüllen zu lassen.
Sie können das Additiv auch selbst nachfüllen.
F Wählen Sie "
OPTIONEN" aus.
Für weitere Informationen zu AdBlue
®,
dem SCR-System und insbesondere
zum Nachfüllen von AdBlue
® siehe
entsprechende Rubrik.
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016.indd 3308/08/2016 11:38

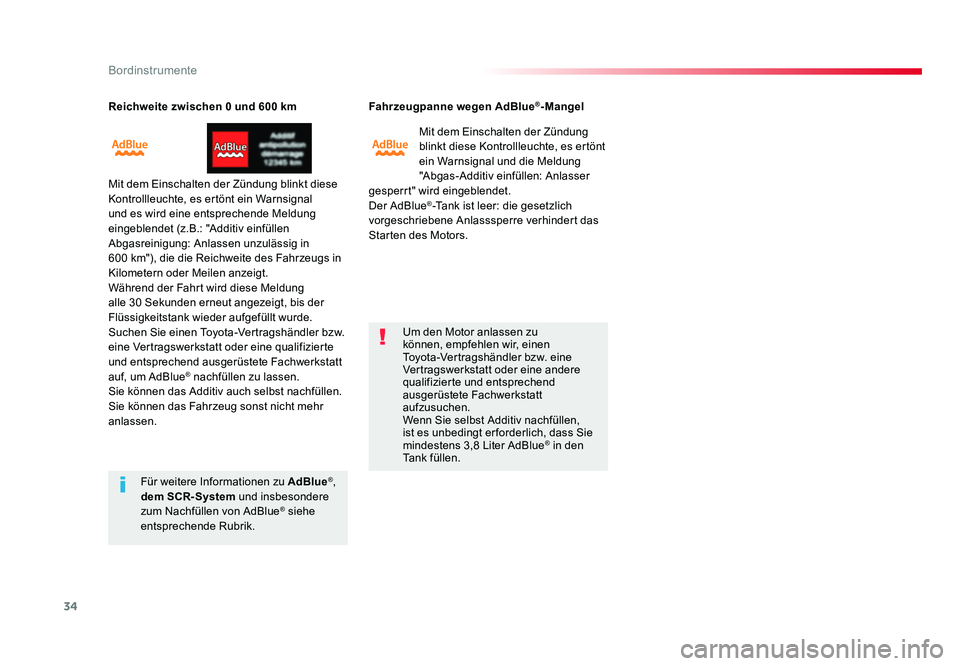

34
Bordinstrumente
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016
Reichweite zwischen 0 und 600 km
Mit dem Einschalten der Zündung blinkt diese
Kontrollleuchte, es ertönt ein Warnsignal
und es wird eine entsprechende Meldung
eingeblendet (z.B.: "Additiv einfüllen
Abgasreinigung: Anlassen unzulässig in
600 km"), die die Reichweite des Fahrzeugs in
Kilometern oder Meilen anzeigt.
Während der Fahrt wird diese Meldung
alle 30 Sekunden erneut angezeigt, bis der
Flüssigkeitstank wieder aufgefüllt wurde.
Suchen Sie einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder eine qualifizierte
und entsprechend ausgerüstete Fachwerkstatt
auf, um AdBlue
® nachfüllen zu lassen.
Sie können das Additiv auch selbst nachfüllen.
Sie können das Fahrzeug sonst nicht mehr
anlassen. Fahrzeugpanne wegen AdBlue
®-Mangel
Mit dem Einschalten der Zündung
blinkt diese Kontrollleuchte, es ertönt
ein Warnsignal und die Meldung
"Abgas-Additiv einfüllen: Anlasser
gesperrt" wird eingeblendet.
Der AdBlue
®-Tank ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das
Starten des Motors.
Um den Motor anlassen zu
können, empfehlen wir, einen
Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere
qualifizierte und entsprechend
ausgerüstete Fachwerkstatt
aufzusuchen.
Wenn Sie selbst Additiv nachfüllen,
ist es unbedingt er forderlich, dass Sie
mindestens 3,8 Liter AdBlue
® in den
Tank füllen.
Für weitere Informationen zu AdBlue
®,
dem SCR-System und insbesondere
zum Nachfüllen von AdBlue
® siehe
entsprechende Rubrik.
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016.indd 3408/08/2016 11:38

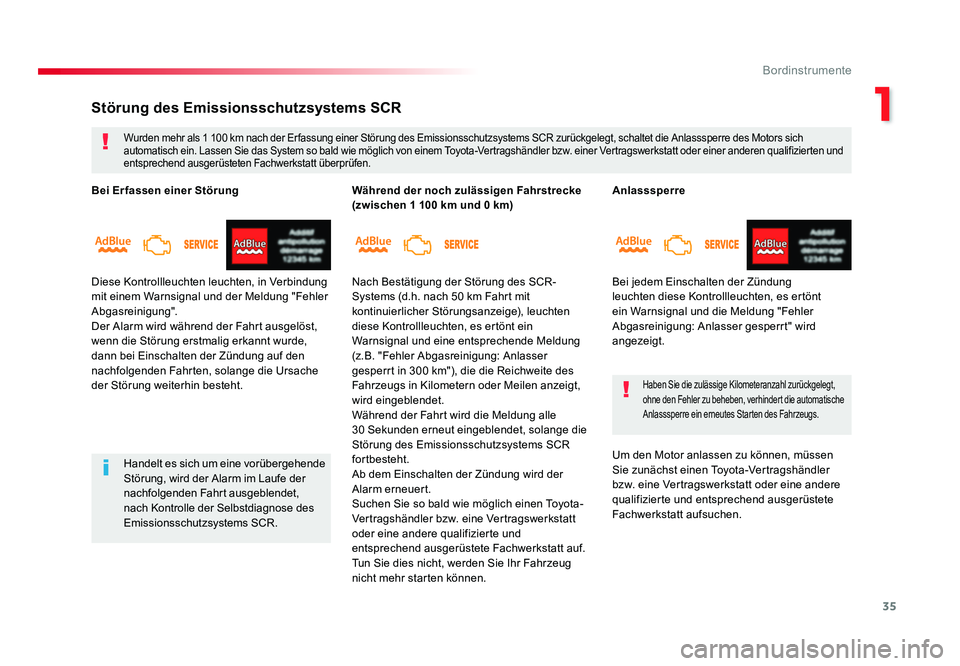

35
1
Bordinstrumente
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016
Anlasssperre
Bei jedem Einschalten der Zündung
leuchten diese Kontrollleuchten, es ertönt
ein Warnsignal und die Meldung "Fehler
Abgasreinigung: Anlasser gesperrt" wird
angezeigt.
Haben Sie die zulässige Kilometeranzahl zurückgelegt,
ohne den Fehler zu beheben, verhindert die automatische
Anlasssperre ein erneutes Starten des Fahrzeugs.
Um den Motor anlassen zu können, müssen
Sie zunächst einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine andere
qualifizierte und entsprechend ausgerüstete
Fachwerkstatt aufsuchen.
Störung des Emissionsschutzsystems SCR
Wurden mehr als 1 100 km nach der Er fassung einer Störung des Emissionsschutzsystems SCR zurückgelegt, schaltet die Anlasssperre des Motors sich
automatisch ein. Lassen Sie das System so bald wie möglich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Handelt es sich um eine vorübergehende
Störung, wird der Alarm im Laufe der
nachfolgenden Fahrt ausgeblendet,
nach Kontrolle der Selbstdiagnose des
Emissionsschutzsystems SCR.
Bei Er fassen einer Störung
Diese Kontrollleuchten leuchten, in Verbindung
mit einem Warnsignal und der Meldung "Fehler
Abgasreinigung".
Der Alarm wird während der Fahrt ausgelöst,
wenn die Störung erstmalig erkannt wurde,
dann bei Einschalten der Zündung auf den
nachfolgenden Fahrten, solange die Ursache
der Störung weiterhin besteht.
Während der noch zulässigen Fahrstrecke
(zwischen 1 100 km und 0 km)
Nach Bestätigung der Störung des SCR-
Systems (d.h. nach 50 km Fahrt mit
kontinuierlicher Störungsanzeige), leuchten
diese Kontrollleuchten, es ertönt ein
Warnsignal und eine entsprechende Meldung
(z.B. "Fehler Abgasreinigung: Anlasser
gesperrt in 300 km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt,
wird eingeblendet.
Während der Fahrt wird die Meldung alle
30
Sekunden erneut eingeblendet, solange die
Störung des Emissionsschutzsystems SCR
fortbesteht.
Ab dem Einschalten der Zündung wird der
Alarm erneuert.
Suchen Sie so bald wie möglich einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt auf.
Tun Sie dies nicht, werden Sie Ihr Fahrzeug
nicht mehr starten können.
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016.indd 3508/08/2016 11:38

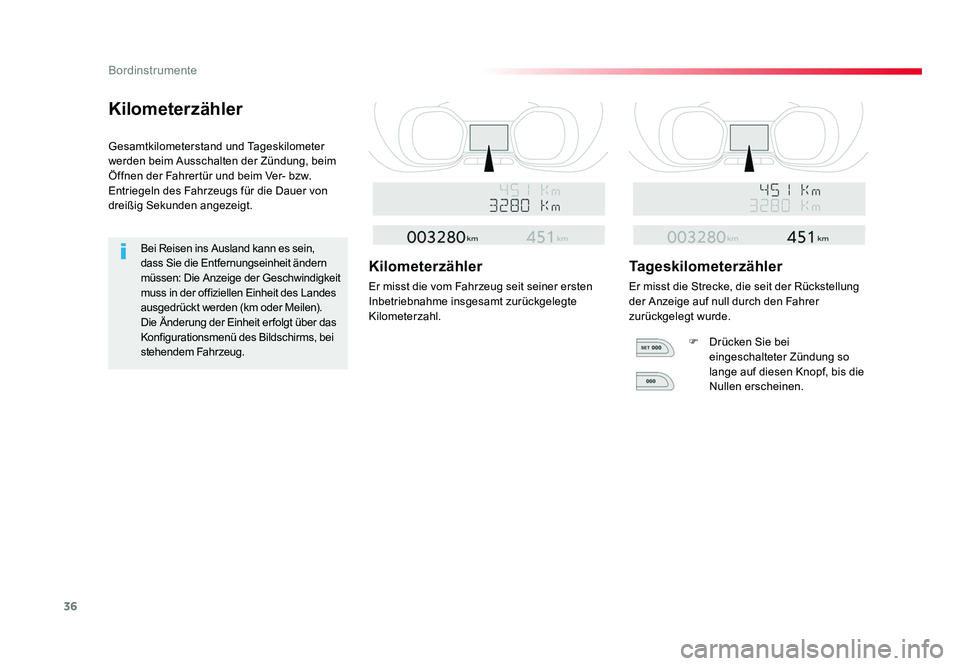

36
Bordinstrumente
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016
Kilometerzähler
Gesamtkilometerstand und Tageskilometer
werden beim Ausschalten der Zündung, beim
Öffnen der Fahrertür und beim Ver- bzw.
Entriegeln des Fahrzeugs für die Dauer von
dreißig Sekunden angezeigt.Bei Reisen ins Ausland kann es sein,
dass Sie die Entfernungseinheit ändern
müssen: Die Anzeige der Geschwindigkeit
muss in der offiziellen Einheit des Landes
ausgedrückt werden (km oder Meilen).
Die Änderung der Einheit erfolgt über das
Konfigurationsmenü des Bildschirms, bei
stehendem Fahrzeug.
Kilometerzähler
Er misst die vom Fahrzeug seit seiner ersten
Inbetriebnahme insgesamt zurückgelegte
Kilometerzahl.
Tageskilometerzähler
Er misst die Strecke, die seit der Rückstellung
der Anzeige auf null durch den Fahrer
zurückgelegt wurde. F Drücken Sie bei eingeschalteter Zündung so
lange auf diesen Knopf, bis die
Nullen erscheinen.
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016.indd 3608/08/2016 11:38

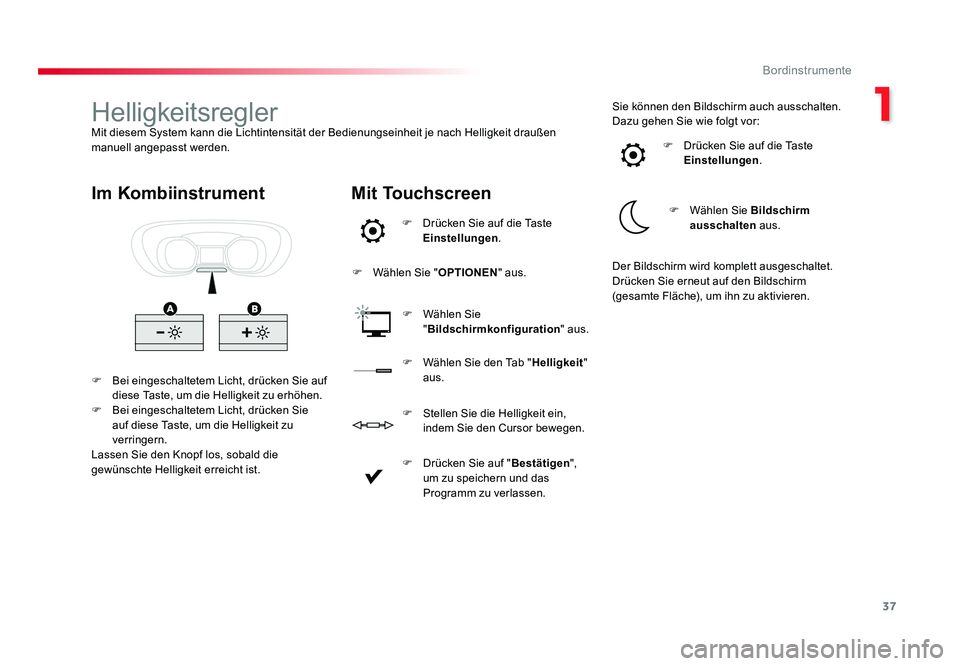

37
1
Bordinstrumente
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016
HelligkeitsreglerMit diesem System kann die Lichtintensität der Bedienungseinheit je nach Helligkeit draußen
manuell angepasst werden.F Bei eingeschaltetem Licht, drücken Sie auf diese Taste, um die Helligkeit zu erhöhen.
F Bei eingeschaltetem Licht, drücken Sie auf diese Taste, um die Helligkeit zu
verringern.
Lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist.
Im Kombiinstrument Mit Touchscreen
F Drücken Sie auf die Taste
Einstellungen .
F Wählen Sie " OPTIONEN" aus.
F Wählen Sie "Bildschirmkonfiguration " aus.Sie können den Bildschirm auch ausschalten.
Dazu gehen Sie wie folgt vor:
F Wählen Sie den Tab " Helligkeit"
aus. F Drücken Sie auf die Taste
Einstellungen .
F Wählen Sie Bildschirm
ausschalten aus.
F Drücken Sie auf " Bestätigen",
um zu speichern und das
Programm zu verlassen.
F Stellen Sie die Helligkeit ein,
indem Sie den Cursor bewegen. Der Bildschirm wird komplett ausgeschaltet.
Drücken Sie erneut auf den Bildschirm
(gesamte Fläche), um ihn zu aktivieren.
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016.indd 3708/08/2016 11:38

38
Bordinstrumente
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016
System, das Ihnen Informationen über die gerade befahrene Strecke liefert (Reichweite, Verbrauch, ...).

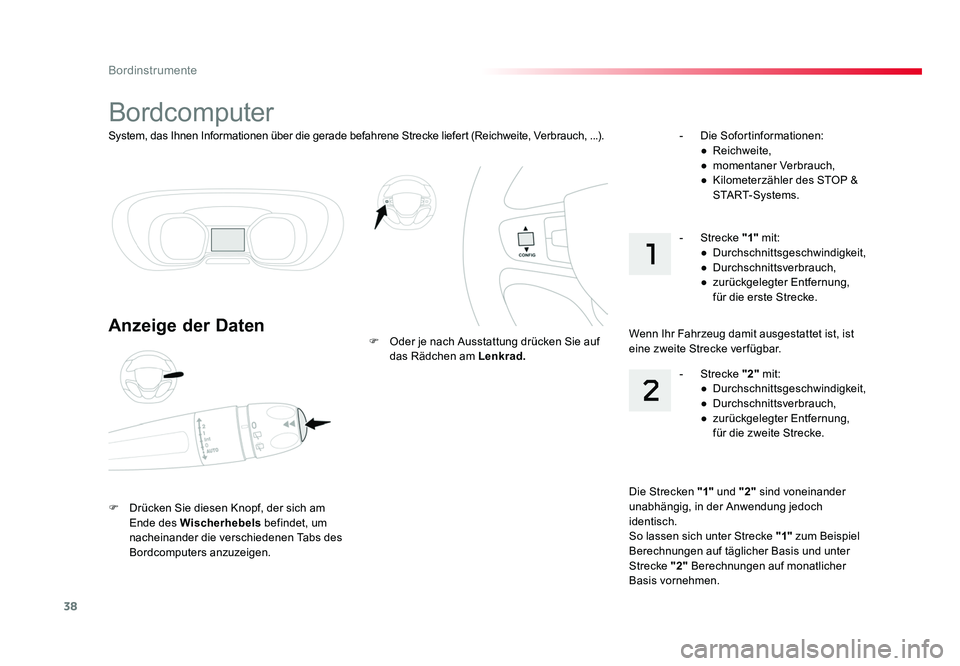

Bordcomputer
Anzeige der Daten
F Drücken Sie diesen Knopf, der sich am Ende des Wischerhebels befindet, um
nacheinander die verschiedenen Tabs des
Bordcomputers anzuzeigen. F Oder je nach Ausstattung drücken Sie auf
das Rädchen am Lenkrad. -
Die Sofortinformationen:
● Reichweite,
● momentaner Ver brauc h,
● Kilometerzähler des STOP &
START-Systems.
Die Strecken "1" und "2" sind voneinander
unabhängig, in der Anwendung jedoch
identisch.
So lassen sich unter Strecke "1" zum Beispiel
Berechnungen auf täglicher Basis und unter
Strecke "2" Berechnungen auf monatlicher
Basis vornehmen. -
Strecke "2" mit:
● Durchschnittsgeschwindigkeit,
● Durchschnittsverbrauch,
● zurückgelegter Entfernung,
für die zweite Strecke.
-
Strecke "1" mit:
● Durchschnittsgeschwindigkeit,
● Durchschnittsverbrauch,
● zurückgelegter Entfernung,
für die erste Strecke.
Wenn Ihr Fahrzeug damit ausgestattet ist, ist
eine zweite Strecke verfügbar.
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016.indd 3808/08/2016 11:38

39
1
Bordinstrumente
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016

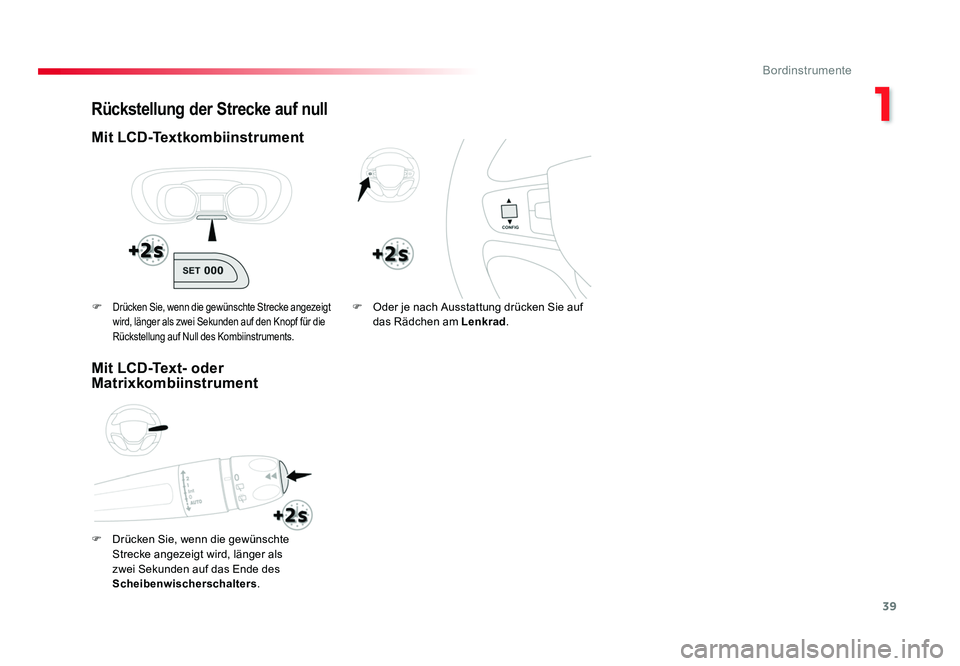

Rückstellung der Strecke auf null
Mit LCD-Textkombiinstrument
F Drücken Sie, wenn die gewünschte Strecke angezeigt wird, länger als
zwei Sekunden auf das Ende des
Scheibenwischerschalters .F Oder je nach Ausstattung drücken Sie auf
das Rädchen am Lenkrad.
F
Drücken Sie, wenn die gewünschte Strecke angezeigt
wird, länger als zwei Sekunden auf den Knopf für die
Rückstellung auf Null des Kombiinstruments.
Mit LCD-Text- oder
Matrixkombiinstrument
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016.indd 3908/08/2016 11:38

40
Bordinstrumente
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016

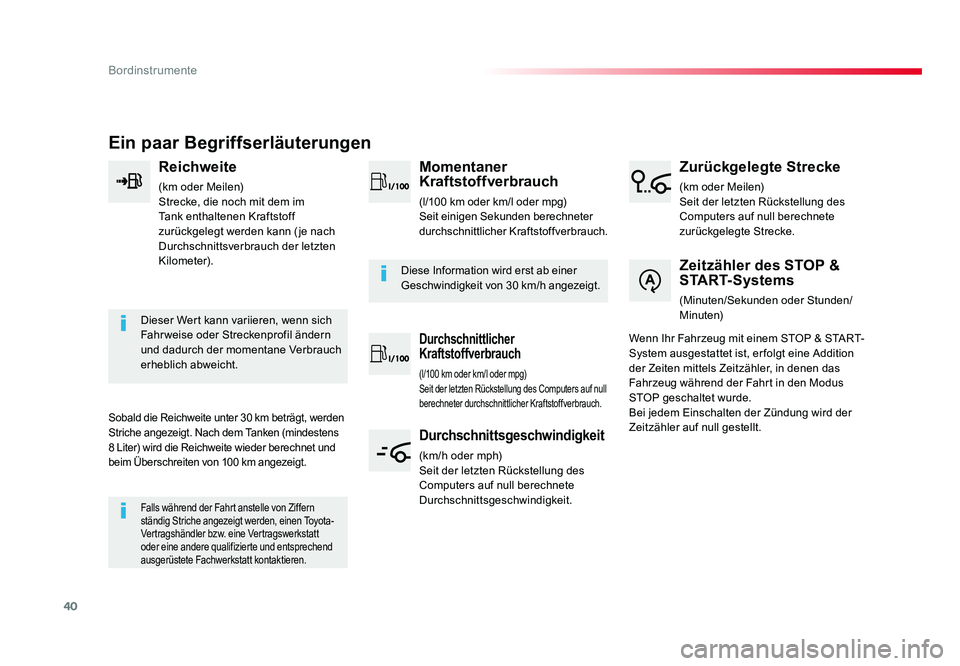

Ein paar Begriffserläuterungen
Reichweite
(km oder Meilen)
Strecke, die noch mit dem im
Tank enthaltenen Kraftstoff
zurückgelegt werden kann ( je nach
Durchschnittsverbrauch der letzten
Kilometer).
Dieser Wert kann variieren, wenn sich
Fahrweise oder Streckenprofil ändern
und dadurch der momentane Verbrauch
erheblich abweicht.
Sobald die Reichweite unter 30 km beträgt, werden
Striche angezeigt. Nach dem Tanken (mindestens
8 Liter) wird die Reichweite wieder berechnet und
beim Überschreiten von 100 km angezeigt.
Falls während der Fahrt anstelle von Ziffern
ständig Striche angezeigt werden, einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt kontaktieren.
Diese Information wird erst ab einer
Geschwindigkeit von 30 km/h angezeigt.
Momentaner
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Seit einigen Sekunden berechneter
durchschnittlicher Kraftstoffverbrauch.
Durchschnittlicher
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Seit der letzten Rückstellung des Computers auf null
berechneter durchschnittlicher Kraftstoffverbrauch.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Seit der letzten Rückstellung des
Computers auf null berechnete
Durchschnittsgeschwindigkeit.
Zurückgelegte Strecke
(km oder Meilen)
Seit der letzten Rückstellung des
Computers auf null berechnete
zurückgelegte Strecke.
Zeitzähler des STOP &
START-Systems
(Minuten/Sekunden oder Stunden/
Minuten)
Wenn Ihr Fahrzeug mit einem STOP & START-
System ausgestattet ist, er folgt eine Addition
der Zeiten mittels Zeitzähler, in denen das
Fahrzeug während der Fahrt in den Modus
STOP geschaltet wurde.
Bei jedem Einschalten der Zündung wird der
Zeitzähler auf null gestellt.
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016.indd 4008/08/2016 11:38
