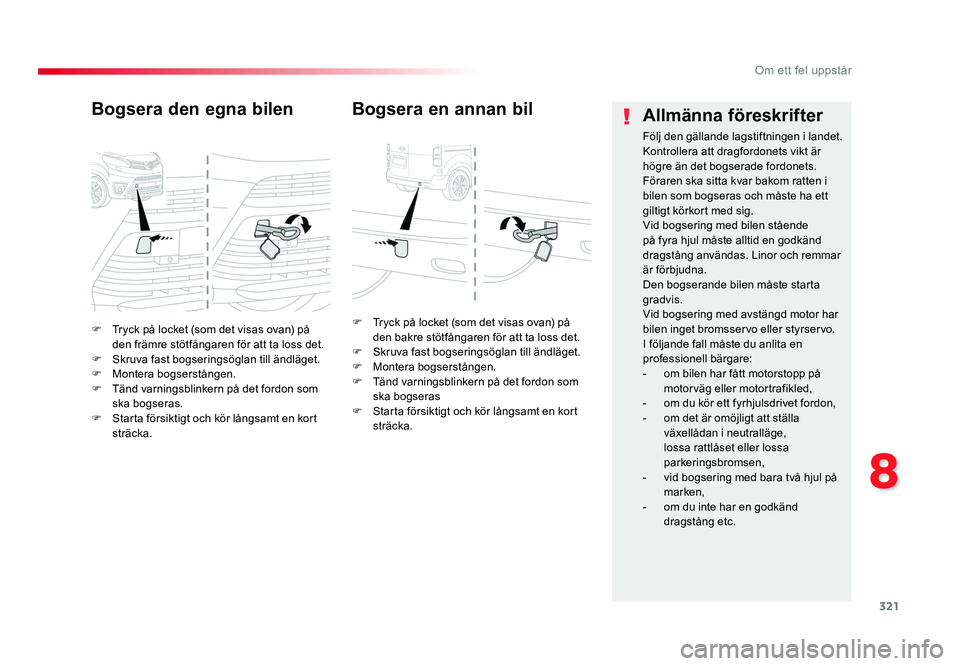

TOYOTA PROACE VERSO 2018 Bruksanvisningar (in Swedish)

321
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
F Tryck på locket (som det visas ovan) på den främre stötfångaren för att ta loss det.
F Skruva fast bogseringsöglan till ändläget.
F Montera bogserstången.
F Tänd varningsblinkern på det fordon som
ska bogseras.
F Starta försiktigt och kör långsamt en kort sträcka.
Bogsera den egna bilen
F Tryck på locket (som det visas ovan) på den bakre stötfångaren för att ta loss det.
F Skruva fast bogseringsöglan till ändläget.
F Montera bogserstången.
F Tänd varningsblinkern på det fordon som
ska bogseras
F Starta försiktigt och kör långsamt en kort sträcka.
Bogsera en annan bil Allmänna föreskrifter
Följ den gällande lagstiftningen i landet.
Kontrollera att dragfordonets vikt är
högre än det bogserade fordonets.
Föraren ska sitta kvar bakom ratten i
bilen som bogseras och måste ha ett
giltigt körkort med sig.
Vid bogsering med bilen stående
på fyra hjul måste alltid en godkänd
dragstång användas. Linor och remmar
är förbjudna.
Den bogserande bilen måste starta
gradvis.
Vid bogsering med avstängd motor har
bilen inget bromsservo eller styrservo.
I följande fall måste du anlita en
professionell bärgare:
- om bilen har fått motorstopp på
motorväg eller motortrafikled,
- om du kör ett fyrhjulsdrivet fordon,
- om det är omöjligt att ställa växellådan i neutralläge,
lossa rattlåset eller lossa
parkeringsbromsen,
- vid bogsering med bara två hjul på marken,
- om du inte har en godkänd dragstång etc.
Proace-Verso_SV.indb 32110/08/2016 13:18

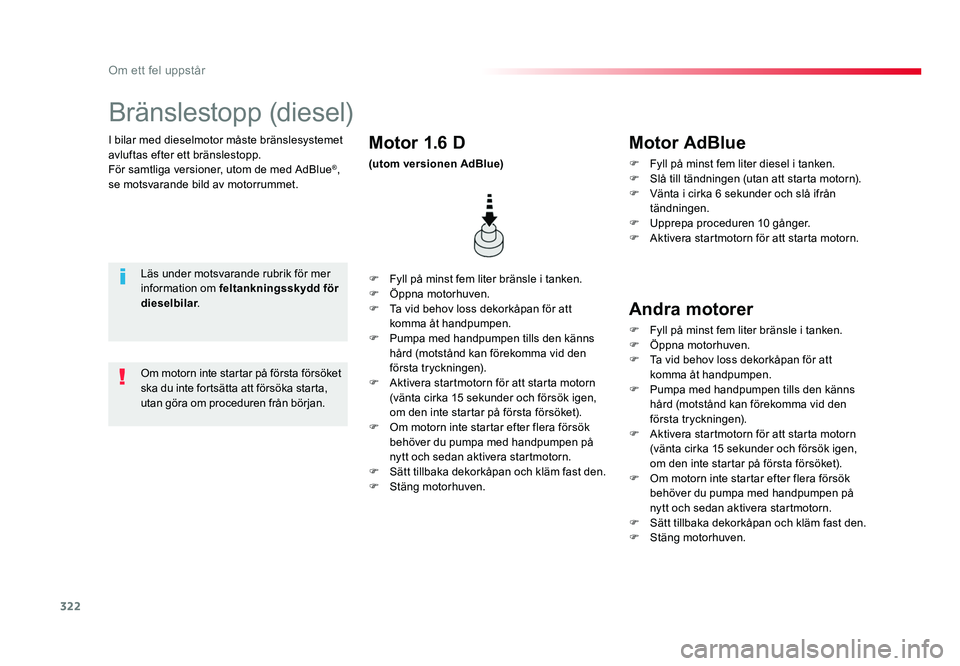

322
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
I bilar med dieselmotor måste bränslesystemet
avluftas efter ett bränslestopp.
För samtliga versioner, utom de med AdBlue
®,
se motsvarande bild av motorrummet.
Bränslestopp (diesel)
Läs under motsvarande rubrik för mer
information om feltankningsskydd för
dieselbilar . F Fyll på minst fem liter bränsle i tanken.
F
Öppna motorhuven.
F Ta vid behov loss dekorkåpan för att komma åt handpumpen.
F Pumpa med handpumpen tills den känns hård (motstånd kan förekomma vid den
första tryckningen).
F Aktivera startmotorn för att starta motorn (vänta cirka 15 sekunder och försök igen,
om den inte startar på första försöket).
F Om motorn inte startar efter flera försök behöver du pumpa med handpumpen på
nytt och sedan aktivera startmotorn.
F Sätt tillbaka dekorkåpan och kläm fast den.
F Stäng motorhuven.
Motor 1.6 D
(utom versionen AdBlue)
Om motorn inte startar på första försöket
ska du inte fortsätta att försöka starta,
utan göra om proceduren från början.
Motor AdBlue
F Fyll på minst fem liter diesel i tanken.
F Slå till tändningen (utan att starta motorn).
F Vänta i cirka 6 sekunder och slå ifrån tändningen.
F Upprepa proceduren 10 gånger.
F Aktivera startmotorn för att starta motorn.
Andra motorer
F Fyll på minst fem liter bränsle i tanken.
F Öppna motorhuven.
F Ta vid behov loss dekorkåpan för att komma åt handpumpen.
F Pumpa med handpumpen tills den känns hård (motstånd kan förekomma vid den
första tryckningen).
F Aktivera startmotorn för att starta motorn (vänta cirka 15 sekunder och försök igen,
om den inte startar på första försöket).
F Om motorn inte startar efter flera försök behöver du pumpa med handpumpen på
nytt och sedan aktivera startmotorn.
F Sätt tillbaka dekorkåpan och kläm fast den.
F Stäng motorhuven.
Proace-Verso_SV.indb 32210/08/2016 13:18

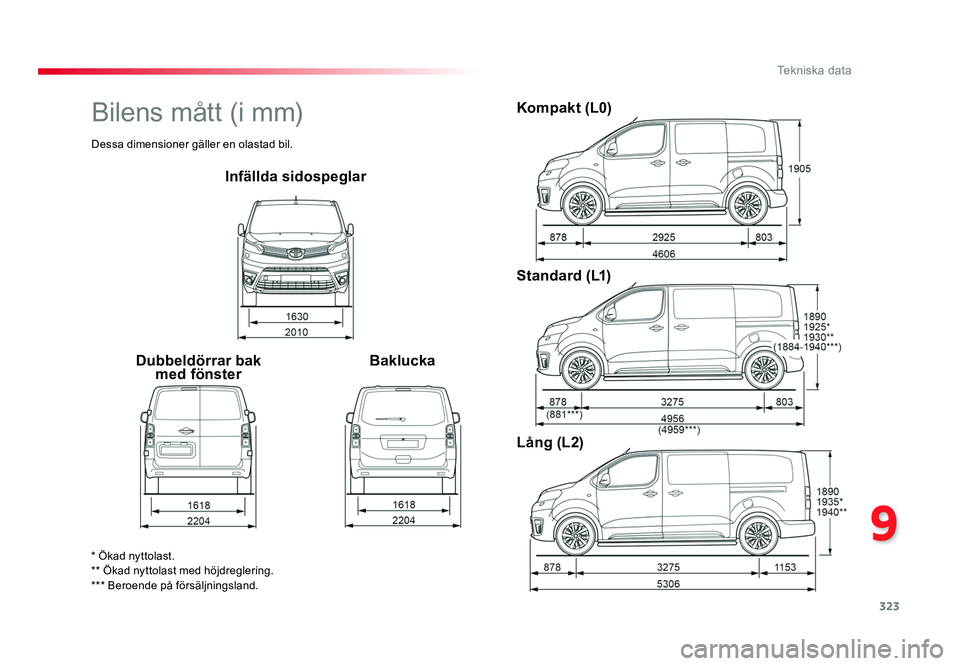

323
9
Tekniska data
Spacetourer-VP_sv_Chap09_caracteristiques-techniques_ed01-2016
Infällda sidospeglar
Dubbeldörrar bak med fönster BakluckaKompakt (L0)
Standard (L1)
LÃ¥ng (L2)
* Ökad nyttolast.
** Ökad nyttolast med höjdreglering.
*** Beroende på försäljningsland.
Bilens mått (i mm)
Dessa dimensioner gäller en olastad bil.
Proace-Verso_SV.indb 32310/08/2016 13:18

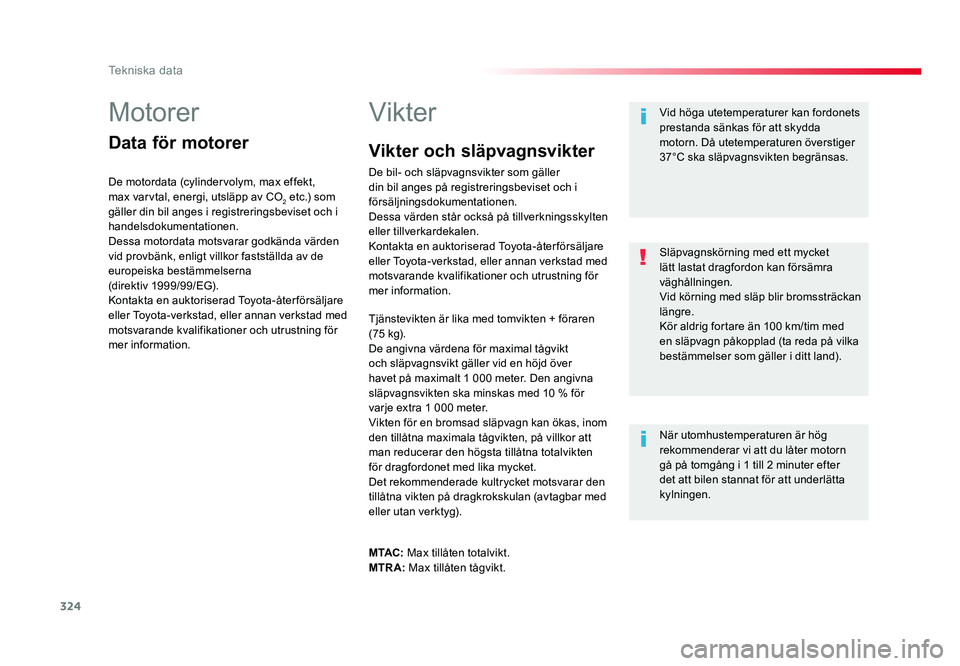

324
Tekniska data
Spacetourer-VP_sv_Chap09_caracteristiques-techniques_ed01-2016
Motorer
Data för motorer
De motordata (cylindervolym, max effekt,
max varvtal, energi, utsläpp av CO
2 etc.) som
gäller din bil anges i registreringsbeviset och i
handelsdokumentationen.
Dessa motordata motsvarar godkända värden
vid provbänk, enligt villkor fastställda av de
europeiska bestämmelserna
(direktiv 1999/99/EG).
Kontakta en auktoriserad Toyota-åter försäljare
eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning för
mer information.
Vikter
Tjänstevikten är lika med tomvikten + föraren
( 75 kg).
De angivna värdena för maximal tågvikt
och släpvagnsvikt gäller vid en höjd över
havet på maximalt 1 000 meter. Den angivna
släpvagnsvikten ska minskas med 10 % för
varje extra 1 000 meter.
Vikten för en bromsad släpvagn kan ökas, inom
den tillåtna maximala tågvikten, på villkor att
man reducerar den högsta tillåtna totalvikten
för dragfordonet med lika mycket.
Det rekommenderade kultrycket motsvarar den
tillåtna vikten på dragkrokskulan (avtagbar med
eller utan verktyg). Vid höga utetemperaturer kan fordonets
prestanda sänkas för att skydda
motorn. Då utetemperaturen överstiger
37°C ska släpvagnsvikten begränsas.
När utomhustemperaturen är hög
rekommenderar vi att du låter motorn
gå på tomgång i 1 till 2 minuter efter
det att bilen stannat för att underlätta
kylningen. Släpvagnskörning med ett mycket
lätt lastat dragfordon kan försämra
väghållningen.
Vid körning med släp blir bromssträckan
längre.
Kör aldrig fortare än 100 km/tim med
en släpvagn påkopplad (ta reda på vilka
bestämmelser som gäller i ditt land).
M TAC: Max tillåten totalvikt.
MTRA: Max tillåten tågvikt.
Vikter och släpvagnsvikter
De bil- och släpvagnsvikter som gäller
din bil anges på registreringsbeviset och i
försäljningsdokumentationen.
Dessa värden står också på tillverkningsskylten
eller tillverkardekalen.
Kontakta en auktoriserad Toyota-åter försäljare
eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning för
mer information.
Proace-Verso_SV.indb 32410/08/2016 13:18

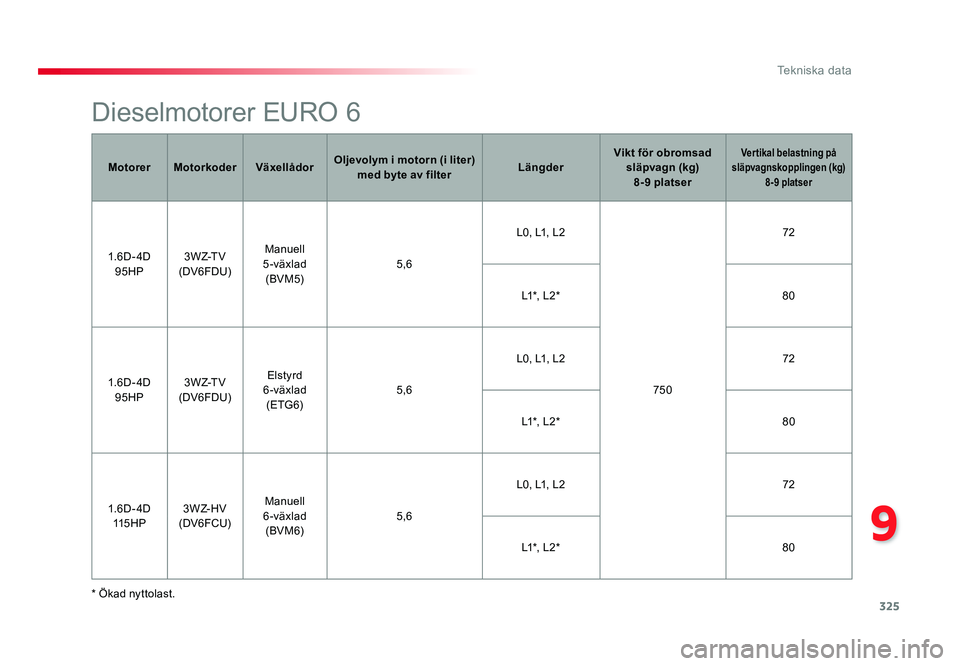

325
9
Tekniska data
Spacetourer-VP_sv_Chap09_caracteristiques-techniques_ed01-2016
Dieselmotorer EURO 6
* Ökad nyttolast.Motorer Motorkoder
VäxellådorOljevolym i motorn (i liter)
med byte av filter LängderVikt för obromsad
släpvagn (kg)8-9 platser
Vertikal belastning på
släpvagnskopplingen (kg) 8-9 platser
1.6D- 4D 95HP 3 W Z-T V
(DV6FDU) Manuell
5-växlad (BVM5) 5,6L0, L1, L2
75072
L1 *, L 2 * 80
1.6D- 4D 95HP 3 W Z-T V
(DV6FDU) Elstyrd
6-växlad (ETG6) 5,6L0, L1, L2
72
L1 *, L 2 * 80
1.6D- 4D 115 H P 3 W Z- H V
(DV6FCU) Manuell
6-växlad (BVM 6) 5,6L0, L1, L2
72
L1 *, L 2 * 80
Proace-Verso_SV.indb 32510/08/2016 13:18

326
Motorer MotorkoderVäxellådorOljevolym i motorn (i liter)
med byte av filter LängderVikt obromsad
släpvagn (kg) 8-9 platserVertikal belastning på
släpvagnskopplingen (kg) 8-9 platser
2.0D- 4D 120 H P4W Z- F T V
(DW10FE) -
6 ,1 L0, L1, L2
750-
L1 *, L 2 * -
2 l BlueHDi 150 S&S AHX
(DW10FD) Manuell
6-växlad BVM6 6 ,1L1, L2, L3
75092
L 2 *, L 3 * 10 0
2 l BlueHDi 18 0 S&S AHH
(DW10 FC) Automatisk
6-växlad E AT 6 5 ,1L1, L2, L3
80
L 2 *, L 3 * 88
Tekniska data
Spacetourer-VP_sv_Chap09_caracteristiques-techniques_ed01-2016
* Ökad nyttolast.
Proace-Verso_SV.indb 32610/08/2016 13:18

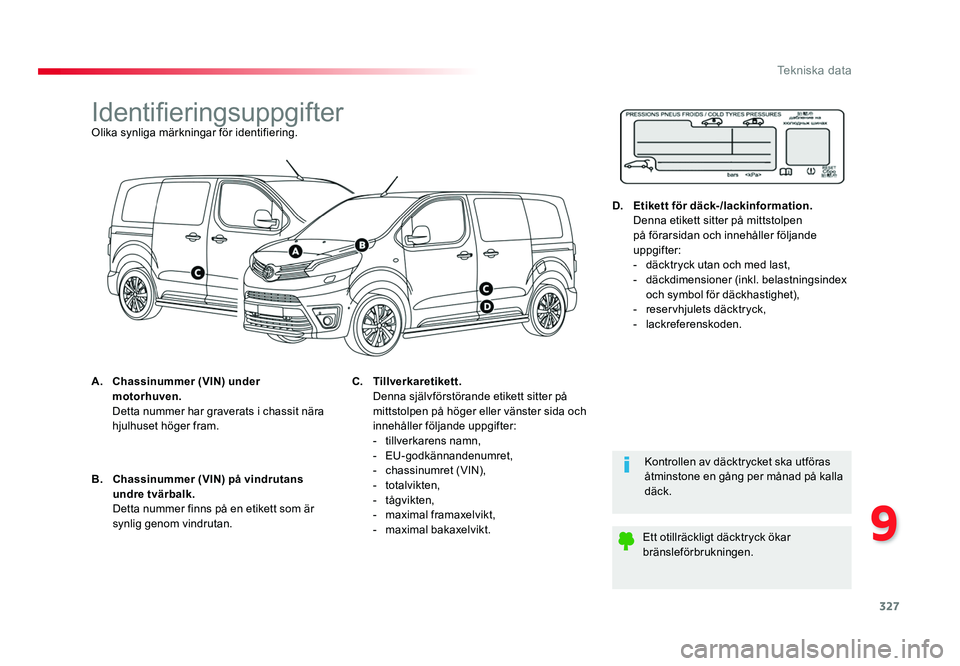

327
9
Tekniska data
Spacetourer-VP_sv_Chap09_caracteristiques-techniques_ed01-2016
IdentifieringsuppgifterOlika synliga märkningar för identifiering.
A. Chassinummer (VIN) under
motorhuven.
Detta nummer har graverats i chassit nära hjulhuset höger fram.
Kontrollen av däcktrycket ska utföras
åtminstone en gång per månad på kalla
däck.
Ett otillräckligt däcktryck ökar
bränsleförbrukningen.
B.
Chassinummer (VIN) på vindrutans
undre tvärbalk.
Detta nummer finns på en etikett som är synlig genom vindrutan. C.
Tillverkaretikett.
Denna självförstörande etikett sitter på
mittstolpen på höger eller vänster sida och
innehåller följande uppgifter:
- tillverkarens namn,
- EU-godkännandenumret,
- chassinumret (VIN),
- totalvikten,
- tågvikten,
- maximal framaxelvikt,
- maximal bakaxelvikt. D.
Etikett för däck-/lackinformation.
Denna etikett sitter på mittstolpen
på förarsidan och innehåller följande
uppgifter:
- däcktryck utan och med last,
- däckdimensioner (inkl. belastningsindex
och symbol för däckhastighet),
- reservhjulets däcktryck,
- lackreferenskoden.
Proace-Verso_SV.indb 32710/08/2016 13:18

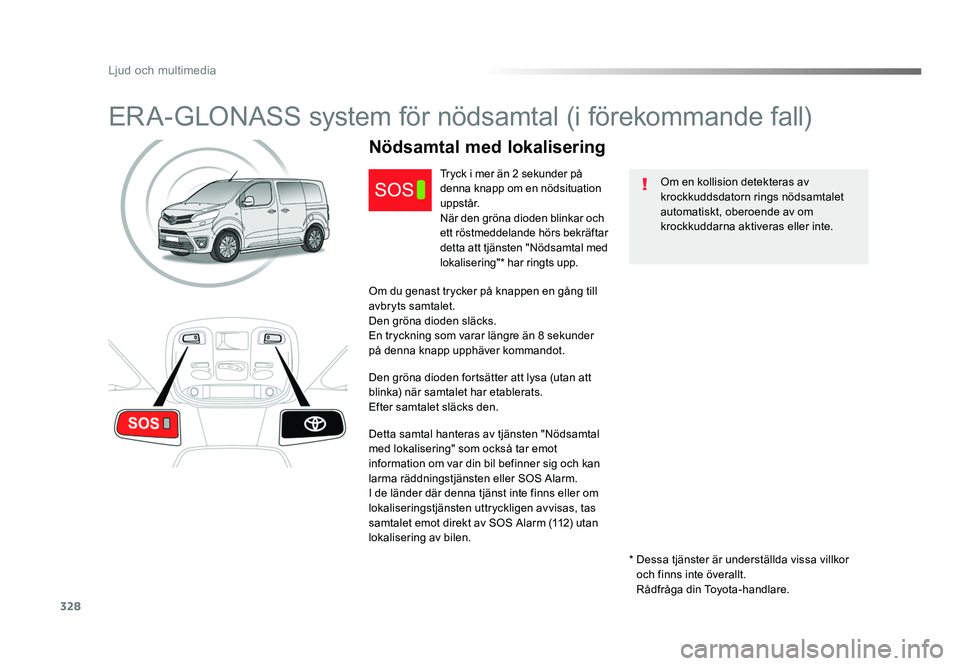

328
Ljud och multimedia
Spacetourer-VP_sv_Chap10a_BTA_ed01-2016
ERA-GLONASS system för nödsamtal (i förekommande fall)
Om en kollision detekteras av
krockkuddsdatorn rings nödsamtalet
automatiskt, oberoende av om
krockkuddarna aktiveras eller inte.
Nödsamtal med lokalisering
Tryck i mer än 2 sekunder på
denna knapp om en nödsituation
u p p s t å r.
När den gröna dioden blinkar och
ett röstmeddelande hörs bekräftar
detta att tjänsten "Nödsamtal med
lokalisering"* har ringts upp.
Om du genast trycker på knappen en gång till
avbryts samtalet.
Den gröna dioden släcks.
En tryckning som varar längre än 8 sekunder
på denna knapp upphäver kommandot.
Den gröna dioden fortsätter att lysa (utan att
blinka) när samtalet har etablerats.
Efter samtalet släcks den.
Detta samtal hanteras av tjänsten "Nödsamtal
med lokalisering" som också tar emot
information om var din bil befinner sig och kan
larma räddningstjänsten eller SOS Alarm.
I de länder där denna tjänst inte finns eller om
lokaliseringstjänsten uttryckligen avvisas, tas
samtalet emot direkt av SOS Alarm (112) utan
lokalisering av bilen. * Dessa tjänster är underställda vissa villkor och finns inte överallt.
Rådfråga din Toyota-handlare.
Proace-Verso_SV.indb 32810/08/2016 13:18

.

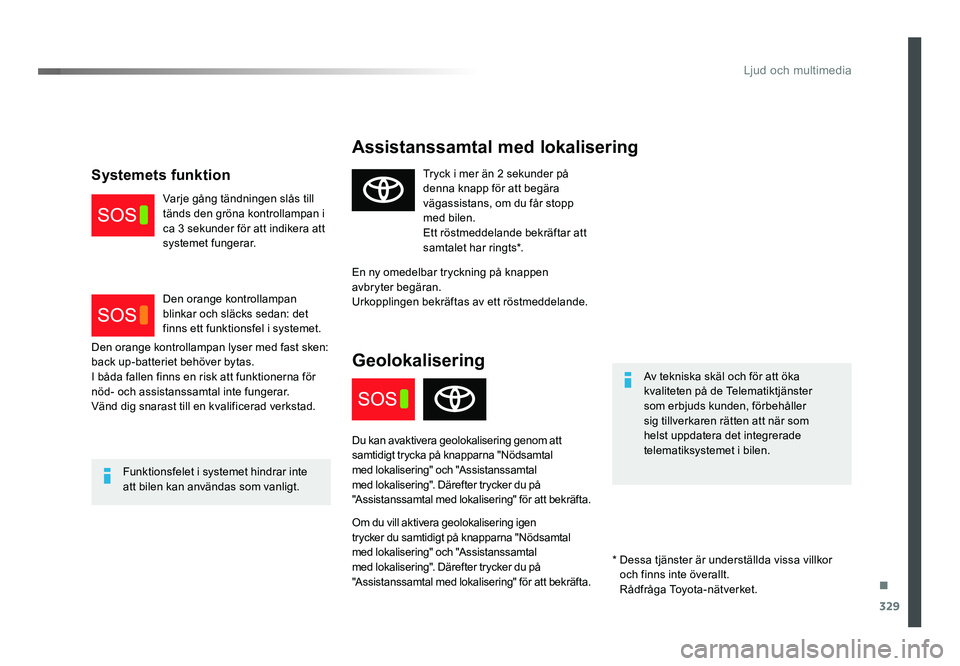

329
Ljud och multimedia
Spacetourer-VP_sv_Chap10a_BTA_ed01-2016
Assistanssamtal med lokalisering
Av tekniska skäl och för att öka
kvaliteten på de Telematiktjänster
som erbjuds kunden, förbehåller
sig tillverkaren rätten att när som
helst uppdatera det integrerade
telematiksystemet i bilen.
Funktionsfelet i systemet hindrar inte
att bilen kan användas som vanligt. Tryck i mer än 2 sekunder på
denna knapp för att begära
vägassistans, om du får stopp
med bilen.
Ett röstmeddelande bekräftar att
samtalet har ringts*.
En ny omedelbar tryckning på knappen
avbryter begäran.
Urkopplingen bekräftas av ett röstmeddelande.Geolokalisering
Du kan avaktivera geolokalisering genom att
samtidigt trycka på knapparna "Nödsamtal
med lokalisering" och "Assistanssamtal
med lokalisering". Därefter trycker du på
"Assistanssamtal med lokalisering" för att bekräfta.
Om du vill aktivera geolokalisering igen
trycker du samtidigt på knapparna "Nödsamtal
med lokalisering" och "Assistanssamtal
med lokalisering". Därefter trycker du på
"Assistanssamtal med lokalisering" för att bekräfta.
Den orange kontrollampan lyser med fast sken:
back up-batteriet behöver bytas.
I båda fallen finns en risk att funktionerna för
nöd- och assistanssamtal inte fungerar.
Vänd dig snarast till en kvalificerad verkstad.
Systemets funktion
Varje gång tändningen slås till
tänds den gröna kontrollampan i
ca 3 sekunder för att indikera att
systemet fungerar.
Den orange kontrollampan
blinkar och släcks sedan: det
finns ett funktionsfel i systemet.
* Dessa tjänster är underställda vissa villkor och finns inte överallt.
Rådfråga Toyota-nätverket.
Proace-Verso_SV.indb 32910/08/2016 13:18

Proace-Verso_SV.indb 33010/08/2016 13:18
