281
7
Praktisk information
Spacetourer-VP_sv_Chap07_info-pratiques_ed01-2016

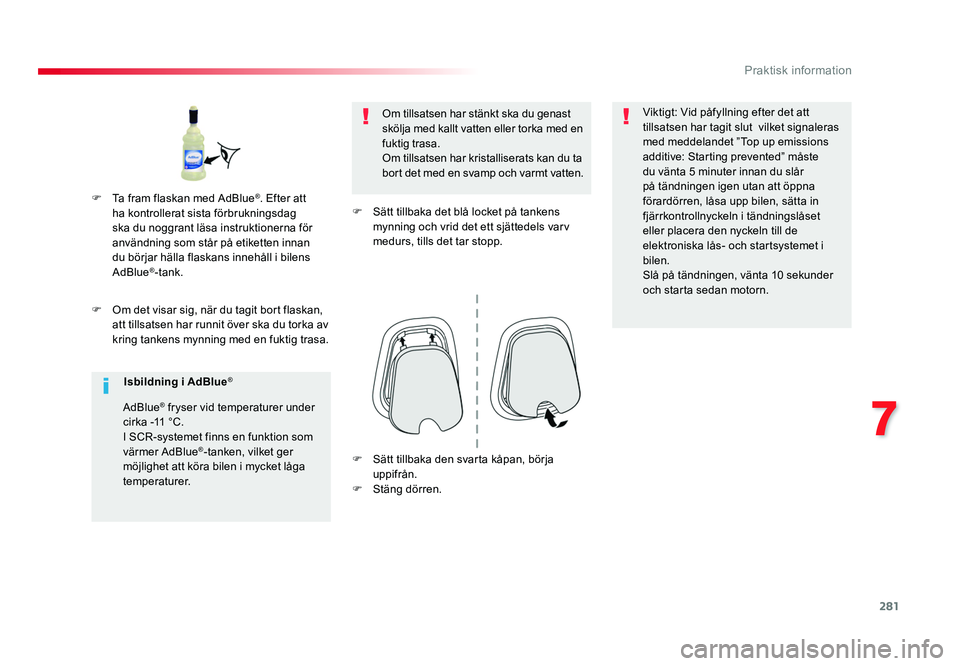

F Om det visar sig, när du tagit bort flaskan, att tillsatsen har runnit över ska du torka av
kring tankens mynning med en fuktig trasa. Om tillsatsen har stänkt ska du genast
skölja med kallt vatten eller torka med en
fuktig trasa.
Om tillsatsen har kristalliserats kan du ta
bort det med en svamp och varmt vatten.
F Sätt tillbaka det blå locket på tankens mynning och vrid det ett sjättedels varv
medurs, tills det tar stopp. Viktigt: Vid påfyllning efter det att
tillsatsen har tagit slut vilket signaleras
med meddelandet ”Top up emissions
additive: Starting prevented” måste
du vänta 5 minuter innan du slår
på tändningen igen utan att öppna
förardörren, låsa upp bilen, sätta in
fjärrkontrollnyckeln i tändningslåset
eller placera den nyckeln till de
elektroniska lås- och startsystemet i
bilen.
Slå på tändningen, vänta 10 sekunder
och starta sedan motorn.
F Ta fram flaskan med AdBlue
®. Efter att
ha kontrollerat sista förbrukningsdag
ska du noggrant läsa instruktionerna för
användning som står på etiketten innan
du börjar hälla flaskans innehåll i bilens
AdBlue
®-tank.
Isbildning i AdBlue
®
AdBlue® fryser vid temperaturer under
cirka -11 °C.
I SCR-systemet finns en funktion som
värmer AdBlue
®-tanken, vilket ger
möjlighet att köra bilen i mycket låga
temperaturer. F Sätt tillbaka den svarta kåpan, börja
uppifrån.
F Stäng dörren.
Proace-Verso_SV.indb 28110/08/2016 13:17

282
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016

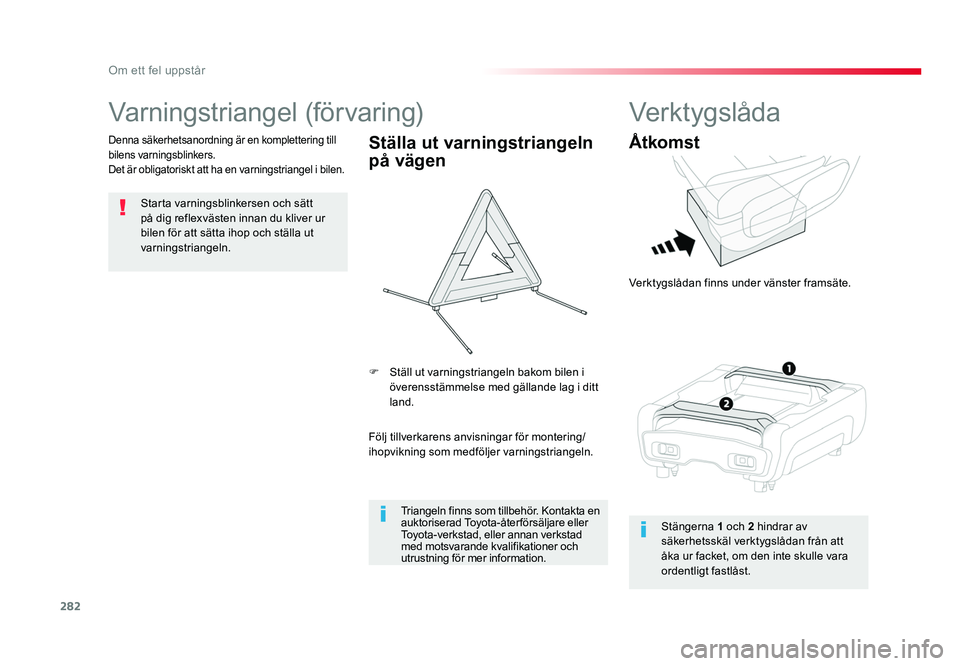

Varningstriangel (förvaring)
Starta varningsblinkersen och sätt
på dig reflexvästen innan du kliver ur
bilen för att sätta ihop och ställa ut
varningstriangeln.
Denna säkerhetsanordning är en komplettering till
bilens varningsblinkers.
Det är obligatoriskt att ha en varningstriangel i bilen.Ställa ut varningstriangeln
på vägen
Följ tillverkarens anvisningar för montering/
ihopvikning som medföljer varningstriangeln. F Ställ ut varningstriangeln bakom bilen i överensstämmelse med gällande lag i ditt
land.
Triangeln finns som tillbehör. Kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning för mer information.
Verktygslåda
Åtkomst
Verktygslådan finns under vänster framsäte.
Stängerna 1 och 2 hindrar av
säkerhetsskäl verktygslådan från att
åka ur facket, om den inte skulle vara
ordentligt fastlåst.
Proace-Verso_SV.indb 28210/08/2016 13:17

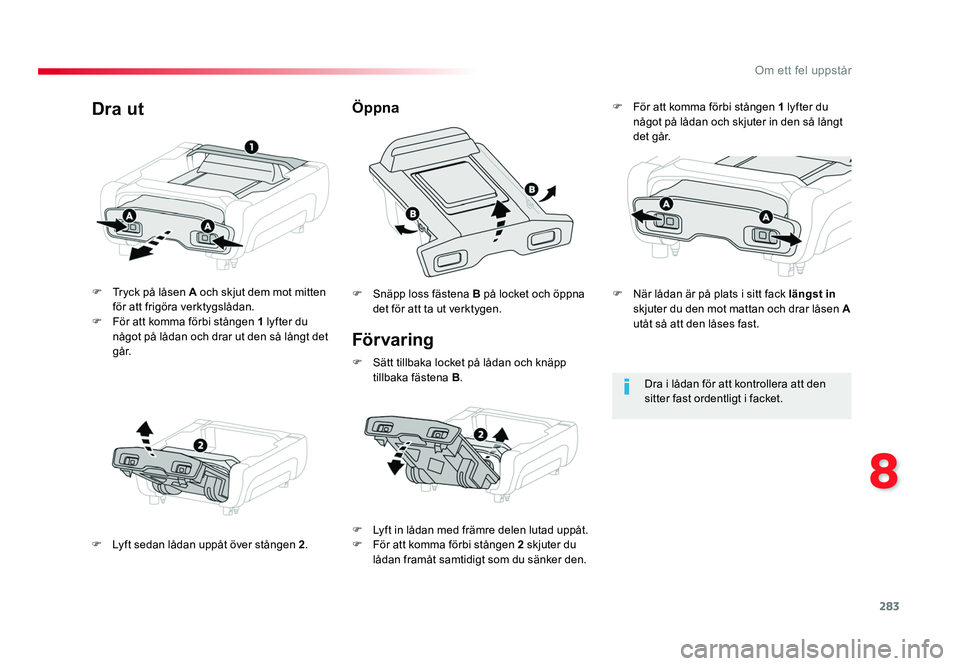

283
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
För varing
F Tryck på låsen A och skjut dem mot mitten för att frigöra verktygslådan.
F För att komma förbi stången 1 lyfter du något på lådan och drar ut den så långt det
g å r.
F Lyft sedan lådan uppåt över stången 2. F Snäpp loss fästena
B på locket och öppna
det för att ta ut verktygen.
ÖppnaDra ut
Dra i lådan för att kontrollera att den
sitter fast ordentligt i facket.
F Lyft in lådan med främre delen lutad uppåt.
F För att komma förbi stången 2 skjuter du lådan framåt samtidigt som du sänker den. F För att komma förbi stången 1 lyfter du
något på lådan och skjuter in den så långt
d e t g å r.
F Sätt tillbaka locket på lådan och knäpp
tillbaka fästena B . F När lådan är på plats i sitt fack
längst in
skjuter du den mot mattan och drar låsen A
utåt så att den låses fast.
Proace-Verso_SV.indb 28310/08/2016 13:17

284
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016

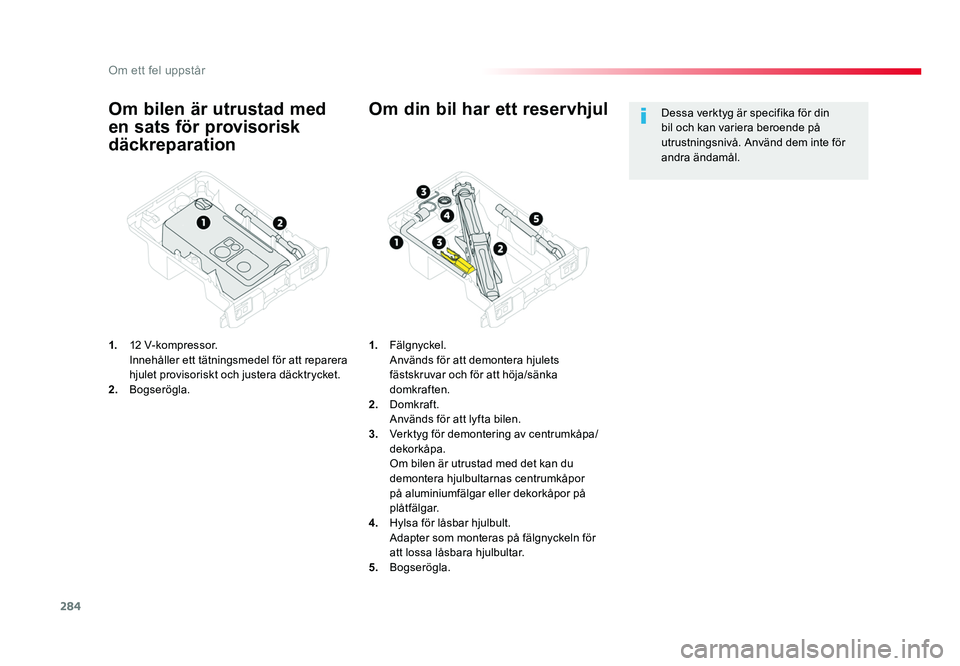

Om bilen är utrustad med
en sats för provisorisk
däckreparation
1. 12 V-kompressor.
Innehåller ett tätningsmedel för att reparera
hjulet provisoriskt och justera däcktrycket.
2. Bogserögla.
Om din bil har ett reservhjul
1. Fälgnyckel.
Används för att demontera hjulets fästskruvar och för att höja/sänka
domkraften.
2. Domkraft.
Används för att lyfta bilen.
3. Verktyg för demontering av centrumkåpa/
dekorkåpa.
Om bilen är utrustad med det kan du demontera hjulbultarnas centrumkåpor
på aluminiumfälgar eller dekorkåpor på
plåtfälgar.
4. Hylsa för låsbar hjulbult.
Adapter som monteras på fälgnyckeln för att lossa låsbara hjulbultar.
5. Bogserögla. Dessa verktyg är specifika för din
bil och kan variera beroende på
utrustningsnivå. Använd dem inte för
andra ändamål.
Proace-Verso_SV.indb 28410/08/2016 13:17

285
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016

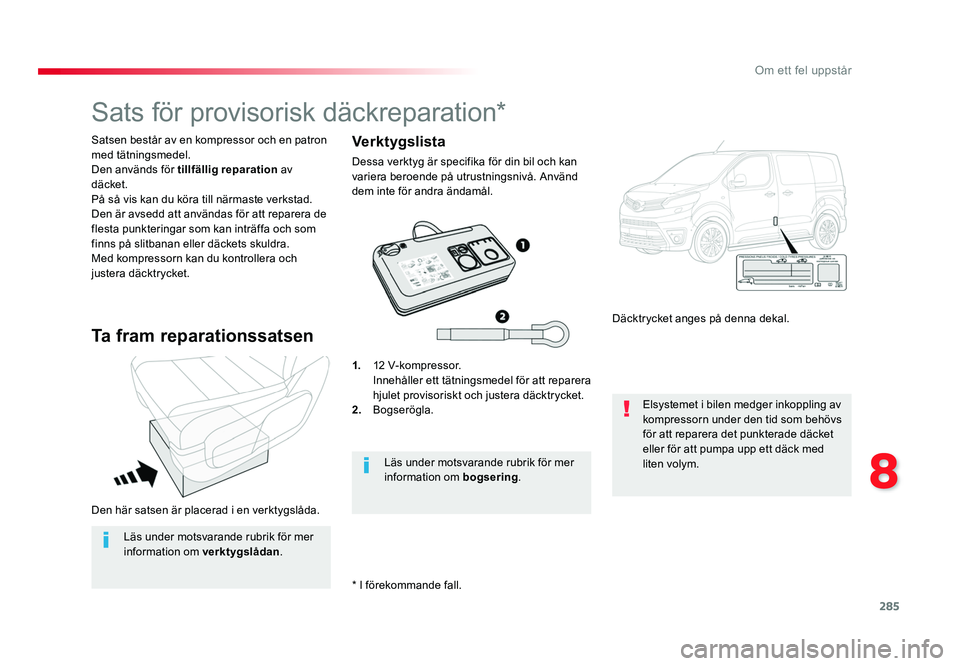

Den här satsen är placerad i en verktygslåda. Satsen består av en kompressor och en patron
med tätningsmedel.
Den används för tillfällig reparation av
däcket.
På så vis kan du köra till närmaste verkstad.
Den är avsedd att användas för att reparera de
flesta punkteringar som kan inträffa och som
finns på slitbanan eller däckets skuldra.
Med kompressorn kan du kontrollera och
justera däcktrycket.
Sats för provisorisk däckreparation*
Ta fram reparationssatsen
1. 12 V-kompressor.
Innehåller ett tätningsmedel för att reparera
hjulet provisoriskt och justera däcktrycket.
2. Bogserögla. Däcktrycket anges på denna dekal.
Elsystemet i bilen medger inkoppling av
kompressorn under den tid som behövs
för att reparera det punkterade däcket
eller för att pumpa upp ett däck med
liten volym.
Läs under motsvarande rubrik för mer
information om bogsering
.
Ver k t ygslista
Dessa verktyg är specifika för din bil och kan
variera beroende på utrustningsnivå. Använd
dem inte för andra ändamål.
Läs under motsvarande rubrik för mer
information om verktygslådan .
* I förekommande fall.
Proace-Verso_SV.indb 28510/08/2016 13:17

286
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
A. Väljare för läge "Reparation" eller
"Pumpning" (tryckökning).
B. PÅ /AV- st römbr y t are ( "I/O" ).
C. Knapp för trycksänkning.
D. Manometer (bar och p.s.i.).
E. Fack med kabel och adapter för 12 V-uttag.
Beskrivning av satsen
F. Patron med tätningsmedel.
G. Vit slang med plugg för reparation.
H. Svart slang för pumpning.
I. Dekal för fartbegränsning.
Dekalen för fartbegränsning I ska
klistras på bilratten, för att påminna
dig om att ett hjul är avsett för tillfällig
användning.
Överskrid inte 80 km/h då du kör med
däck som reparerats med en sats av
detta slag.
Proace-Verso_SV.indb 28610/08/2016 13:17

287
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016

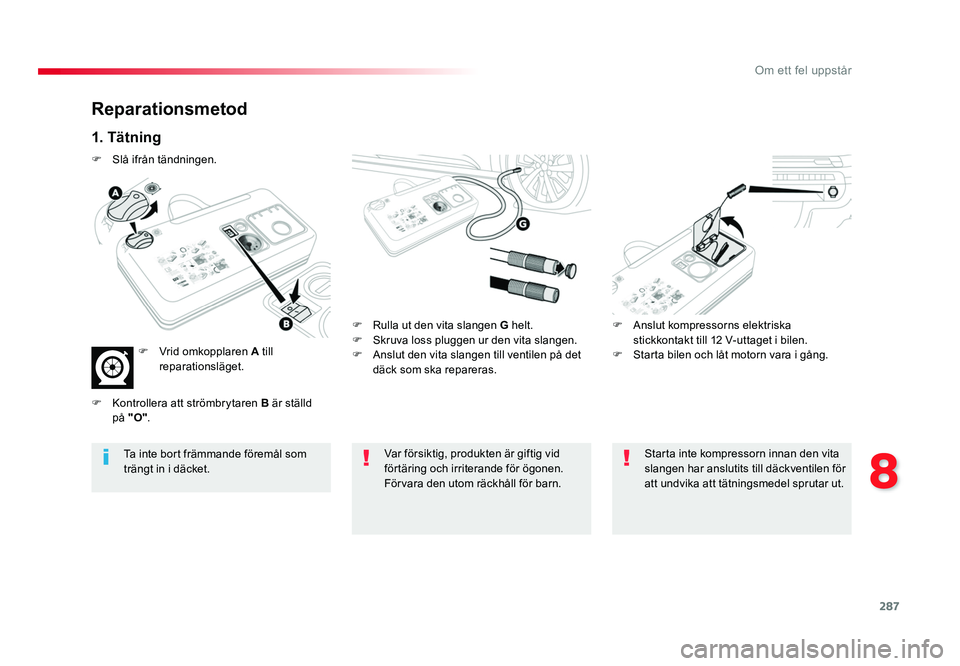

Reparationsmetod
1. Tätning
F Rulla ut den vita slangen G helt.
F Skruva loss pluggen ur den vita slangen.
F Anslut den vita slangen till ventilen på det däck som ska repareras. F
Anslut kompressorns elektriska
stickkontakt till 12 V-uttaget i bilen.
F Starta bilen och låt motorn vara i gång.
Var försiktig, produkten är giftig vid
förtäring och irriterande för ögonen.
Förvara den utom räckhåll för barn.
Ta inte bort främmande föremål som
trängt in i däcket.
Starta inte kompressorn innan den vita
slangen har anslutits till däckventilen för
att undvika att tätningsmedel sprutar ut.
F
Slå ifrån tändningen.
F Vrid omkopplaren A till reparationsläget.
F Kontrollera att strömbrytaren B är ställd
på "O" .
Proace-Verso_SV.indb 28710/08/2016 13:17

288
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016

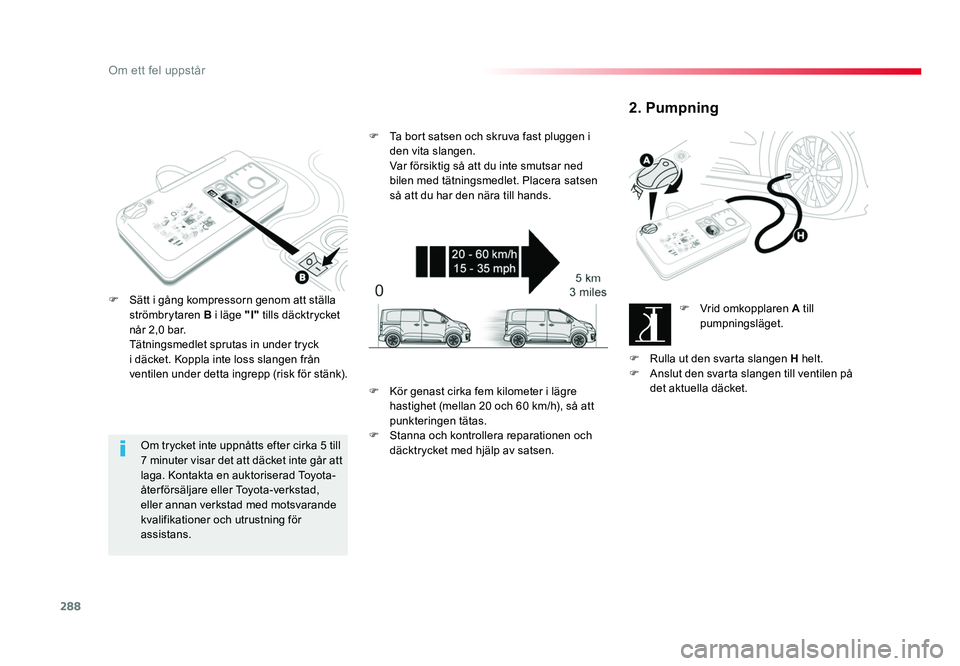

Om trycket inte uppnåtts efter cirka 5 till
7 minuter visar det att däcket inte går att
laga. Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer och utrustning för
assistans.
F Sätt i gång kompressorn genom att ställa
strömbrytaren B i läge "I" tills däcktrycket
når 2,0 bar.
Tätningsmedlet sprutas in under tryck i däcket. Koppla inte loss slangen från
ventilen under detta ingrepp (risk för stänk). F Ta bort satsen och skruva fast pluggen i
den vita slangen.
Var försiktig så att du inte smutsar ned bilen med tätningsmedlet. Placera satsen
så att du har den nära till hands.
2. Pumpning
F Vrid omkopplaren A till pumpningsläget.
F Rulla ut den svarta slangen H helt.
F Anslut den svarta slangen till ventilen på det aktuella däcket.
F Kör genast cirka fem kilometer i lägre
hastighet (mellan 20 och 60 km/h), så att
punkteringen tätas.
F Stanna och kontrollera reparationen och däcktrycket med hjälp av satsen.
Proace-Verso_SV.indb 28810/08/2016 13:17

289
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016

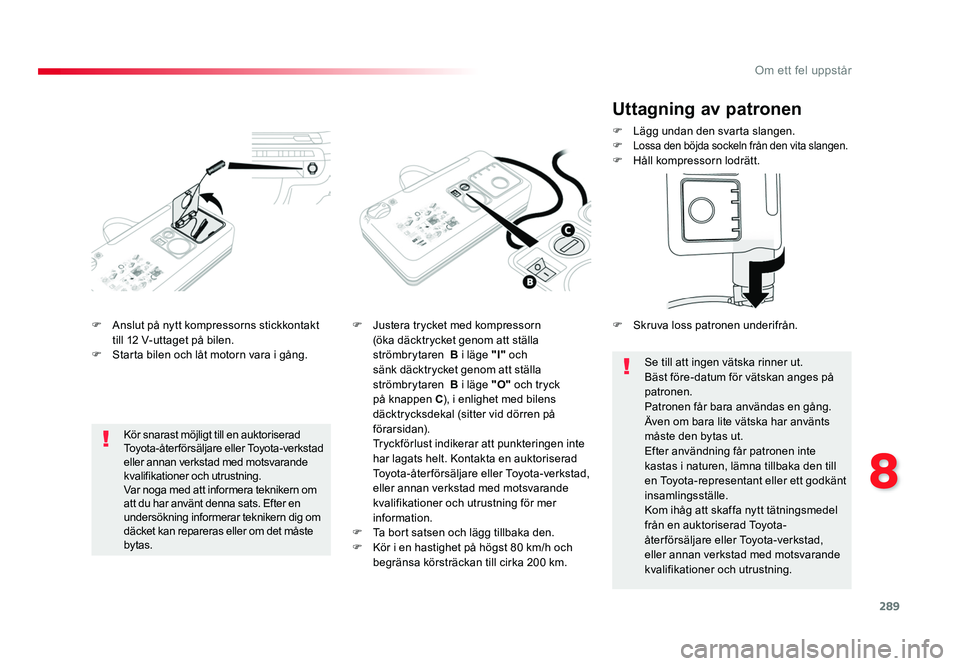

F Anslut på nytt kompressorns stickkontakt till 12 V-uttaget på bilen.
F Starta bilen och låt motorn vara i gång. F Justera trycket med kompressorn
(öka däcktrycket genom att ställa
strömbrytaren B i läge "I" och
sänk däcktrycket genom att ställa
strömbrytaren B i läge "O" och tryck
på knappen C ), i enlighet med bilens
däcktrycksdekal (sitter vid dörren på
förarsidan).
Tryckförlust indikerar att punkteringen inte
har lagats helt. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer och utrustning för mer
information.
F Ta bort satsen och lägg tillbaka den.
F Kör i en hastighet på högst 80 km/h och begränsa körsträckan till cirka 200 km.
Uttagning av patronen
F Lägg undan den svarta slangen.
F Lossa den böjda sockeln från den vita slangen.F Håll kompressorn lodrätt.
Se till att ingen vätska rinner ut.
Bäst före-datum för vätskan anges på
patronen.
Patronen får bara användas en gång.
Även om bara lite vätska har använts
måste den bytas ut.
Efter användning får patronen inte
kastas i naturen, lämna tillbaka den till
en Toyota-representant eller ett godkänt
insamlingsställe.
Kom ihåg att skaffa nytt tätningsmedel
från en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer och utrustning.
F
Skruva loss patronen underifrån.
Kör snarast möjligt till en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande
kvalifikationer och utrustning.
Var noga med att informera teknikern om
att du har använt denna sats. Efter en
undersökning informerar teknikern dig om
däcket kan repareras eller om det måste
bytas.
Proace-Verso_SV.indb 28910/08/2016 13:17

290
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016

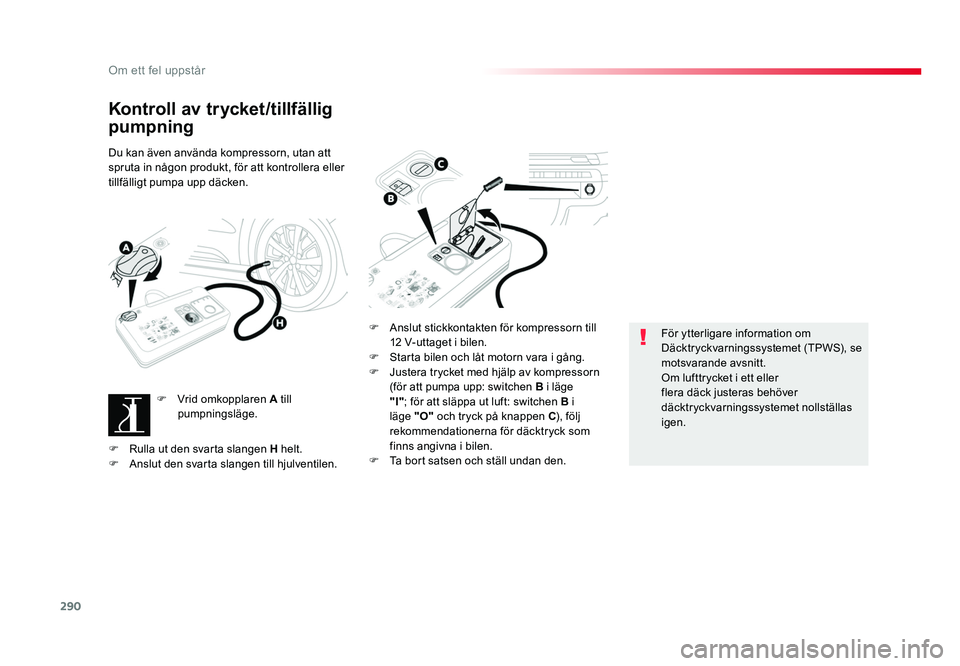

Kontroll av trycket/tillfällig
pumpning
Du kan även använda kompressorn, utan att
spruta in någon produkt, för att kontrollera eller
tillfälligt pumpa upp däcken.F Vrid omkopplaren A till pumpningsläge. F Anslut stickkontakten för kompressorn till
12 V-uttaget i bilen.
F Starta bilen och låt motorn vara i gång.
F Justera trycket med hjälp av kompressorn (för att pumpa upp: switchen B i läge
"I"; för att släppa ut luft: switchen B i
läge "O" och tryck på knappen C), följ
rekommendationerna för däcktryck som
finns angivna i bilen.
F Ta bort satsen och ställ undan den. För ytterligare information om
Däcktryckvarningssystemet (TPWS), se
motsvarande avsnitt.
Om lufttrycket i ett eller
flera däck justeras behöver
däcktryckvarningssystemet nollställas
igen.
F Rulla ut den svarta slangen H helt.
F Anslut den svarta slangen till hjulventilen.
