TOYOTA PROACE VERSO 2018 Instructieboekje (in Dutch)

161
ProaceVerso_nl_Chap05_securite_ed01-2016
Dynamische stabiliteitscontrole
(ESP) en antispinregeling (ASR)
Inschakelen
Deze systemen worden automatisch ingeschakeld zodra de motor
wordt gestart.
Zodra deze systemen signaleren dat de wielen te weinig grip hebben
of de koers van de auto afwijkt van de door de bestuurder gewenste
richting, grijpen ze in op de werking van de motor en het remsysteem.
In dat geval gaat dit verklikkerlampje
op het instrumentenpaneel
knipperen.
Uitschakelen
In bijzondere omstandigheden (als de auto
vastzit in de modder, sneeuw, in mulle
grond, ...) kan het nuttig zijn het CDS-systeem
uit te schakelen, zodat de wielen kunnen
spinnen en weer grip kunnen krijgen.
Het is echter aanbevolen het systeem zo snel
mogelijk weer in te schakelen.
Storing
Opnieuw inschakelen
F Druk op deze knop.
F
Zet de draaiknop in deze stand.
Of
Als het lampje op de (draai)knop gaat branden,
grijpt het CDS-systeem niet meer in op de
werking van de motor. Het systeem wordt automatisch weer
ingeschakeld als het contact opnieuw wordt
aangezet of vanaf snelheden boven 50 km/h.
Maar bij snelheden tot 50 km/h kunt u het
systeem handmatig opnieuw inschakelen. F
Druk op deze knop.
Of
F Zet de draaiknop in deze stand.
Het lampje op de (draai)knop gaat uit. Het CDS-systeem zorgt voor meer
veiligheid tijdens het rijden. De
bestuurder mag zich echter nooit laten
verleiden tot het nemen van meer
risico's of te hard rijden.
De goede werking van het systeem
wordt verzekerd door de naleving van
de voorschriften van de constructeur
met betrekking tot de wielen (banden
en velgen), onderdelen van het
remsysteem, elektronische onderdelen
alsmede de montageprocedure en het
uitvoeren van werkzaamheden door het
Toyota-netwerk.
Laat na een aanrijding het systeem
nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.Als dit verklikkerlampje gaat branden
in combinatie met een geluidssignaal
en een melding op het display, duidt
dit op een storing in het systeem.
Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige om het systeem te laten nakijken.
5
Veiligheid

162
ProaceVerso_nl_Chap05_securite_ed01-2016
Toyota Traction Select
Specifieke en gepatenteerde antispinregeling
waarmee de aandrijving wordt verbeterd op
ondergronden met sneeuw, modder en zand.
Dit systeem werkt in elke situatie op optimale
wijze en zorgt ervoor dat u ook onder
omstandigheden met weinig grip, die u tijdens
toeristisch gebruik kunt tegenkomen, uw weg
kunt vervolgen.Dit is de stand voor situaties waarin weinig
wielslip optreedt, gebaseerd op de meest
voorkomende omstandigheden tijdens het
rijden op autowegen en snelwegen.
F Zet de draaiknop in deze stand. In deze stand past het systeem bij het
wegrijden de regeling aan op de hoeveelheid
grip die elk voor wiel op dat moment heeft.
(regeling actief tot 50 km/h)
F Zet de draaiknop in deze stand.
Met een draaiknop met vijf standen kunt u de
stand selecteren die het meest geschikt is voor
de rijomstandigheden die u tegenkomt.
Afhankelijk van de gekozen stand gaat een
lampje branden om uw keuze te bevestigen.
Het gaspedaal dient voldoende te worden ingetrapt om
het systeem optimaal gebruik te laten maken van het
motorvermogen. De elektronica zorgt zelf voor de juiste
instellingen. Tijdens de werking van het systeem draait
de motor soms met hoge toerentallen, dit is normaal.
U kunt uit verschillende standen kiezen:
Sneeuw
Normaal (ESP)
Als u het contact opnieuw aanzet,
neemt het systeem automatisch deze
stand weer aan.
In combinatie met de Peak Mountain
Snow Flake vierseizoenenbanden biedt
dit systeem een optimaal compromis
tussen veiligheid, grip en tractie. Deze
banden leveren zowel 's zomers als 's
winters uitstekende prestaties.
Veiligheid

163
ProaceVerso_nl_Chap05_securite_ed01-2016
In deze stand wordt bij het wegrijden veel
wielslip toegestaan bij het wiel met de minste
grip, zodat de modder van de band wordt
ver wijderd en het wiel vervolgens weer grip
krijgt. Er wordt zo veel mogelijk koppel naat het
wiel met de meeste grip overgebracht.
Tijdens het optrekken verdeelt het systeem de
wielslip zodanig dat de handelingen van de
bestuurder zo veel mogelijk effect hebben.
(regeling actief tot 80 km/h)F Zet de draaiknop in deze stand. In deze stand is het gelijktijdig licht doorslippen
van de aangedreven wielen toegestaan, zodat
de auto vooruit komt en het risico van ingraven
wordt beperkt.
(regeling actief tot 120 km/h)
F Zet de draaiknop in deze stand.
Activeer op zand geen andere standen,
hierdoor bestaat de kans dat de auto vast komt
te zitten in het terrein. U kunt een aantal functies van het
ESP (antispinregeling en dynamische
stabiliteitscontrole) uitschakelen door de
draaiknop in de stand "
OFF" te draaien.
Deze functies worden automatisch weer
ingeschakeld vanaf 50 km/h of als het contact
opnieuw wordt aangezet.
Off road (modder, nat gras enz.) Zand
Tips voor het rijden
Uw auto is hoofdzakelijk ontworpen
voor het gebruik op verharde wegen,
maar u kunt er ook mee uit de voeten
op minder goed begaanbare wegen.
Uw auto is echter geen terreinauto,
en is niet ontworpen voor de volgende
omstandigheden:
- het rijden in terreinen die de
onderzijde van de auto zouden
kunnen beschadigen of waarin
onderdelen (brandstofleiding,
brandstofkoeler, ...) geraakt zouden
kunnen worden door stenen of
andere objecten,
- het rijden in terrein met steile
hellingen en weinig grip,
- het door waden van beekjes en
stroompjes, enz.
5
Veiligheid

164
ProaceVerso_nl_Chap05_securite_ed01-2016
Veiligheidsgordels
Veiligheidsgordels vóórOmdoen
Losmaken
F Druk op de rode knop van de
gordelsluiting.
F Houd de gordel vast ter wijl deze zich
oprolt.
De veiligheidsgordels vóór zijn voorzien van
een pyrotechnische gordelspanner en een
spankrachtbegrenzer.
Deze systemen zorgen voor extra bescherming van
de bestuurder en passagier bij frontale en zijdelingse
aanrijdingen. Bij een krachtige aanrijding zorgen
de pyrotechnische gordelspanners ervoor dat de
veiligheidsgordels stevig tegen de lichamen van de
inzittenden worden getrokken.
De pyrotechnische gordelspanners zijn actief zodra
het contact wordt aangezet.
De spankrachtbegrenzer beperkt de kracht waarmee
de gordel tegen het lichaam van de inzittenden
getrokken wordt en bevordert daarmee de veiligheid.
Hoogteverstelling
Het schoudergedeelte van de gordel
moet in het holle gedeelte van de
schouder vallen.
F
Beweeg de knop A omlaag en schuif het
bevestigingspunt omlaag om het lager te
plaatsen.
F Schuif het bevestigingspunt omhoog om
het hoger te plaatsen.
F
Trek aan de gordel en steek de gesp in de
gordelsluiting.
F Controleer of de gordel goed is
vastgemaakt door even aan de riem te
trekken.
Veiligheid

165
ProaceVerso_nl_Chap05_securite_ed01-2016
Tweezitsbank vóór
Bij auto's met een driezitsbank (eendelig of
bestaande uit een stoel en een tweezitsbank)
zijn de buitenste zitplaatsen voorzien van een
driepuntsveiligheidsgordel met oprolautomaat.
De middelste zitplaats is voorzien van een
gordelgeleider en een oprolautomaat die zijn
bevestigd aan de rugleuning.
De oprolautomaten van de buitenste
zitplaatsen van de 2e zitrij zijn voorzien van
een spankrachtbegrenzer.
De zitplaatsen van de 3e zitrij zijn voorzien
van een driepuntsveiligheidsgordel met
oprolautomaat.
Zorg er bij auto's met een voorbank voor
dat de juiste veiligheidsgordel in de juiste
gordelsluiting wordt gestoken.
Steek de veiligheidsgordel van de bestuurder
niet in de gordelsluiting van de middelste
veiligheidsgordel en andersom, en gebruik
de gordel van de bestuurder niet voor de
middelste zitplaats. Zorg ervoor dat de gordels op de 2
e en
3e zitrij in de juiste gordelsluiting worden
vastgemaakt.
Bevestig de gordels van de buitenste
zitplaatsen niet in de gordelsluiting van
de middelste zitplaats en gebruik de
gordels van de buitenste zitplaatsen
niet op de middelste zitplaats.
Zorg er bij het neerklappen van de
buitenste zitplaatsen of het in tafelstand
zetten van de rugleuningen voor dat
de veiligheidsgordel van de middelste
zitplaats niet klem komt te zitten.
Controleer na het neerklappen of
verplaatsen van een stoel of achterbank
of de gordel correct is opgerold en de
gordelsluiting gebruikt kan worden.
Let er bij het verplaatsen van de
buitenste stoelen (verwijderen/
terugplaatsen) of bij het instappen naar
de derde zitrij op dat er niets blijft haken
aan de middelste veiligheidsgordel.
Veiligheidsgordels achter
5
Veiligheid

166
ProaceVerso_nl_Chap05_securite_ed01-2016
Pictogram(men) veiligheidsgordel(s)
Als uw auto is uitgerust met individuele
voorstoelen:
1. Pictogram veiligheidsgordel bestuurder
losgemaakt/niet vastgemaakt.
2. Pictogram veiligheidsgordel voorpassagier
losgemaakt/niet vastgemaakt.
Vanaf ongeveer 20 km/h en
gedurende 2 minuten knippert het
pictogram van de desbetreffende
veiligheidsgordel(s) in combinatie
met een geluidssignaal. Na deze
2 minuten blijft het pictogram van de
desbetreffende veiligheidsgordel(s)
branden zolang de bestuurder en/of
de passagier zijn veiligheidsgordel
niet heeft vastgemaakt.
Als bij het aanzetten van het contact één of meer
veiligheidsgordels niet zijn vastgemaakt of weer zijn
losgemaakt, gaat op het instrumentenpaneel het pictogram
van de desbetreffende veiligheidsgordel(s) branden.
Als uw auto is uitgerust met een tweezitsbank
vóór:
A. Pictogram veiligheidsgordel linker zitplaats
(bestuurder) losgemaakt/niet vastgemaakt.
B. Pictogram veiligheidsgordel middelste en/
of buitenste zitplaats losgemaakt.
Als het contact aan staat, gaat het
pictogram A branden als de bestuurder zijn
veiligheidsgordel heeft losgemaakt of niet heeft
vastgemaakt.
Het pictogram B gaat branden als (een van)
de desbetreffende veiligheidsgordels is/zijn
losgemaakt.
Indien uw auto is uitgerust met captain seats,
zijn deze voorzien van driepuntsgordels
waarvan de geleiders en oprolmechanismen in
de rugleuning zijn geïntegreerd.
Veiligheid

167
ProaceVerso_nl_Chap05_securite_ed01-2016

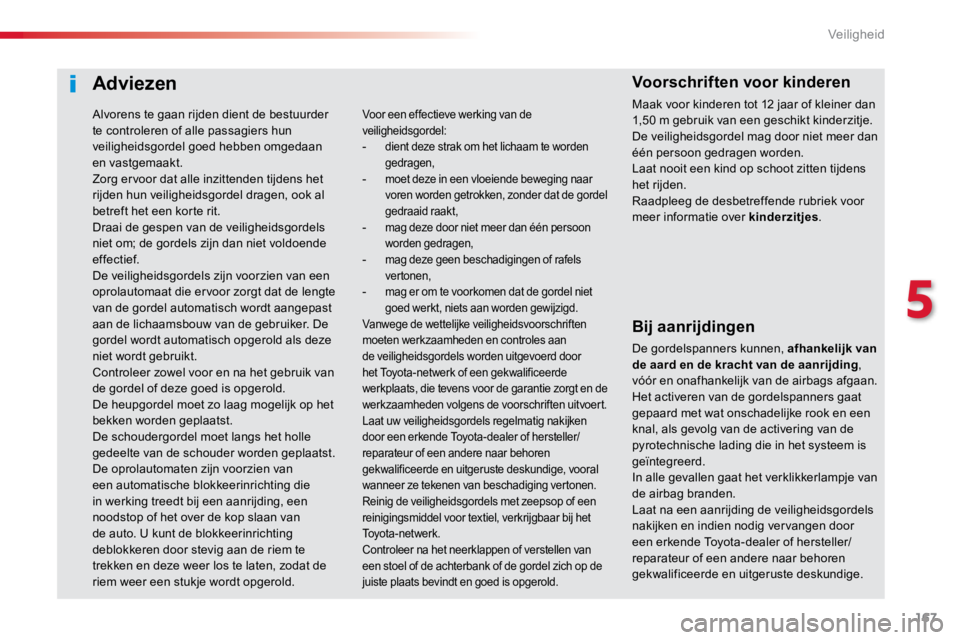

Adviezen
Bij aanrijdingen
De gordelspanners kunnen, afhankelijk van
de aard en de kracht van de aanrijding,
vóór en onafhankelijk van de airbags afgaan.
Het activeren van de gordelspanners gaat
gepaard met wat onschadelijke rook en een
knal, als gevolg van de activering van de
pyrotechnische lading die in het systeem is
geïntegreerd.
In alle gevallen gaat het verklikkerlampje van
de airbag branden.
Laat na een aanrijding de veiligheidsgordels
nakijken en indien nodig vervangen door
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Voor een effectieve werking van de
veiligheidsgordel:
- dient deze strak om het lichaam te worden
gedragen,
- moet deze in een vloeiende beweging naar
voren worden getrokken, zonder dat de gordel
gedraaid raakt,
- mag deze door niet meer dan één persoon
worden gedragen,
- mag deze geen beschadigingen of rafels
vertonen,
- mag er om te voorkomen dat de gordel niet
goed werkt, niets aan worden gewijzigd.
Vanwege de wettelijke veiligheidsvoorschriften
moeten werkzaamheden en controles aan
de veiligheidsgordels worden uitgevoerd door
het Toyota-netwerk of een gekwalificeerde
werkplaats, die tevens voor de garantie zorgt en de
werkzaamheden volgens de voorschriften uitvoert.
Laat uw veiligheidsgordels regelmatig nakijken
door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige, vooral
wanneer ze tekenen van beschadiging vertonen.
Reinig de veiligheidsgordels met zeepsop of een
reinigingsmiddel voor textiel, verkrijgbaar bij het
Toyota-netwerk.
Controleer na het neerklappen of verstellen van
een stoel of de achterbank of de gordel zich op de
juiste plaats bevindt en goed is opgerold.
Voorschriften voor kinderen
Maak voor kinderen tot 12 jaar of kleiner dan
1,50 m gebruik van een geschikt kinderzitje.
De veiligheidsgordel mag door niet meer dan
één persoon gedragen worden.
Laat nooit een kind op schoot zitten tijdens
het rijden.
Raadpleeg de desbetreffende rubriek voor
meer informatie over kinderzitjes .
Alvorens te gaan rijden dient de bestuurder
te controleren of alle passagiers hun
veiligheidsgordel goed hebben omgedaan
en vastgemaakt.
Zorg ervoor dat alle inzittenden tijdens het
rijden hun veiligheidsgordel dragen, ook al
betreft het een korte rit.
Draai de gespen van de veiligheidsgordels
niet om; de gordels zijn dan niet voldoende
effectief.
De veiligheidsgordels zijn voorzien van een
oprolautomaat die ervoor zorgt dat de lengte
van de gordel automatisch wordt aangepast
aan de lichaamsbouw van de gebruiker. De
gordel wordt automatisch opgerold als deze
niet wordt gebruikt.
Controleer zowel voor en na het gebruik van
de gordel of deze goed is opgerold.
De heupgordel moet zo laag mogelijk op het
bekken worden geplaatst.
De schoudergordel moet langs het holle
gedeelte van de schouder worden geplaatst.
De oprolautomaten zijn voorzien van
een automatische blokkeerinrichting die
in werking treedt bij een aanrijding, een
noodstop of het over de kop slaan van
de auto. U kunt de blokkeerinrichting
deblokkeren door stevig aan de riem te
trekken en deze weer los te laten, zodat de
riem weer een stukje wordt opgerold.
5
Veiligheid

168
ProaceVerso_nl_Chap05_securite_ed01-2016

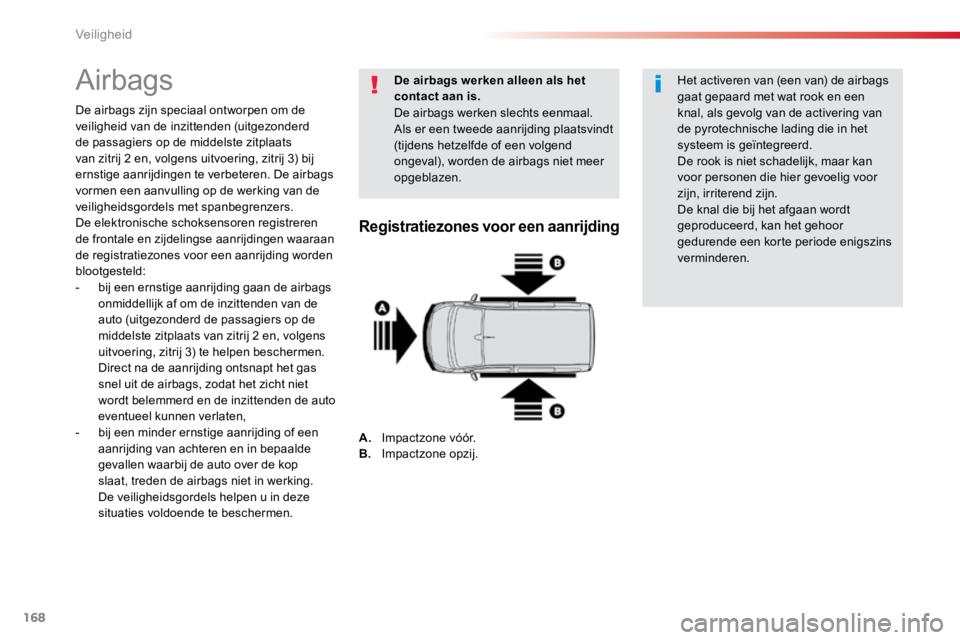

Airbags
De airbags zijn speciaal ontworpen om de
veiligheid van de inzittenden (uitgezonderd
de passagiers op de middelste zitplaats
van zitrij 2 en, volgens uitvoering, zitrij 3) bij
ernstige aanrijdingen te verbeteren. De airbags
vormen een aanvulling op de werking van de
veiligheidsgordels met spanbegrenzers.
De elektronische schoksensoren registreren
de frontale en zijdelingse aanrijdingen waaraan
de registratiezones voor een aanrijding worden
blootgesteld:
- bij een ernstige aanrijding gaan de airbags
onmiddellijk af om de inzittenden van de
auto (uitgezonderd de passagiers op de
middelste zitplaats van zitrij 2 en, volgens
uitvoering, zitrij 3) te helpen beschermen.
Direct na de aanrijding ontsnapt het gas
snel uit de airbags, zodat het zicht niet
wordt belemmerd en de inzittenden de auto
eventueel kunnen verlaten,
- bij een minder ernstige aanrijding of een
aanrijding van achteren en in bepaalde
gevallen waarbij de auto over de kop
slaat, treden de airbags niet in werking.
De veiligheidsgordels helpen u in deze
situaties voldoende te beschermen. De airbags werken alleen als het
contact aan is.
De airbags werken slechts eenmaal.
Als er een tweede aanrijding plaatsvindt
(tijdens hetzelfde of een volgend
ongeval), worden de airbags niet meer
opgeblazen.
Het activeren van (een van) de airbags
gaat gepaard met wat rook en een
knal, als gevolg van de activering van
de pyrotechnische lading die in het
systeem is geïntegreerd.
De rook is niet schadelijk, maar kan
voor personen die hier gevoelig voor
zijn, irriterend zijn.
De knal die bij het afgaan wordt
geproduceerd, kan het gehoor
gedurende een korte periode enigszins
verminderen.
Registratiezones voor een aanrijding
A.
Impactzone vóór.
B. Impactzone opzij.
Veiligheid

169
ProaceVerso_nl_Chap05_securite_ed01-2016

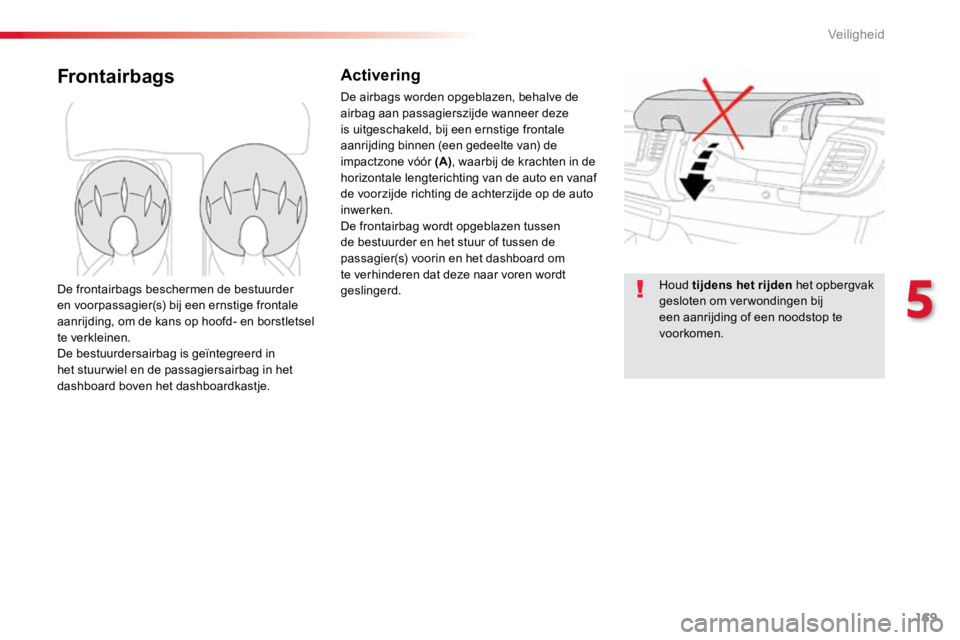

FrontairbagsActivering
De airbags worden opgeblazen, behalve de
airbag aan passagierszijde wanneer deze
is uitgeschakeld, bij een ernstige frontale
aanrijding binnen (een gedeelte van) de
impactzone vóór (A), waarbij de krachten in de
horizontale lengterichting van de auto en vanaf
de voorzijde richting de achterzijde op de auto
inwerken.
De frontairbag wordt opgeblazen tussen
de bestuurder en het stuur of tussen de
passagier(s) voorin en het dashboard om
te verhinderen dat deze naar voren wordt
geslingerd.
De frontairbags beschermen de bestuurder
en voorpassagier(s) bij een ernstige frontale
aanrijding, om de kans op hoofd- en borstletsel
te verkleinen.
De bestuurdersairbag is geïntegreerd in
het stuur wiel en de passagiersairbag in het
dashboard boven het dashboardkastje. Houd tijdens het rijden
het opbergvak
gesloten om verwondingen bij
een aanrijding of een noodstop te
voorkomen.
5
Veiligheid

170
ProaceVerso_nl_Chap05_securite_ed01-2016

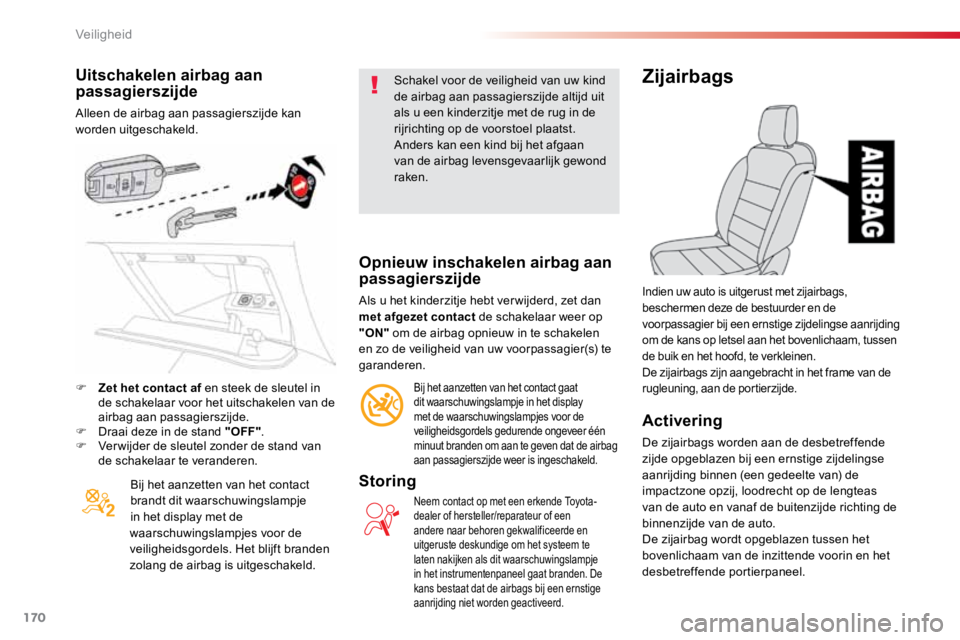

Uitschakelen airbag aan
passagierszijde
Alleen de airbag aan passagierszijde kan
worden uitgeschakeld.Bij het aanzetten van het contact
brandt dit waarschuwingslampje
in het display met de
waarschuwingslampjes voor de
veiligheidsgordels. Het blijft branden
zolang de airbag is uitgeschakeld. Schakel voor de veiligheid van uw kind
de airbag aan passagierszijde altijd uit
als u een kinderzitje met de rug in de
rijrichting op de voorstoel plaatst.
Anders kan een kind bij het afgaan
van de airbag levensgevaarlijk gewond
raken.
Opnieuw inschakelen airbag aan
passagierszijde
Als u het kinderzitje hebt ver wijderd, zet dan
met afgezet contact
de schakelaar weer op
"ON" om de airbag opnieuw in te schakelen
en zo de veiligheid van uw voorpassagier(s) te
garanderen.
Bij het aanzetten van het contact gaat
dit waarschuwingslampje in het display
met de waarschuwingslampjes voor de
veiligheidsgordels gedurende ongeveer één
minuut branden om aan te geven dat de airbag
aan passagierszijde weer is ingeschakeld.
Storing
Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige om het systeem te
laten nakijken als dit waarschuwingslampje
in het instrumentenpaneel gaat branden. De
kans bestaat dat de airbags bij een ernstige
aanrijding niet worden geactiveerd.
Zijairbags
Activering
De zijairbags worden aan de desbetreffende
zijde opgeblazen bij een ernstige zijdelingse
aanrijding binnen (een gedeelte van) de
impactzone opzij, loodrecht op de lengteas
van de auto en vanaf de buitenzijde richting de
binnenzijde van de auto.
De zijairbag wordt opgeblazen tussen het
bovenlichaam van de inzittende voorin en het
desbetreffende portierpaneel.
Indien uw auto is uitgerust met zijairbags,
beschermen deze de bestuurder en de
voorpassagier bij een ernstige zijdelingse aanrijding
om de kans op letsel aan het bovenlichaam, tussen
de buik en het hoofd, te verkleinen.
De zijairbags zijn aangebracht in het frame van de
rugleuning, aan de portierzijde.
F Zet het contact af en steek de sleutel in
de schakelaar voor het uitschakelen van de
airbag aan passagierszijde.
F Draai deze in de stand "OFF" .
F Ver wijder de sleutel zonder de stand van
de schakelaar te veranderen.
Veiligheid
