121
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016
Verschuifbare en uitklapbare tafel
Opbergruimte
Controleer of er geen voor werpen
op de rail op de vloer liggen die het
verschuiven kunnen hinderen.
Controleer voordat u de tafel verplaatst
of er niets op de tafel ligt.
De maximale belasting van de
opbergruimte bedraagt 3 kg; overschrijd
deze limiet niet. U kunt de tafel zowel ingeklapt als
uitgeklapt verschuiven, maar voor een
optimale veiligheid is het raadzaam het
geheel ingeklapt te verschuiven.
De tafel bevat een centrale opbergruimte met
deksel. In de uitgeklapte stand beschikt u over
twee tafelbladen waarop u voor werpen kunt
leggen. In het middelste gedeelte zijn twee
bekerhouders aangebracht, bovendien kunt u
hier kleine voor werpen (creditcard, pen enz.)
neerleggen.
Het geheel is op een rail gemonteerd en kan
zowel op de tweede als de derde zitrij worden
geplaatst. F
Schuif het deksel van de opbergruimte met
een inhoud van 11 liter open.
Naar voren of achteren schuiven
F Beweeg deze hendel omhoog (zonder het
zware punt te overschrijden) en verschuif
het geheel naar voren of naar achteren.
F Laat de hendel los zodra de gewenste
positie is bereikt.
F Controleer of de tafel goed is vergrendeld
op de rail. Is dat niet het geval, verschuif
hem dan iets over de rail tot de volgende
stand is bereikt.
3
Ergonomie en comfort

122
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016
Uitklappen
F Trek beide tafelbladen zo ver mogelijk
omhoog, klap ze vervolgens opzij en zet ze
in de horizontale stand. F
Beweeg beide tafelbladen omhoog tot
voorbij het zware punt en zet ze in de
verticale stand.
F Druk beide tafelbladen zo ver mogelijk in
hun behuizing tot ze worden vergrendeld.
F Druk op de hendel en kantel de complete
tafel omlaag tot deze wordt vergrendeld.
Inklappen
Controleer voordat u de tafelbladen
inklapt of er niets opligt. Controleer
voordat u het geheel kantelt of de twee
tafelbladen correct zijn vergrendeld
in de lage stand en dat er zich geen
voor werpen (blikje, pen enz.) in de
bekerhouder bevinden.
F
Bedien de hendel aan de bovenzijde en
beweeg de complete tafel omhoog tot deze
wordt vergrendeld.
Bekerhouders
Vloeistof in een beker die kan omvallen,
vormt altijd een risico. Wees daarom
voorzichtig.
Gebruik deze stand van de tafel nooit
als de auto rijdt.
U kunt 2 bekers of blikjes plaatsen en kleine
voorwerpen (creditcard, uitneembare asbak,
pen enz.) opbergen op het middelste gedeelte
van de uitgeklapte tafel.
Ergonomie en comfort

123
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016
F Beweeg de hendel helemaal omhoog om
de verankeringspunten te ontgrendelen en
kantel de complete tafel naar voren.
F Haal de complete tafel naar buiten via de
schuifdeur bij de tweede zitrij.
Verwijderen Richting omdraaien
U kunt de ver wijderde tafel 180 graden draaien. F
Controleer of er geen voor werpen op de
rail liggen die het vergrendelen kunnen
hinderen.
Terugplaatsen
Verwijder voor meer gemak een stoel.Controleer of er geen voor werpen aanwezig
zijn bij de rail op de vloer zodat de tafel
probleemloos kan worden verwijderd.
F Controleer of de hendel in de hoge stand
staat (vergrendelmechanisme geactiveerd).
Zo niet, beweeg deze hendel dan helemaal
omhoog om het mechanisme te activeren.
F Plaats het voorste deel van de tafel op de
rail.
F Klap het geheel naar achteren tot u hoort
dat de tafel is vergrendeld; zorg ervoor
dat de bewegingen van de hendel niet
gehinderd worden.
F Controleer of het geheel goed is
vergrendeld op de rail. Zo niet, verschuif
dan het geheel iets tot de volgende stand is
bereikt.
F Laat de hendel los als de geleider in de rail
is vergrendeld.
3
Ergonomie en comfort

124
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016

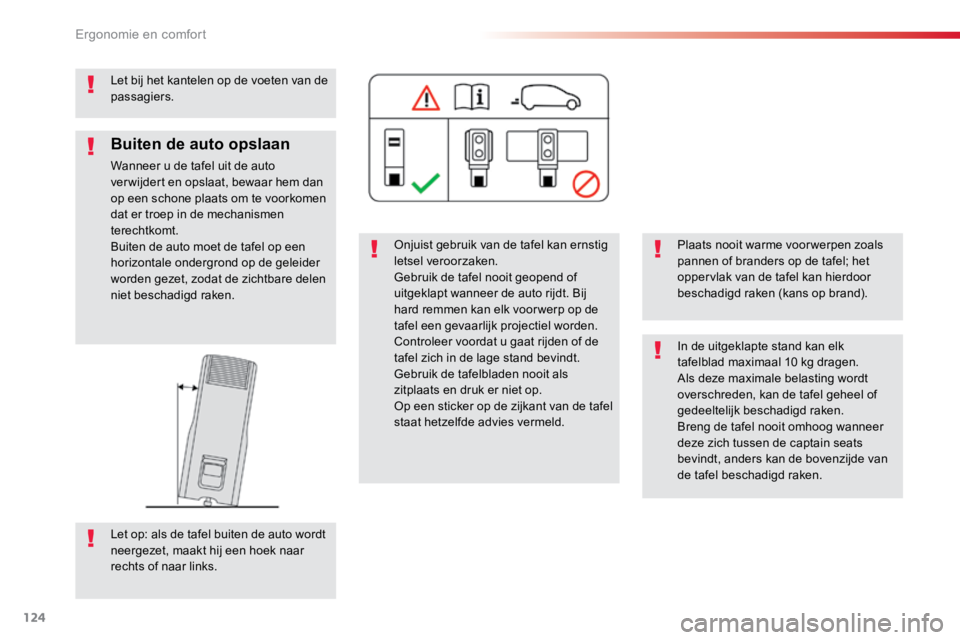

Let bij het kantelen op de voeten van de
passagiers.Onjuist gebruik van de tafel kan ernstig
letsel veroorzaken.
Gebruik de tafel nooit geopend of
uitgeklapt wanneer de auto rijdt. Bij
hard remmen kan elk voor werp op de
tafel een gevaarlijk projectiel worden.
Controleer voordat u gaat rijden of de
tafel zich in de lage stand bevindt.
Gebruik de tafelbladen nooit als
zitplaats en druk er niet op.
Op een sticker op de zijkant van de tafel
staat hetzelfde advies vermeld.Plaats nooit warme voor werpen zoals
pannen of branders op de tafel; het
oppervlak van de tafel kan hierdoor
beschadigd raken (kans op brand).
In de uitgeklapte stand kan elk
tafelblad maximaal 10 kg dragen.
Als deze maximale belasting wordt
overschreden, kan de tafel geheel of
gedeeltelijk beschadigd raken.
Breng de tafel nooit omhoog wanneer
deze zich tussen de captain seats
bevindt, anders kan de bovenzijde van
de tafel beschadigd raken.
Buiten de auto opslaan
Wanneer u de tafel uit de auto
ver wijdert en opslaat, bewaar hem dan
op een schone plaats om te voorkomen
dat er troep in de mechanismen
terechtkomt.
Buiten de auto moet de tafel op een
horizontale ondergrond op de geleider
worden gezet, zodat de zichtbare delen
niet beschadigd raken.
Let op: als de tafel buiten de auto wordt
neergezet, maakt hij een hoek naar
rechts of naar links.
Ergonomie en comfort

125
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016
De airconditioning werkt alleen als de motor draait.
Handbediende airconditioning
Temperatuur
F Draai de knop van " LO"
(koel) naar " HI" (warm)
om de temperatuur naar
behoefte in te stellen.
Luchtopbrengst
F Draai de knop om de
gewenste luchtopbrengst
te verkrijgen.
Wanneer de knop van de
luchtopbrengstregeling in de minimumstand
staat (uitschakeling van het systeem), wordt
het thermische comfort niet meer geregeld. Er
blijft door de rijwind echter nog wel een kleine
luchtstroom gehandhaafd.
Luchtverdeling
Voorruit en zijruiten.
Beenruimte. Middelste ventilatieroosters en
zijventilatieroosters.
De luchtstroom kan worden verdeeld door
meerdere toetsen in te drukken.
Toevoer van buitenlucht/
luchtrecirculatie
Door de toevoer van buitenlucht wordt
voorkomen dat de voorruit en de zijruiten
beslaan.
De recirculatiestand dient om de luchttoevoer
af te sluiten bij stank en stofoverlast.
Schakel zo snel mogelijk de toevoer van
buitenlucht weer in om te voorkomen
dat de luchtkwaliteit in het interieur
achteruitgaat en de ruiten beslaan. U kunt deze stand bovendien tijdelijk
gebruiken om sneller warme of koele
lucht te verkrijgen.F Druk op deze toets om deze
lucht in het interieur te laten
recirculeren. Het verklikkerlampje
gaat branden.
F Druk nogmaals op deze toets
om de toevoer van buitenlucht
weer in te schakelen. Het
verklikkerlampje gaat uit.
3
Ergonomie en comfort

126
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016
Airconditioning
Aan
De airconditioning werkt doeltreffend in elk
jaargetijde, bij draaiende motor en mits de
ruiten zijn gesloten.
Het systeem stelt u in staat:
- de temperatuur in het interieur 's zomers te
verlagen,
- in de winter bij temperaturen boven 3°C
beslagen ruiten snel te ontwasemen.
Om sneller koele lucht te verkrijgen
kunt u gedurende enige tijd de
recirculatiestand inschakelen.
Schakel daarna de toevoer van
buitenlucht weer in. F Druk op deze toets. Het
verklikkerlampje gaat branden. F
Druk nogmaals op deze toets.
Het verklikkerlampje gaat uit.
Uit
De airconditioning werkt niet als de
regeling voor de luchtopbrengst is
uitgeschakeld. Als de airconditioning is uitgeschakeld,
kunnen onaangename verschijnselen
optreden (vocht, beslagen ruiten).
Ergonomie en comfort

127
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016
Instelling op een waarde van ongeveer
21 biedt een optimaal comfort. Desgewenst
kunt u een andere waarde instellen, die
gebruikelijk tussen 18 en 24 ligt.
Het is raadzaam het verschil tussen de
instellingen links en rechts niet meer dan 3
te laten bedragen.
Automatische airconditioning met gescheiden regeling
Voor het beste compromis tussen
thermisch comfort en een laag
geluidsniveau.
Voor een aangenaam comfort en
een zo laag mogelijk geluidsniveau,
aangezien de aanjagersnelheid
beperkt wordt. Voor een doeltreffende en
dynamische luchttoevoer.
F
Druk herhaaldelijk op de
toets "AUTO" .
Automatisch programma
"comfort" TemperatuurF
Duw de impulstoets
omlaag om de waarde te
verlagen of omhoog om
de waarde te verhogen.
Om bij koude motor de toevoer van
koude lucht te beperken, wordt de
ventilatie geleidelijk op het optimale
niveau gebracht.
Bij koud weer wordt de warme lucht
uitsluitend naar de voorruit, de zijruiten
en de beenruimte van de passagiers
verdeeld.
Het geactiveerde programma wordt zoals hieronder
beschreven weergegeven op het display:
Het is mogelijk één of meer functies van de
airconditioning handmatig in te stellen, terwijl
de overige functies automatisch worden
geregeld.
Zodra u een instelling wijzigt, verdwijnt het
symbool "
AUTO".
Handmatige stand
De bestuurder en voorpassagier kunnen de
temperatuur afzonderlijk naar wens instellen.
De op het display weergegeven waarde heeft
betrekking op een bepaald comfortniveau en
niet op de temperatuur in graden Celsius of
Fahrenheit.
3
Ergonomie en comfort

128
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016
Programma zicht
F Druk op de toets " zicht" om de
voorruit en zijruiten sneller te
ontwasemen of te ontdooien.
F Druk nogmaals op de toets
"zicht " om het programma uit te
schakelen.
Het systeem regelt automatisch de
airconditioning, de luchtopbrengst, de
luchttoevoer en de luchtverdeling naar de
luchtroosters voor een optimale ontwaseming
van de voorruit en zijruiten.
Voor een maximale afkoeling of
opwarming van het interieur kan de
temperatuurregeling op een waarde lager
dan 14 of hoger dan 28 worden ingesteld.
F
Duw de toets omlaag
tot "LO" wordt
weergegeven of
omhoog tot "HI" wordt
weergegeven.
Als de temperatuur in de auto bij
het instappen veel lager of hoger
is dan de ingestelde waarde, heeft
het geen zin om voor een optimale
temperatuur de ingestelde waarde te
wijzigen. Het systeem compenseert
automatisch en zo snel mogelijk het
temperatuurverschil.
Functie "Mono"
Het comfortniveau aan passagierszijde kan
worden aangepast aan het comfortniveau aan
bestuurderszijde (monozone).
De functie wordt automatisch uitgeschakeld
als (een van) de passagier(s) de
temperatuurregeling aan passagierszijde
bedient.
Of
F Druk op de toets " AUTO"
om terug te keren naar het
automatische programma
"c omfo r t ".
F
Druk op deze toets om de functie
in of uit te schakelen.
Het lampje van de toets brandt als de
functie is ingeschakeld.
Ergonomie en comfort

129
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016
F Druk op deze toets om de
luchtopbrengst te verhogen.
Luchtverdeling
F Druk deze toets herhaaldelijk in
om de luchtstroom te verdelen
naar hetzij:
- de voorruit, de zijruiten en de voeten van
de inzittenden,
- de voeten van de inzittenden,
- de middelste ventilatieroosters, de
zijventilatieroosters en de voeten van de
inzittenden,
- de voorruit, de zijruiten, de middelste
ventilatieroosters, de zijventilatieroosters
en de voeten van de inzittenden,
- de middelste ventilatieroosters en de
zijventilatieroosters,
- de voorruit en de zijruiten (ontwasemen of
ontdooien).
Luchtopbrengst
F Druk op deze toets om de
luchtopbrengst te verlagen.
Het symbool van de luchtopbrengst (propeller)
verschijnt. Het symbool wordt, afhankelijk van
de ingestelde waarde, geleidelijk voller of leger.
Airconditioning
Het systeem stelt u in staat:
- de temperatuur in het interieur 's zomers te verlagen,- in de winter bij temperaturen boven 3°C beslagen
ruiten snel te ontwasemen.
Aan
De airconditioning werkt doeltreffend in elk
jaargetijde, bij draaiende motor en mits de
ruiten zijn gesloten.
De airconditioning werkt niet als de
regeling voor de luchtopbrengst is
uitgeschakeld.Om sneller koele lucht te verkrijgen
kunt u gedurende enige tijd de
recirculatiestand inschakelen.
Schakel daarna de toevoer van
buitenlucht weer in. F Druk op deze toets. Het
verklikkerlampje gaat branden.
F Druk nogmaals op deze toets.
Het verklikkerlampje gaat uit.
Uit
Als de airconditioning is uitgeschakeld,
kunnen onaangename verschijnselen
optreden (vocht, beslagen ruiten).
3
Ergonomie en comfort

130
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016
Uitschakelen van het systeem
F Druk op deze toets tot het
symbool van de propeller is
verdwenen.
Alle functies van de airconditioning worden dan
uitgeschakeld.
Het thermische comfort wordt niet meer
geregeld. Een zwakke luchtstroom, veroorzaakt
door de rijwind, blijft echter voelbaar. Vermijd het te lang rijden met een
uitgeschakeld systeem (kans op
beslagen ruiten en een verminderde
luchtkwaliteit).
Toevoer van buitenlucht/
luchtrecirculatie
Door de toevoer van buitenlucht wordt
voorkomen dat de voorruit en de zijruiten
beslaan.
De recirculatiestand dient om de luchttoevoer
af te sluiten bij stank en stofoverlast.
Schakel zo snel mogelijk de toevoer van
buitenlucht weer in om te voorkomen
dat de luchtkwaliteit in het interieur
achteruitgaat en de ruiten beslaan.
U kunt deze stand bovendien tijdelijk gebruiken
om sneller warme of koele lucht te verkrijgen.
F Druk op deze toets om de lucht in
het interieur te laten recirculeren.
Het symbool wordt weergegeven.
F Druk nogmaals op deze toets om
de toevoer van buitenlucht weer
in te schakelen. Het symbool
wordt niet meer weergegeven. F
Druk op deze toets om het
systeem weer in te schakelen.
Ergonomie en comfort
