TOYOTA PROACE VERSO 2018 Manual de utilização (in Portuguese)

311
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016
F Desencaixe a tampa puxando a parte
superior esquerda e, em seguida, a direita.
F Liberte totalmente a tampa. Correcto
Incorrecto
Pinça
Acesso às ferramentas
F Retire a pinça do respectivo alojamento.
A pinça de extracção encontra-se situada
por trás da tampa da caixa de fusíveis, no
montante do painel de bordo. Antes de substituir um fusível, é necessário:
F
conhecer a causa da avaria e solucioná-la,
F desligar todos os consumidores eléctricos,
F imobilizar o veículo e desligar a ignição,
F identificar o fusível com defeito, através
das tabelas de atribuição e dos esquemas
apresentados nas páginas seguintes.
Substituir um fusível
Para efectuar uma intervenção num fusível, é
imperativo:
F utilizar a pinça especial para extrair o
fusível do respectivo compartimento e
verificar o estado do filamento.
F substituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma
cor); uma intensidade diferente poderá
provocar um problema de funcionamento
(risco de incêndio).
Se o fusível falhar novamente após a
substituição, leve o seu veículo para
uma verificação do sistema elétrico a um
concessionário ou reparador Toyota autorizado
ou outro profissional igualmente qualificado e
equipado.
A substituição de um fusível não mencionado nas
tabelas apresentadas em seguida poderá dar
origem a um problema de funcionamento grave
no seu veículo. Contacte um concessionário ou
reparador Toyota autorizado ou outro profissional
devidamente qualificado e equipado.
Substituir um fusível
8
Em caso de avaria

312
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016
A Toyota declina qualquer
responsabilidade por custos associados
à reparação do veículo ou a problemas
de funcionamento resultantes da
instalação de acessórios auxiliares não
fornecidos, não recomendados pela
Toyota e não instalados de acordo com
as prescrições, em particular quando
o consumo do conjunto de aparelhos
suplementares ligados ultrapassar os
10 miliamperes.
Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar equipamento elétrico
ou acessórios no seu veículo, contacte
com um concessionário ou reparador
Toyota autorizado ou outro profissional
igualmente qualificado e equipado.
Para mais informações sobre a
instalação de um engate de reboque
ou de um equipamento de tipo TA XI,
consulte a Toyota.

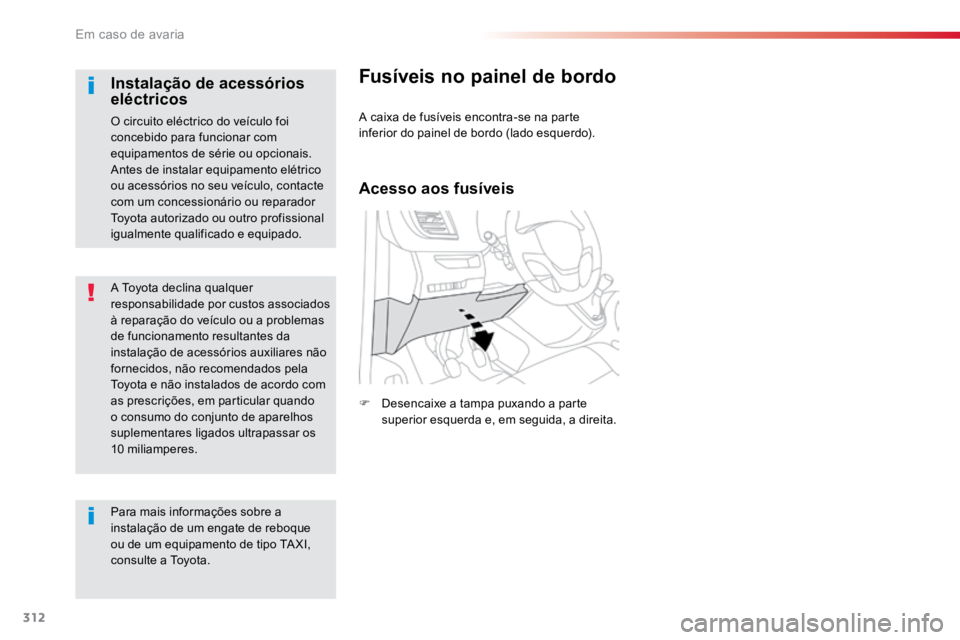

Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).
Acesso aos fusíveis
F Desencaixe a tampa puxando a parte
superior esquerda e, em seguida, a direita.
Em caso de avaria

313
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016
FusívelN° Intensidade
(A) Funções
F1 10Direcção assistida eléctrica, contactor de embraiagem.
F4 15Avisador sonoro.
F5 20Bomba lava-vidros dianteira/traseira.
F6 20Bomba lava-vidros dianteira/traseira.
F7 10Tomada para acessórios 12 V traseira.
F8 20Limpa-vidros traseiro simples ou duplo.
F10/F11 30Fechaduras interiores, exteriores, dianteiras e traseiras.
F13 10
Comando de climatização dianteiro, comando do auto-rádio, alavanca de
velocidades, dispositivo de informações visuais centradas no horizonte visual.
F14 5Alarme, sistema de chamada de emergência ER A-GLONASS.
F17 5Quadro de bordo.
F19 3Comandos no volante.
F21 3
Interruptor do "Smart Entry & Start System" ou interruptor da ignição.
F22 3Sensor de chuva e luminosidade, câmara de detecção
multifunções.
F23 5
Mostrador de não colocação ou remoção dos cintos de segurança.
F24 5Ecrã táctil, câmara de marcha-atrás e ajuda ao estacionamento.
F25 5Airbags.
F29 20Auto-rádio, ecrã táctil, leitor de CDs, navegação
F31 15Auto-rádio (+ bateria).
F32 15Tomada de acessórios 12 V dianteira.
F34 5Sistema de controlo de ângulos mortos, comandos eléctricos
dos retrovisorexs exteriores.
F35 5Gicleres aquecidos, comando de regulação da altura das luzes.
F36 5Recarga lanterna, luz de tecto traseira.

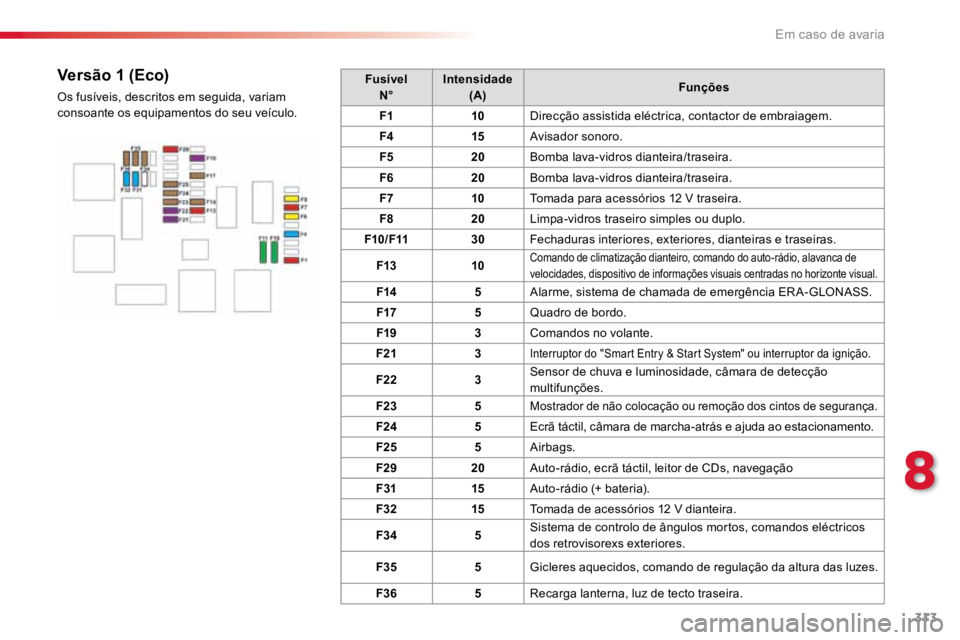

Versão 1 (Eco)
Os fusíveis, descritos em seguida, variam
consoante os equipamentos do seu veículo.
8
Em caso de avaria

314
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016
Fusível
N° Intensidade

(A) Funções
F1 3
Interruptor do "Smart Entry & Start System" ou interruptor da ignição.
F5 5Ecrã táctil, câmara de marcha-atrás e ajuda ao estacionamento.
F710Comando de climatização traseira, amplificador Hi-Fi.
F8 20Limpa-vidros traseiro simples ou duplo.
F10/F11 30Fechaduras interiores, exteriores, dianteiras e traseiras.
F12 3Alarme.
F17 10Tomada para acessórios de 12 V traseira.
F18 5Sistema de chamada de emergência ERA-GLONASS.
F21 3Recarga lanterna, luz de tecto traseira.
F22 3Iluminação do porta-luvas, luzes de tecto traseiras.
F23 5Sistema de controlo dos ângulos mortos, comandos eléctricos
dos retrovisores exteriores.
F24 5Comandos no volante.
F25 5Comando de regulação da altura das luzes.
F26 3
Visualização de não colocação ou remoção dos cintos de segurança.
F273Sensor de chuva e luminosidade, câmara de detecção
multifunções.
F28 10
Comando de climatização dianteira, comando de rádio, alavanca de
velocidades, dispositivo de informações visuais centradas no horizonte visual.
F30A ou B 15Auto-rádio (+ bateria).
F31 5Airbags.
F33 15Tomada de acessórios 12 V dianteira.
F35 5Quadro de bordo.
F36 20Auto-rádio, ecrã táctil, leitor de CDs, navegação.

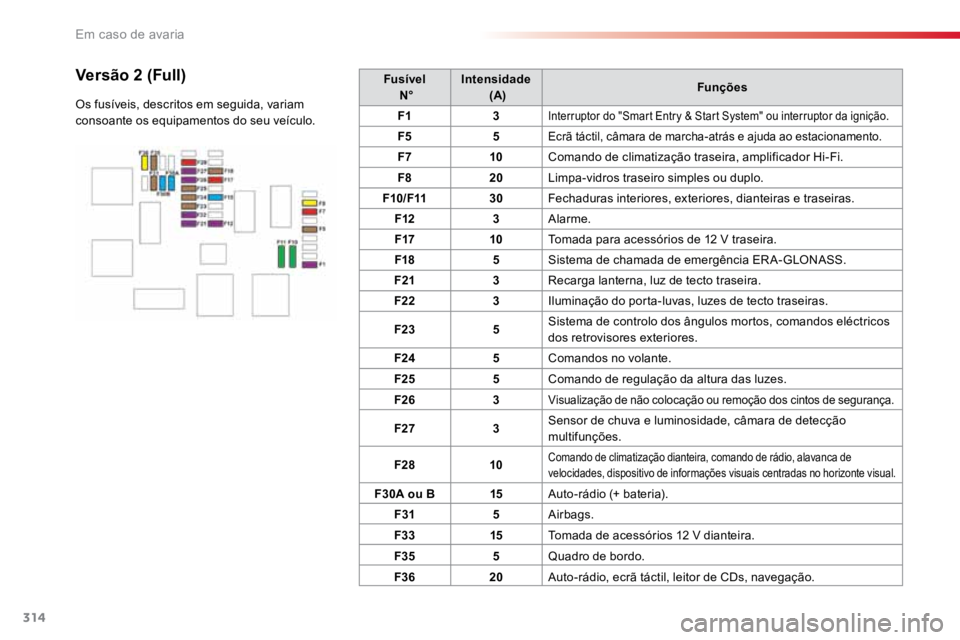

Versão 2 (Full)
Os fusíveis, descritos em seguida, variam
consoante os equipamentos do seu veículo.
Em caso de avaria

315
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016

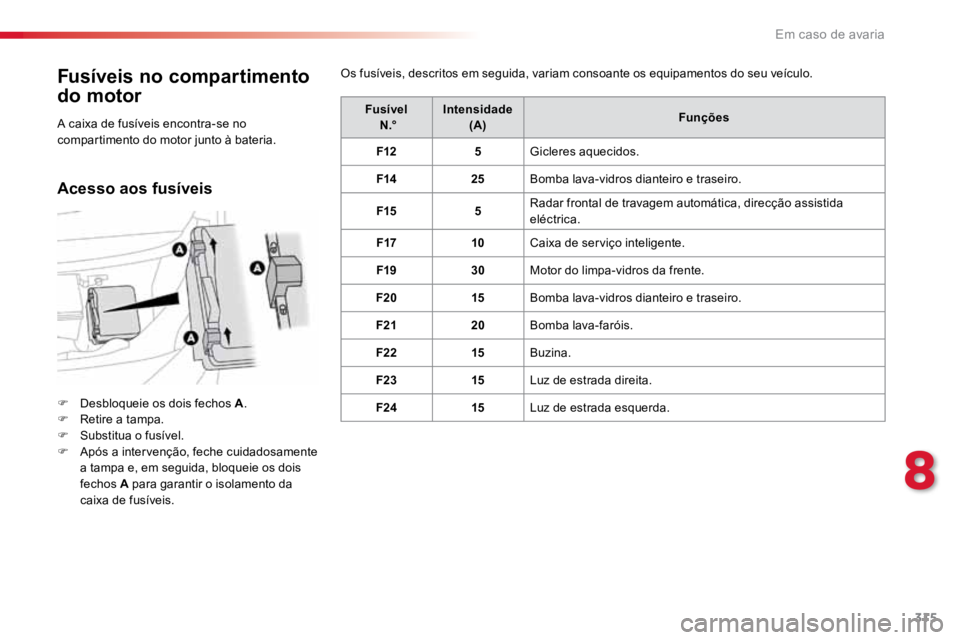

Fusíveis no compartimento
do motor
F Desbloqueie os dois fechos A .
F Retire a tampa.
F Substitua o fusível.
F Após a intervenção, feche cuidadosamente
a tampa e, em seguida, bloqueie os dois
fechos A para garantir o isolamento da
caixa de fusíveis. Fusível
N .° Intensidade
(A) Funções
F12 5Gicleres aquecidos.
F14 25Bomba lava-vidros dianteiro e traseiro.
F15 5Radar frontal de travagem automática, direcção assistida
eléctrica.
F17 10Caixa de serviço inteligente.
F19 30Motor do limpa-vidros da frente.
F20 15Bomba lava-vidros dianteiro e traseiro.
F21 20Bomba lava-faróis.
F22 15Buzina.
F23 15Luz de estrada direita.
F24 15Luz de estrada esquerda.
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.
Os fusíveis, descritos em seguida, variam consoante os equipamentos do seu veículo.
Acesso aos fusíveis
8
Em caso de avaria

316
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016

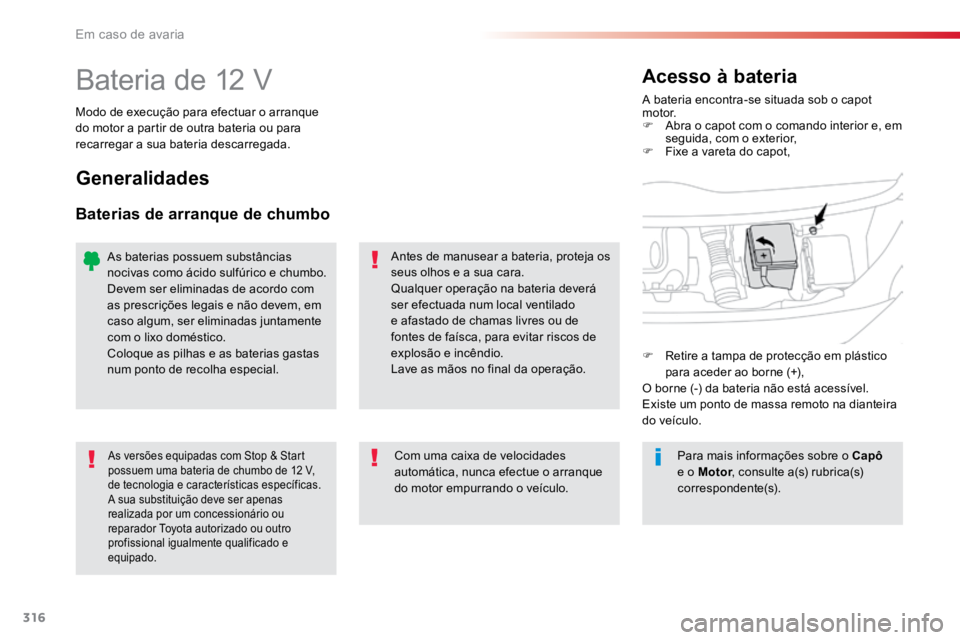

Bateria de 12 VA bateria encontra-se situada sob o capot
motor.
F Abra o capot com o comando interior e, em
seguida, com o exterior,
F Fixe a vareta do capot,
Acesso à bateria
Modo de execução para efectuar o arranque
do motor a partir de outra bateria ou para
recarregar a sua bateria descarregada.
Generalidades
Baterias de arranque de chumbo
Antes de manusear a bateria, proteja os
seus olhos e a sua cara.
Qualquer operação na bateria deverá
ser efectuada num local ventilado
e afastado de chamas livres ou de
fontes de faísca, para evitar riscos de
explosão e incêndio.
Lave as mãos no final da operação.
As versões equipadas com Stop & Start
possuem uma bateria de chumbo de 12 V,
de tecnologia e características específicas.
A sua substituição deve ser apenas
realizada por um concessionário ou
reparador Toyota autorizado ou outro
profissional igualmente qualificado e
equipado.Com uma caixa de velocidades
automática, nunca efectue o arranque
do motor empurrando o veículo.
As baterias possuem substâncias
nocivas como ácido sulfúrico e chumbo.
Devem ser eliminadas de acordo com
as prescrições legais e não devem, em
caso algum, ser eliminadas juntamente
com o lixo doméstico.
Coloque as pilhas e as baterias gastas
num ponto de recolha especial.
Para mais informações sobre o Capô
e o Motor , consulte a(s) rubrica(s)
correspondente(s).
F
Retire a tampa de protecção em plástico
para aceder ao borne (+),
O borne (-) da bateria não está acessível.
Existe um ponto de massa remoto na dianteira
do veículo.
Em caso de avaria

317
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016

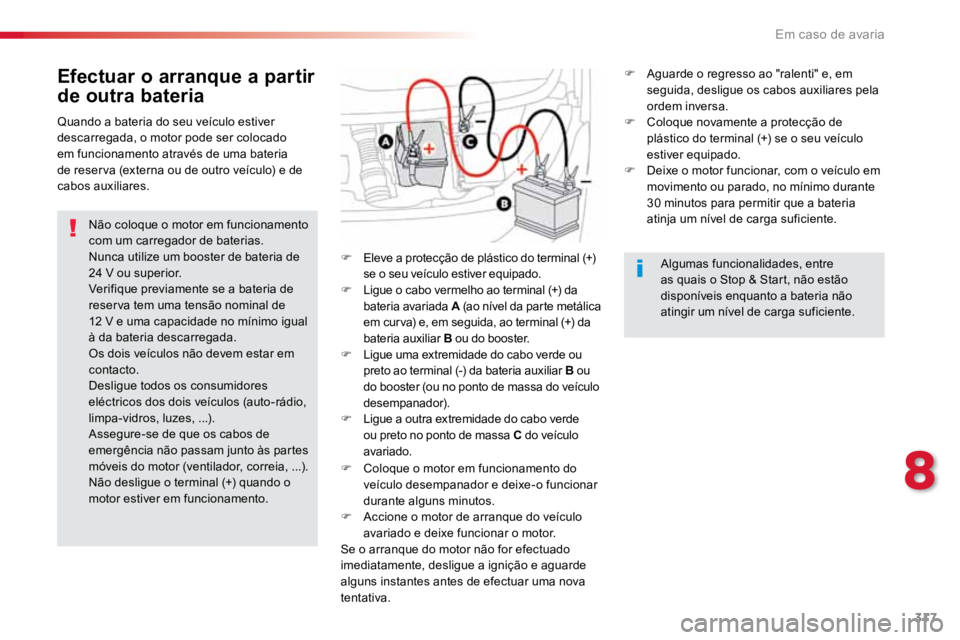

Efectuar o arranque a partir
de outra bateria
Não coloque o motor em funcionamento
com um carregador de baterias.
Nunca utilize um booster de bateria de
24 V ou superior.
Verifique previamente se a bateria de
reserva tem uma tensão nominal de
12 V e uma capacidade no mínimo igual
à da bateria descarregada.
Os dois veículos não devem estar em
contacto.
Desligue todos os consumidores
eléctricos dos dois veículos (auto-rádio,
limpa-vidros, luzes, ...).
Assegure-se de que os cabos de
emergência não passam junto às partes
móveis do motor (ventilador, correia, ...).
Não desligue o terminal (+) quando o
motor estiver em funcionamento.F
Eleve a protecção de plástico do terminal (+)
se o seu veículo estiver equipado.
F Ligue o cabo vermelho ao terminal (+) da
bateria avariada A (ao nível da parte metálica
em curva) e, em seguida, ao terminal (+) da
bateria auxiliar B ou do booster.
F Ligue uma extremidade do cabo verde ou
preto ao terminal (-) da bateria auxiliar B ou
do booster (ou no ponto de massa do veículo
desempanador).
F Ligue a outra extremidade do cabo verde
ou preto no ponto de massa C do veículo
avariado.
F Coloque o motor em funcionamento do
veículo desempanador e deixe-o funcionar
durante alguns minutos.
F Accione o motor de arranque do veículo
avariado e deixe funcionar o motor.
Se o arranque do motor não for efectuado
imediatamente, desligue a ignição e aguarde
alguns instantes antes de efectuar uma nova
tentativa.
Quando a bateria do seu veículo estiver
descarregada, o motor pode ser colocado
em funcionamento através de uma bateria
de reserva (externa ou de outro veículo) e de
cabos auxiliares.
Algumas funcionalidades, entre
as quais o Stop & Start, não estão
disponíveis enquanto a bateria não
atingir um nível de carga suficiente.
F
Aguarde o regresso ao "ralenti" e, em
seguida, desligue os cabos auxiliares pela
ordem inversa.
F Coloque novamente a protecção de
plástico do terminal (+) se o seu veículo
estiver equipado.
F Deixe o motor funcionar, com o veículo em
movimento ou parado, no mínimo durante
30 minutos para permitir que a bateria
atinja um nível de carga suficiente.
8
Em caso de avaria

318
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016
Para assegurar uma longevidade ideal da
bateria, é indispensável manter a sua carga a
um nível suficiente.
Em alguns casos, pode ser necessário
carregar a bateria:
- se efectuar, essencialmente, trajectos
curtos,
- ao prever uma imobilização prolongada
durante várias semanas.
Contacte um concessionário ou reparador
Toyota autorizado ou outro profissional
devidamente qualificado e equipado.

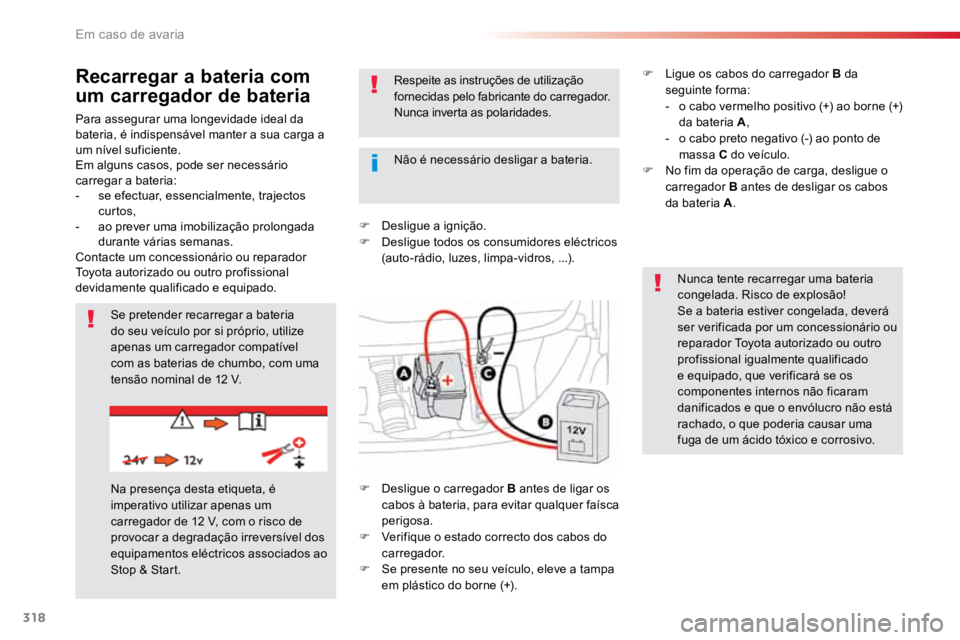

Recarregar a bateria com
um carregador de bateria
F Desligue a ignição.
F Desligue todos os consumidores eléctricos
(auto-rádio, luzes, limpa-vidros, ...).
Se pretender recarregar a bateria
do seu veículo por si próprio, utilize
apenas um carregador compatível
com as baterias de chumbo, com uma
tensão nominal de 12 V. Respeite as instruções de utilização
fornecidas pelo fabricante do carregador.
Nunca inverta as polaridades.
Nunca tente recarregar uma bateria
congelada. Risco de explosão!
Se a bateria estiver congelada, deverá
ser verificada por um concessionário ou
reparador Toyota autorizado ou outro
profissional igualmente qualificado
e equipado, que verificará se os
componentes internos não ficaram
danificados e que o envólucro não está
rachado, o que poderia causar uma
fuga de um ácido tóxico e corrosivo.
Na presença desta etiqueta, é
imperativo utilizar apenas um
carregador de 12 V, com o risco de
provocar a degradação irreversível dos
equipamentos eléctricos associados ao
Stop & Start. Não é necessário desligar a bateria.
F Desligue o carregador B antes de ligar os
cabos à bateria, para evitar qualquer faísca
perigosa.
F Verifique o estado correcto dos cabos do
carregador.
F Se presente no seu veículo, eleve a tampa
em plástico do borne (+). F
Ligue os cabos do carregador B da
seguinte forma:
- o cabo vermelho positivo (+) ao borne (+)
da bateria A ,
- o cabo preto negativo (-) ao ponto de
massa C do veículo.
F No fim da operação de carga, desligue o
carregador B antes de desligar os cabos
da bateria A .
Em caso de avaria

319
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016
Não force pressionando o manípulo,
uma vez que se a braçadeira estiver
mal posicionada, o bloqueio é
impossível; recomece o procedimento.
Desligar a bateria
Para manter um nível de carga suficiente para
permitir o arranque do motor, é recomendado
que desligue a bateria em caso de imobilização
de muito longa duração.
Antes de desligar a bateria:
F feche todas as aberturas (portas, porta da
mala, vidros, tejadilho),
F desligue todos os consumidores eléctricos
(auto-rádio, limpa-vidros, luzes, ...),
F desligue a ignição e respeite um tempo de
espera de quatro minutos.
Após ter acedido à bateria, basta desligar o
borne (+).

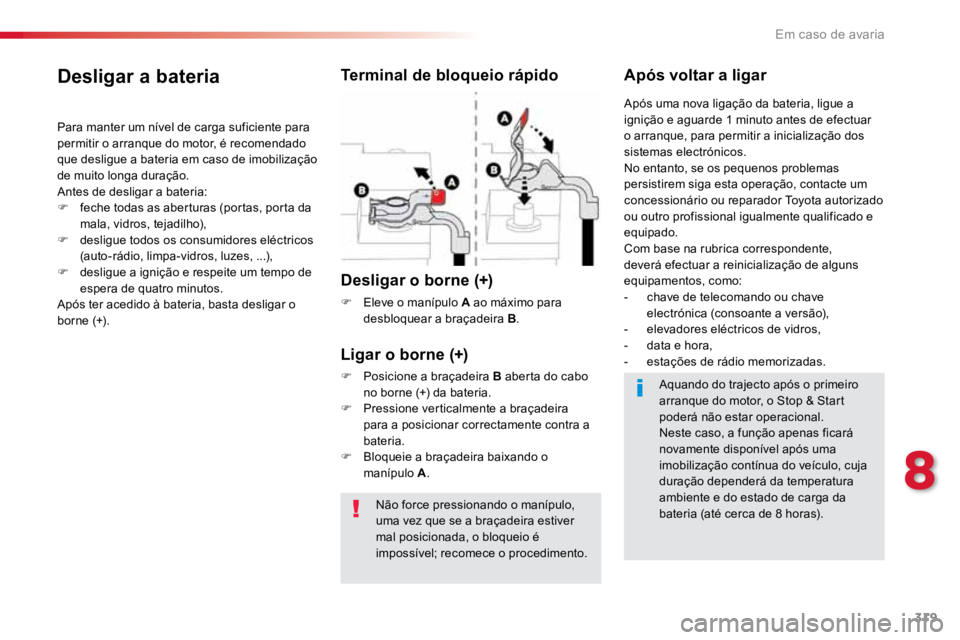

Terminal de bloqueio rápido
Desligar o borne (+)
F Eleve o manípulo A ao máximo para
desbloquear a braçadeira B .
Após voltar a ligar
Ligar o borne (+)
F Posicione a braçadeira B aberta do cabo
no borne (+) da bateria.
F Pressione verticalmente a braçadeira
para a posicionar correctamente contra a
bateria.
F Bloqueie a braçadeira baixando o
manípulo A . Após uma nova ligação da bateria, ligue a
ignição e aguarde 1 minuto antes de efectuar
o arranque, para permitir a inicialização dos
sistemas electrónicos.
No entanto, se os pequenos problemas
persistirem siga esta operação, contacte um
concessionário ou reparador Toyota autorizado
ou outro profissional igualmente qualificado e
equipado.
Com base na rubrica correspondente,
deverá efectuar a reinicialização de alguns
equipamentos, como:
-
chave de telecomando ou chave
electrónica (consoante a versão),
- elevadores eléctricos de vidros,
- data e hora,
- estações de rádio memorizadas.
Aquando do trajecto após o primeiro
arranque do motor, o Stop & Start
poderá não estar operacional.
Neste caso, a função apenas ficará
novamente disponível após uma
imobilização contínua do veículo, cuja
duração dependerá da temperatura
ambiente e do estado de carga da
bateria (até cerca de 8 horas).
8
Em caso de avaria

320
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016
Capacidade bateria
Comprimentos veículo Intensidade
em Ah
(Amperes-hora)
Compacto (L0) 480
Padrão (L1) 640
Longo (L2) 720 / 800
Substituir sempre a bateria por outra
com características equivalentes.

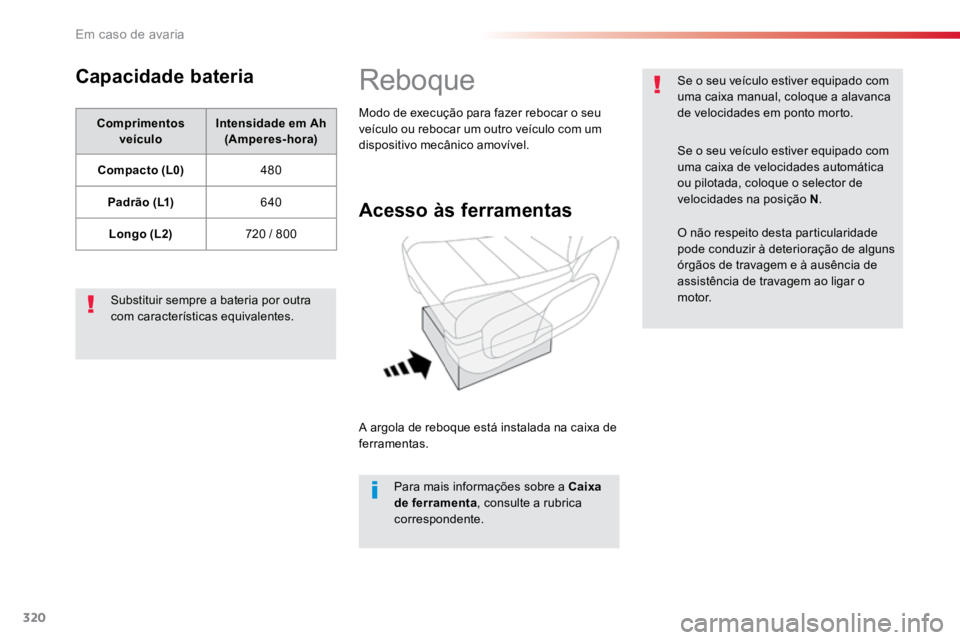

Reboque
Acesso às ferramentas
A argola de reboque está instalada na caixa de
ferramentas. Para mais informações sobre a Caixa
de ferramenta , consulte a rubrica
correspondente.
Modo de execução para fazer rebocar o seu
veículo ou rebocar um outro veículo com um
dispositivo mecânico amovível.
Se o seu veículo estiver equipado com
uma caixa manual, coloque a alavanca
de velocidades em ponto morto.
Se o seu veículo estiver equipado com
uma caixa de velocidades automática
ou pilotada, coloque o selector de
velocidades na posição N
.
O não respeito desta particularidade
pode conduzir à deterioração de alguns
órgãos de travagem e à ausência de
assistência de travagem ao ligar o
motor.
Em caso de avaria
