TOYOTA PROACE VERSO 2018 Manual de utilização (in Portuguese)

301
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016
Aquando da nova montagem do
conector e da lâmpada na luz,
reposicione o conjunto no alojamento
até ouvir o "clique" de bloqueio.

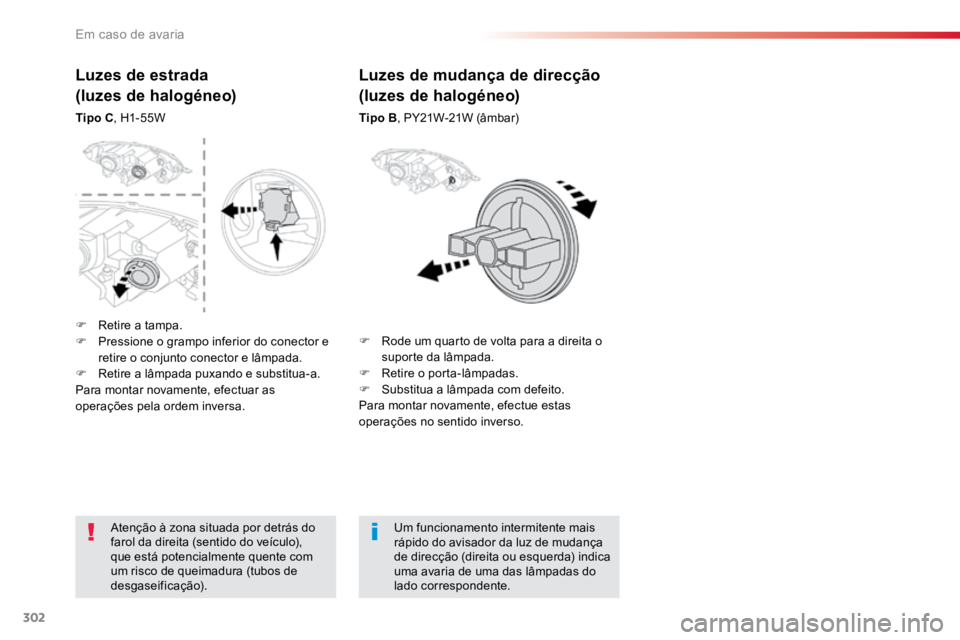

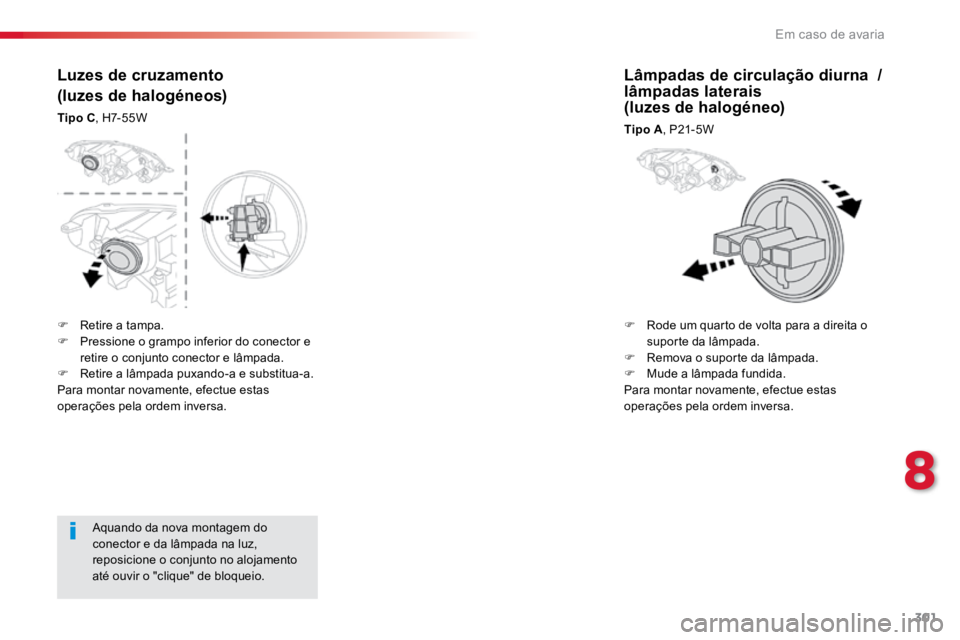

Luzes de cruzamento
(luzes de halogéneos)
Tipo C, H7- 5 5 W
Lâmpadas de circulação diurna /
lâmpadas laterais
(luzes de halogéneo)
Tipo A , P21- 5W
F Retire a tampa.
F Pressione o grampo inferior do conector e
retire o conjunto conector e lâmpada.
F Retire a lâmpada puxando-a e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa. F
Rode um quarto de volta para a direita o
suporte da lâmpada.
F Remova o suporte da lâmpada.
F Mude a lâmpada fundida.
Para montar novamente, efectue estas
operações pela ordem inversa.
8
Em caso de avaria

302
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016
Atenção à zona situada por detrás do
farol da direita (sentido do veículo),
que está potencialmente quente com
um risco de queimadura (tubos de
desgaseificação).Um funcionamento intermitente mais
rápido do avisador da luz de mudança
de direcção (direita ou esquerda) indica
uma avaria de uma das lâmpadas do
lado correspondente.
Luzes de mudança de direcção
(luzes de halogéneo)
Tipo B
, PY21W-21W (âmbar)
Luzes de estrada
(luzes de halogéneo)
Tipo C, H1- 55W
F Retire a tampa.
F Pressione o grampo inferior do conector e
retire o conjunto conector e lâmpada.
F Retire a lâmpada puxando e substitua-a.
Para montar novamente, efectuar as
operações pela ordem inversa. F
Rode um quarto de volta para a direita o
suporte da lâmpada.
F Retire o porta-lâmpadas.
F Substitua a lâmpada com defeito.
Para montar novamente, efectue estas
operações no sentido inverso.
Em caso de avaria

303
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016
Luzes de cruzamento
(luzes de xénon)
Tipo E, D8S 25W
F Rode um quarto de volta para a direita o
suporte da lâmpada.
F Remova o suporte da lâmpada.
F Substitua a lâmpada com defeito.
Para montar novamente, efectue estas
operações no sentido inverso.

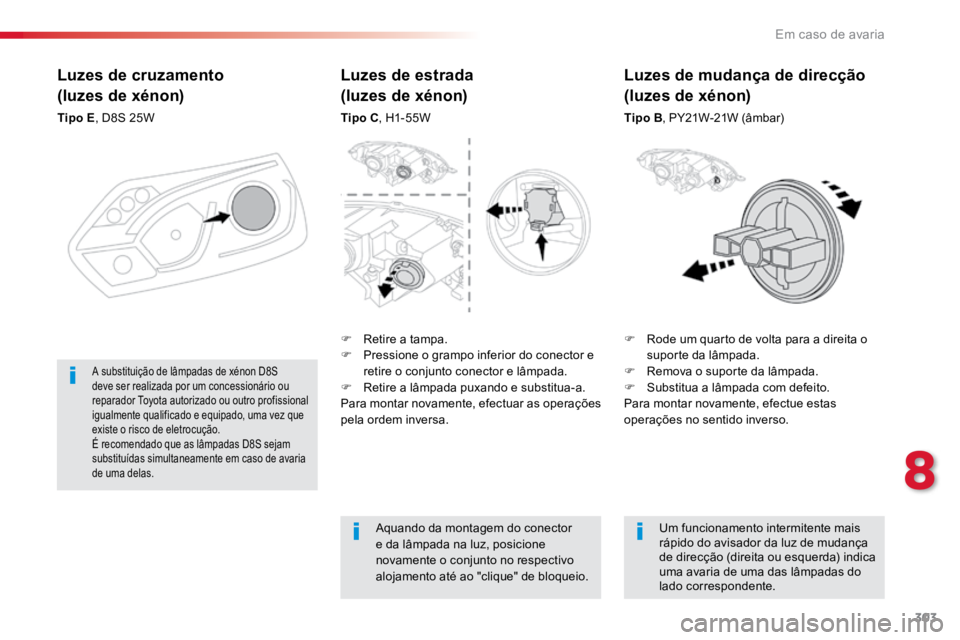

A substituição de lâmpadas de xénon D8S
deve ser realizada por um concessionário ou
reparador Toyota autorizado ou outro profissional
igualmente qualificado e equipado, uma vez que
existe o risco de eletrocução.
É recomendado que as lâmpadas D8S sejam
substituídas simultaneamente em caso de avaria
de uma delas.
Luzes de estrada
(luzes de xénon)
Tipo C , H1- 55W
Aquando da montagem do conector
e da lâmpada na luz, posicione
novamente o conjunto no respectivo
alojamento até ao "clique" de bloqueio. Um funcionamento intermitente mais
rápido do avisador da luz de mudança
de direcção (direita ou esquerda) indica
uma avaria de uma das lâmpadas do
lado correspondente.
Luzes de mudança de direcção
(luzes de xénon)
Tipo B
, PY21W-21W (âmbar)
F Retire a tampa.
F Pressione o grampo inferior do conector e
retire o conjunto conector e lâmpada.
F Retire a lâmpada puxando e substitua-a.
Para montar novamente, efectuar as operações
pela ordem inversa.
8
Em caso de avaria

304
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016

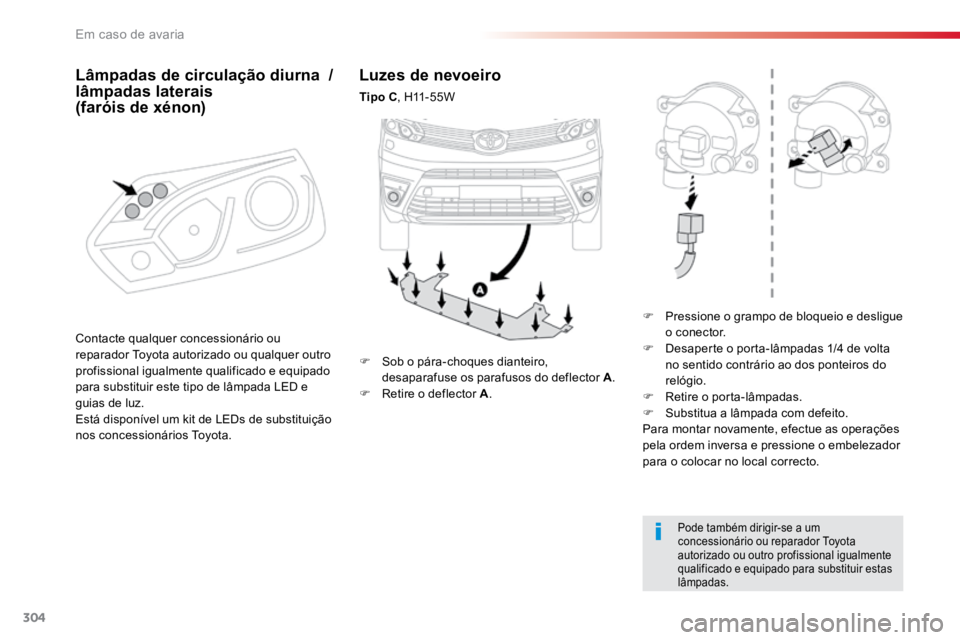

Luzes de nevoeiro
Tipo C, H11 - 5 5 W
F Pressione o grampo de bloqueio e desligue
o conector.
F Desaperte o porta-lâmpadas 1/4 de volta
no sentido contrário ao dos ponteiros do
relógio.
F Retire o porta-lâmpadas.
F Substitua a lâmpada com defeito.
Para montar novamente, efectue as operações
pela ordem inversa e pressione o embelezador
para o colocar no local correcto.
Pode também dirigir-se a um
concessionário ou reparador Toyota
autorizado ou outro profissional igualmente
qualificado e equipado para substituir estas
lâmpadas.
F Sob o pára-choques dianteiro,
desaparafuse os parafusos do deflector A .
F Retire o deflector A .
Contacte qualquer concessionário ou
reparador Toyota autorizado ou qualquer outro
profissional igualmente qualificado e equipado
para substituir este tipo de lâmpada LED e
guias de luz.
Está disponível um kit de LEDs de substituição
nos concessionários Toyota.
Lâmpadas de circulação diurna /
lâmpadas laterais
(faróis de xénon)
Em caso de avaria

305
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016

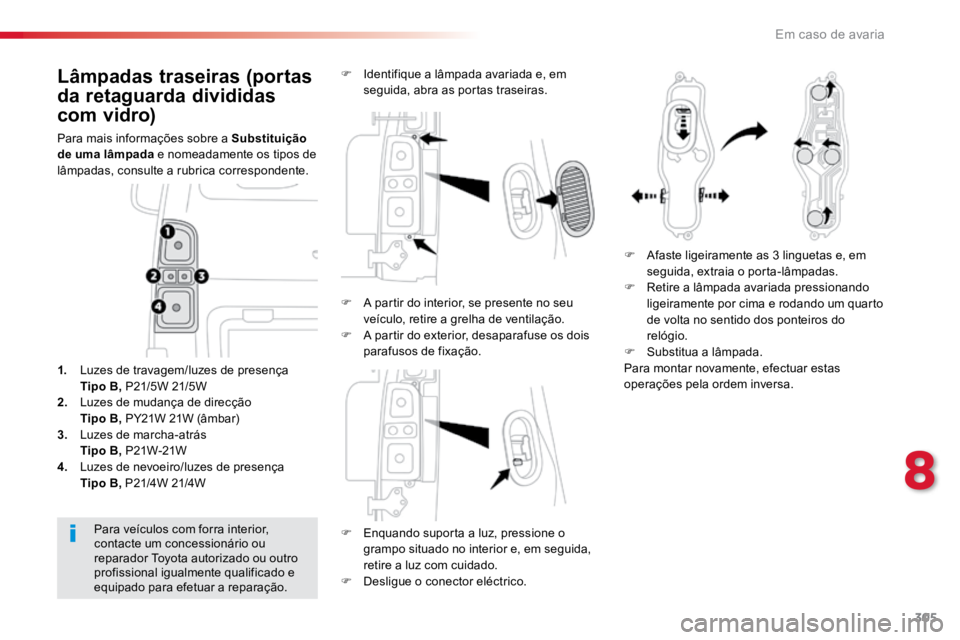

Lâmpadas traseiras (portas
da retaguarda divididas
com vidro)
Para mais informações sobre a Substituição
de uma lâmpada e nomeadamente os tipos de
lâmpadas, consulte a rubrica correspondente.
F Enquando suporta a luz, pressione o
grampo situado no interior e, em seguida,
retire a luz com cuidado.
F Desligue o conector eléctrico.
Para veículos com forra interior,
contacte um concessionário ou
reparador Toyota autorizado ou outro
profissional igualmente qualificado e
equipado para efetuar a reparação.
1.
Luzes de travagem/luzes de presença
Tipo B, P21/5W 21/5W
2. Luzes de mudança de direcção
Tipo B, PY21W 21W (âmbar)
3. Luzes de marcha-atrás
Tipo B, P21W-21W
4. Luzes de nevoeiro/luzes de presença
Tipo B, P21/4W 21/4W F
Identifique a lâmpada avariada e, em
seguida, abra as portas traseiras.
F Afaste ligeiramente as 3 linguetas e, em
seguida, extraia o porta-lâmpadas.
F Retire a lâmpada avariada pressionando
ligeiramente por cima e rodando um quarto
de volta no sentido dos ponteiros do
relógio.
F Substitua a lâmpada.
Para montar novamente, efectuar estas
operações pela ordem inversa.
F
A partir do interior, se presente no seu
veículo, retire a grelha de ventilação.
F A partir do exterior, desaparafuse os dois
parafusos de fixação.
8
Em caso de avaria

306
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016
Lâmpadas da chapa da matrícula
(portas da retaguarda divididas
com vidro)
Tipo A, W5W-5W
F Retire a tampa em plástico através de uma
chave de parafusos fina.
F Passando pela abertura e através de uma
chave de parafusos, pressione a luz para o
exterior.
F Desligue o conector eléctrico.
F Retire a luz.
F Desaparafuse o porta-lâmpadas um
quarto de volta no sentido inverso ao dos
ponteiros do relógio.
F Substitua a lâmpada com defeito.
Para a montagem, pressione a luz para
encaixar.

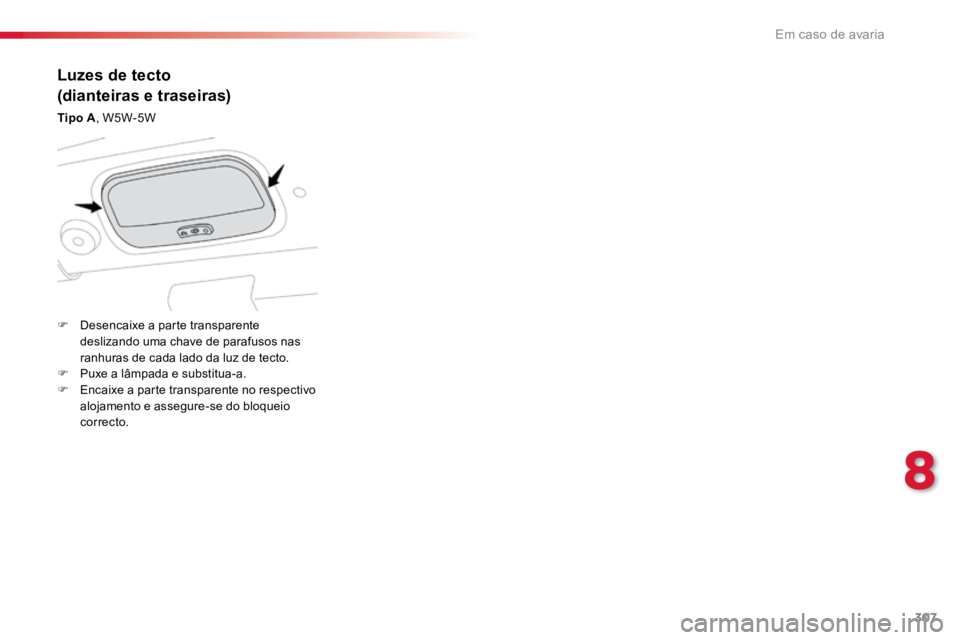

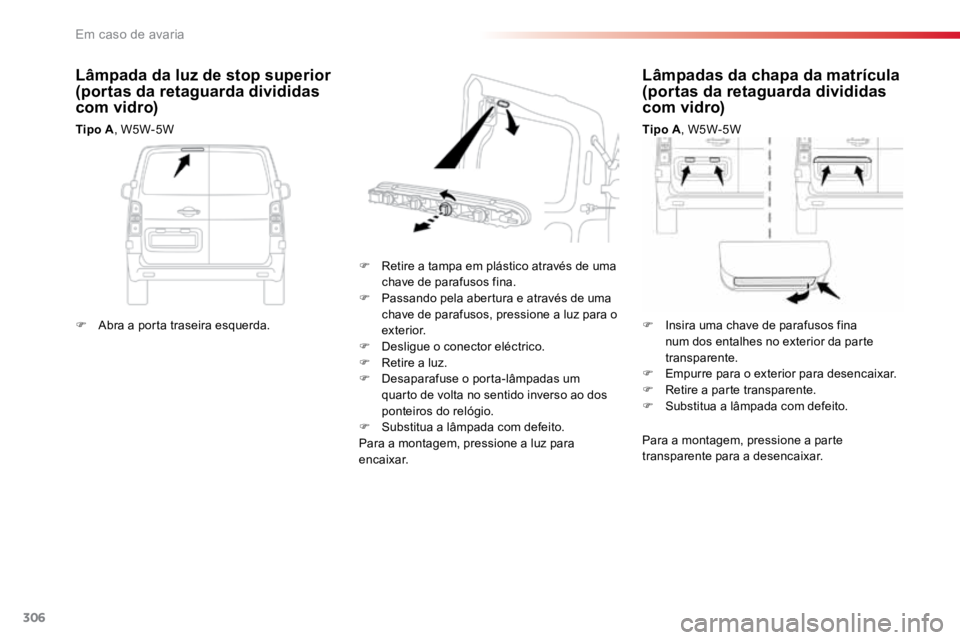

Lâmpada da luz de stop superior
(portas da retaguarda divididas
com vidro)
Tipo A , W5W-5W

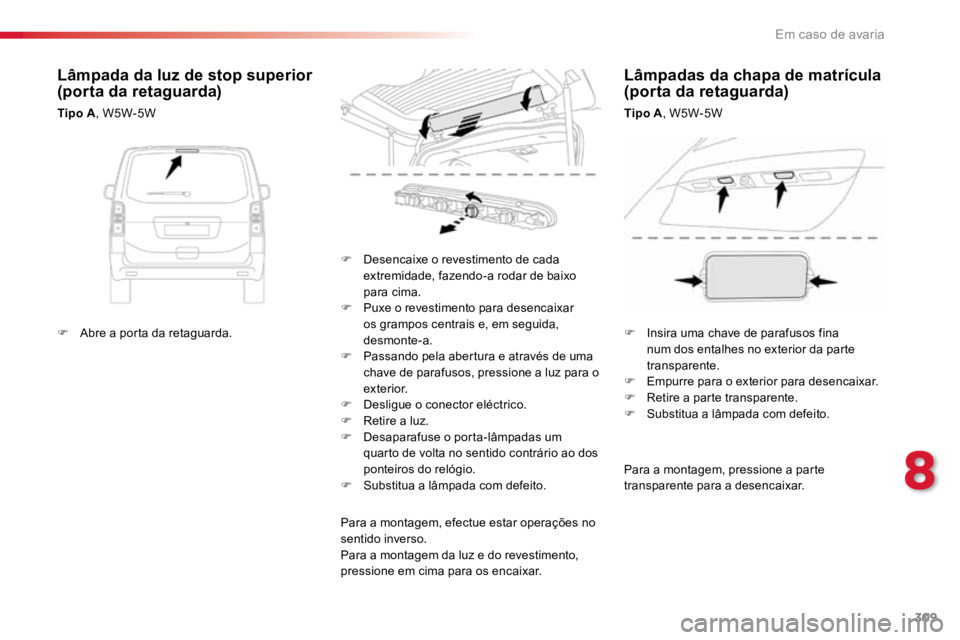

Para a montagem, pressione a parte
transparente para a desencaixar.
F
Abra a porta traseira esquerda. F Insira uma chave de parafusos fina
num dos entalhes no exterior da parte
transparente.
F Empurre para o exterior para desencaixar.
F Retire a parte transparente.
F Substitua a lâmpada com defeito.
Em caso de avaria

307
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016
Luzes de tecto
(dianteiras e traseiras)
Tipo A, W5W-5W
F Desencaixe a parte transparente
deslizando uma chave de parafusos nas
ranhuras de cada lado da luz de tecto.
F Puxe a lâmpada e substitua-a.
F Encaixe a parte transparente no respectivo
alojamento e assegure-se do bloqueio
correcto.
8
Em caso de avaria

308
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016

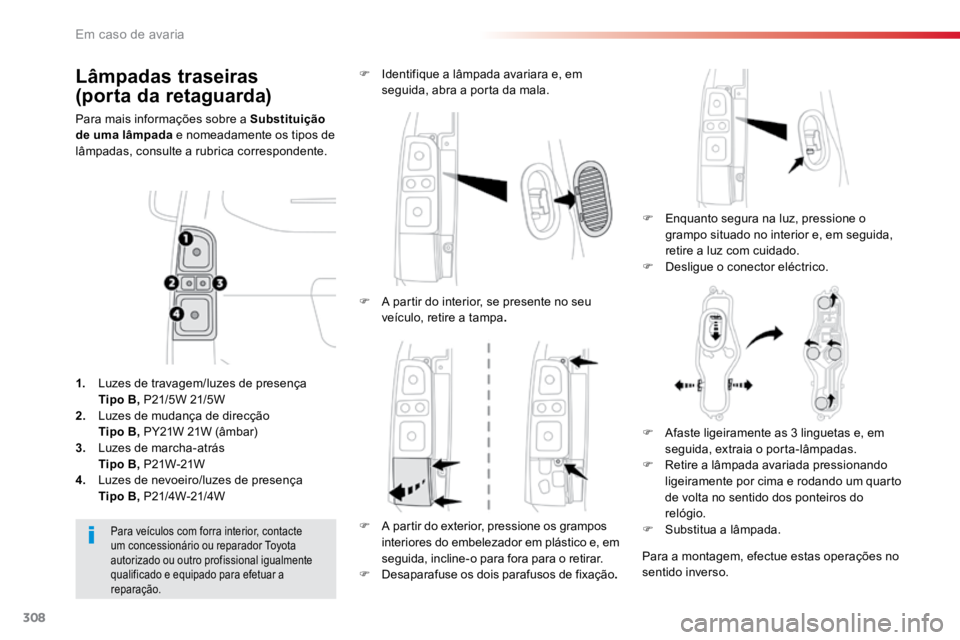

Lâmpadas traseiras
(porta da retaguarda)
Para mais informações sobre a Substituição
de uma lâmpada e nomeadamente os tipos de
lâmpadas, consulte a rubrica correspondente.
F Enquanto segura na luz, pressione o
grampo situado no interior e, em seguida,
retire a luz com cuidado.
F Desligue o conector eléctrico.
F
Identifique a lâmpada avariara e, em
seguida, abra a porta da mala.
Para veículos com forra interior, contacte
um concessionário ou reparador Toyota
autorizado ou outro profissional igualmente
qualificado e equipado para efetuar a
reparação.
1. Luzes de travagem/luzes de presença
Tipo B, P21/5W 21/5W
2. Luzes de mudança de direcção
Tipo B, PY21W 21W (âmbar)
3. Luzes de marcha-atrás
Tipo B, P21W-21W
4. Luzes de nevoeiro/luzes de presença
Tipo B, P21/4W-21/4W F
A partir do interior, se presente no seu
veículo, retire a tampa .
F A partir do exterior, pressione os grampos
interiores do embelezador em plástico e, em
seguida, incline-o para fora para o retirar.
F Desaparafuse os dois parafusos de fixação .F
Afaste ligeiramente as 3 linguetas e, em
seguida, extraia o porta-lâmpadas.
F Retire a lâmpada avariada pressionando
ligeiramente por cima e rodando um quarto
de volta no sentido dos ponteiros do
relógio.
F Substitua a lâmpada.
Para a montagem, efectue estas operações no
sentido inverso.
Em caso de avaria

309
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016
Para a montagem, pressione a parte
transparente para a desencaixar.
F
Desencaixe o revestimento de cada
extremidade, fazendo-a rodar de baixo
para cima.
F Puxe o revestimento para desencaixar
os grampos centrais e, em seguida,
desmonte-a.
F Passando pela abertura e através de uma
chave de parafusos, pressione a luz para o
exterior.
F Desligue o conector eléctrico.
F Retire a luz.
F Desaparafuse o porta-lâmpadas um
quarto de volta no sentido contrário ao dos
ponteiros do relógio.
F Substitua a lâmpada com defeito.
Para a montagem, efectue estar operações no
sentido inverso.
Para a montagem da luz e do revestimento,
pressione em cima para os encaixar.
Lâmpada da luz de stop superior
(porta da retaguarda)
Tipo A , W5W-5W
Lâmpadas da chapa de matrícula
(porta da retaguarda)
Tipo A, W5W-5W
F Abre a porta da retaguarda. F Insira uma chave de parafusos fina
num dos entalhes no exterior da parte
transparente.
F Empurre para o exterior para desencaixar.
F Retire a parte transparente.
F Substitua a lâmpada com defeito.
8
Em caso de avaria

310
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2016
Luzes de tecto
(dianteiras e traseiras)

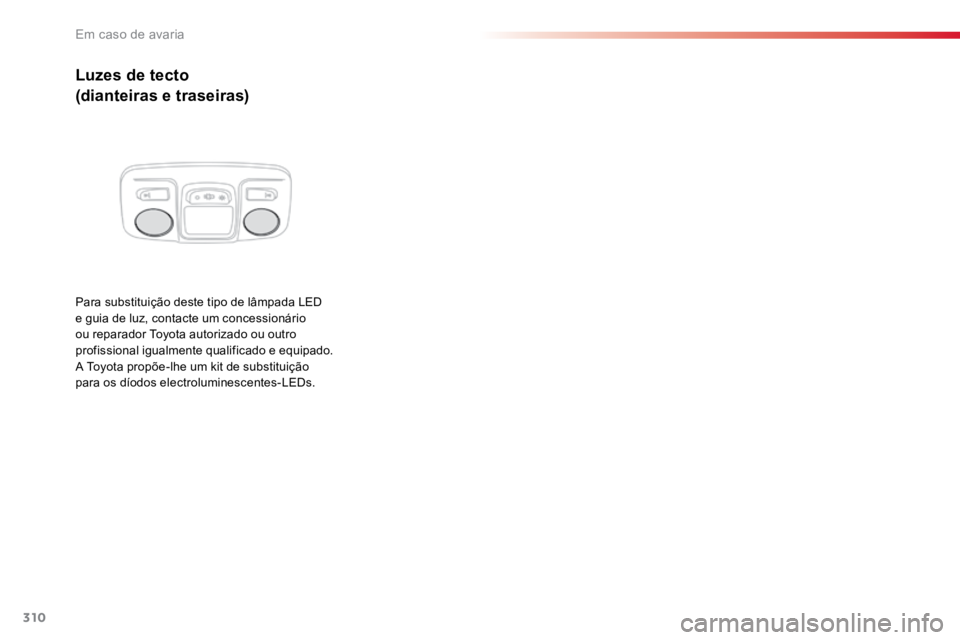

Para substituição deste tipo de lâmpada LED
e guia de luz, contacte um concessionário
ou reparador Toyota autorizado ou outro
profissional igualmente qualificado e equipado.
A Toyota propõe-lhe um kit de substituição
para os díodos electroluminescentes-LEDs.
Em caso de avaria
