TOYOTA PROACE VERSO 2019 Betriebsanleitungen (in German)

130
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019

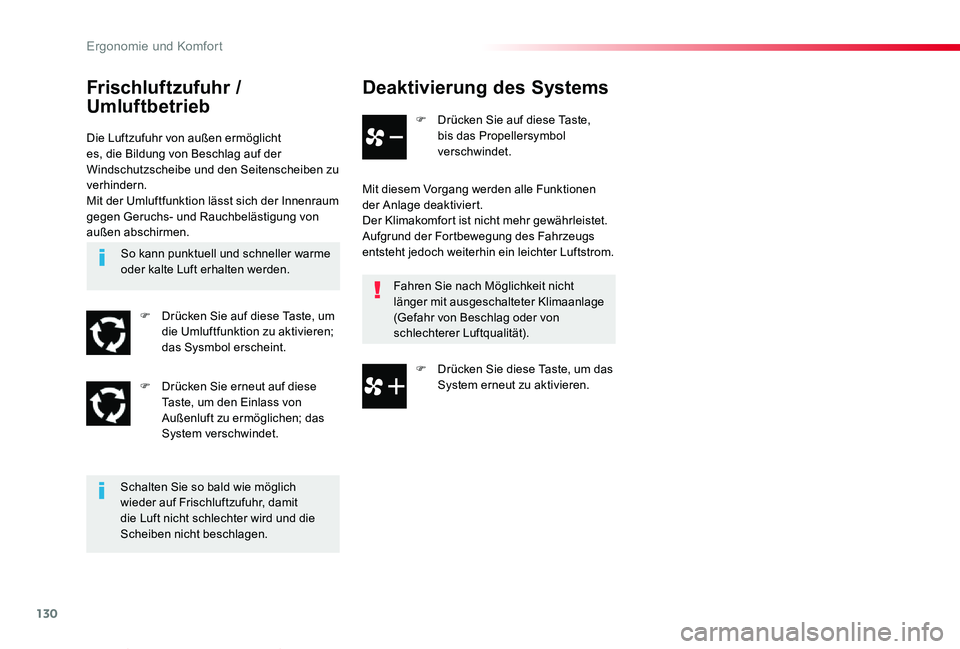

Deaktivierung des Systems
F Drücken Sie auf diese Taste, bis das Propellersymbol verschwindet.
Mit diesem Vorgang werden alle Funktionen der Anlage deaktiviert.Der Klimakomfort ist nicht mehr gewährleistet. Aufgrund der Fortbewegung des Fahrzeugs entsteht jedoch weiterhin ein leichter Luftstrom.
Fahren Sie nach Möglichkeit nicht länger mit ausgeschalteter Klimaanlage (Gefahr von Beschlag oder von schlechterer Luftqualität).
Frischluftzufuhr /
Umluftbetrieb
Die Luftzufuhr von außen ermöglicht es, die Bildung von Beschlag auf der Windschutzscheibe und den Seitenscheiben zu verhindern.Mit der Umluftfunktion lässt sich der Innenraum gegen Geruchs- und Rauchbelästigung von außen abschirmen.
Schalten Sie so bald wie möglich wieder auf Frischluftzufuhr, damit die Luft nicht schlechter wird und die Scheiben nicht beschlagen.
So kann punktuell und schneller warme oder kalte Luft erhalten werden.
F Drücken Sie auf diese Taste, um die Umluftfunktion zu aktivieren; das Sysmbol erscheint.
F Drücken Sie erneut auf diese Taste, um den Einlass von Außenluft zu ermöglichen; das System verschwindet.
F Drücken Sie diese Taste, um das System erneut zu aktivieren.
Ergonomie und Komfort

131
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019

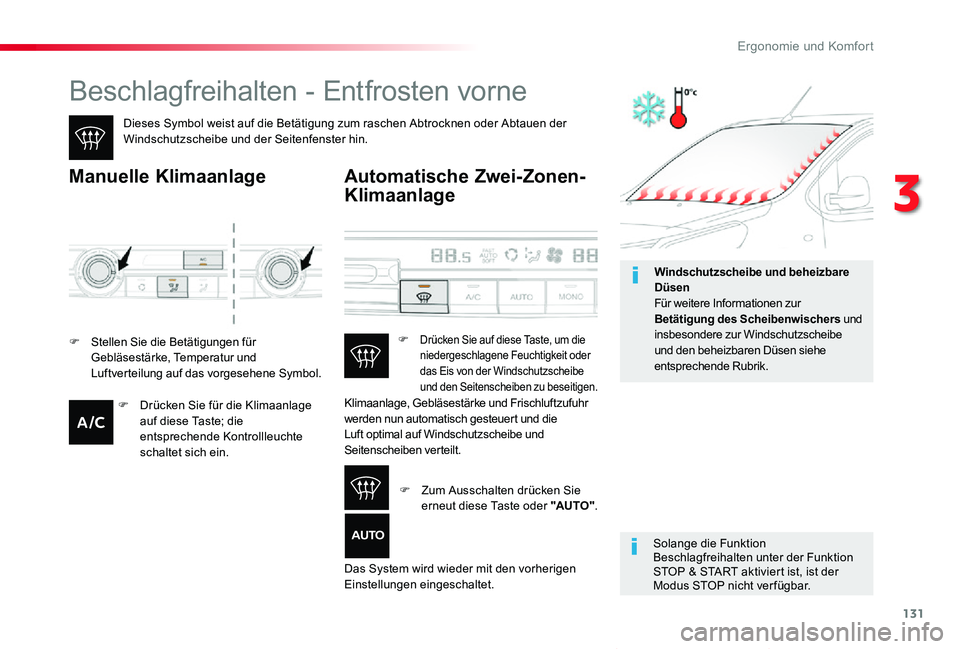

Beschlagfreihalten - Entfrosten vorne
Dieses Symbol weist auf die Betätigung zum raschen Abtrocknen oder Abtauen der Windschutzscheibe und der Seitenfenster hin.
Manuelle Klimaanlage
Solange die Funktion Beschlagfreihalten unter der Funktion STOP & START aktiviert ist, ist der Modus STOP nicht ver fügbar.
Automatische Zwei-Zonen-
Klimaanlage
F Stellen Sie die Betätigungen für Gebläsestärke, Temperatur und Luftverteilung auf das vorgesehene Symbol.
Klimaanlage, Gebläsestärke und Frischluftzufuhr werden nun automatisch gesteuert und die Luft optimal auf Windschutzscheibe und Seitenscheiben verteilt.
Das System wird wieder mit den vorherigen Einstellungen eingeschaltet.
F Drücken Sie auf diese Taste, um die niedergeschlagene Feuchtigkeit oder das Eis von der Windschutzscheibe und den Seitenscheiben zu beseitigen.
F Zum Ausschalten drücken Sie erneut diese Taste oder "AUTO".
F Drücken Sie für die Klimaanlage auf diese Taste; die entsprechende Kontrollleuchte schaltet sich ein.
Windschutzscheibe und beheizbare DüsenFür weitere Informationen zur Betätigung des Scheibenwischers und insbesondere zur Windschutzscheibe und den beheizbaren Düsen siehe entsprechende Rubrik.
3
Ergonomie und Komfort

132
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019

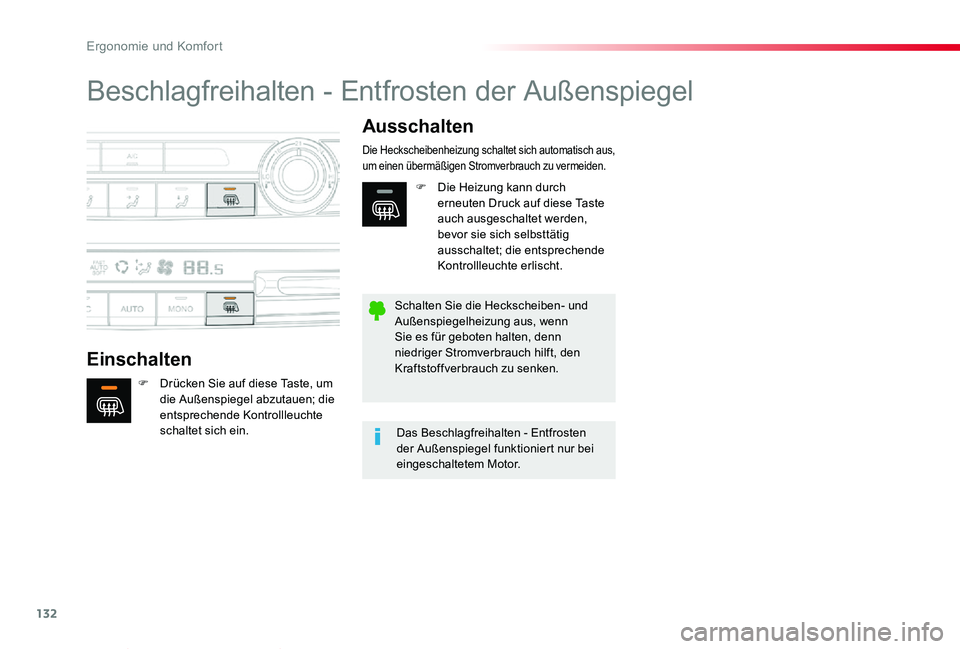

Beschlagfreihalten - Entfrosten der Außenspiegel
Einschalten
Ausschalten
F Drücken Sie auf diese Taste, um die Außenspiegel abzutauen; die entsprechende Kontrollleuchte schaltet sich ein.
Die Heckscheibenheizung schaltet sich automatisch aus, um einen übermäßigen Stromverbrauch zu vermeiden.
Das Beschlagfreihalten - Entfrosten der Außenspiegel funktioniert nur bei eingeschaltetem Motor.
Schalten Sie die Heckscheiben- und Außenspiegelheizung aus, wenn Sie es für geboten halten, denn niedriger Stromverbrauch hilft, den Kraftstoffverbrauch zu senken.
F Die Heizung kann durch erneuten Druck auf diese Taste auch ausgeschaltet werden, bevor sie sich selbsttätig ausschaltet; die entsprechende Kontrollleuchte erlischt.
Ergonomie und Komfort

133
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019

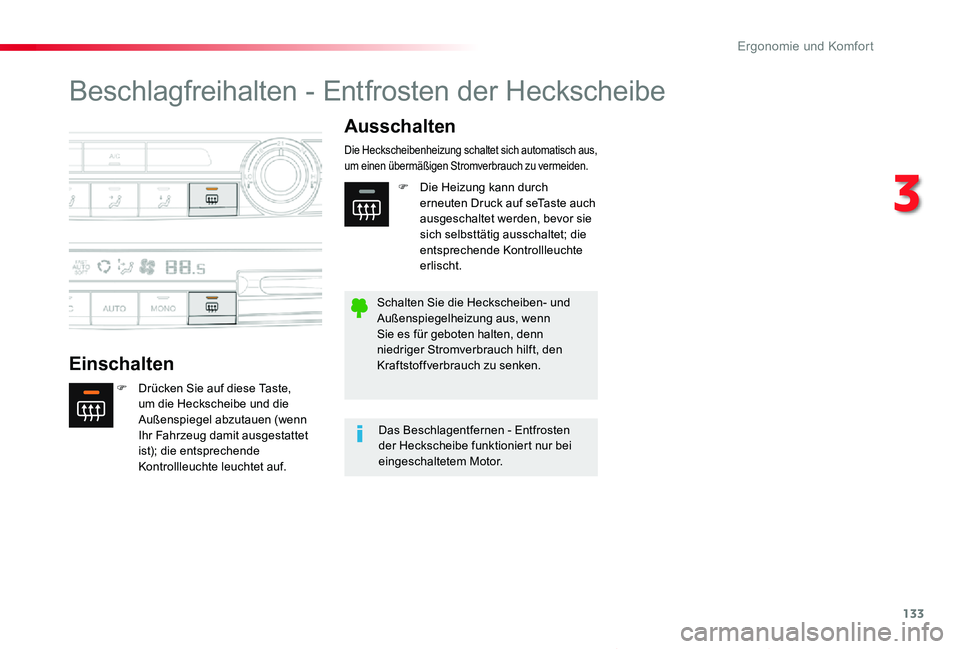

Beschlagfreihalten - Entfrosten der Heckscheibe
Einschalten
Ausschalten
F Drücken Sie auf diese Taste, um die Heckscheibe und die Außenspiegel abzutauen (wenn Ihr Fahrzeug damit ausgestattet ist); die entsprechende Kontrollleuchte leuchtet auf.
Die Heckscheibenheizung schaltet sich automatisch aus, um einen übermäßigen Stromverbrauch zu vermeiden.
Das Beschlagentfernen - Entfrosten der Heckscheibe funktioniert nur bei eingeschaltetem Motor.
Schalten Sie die Heckscheiben- und Außenspiegelheizung aus, wenn Sie es für geboten halten, denn niedriger Stromverbrauch hilft, den Kraftstoffverbrauch zu senken.
F Die Heizung kann durch erneuten Druck auf seTaste auch ausgeschaltet werden, bevor sie sich selbsttätig ausschaltet; die entsprechende Kontrollleuchte erlischt.
3
Ergonomie und Komfort

134
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019

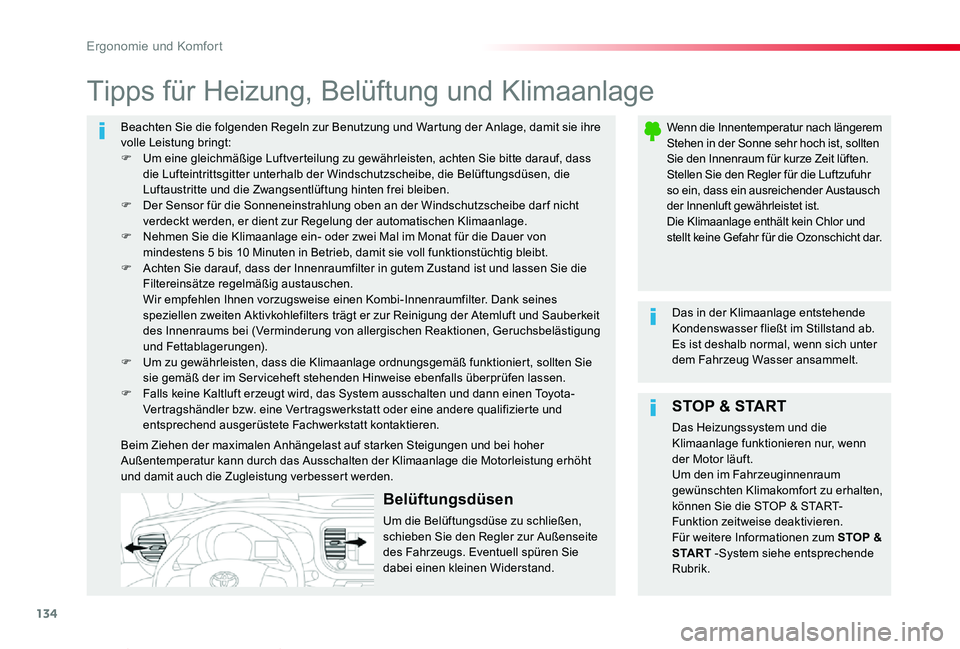

Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage, damit sie ihre volle Leistung bringt:F Um eine gleichmäßige Luftverteilung zu gewährleisten, achten Sie bitte darauf, dass die Lufteintrittsgitter unterhalb der Windschutzscheibe, die Belüftungsdüsen, die Luftaustritte und die Zwangsentlüftung hinten frei bleiben.F Der Sensor für die Sonneneinstrahlung oben an der Windschutzscheibe dar f nicht verdeckt werden, er dient zur Regelung der automatischen Klimaanlage.F Nehmen Sie die Klimaanlage ein- oder zwei Mal im Monat für die Dauer von
mindestens 5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.F Achten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und lassen Sie die Filtereinsätze regelmäßig austauschen. Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfilter. Dank seines speziellen zweiten Aktivkohlefilters trägt er zur Reinigung der Atemluft und Sauberkeit des Innenraums bei (Verminderung von allergischen Reaktionen, Geruchsbelästigung und Fettablagerungen).F Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktioniert, sollten Sie sie gemäß der im Serviceheft stehenden Hinweise ebenfalls überprüfen lassen.F Falls keine Kaltluft erzeugt wird, das System ausschalten und dann einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt kontaktieren.
Tipps für Heizung, Belüftung und Klimaanlage
Wenn die Innentemperatur nach längerem Stehen in der Sonne sehr hoch ist, sollten Sie den Innenraum für kurze Zeit lüften.Stellen Sie den Regler für die Luftzufuhr so ein, dass ein ausreichender Austausch der Innenluft gewährleistet ist.Die Klimaanlage enthält kein Chlor und stellt keine Gefahr für die Ozonschicht dar.
Das in der Klimaanlage entstehende Kondenswasser fließt im Stillstand ab. Es ist deshalb normal, wenn sich unter dem Fahrzeug Wasser ansammelt.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei hoher Außentemperatur kann durch das Ausschalten der Klimaanlage die Motorleistung erhöht und damit auch die Zugleistung verbessert werden.
STOP & START
Das Heizungssystem und die Klimaanlage funktionieren nur, wenn der Motor läuft.Um den im Fahrzeuginnenraum gewünschten Klimakomfort zu erhalten, können Sie die STOP & START-Funktion zeitweise deaktivieren.Für weitere Informationen zum STOP & S TA R T -System siehe entsprechende Rubrik.
Belüftungsdüsen
Um die Belüftungsdüse zu schließen, schieben Sie den Regler zur Außenseite des Fahrzeugs. Eventuell spüren Sie dabei einen kleinen Widerstand.
Ergonomie und Komfort

135
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019

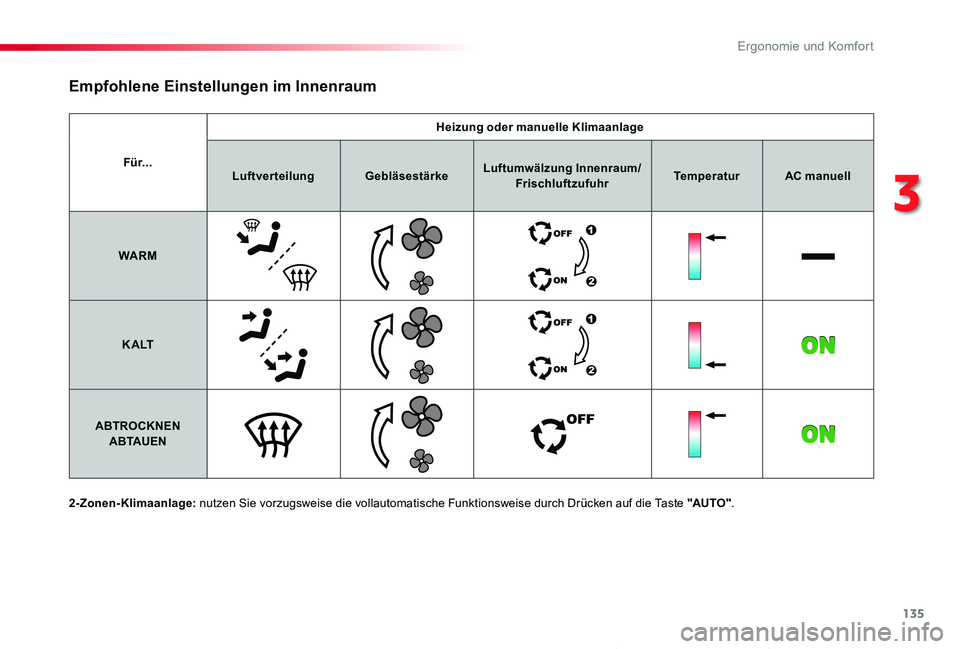

Für...
Heizung oder manuelle Klimaanlage
LuftverteilungGebläsestärkeLuftumwälzung Innenraum/FrischluftzufuhrTemperaturAC manuell
WARM
K A LT
ABTROCKNEN A B TAU E N
Empfohlene Einstellungen im Innenraum
2-Zonen-Klimaanlage: nutzen Sie vorzugsweise die vollautomatische Funktionsweise durch Drücken auf die Taste "AUTO".
3
Ergonomie und Komfort

136
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019

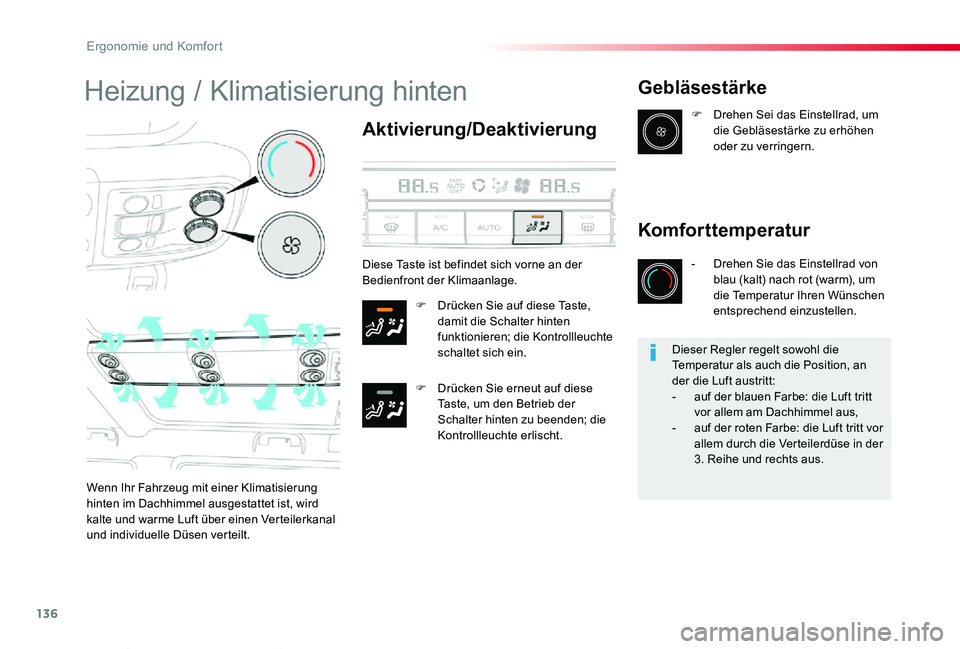

Heizung / Klimatisierung hinten
Aktivierung/Deaktivierung
F Drücken Sie auf diese Taste, damit die Schalter hinten funktionieren; die Kontrollleuchte schaltet sich ein.
F Drücken Sie erneut auf diese Taste, um den Betrieb der Schalter hinten zu beenden; die Kontrollleuchte erlischt.
Gebläsestärke
Wenn Ihr Fahrzeug mit einer Klimatisierung hinten im Dachhimmel ausgestattet ist, wird kalte und warme Luft über einen Verteilerkanal und individuelle Düsen verteilt.
F Drehen Sei das Einstellrad, um die Gebläsestärke zu erhöhen oder zu verringern.
Komforttemperatur
- Drehen Sie das Einstellrad von blau (kalt) nach rot (warm), um die Temperatur Ihren Wünschen entsprechend einzustellen.
Diese Taste ist befindet sich vorne an der Bedienfront der Klimaanlage.
Dieser Regler regelt sowohl die Temperatur als auch die Position, an der die Luft austritt:- auf der blauen Farbe: die Luft tritt vor allem am Dachhimmel aus,- auf der roten Farbe: die Luft tritt vor allem durch die Verteilerdüse in der
3. Reihe und rechts aus.
Ergonomie und Komfort

137
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019

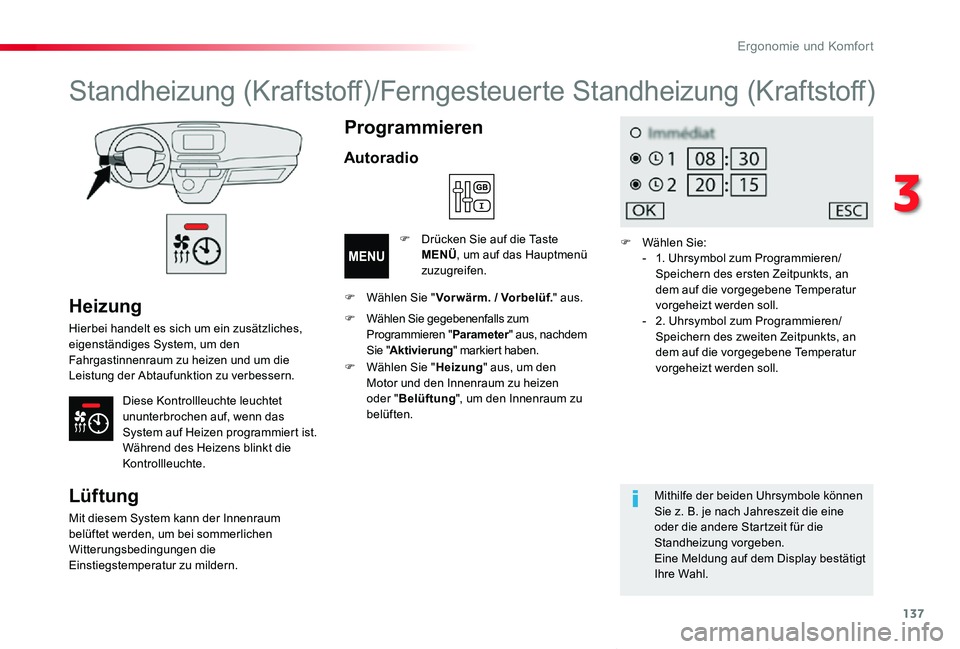

Heizung
Hierbei handelt es sich um ein zusätzliches, eigenständiges System, um den Fahrgastinnenraum zu heizen und um die Leistung der Abtaufunktion zu verbessern.
Diese Kontrollleuchte leuchtet ununterbrochen auf, wenn das System auf Heizen programmiert ist.Während des Heizens blinkt die Kontrollleuchte.
Standheizung (Kraftstoff)/Ferngesteuerte Standheizung (Kraftstoff)
Lüftung
Mit diesem System kann der Innenraum belüftet werden, um bei sommerlichen
Witterungsbedingungen die Einstiegstemperatur zu mildern.
Programmieren
Autoradio
F Drücken Sie auf die Taste MENÜ, um auf das Hauptmenü zuzugreifen.
F Wählen Sie "Vor wärm. / Vorbelüf." aus.
F Wählen Sie "Heizung" aus, um den Motor und den Innenraum zu heizen oder "Belüftung", um den Innenraum zu belüften.
F Wählen Sie:- 1. Uhrsymbol zum Programmieren/Speichern des ersten Zeitpunkts, an dem auf die vorgegebene Temperatur vorgeheizt werden soll.- 2. Uhrsymbol zum Programmieren/Speichern des zweiten Zeitpunkts, an dem auf die vorgegebene Temperatur vorgeheizt werden soll.
Mithilfe der beiden Uhrsymbole können Sie z. B. je nach Jahreszeit die eine oder die andere Startzeit für die Standheizung vorgeben.Eine Meldung auf dem Display bestätigt Ihre Wahl.
F Wählen Sie gegebenenfalls zum Programmieren "Parameter" aus, nachdem Sie "Aktivierung" markiert haben.
3
Ergonomie und Komfort

138
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019

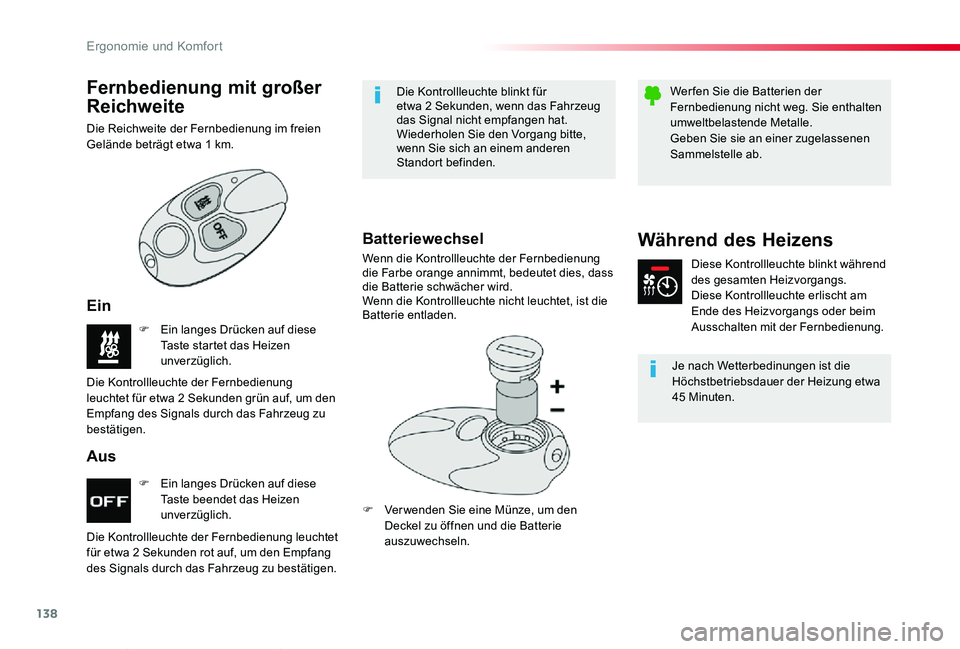

F Ein langes Drücken auf diese Taste beendet das Heizen unverzüglich.
F Ein langes Drücken auf diese Taste startet das Heizen unverzüglich.
Die Kontrollleuchte der Fernbedienung leuchtet
für etwa 2 Sekunden rot auf, um den Empfang des Signals durch das Fahrzeug zu bestätigen.
Die Kontrollleuchte der Fernbedienung leuchtet für etwa 2 Sekunden grün auf, um den Empfang des Signals durch das Fahrzeug zu bestätigen.
Aus
Ein
Fernbedienung mit großer
Reichweite
Die Reichweite der Fernbedienung im freien Gelände beträgt etwa 1 km.
Die Kontrollleuchte blinkt für etwa 2 Sekunden, wenn das Fahrzeug das Signal nicht empfangen hat.Wiederholen Sie den Vorgang bitte, wenn Sie sich an einem anderen Standort befinden.
Batteriewechsel
Wenn die Kontrollleuchte der Fernbedienung die Farbe orange annimmt, bedeutet dies, dass die Batterie schwächer wird.Wenn die Kontrollleuchte nicht leuchtet, ist die Batterie entladen.
F Ver wenden Sie eine Münze, um den Deckel zu öffnen und die Batterie auszuwechseln.
Während des Heizens
Diese Kontrollleuchte blinkt während des gesamten Heizvorgangs.Diese Kontrollleuchte erlischt am Ende des Heizvorgangs oder beim Ausschalten mit der Fernbedienung.
Je nach Wetterbedinungen ist die Höchstbetriebsdauer der Heizung etwa 45 Minuten.
Wer fen Sie die Batterien der Fernbedienung nicht weg. Sie enthalten umweltbelastende Metalle.Geben Sie sie an einer zugelassenen Sammelstelle ab.
Ergonomie und Komfort

139
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019

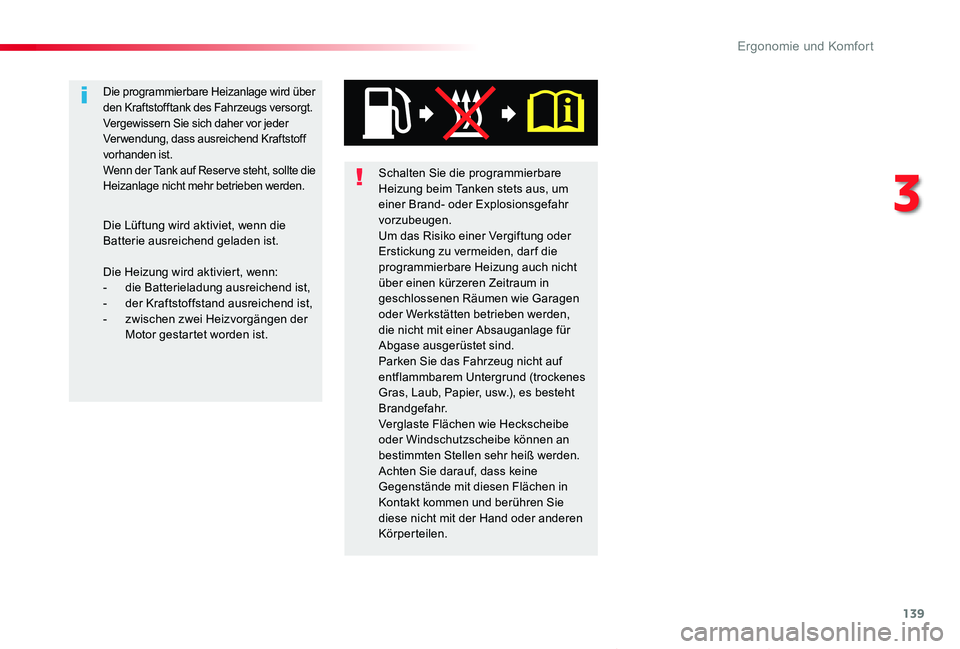

Schalten Sie die programmierbare Heizung beim Tanken stets aus, um einer Brand- oder Explosionsgefahr vorzubeugen.Um das Risiko einer Vergiftung oder Erstickung zu vermeiden, dar f die programmierbare Heizung auch nicht über einen kürzeren Zeitraum in geschlossenen Räumen wie Garagen oder Werkstätten betrieben werden, die nicht mit einer Absauganlage für Abgase ausgerüstet sind.Parken Sie das Fahrzeug nicht auf entflammbarem Untergrund (trockenes Gras, Laub, Papier, usw.), es besteht Brandgefahr.Verglaste Flächen wie Heckscheibe oder Windschutzscheibe können an bestimmten Stellen sehr heiß werden.Achten Sie darauf, dass keine Gegenstände mit diesen Flächen in Kontakt kommen und berühren Sie diese nicht mit der Hand oder anderen Körperteilen.
Die Heizung wird aktiviert, wenn:- die Batterieladung ausreichend ist,- der Kraftstoffstand ausreichend ist,- zwischen zwei Heizvorgängen der Motor gestartet worden ist.
Die programmierbare Heizanlage wird über den Kraftstofftank des Fahrzeugs versorgt.Vergewissern Sie sich daher vor jeder Verwendung, dass ausreichend Kraftstoff vorhanden ist.Wenn der Tank auf Reser ve steht, sollte die Heizanlage nicht mehr betrieben werden.
Die Lüftung wird aktiviet, wenn die Batterie ausreichend geladen ist.
3
