100
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019
Achten Sie darauf, dass der Sitz richtig im Boden einrastet, wenn er wieder in Sitzposition gebracht worden ist.
Achten Sie darauf, dass kein Gegenstand oder die Füße eines hinten sitzenden Insassens die Verankerungspunkte blockieren und die korrekte Verriegelung der Einheit behindern.
Wiedereinbau
(Beispiel Einzelsitz)
F Prüfen Sie, dass kein Objekt die Verankerungen bzw. das ordnungsgemäße Einrasten der Füße blockiert.
F Bringen Sie die vorderen Füße in den Verankerungen am Boden an (wie hier dargestellt).
F Verriegeln Sie die vorderen Füße mit Hilfe dieser Hebel.F Kippen Sie den Sitz nach hinten, bis die hinteren Füße einrasten.Achten Sie beim Kippen auf die Füße der Insassen.
F Wenn Ihr Fahrzeug damit ausgestattet ist, ziehen Sie am Hebel und richten Sie die Rückenlehne wieder auf (senken Sie den Hebel von hinten ab).
Wenn Sie den Sitz (oder die Rückbank) ausbauen und außerhalb des Fahrzeugs aufbewahren, achten Sie darauf, dass Sie sie an einem sauberen Ort aufbewahren, so dass keine Fremdkörper in den Mechanismus eindringen können.
Der Sitz (oder die Rückbank) wurde nicht für eine andere Ver wendung als die im Fahrzeug entwickelt. Der Sitz (oder die Rückbank) ist mit Mechanismen ausgestattet und diese können beschädigt werden, wenn sie nicht richtig verwendet werden oder herunterfallen.
Ergonomie und Komfort

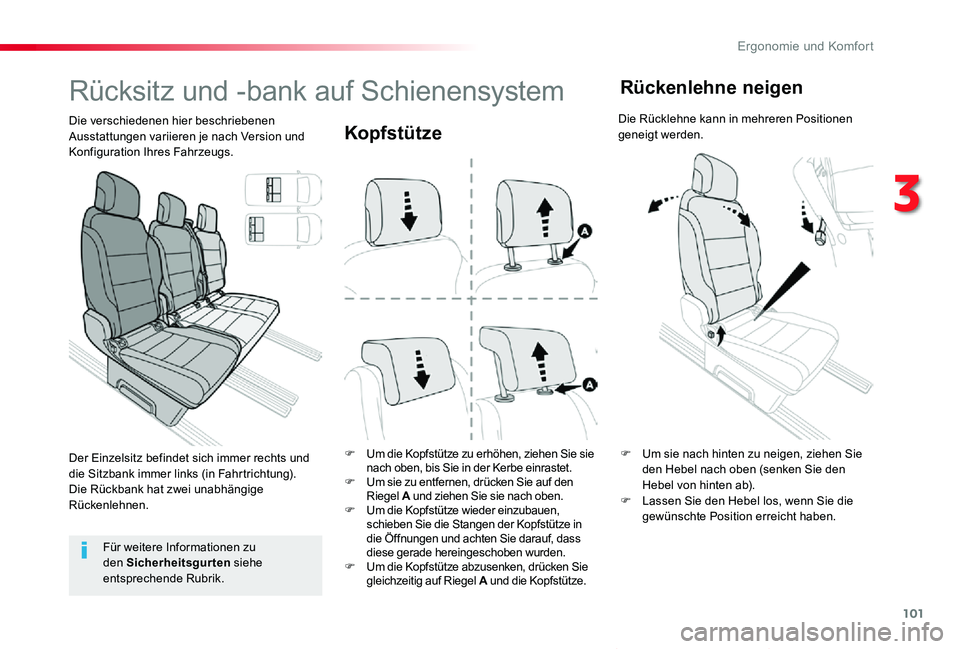

101
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019
Kopfstütze
F Um die Kopfstütze zu erhöhen, ziehen Sie sie nach oben, bis Sie in der Kerbe einrastet.F Um sie zu entfernen, drücken Sie auf den Riegel A und ziehen Sie sie nach oben.F Um die Kopfstütze wieder einzubauen, schieben Sie die Stangen der Kopfstütze in die Öffnungen und achten Sie darauf, dass diese gerade hereingeschoben wurden.F Um die Kopfstütze abzusenken, drücken Sie gleichzeitig auf Riegel A und die Kopfstütze.
Rücksitz und -bank auf Schienensystem
Die verschiedenen hier beschriebenen Ausstattungen variieren je nach Version und Konfiguration Ihres Fahrzeugs.
Für weitere Informationen zu den Sicherheitsgurten siehe entsprechende Rubrik.
F Um sie nach hinten zu neigen, ziehen Sie den Hebel nach oben (senken Sie den Hebel von hinten ab).F Lassen Sie den Hebel los, wenn Sie die gewünschte Position erreicht haben.
Rückenlehne neigen
Die Rücklehne kann in mehreren Positionen geneigt werden.
Der Einzelsitz befindet sich immer rechts und die Sitzbank immer links (in Fahrtrichtung).Die Rückbank hat zwei unabhängige Rückenlehnen.
3
Ergonomie und Komfort

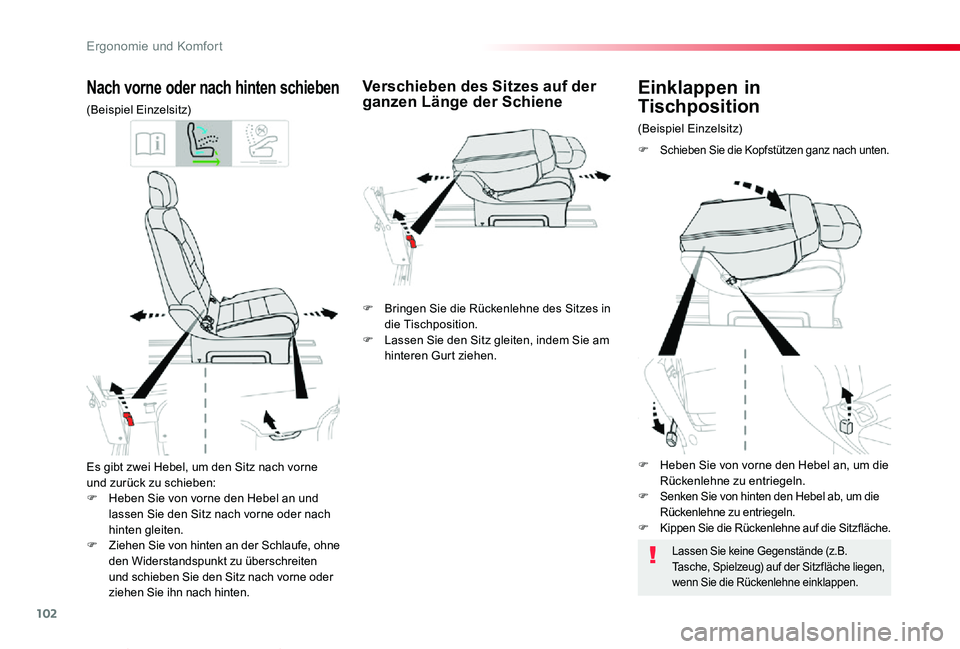

102
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019
Es gibt zwei Hebel, um den Sitz nach vorne und zurück zu schieben:F Heben Sie von vorne den Hebel an und lassen Sie den Sitz nach vorne oder nach hinten gleiten.F Ziehen Sie von hinten an der Schlaufe, ohne den Widerstandspunkt zu überschreiten und schieben Sie den Sitz nach vorne oder ziehen Sie ihn nach hinten.
Nach vorne oder nach hinten schieben
(Beispiel Einzelsitz)
(Beispiel Einzelsitz)
Einklappen in
Tischposition
F Schieben Sie die Kopfstützen ganz nach unten.
Verschieben des Sitzes auf der ganzen Länge der Schiene
Lassen Sie keine Gegenstände (z.B. Tasche, Spielzeug) auf der Sitzfläche liegen, wenn Sie die Rückenlehne einklappen.
F Bringen Sie die Rückenlehne des Sitzes in die Tischposition.F Lassen Sie den Sitz gleiten, indem Sie am hinteren Gurt ziehen.
F Heben Sie von vorne den Hebel an, um die Rückenlehne zu entriegeln.F Senken Sie von hinten den Hebel ab, um die Rückenlehne zu entriegeln.F Kippen Sie die Rückenlehne auf die Sitzfläche.
Ergonomie und Komfort

103
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019

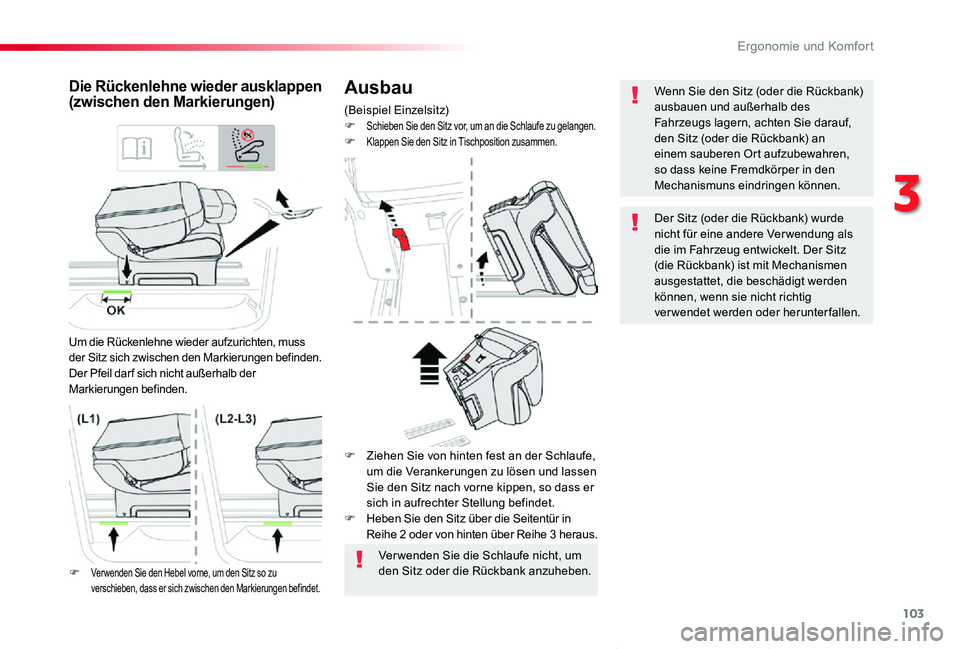

Ausbau
(Beispiel Einzelsitz)F Schieben Sie den Sitz vor, um an die Schlaufe zu gelangen.F Klappen Sie den Sitz in Tischposition zusammen.
Die Rückenlehne wieder ausklappen (zwischen den Markierungen)
Um die Rückenlehne wieder aufzurichten, muss der Sitz sich zwischen den Markierungen befinden.Der Pfeil dar f sich nicht außerhalb der Markierungen befinden.
Ver wenden Sie die Schlaufe nicht, um den Sitz oder die Rückbank anzuheben.F Ver wenden Sie den Hebel vorne, um den Sitz so zu verschieben, dass er sich zwischen den Markierungen befindet.
F Ziehen Sie von hinten fest an der Schlaufe, um die Verankerungen zu lösen und lassen Sie den Sitz nach vorne kippen, so dass er sich in aufrechter Stellung befindet.F Heben Sie den Sitz über die Seitentür in Reihe 2 oder von hinten über Reihe 3 heraus.
Wenn Sie den Sitz (oder die Rückbank) ausbauen und außerhalb des Fahrzeugs lagern, achten Sie darauf, den Sitz (oder die Rückbank) an einem sauberen Ort aufzubewahren, so dass keine Fremdkörper in den Mechanismuns eindringen können.
Der Sitz (oder die Rückbank) wurde nicht für eine andere Ver wendung als die im Fahrzeug entwickelt. Der Sitz (die Rückbank) ist mit Mechanismen ausgestattet, die beschädigt werden können, wenn sie nicht richtig verwendet werden oder herunterfallen.
3
Ergonomie und Komfort

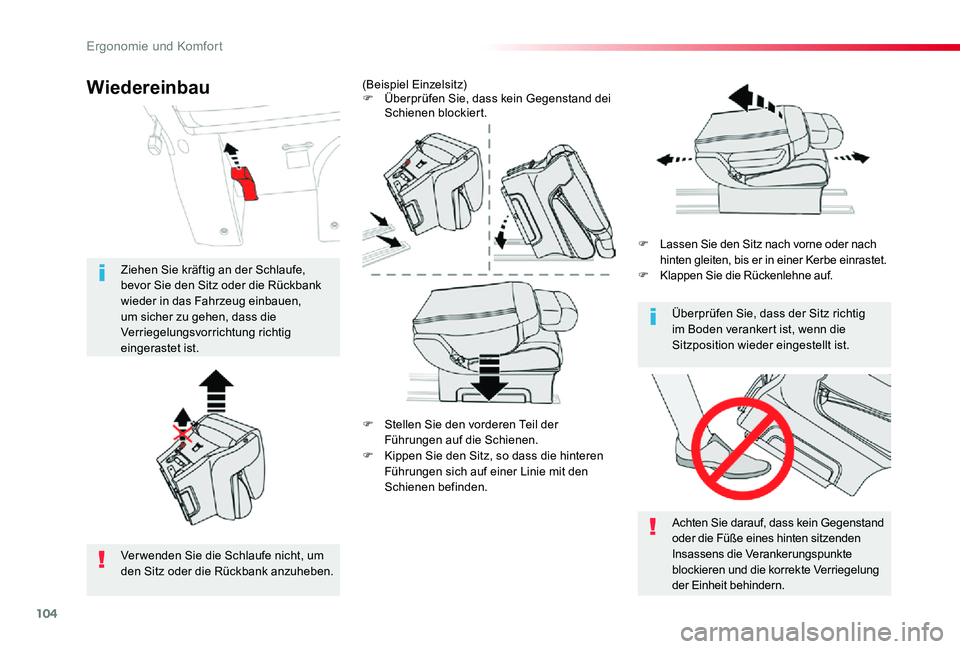

104
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019
F Stellen Sie den vorderen Teil der Führungen auf die Schienen.
F Kippen Sie den Sitz, so dass die hinteren Führungen sich auf einer Linie mit den Schienen befinden.
F Lassen Sie den Sitz nach vorne oder nach hinten gleiten, bis er in einer Kerbe einrastet.F Klappen Sie die Rückenlehne auf.
(Beispiel Einzelsitz)F Überprüfen Sie, dass kein Gegenstand dei Schienen blockiert.
Achten Sie darauf, dass kein Gegenstand oder die Füße eines hinten sitzenden Insassens die Verankerungspunkte blockieren und die korrekte Verriegelung der Einheit behindern.
Überprüfen Sie, dass der Sitz richtig im Boden verankert ist, wenn die Sitzposition wieder eingestellt ist.
Ver wenden Sie die Schlaufe nicht, um den Sitz oder die Rückbank anzuheben.
Ziehen Sie kräftig an der Schlaufe, bevor Sie den Sitz oder die Rückbank wieder in das Fahrzeug einbauen, um sicher zu gehen, dass die Verriegelungsvorrichtung richtig eingerastet ist.
Wiedereinbau
Ergonomie und Komfort

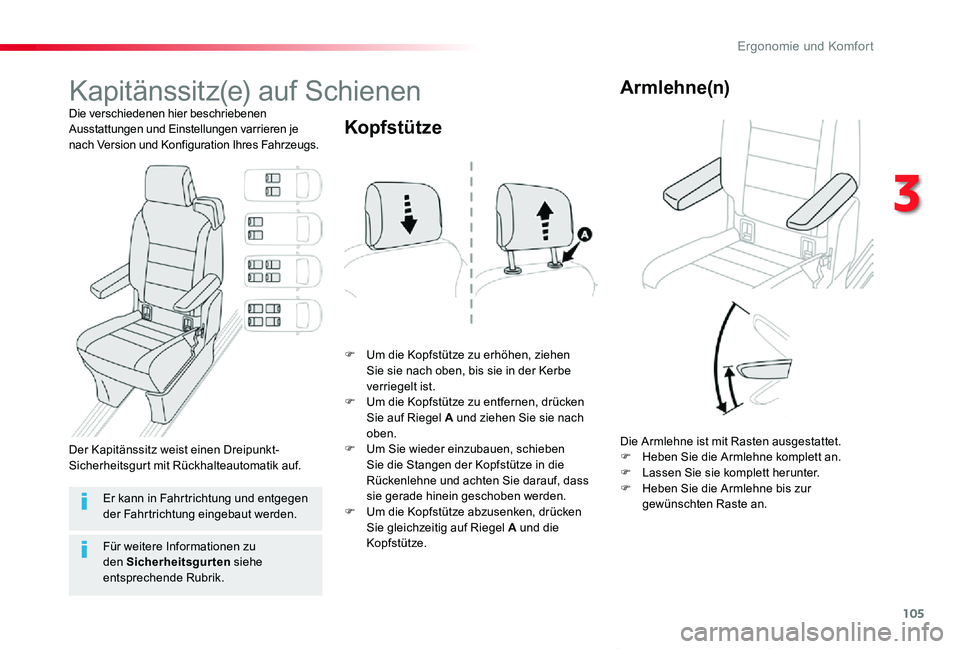

105
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019
Kapitänssitz(e) auf Schienen
Die verschiedenen hier beschriebenen Ausstattungen und Einstellungen varrieren je nach Version und Konfiguration Ihres Fahrzeugs.
F Um die Kopfstütze zu erhöhen, ziehen Sie sie nach oben, bis sie in der Kerbe verriegelt ist.F Um die Kopfstütze zu entfernen, drücken Sie auf Riegel A und ziehen Sie sie nach oben.F Um Sie wieder einzubauen, schieben Sie die Stangen der Kopfstütze in die Rückenlehne und achten Sie darauf, dass sie gerade hinein geschoben werden.F Um die Kopfstütze abzusenken, drücken Sie gleichzeitig auf Riegel A und die Kopfstütze.
Kopfstütze
Die Armlehne ist mit Rasten ausgestattet.F Heben Sie die Armlehne komplett an.F Lassen Sie sie komplett herunter.F Heben Sie die Armlehne bis zur gewünschten Raste an.
Armlehne(n)
Er kann in Fahrtrichtung und entgegen der Fahrtrichtung eingebaut werden.
Der Kapitänssitz weist einen Dreipunkt-Sicherheitsgurt mit Rückhalteautomatik auf.
Für weitere Informationen zu den Sicherheitsgurten siehe entsprechende Rubrik.
3
Ergonomie und Komfort

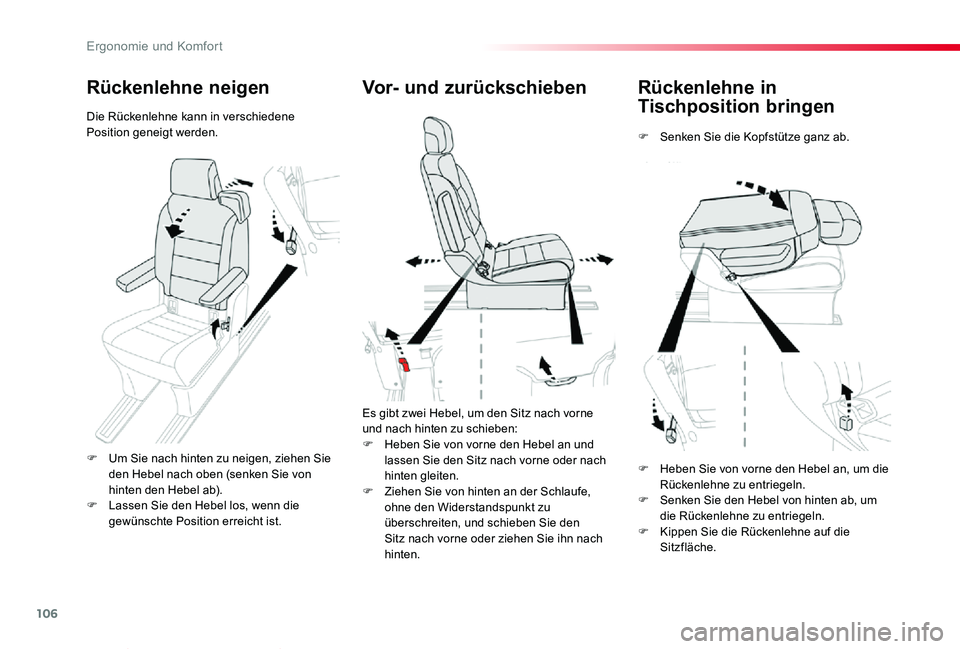

106
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019
Rückenlehne in
Tischposition bringen
F Senken Sie die Kopfstütze ganz ab.
Vor- und zurückschieben
Es gibt zwei Hebel, um den Sitz nach vorne und nach hinten zu schieben:
F Heben Sie von vorne den Hebel an und lassen Sie den Sitz nach vorne oder nach hinten gleiten.F Ziehen Sie von hinten an der Schlaufe, ohne den Widerstandspunkt zu überschreiten, und schieben Sie den Sitz nach vorne oder ziehen Sie ihn nach hinten.
Rückenlehne neigen
Die Rückenlehne kann in verschiedene Position geneigt werden.
F Um Sie nach hinten zu neigen, ziehen Sie den Hebel nach oben (senken Sie von hinten den Hebel ab).F Lassen Sie den Hebel los, wenn die gewünschte Position erreicht ist.
F Heben Sie von vorne den Hebel an, um die Rückenlehne zu entriegeln.F Senken Sie den Hebel von hinten ab, um die Rückenlehne zu entriegeln.F Kippen Sie die Rückenlehne auf die Sitzfläche.
Ergonomie und Komfort

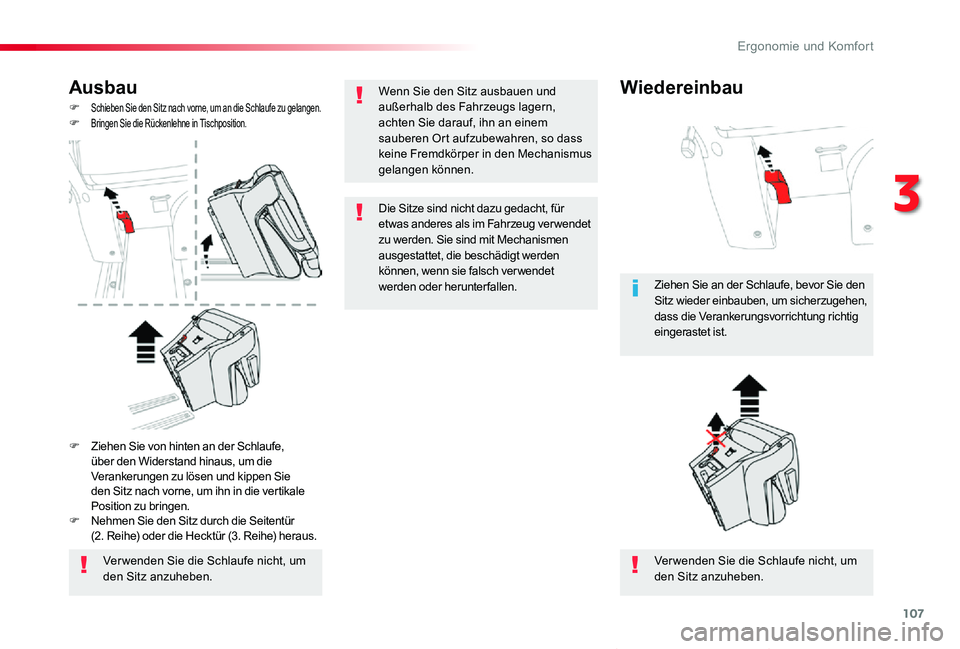

107
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019
Ausbau
F Schieben Sie den Sitz nach vorne, um an die Schlaufe zu gelangen.F Bringen Sie die Rückenlehne in Tischposition.
Ver wenden Sie die Schlaufe nicht, um den Sitz anzuheben.Ver wenden Sie die Schlaufe nicht, um den Sitz anzuheben.
Ziehen Sie an der Schlaufe, bevor Sie den Sitz wieder einbauben, um sicherzugehen, dass die Verankerungsvorrichtung richtig eingerastet ist.
F Ziehen Sie von hinten an der Schlaufe, über den Widerstand hinaus, um die Verankerungen zu lösen und kippen Sie den Sitz nach vorne, um ihn in die vertikale Position zu bringen.F Nehmen Sie den Sitz durch die Seitentür (2. Reihe) oder die Hecktür (3. Reihe) heraus.
WiedereinbauWenn Sie den Sitz ausbauen und außerhalb des Fahrzeugs lagern, achten Sie darauf, ihn an einem sauberen Ort aufzubewahren, so dass keine Fremdkörper in den Mechanismus gelangen können.
Die Sitze sind nicht dazu gedacht, für etwas anderes als im Fahrzeug ver wendet zu werden. Sie sind mit Mechanismen
ausgestattet, die beschädigt werden können, wenn sie falsch ver wendet werden oder herunterfallen.
3
Ergonomie und Komfort

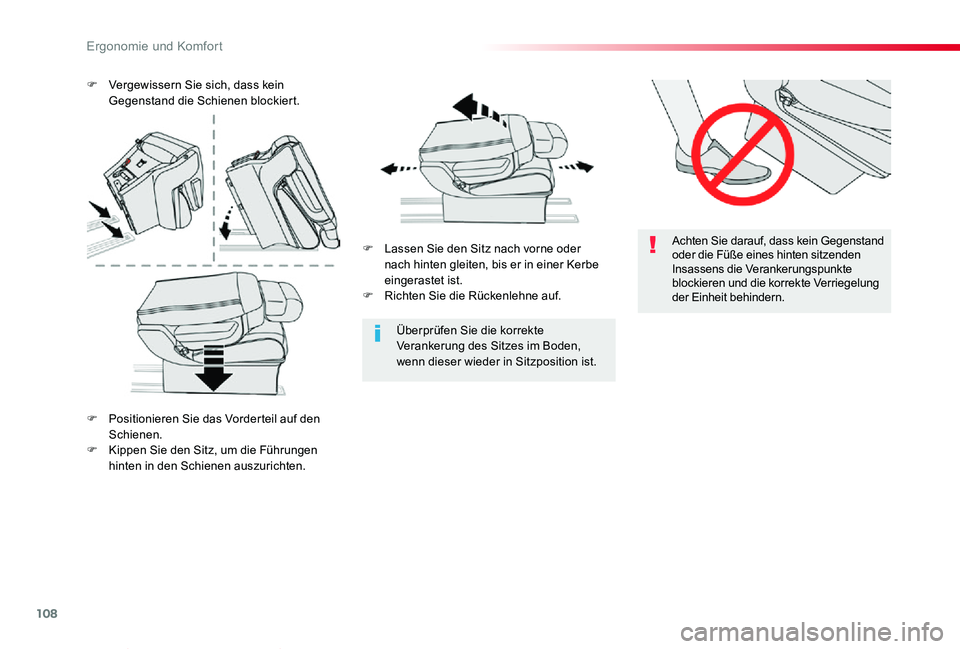

108
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019
Achten Sie darauf, dass kein Gegenstand oder die Füße eines hinten sitzenden Insassens die Verankerungspunkte blockieren und die korrekte Verriegelung der Einheit behindern.
Überprüfen Sie die korrekte Verankerung des Sitzes im Boden, wenn dieser wieder in Sitzposition ist.
F Lassen Sie den Sitz nach vorne oder nach hinten gleiten, bis er in einer Kerbe eingerastet ist.F Richten Sie die Rückenlehne auf.
F Vergewissern Sie sich, dass kein Gegenstand die Schienen blockiert.
F Positionieren Sie das Vorderteil auf den Schienen.F Kippen Sie den Sitz, um die Führungen hinten in den Schienen auszurichten.
E

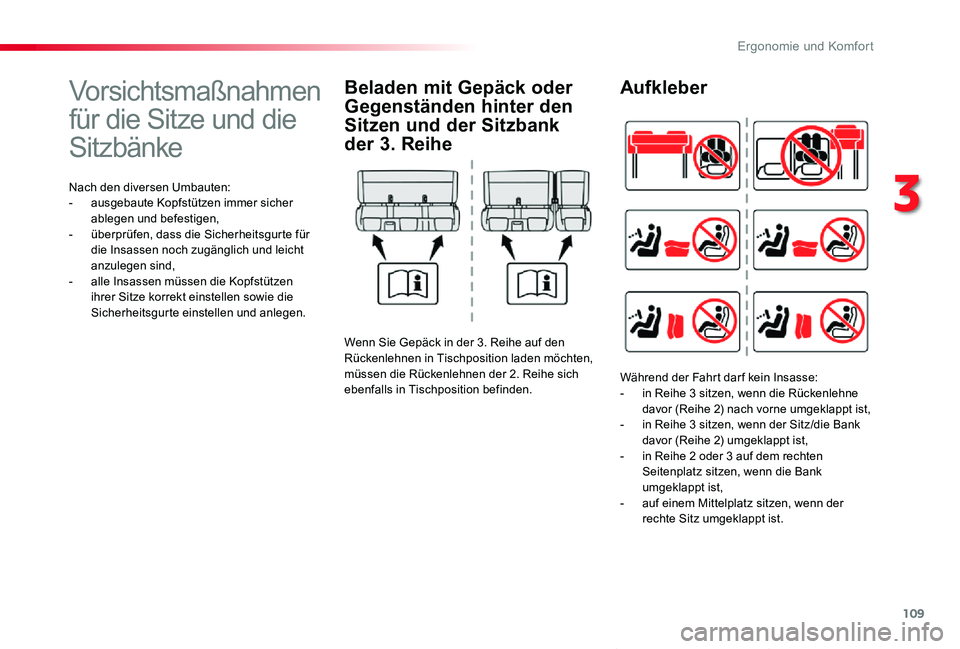

109
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019
Vorsichtsmaßnahmen
für die Sitze und die
Sitzbänke
Nach den diversen Umbauten:- ausgebaute Kopfstützen immer sicher ablegen und befestigen,- überprüfen, dass die Sicherheitsgurte für die Insassen noch zugänglich und leicht anzulegen sind,- alle Insassen müssen die Kopfstützen ihrer Sitze korrekt einstellen sowie die Sicherheitsgurte einstellen und anlegen.
Beladen mit Gepäck oder
Gegenständen hinter den
Sitzen und der Sitzbank
der 3. Reihe
Wenn Sie Gepäck in der 3. Reihe auf den Rückenlehnen in Tischposition laden möchten, müssen die Rückenlehnen der 2. Reihe sich ebenfalls in Tischposition befinden.
Aufkleber
Während der Fahrt dar f kein Insasse:- in Reihe 3 sitzen, wenn die Rückenlehne davor (Reihe 2) nach vorne umgeklappt ist,- in Reihe 3 sitzen, wenn der Sitz/die Bank davor (Reihe 2) umgeklappt ist,- in Reihe 2 oder 3 auf dem rechten Seitenplatz sitzen, wenn die Bank umgeklappt ist,- auf einem Mittelplatz sitzen, wenn der rechte Sitz umgeklappt ist.
3
Ergonomie und Komfort
