TOYOTA PROACE VERSO 2019 Betriebsanleitungen (in German)

180
Proace_Verso_de_Chap05_securite_ed01-2019

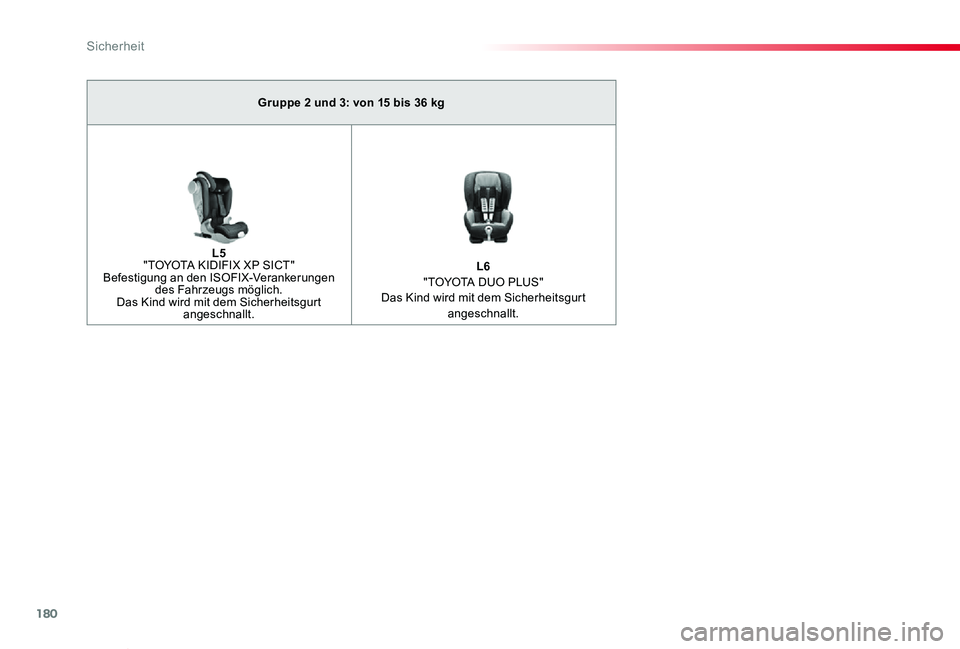

Gruppe 2 und 3: von 15 bis 36 kg
L5 "TOYOTA KIDIFIX XP SICT" Befestigung an den ISOFIX-Verankerungen des Fahrzeugs möglich.Das Kind wird mit dem Sicherheitsgurt angeschnallt.
L6 "TOYOTA DUO PLUS"Das Kind wird mit dem Sicherheitsgurt angeschnallt.
Sicherheit

181
Proace_Verso_de_Chap05_securite_ed01-2019

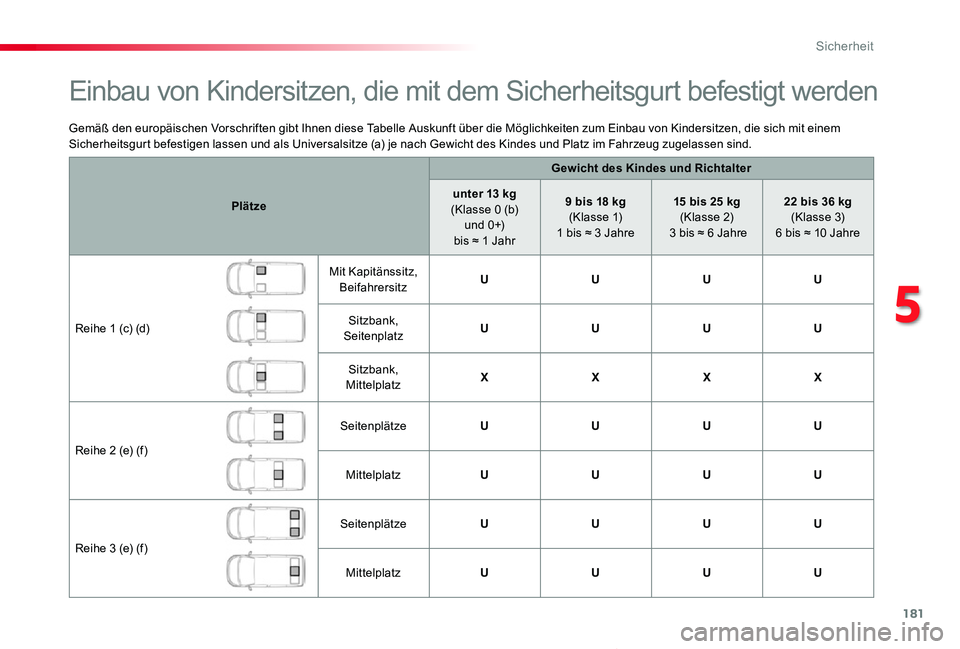

Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von Kindersitzen, die sich mit einem Sicherheitsgurt befestigen lassen und als Universalsitze (a) je nach Gewicht des Kindes und Platz im Fahrzeug zugelassen sind.
Plätze
Gewicht des Kindes und Richtalter
unter 13 kg (Klasse 0 (b) und 0+)bis ≈ 1 Jahr
9 bis 18 kg (Klasse 1)1 bis ≈ 3 Jahre
15 bis 25 kg (Klasse 2) 3 bis ≈ 6 Jahre
22 bis 36 kg (Klasse 3)6 bis ≈ 10 Jahre
Reihe 1 (c) (d)
Mit Kapitänssitz, BeifahrersitzUUUU
Sitzbank, SeitenplatzUUUU
Sitzbank, MittelplatzXXXX
Reihe 2 (e) (f)
SeitenplätzeUUUU
MittelplatzUUUU
Reihe 3 (e) (f)
SeitenplätzeUUUU
MittelplatzUUUU
Einbau von Kindersitzen, die mit dem Sicherheitsgurt befestigt werden
5
Sicherheit

182
Proace_Verso_de_Chap05_securite_ed01-2019

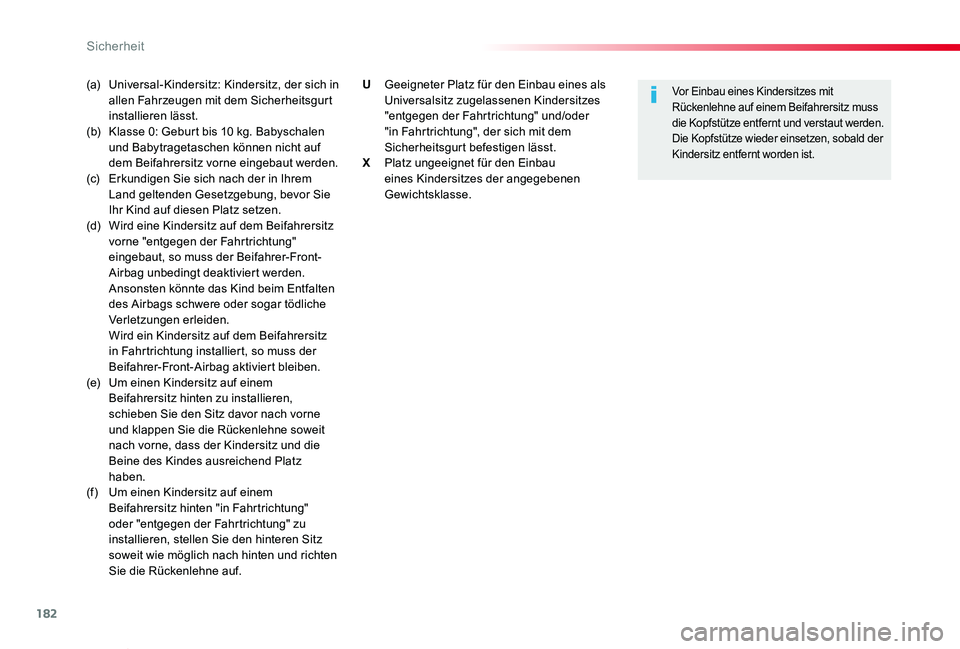

(a) Universal-Kindersitz: Kindersitz, der sich in allen Fahrzeugen mit dem Sicherheitsgurt installieren lässt.(b) Klasse 0: Geburt bis 10 kg. Babyschalen und Babytragetaschen können nicht auf dem Beifahrersitz vorne eingebaut werden.(c) Erkundigen Sie sich nach der in Ihrem Land geltenden Gesetzgebung, bevor Sie Ihr Kind auf diesen Platz setzen.(d) Wird eine Kindersitz auf dem Beifahrersitz vorne "entgegen der Fahrtrichtung" eingebaut, so muss der Beifahrer-Front-Airbag unbedingt deaktiviert werden. Ansonsten könnte das Kind beim Entfalten des Airbags schwere oder sogar tödliche Verletzungen erleiden. Wird ein Kindersitz auf dem Beifahrersitz in Fahrtrichtung installiert, so muss der Beifahrer-Front-Airbag aktiviert bleiben.(e) Um einen Kindersitz auf einem Beifahrersitz hinten zu installieren, schieben Sie den Sitz davor nach vorne und klappen Sie die Rückenlehne soweit nach vorne, dass der Kindersitz und die Beine des Kindes ausreichend Platz haben.(f) Um einen Kindersitz auf einem Beifahrersitz hinten "in Fahrtrichtung" oder "entgegen der Fahrtrichtung" zu installieren, stellen Sie den hinteren Sitz
soweit wie möglich nach hinten und richten Sie die Rückenlehne auf.
Vor Einbau eines Kindersitzes mit Rückenlehne auf einem Beifahrersitz muss die Kopfstütze entfernt und verstaut werden.Die Kopfstütze wieder einsetzen, sobald der Kindersitz entfernt worden ist.
U Geeigneter Platz für den Einbau eines als Universalsitz zugelassenen Kindersitzes "entgegen der Fahrtrichtung" und/oder "in Fahrtrichtung", der sich mit dem Sicherheitsgurt befestigen lässt.X Platz ungeeignet für den Einbau eines Kindersitzes der angegebenen Gewichtsklasse.
Sicherheit

183
Proace_Verso_de_Chap05_securite_ed01-2019

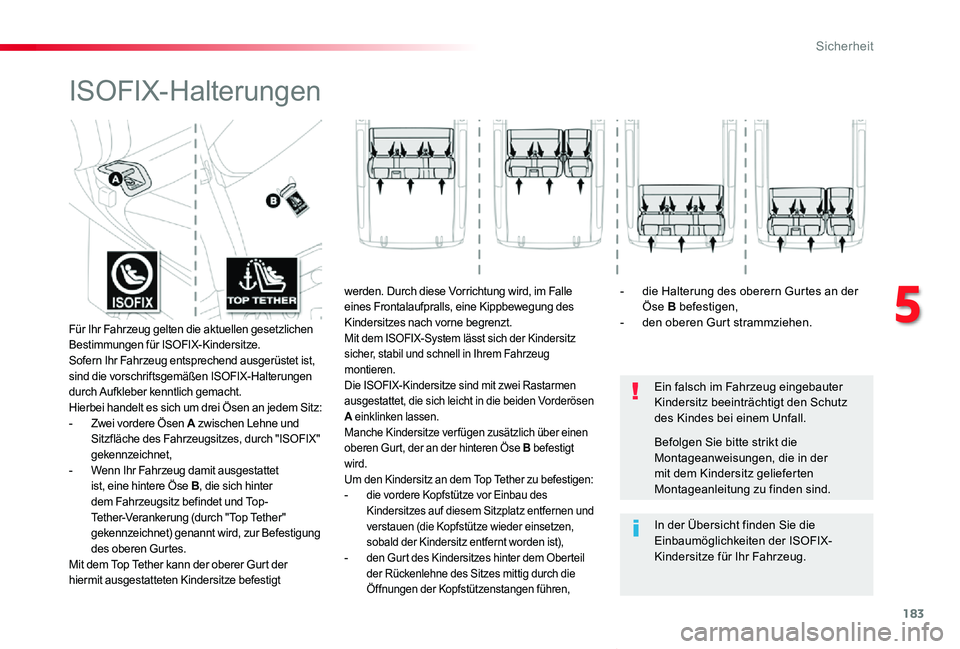

ISOFIX-Halterungen
Ein falsch im Fahrzeug eingebauter Kindersitz beeinträchtigt den Schutz des Kindes bei einem Unfall.
In der Übersicht finden Sie die Einbaumöglichkeiten der ISOFIX-Kindersitze für Ihr Fahrzeug.
Befolgen Sie bitte strikt die Montageanweisungen, die in der mit dem Kindersitz gelieferten Montageanleitung zu finden sind.
Für Ihr Fahrzeug gelten die aktuellen gesetzlichen Bestimmungen für ISOFIX-Kindersitze.Sofern Ihr Fahrzeug entsprechend ausgerüstet ist, sind die vorschriftsgemäßen ISOFIX-Halterungen durch Aufkleber kenntlich gemacht.Hierbei handelt es sich um drei Ösen an jedem Sitz:- Zwei vordere Ösen A zwischen Lehne und Sitzfläche des Fahrzeugsitzes, durch "ISOFIX" gekennzeichnet,- Wenn Ihr Fahrzeug damit ausgestattet ist, eine hintere Öse B, die sich hinter dem Fahrzeugsitz befindet und Top-Tether-Verankerung (durch "Top Tether" gekennzeichnet) genannt wird, zur Befestigung
des oberen Gurtes.Mit dem Top Tether kann der oberer Gurt der hiermit ausgestatteten Kindersitze befestigt
werden. Durch diese Vorrichtung wird, im Falle eines Frontalaufpralls, eine Kippbewegung des Kindersitzes nach vorne begrenzt.Mit dem ISOFIX-System lässt sich der Kindersitz sicher, stabil und schnell in Ihrem Fahrzeug montieren.Die ISOFIX-Kindersitze sind mit zwei Rastarmen ausgestattet, die sich leicht in die beiden Vorderösen A einklinken lassen.Manche Kindersitze ver fügen zusätzlich über einen oberen Gurt, der an der hinteren Öse B befestigt wird.Um den Kindersitz an dem Top Tether zu befestigen:- die vordere Kopfstütze vor Einbau des Kindersitzes auf diesem Sitzplatz entfernen und verstauen (die Kopfstütze wieder einsetzen, sobald der Kindersitz entfernt worden ist),
- den Gurt des Kindersitzes hinter dem Oberteil der Rückenlehne des Sitzes mittig durch die Öffnungen der Kopfstützenstangen führen,
- die Halterung des oberern Gurtes an der Öse B befestigen,- den oberen Gurt strammziehen.
5
Sicherheit

184
Proace_Verso_de_Chap05_securite_ed01-2019

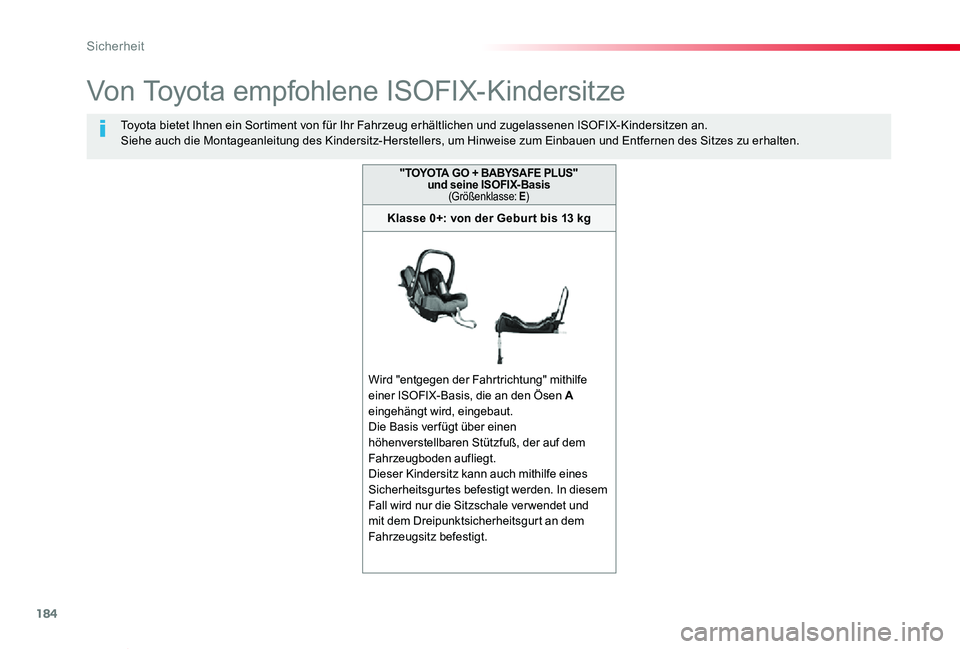

Von Toyota empfohlene ISOFIX-Kindersitze
Toyota bietet Ihnen ein Sortiment von für Ihr Fahrzeug erhältlichen und zugelassenen ISOFIX-Kindersitzen an.Siehe auch die Montageanleitung des Kindersitz-Herstellers, um Hinweise zum Einbauen und Entfernen des Sitzes zu erhalten.
"TOYOTA GO + BABYSAFE PLUS" und seine ISOFIX- Basis (Größenklasse: E)
Klasse 0+: von der Gebur t bis 13 kg
Wird "entgegen der Fahrtrichtung" mithilfe einer ISOFIX-Basis, die an den Ösen A eingehängt wird, eingebaut.Die Basis ver fügt über einen höhenverstellbaren Stützfuß, der auf dem
Fahrzeugboden aufliegt.Dieser Kindersitz kann auch mithilfe eines Sicherheitsgurtes befestigt werden. In diesem Fall wird nur die Sitzschale ver wendet und mit dem Dreipunktsicherheitsgurt an dem Fahrzeugsitz befestigt.
Sicherheit

185
Proace_Verso_de_Chap05_securite_ed01-2019
"RÖMER Duo Plus ISOFIX" (Größenklasse: B1)
Klasse 1: 9 bis 18 kg
Einbau nur "in Fahrtrichtung".Wird an Ösen A sowie der Öse B dem sog. TOP TETHER mithilfe eines oberen Gurtes eingehängt.Sitzschale in 3 Positionen verstellbar: zum Sitzen, Ruhen und Liegen.Dieser Kindersitz kann auch auf Sitzen genutzt werden, die nicht mit einer ISOFIX-Halterung ausgestattet sind. In diesem Fall muss der Kindersitz unbedingt mit dem Dreipunktgurt auf dem Sitz befestigt werden. Stellen Sie den Vordersitz des Fahrzeugs so ein, dass die Füße des Kindes die Rückenlehne nicht berühren.
5
Sicherheit

186
Proace_Verso_de_Chap05_securite_ed01-2019

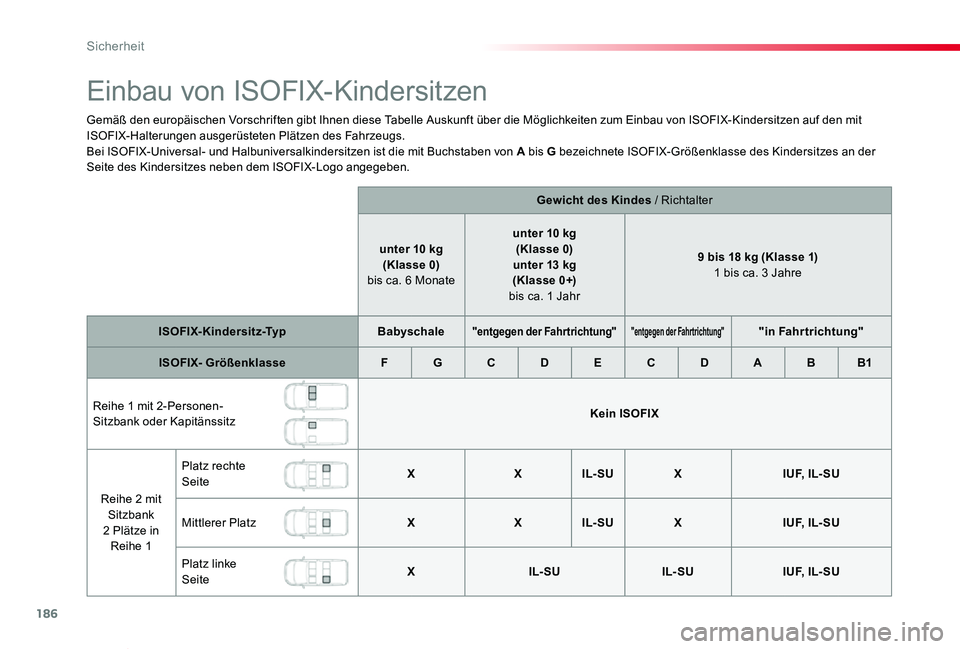

Einbau von ISOFIX-Kindersitzen
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von ISOFIX-Kindersitzen auf den mit ISOFIX-Halterungen ausgerüsteten Plätzen des Fahrzeugs.Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A bis G bezeichnete ISOFIX-Größenklasse des Kindersitzes an der Seite des Kindersitzes neben dem ISOFIX-Logo angegeben.
Gewicht des Kindes / Richtalter
unter 10 kg(Klasse 0) bis ca. 6 Monate
unter 10 kg(Klasse 0) unter 13 kg(Klasse 0+) bis ca. 1 Jahr
9 bis 18 kg (Klasse 1) 1 bis ca. 3 Jahre
ISOFIX-Kindersitz-TypBabyschale"entgegen der Fahrtrichtung""entgegen der Fahrtrichtung""in Fahrtrichtung"
ISOFIX- GrößenklasseFGCDECDABB1
Reihe 1 mit 2-Personen-Sitzbank oder KapitänssitzKein ISOFIX
Reihe 2 mit Sitzbank 2 Plätze in Reihe 1
Platz rechte SeiteXXIL- SUXI U F, I L - S U
Mittlerer PlatzXXIL- SUXI U F, I L - S U
Platz linke SeiteXIL- SUIL- SUI U F, I L - S U
Sicherheit

187
Proace_Verso_de_Chap05_securite_ed01-2019

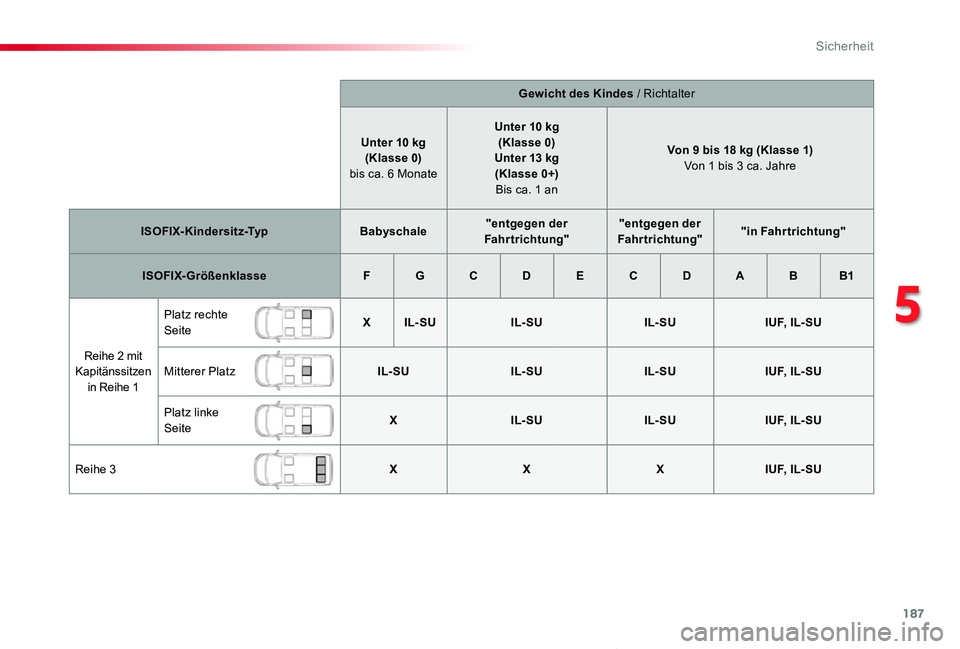

Gewicht des Kindes / Richtalter
Unter 10 kg(Klasse 0) bis ca. 6 Monate
Unter 10 kg(Klasse 0)Unter 13 kg (Klasse 0+) Bis ca. 1 an
Von 9 bis 18 kg (Klasse 1) Von 1 bis 3 ca. Jahre
ISOFIX-Kindersitz-TypBabyschale"entgegen der Fahrtrichtung""entgegen der Fahrtrichtung""in Fahrtrichtung"
ISOFIX-GrößenklasseFGCDECDABB1
Reihe 2 mit Kapitänssitzen in Reihe 1
Platz rechte SeiteXIL- SUIL- SUIL- SUI U F, I L - S U
Mitterer PlatzIL- SUIL- SUIL- SUI U F, I L - S U
Platz linke SeiteXIL- SUIL- SUI U F, I L - S U
Reihe 3XXXI U F, I L - S U
5
Sicherheit

188
Proace_Verso_de_Chap05_securite_ed01-2019

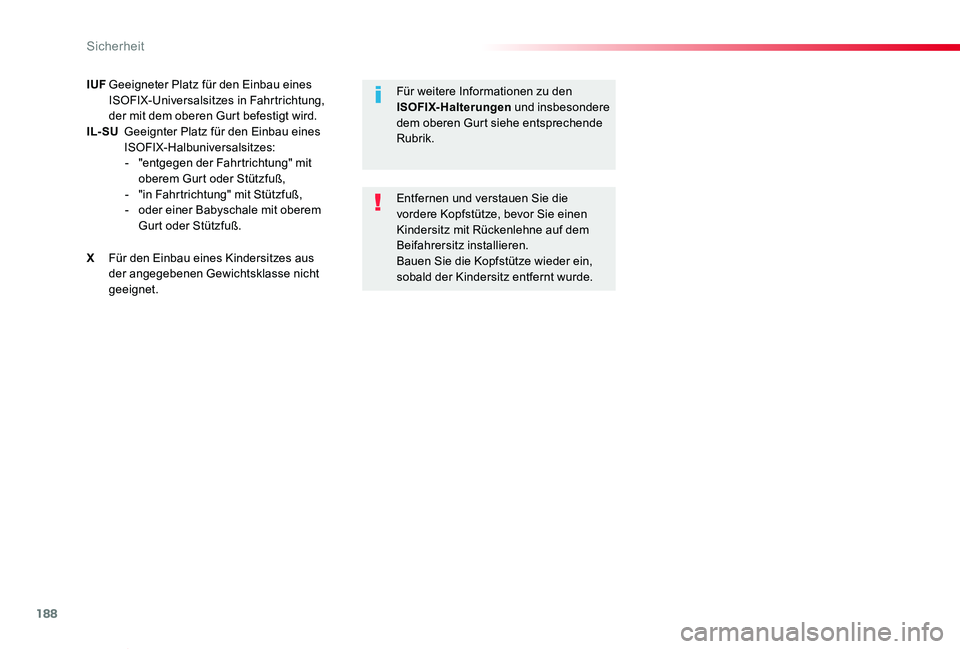

IUF Geeigneter Platz für den Einbau eines ISOFIX-Universalsitzes in Fahrtrichtung, der mit dem oberen Gurt befestigt wird.IL- SU Geeignter Platz für den Einbau eines ISOFIX-Halbuniversalsitzes:- "entgegen der Fahrtrichtung" mit oberem Gurt oder Stützfuß,- "in Fahrtrichtung" mit Stützfuß,- oder einer Babyschale mit oberem Gurt oder Stützfuß.
X Für den Einbau eines Kindersitzes aus der angegebenen Gewichtsklasse nicht geeignet.
Entfernen und verstauen Sie die vordere Kopfstütze, bevor Sie einen Kindersitz mit Rückenlehne auf dem Beifahrersitz installieren.Bauen Sie die Kopfstütze wieder ein, sobald der Kindersitz entfernt wurde.
Für weitere Informationen zu den ISOFIX-Halterungen und insbesondere dem oberen Gurt siehe entsprechende Rubrik.
Sicherheit

189
Proace_Verso_de_Chap05_securite_ed01-2019

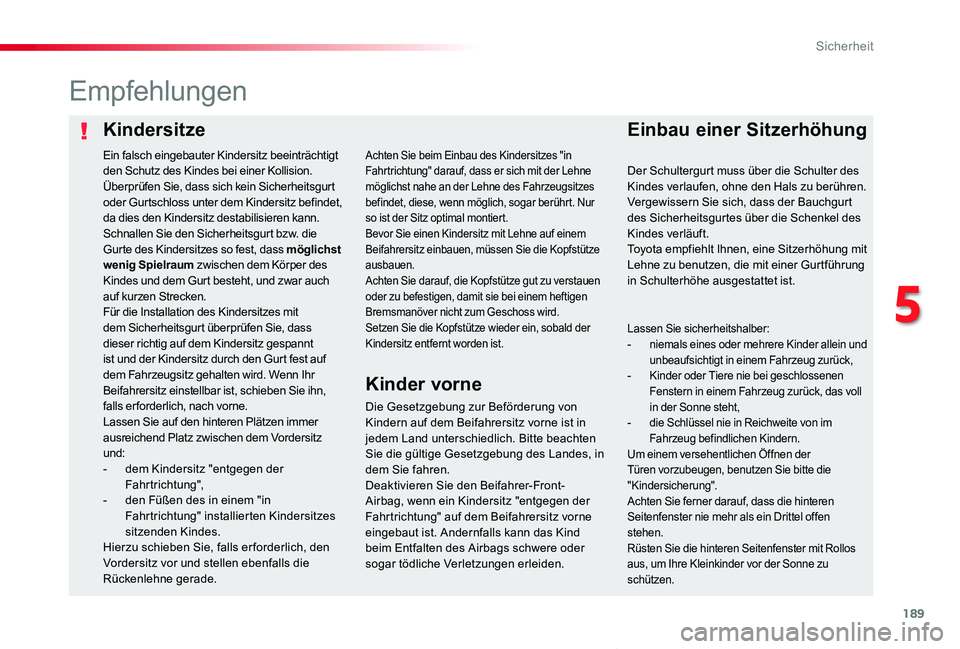

KindersitzeEinbau einer Sitzerhöhung
Empfehlungen
Die Gesetzgebung zur Beförderung von Kindern auf dem Beifahrersitz vorne ist in jedem Land unterschiedlich. Bitte beachten Sie die gültige Gesetzgebung des Landes, in dem Sie fahren.Deaktivieren Sie den Beifahrer-Front-Airbag, wenn ein Kindersitz "entgegen der Fahrtrichtung" auf dem Beifahrersitz vorne eingebaut ist. Andernfalls kann das Kind beim Entfalten des Airbags schwere oder sogar tödliche Verletzungen erleiden.
Achten Sie beim Einbau des Kindersitzes "in Fahrtrichtung" darauf, dass er sich mit der Lehne möglichst nahe an der Lehne des Fahrzeugsitzes befindet, diese, wenn möglich, sogar berührt. Nur so ist der Sitz optimal montiert.Bevor Sie einen Kindersitz mit Lehne auf einem
Beifahrersitz einbauen, müssen Sie die Kopfstütze ausbauen.Achten Sie darauf, die Kopfstütze gut zu verstauen oder zu befestigen, damit sie bei einem heftigen Bremsmanöver nicht zum Geschoss wird.Setzen Sie die Kopfstütze wieder ein, sobald der Kindersitz entfernt worden ist.
Ein falsch eingebauter Kindersitz beeinträchtigt den Schutz des Kindes bei einer Kollision.Überprüfen Sie, dass sich kein Sicherheitsgurt oder Gurtschloss unter dem Kindersitz befindet, da dies den Kindersitz destabilisieren kann.Schnallen Sie den Sicherheitsgurt bzw. die
Gurte des Kindersitzes so fest, dass möglichst wenig Spielraum zwischen dem Körper des Kindes und dem Gurt besteht, und zwar auch auf kurzen Strecken.Für die Installation des Kindersitzes mit dem Sicherheitsgurt überprüfen Sie, dass dieser richtig auf dem Kindersitz gespannt ist und der Kindersitz durch den Gurt fest auf dem Fahrzeugsitz gehalten wird. Wenn Ihr Beifahrersitz einstellbar ist, schieben Sie ihn, falls er forderlich, nach vorne.Lassen Sie auf den hinteren Plätzen immer ausreichend Platz zwischen dem Vordersitz und:- dem Kindersitz "entgegen der Fahrtrichtung",- den Füßen des in einem "in Fahrtrichtung" installierten Kindersitzes sitzenden Kindes.Hierzu schieben Sie, falls er forderlich, den Vordersitz vor und stellen ebenfalls die Rückenlehne gerade.
Kinder vorne
Der Schultergurt muss über die Schulter des Kindes verlaufen, ohne den Hals zu berühren.Vergewissern Sie sich, dass der Bauchgurt des Sicherheitsgurtes über die Schenkel des Kindes verläuft.Toyota empfiehlt Ihnen, eine Sitzerhöhung mit Lehne zu benutzen, die mit einer Gurtführung in Schulterhöhe ausgestattet ist.
Lassen Sie sicherheitshalber:- niemals eines oder mehrere Kinder allein und unbeaufsichtigt in einem Fahrzeug zurück,- Kinder oder Tiere nie bei geschlossenen Fenstern in einem Fahrzeug zurück, das voll in der Sonne steht,- die Schlüssel nie in Reichweite von im Fahrzeug befindlichen Kindern.Um einem versehentlichen Öffnen der Türen vorzubeugen, benutzen Sie bitte die "Kindersicherung".Achten Sie ferner darauf, dass die hinteren Seitenfenster nie mehr als ein Drittel offen stehen.
Rüsten Sie die hinteren Seitenfenster mit Rollos aus, um Ihre Kleinkinder vor der Sonne zu schützen.
5
