TOYOTA PROACE VERSO 2019 Betriebsanleitungen (in German)

220
MEM
Proace_Verso_de_Chap06_conduite_ed01-2019

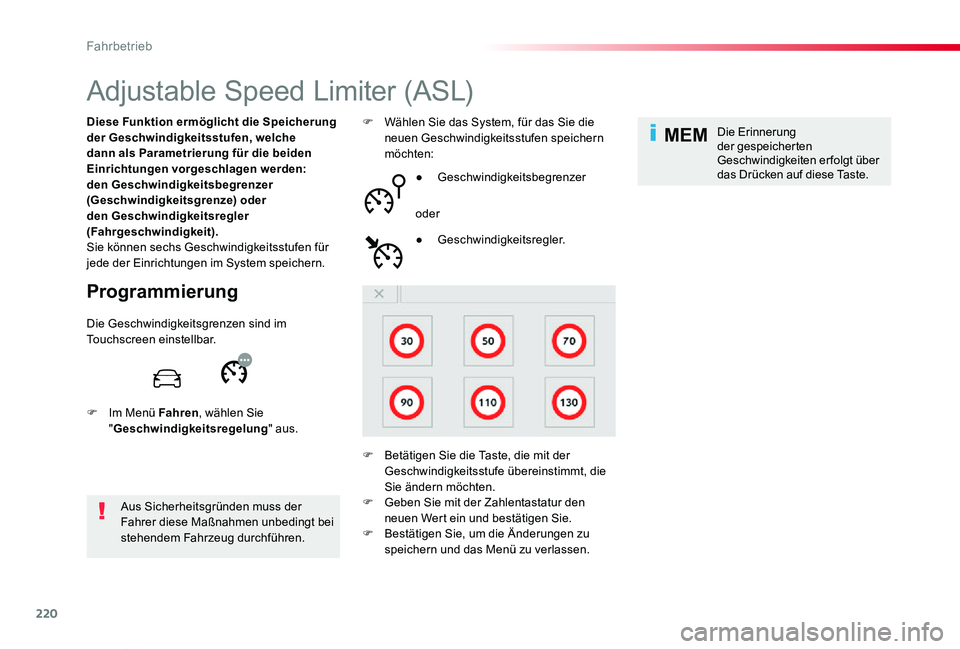

Adjustable Speed Limiter (ASL)
Programmierung
Diese Funktion ermöglicht die Speicherung der Geschwindigkeitsstufen, welche dann als Parametrierung für die beiden Einrichtungen vorgeschlagen werden: den Geschwindigkeitsbegrenzer (Geschwindigkeitsgrenze) oder den Geschwindigkeitsregler (Fahrgeschwindigkeit).Sie können sechs Geschwindigkeitsstufen für jede der Einrichtungen im System speichern.
Aus Sicherheitsgründen muss der Fahrer diese Maßnahmen unbedingt bei stehendem Fahrzeug durchführen.
F Wählen Sie das System, für das Sie die neuen Geschwindigkeitsstufen speichern möchten:
● Geschwindigkeitsbegrenzer
oder
F Betätigen Sie die Taste, die mit der Geschwindigkeitsstufe übereinstimmt, die Sie ändern möchten.
● Geschwindigkeitsregler.
Die Erinnerung der gespeicherten Geschwindigkeiten erfolgt über das Drücken auf diese Taste.
Die Geschwindigkeitsgrenzen sind im Touchscreen einstellbar.
F Im Menü Fahren, wählen Sie "Geschwindigkeitsregelung" aus.
F Geben Sie mit der Zahlentastatur den neuen Wert ein und bestätigen Sie.F Bestätigen Sie, um die Änderungen zu speichern und das Menü zu verlassen.
Fahrbetrieb

221
Proace_Verso_de_Chap06_conduite_ed01-2019

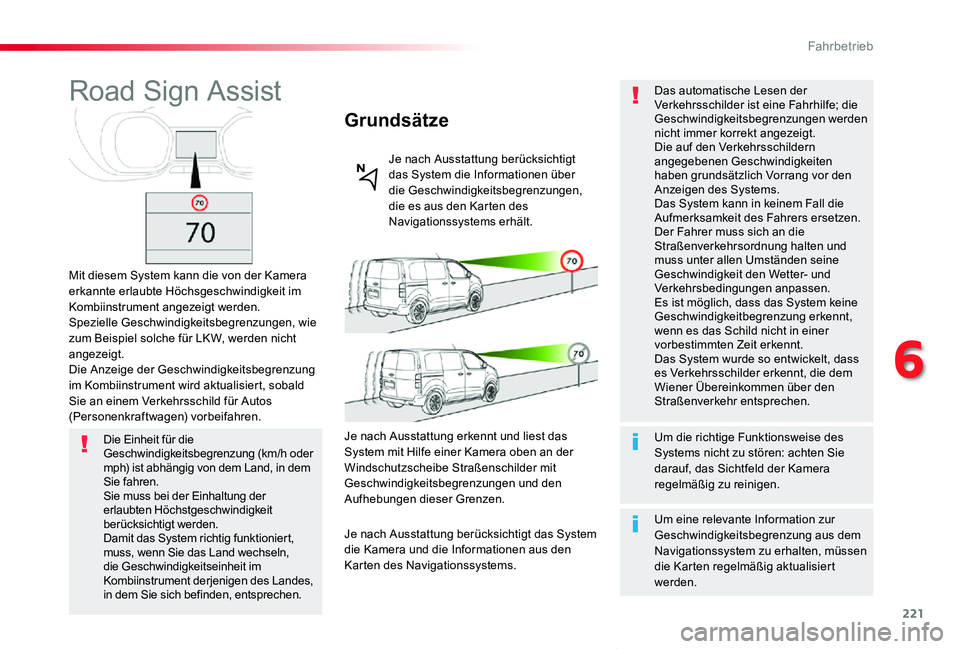

Road Sign Assist
Mit diesem System kann die von der Kamera erkannte erlaubte Höchsgeschwindigkeit im Kombiinstrument angezeigt werden.Spezielle Geschwindigkeitsbegrenzungen, wie zum Beispiel solche für LK W, werden nicht angezeigt.Die Anzeige der Geschwindigkeitsbegrenzung im Kombiinstrument wird aktualisiert, sobald Sie an einem Verkehrsschild für Autos (Personenkraftwagen) vorbeifahren.
Grundsätze
Je nach Ausstattung berücksichtigt das System die Informationen über die Geschwindigkeitsbegrenzungen, die es aus den Karten des Navigationssystems erhält.
Die Einheit für die Geschwindigkeitsbegrenzung (km/h oder mph) ist abhängig von dem Land, in dem Sie fahren.Sie muss bei der Einhaltung der erlaubten Höchstgeschwindigkeit berücksichtigt werden.Damit das System richtig funktioniert, muss, wenn Sie das Land wechseln, die Geschwindigkeitseinheit im Kombiinstrument derjenigen des Landes, in dem Sie sich befinden, entsprechen.
Je nach Ausstattung erkennt und liest das System mit Hilfe einer Kamera oben an der Windschutzscheibe Straßenschilder mit Geschwindigkeitsbegrenzungen und den Aufhebungen dieser Grenzen.
Je nach Ausstattung berücksichtigt das System die Kamera und die Informationen aus den Karten des Navigationssystems.
Um die richtige Funktionsweise des Systems nicht zu stören: achten Sie darauf, das Sichtfeld der Kamera regelmäßig zu reinigen.
Das automatische Lesen der Verkehrsschilder ist eine Fahrhilfe; die Geschwindigkeitsbegrenzungen werden nicht immer korrekt angezeigt.Die auf den Verkehrsschildern angegebenen Geschwindigkeiten haben grundsätzlich Vorrang vor den Anzeigen des Systems.Das System kann in keinem Fall die Aufmerksamkeit des Fahrers ersetzen.Der Fahrer muss sich an die Straßenverkehrsordnung halten und muss unter allen Umständen seine Geschwindigkeit den Wetter- und Verkehrsbedingungen anpassen.Es ist möglich, dass das System keine Geschwindigkeitbegrenzung erkennt, wenn es das Schild nicht in einer vorbestimmten Zeit erkennt.Das System wurde so entwickelt, dass es Verkehrsschilder erkennt, die dem Wiener Übereinkommen über den Straßenverkehr entsprechen.
Um eine relevante Information zur Geschwindigkeitsbegrenzung aus dem Navigationssystem zu erhalten, müssen die Karten regelmäßig aktualisiert werden.
6
Fahrbetrieb

222
Proace_Verso_de_Chap06_conduite_ed01-2019
Das System ist aktiv, erkennt aber keine Informationen zu Geschwindigkeitsbegrenzungen.
Der Fahrer kann dann, wenn er dies wünscht, die Geschwindigkeit des Fahrzeugs an die vom System gegebenen Informationen anpassen.

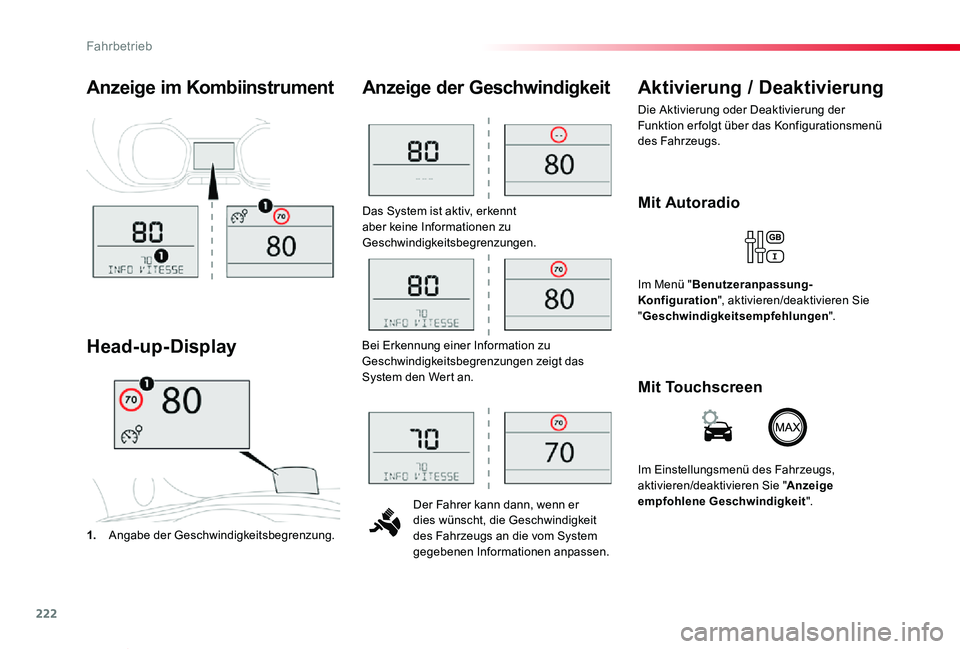

Anzeige der Geschwindigkeit
1. Angabe der Geschwindigkeitsbegrenzung.
Head-up-Display
Aktivierung / Deaktivierung
Die Aktivierung oder Deaktivierung der Funktion er folgt über das Konfigurationsmenü des Fahrzeugs.
Anzeige im Kombiinstrument
Bei Erkennung einer Information zu Geschwindigkeitsbegrenzungen zeigt das System den Wert an.
Mit Autoradio
Im Menü "Benutzeranpassung-Konfiguration", aktivieren/deaktivieren Sie "Geschwindigkeitsempfehlungen".
Mit Touchscreen
Im Einstellungsmenü des Fahrzeugs, aktivieren/deaktivieren Sie "Anzeige empfohlene Geschwindigkeit".
Fahrbetrieb

223
Proace_Verso_de_Chap06_conduite_ed01-2019
Speichern der eingestellten
Geschwindigkeit
Diese Speicherung er folgt neben der Anzeige des Verkehrszeichen-Assistenten.
Sie können als Fahrer wahlweise die Geschwindigkeit auf die angezeigte Geschwindigkeitsbegrenzung einstellen, indem Sie die Speichertaste des Geschwindigkeitsbegrenzers, der Standard-Geschwindigkeitsregelung oder adaptiven Geschwindigkeitsregelung drücken.Diese Geschwindigkeit ersetzt dann die bisherige Geschwindigkeitseinstellung, die durch den Geschwindigkeitsbegrenzer bzw. die adaptive Geschwindigkeitsregelung vorgegeben war.
Weitere Informationen über Geschwindigkeitsbegrenzer, Standard-Geschwindigkeitsregelung oder adaptive Geschwindigkeitsregelungsiehe die entsprechenden Abschnitte.
Schalter am Lenkrad
1. Auswahl des Modus Begrenzer/Regler2. Speichern der eingestellten Geschwindigkeit

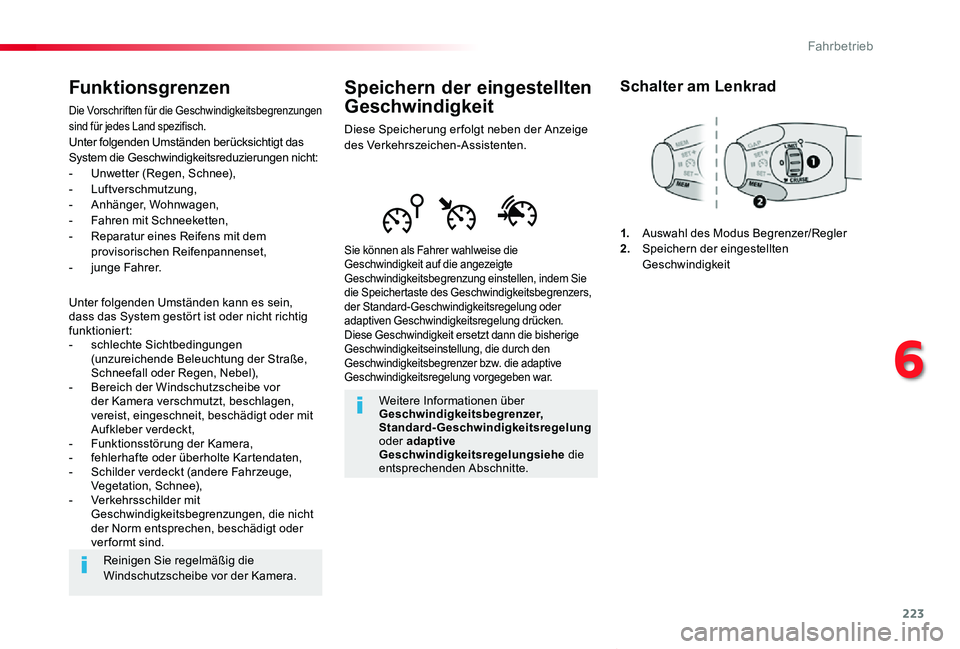

Funktionsgrenzen
Die Vorschriften für die Geschwindigkeitsbegrenzungen sind für jedes Land spezifisch.Unter folgenden Umständen berücksichtigt das System die Geschwindigkeitsreduzierungen nicht:- Unwetter (Regen, Schnee),- Luftverschmutzung,- Anhänger, Wohnwagen,- Fahren mit Schneeketten,- Reparatur eines Reifens mit dem provisorischen Reifenpannenset,- junge Fahrer.
Unter folgenden Umständen kann es sein, dass das System gestört ist oder nicht richtig funktioniert:- schlechte Sichtbedingungen (unzureichende Beleuchtung der Straße, Schneefall oder Regen, Nebel),- Bereich der Windschutzscheibe vor der Kamera verschmutzt, beschlagen, vereist, eingeschneit, beschädigt oder mit Aufkleber verdeckt,- Funktionsstörung der Kamera,- fehlerhafte oder überholte Kartendaten,- Schilder verdeckt (andere Fahrzeuge, Vegetation, Schnee),- Verkehrsschilder mit Geschwindigkeitsbegrenzungen, die nicht der Norm entsprechen, beschädigt oder ver formt sind.
Reinigen Sie regelmäßig die Windschutzscheibe vor der Kamera.
6
Fahrbetrieb

224
MEM
MEM
Proace_Verso_de_Chap06_conduite_ed01-2019

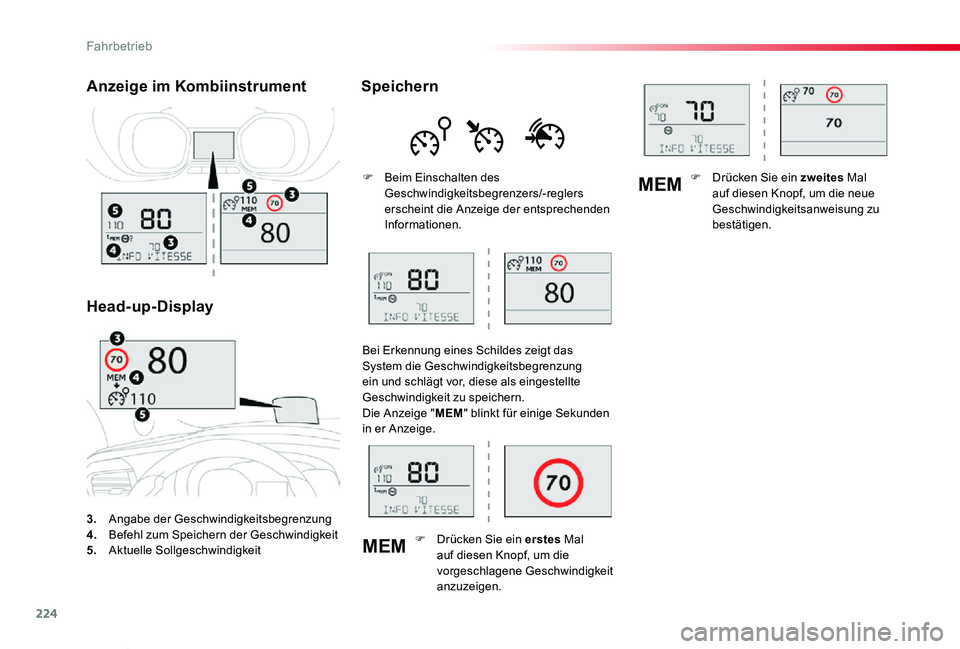

3. Angabe der Geschwindigkeitsbegrenzung4. Befehl zum Speichern der Geschwindigkeit5. Aktuelle Sollgeschwindigkeit
Anzeige im Kombiinstrument
Head-up-Display
Speichern
F Beim Einschalten des Geschwindigkeitsbegrenzers/-reglers erscheint die Anzeige der entsprechenden Informationen.
Bei Erkennung eines Schildes zeigt das System die Geschwindigkeitsbegrenzung ein und schlägt vor, diese als eingestellte Geschwindigkeit zu speichern.Die Anzeige "MEM" blinkt für einige Sekunden in er Anzeige.
F Drücken Sie ein erstes Mal
auf diesen Knopf, um die vorgeschlagene Geschwindigkeit anzuzeigen.
F Drücken Sie ein zweites Mal auf diesen Knopf, um die neue Geschwindigkeitsanweisung zu bestätigen.
Fahrbetrieb

225
GAP
MEM
Proace_Verso_de_Chap06_conduite_ed01-2019
Bedienungsschalter am LenkraÇ
6. Anzeige Ein/Pause der Begrenzungsfunktion7. Anzeige für Auswahl des Begrenzermodus8. Wert der programmierten Sollgeschwindigkeit

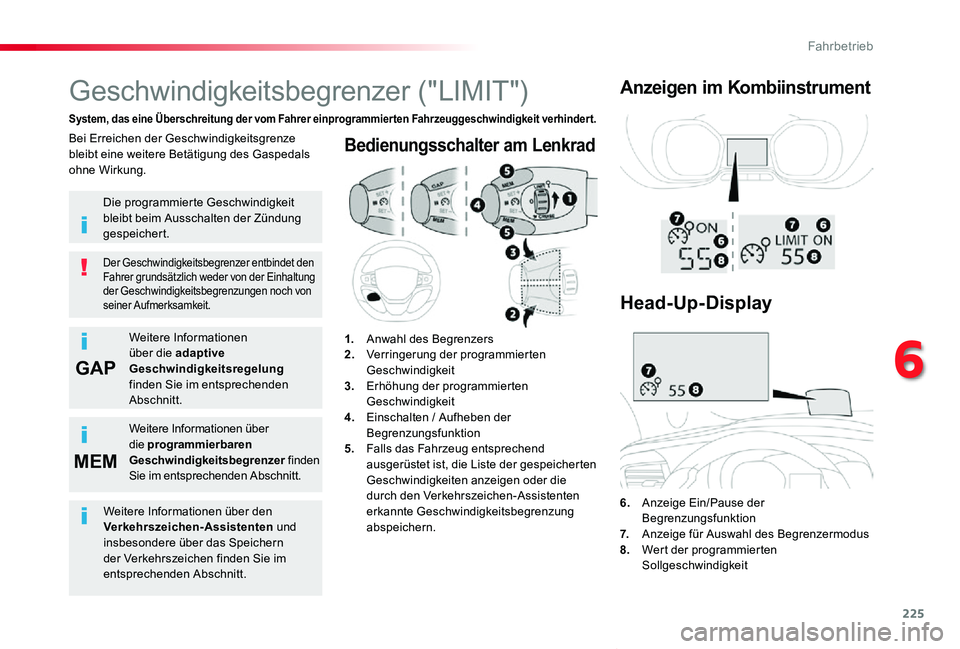

Geschwindigkeitsbegrenzer ("LIMIT")
System, das eine Überschreitung der vom Fahrer einprogrammierten Fahrzeuggeschwindigkeit verhindert.
Der Geschwindigkeitsbegrenzer entbindet den Fahrer grundsätzlich weder von der Einhaltung der Geschwindigkeitsbegrenzungen noch von seiner Aufmerksamkeit.
Bei Erreichen der Geschwindigkeitsgrenze bleibt eine weitere Betätigung des Gaspedals ohne Wirkung.
1. Anwahl des Begrenzers2. Verringerung der programmierten Geschwindigkeit3. Erhöhung der programmierten Geschwindigkeit4. Einschalten / Aufheben der Begrenzungsfunktion5. Falls das Fahrzeug entsprechend ausgerüstet ist, die Liste der gespeicherten Geschwindigkeiten anzeigen oder die durch den Verkehrszeichen-Assistenten erkannte Geschwindigkeitsbegrenzung abspeichern.
Anzeigen im Kombiinstrument
Die programmierte Geschwindigkeit bleibt beim Ausschalten der Zündung gespeichert.
Weitere Informationen über die adaptive Geschwindigkeitsregelung finden Sie im entsprechenden Abschnitt.
Weitere Informationen über
die programmierbaren Geschwindigkeitsbegrenzer finden Sie im entsprechenden Abschnitt.
Head-Up-Display
Weitere Informationen über den Verkehrszeichen-Assistenten und insbesondere über das Speichern der Verkehrszeichen finden Sie im entsprechenden Abschnitt.
6
Fahrbetrieb

226
Proace_Verso_de_Chap06_conduite_ed01-2019

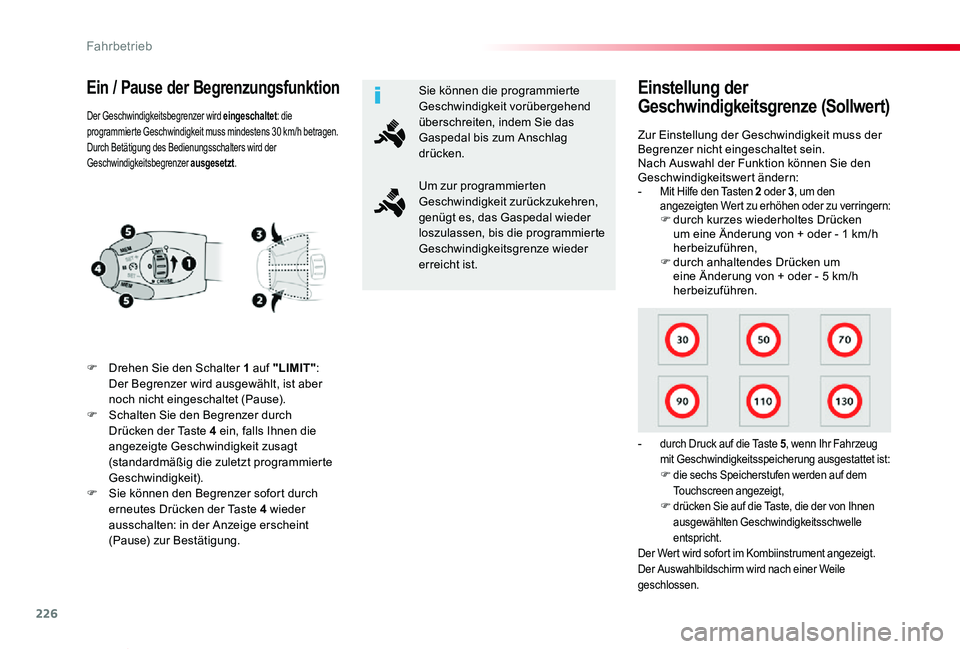

Ein / Pause der Begrenzungsfunktion
F Drehen Sie den Schalter 1 auf "LIMIT": Der Begrenzer wird ausgewählt, ist aber noch nicht eingeschaltet (Pause).F Schalten Sie den Begrenzer durch Drücken der Taste 4 ein, falls Ihnen die angezeigte Geschwindigkeit zusagt (standardmäßig die zuletzt programmierte Geschwindigkeit).F Sie können den Begrenzer sofort durch erneutes Drücken der Taste 4 wieder ausschalten: in der Anzeige erscheint (Pause) zur Bestätigung.
Zur Einstellung der Geschwindigkeit muss der Begrenzer nicht eingeschaltet sein.Nach Auswahl der Funktion können Sie den Geschwindigkeitswert ändern:- Mit Hilfe den Tasten 2 oder 3, um den angezeigten Wert zu erhöhen oder zu verringern:F durch kurzes wiederholtes Drücken um eine Änderung von + oder - 1 km/h herbeizuführen,F durch anhaltendes Drücken um eine Änderung von + oder - 5 km/h herbeizuführen.
- durch Druck auf die Taste 5, wenn Ihr Fahrzeug mit Geschwindigkeitsspeicherung ausgestattet ist:F die sechs Speicherstufen werden auf dem Touchscreen angezeigt,F drücken Sie auf die Taste, die der von Ihnen ausgewählten Geschwindigkeitsschwelle entspricht.
Der Wert wird sofort im Kombiinstrument angezeigt.Der Auswahlbildschirm wird nach einer Weile geschlossen.
Einstellung der
Geschwindigkeitsgrenze (Sollwert)Der Geschwindigkeitsbegrenzer wird eingeschaltet: die programmierte Geschwindigkeit muss mindestens 30 km/h betragen.Durch Betätigung des Bedienungsschalters wird der Geschwindigkeitsbegrenzer ausgesetzt.
Sie können die programmierte Geschwindigkeit vorübergehend überschreiten, indem Sie das Gaspedal bis zum Anschlag drücken.
Um zur programmierten Geschwindigkeit zurückzukehren, genügt es, das Gaspedal wieder loszulassen, bis die programmierte Geschwindigkeitsgrenze wieder erreicht ist.
Fahrbetrieb

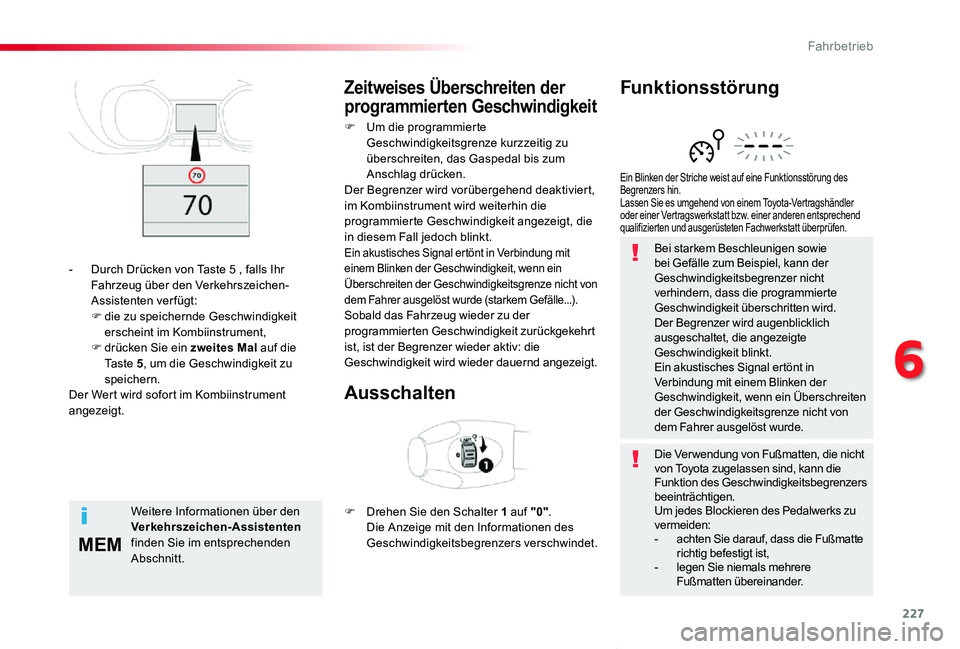

227
MEM
Proace_Verso_de_Chap06_conduite_ed01-2019
Bei starkem Beschleunigen sowie bei Gefälle zum Beispiel, kann der Geschwindigkeitsbegrenzer nicht verhindern, dass die programmierte Geschwindigkeit überschritten wird.Der Begrenzer wird augenblicklich ausgeschaltet, die angezeigte Geschwindigkeit blinkt.Ein akustisches Signal ertönt in Verbindung mit einem Blinken der Geschwindigkeit, wenn ein Überschreiten der Geschwindigkeitsgrenze nicht von dem Fahrer ausgelöst wurde.
Ein Blinken der Striche weist auf eine Funktionsstörung des Begrenzers hin.Lassen Sie es umgehend von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
FunktionsstörungZeitweises Überschreiten der
programmierten Geschwindigkeit
Ausschalten
F Um die programmierte Geschwindigkeitsgrenze kurzzeitig zu überschreiten, das Gaspedal bis zum Anschlag drücken.Der Begrenzer wird vorübergehend deaktiviert, im Kombiinstrument wird weiterhin die programmierte Geschwindigkeit angezeigt, die in diesem Fall jedoch blinkt.Ein akustisches Signal ertönt in Verbindung mit einem Blinken der Geschwindigkeit, wenn ein Überschreiten der Geschwindigkeitsgrenze nicht von dem Fahrer ausgelöst wurde (starkem Gefälle...).Sobald das Fahrzeug wieder zu der programmierten Geschwindigkeit zurückgekehrt ist, ist der Begrenzer wieder aktiv: die Geschwindigkeit wird wieder dauernd angezeigt.
F Drehen Sie den Schalter 1 auf "0". Die Anzeige mit den Informationen des Geschwindigkeitsbegrenzers verschwindet.
- Durch Drücken von Taste 5 , falls Ihr Fahrzeug über den Verkehrszeichen-Assistenten verfügt:F die zu speichernde Geschwindigkeit erscheint im Kombiinstrument,F drücken Sie ein zweites Mal auf die Ta s t e 5, um die Geschwindigkeit zu speichern.Der Wert wird sofort im Kombiinstrument angezeigt.
Weitere Informationen über den Verkehrszeichen-Assistenten finden Sie im entsprechenden Abschnitt.
Die Ver wendung von Fußmatten, die nicht von Toyota zugelassen sind, kann die Funktion des Geschwindigkeitsbegrenzers beeinträchtigen.Um jedes Blockieren des Pedalwerks zu vermeiden:- achten Sie darauf, dass die Fußmatte richtig befestigt ist,- legen Sie niemals mehrere Fußmatten übereinander.
6
Fahrbetrieb

228
MEM
MEM
Proace_Verso_de_Chap06_conduite_ed01-2019

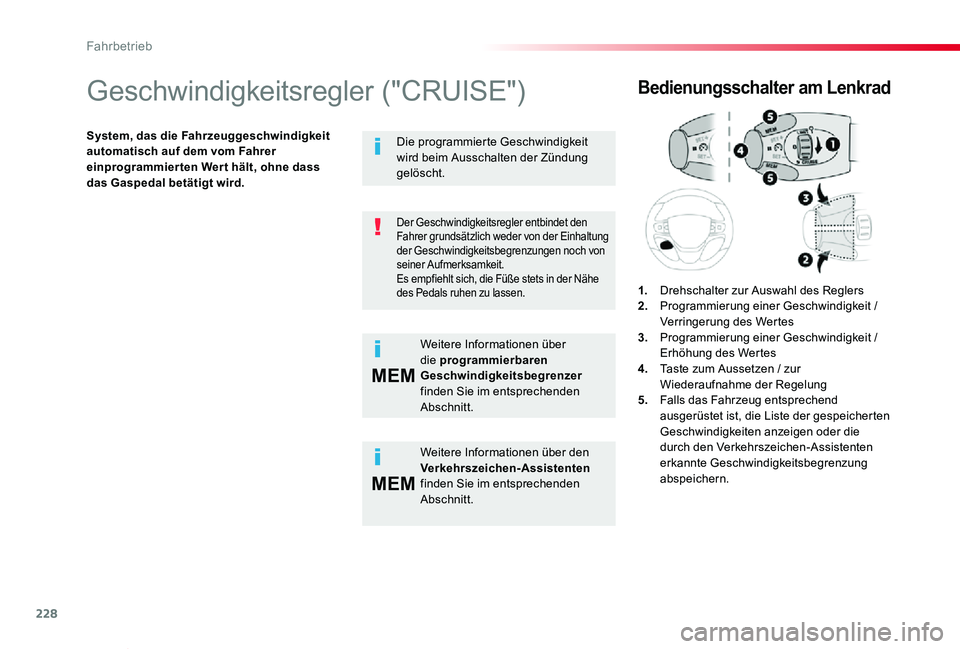

Geschwindigkeitsregler ("CRUISE")
System, das die Fahrzeuggeschwindigkeit automatisch auf dem vom Fahrer einprogrammier ten Wer t hält, ohne dass das Gaspedal betätigt wird.
Bedienungsschalter am Lenkrad
1. Drehschalter zur Auswahl des Reglers2. Programmierung einer Geschwindigkeit / Verringerung des Wertes3. Programmierung einer Geschwindigkeit / Erhöhung des Wertes4. Taste zum Aussetzen / zur Wiederaufnahme der Regelung5. Falls das Fahrzeug entsprechend ausgerüstet ist, die Liste der gespeicherten Geschwindigkeiten anzeigen oder die
durch den Verkehrszeichen-Assistenten erkannte Geschwindigkeitsbegrenzung abspeichern.
Der Geschwindigkeitsregler entbindet den Fahrer grundsätzlich weder von der Einhaltung der Geschwindigkeitsbegrenzungen noch von seiner Aufmerksamkeit.Es empfiehlt sich, die Füße stets in der Nähe des Pedals ruhen zu lassen.
Weitere Informationen über den Verkehrszeichen-Assistenten finden Sie im entsprechenden Abschnitt.
Die programmierte Geschwindigkeit wird beim Ausschalten der Zündung gelöscht.
Weitere Informationen über die programmierbaren Geschwindigkeitsbegrenzer finden Sie im entsprechenden Abschnitt.
Fahrbetrieb

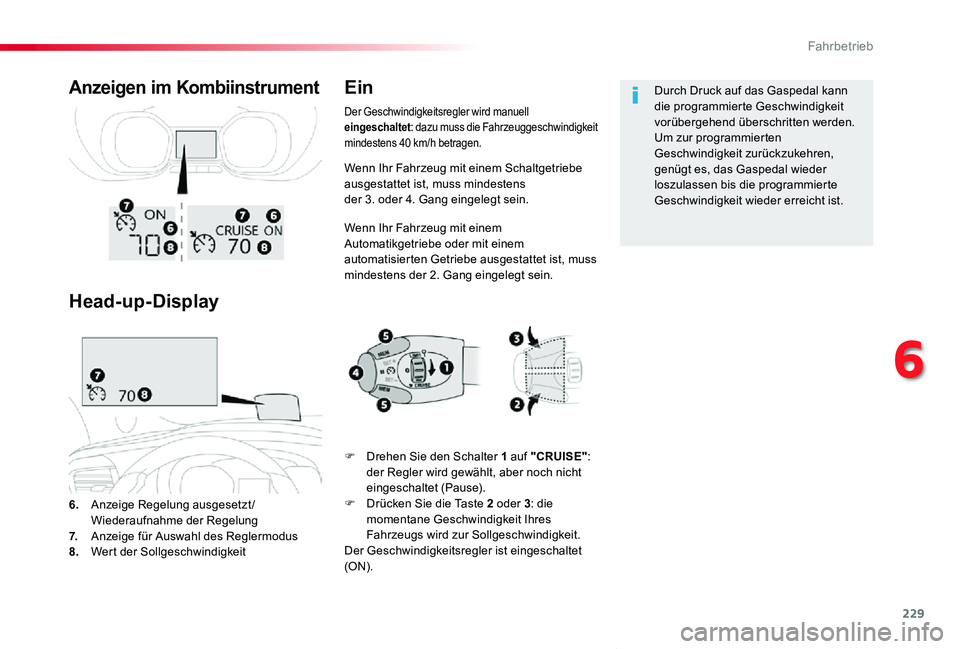

229
Proace_Verso_de_Chap06_conduite_ed01-2019
Wenn Ihr Fahrzeug mit einem Schaltgetriebe ausgestattet ist, muss mindestens der 3. oder 4. Gang eingelegt sein.
Wenn Ihr Fahrzeug mit einem Automatikgetriebe oder mit einem automatisierten Getriebe ausgestattet ist, muss mindestens der 2. Gang eingelegt sein.
6. Anzeige Regelung ausgesetzt /Wiederaufnahme der Regelung7. Anzeige für Auswahl des Reglermodus8. Wert der Sollgeschwindigkeit
Anzeigen im Kombiinstrument
Head-up-Display
Ein
F Drehen Sie den Schalter 1 auf "CRUISE": der Regler wird gewählt, aber noch nicht eingeschaltet (Pause).F Drücken Sie die Taste 2 oder 3: die momentane Geschwindigkeit Ihres Fahrzeugs wird zur Sollgeschwindigkeit.Der Geschwindigkeitsregler ist eingeschaltet (ON).
Durch Druck auf das Gaspedal kann die programmierte Geschwindigkeit vorübergehend überschritten werden.Um zur programmierten Geschwindigkeit zurückzukehren, genügt es, das Gaspedal wieder loszulassen bis die programmierte Geschwindigkeit wieder erreicht ist.
Der Geschwindigkeitsregler wird manuell eingeschaltet: dazu muss die Fahrzeuggeschwindigkeit mindestens 40 km/h betragen.
6
Fahrbetrieb
