TOYOTA PROACE VERSO 2019 Manuale duso (in Italian)

310
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019

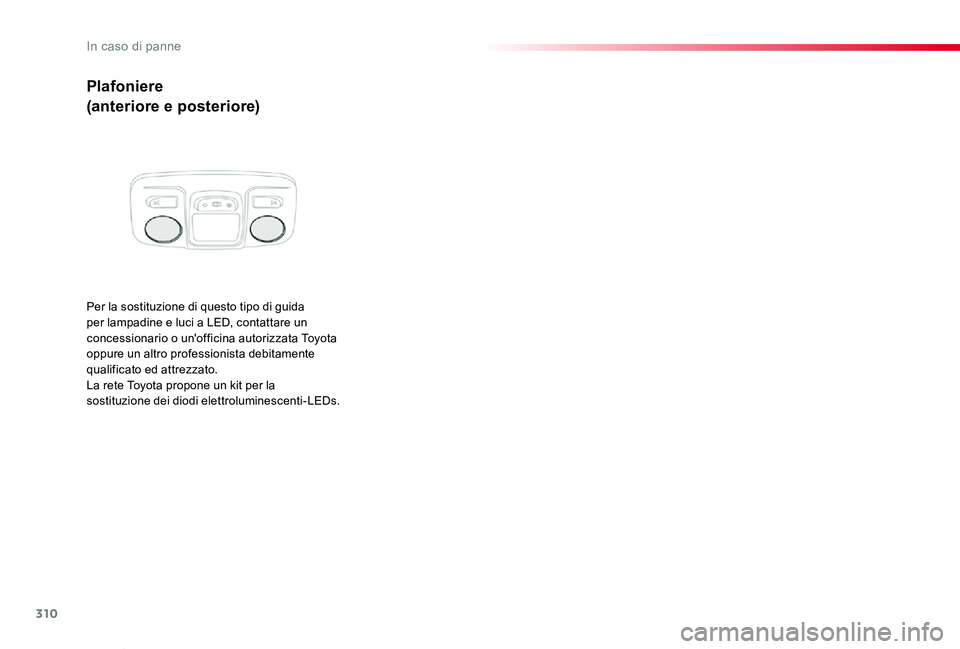

Plafoniere
(anteriore e posteriore)
Per la sostituzione di questo tipo di guida per lampadine e luci a LED, contattare un concessionario o un'officina autorizzata Toyota oppure un altro professionista debitamente qualificato ed attrezzato.La rete Toyota propone un kit per la sostituzione dei diodi elettroluminescenti-LEDs.
In caso di panne

311
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
F Sganciare il coperchio tirando la parte superiore sinistra, poi destra.F Sganciare completamente il coperchio.
BuonoBruciato
Pinzetta

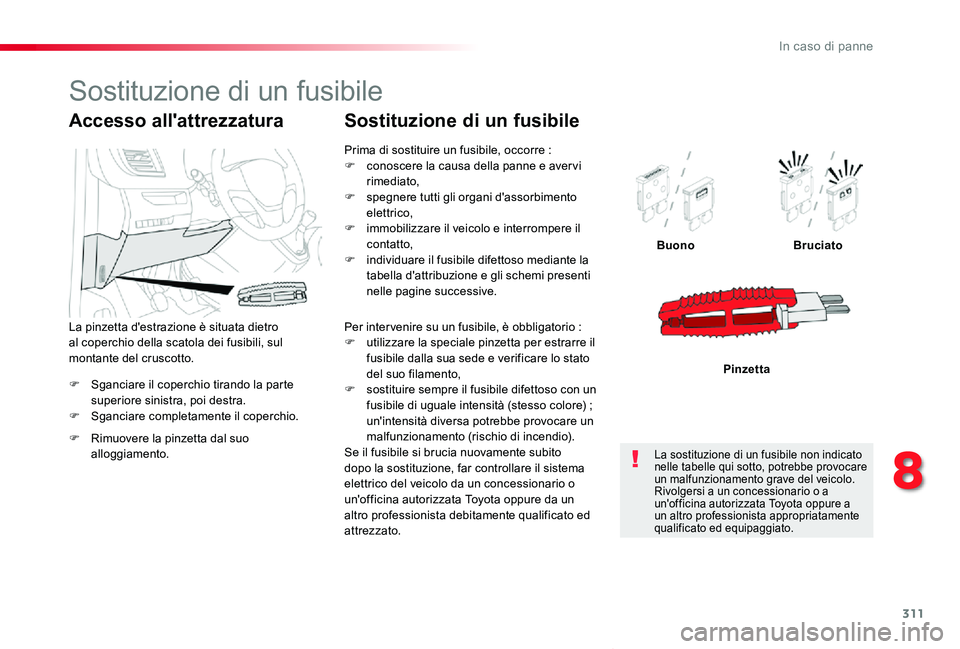

Accesso all'attrezzatura
F Rimuovere la pinzetta dal suo
alloggiamento.
La pinzetta d'estrazione è situata dietro al coperchio della scatola dei fusibili, sul montante del cruscotto.
Prima di sostituire un fusibile, occorre :F conoscere la causa della panne e aver vi rimediato,F spegnere tutti gli organi d'assorbimento elettrico,F immobilizzare il veicolo e interrompere il contatto,F individuare il fusibile difettoso mediante la tabella d'attribuzione e gli schemi presenti nelle pagine successive.
Sostituzione di un fusibile
Per inter venire su un fusibile, è obbligatorio :F utilizzare la speciale pinzetta per estrarre il fusibile dalla sua sede e verificare lo stato del suo filamento,F sostituire sempre il fusibile difettoso con un fusibile di uguale intensità (stesso colore) ; un'intensità diversa potrebbe provocare un malfunzionamento (rischio di incendio).Se il fusibile si brucia nuovamente subito dopo la sostituzione, far controllare il sistema elettrico del veicolo da un concessionario o un'officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed attrezzato.
La sostituzione di un fusibile non indicato nelle tabelle qui sotto, potrebbe provocare un malfunzionamento grave del veicolo. Rivolgersi a un concessionario o a un'officina autorizzata Toyota oppure a un altro professionista appropriatamente qualificato ed equipaggiato.
Sostituzione di un fusibile
8
In caso di panne

312
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
Toyota declina ogni responsabilità per le spese derivanti dalla riparazione del veicolo o per i malfunzionamenti risultanti dall'installazione di accessori ausiliari non forniti, non consigliati da Toyota e non installati secondo le prescrizioni, in particolare quando il consumo degli apparecchi supplementari supera i 10 milliampère.

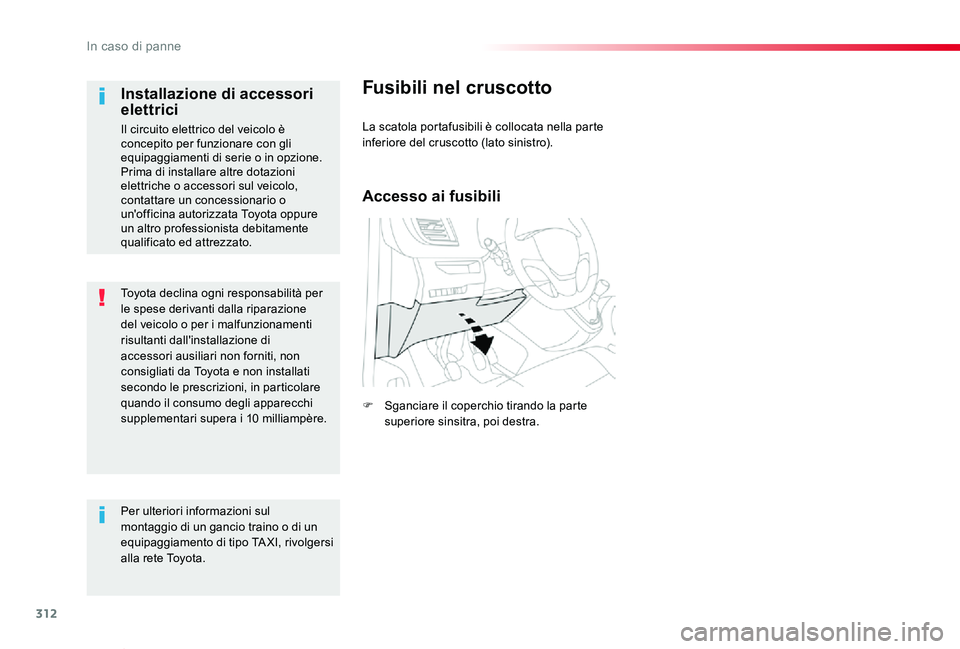

Installazione di accessori elettrici
Il circuito elettrico del veicolo è concepito per funzionare con gli equipaggiamenti di serie o in opzione.Prima di installare altre dotazioni elettriche o accessori sul veicolo, contattare un concessionario o un'officina autorizzata Toyota oppure un altro professionista debitamente qualificato ed attrezzato.
Per ulteriori informazioni sul montaggio di un gancio traino o di un equipaggiamento di tipo TA XI, rivolgersi alla rete Toyota.
Fusibili nel cruscotto
La scatola portafusibili è collocata nella parte inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
F Sganciare il coperchio tirando la parte superiore sinsitra, poi destra.
In caso di panne

313
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
FusibileN°Intensità(A)Funzioni
F110Servosterzo elettrico, contattore frizione.
F415Avvisatore acustico.
F520Pompa lavacristallo anteriore/posteriore.
F620Pompa lavacristallo anteriore/posteriore.
F710Presa accessori 12 V posteriore.
F820Tergicristallo posteriore semplice o doppio.
F10 / 1130Serrature interne, esterne, anteriori e posteriori.
F1310Comando della climatizzazione anteriore, comando dell'autoradio, leva delle marce, visualizzazione dati di guida.
F145Allarme, Sistema di chiamata di emergenza ER A-GLONASS.
F175Quadro strumenti.
F193Comandi al volante.
F213"Sistema di accesso e avviamento intelligente" o commutatore di accensione.
F223Captatore di pioggia e di luminosità, telecamera di segnalazione multifunzione.
F235Visualizzatore cinture di sicurezza non allacciate o volutamente sganciate.
F245Display touch screen, telecamera di retromarcia e assistenza al parcheggio.
F255Airbag.
F3115Autoradio, display touch screen, lettore CD, navigazione.
F321 5Autoradio (+ batteria).
F345Presa accessori 12 V anteriore.
F345Sistema di sor veglianza angoli ciechi, comandi elettrici dei retrovisori esterni.
F355Getti riscaldati, comando di regolazione della posizione dei fari.
F365Luce di cortesia posteriore.

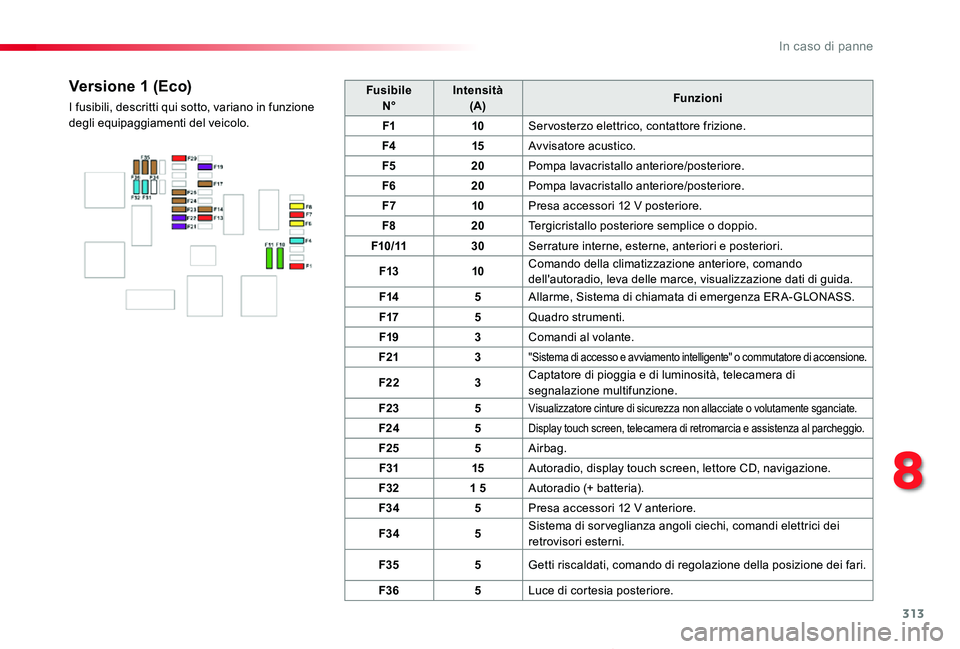

Versione 1 (Eco)
I fusibili, descritti qui sotto, variano in funzione degli equipaggiamenti del veicolo.
8
In caso di panne

314
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
Fusibile N°Intensità(A)Funzioni
F13"Sistema di accesso e avviamento intelligente" o commutatore di accensione.
F55Display touch screen, telecamera di retromarcia e assistenza al parcheggio.
F710Comando della climatizzazione posteriore, amplificatore Hi-Fi.
F820Tergicristallo posteriore semplice o doppio.
F10/F1130Serrature interne, esterne, anteriori e posteriori.
F123Allarme.
F1710Presa accessori 12 V posteriore.
F185ERA-GLONASS emergency call system.
F213Luce di cortesia posteriore.
F223Illuminazione cassettino portaoggetti, plafoniere posteriori.
F235Sistema di sor veglianza angoli ciechi, comandi elettrici dei retrovisori esterni.
F245Comandi al volante.
F255Comando di regolazione della posizione dei fari.
F263Visualizzazione cinture di sicurezza non allacciate o volutamente sganciate.
F273Captatore di pioggia e di luminosità, telecamera di segnalazione multifunzione.
F2810Comando di climatizzazione anteriore, comando radio, leva delle marce, visualizzazione dati di guida.
F30A o B15Autoradio (+ batteria).
F315Airbag.
F3315Presa accessori 12 V anteriore.
F355Quadro strumenti.
F3620Autoradio, display touch screen, lettore CD, navigazione.

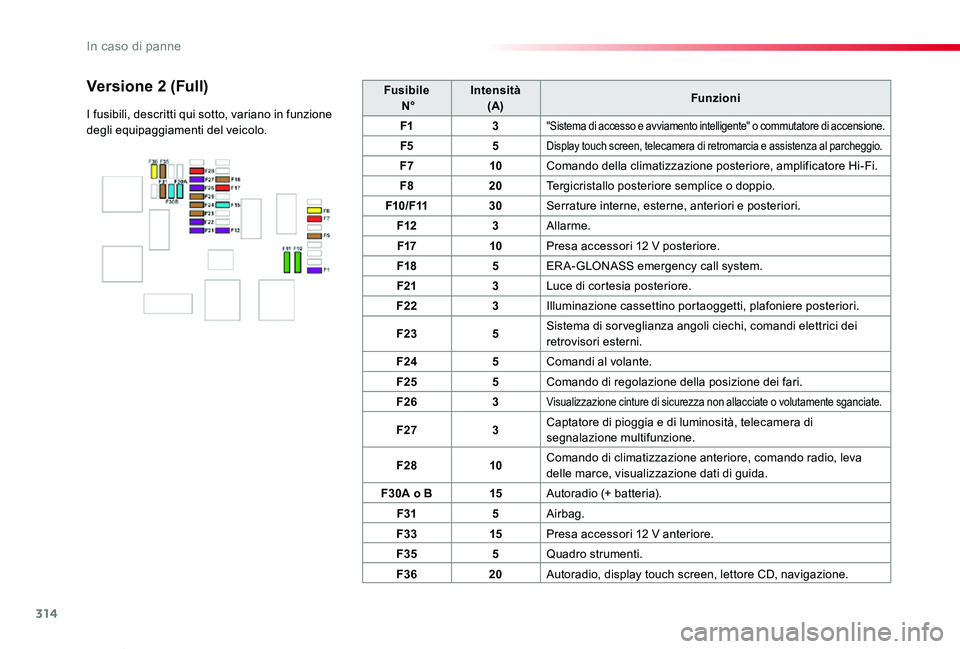

Versione 2 (Full)
I fusibili, descritti qui sotto, variano in funzione degli equipaggiamenti del veicolo.
In caso di panne

315
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
Fusibili nel vano motore
F Sbloccare i due cricchetti A.F Togliere il coperchio.F Sostituire il fusibile.F Una volta effettuato l'inter vento, richiudere accuratamente il coperchio poi bloccare i due cricchetti A per garantire la tenuta ermetica della scatola portafusibili.
Fusibile N°Intensità(A)Funzioni
F125Getti riscaldati.
F1425Pompa lavacristalli anteriore e posteriore.
F155Radar frontale di frenata automatica, ser vosterzo elettrico.
F1710Calcolatore elettronico di gestione (BSI).
F1930Motore del tergicristallo anteriore.
F2015Pompetta lavacristalli anteriore e posteriore.
F2120Pompetta lavafari.
F2215Avvisatore acustico.
F2315Faro abbagliante destro.
F2415Faro abbagliante sinistro.
La scatola portafusibili è collocata nel vano motore accanto alla batteria.
I fusibili, descritti qui sotto, variano in funzione degli equipaggiamenti del veicolo.
Accesso ai fusibili
8
In caso di panne

316
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019

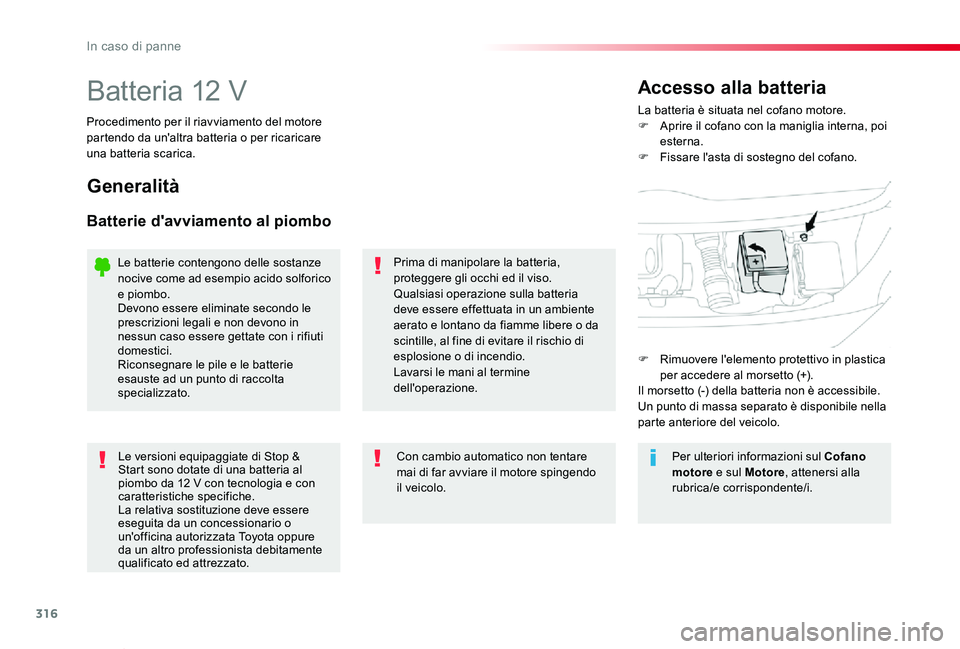

Batteria 12 VLa batteria è situata nel cofano motore.F Aprire il cofano con la maniglia interna, poi esterna.F Fissare l'asta di sostegno del cofano.
Accesso alla batteria
Procedimento per il riavviamento del motore partendo da un'altra batteria o per ricaricare una batteria scarica.
Generalità
Batterie d'avviamento al piombo
Prima di manipolare la batteria, proteggere gli occhi ed il viso.Qualsiasi operazione sulla batteria deve essere effettuata in un ambiente aerato e lontano da fiamme libere o da scintille, al fine di evitare il rischio di esplosione o di incendio.Lavarsi le mani al termine dell'operazione.
Le versioni equipaggiate di Stop & Start sono dotate di una batteria al piombo da 12 V con tecnologia e con caratteristiche specifiche.La relativa sostituzione deve essere eseguita da un concessionario o un'officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed attrezzato.
Con cambio automatico non tentare mai di far avviare il motore spingendo il veicolo.
Le batterie contengono delle sostanze nocive come ad esempio acido solforico e piombo.Devono essere eliminate secondo le prescrizioni legali e non devono in nessun caso essere gettate con i rifiuti domestici.Riconsegnare le pile e le batterie esauste ad un punto di raccolta specializzato.
Per ulteriori informazioni sul Cofano motore e sul Motore, attenersi alla rubrica/e corrispondente/i.
F Rimuovere l'elemento protettivo in plastica per accedere al morsetto (+).Il morsetto (-) della batteria non è accessibile.Un punto di massa separato è disponibile nella parte anteriore del veicolo.
In caso di panne

317
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019

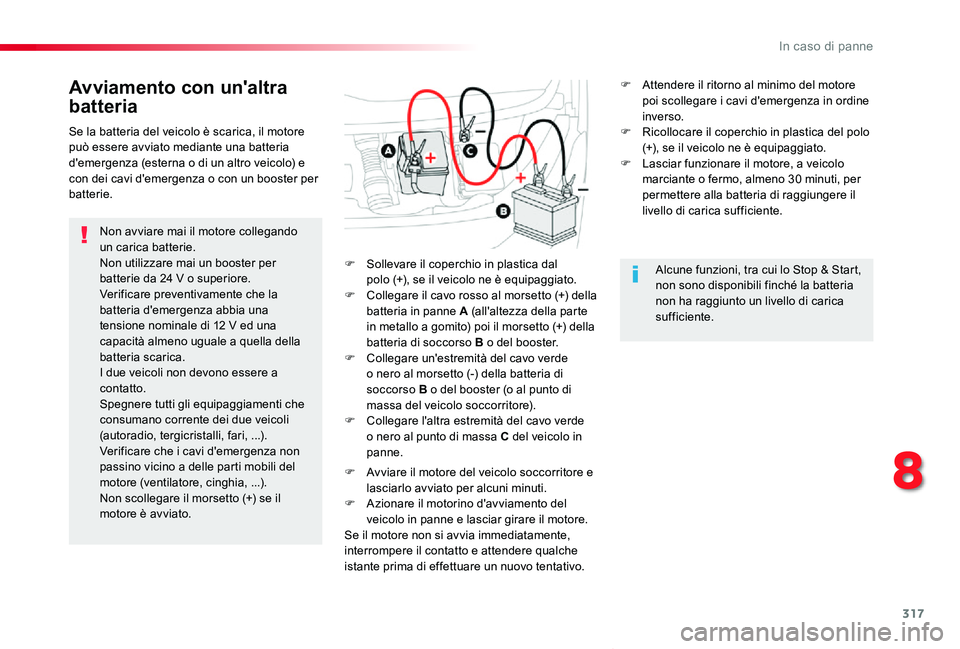

Avviamento con un'altra
batteria
Non avviare mai il motore collegando un carica batterie.Non utilizzare mai un booster per batterie da 24 V o superiore.Verificare preventivamente che la batteria d'emergenza abbia una tensione nominale di 12 V ed una capacità almeno uguale a quella della batteria scarica.I due veicoli non devono essere a contatto.Spegnere tutti gli equipaggiamenti che consumano corrente dei due veicoli (autoradio, tergicristalli, fari, ...).
Verificare che i cavi d'emergenza non passino vicino a delle parti mobili del motore (ventilatore, cinghia, ...).Non scollegare il morsetto (+) se il motore è avviato.
F Sollevare il coperchio in plastica dal polo (+), se il veicolo ne è equipaggiato.F Collegare il cavo rosso al morsetto (+) della batteria in panne A (all'altezza della parte in metallo a gomito) poi il morsetto (+) della batteria di soccorso B o del booster.F Collegare un'estremità del cavo verde o nero al morsetto (-) della batteria di soccorso B o del booster (o al punto di massa del veicolo soccorritore).F Collegare l'altra estremità del cavo verde o nero al punto di massa C del veicolo in panne.
F Avviare il motore del veicolo soccorritore e lasciarlo avviato per alcuni minuti.F Azionare il motorino d'avviamento del veicolo in panne e lasciar girare il motore.Se il motore non si avvia immediatamente, interrompere il contatto e attendere qualche istante prima di effettuare un nuovo tentativo.
Se la batteria del veicolo è scarica, il motore può essere avviato mediante una batteria d'emergenza (esterna o di un altro veicolo) e con dei cavi d'emergenza o con un booster per batterie.
Alcune funzioni, tra cui lo Stop & Start, non sono disponibili finché la batteria non ha raggiunto un livello di carica sufficiente.
F Attendere il ritorno al minimo del motore poi scollegare i cavi d'emergenza in ordine inverso.F Ricollocare il coperchio in plastica del polo (+), se il veicolo ne è equipaggiato.F Lasciar funzionare il motore, a veicolo marciante o fermo, almeno 30 minuti, per permettere alla batteria di raggiungere il livello di carica sufficiente.
8
In caso di panne

318
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
Al fine di assicurare una durata ottimale della batteria, è indispensabile mantenere la sua carica ad un livello sufficiente.In alcuni casi, potrebbe rendersi necessaria la ricarica della batteria se :- si percorrono essenzialmente brevi tragitti,- in previsione di un immobilizzo prolungato di più settimane.Rivolgersi a un concessionario o a un'officina autorizzata Toyota oppure a un altro professionista appropriatamente qualificato ed equipaggiato.

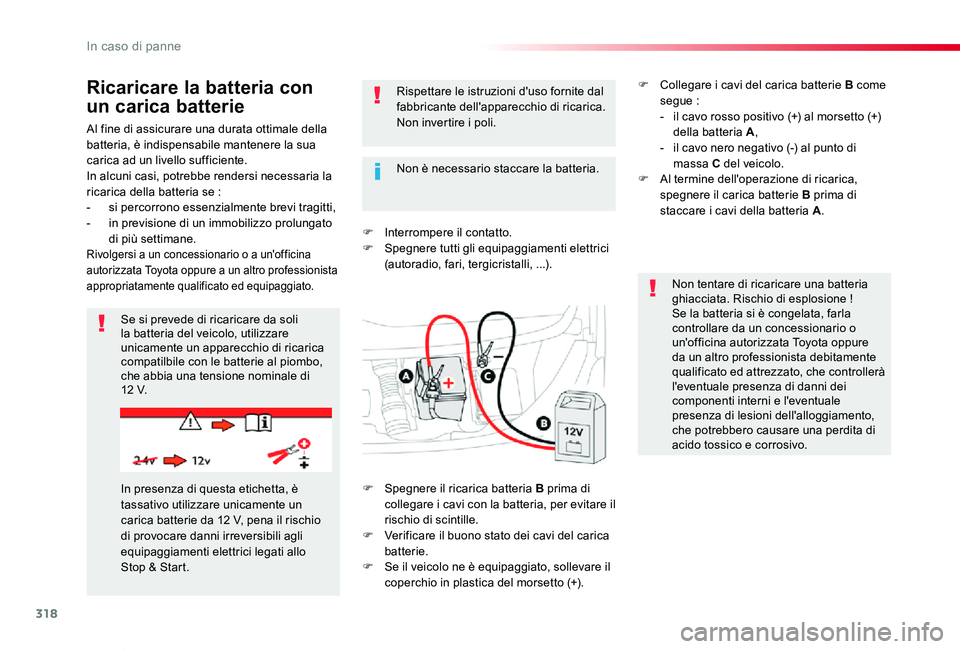

Ricaricare la batteria con
un carica batterie
F Interrompere il contatto.F Spegnere tutti gli equipaggiamenti elettrici (autoradio, fari, tergicristalli, ...).
Se si prevede di ricaricare da soli la batteria del veicolo, utilizzare unicamente un apparecchio di ricarica compatilbile con le batterie al piombo, che abbia una tensione nominale di 12 V.
Rispettare le istruzioni d'uso fornite dal fabbricante dell'apparecchio di ricarica.Non invertire i poli.
Non tentare di ricaricare una batteria ghiacciata. Rischio di esplosione !Se la batteria si è congelata, farla controllare da un concessionario o un'officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed attrezzato, che controllerà l'eventuale presenza di danni dei componenti interni e l'eventuale presenza di lesioni dell'alloggiamento, che potrebbero causare una perdita di acido tossico e corrosivo.
In presenza di questa etichetta, è tassativo utilizzare unicamente un carica batterie da 12 V, pena il rischio di provocare danni irreversibili agli equipaggiamenti elettrici legati allo Stop & Start.
Non è necessario staccare la batteria.
F Spegnere il ricarica batteria B prima di collegare i cavi con la batteria, per evitare il rischio di scintille.F Verificare il buono stato dei cavi del carica batterie.F Se il veicolo ne è equipaggiato, sollevare il coperchio in plastica del morsetto (+).
F Collegare i cavi del carica batterie B come segue :- il cavo rosso positivo (+) al morsetto (+) della batteria A,- il cavo nero negativo (-) al punto di massa C del veicolo.F Al termine dell'operazione di ricarica, spegnere il carica batterie B prima di staccare i cavi della batteria A.
In caso di panne

319
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
Non forzare premendo la levetta, perché se la fascetta non è ben posizionata, il bloccaggio risulta impossibile ; ricominciare la procedura.

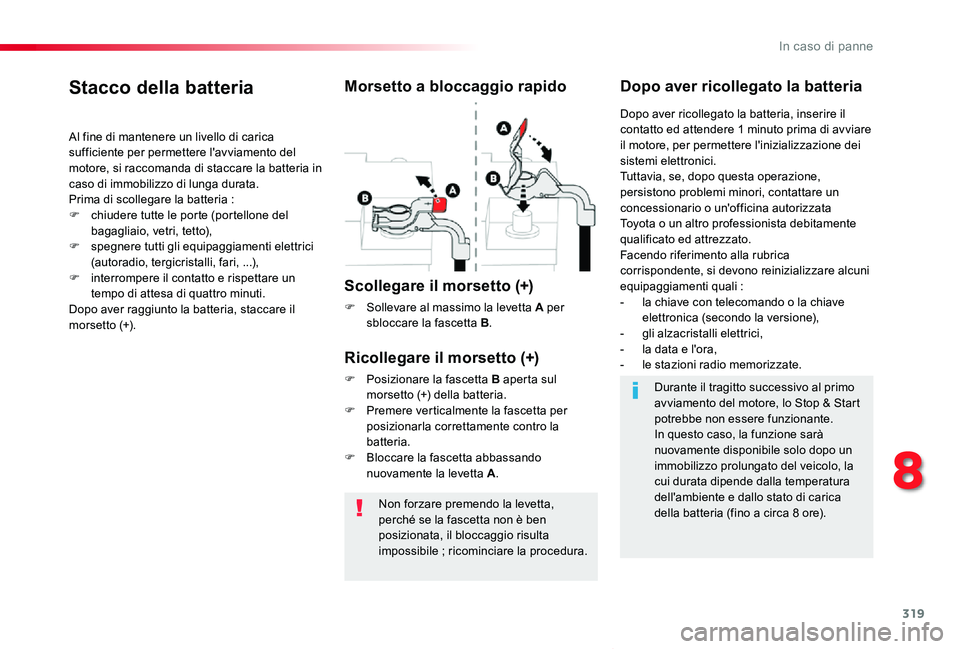

Stacco della batteria
Al fine di mantenere un livello di carica sufficiente per permettere l'avviamento del motore, si raccomanda di staccare la batteria in caso di immobilizzo di lunga durata.Prima di scollegare la batteria :F chiudere tutte le porte (portellone del bagagliaio, vetri, tetto),
F spegnere tutti gli equipaggiamenti elettrici (autoradio, tergicristalli, fari, ...),F interrompere il contatto e rispettare un tempo di attesa di quattro minuti.Dopo aver raggiunto la batteria, staccare il morsetto (+).
Morsetto a bloccaggio rapido
Scollegare il morsetto (+)
F Sollevare al massimo la levetta A per sbloccare la fascetta B.
Dopo aver ricollegato la batteria
Ricollegare il morsetto (+)
F Posizionare la fascetta B aperta sul morsetto (+) della batteria.F Premere verticalmente la fascetta per posizionarla correttamente contro la batteria.
F Bloccare la fascetta abbassando nuovamente la levetta A.
Dopo aver ricollegato la batteria, inserire il contatto ed attendere 1 minuto prima di avviare il motore, per permettere l'inizializzazione dei sistemi elettronici.Tuttavia, se, dopo questa operazione, persistono problemi minori, contattare un concessionario o un'officina autorizzata Toyota o un altro professionista debitamente qualificato ed attrezzato.
Facendo riferimento alla rubrica corrispondente, si devono reinizializzare alcuni equipaggiamenti quali :- la chiave con telecomando o la chiave elettronica (secondo la versione),- gli alzacristalli elettrici,- la data e l'ora,- le stazioni radio memorizzate.
Durante il tragitto successivo al primo avviamento del motore, lo Stop & Start potrebbe non essere funzionante.In questo caso, la funzione sarà
nuovamente disponibile solo dopo un immobilizzo prolungato del veicolo, la cui durata dipende dalla temperatura dell'ambiente e dallo stato di carica della batteria (fino a circa 8 ore).
