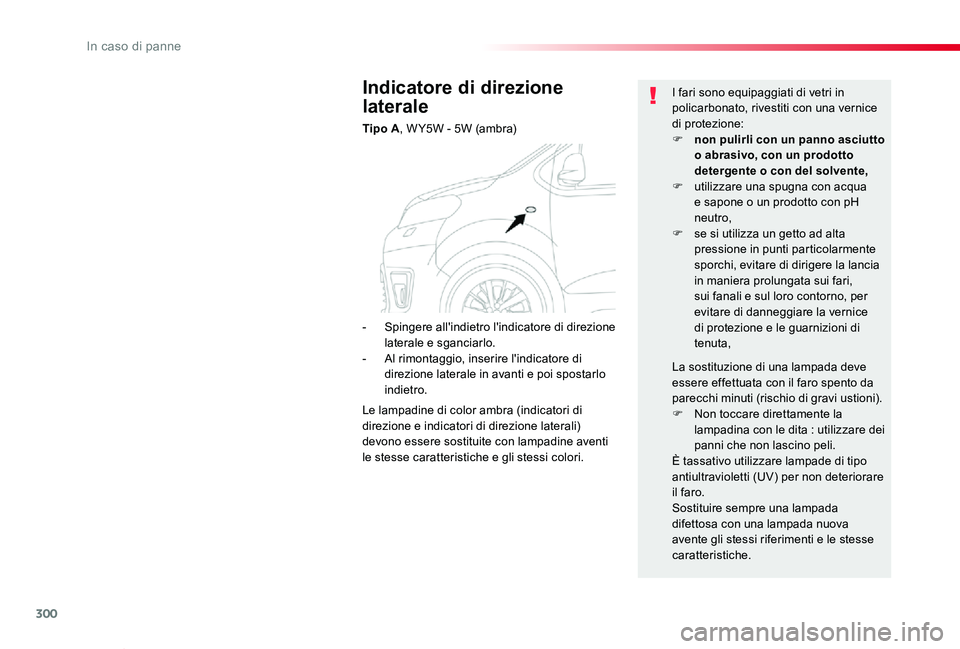

300
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
Indicatore di direzione
laterale
Tipo A, W Y5W - 5W (ambra)
I fari sono equipaggiati di vetri in policarbonato, rivestiti con una vernice di protezione:F non pulirli con un panno asciutto o abrasivo, con un prodotto detergente o con del solvente,F utilizzare una spugna con acqua e sapone o un prodotto con pH neutro,F se si utilizza un getto ad alta pressione in punti particolarmente sporchi, evitare di dirigere la lancia in maniera prolungata sui fari, sui fanali e sul loro contorno, per evitare di danneggiare la vernice di protezione e le guarnizioni di tenuta,
La sostituzione di una lampada deve essere effettuata con il faro spento da parecchi minuti (rischio di gravi ustioni).F Non toccare direttamente la lampadina con le dita : utilizzare dei
panni che non lascino peli.È tassativo utilizzare lampade di tipo antiultravioletti (UV) per non deteriorare il faro.Sostituire sempre una lampada difettosa con una lampada nuova avente gli stessi riferimenti e le stesse caratteristiche.
- Spingere all'indietro l'indicatore di direzione laterale e sganciarlo.- Al rimontaggio, inserire l'indicatore di direzione laterale in avanti e poi spostarlo indietro.
Le lampadine di color ambra (indicatori di direzione e indicatori di direzione laterali) devono essere sostituite con lampadine aventi
le stesse caratteristiche e gli stessi colori.
In caso di panne

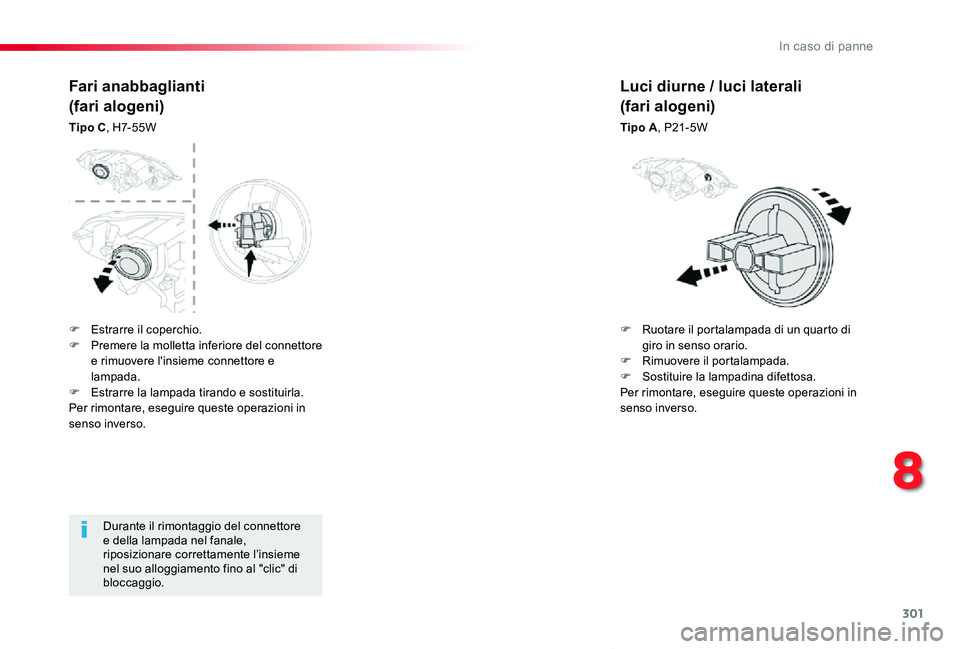

301
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
Durante il rimontaggio del connettore e della lampada nel fanale, riposizionare correttamente l’insieme nel suo alloggiamento fino al "clic" di bloccaggio.
Fari anabbaglianti
(fari alogeni)
Tipo C, H7- 5 5 W
Luci diurne / luci laterali
(fari alogeni)
Tipo A, P21- 5W
F Estrarre il coperchio. F Premere la molletta inferiore del connettore e rimuovere l'insieme connettore e lampada.F Estrarre la lampada tirando e sostituirla.Per rimontare, eseguire queste operazioni in senso inverso.
F Ruotare il portalampada di un quarto di giro in senso orario.F Rimuovere il portalampada.F Sostituire la lampadina difettosa. Per rimontare, eseguire queste operazioni in senso inverso.
8
In caso di panne

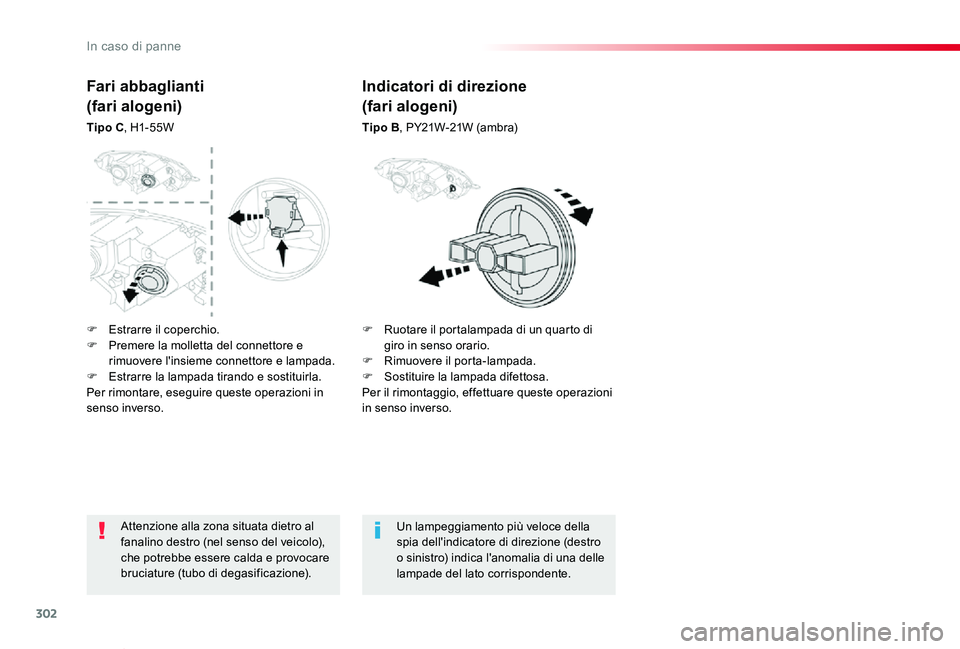

302
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
Attenzione alla zona situata dietro al fanalino destro (nel senso del veicolo), che potrebbe essere calda e provocare bruciature (tubo di degasificazione).
Un lampeggiamento più veloce della spia dell'indicatore di direzione (destro o sinistro) indica l'anomalia di una delle lampade del lato corrispondente.
Indicatori di direzione
(fari alogeni)
Tipo B, PY21W-21W (ambra)
Fari abbaglianti
(fari alogeni)
Tipo C, H1- 55W
F Estrarre il coperchio.F Premere la molletta del connettore e rimuovere l'insieme connettore e lampada.F Estrarre la lampada tirando e sostituirla.Per rimontare, eseguire queste operazioni in senso inverso.
F Ruotare il portalampada di un quarto di giro in senso orario.F Rimuovere il porta-lampada.F Sostituire la lampada difettosa.Per il rimontaggio, effettuare queste operazioni in senso inverso.
In caso di panne

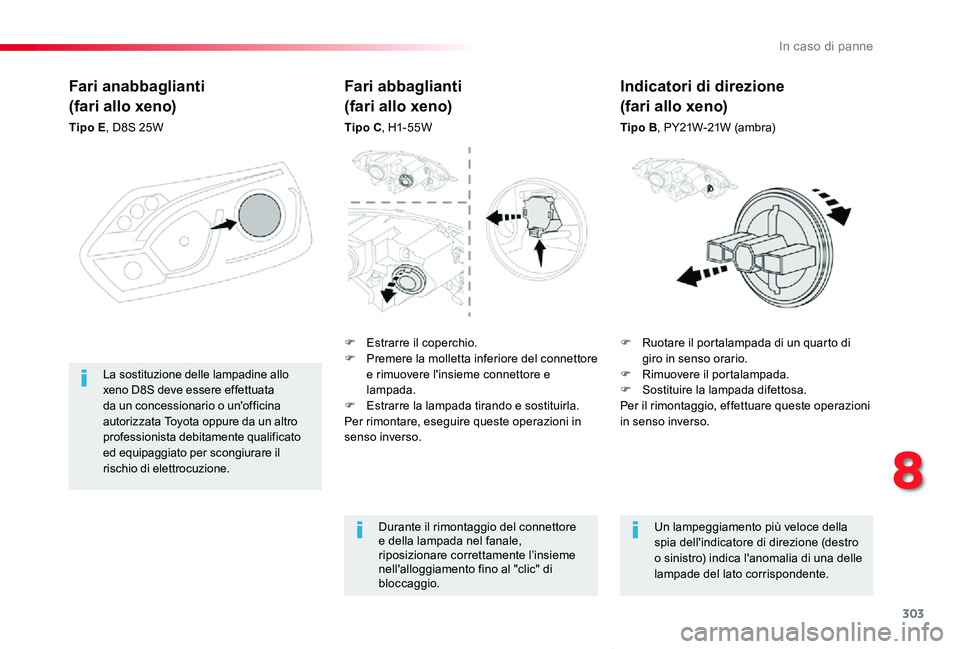

303
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
Fari anabbaglianti
(fari allo xeno)
Tipo E, D8S 25W
F Ruotare il portalampada di un quarto di giro in senso orario.F Rimuovere il portalampada.F Sostituire la lampada difettosa.Per il rimontaggio, effettuare queste operazioni in senso inverso.
La sostituzione delle lampadine allo xeno D8S deve essere effettuata da un concessionario o un'officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed equipaggiato per scongiurare il rischio di elettrocuzione.
Fari abbaglianti
(fari allo xeno)
Tipo C, H1- 55W
Durante il rimontaggio del connettore e della lampada nel fanale, riposizionare correttamente l’insieme nell'alloggiamento fino al "clic" di bloccaggio.
Un lampeggiamento più veloce della spia dell'indicatore di direzione (destro o sinistro) indica l'anomalia di una delle lampade del lato corrispondente.
Indicatori di direzione
(fari allo xeno)
Tipo B, PY21W-21W (ambra)
F Estrarre il coperchio.F Premere la molletta inferiore del connettore e rimuovere l'insieme connettore e lampada.F Estrarre la lampada tirando e sostituirla.Per rimontare, eseguire queste operazioni in senso inverso.
8
In caso di panne

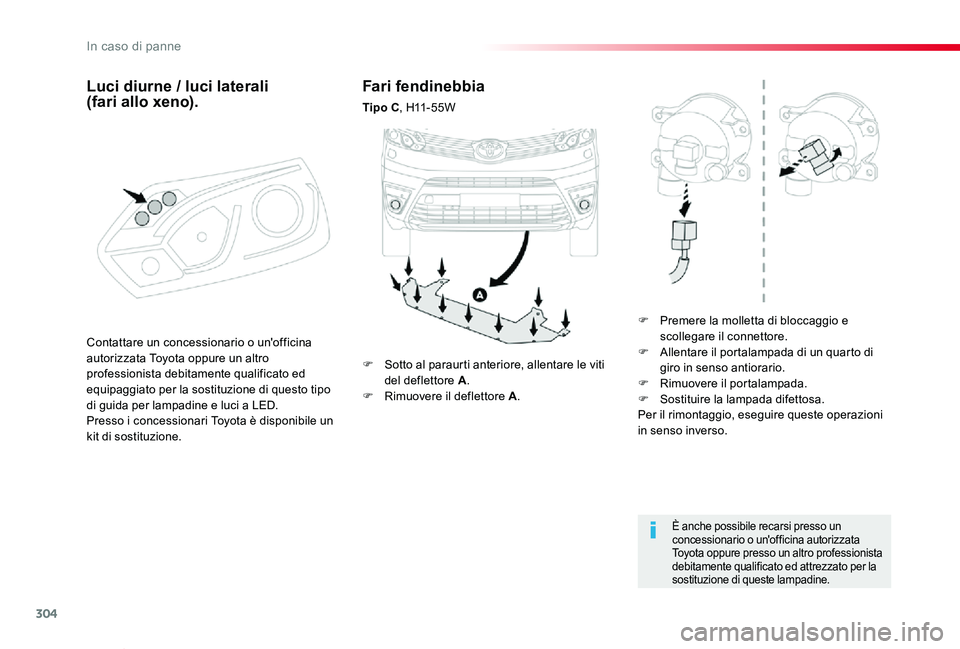

304
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
F Premere la molletta di bloccaggio e scollegare il connettore.F Allentare il portalampada di un quarto di giro in senso antiorario.F Rimuovere il portalampada.F Sostituire la lampada difettosa.Per il rimontaggio, eseguire queste operazioni in senso inverso.
È anche possibile recarsi presso un concessionario o un'officina autorizzata Toyota oppure presso un altro professionista debitamente qualificato ed attrezzato per la sostituzione di queste lampadine.
Fari fendinebbia
Tipo C, H11 - 5 5 W
F Sotto al paraurti anteriore, allentare le viti del deflettore A.F Rimuovere il deflettore A.
Contattare un concessionario o un'officina autorizzata Toyota oppure un altro professionista debitamente qualificato ed equipaggiato per la sostituzione di questo tipo di guida per lampadine e luci a LED.Presso i concessionari Toyota è disponibile un kit di sostituzione.
Luci diurne / luci laterali (fari allo xeno).
In caso di panne

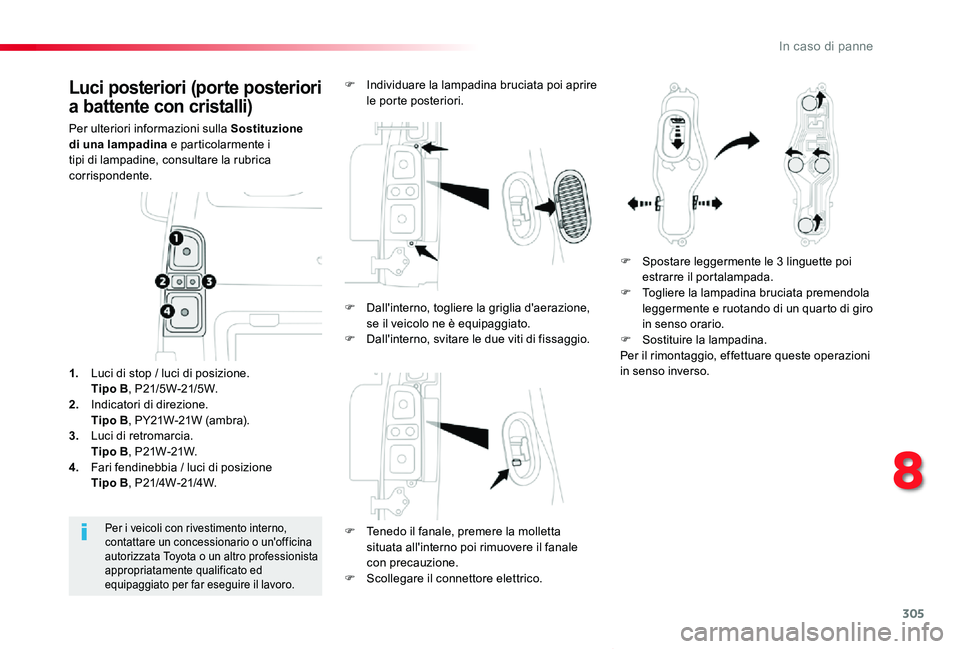

305
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
Luci posteriori (porte posteriori
a battente con cristalli)
Per ulteriori informazioni sulla Sostituzione di una lampadina e particolarmente i tipi di lampadine, consultare la rubrica corrispondente.
F Tenedo il fanale, premere la molletta
situata all'interno poi rimuovere il fanale con precauzione.F Scollegare il connettore elettrico.
Per i veicoli con rivestimento interno, contattare un concessionario o un'officina autorizzata Toyota o un altro professionista appropriatamente qualificato ed equipaggiato per far eseguire il lavoro.
1. Luci di stop / luci di posizione. Tipo B, P21/5W-21/5W.2. Indicatori di direzione. Tipo B, PY21W-21W (ambra).3. Luci di retromarcia. Tipo B, P21W-21W.4. Fari fendinebbia / luci di posizione Tipo B, P21/4W-21/4W.
F Individuare la lampadina bruciata poi aprire le porte posteriori.
F Spostare leggermente le 3 linguette poi estrarre il portalampada.F Togliere la lampadina bruciata premendola leggermente e ruotando di un quarto di giro in senso orario.F Sostituire la lampadina.Per il rimontaggio, effettuare queste operazioni in senso inverso.
F Dall'interno, togliere la griglia d'aerazione, se il veicolo ne è equipaggiato.F Dall'interno, svitare le due viti di fissaggio.
8
In caso di panne

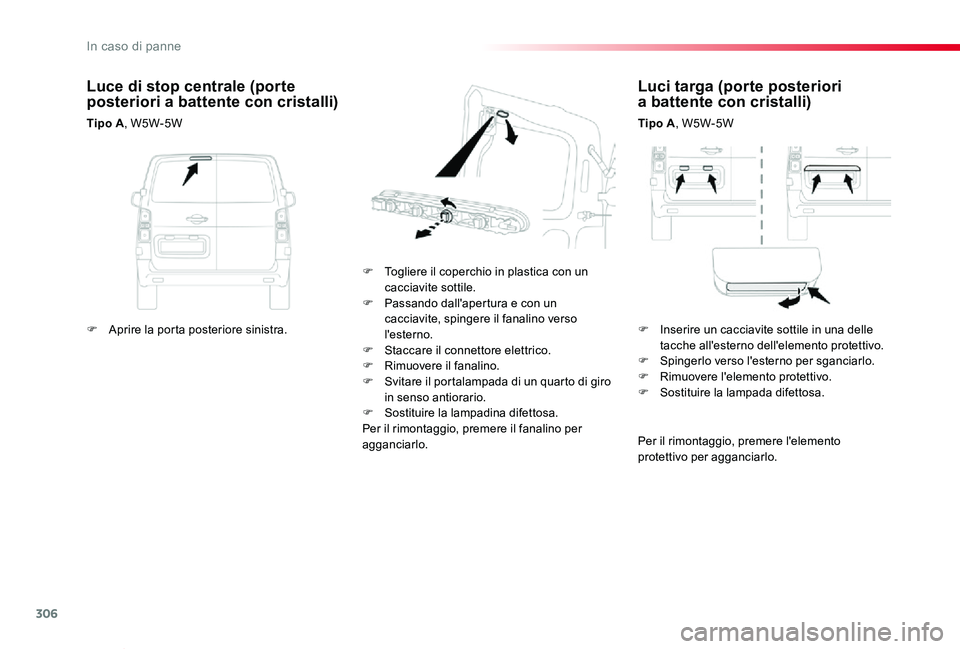

306
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
Luci targa (porte posteriori a battente con cristalli)
Tipo A, W5W-5W
F Togliere il coperchio in plastica con un cacciavite sottile.F Passando dall'apertura e con un cacciavite, spingere il fanalino verso l'esterno.F Staccare il connettore elettrico.F Rimuovere il fanalino.F Svitare il portalampada di un quarto di giro in senso antiorario.F Sostituire la lampadina difettosa.Per il rimontaggio, premere il fanalino per agganciarlo.
Luce di stop centrale (porte posteriori a battente con cristalli)
Tipo A, W5W-5W
Per il rimontaggio, premere l'elemento protettivo per agganciarlo.
F Aprire la porta posteriore sinistra.F Inserire un cacciavite sottile in una delle tacche all'esterno dell'elemento protettivo.F Spingerlo verso l'esterno per sganciarlo.F Rimuovere l'elemento protettivo.F Sostituire la lampada difettosa.
In caso di panne

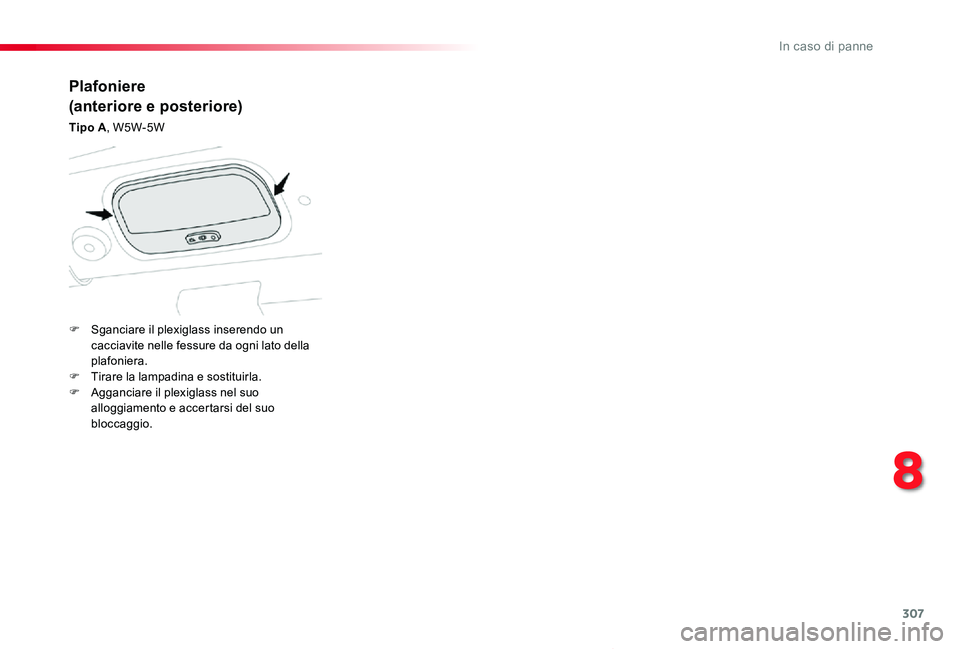

307
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
Plafoniere
(anteriore e posteriore)
Tipo A, W5W-5W
F Sganciare il plexiglass inserendo un cacciavite nelle fessure da ogni lato della plafoniera.F Tirare la lampadina e sostituirla.F Agganciare il plexiglass nel suo alloggiamento e accertarsi del suo bloccaggio.
8
In caso di panne

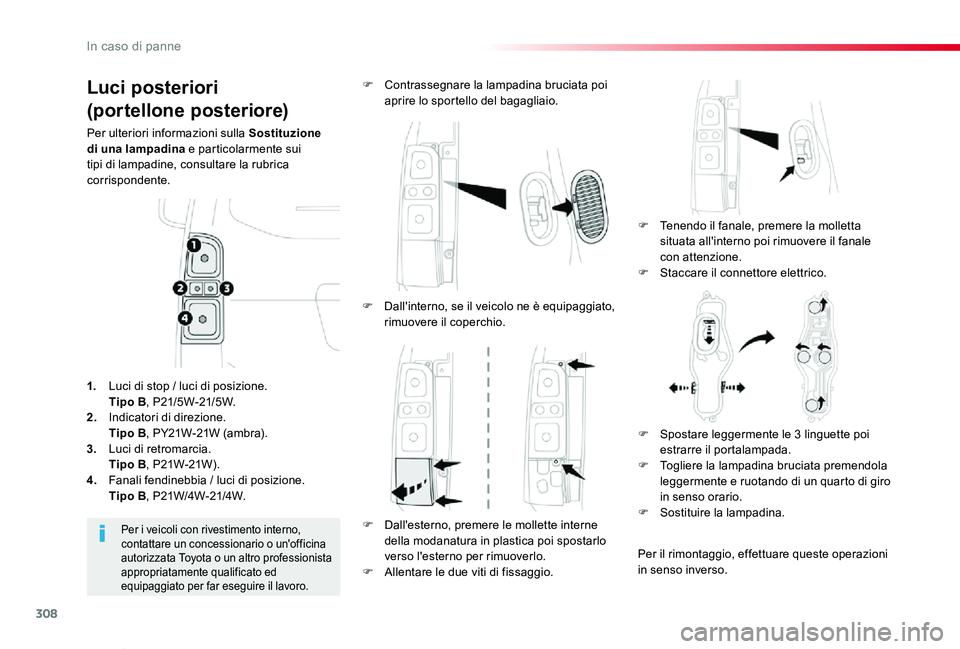

308
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
Luci posteriori
(portellone posteriore)
Per ulteriori informazioni sulla Sostituzione di una lampadina e particolarmente sui tipi di lampadine, consultare la rubrica corrispondente.
F Tenendo il fanale, premere la molletta situata all'interno poi rimuovere il fanale
con attenzione.F Staccare il connettore elettrico.
F Contrassegnare la lampadina bruciata poi aprire lo sportello del bagagliaio.
Per i veicoli con rivestimento interno, contattare un concessionario o un'officina autorizzata Toyota o un altro professionista appropriatamente qualificato ed equipaggiato per far eseguire il lavoro.
1. Luci di stop / luci di posizione. Tipo B, P21/5W-21/5W.2. Indicatori di direzione. Tipo B, PY21W-21W (ambra).
3. Luci di retromarcia. Tipo B, P21W-21W ).4. Fanali fendinebbia / luci di posizione. Tipo B, P21W/4W-21/4W.
F Dall'interno, se il veicolo ne è equipaggiato, rimuovere il coperchio.
F Dall'esterno, premere le mollette interne della modanatura in plastica poi spostarlo verso l'esterno per rimuoverlo.F Allentare le due viti di fissaggio.
F Spostare leggermente le 3 linguette poi estrarre il portalampada.F Togliere la lampadina bruciata premendola leggermente e ruotando di un quarto di giro in senso orario.F Sostituire la lampadina.
Per il rimontaggio, effettuare queste operazioni in senso inverso.
In caso di panne

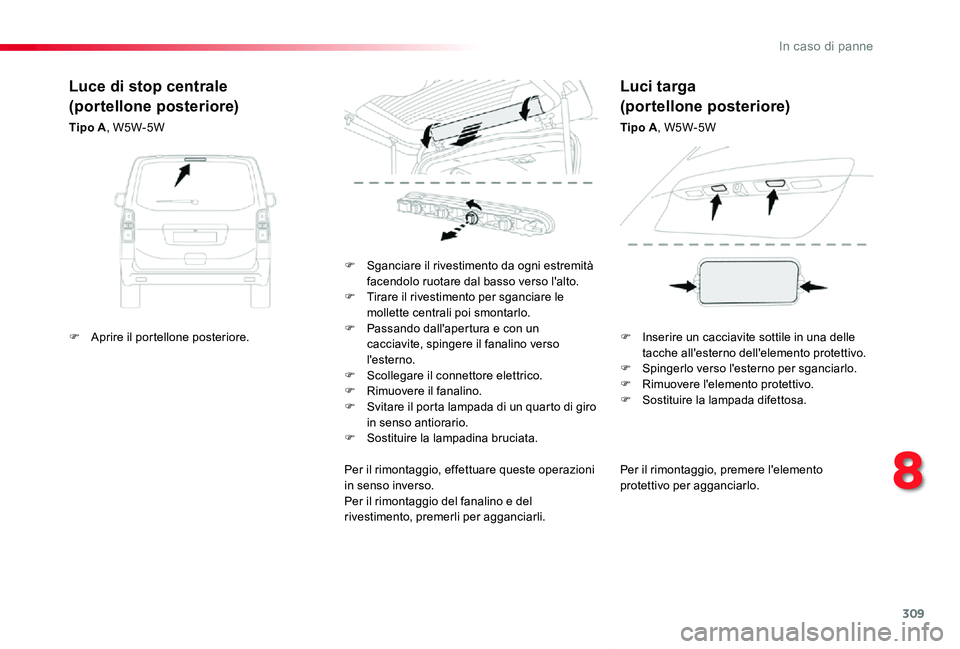

309
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
Per il rimontaggio, premere l'elemento protettivo per agganciarlo.
F Sganciare il rivestimento da ogni estremità facendolo ruotare dal basso verso l'alto.F Tirare il rivestimento per sganciare le mollette centrali poi smontarlo.F Passando dall'apertura e con un cacciavite, spingere il fanalino verso l'esterno.F Scollegare il connettore elettrico.F Rimuovere il fanalino.F Svitare il porta lampada di un quarto di giro in senso antiorario.F Sostituire la lampadina bruciata.
Per il rimontaggio, effettuare queste operazioni in senso inverso.Per il rimontaggio del fanalino e del rivestimento, premerli per agganciarli.
Luce di stop centrale
(portellone posteriore)
Tipo A, W5W-5W
Luci targa
(portellone posteriore)
Tipo A, W5W-5W
F Aprire il portellone posteriore.F Inserire un cacciavite sottile in una delle tacche all'esterno dell'elemento protettivo.F Spingerlo verso l'esterno per sganciarlo.F Rimuovere l'elemento protettivo.F Sostituire la lampada difettosa.
8
