290
Proace Verso_sk_Chap08_En-cas-de-panne_ed01-2019

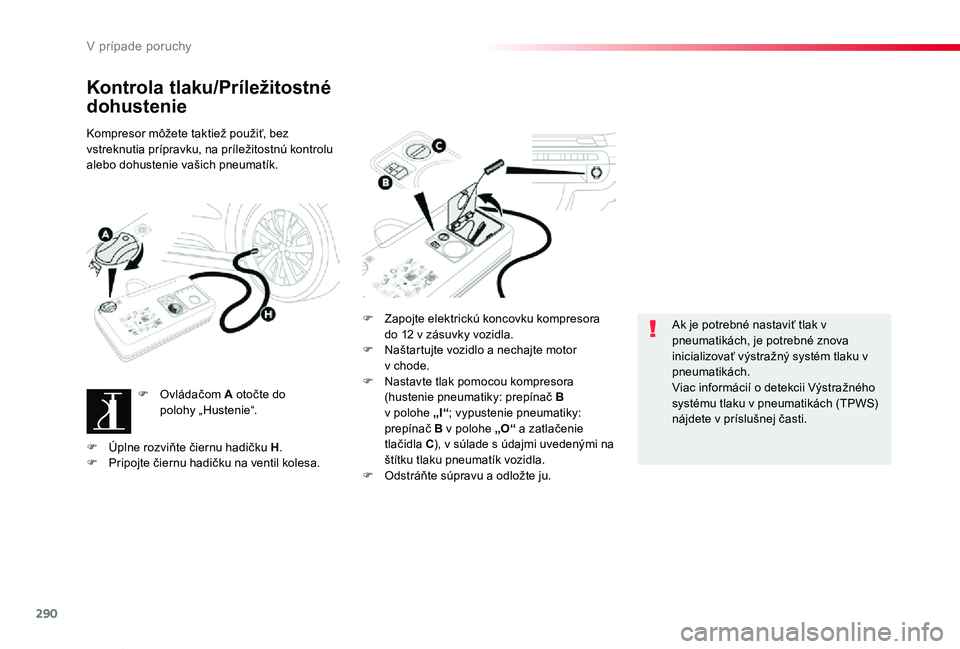

Kontrola tlaku/Príležitostné
dohustenie
Kompresor môžete taktiež použiť, bez vstreknutia prípravku, na príležitostnú kontrolu alebo dohustenie vašich pneumatík.
F Ovládačom A otočte do polohy „Hustenie“.
F Zapojte elektrickú koncovku kompresora do 12 v zásuvky vozidla.F Naštartujte vozidlo a nechajte motor v chode.F Nastavte tlak pomocou kompresora (hustenie pneumatiky: prepínač B v polohe „I“; vypustenie pneumatiky: prepínač B v polohe „O“ a zatlačenie tlačidla C), v súlade s údajmi uvedenými na štítku tlaku pneumatík vozidla.F Odstráňte súpravu a odložte ju.
Ak je potrebné nastaviť tlak v pneumatikách, je potrebné znova inicializovať výstražný systém tlaku v pneumatikách.Viac informácií o detekcii Výstražného systému tlaku v pneumatikách (TPWS) nájdete v príslušnej časti.
F Úplne rozviňte čiernu hadičku H.F Pripojte čiernu hadičku na ventil kolesa.
V pr

291
Proace Verso_sk_Chap08_En-cas-de-panne_ed01-2019

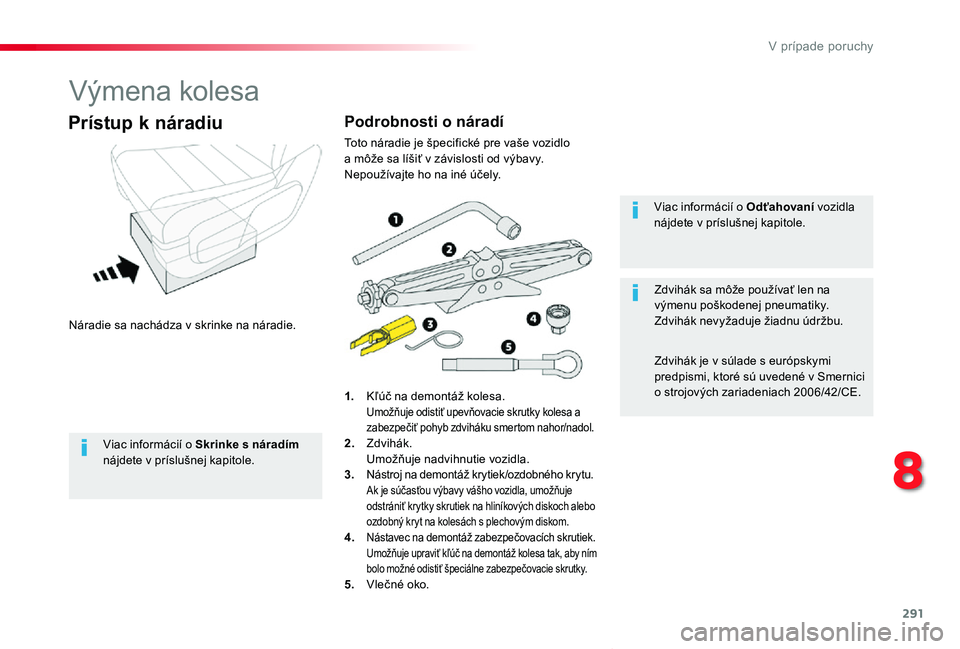

Výmena kolesa
Náradie sa nachádza v skrinke na náradie.
Prístup k náradiu
1. Kľúč na demontáž kolesa. Umožňuje odistiť upevňovacie skrutky kolesa a zabezpečiť pohyb zdviháku smertom nahor/nadol.2. Zdvihák.
Umožňuje nadvihnutie vozidla.3. Nástroj na demontáž krytiek /ozdobného krytu. Ak je súčasťou výbavy vášho vozidla, umožňuje odstrániť krytky skrutiek na hliníkových diskoch alebo ozdobný kryt na kolesách s plechovým diskom.4. Nástavec na demontáž zabezpečovacích skrutiek. Umožňuje upraviť kľúč na demontáž kolesa tak, aby ním bolo možné odistiť špeciálne zabezpečovacie skrutky.5. Vlečné oko.
Viac informácií o Odťahovaní vozidla nájdete v príslušnej kapitole.
Zdvihák sa môže používať len na výmenu poškodenej pneumatiky.Zdvihák nevyžaduje žiadnu údržbu.
Zdvihák je v súlade s európskymi predpismi, ktoré sú uvedené v Smernici o strojových zariadeniach 2006/42/CE.
Podrobnosti o náradí
Toto náradie je špecifické pre vaše vozidlo a môže sa líšiť v závislosti od výbavy. Nepoužívajte ho na iné účely.
Viac informácií o Skrinke s náradím nájdete v príslušnej kapitole.
8
V prípade poruchy

292
Proace Verso_sk_Chap08_En-cas-de-panne_ed01-2019

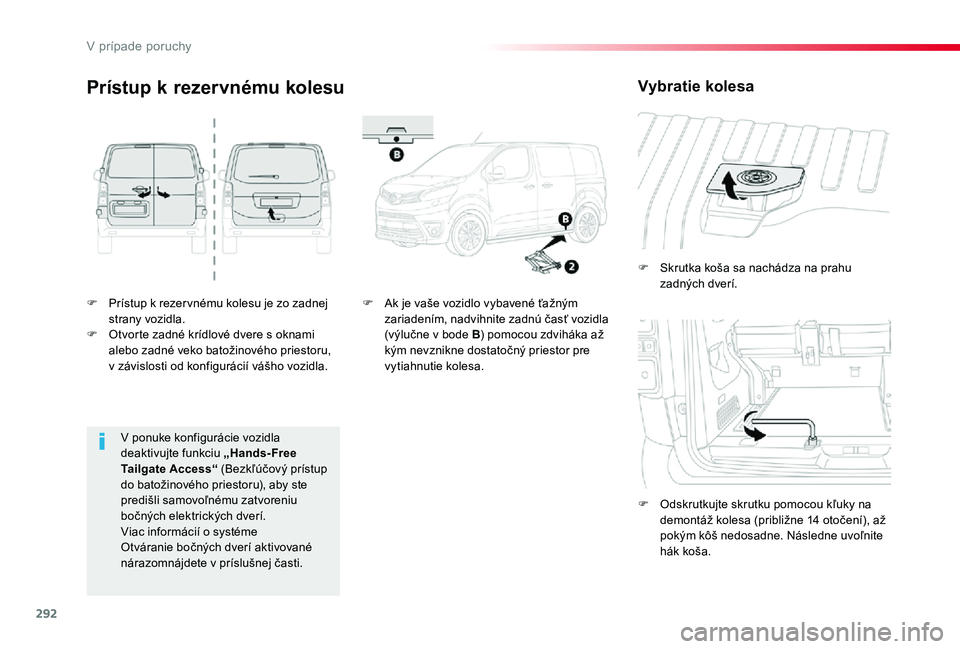

F Prístup k rezer vnému kolesu je zo zadnej strany vozidla.F Otvorte zadné krídlové dvere s oknami alebo zadné veko batožinového priestoru, v závislosti od konfigurácií vášho vozidla.
F Skrutka koša sa nachádza na prahu zadných dverí.
F Odskrutkujte skrutku pomocou kľuky na demontáž kolesa (približne 14 otočení), až pokým kôš nedosadne. Následne uvoľnite hák koša.
Prístup k rezervnému kolesu
F Ak je vaše vozidlo vybavené ťažným zariadením, nadvihnite zadnú časť vozidla (výlučne v bode B) pomocou zdviháka až kým nevznikne dostatočný priestor pre vytiahnutie kolesa.
Vybratie kolesa
V ponuke konfigurácie vozidla deaktivujte funkciu „Hands-Free Tailgate Access“ (Bezkľúčový prístup do batožinového priestoru), aby ste predišli samovoľnému zatvoreniu bočných elektrických dverí.Viac informácií o systéme
Otváranie bočných dverí aktivované nárazomnájdete v príslušnej časti.
V prípade poruchy

293
Proace Verso_sk_Chap08_En-cas-de-panne_ed01-2019
F Kôš uvoľnite z háku a rezer vné koleso položte ku kolesu, ktoré potrebujete v ymeniť.
Uloženie kolesa na pôvodné miesto
F Umiestnite koleso oproti košu.F Koleso postupne nadvihnite na kôš striedavými pohybmi zľava doprava, až kým nebude možné uvoľniť upevňovaciu zónu háka.F Zaistite kôš pomocou háka a následne zaskrutkujte skrutku pomocou kľuky na demontáž kolesa až po úplné zablokovanie s k r u t k y.
8
V prípade poruchy

294
Proace Verso_sk_Chap08_En-cas-de-panne_ed01-2019

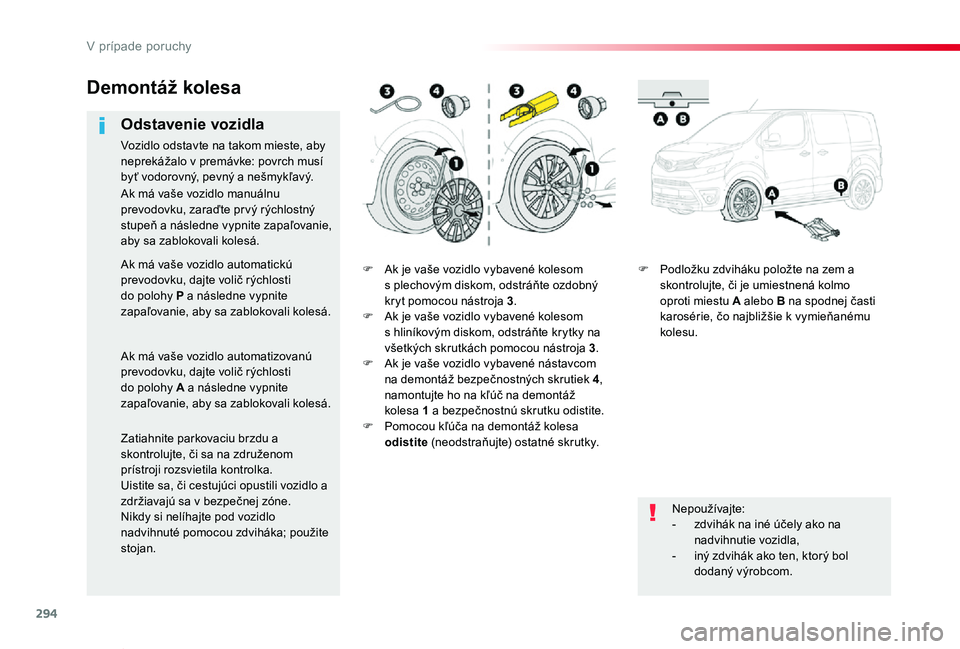

F Ak je vaše vozidlo vybavené kolesom s plechovým diskom, odstráňte ozdobný kryt pomocou nástroja 3.F Ak je vaše vozidlo vybavené kolesom s hliníkovým diskom, odstráňte krytky na všetkých skrutkách pomocou nástroja 3.F Ak je vaše vozidlo vybavené nástavcom na demontáž bezpečnostných skrutiek 4, namontujte ho na kľúč na demontáž kolesa 1 a bezpečnostnú skrutku odistite.F Pomocou kľúča na demontáž kolesa odistite (neodstraňujte) ostatné skrutky.
F Podložku zdviháku položte na zem a skontrolujte, či je umiestnená kolmo oproti miestu A alebo B na spodnej časti karosérie, čo najbližšie k vymieňanému kolesu.
Demontáž kolesa
Odstavenie vozidla
Vozidlo odstavte na takom mieste, aby neprekážalo v premávke: povrch musí byť vodorovný, pevný a nešmykľavý.
Nepoužívajte:- zdvihák na iné účely ako na nadvihnutie vozidla,
- iný zdvihák ako ten, ktorý bol dodaný výrobcom.
Ak má vaše vozidlo manuálnu prevodovku, zaraďte pr vý rýchlostný stupeň a následne vypnite zapaľovanie, aby sa zablokovali kolesá.
Ak má vaše vozidlo automatickú prevodovku, dajte volič rýchlosti do polohy P a následne vypnite zapaľovanie, aby sa zablokovali kolesá.
Ak má vaše vozidlo automatizovanú prevodovku, dajte volič rýchlosti do polohy A a následne vypnite zapaľovanie, aby sa zablokovali kolesá.
Zatiahnite parkovaciu brzdu a
skontrolujte, či sa na združenom prístroji rozsvietila kontrolka.Uistite sa, či cestujúci opustili vozidlo a zdržiavajú sa v bezpečnej zóne.Nikdy si nelíhajte pod vozidlo nadvihnuté pomocou zdviháka; použite stojan.
V prípade poruchy

295
Proace Verso_sk_Chap08_En-cas-de-panne_ed01-2019
Dbajte na to, aby bol zdvihák v stabilnej polohe. V prípade klzkého alebo nestabilného povrchu hrozí riziko pošmyknutia alebo zrútenia zdviháka - Riziko poranenia!Dbajte na správne umiestnenie zdviháku výhradne na miesta A alebo B pod vozidlom. Skontrolujte, či je oporná zóna vozidla správne vycentrovaná na hlavici zdviháka. V opačnom prípade hrozí riziko poškodenia vozidla a/alebo môže dôjsť k zrúteniu zdviháka - Riziko poranenia!
F Odstráňte skrutky a odložte ich na čisté miesto.F Uvoľnite koleso.
F Rozložte zdvihák 2 pomocou kruhového ovládača tak, aby sa jeho hlavica dotýkala použitého miesta A alebo B; oporná zóna A alebo B vozidla musí správne dosadnúť na strednú časť hlavice zdviháka.
F Nadvihnite vozidlo pomocou kľúča na demontáž kolesa 1 do výšky, ktorá umožní jednoduché založenie rezer vného kolesa (nepoškodeného).
8
V prípade poruchy

296
Proace Verso_sk_Chap08_En-cas-de-panne_ed01-2019

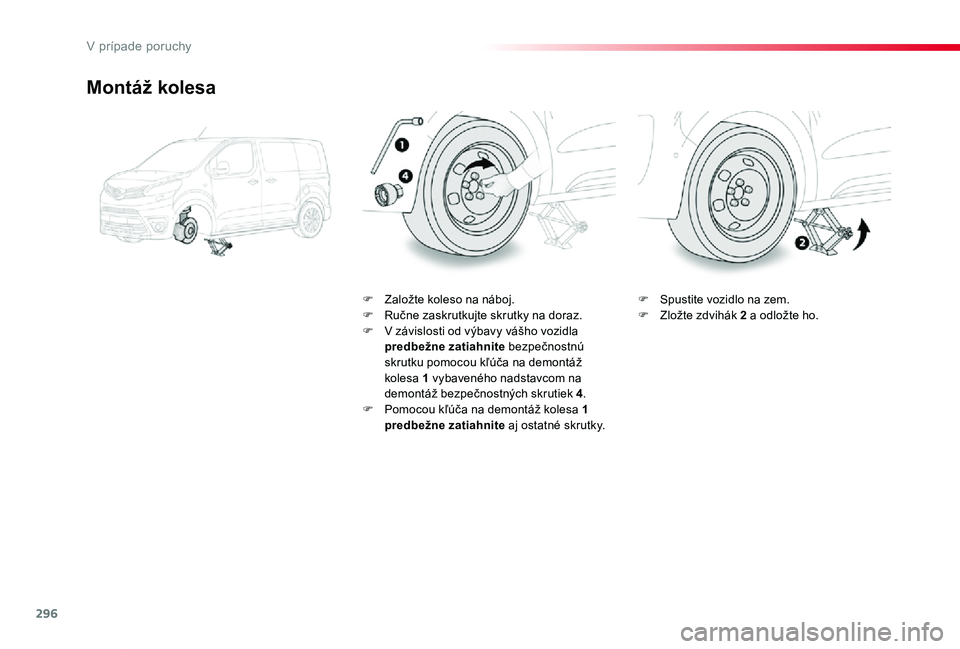

Montáž kolesa
F Založte koleso na náboj.F Ručne zaskrutkujte skrutky na doraz.F V závislosti od výbavy vášho vozidla predbežne zatiahnite bezpečnostnú skrutku pomocou kľúča na demontáž kolesa 1 vybaveného nadstavcom na demontáž bezpečnostných skrutiek 4.F Pomocou kľúča na demontáž kolesa 1 predbežne zatiahnite aj ostatné skrutky.
F Spustite vozidlo na zem.F Zložte zdvihák 2 a odložte ho.
V prípade poruchy

297
Proace Verso_sk_Chap08_En-cas-de-panne_ed01-2019

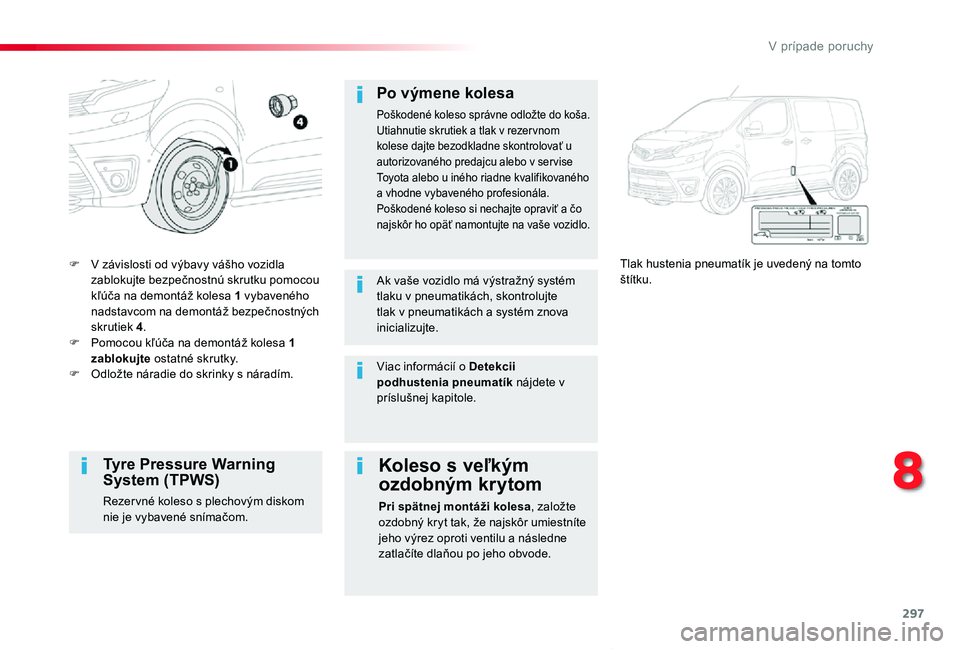

F V závislosti od výbavy vášho vozidla zablokujte bezpečnostnú skrutku pomocou kľúča na demontáž kolesa 1 vybaveného nadstavcom na demontáž bezpečnostných skrutiek 4.F Pomocou kľúča na demontáž kolesa 1 zablokujte o st at n é s k r u t k y.F Odložte náradie do skrinky s náradím.
Tlak hustenia pneumatík je uvedený na tomto štítku.
Po výmene kolesa
Poškodené koleso správne odložte do koša.Utiahnutie skrutiek a tlak v rezer vnom kolese dajte bezodkladne skontrolovať u autorizovaného predajcu alebo v ser vise Toyota alebo u iného riadne kvalifikovaného a vhodne vybaveného profesionála.Poškodené koleso si nechajte opraviť a čo najskôr ho opäť namontujte na vaše vozidlo.
Ak vaše vozidlo má výstražný systém tlaku v pneumatikách, skontrolujte tlak v pneumatikách a systém znova inicializujte.
Tyre Pressure Warning System (TPWS)
Rezer vné koleso s plechovým diskom nie je vybavené snímačom.
Koleso s veľkým
ozdobným krytom
Pri spätnej montáži kolesa, založte ozdobný kryt tak, že najskôr umiestníte jeho výrez oproti ventilu a následne
zatlačíte dlaňou po jeho obvode.
Viac informácií o Detekcii podhustenia pneumatík nájdete v príslušnej kapitole.
8
V prípade poruchy

298
Proace Verso_sk_Chap08_En-cas-de-panne_ed01-2019

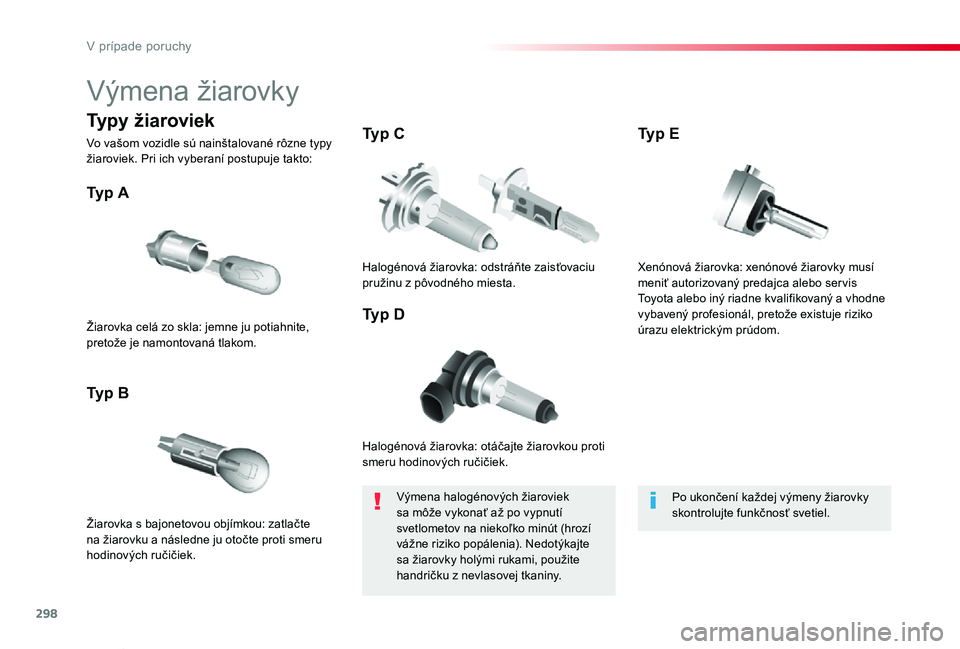

Výmena žiarovky
Halogénová žiarovka: otáčajte žiarovkou proti smeru hodinových ručičiek.
Ty p A
Žiarovka s bajonetovou objímkou: zatlačte na žiarovku a následne ju otočte proti smeru hodinových ručičiek.
Ty p B
Ty p C
Ty p DŽiarovka celá zo skla: jemne ju potiahnite, pretože je namontovaná tlakom.
Halogénová žiarovka: odstráňte zaisťovaciu pružinu z pôvodného miesta.
Výmena halogénových žiaroviek sa môže vykonať až po vypnutí svetlometov na niekoľko minút (hrozí vážne riziko popálenia). Nedotýkajte sa žiarovky holými rukami, použite handričku z nevlasovej tkaniny.
Po ukončení každej výmeny žiarovky skontrolujte funkčnosť svetiel.
Typy žiaroviek
Vo vašom vozidle sú nainštalované rôzne typy žiaroviek. Pri ich vyberaní postupuje takto:
Xenónová žiarovka: xenónové žiarovky musí meniť autorizovaný predajca alebo ser vis Toyota alebo iný riadne kvalifikovaný a vhodne vybavený profesionál, pretože existuje riziko úrazu elektrickým prúdom.
Ty p E
V pr

299
Proace Verso_sk_Chap08_En-cas-de-panne_ed01-2019

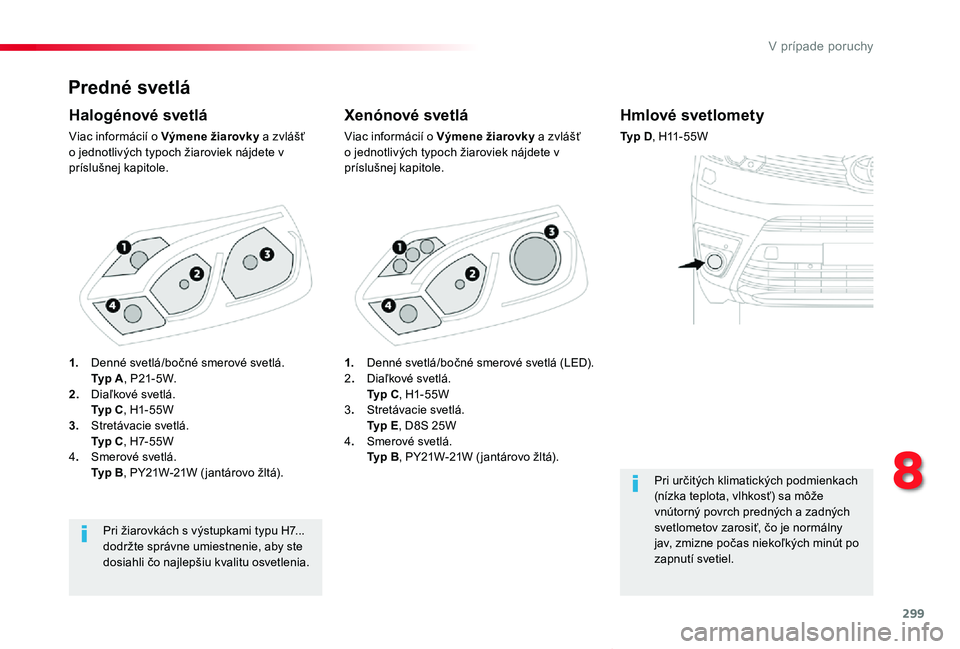

Predné svetlá
Xenónové svetlá
Viac informácií o Výmene žiarovky a zvlášť o jednotlivých typoch žiaroviek nájdete v príslušnej kapitole.
Halogénové svetlá
Viac informácií o Výmene žiarovky a zvlášť o jednotlivých typoch žiaroviek nájdete v príslušnej kapitole.
Pri žiarovkách s výstupkami typu H7... dodržte správne umiestnenie, aby ste dosiahli čo najlepšiu kvalitu osvetlenia.
Hmlové svetlomety
Ty p D, H11-55W
Pri určitých klimatických podmienkach (nízka teplota, vlhkosť) sa môže vnútorný povrch predných a zadných svetlometov zarosiť, čo je normálny jav, zmizne počas niekoľkých minút po
zapnutí svetiel.
1. Denné svetlá/bočné smerové svetlá (LED).2. Diaľkové svetlá. Ty p C, H1-55W3. Stretávacie svetlá. Ty p E, D8S 25W4. Smerové svetlá. Ty p B, PY21W-21W ( jantárovo žltá).
1. Denné svetlá/bočné smerové svetlá. Ty p A, P 21- 5 W.2. Diaľkové svetlá. Ty p C, H1-55W3. Stretávacie svetlá. Ty p C, H7-55W4. Smerové svetlá. Ty p B, PY21W-21W ( jantárovo žltá).
