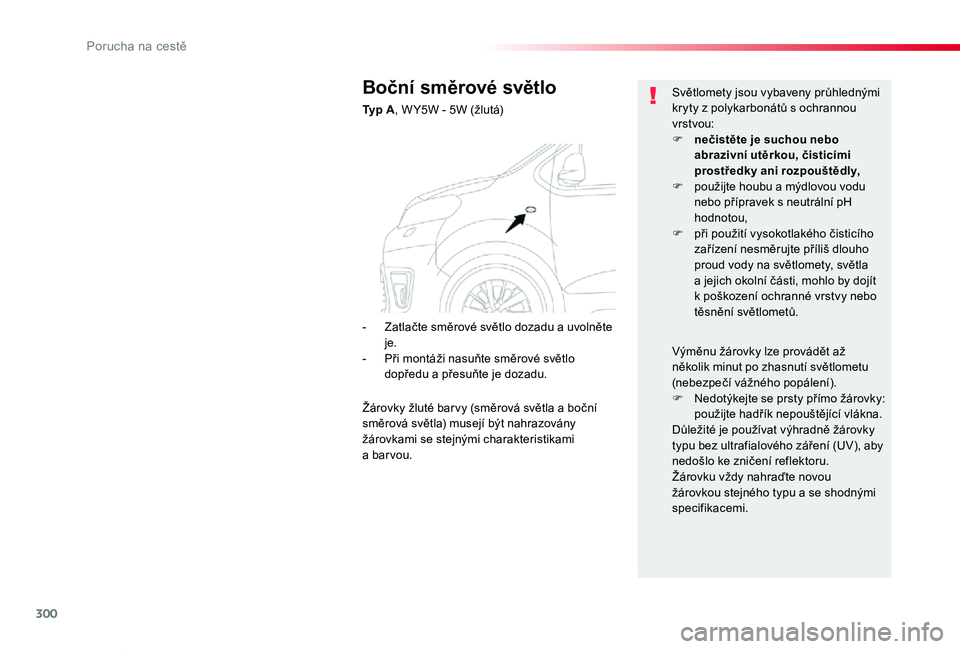

Boční směrové světlo
Ty p A, W Y5W - 5W (žlutá)
Světlomety jsou vybaveny průhlednými kryty z polykarbonátů s ochrannou vrstvou:F nečistěte je suchou nebo abrazivní utěrkou, čisticími prostředky ani rozpouštědly,F použijte houbu a mýdlovou vodu nebo přípravek s neutrální pH hodnotou,F při použití vysokotlakého čisticího zařízení nesměrujte příliš dlouho proud vody na světlomety, světla a jejich okolní části, mohlo by dojít k poškození ochranné vrstvy nebo těsnění světlometů.
Výměnu žárovky lze provádět až několik minut po zhasnutí světlometu (nebezpečí vážného popálení).F Nedotýkejte se prsty přímo žárovky: použijte hadřík nepouštějící vlákna.Důležité je používat výhradně žárovky typu bez ultrafialového záření (UV), aby nedošlo ke zničení reflektoru.Žárovku vždy nahraďte novou žárovkou stejného typu a se shodnými specifikacemi.
- Zatlačte směrové světlo dozadu a uvolněte je.- Při montáži nasuňte směrové světlo dopředu a přesuňte je dozadu.
Žárovky žluté bar vy (směrová světla a boční směrová světla) musejí být nahrazovány žárovkami se stejnými charakteristikami
a bar vou.
Porucha na cestě

301
Proace verso_cs_Chap08_En-cas-de-panne_ed01-2019
Při montáži konektoru a žárovky světlometu ustavte celek správně do jeho polohy, až do zacvaknutí zajištění.

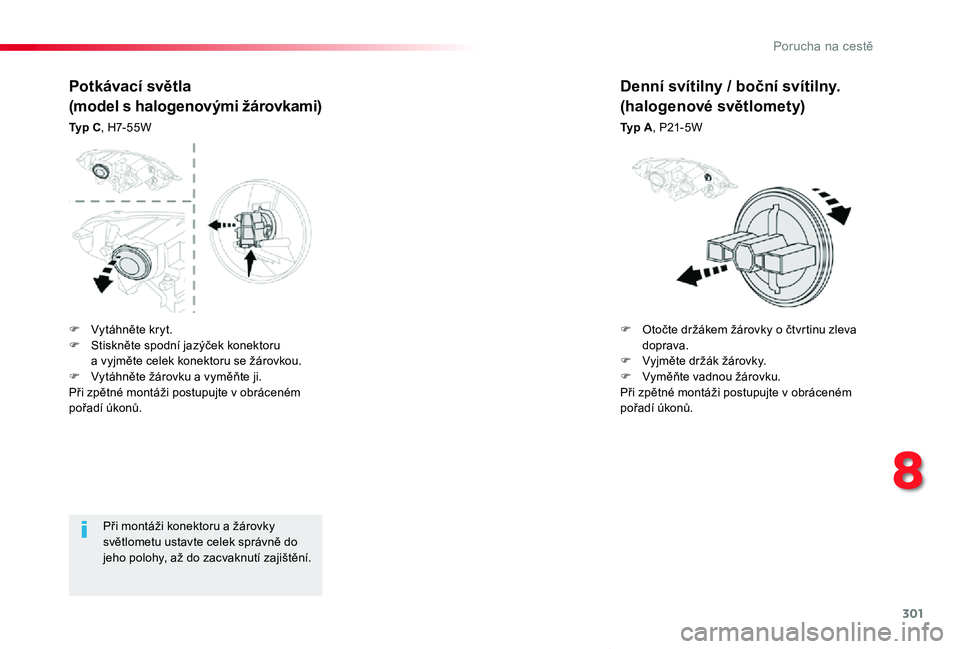

Potkávací světla
(model s halogenovými žárovkami)
Ty p C, H7-55W
Denní svítilny / boční svítilny.
(halogenové světlomety)
Ty p A, P21-5W
F Vytáhněte kryt. F Stiskněte spodní jazýček konektoru a vyjměte celek konektoru se žárovkou.F Vytáhněte žárovku a vyměňte ji.Při zpětné montáži postupujte v obráceném pořadí úkonů.
F Otočte držákem žárovky o čtvrtinu zleva doprava.F Vyjměte držák žárovky.F Vyměňte vadnou žárovku. Při zpětné montáži postupujte v obráceném pořadí úkonů.
8
Porucha na cestě

302
Proace verso_cs_Chap08_En-cas-de-panne_ed01-2019
Dejte pozor na zónu nacházející se za pravým světlem (po směru vozidla), která může být horká - hrozí nebezpečí popálení (potrubí vývodu plynů).
Zrychlené blikání kontrolky směrových světel (levé či pravé) znamená poruchu žárovky na příslušné straně.
Směrová světla
(halogenové světlomety)
Ty p B, PY21W-21W (žlutá)

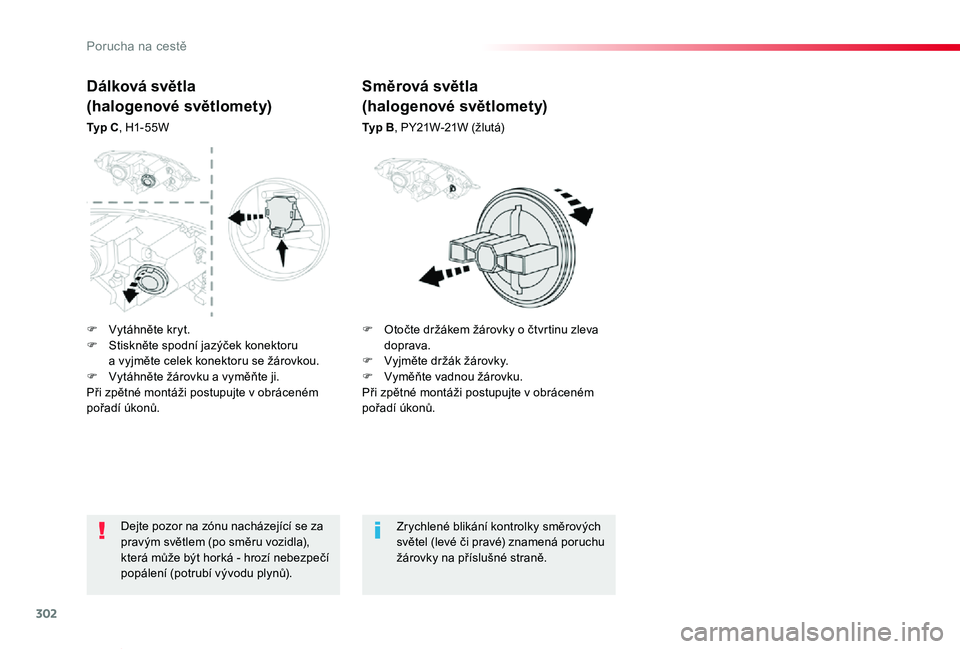

Dálková světla
(halogenové světlomety)
Ty p C, H1-55W
F Vytáhněte kryt. F Stiskněte spodní jazýček konektoru a vyjměte celek konektoru se žárovkou.F Vytáhněte žárovku a vyměňte ji.Při zpětné montáži postupujte v obráceném pořadí úkonů.
F Otočte držákem žárovky o čtvrtinu zleva doprava.F Vyjměte držák žárovky.F Vyměňte vadnou žárovku.Při zpětné montáži postupujte v obráceném pořadí úkonů.
Porucha na cestě

303
Proace verso_cs_Chap08_En-cas-de-panne_ed01-2019

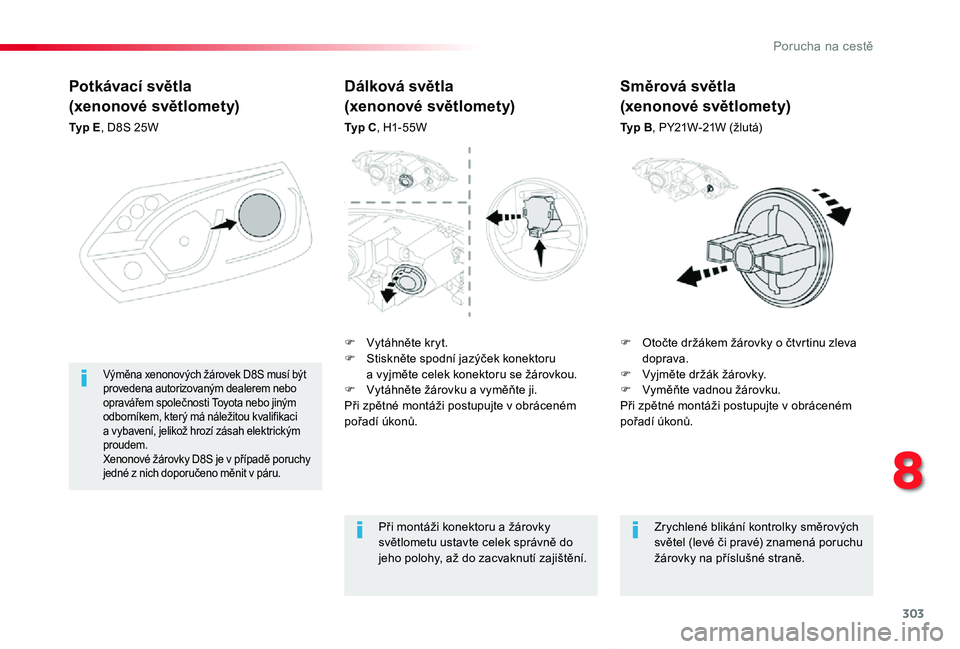

Potkávací světla
(xenonové světlomety)
Typ E, D8S 25W
F Otočte držákem žárovky o čtvrtinu zleva doprava.F Vyjměte držák žárovky.F Vyměňte vadnou žárovku.Při zpětné montáži postupujte v obráceném pořadí úkonů.
Výměna xenonových žárovek D8S musí být provedena autorizovaným dealerem nebo opravářem společnosti Toyota nebo jiným odborníkem, který má náležitou kvalifikaci a vybavení, jelikož hrozí zásah elektrickým proudem.Xenonové žárovky D8S je v případě poruchy jedné z nich doporučeno měnit v páru.
Dálková světla
(xenonové světlomety)
Ty p C, H1-55W
Při montáži konektoru a žárovky světlometu ustavte celek správně do jeho polohy, až do zacvaknutí zajištění.
Zrychlené blikání kontrolky směrových světel (levé či pravé) znamená poruchu žárovky na příslušné straně.
Směrová světla
(xenonové světlomety)
Ty p B, PY21W-21W (žlutá)
F Vytáhněte kryt. F Stiskněte spodní jazýček konektoru a vyjměte celek konektoru se žárovkou.F Vytáhněte žárovku a vyměňte ji.Při zpětné montáži postupujte v obráceném pořadí úkonů.
8
Porucha na cestě

304
Proace verso_cs_Chap08_En-cas-de-panne_ed01-2019

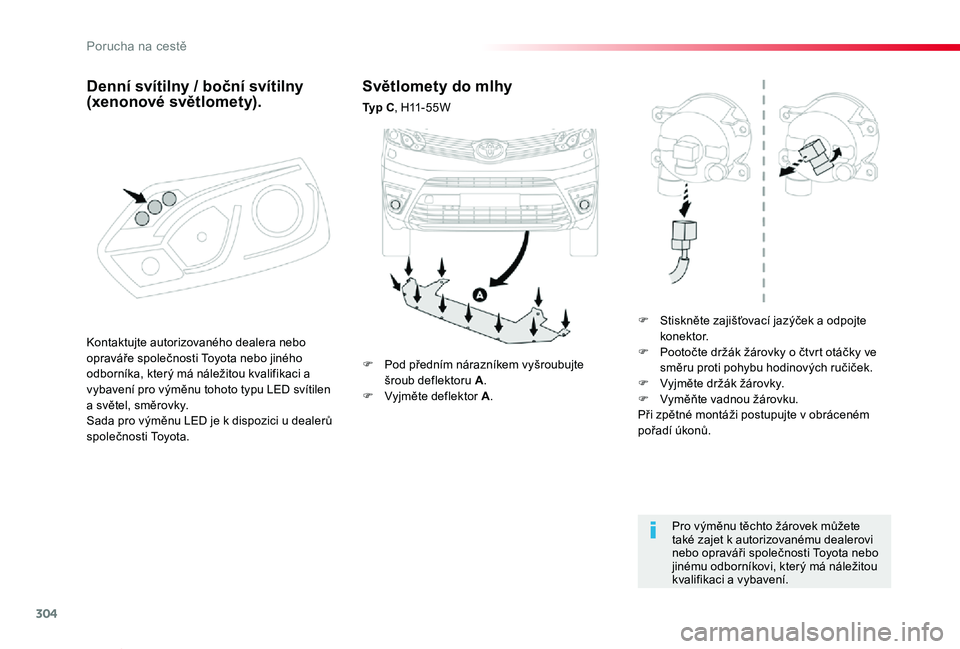

Světlomety do mlhy
Ty p C, H11-55W
F Stiskněte zajišťovací jazýček a odpojte konektor.F Pootočte držák žárovky o čtvrt otáčky ve směru proti pohybu hodinových ručiček.F Vyjměte držák žárovky.F Vyměňte vadnou žárovku.Při zpětné montáži postupujte v obráceném pořadí úkonů.
Pro výměnu těchto žárovek můžete také zajet k autorizovanému dealerovi nebo opraváři společnosti Toyota nebo jinému odborníkovi, který má náležitou kvalifikaci a vybavení.
F Pod předním nárazníkem vyšroubujte šroub deflektoru A.F Vyjměte deflektor A.
Kontaktujte autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení pro výměnu tohoto typu LED svítilen a světel, směrovky.Sada pro výměnu LED je k dispozici u dealerů společnosti Toyota.
Denní svítilny / boční svítilny (xenonové světlomety).
Porucha na cestě

305
Proace verso_cs_Chap08_En-cas-de-panne_ed01-2019

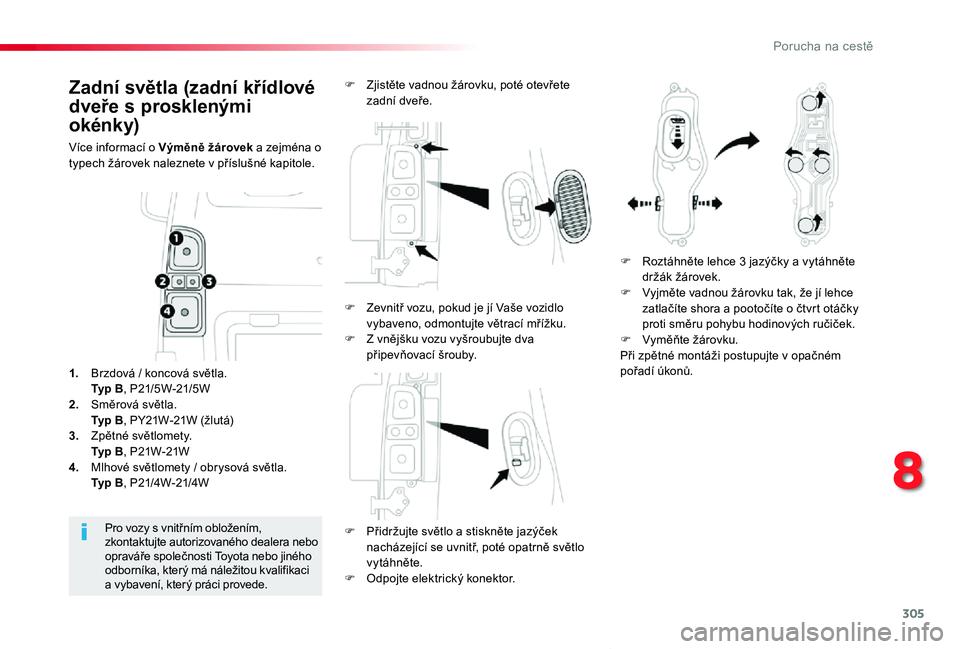

Zadní světla (zadní křídlové
dveře s prosklenými
okénky)
Více informací o Výměně žárovek a zejména o typech žárovek naleznete v příslušné kapitole.
F Přidržujte světlo a stiskněte jazýček
nacházející se uvnitř, poté opatrně světlo vytáhněte.F Odpojte elektrický konektor.
Pro vozy s vnitřním obložením, zkontaktujte autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení, který práci provede.
1. Brzdová / koncová světla. Ty p B, P21/5W-21/5W2. Směrová světla. Ty p B, PY21W-21W (žlutá)3. Zpětné světlomety. Ty p B, P21W-21W4. Mlhové světlomety / obrysová světla. Ty p B, P21/4W-21/4W
F Zjistěte vadnou žárovku, poté otevřete zadní dveře.
F Roztáhněte lehce 3 jazýčky a vytáhněte držák žárovek.F Vyjměte vadnou žárovku tak, že jí lehce zatlačíte shora a pootočíte o čtvrt otáčky proti směru pohybu hodinových ručiček.F Vyměňte žárovku.Při zpětné montáži postupujte v opačném pořadí úkonů.
F Zevnitř vozu, pokud je jí Vaše vozidlo vybaveno, odmontujte větrací mřížku.F Z vnějšku vozu vyšroubujte dva připevňovací šrouby.
8
Porucha na cestě

306
Proace verso_cs_Chap08_En-cas-de-panne_ed01-2019
Osvětlení poznávací značky (zadní křídlové dveře s prosklenými okénky)
Ty p A, W5W-5W
F Sejměte plastovou krytku pomocí tenkého šroubováku.F Přes vstupní otvor a s pomocí šroubováku vytlačte světlo směrem ven.F Odpojte elektrický konektor.F Vytáhněte světlo.F Vyšroubujte držák žárovky pootočením o čtvrt otáčky ve směru proti pohybu hodinových ručiček.F Vyměňte vadnou žárovku.Při zpětné montáži zacvakněte světlo zatlačením.

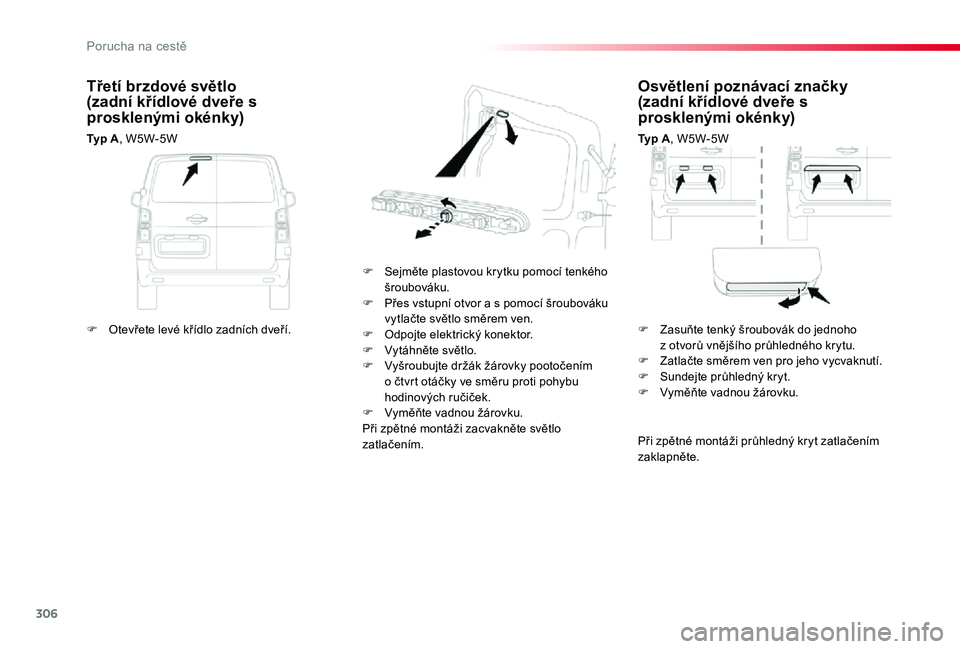

Třetí brzdové světlo (zadní křídlové dveře s prosklenými okénky)
Ty p A, W5W-5W
Při zpětné montáži průhledný kryt zatlačením zaklapněte.
F Otevřete levé křídlo zadních dveří.F Zasuňte tenký šroubovák do jednoho z otvorů vnějšího průhledného krytu.F Zatlačte směrem ven pro jeho vycvaknutí.F Sundejte průhledný kryt.F Vyměňte vadnou žárovku.
Porucha na cestě

307
Proace verso_cs_Chap08_En-cas-de-panne_ed01-2019
Stropní světla
(přední a zadní)
Ty p A, W5W-5W
F Vycvakněte průhledný kryt vložením šroubováku do otvorů na obou stranách stropního světla.F Vytáhněte žárovku a vyměňte ji.F Zacvakněte průhledný kryt do jeho uložení a ujistěte se o jeho zajištění.
8
Porucha na cestě

308
Proace verso_cs_Chap08_En-cas-de-panne_ed01-2019

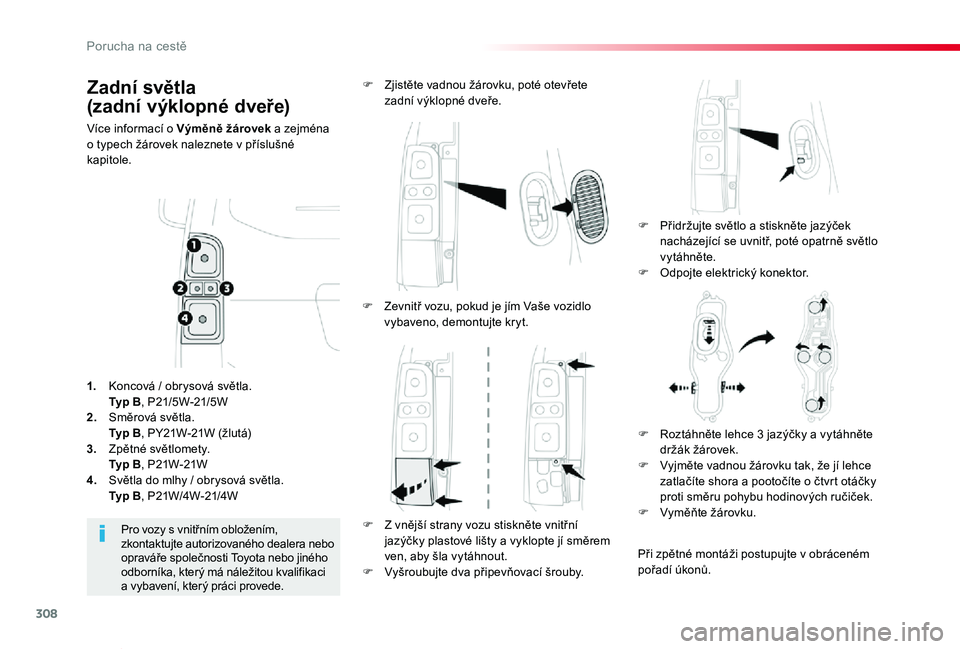

Zadní světla
(zadní výklopné dveře)
Více informací o Výměně žárovek a zejména o typech žárovek naleznete v příslušné kapitole.
F Přidržujte světlo a stiskněte jazýček nacházející se uvnitř, poté opatrně světlo
vytáhněte.F Odpojte elektrický konektor.
F Zjistěte vadnou žárovku, poté otevřete zadní výklopné dveře.
Pro vozy s vnitřním obložením, zkontaktujte autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení, který práci provede.
1. Koncová / obrysová světla. Ty p B, P21/5W-21/5W2. Směrová světla. Ty p B, PY21W-21W (žlutá)
3. Zpětné světlomety. Ty p B, P21W-21W4. Světla do mlhy / obrysová světla. Ty p B, P21W/4W-21/4W
F Zevnitř vozu, pokud je jím Vaše vozidlo vybaveno, demontujte kryt.
F Z vnější strany vozu stiskněte vnitřní jazýčky plastové lišty a vyklopte jí směrem ven, aby šla vytáhnout.F Vyšroubujte dva připevňovací šrouby.
F Roztáhněte lehce 3 jazýčky a vytáhněte držák žárovek.F Vyjměte vadnou žárovku tak, že jí lehce zatlačíte shora a pootočíte o čtvrt otáčky proti směru pohybu hodinových ručiček.F Vyměňte žárovku.
Při zpětné montáži postupujte v obráceném pořadí úkonů.
Porucha na cestě

309
Proace verso_cs_Chap08_En-cas-de-panne_ed01-2019
Při zpětné montáži průhledný kryt zatlačením zaklapněte.
F Vycvakněte obložení na obou koncích tak, že s ním otočíte zespoda nahoru.F Zatáhněte za obložení pro vycvaknutí středové příchytky, poté jej demontujte.F Přes vstupní otvor a s pomocí šroubováku vytlačte světlo směrem ven.F Odpojte elektrický konektor.F Vytáhněte světlo.F Vyšroubujte držák žárovky pootočením o čtvrt otáčky ve směru proti pohybu hodinových ručiček.F Vyměňte vadnou žárovku.
Při zpětné montáži postupujte v obráceném pořadí úkonů.Při zpětné montáži světla a obložení zatlačte seshora pro jeho zacvaknutí.

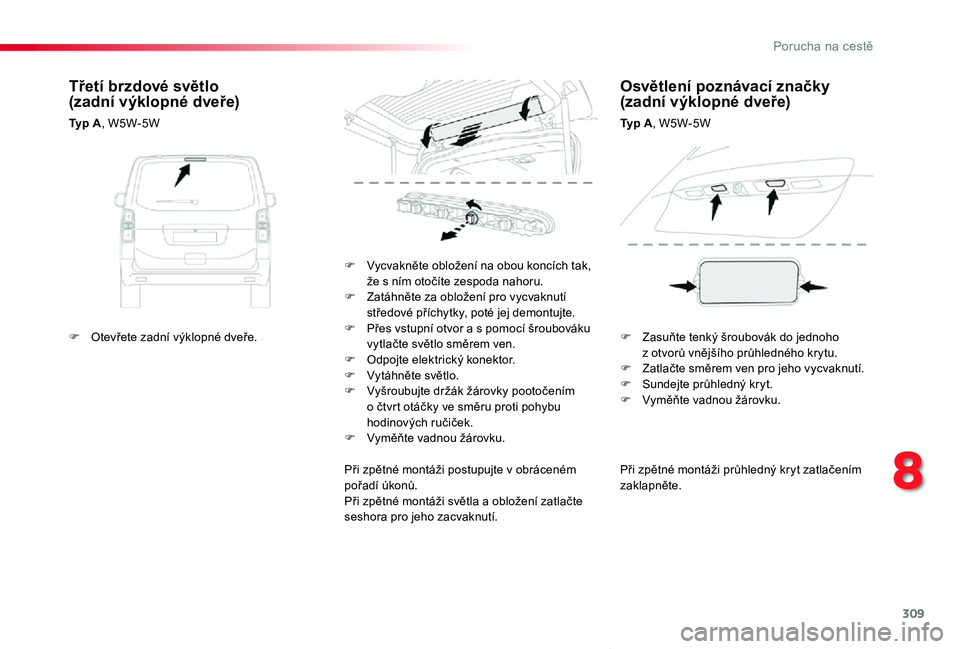

Třetí brzdové světlo (zadní výklopné dveře)
Ty p A, W5W-5W
Osvětlení poznávací značky (zadní výklopné dveře)
Ty p A, W5W-5W
F Otevřete zadní výklopné dveře.F Zasuňte tenký šroubovák do jednoho z otvorů vnějšího průhledného krytu.F Zatlačte směrem ven pro jeho vycvaknutí.F Sundejte průhledný kryt.F Vyměňte vadnou žárovku.
8
