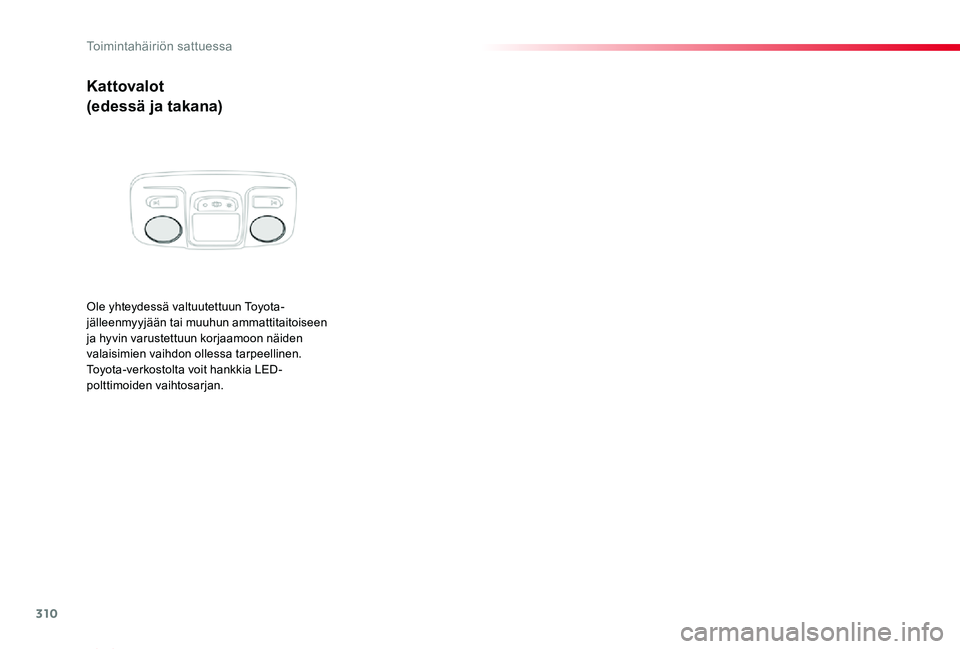

Kattovalot
(edessä ja takana)
Ole yhteydessä valtuutettuun Toyota-jälleenmyyjään tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon näiden valaisimien vaihdon ollessa tarpeellinen.Toyota-verkostolta voit hankkia LED-polttimoiden vaihtosarjan.
Toimintahäiriön sattuessa

311
ProaceVerso_fi_Chap08_En-cas-de-panne_ed01-2019
F Irrota kansi kiinnikkeistä vetämällä vasemmalta ylhäältä ja sitten oikealta.F Irrota kansi kokonaan.
EhjäViallinen
Pienoispinsetit
Työkalujen esille ottaminen
F Ota pinsetit pitimestä.
Sulakepinsetit löytyvät kojelaudan sulakerasian kannen takaa, kojelaudan pilarista.
Ennen sulakkeen vaihtamista uuteen on ehdottomasti:F etsittävä vian syy ja korjattava se,F sammutettava kaikki sähköä kuluttavat laitteet,F pysäytettävä auto ja katkaistava virta,F paikannettava viallinen sulake seuraavilla sivuilla esitettyjen sulaketaulukoiden ja kuvien avulla.

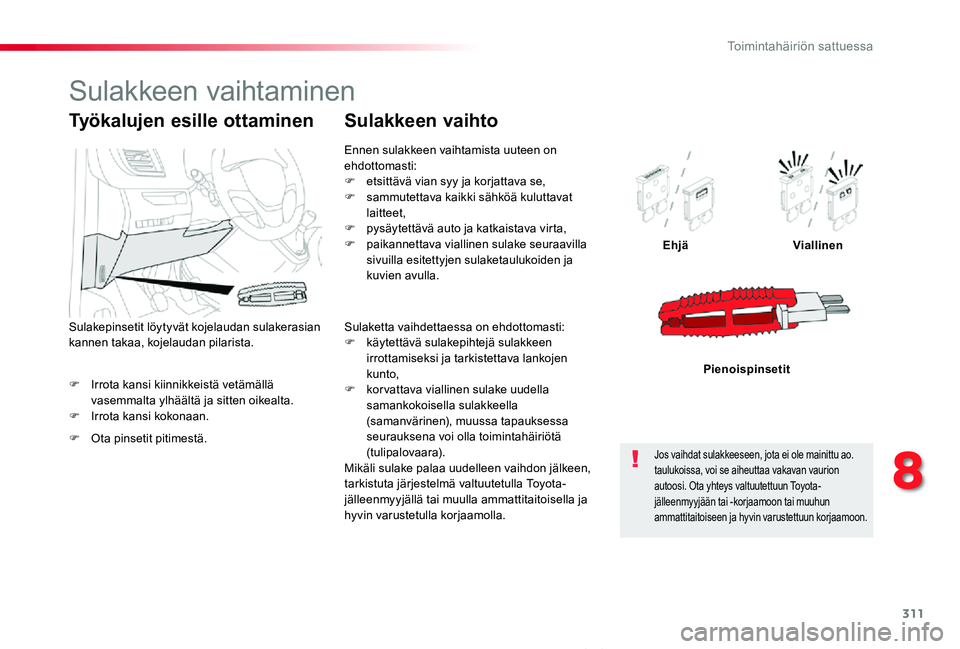

Sulakkeen vaihto
Sulaketta vaihdettaessa on ehdottomasti:F käytettävä sulakepihtejä sulakkeen irrottamiseksi ja tarkistettava lankojen kunto,F korvattava viallinen sulake uudella samankokoisella sulakkeella (samanvärinen), muussa tapauksessa seurauksena voi olla toimintahäiriötä (tulipalovaara).Mikäli sulake palaa uudelleen vaihdon jälkeen, tarkistuta järjestelmä valtuutetulla Toyota-jälleenmyyjällä tai muulla ammattitaitoisella ja hyvin varustetulla korjaamolla.
Jos vaihdat sulakkeeseen, jota ei ole mainittu ao. taulukoissa, voi se aiheuttaa vakavan vaurion autoosi. Ota yhteys valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
Sulakkeen vaihtaminen
8
Toimintahäiriön sattuessa

312
ProaceVerso_fi_Chap08_En-cas-de-panne_ed01-2019
Toyota ei ota vastuuta kustannuksista, jotka aiheutuvat auton korjauksista tai toimintahäiriöistä, jotka johtuvat sellaisten lisävarusteiden asennuksesta, joita Toyota ei toimita tai suosittele, ja joita ei ole asennettu autovalmistajan antamien ohjeiden mukaisesti. Tämä koskee erityisesti kaikkia laitteita, joiden yhteiskulutus on yli 10 milliampeeria.
Sähkötoimisten lisävarusteiden asentaminen
Auton sähköjärjestelmä on tarkoitettu vakiovarusteille tai valinnaisille lisävarusteille.Ennen muiden sähköisten lisälaitteiden asentamista, ole yhteydessä valtuutettuun Toyota-jälleenmyyjään tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
Lisätietoja vetolaitteen asennuksesta tai taksinomaisten varusteiden asentamisesta saat Toyota-verkostolta.

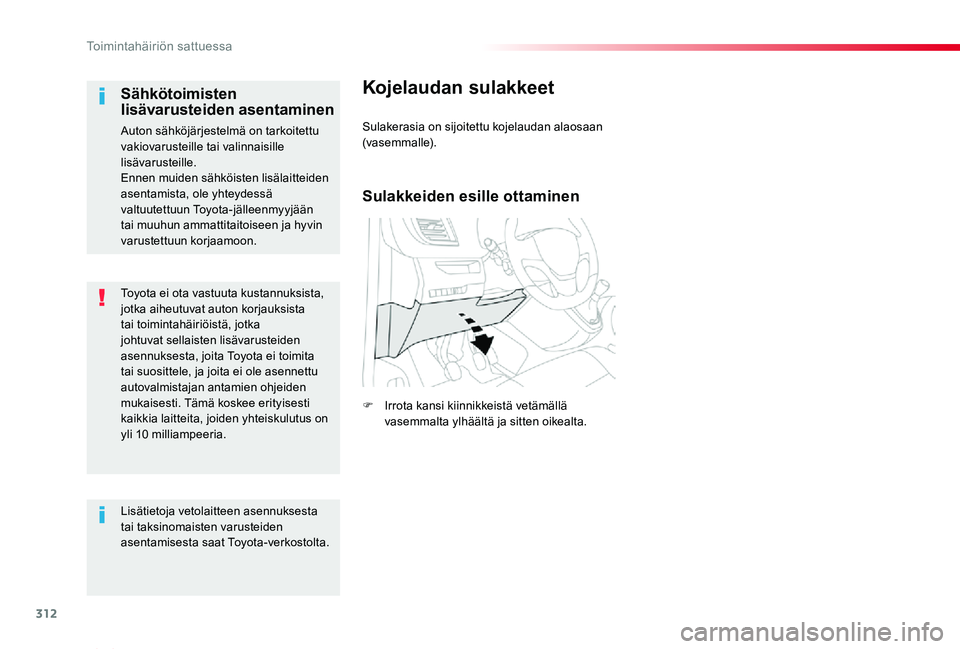

Kojelaudan sulakkeet
Sulakerasia on sijoitettu kojelaudan alaosaan (vasemmalle).
Sulakkeiden esille ottaminen
F Irrota kansi kiinnikkeistä vetämällä vasemmalta ylhäältä ja sitten oikealta.
Toimintahäiriön sattuessa

313
ProaceVerso_fi_Chap08_En-cas-de-panne_ed01-2019

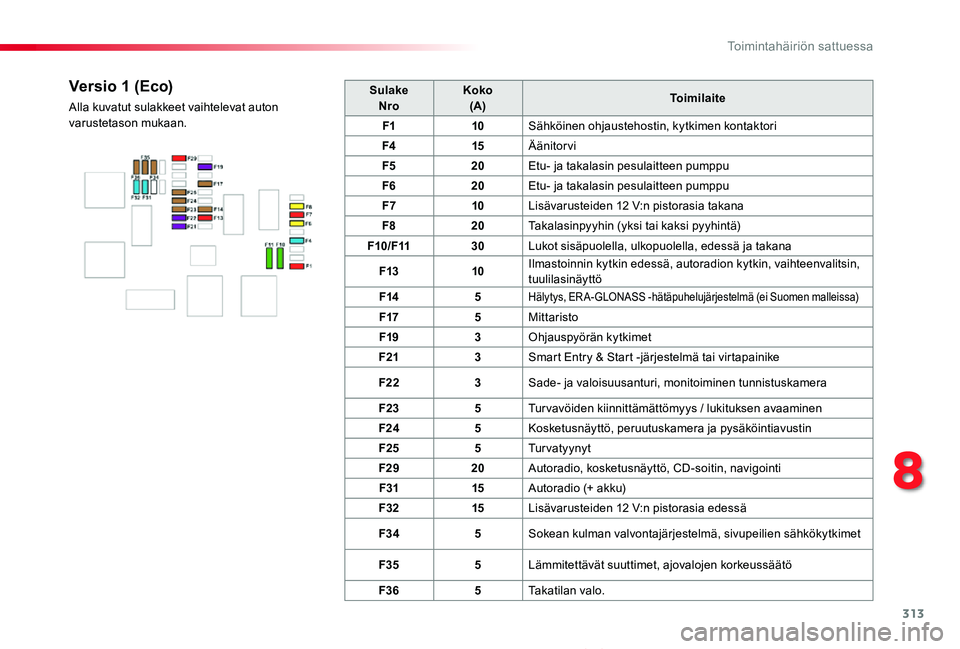

Sulake NroKoko (A)Toimilaite
F110Sähköinen ohjaustehostin, kytkimen kontaktori
F415Äänitorvi
F520Etu- ja takalasin pesulaitteen pumppu
F620Etu- ja takalasin pesulaitteen pumppu
F710Lisävarusteiden 12 V:n pistorasia takana
F820Takalasinpyyhin (yksi tai kaksi pyyhintä)
F10/F1130Lukot sisäpuolella, ulkopuolella, edessä ja takana
F1310Ilmastoinnin kytkin edessä, autoradion kytkin, vaihteenvalitsin, tuulilasinäyttö
F145Hälytys, ERA-GLONASS -hätäpuhelujärjestelmä (ei Suomen malleissa)
F175Mittaristo
F193Ohjauspyörän kytkimet
F213Smart Entry & Start -järjestelmä tai virtapainike
F223Sade- ja valoisuusanturi, monitoiminen tunnistuskamera
F235Turvavöiden kiinnittämättömyys / lukituksen avaaminen
F245Kosketusnäyttö, peruutuskamera ja pysäköintiavustin
F255Tu r v a t y y n y t
F2920Autoradio, kosketusnäyttö, CD-soitin, navigointi
F3115Autoradio (+ akku)
F3215Lisävarusteiden 12 V:n pistorasia edessä
F345Sokean kulman valvontajärjestelmä, sivupeilien sähkökytkimet
F355Lämmitettävät suuttimet, ajovalojen korkeussäätö
F365Takatilan valo.
Versio 1 (Eco)
Alla kuvatut sulakkeet vaihtelevat auton varustetason mukaan.
8
Toimintahäiriön sattuessa

314
ProaceVerso_fi_Chap08_En-cas-de-panne_ed01-2019
SulakeNroKoko(A)Toimilaite
F13Smart Entry & Start -järjestelmä tai virtapainike
F55Kosketusnäyttö, peruutuskamera ja pysäköintiavustin
F710Ilmastoinnin kytkin takana, hifi-vahvistin
F820Lasinpyyhin takana (yksi tai kaksi pyyhintä)
F10/F1130Lukot sisäpuolella, ulkopuolella, edessä ja takana
F123Hälytin
F1710Lisävarusteiden 12 V:n pistorasia takana
F185ERA-GLONASS -hätäpuhelujärjestelmä (ei Suomen malleissa)
F213Takatilan valo.
F223Hansikaslokeron valo, takakattovalot
F235Sokean kulman tarkkailujärjestelmä, sivupeilien sähkökytkimet
F245Kytkimet ohjauspyörässä
F255Ajovalojen korkeuden suuntaus
F263Tur vavyöt lukitsematta / avattu -näyttö
F273Sade- ja valoisuustunnistin, monitoiminen tunnistuskamera
F2810Ilmastoinnin kytkin edessä, radion kytkin, vaihteenvalitsin, tuulilasinäyttö
F30A tai B15Autoradio (+ akku)
F315Tu r v a t y y n y t
F3315Lisävarusteiden 12 V:n pistorasia edessä
F355Mittaristo
F3620Autoradio, kosketusnäyttö, CD-lukija, navigointi

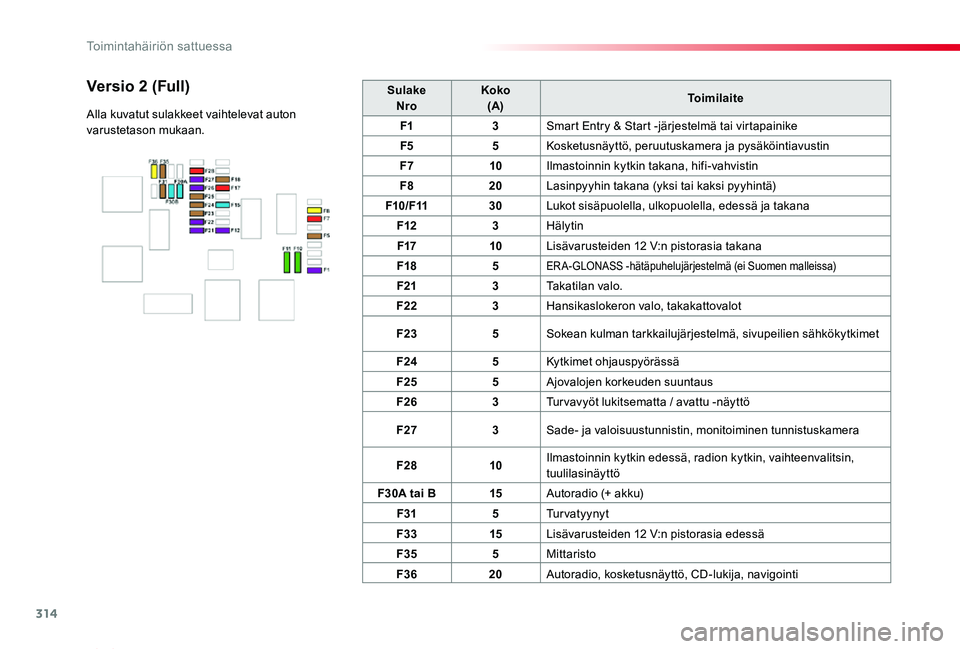

Versio 2 (Full)
Alla kuvatut sulakkeet vaihtelevat auton varustetason mukaan.
Toimintahäiriön sattuessa

315
ProaceVerso_fi_Chap08_En-cas-de-panne_ed01-2019

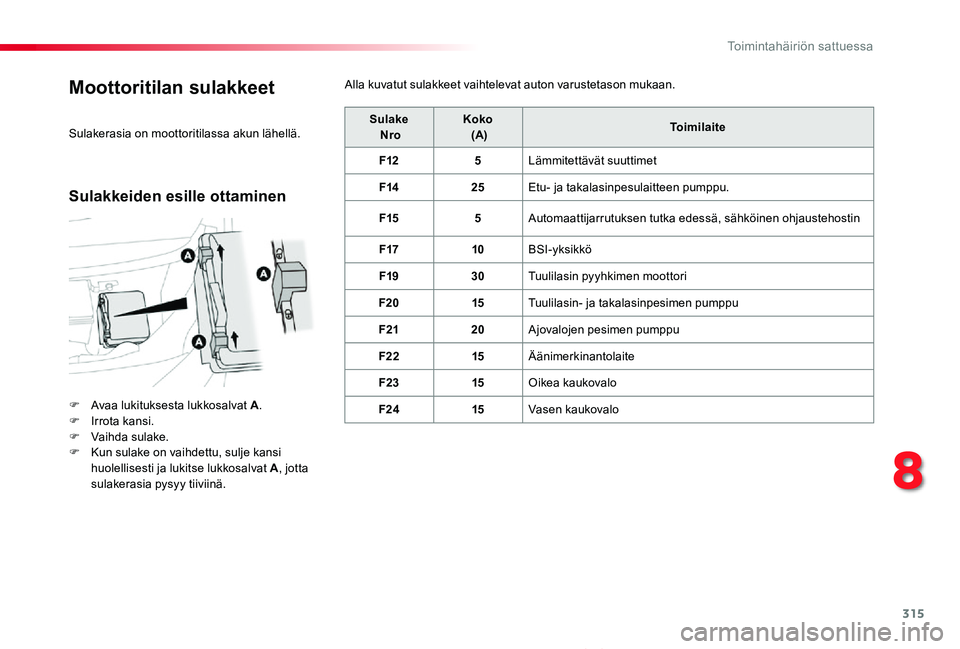

Moottoritilan sulakkeet
F Avaa lukituksesta lukkosalvat A.F Irrota kansi.F Vaihda sulake.F Kun sulake on vaihdettu, sulje kansi huolellisesti ja lukitse lukkosalvat A, jotta sulakerasia pysyy tiiviinä.
Sulake NroKoko (A)Toimilaite
F125Lämmitettävät suuttimet
F1425Etu- ja takalasinpesulaitteen pumppu.
F155Automaattijarrutuksen tutka edessä, sähköinen ohjaustehostin
F1710BSI-yksikkö
F1930Tuulilasin pyyhkimen moottori
F2015Tuulilasin- ja takalasinpesimen pumppu
F2120Ajovalojen pesimen pumppu
F2215Äänimerkinantolaite
F2315Oikea kaukovalo
F2415Vasen kaukovalo
Sulakerasia on moottoritilassa akun lähellä.
Alla kuvatut sulakkeet vaihtelevat auton varustetason mukaan.
Sulakkeiden esille ottaminen
8
Toimintahäiriön sattuessa

316
ProaceVerso_fi_Chap08_En-cas-de-panne_ed01-2019

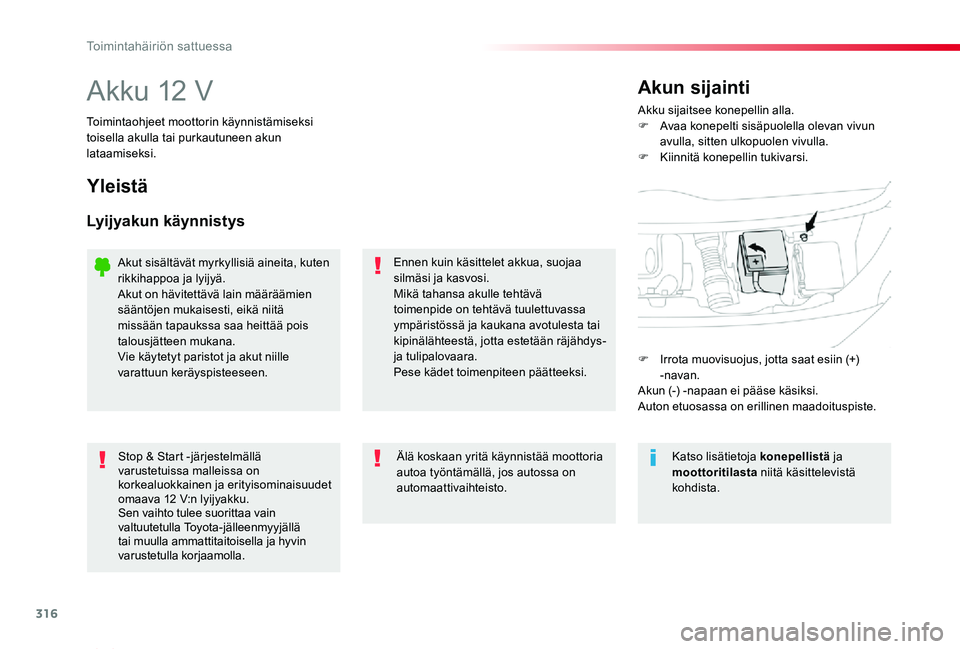

Akku 12 VAkku sijaitsee konepellin alla.F Avaa konepelti sisäpuolella olevan vivun avulla, sitten ulkopuolen vivulla.F Kiinnitä konepellin tukivarsi.
Akun sijainti
Toimintaohjeet moottorin käynnistämiseksi toisella akulla tai purkautuneen akun lataamiseksi.
Yleistä
Lyijyakun käynnistys
Ennen kuin käsittelet akkua, suojaa silmäsi ja kasvosi.Mikä tahansa akulle tehtävä toimenpide on tehtävä tuulettuvassa ympäristössä ja kaukana avotulesta tai kipinälähteestä, jotta estetään räjähdys- ja tulipalovaara.Pese kädet toimenpiteen päätteeksi.
Stop & Start -järjestelmällä varustetuissa malleissa on korkealuokkainen ja erityisominaisuudet omaava 12 V:n lyijyakku.Sen vaihto tulee suorittaa vain valtuutetulla Toyota-jälleenmyyjällä tai muulla ammattitaitoisella ja hyvin varustetulla korjaamolla.
Älä koskaan yritä käynnistää moottoria autoa työntämällä, jos autossa on automaattivaihteisto.
Akut sisältävät myrkyllisiä aineita, kuten rikkihappoa ja lyijyä.Akut on hävitettävä lain määräämien sääntöjen mukaisesti, eikä niitä missään tapaukssa saa heittää pois talousjätteen mukana.Vie käytetyt paristot ja akut niille varattuun keräyspisteeseen.
Katso lisätietoja konepellistä ja moottoritilasta niitä käsittelevistä kohdista.
F Irrota muovisuojus, jotta saat esiin (+) -navan.Akun (-) -napaan ei pääse käsiksi.Auton etuosassa on erillinen maadoituspiste.
Toimintahäiriön sattuessa

317
ProaceVerso_fi_Chap08_En-cas-de-panne_ed01-2019

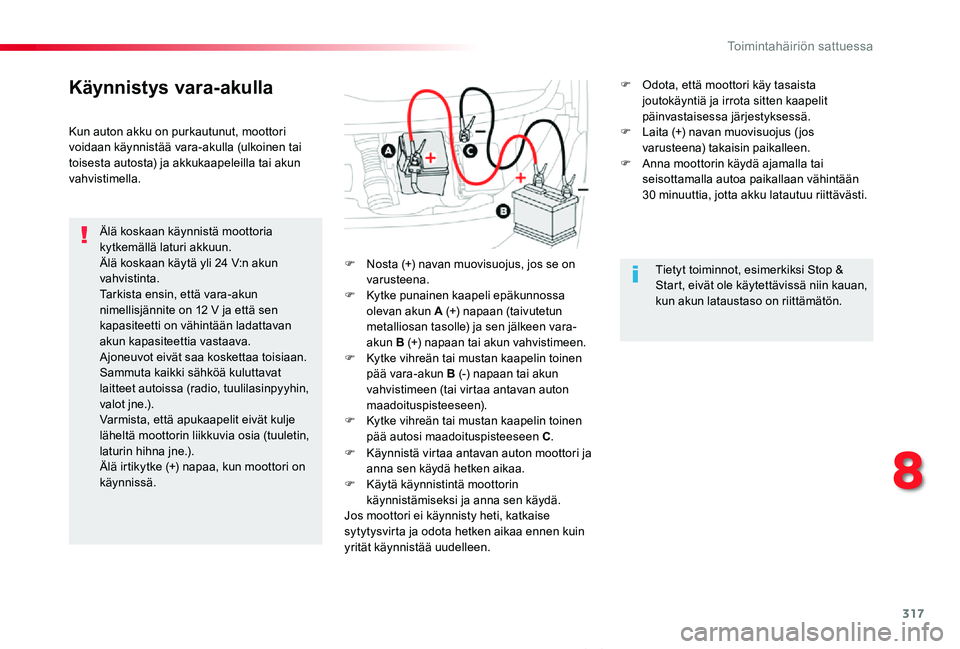

Käynnistys vara-akulla
Älä koskaan käynnistä moottoria kytkemällä laturi akkuun.Älä koskaan käytä yli 24 V:n akun vahvistinta.Tarkista ensin, että vara-akun nimellisjännite on 12 V ja että sen kapasiteetti on vähintään ladattavan akun kapasiteettia vastaava.Ajoneuvot eivät saa koskettaa toisiaan.Sammuta kaikki sähköä kuluttavat laitteet autoissa (radio, tuulilasinpyyhin, valot jne.).Varmista, että apukaapelit eivät kulje läheltä moottorin liikkuvia osia (tuuletin,
laturin hihna jne.).Älä irtikytke (+) napaa, kun moottori on käynnissä.
F Nosta (+) navan muovisuojus, jos se on varusteena.F Kytke punainen kaapeli epäkunnossa olevan akun A (+) napaan (taivutetun metalliosan tasolle) ja sen jälkeen vara-akun B (+) napaan tai akun vahvistimeen.F Kytke vihreän tai mustan kaapelin toinen pää vara-akun B (-) napaan tai akun vahvistimeen (tai virtaa antavan auton maadoituspisteeseen).F Kytke vihreän tai mustan kaapelin toinen pää autosi maadoituspisteeseen C.
F Käynnistä virtaa antavan auton moottori ja anna sen käydä hetken aikaa.F Käytä käynnistintä moottorin käynnistämiseksi ja anna sen käydä.Jos moottori ei käynnisty heti, katkaise sytytysvirta ja odota hetken aikaa ennen kuin yrität käynnistää uudelleen.
Kun auton akku on purkautunut, moottori voidaan käynnistää vara-akulla (ulkoinen tai toisesta autosta) ja akkukaapeleilla tai akun vahvistimella.
Tietyt toiminnot, esimerkiksi Stop & Start, eivät ole käytettävissä niin kauan, kun akun lataustaso on riittämätön.
F Odota, että moottori käy tasaista joutokäyntiä ja irrota sitten kaapelit päinvastaisessa järjestyksessä.F Laita (+) navan muovisuojus ( jos varusteena) takaisin paikalleen.F Anna moottorin käydä ajamalla tai seisottamalla autoa paikallaan vähintään 30 minuuttia, jotta akku latautuu riittävästi.
8
Toimintahäiriön sattuessa

318
ProaceVerso_fi_Chap08_En-cas-de-panne_ed01-2019
Akun optimaalisen pitkäikäisyyden varmistamiseksi on ehdottoman tärkeää pitää yllä riittävä akun lataustaso.Joissakin tilanteissa on tarpeen ladata akku:- jos ajat pääasiassa lyhyitä matkoja- jos tiedät ennakolta, että autoa seisotetaan useita viikkoja.Ota yhteys valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.

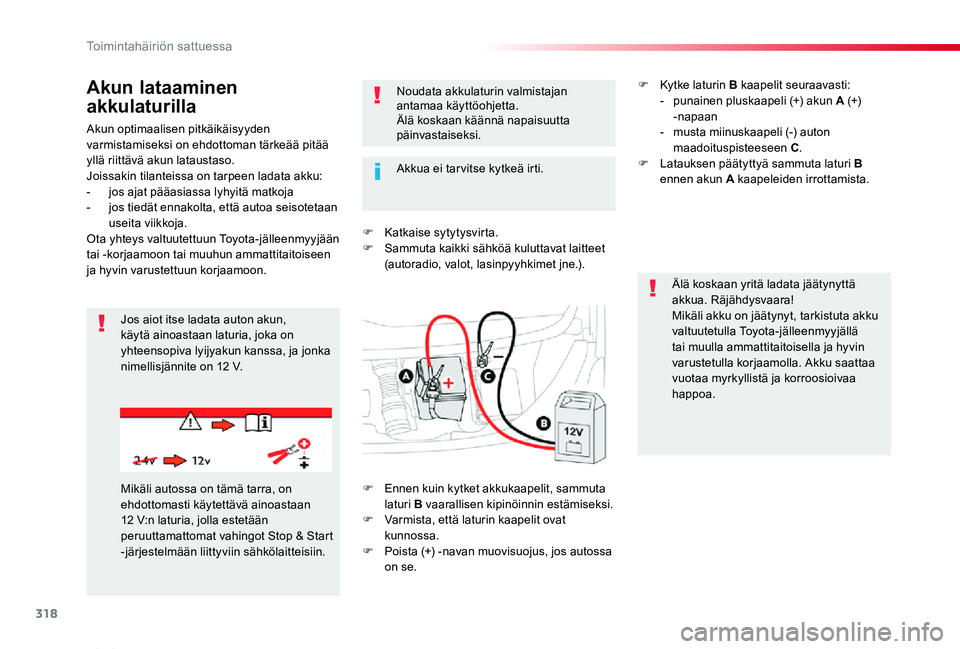

Akun lataaminen
akkulaturilla
F Katkaise sytytysvirta.F Sammuta kaikki sähköä kuluttavat laitteet (autoradio, valot, lasinpyyhkimet jne.).
Jos aiot itse ladata auton akun, käytä ainoastaan laturia, joka on yhteensopiva lyijyakun kanssa, ja jonka nimellisjännite on 12 V.
Noudata akkulaturin valmistajan antamaa käyttöohjetta.Älä koskaan käännä napaisuutta päinvastaiseksi.
Älä koskaan yritä ladata jäätynyttä akkua. Räjähdysvaara!Mikäli akku on jäätynyt, tarkistuta akku valtuutetulla Toyota-jälleenmyyjällä tai muulla ammattitaitoisella ja hyvin varustetulla korjaamolla. Akku saattaa vuotaa myrkyllistä ja korroosioivaa happoa.
Mikäli autossa on tämä tarra, on ehdottomasti käytettävä ainoastaan 12 V:n laturia, jolla estetään peruuttamattomat vahingot Stop & Start -järjestelmään liittyviin sähkölaitteisiin.
Akkua ei tar vitse kytkeä irti.
F Ennen kuin kytket akkukaapelit, sammuta laturi B vaarallisen kipinöinnin estämiseksi.F Varmista, että laturin kaapelit ovat kunnossa.F Poista (+) -navan muovisuojus, jos autossa on se.
F Kytke laturin B kaapelit seuraavasti:- punainen pluskaapeli (+) akun A (+) -napaan- musta miinuskaapeli (-) auton maadoituspisteeseen C.F Latauksen päätyttyä sammuta laturi B ennen akun A kaapeleiden irrottamista.
Toimintahäiriön sattuessa

319
ProaceVerso_fi_Chap08_En-cas-de-panne_ed01-2019
Älä käytä voimakeinoja kielekkeen painamisessa sillä jos laippa ei ole kunnolla paikallaan, lukitus on mahdoton. Suorita toimenpiteet uudelleen.

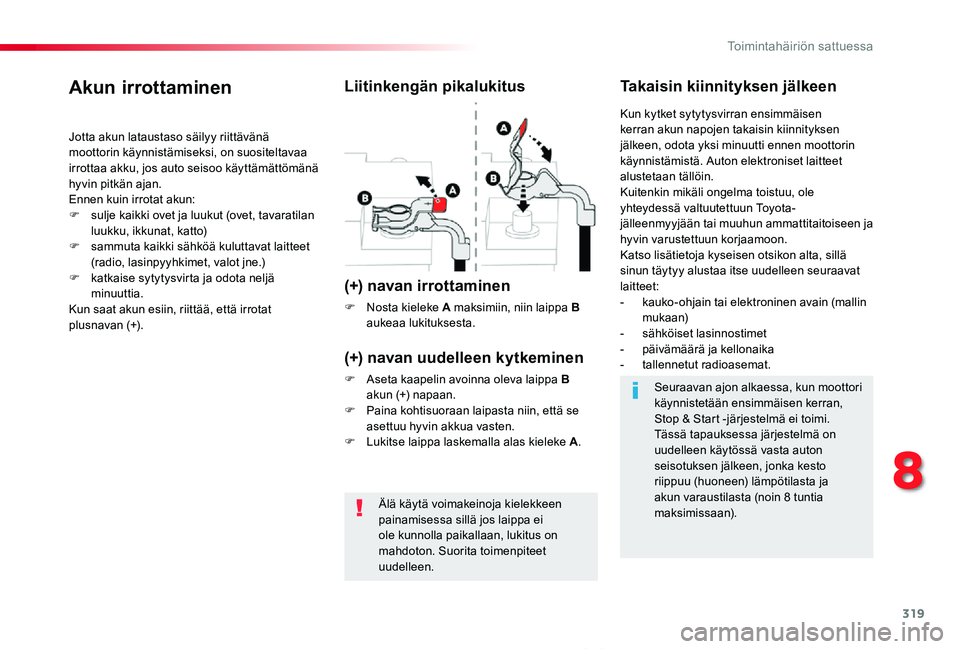

Akun irrottaminen
Jotta akun lataustaso säilyy riittävänä moottorin käynnistämiseksi, on suositeltavaa irrottaa akku, jos auto seisoo käyttämättömänä hyvin pitkän ajan.Ennen kuin irrotat akun:F sulje kaikki ovet ja luukut (ovet, tavaratilan luukku, ikkunat, katto)
F sammuta kaikki sähköä kuluttavat laitteet (radio, lasinpyyhkimet, valot jne.)F katkaise sytytysvirta ja odota neljä minuuttia.Kun saat akun esiin, riittää, että irrotat plusnavan (+).
Liitinkengän pikalukitus
(+) navan irrottaminen
F Nosta kieleke A maksimiin, niin laippa B aukeaa lukituksesta.
Takaisin kiinnityksen jälkeen
(+) navan uudelleen kytkeminen
F Aseta kaapelin avoinna oleva laippa B akun (+) napaan.F Paina kohtisuoraan laipasta niin, että se asettuu hyvin akkua vasten.F Lukitse laippa laskemalla alas kieleke A.
Kun kytket sytytysvirran ensimmäisen kerran akun napojen takaisin kiinnityksen jälkeen, odota yksi minuutti ennen moottorin käynnistämistä. Auton elektroniset laitteet alustetaan tällöin.Kuitenkin mikäli ongelma toistuu, ole yhteydessä valtuutettuun Toyota-jälleenmyyjään tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
Katso lisätietoja kyseisen otsikon alta, sillä sinun täytyy alustaa itse uudelleen seuraavat laitteet:- kauko-ohjain tai elektroninen avain (mallin mukaan)- sähköiset lasinnostimet- päivämäärä ja kellonaika- tallennetut radioasemat.
Seuraavan ajon alkaessa, kun moottori käynnistetään ensimmäisen kerran, Stop & Start -järjestelmä ei toimi.Tässä tapauksessa järjestelmä on
uudelleen käytössä vasta auton seisotuksen jälkeen, jonka kesto riippuu (huoneen) lämpötilasta ja akun varaustilasta (noin 8 tuntia maksimissaan).
