TOYOTA PROACE VERSO 2020 Betriebsanleitungen (in German)

111
Proace_Verso_de_Chap03_ergonomie-et-confort_ed2019_V02

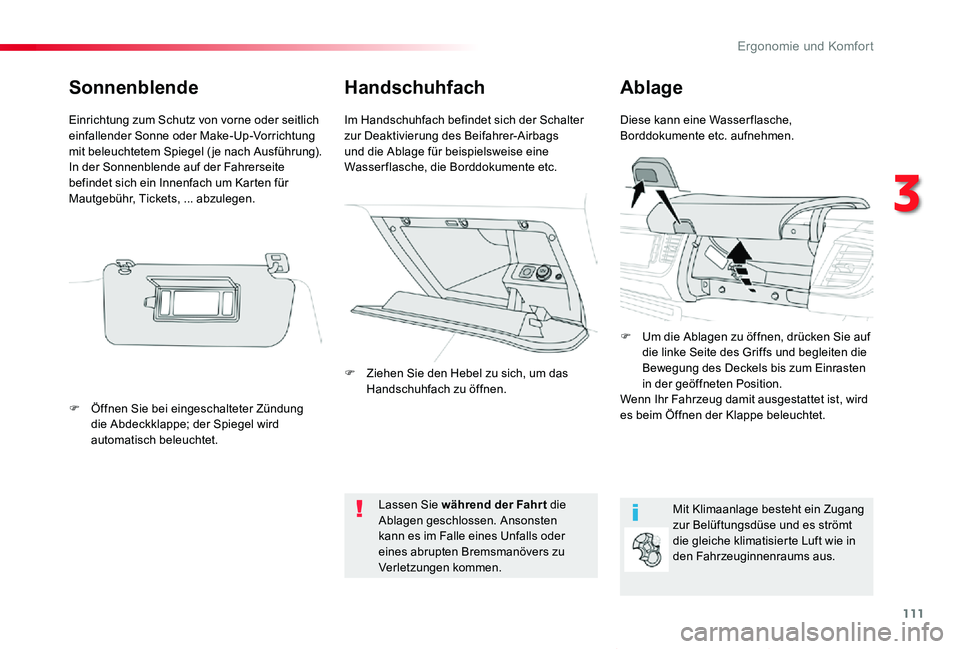

HandschuhfachAblage
Diese kann eine Wasserflasche, Borddokumente etc. aufnehmen.Im Handschuhfach befindet sich der Schalter zur Deaktivierung des Beifahrer-Airbags und die Ablage für beispielsweise eine Wasserflasche, die Borddokumente etc.
Mit Klimaanlage besteht ein Zugang zur Belüftungsdüse und es strömt die gleiche klimatisierte Luft wie in
den Fahrzeuginnenraums aus.
Lassen Sie während der Fahrt die Ablagen geschlossen. Ansonsten kann es im Falle eines Unfalls oder eines abrupten Bremsmanövers zu Verletzungen kommen.
Sonnenblende
Einrichtung zum Schutz von vorne oder seitlich einfallender Sonne oder Make-Up-Vorrichtung mit beleuchtetem Spiegel (je nach Ausführung).In der Sonnenblende auf der Fahrerseite befindet sich ein Innenfach um Karten für Mautgebühr, Tickets, ... abzulegen.
F Öffnen Sie bei eingeschalteter Zündung die Abdeckklappe; der Spiegel wird automatisch beleuchtet.
F Ziehen Sie den Hebel zu sich, um das Handschuhfach zu öffnen.
F Um die Ablagen zu öffnen, drücken Sie auf die linke Seite des Griffs und begleiten die Bewegung des Deckels bis zum Einrasten in der geöffneten Position.Wenn Ihr Fahrzeug damit ausgestattet ist, wird es beim Öffnen der Klappe beleuchtet.
3
Ergonomie und Komfort

112
Proace_Verso_de_Chap03_ergonomie-et-confort_ed2019_V02

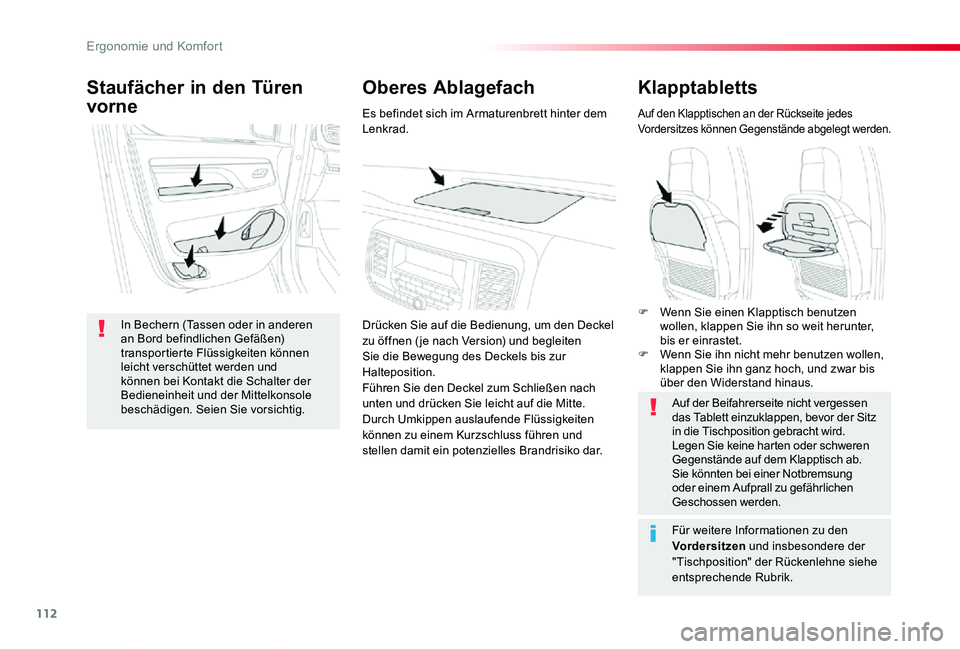

Klapptabletts
Auf den Klapptischen an der Rückseite jedes Vordersitzes können Gegenstände abgelegt werden.
Auf der Beifahrerseite nicht vergessen das Tablett einzuklappen, bevor der Sitz in die Tischposition gebracht wird.Legen Sie keine harten oder schweren Gegenstände auf dem Klapptisch ab. Sie könnten bei einer Notbremsung oder einem Aufprall zu gefährlichen Geschossen werden.
Für weitere Informationen zu den
Vordersit zen und insbesondere der "Tischposition" der Rückenlehne siehe entsprechende Rubrik.
Oberes AblagefachStaufächer in den Türen
vorne
In Bechern (Tassen oder in anderen an Bord befindlichen Gefäßen) transportierte Flüssigkeiten können leicht verschüttet werden und können bei Kontakt die Schalter der Bedieneinheit und der Mittelkonsole beschädigen. Seien Sie vorsichtig.
Es befindet sich im Armaturenbrett hinter dem Lenkrad.
Drücken Sie auf die Bedienung, um den Deckel zu öffnen ( je nach Version) und begleiten Sie die Bewegung des Deckels bis zur Halteposition.Führen Sie den Deckel zum Schließen nach unten und drücken Sie leicht auf die Mitte.Durch Umkippen auslaufende Flüssigkeiten können zu einem Kurzschluss führen und
stellen damit ein potenzielles Brandrisiko dar.
F Wenn Sie einen Klapptisch benutzen wollen, klappen Sie ihn so weit herunter, bis er einrastet.F Wenn Sie ihn nicht mehr benutzen wollen, klappen Sie ihn ganz hoch, und zwar bis über den Widerstand hinaus.
Ergonomie und Komfort

113
Proace_Verso_de_Chap03_ergonomie-et-confort_ed2019_V02

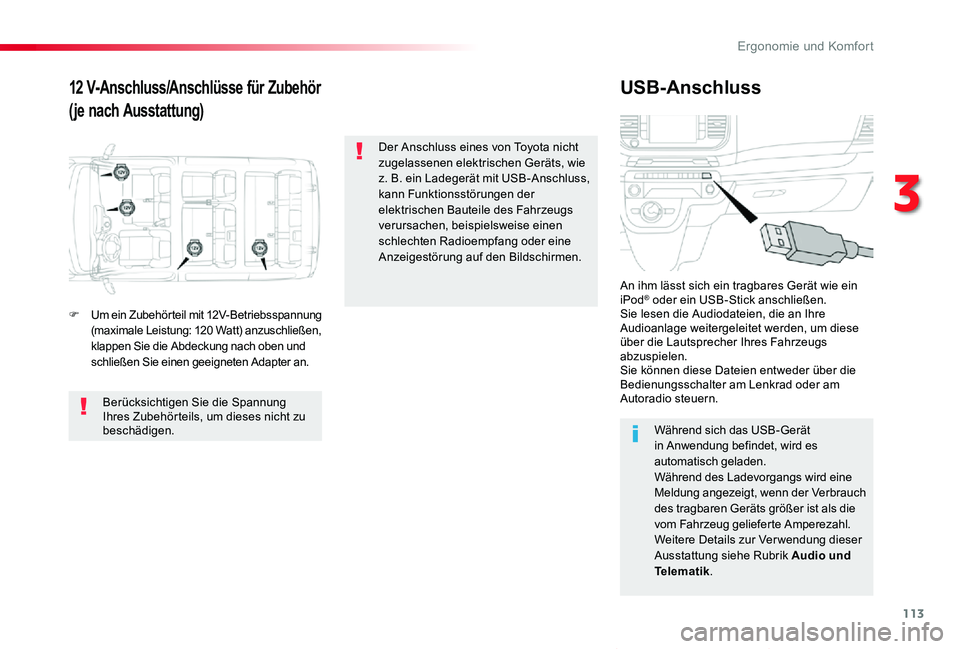

12 V-Anschluss/Anschlüsse für Zubehör
(je nach Ausstattung)
USB-Anschluss
F Um ein Zubehörteil mit 12V-Betriebsspannung (maximale Leistung: 120 Watt) anzuschließen, klappen Sie die Abdeckung nach oben und schließen Sie einen geeigneten Adapter an.
An ihm lässt sich ein tragbares Gerät wie ein iPod® oder ein USB-Stick anschließen.Sie lesen die Audiodateien, die an Ihre Audioanlage weitergeleitet werden, um diese über die Lautsprecher Ihres Fahrzeugs abzuspielen.Sie können diese Dateien entweder über die Bedienungsschalter am Lenkrad oder am Autoradio steuern.
Während sich das USB-Gerät in Anwendung befindet, wird es automatisch geladen.Während des Ladevorgangs wird eine Meldung angezeigt, wenn der Verbrauch des tragbaren Geräts größer ist als die vom Fahrzeug gelieferte Amperezahl.Weitere Details zur Verwendung dieser Ausstattung siehe Rubrik Audio und Telematik.
Berücksichtigen Sie die Spannung Ihres Zubehörteils, um dieses nicht zu beschädigen.
Der Anschluss eines von Toyota nicht zugelassenen elektrischen Geräts, wie z. B. ein Ladegerät mit USB-Anschluss, kann Funktionsstörungen der elektrischen Bauteile des Fahrzeugs verursachen, beispielsweise einen schlechten Radioempfang oder eine Anzeigestörung auf den Bildschirmen.
3
Ergonomie und Komfort

114
Proace_Verso_de_Chap03_ergonomie-et-confort_ed2019_V02

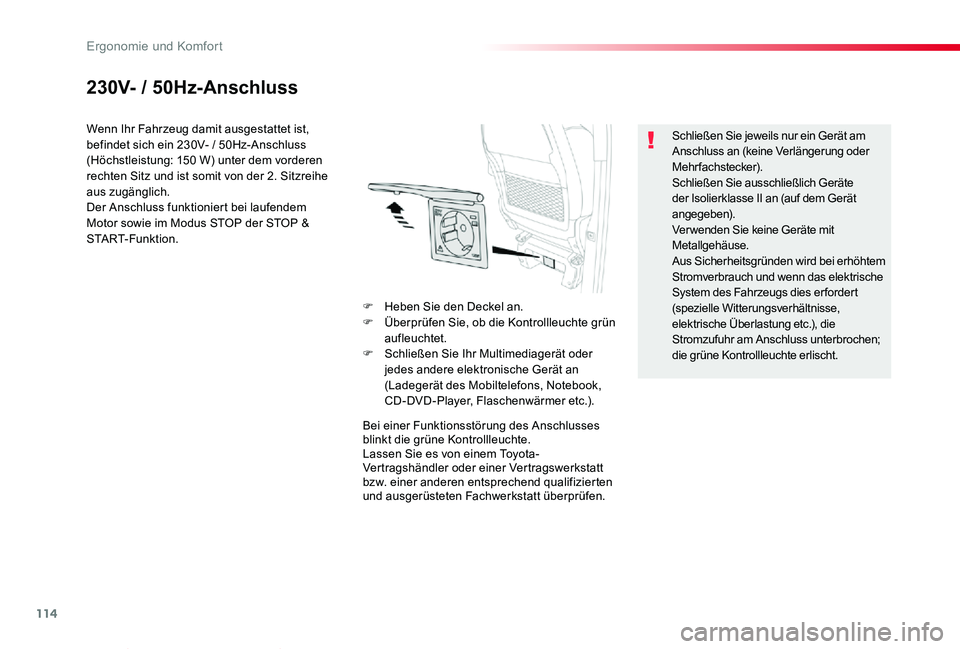

230V- / 50Hz-Anschluss
Wenn Ihr Fahrzeug damit ausgestattet ist, befindet sich ein 230V- / 50Hz-Anschluss (Höchstleistung: 150 W) unter dem vorderen rechten Sitz und ist somit von der 2. Sitzreihe aus zugänglich.Der Anschluss funktioniert bei laufendem Motor sowie im Modus STOP der STOP & START-Funktion.
Bei einer Funktionsstörung des Anschlusses blinkt die grüne Kontrollleuchte.Lassen Sie es von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Schließen Sie jeweils nur ein Gerät am Anschluss an (keine Verlängerung oder Mehrfachstecker).Schließen Sie ausschließlich Geräte der Isolierklasse II an (auf dem Gerät angegeben).Verwenden Sie keine Geräte mit Metallgehäuse.Aus Sicherheitsgründen wird bei erhöhtem Stromverbrauch und wenn das elektrische System des Fahrzeugs dies erfordert (spezielle Witterungsverhältnisse, elektrische Überlastung etc.), die Stromzufuhr am Anschluss unterbrochen; die grüne Kontrollleuchte erlischt.
F Heben Sie den Deckel an.F Überprüfen Sie, ob die Kontrollleuchte grün aufleuchtet.F Schließen Sie Ihr Multimediagerät oder jedes andere elektronische Gerät an (Ladegerät des Mobiltelefons, Notebook, CD-DVD-Player, Flaschenwärmer etc.).
Ergonomie und Komfort

115
Proace_Verso_de_Chap03_ergonomie-et-confort_ed2019_V02

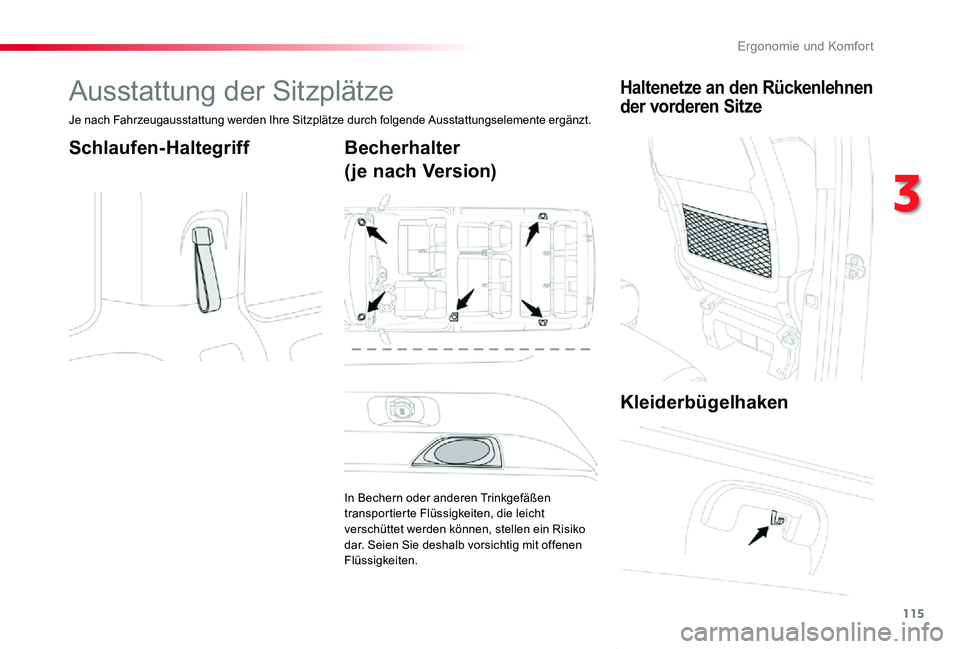

Ausstattung der Sitzplätze
Je nach Fahrzeugausstattung werden Ihre Sitzplätze durch folgende Ausstattungselemente ergänzt.
Schlaufen-HaltegriffBecherhalter
(je nach Version)
In Bechern oder anderen Trinkgefäßen transportierte Flüssigkeiten, die leicht verschüttet werden können, stellen ein Risiko dar. Seien Sie deshalb vorsichtig mit offenen Flüssigkeiten.
Haltenetze an den Rückenlehnen
der vorderen Sitze
Kleiderbügelhaken
3
Ergonomie und Komfort

116
Proace_Verso_de_Chap03_ergonomie-et-confort_ed2019_V02

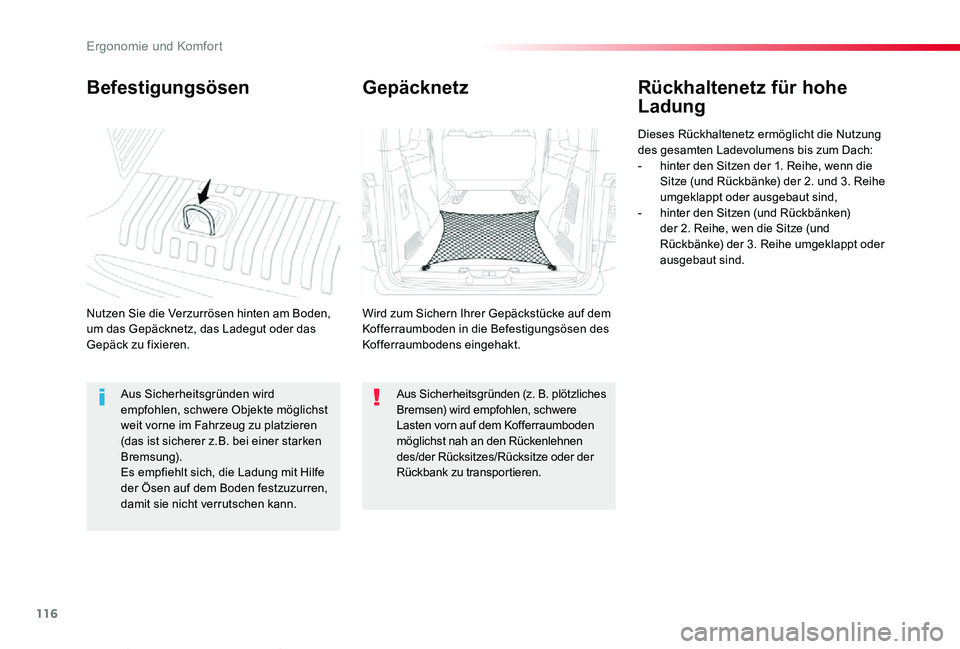

Befestigungsösen
Nutzen Sie die Verzurrösen hinten am Boden, um das Gepäcknetz, das Ladegut oder das Gepäck zu fixieren.
Rückhaltenetz für hohe
Ladung
Dieses Rückhaltenetz ermöglicht die Nutzung des gesamten Ladevolumens bis zum Dach:- hinter den Sitzen der 1. Reihe, wenn die Sitze (und Rückbänke) der 2. und 3. Reihe umgeklappt oder ausgebaut sind,- hinter den Sitzen (und Rückbänken) der 2. Reihe, wen die Sitze (und Rückbänke) der 3. Reihe umgeklappt oder ausgebaut sind.
Gepäcknetz
Wird zum Sichern Ihrer Gepäckstücke auf dem Kofferraumboden in die Befestigungsösen des Kofferraumbodens eingehakt.
Aus Sicherheitsgründen wird empfohlen, schwere Objekte möglichst weit vorne im Fahrzeug zu platzieren (das ist sicherer z.B. bei einer starken Bremsung).Es empfiehlt sich, die Ladung mit Hilfe der Ösen auf dem Boden festzuzurren, damit sie nicht verrutschen kann.
Aus Sicherheitsgründen (z. B. plötzliches Bremsen) wird empfohlen, schwere Lasten vorn auf dem Kofferraumboden möglichst nah an den Rückenlehnen des/der Rücksitzes/Rücksitze oder der Rückbank zu transportieren.
Ergonomie und Komfort

117
Proace_Verso_de_Chap03_ergonomie-et-confort_ed2019_V02

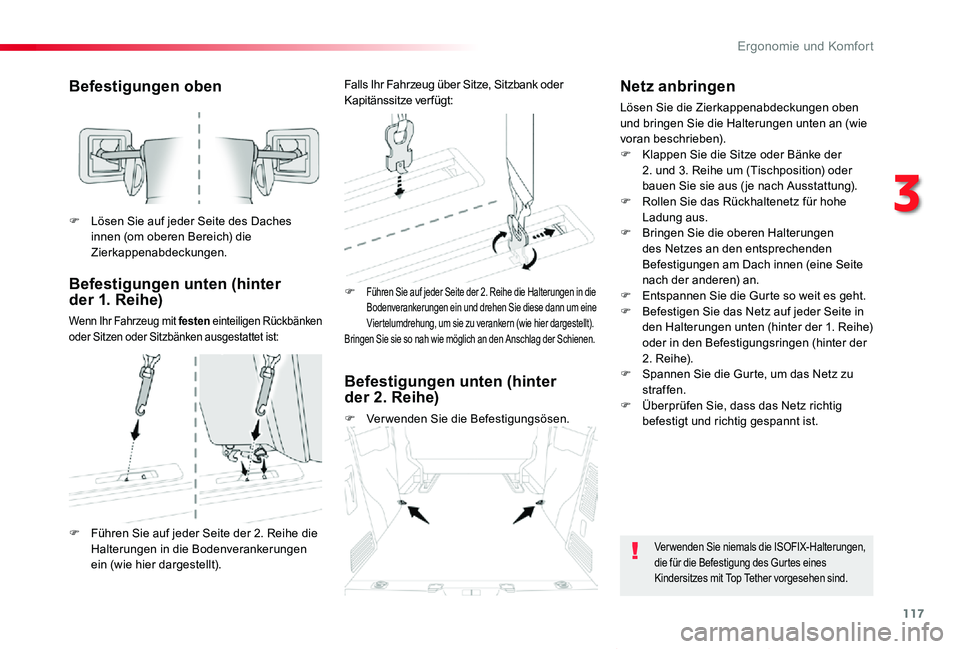

Befestigungen oben
Befestigungen unten (hinter der 1. Reihe)
Wenn Ihr Fahrzeug mit festen einteiligen Rückbänken oder Sitzen oder Sitzbänken ausgestattet ist:
F Führen Sie auf jeder Seite der 2. Reihe die Halterungen in die Bodenverankerungen ein und drehen Sie diese dann um eine Viertelumdrehung, um sie zu verankern (wie hier dargestellt).Bringen Sie sie so nah wie möglich an den Anschlag der Schienen.
F Lösen Sie auf jeder Seite des Daches innen (om oberen Bereich) die Zierkappenabdeckungen.
F Führen Sie auf jeder Seite der 2. Reihe die Halterungen in die Bodenverankerungen ein (wie hier dargestellt).
Falls Ihr Fahrzeug über Sitze, Sitzbank oder Kapitänssitze verfügt:
Befestigungen unten (hinter der 2. Reihe)
F Verwenden Sie die Befestigungsösen.
Netz anbringen
Lösen Sie die Zierkappenabdeckungen oben und bringen Sie die Halterungen unten an (wie voran beschrieben).F Klappen Sie die Sitze oder Bänke der 2. und 3. Reihe um (Tischposition) oder bauen Sie sie aus ( je nach Ausstattung).F Rollen Sie das Rückhaltenetz für hohe Ladung aus.F Bringen Sie die oberen Halterungen
des Netzes an den entsprechenden Befestigungen am Dach innen (eine Seite nach der anderen) an.F Entspannen Sie die Gurte so weit es geht.F Befestigen Sie das Netz auf jeder Seite in den Halterungen unten (hinter der 1. Reihe) oder in den Befestigungsringen (hinter der 2. Reihe).F Spannen Sie die Gurte, um das Netz zu straffen.F Überprüfen Sie, dass das Netz richtig befestigt und richtig gespannt ist.
Verwenden Sie niemals die ISOFIX-Halterungen, die für die Befestigung des Gurtes eines Kindersitzes mit Top Tether vorgesehen sind.
3
Ergonomie und Komfort

118
Proace_Verso_de_Chap03_ergonomie-et-confort_ed2019_V02

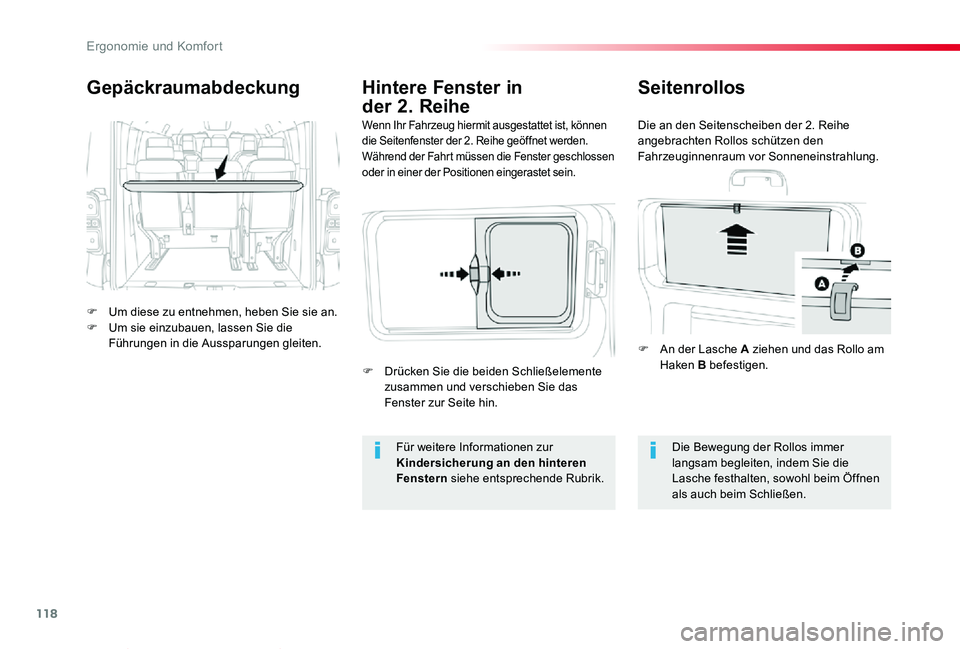

Gepäckraumabdeckung
F Um diese zu entnehmen, heben Sie sie an.F Um sie einzubauen, lassen Sie die Führungen in die Aussparungen gleiten.
Wenn Ihr Fahrzeug hiermit ausgestattet ist, können die Seitenfenster der 2. Reihe geöffnet werden.Während der Fahrt müssen die Fenster geschlossen oder in einer der Positionen eingerastet sein.
Hintere Fenster in
der 2. Reihe
Für weitere Informationen zur Kindersicherung an den hinteren Fenstern siehe entsprechende Rubrik.
Die Bewegung der Rollos immer langsam begleiten, indem Sie die Lasche festhalten, sowohl beim Öffnen als auch beim Schließen.
Seitenrollos
Die an den Seitenscheiben der 2. Reihe angebrachten Rollos schützen den Fahrzeuginnenraum vor Sonneneinstrahlung.
F An der Lasche A ziehen und das Rollo am Haken B befestigen.F Drücken Sie die beiden Schließelemente zusammen und verschieben Sie das Fenster zur Seite hin.
Ergonomie und Komfort

119
Proace_Verso_de_Chap03_ergonomie-et-confort_ed2019_V02
3
Ergonomie und Komfort

120
Proace_Verso_de_Chap03_ergonomie-et-confort_ed2019_V02

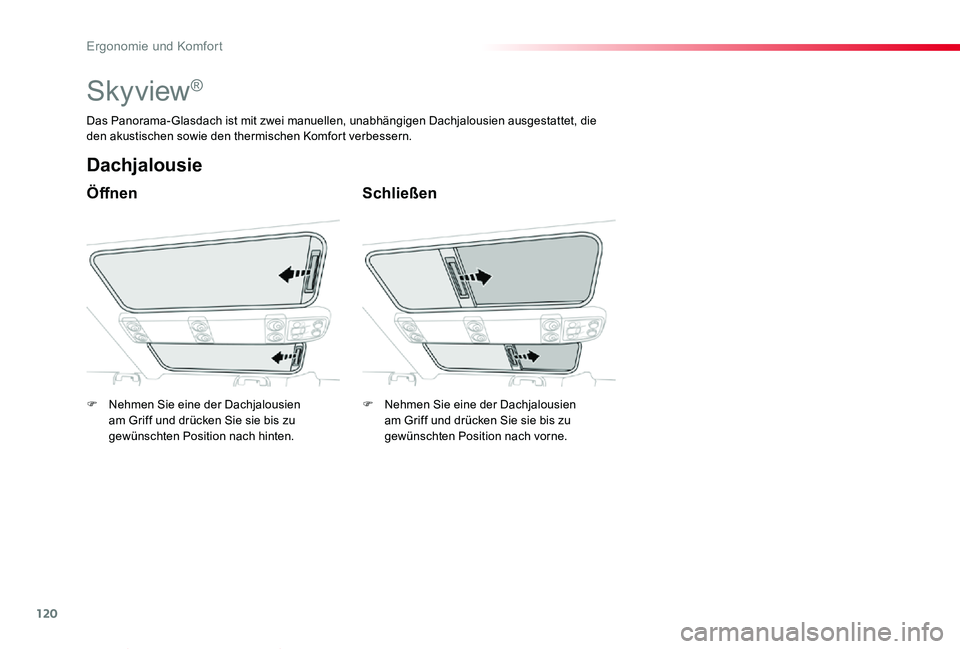

Skyview®
Öffnen
Dachjalousie
Schließen
Das Panorama-Glasdach ist mit zwei manuellen, unabhängigen Dachjalousien ausgestattet, die den akustischen sowie den thermischen Komfort verbessern.
F Nehmen Sie eine der Dachjalousien am Griff und drücken Sie sie bis zu gewünschten Position nach hinten.
F Nehmen Sie eine der Dachjalousien am Griff und drücken Sie sie bis zu gewünschten Position nach vorne.
