TOYOTA PROACE VERSO 2020 Bruksanvisningar (in Swedish)

251
Proace verso_sv_Chap06_conduite_ed01-2019

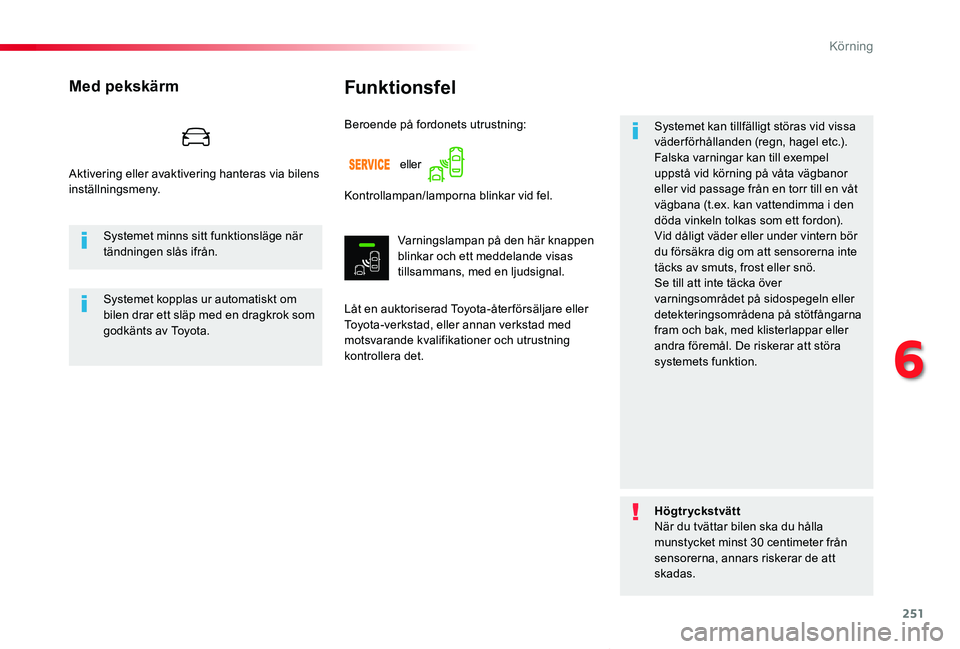

Funktionsfel
Låt en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera det.
Systemet kan tillfälligt störas vid vissa väderförhållanden (regn, hagel etc.).Falska varningar kan till exempel uppstå vid körning på våta vägbanor eller vid passage från en torr till en våt vägbana (t.ex. kan vattendimma i den döda vinkeln tolkas som ett fordon).Vid dåligt väder eller under vintern bör du försäkra dig om att sensorerna inte täcks av smuts, frost eller snö.Se till att inte täcka över varningsområdet på sidospegeln eller detekteringsområdena på stötfångarna fram och bak, med klisterlappar eller andra föremål. De riskerar att störa systemets funktion.
Beroende på fordonets utrustning:
Med pekskärm
Kontrollampan/lamporna blinkar vid fel.
Varningslampan på den här knappen blinkar och ett meddelande visas tillsammans, med en ljudsignal.
Systemet minns sitt funktionsläge när tändningen slås ifrån.
Systemet kopplas ur automatiskt om bilen drar ett släp med en dragkrok som godkänts av Toyota.
HögtryckstvättNär du tvättar bilen ska du hålla munstycket minst 30 centimeter från
sensorerna, annars riskerar de att skadas.
ellerAktivering eller avaktivering hanteras via bilens inställningsmeny.
6
Körning

252
Proace verso_sv_Chap06_conduite_ed01-2019
Med hjälp av sensorer placerade i stötfångarna ger den här funktionen information om avståndet till olika hinder (till exempel fotgängare, fordon, träd, vägbommar etc.) som befinner sig inom avkänningsområdet.Vissa typer av hinder (till exempel stolpar och vägkoner) kan detekteras i början av manövern men inte i slutet, om de befinner sig i parkeringssensorernas döda vinklar.
Parkeringssensorer
Systemet aktiveras så fort du lägger i backväxeln.Aktiveringen bekräftas av en ljudsignal.Systemet avaktiveras på nytt när du lägger ur backväxeln.
Ljudsignal
Parkeringssensorer bak
Den kompletterar ljudsignalen med segment på skärmen eller instrumentpanelen, som visas allt närmare bilen. I positionen närmast hindret visas symbolen för "fara".
Grafisk visning
Denna funktion innebär under inga omständigheter att föraren kan vara mindre uppmärksam.
Avståndsindikeringen sker i form av ljudsignaler, som hörs oftare ju närmare bilen kommer hindret.Hindret lokaliseras tack vare ljudsignalen som hörs i högtalarna (höger eller vänster sida).Då avståndet mellan bilen och hindret är mindre än c:a trettio cm blir signalen kontinuerlig.
Körning

253
Proace verso_sv_Chap06_conduite_ed01-2019

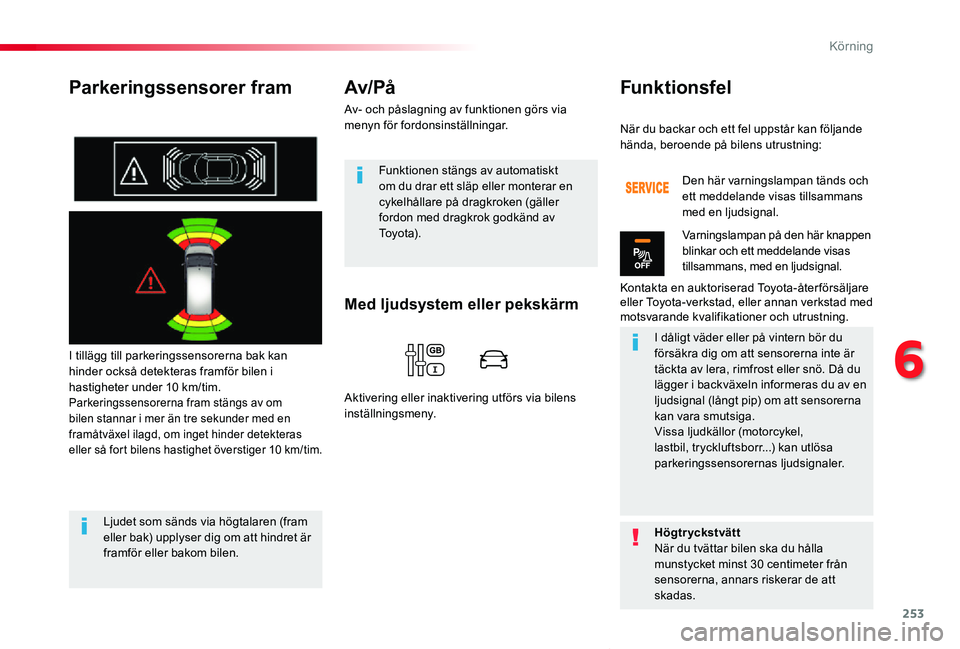

Parkeringssensorer fram
I tillägg till parkeringssensorerna bak kan hinder också detekteras framför bilen i hastigheter under 10 km/tim.Parkeringssensorerna fram stängs av om bilen stannar i mer än tre sekunder med en framåtväxel ilagd, om inget hinder detekteras eller så fort bilens hastighet överstiger 10 km/tim.
Av/På
Av- och påslagning av funktionen görs via menyn för fordonsinställningar.
Ljudet som sänds via högtalaren (fram eller bak) upplyser dig om att hindret är framför eller bakom bilen.
Funktionen stängs av automatiskt om du drar ett släp eller monterar en cykelhållare på dragkroken (gäller fordon med dragkrok godkänd av Toyota).
När du backar och ett fel uppstår kan följande hända, beroende på bilens utrustning:
Kontakta en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Den här varningslampan tänds och ett meddelande visas tillsammans med en ljudsignal.
Varningslampan på den här knappen blinkar och ett meddelande visas tillsammans, med en ljudsignal.
I dåligt väder eller på vintern bör du försäkra dig om att sensorerna inte är täckta av lera, rimfrost eller snö. Då du lägger i backväxeln informeras du av en ljudsignal (långt pip) om att sensorerna kan vara smutsiga.Vissa ljudkällor (motorcykel, lastbil, tryckluftsborr...) kan utlösa parkeringssensorernas ljudsignaler.
Högtryckstvätt
När du tvättar bilen ska du hålla munstycket minst 30 centimeter från sensorerna, annars riskerar de att skadas.
Funktionsfel
Med ljudsystem eller pekskärm
Aktivering eller inaktivering utförs via bilens inställningsmeny.
6
Körning

254
Proace verso_sv_Chap06_conduite_ed01-2019

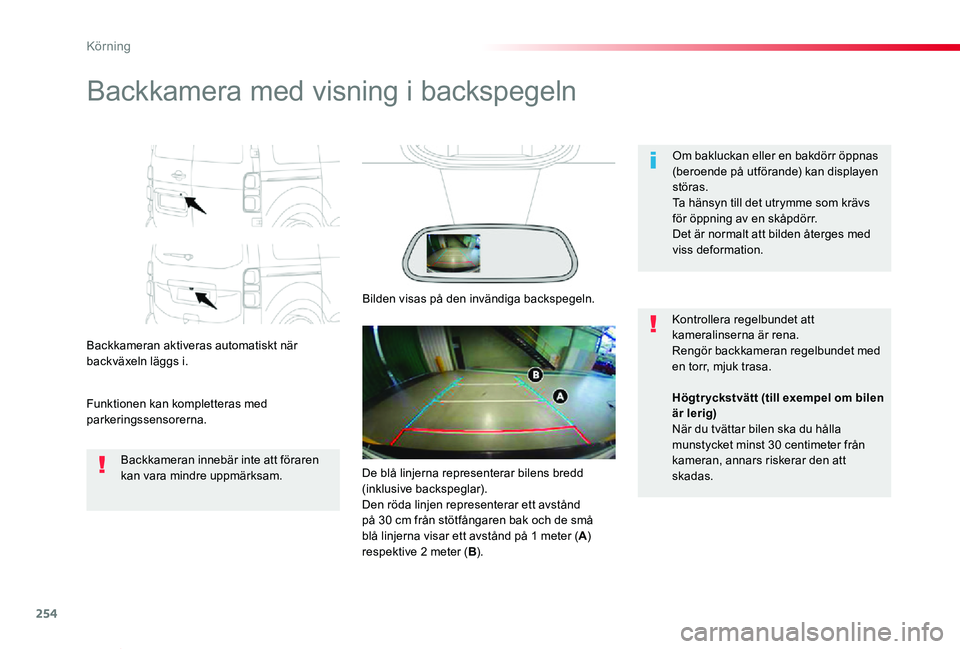

Backkamera med visning i backspegeln
Backkameran aktiveras automatiskt när backväxeln läggs i.
Funktionen kan kompletteras med parkeringssensorerna.
Om bakluckan eller en bakdörr öppnas (beroende på utförande) kan displayen störas.Ta hänsyn till det utrymme som krävs för öppning av en skåpdörr.Det är normalt att bilden återges med viss deformation.
Backkameran innebär inte att föraren kan vara mindre uppmärksam.
Kontrollera regelbundet att kameralinserna är rena.Rengör backkameran regelbundet med en torr, mjuk trasa.
Bilden visas på den invändiga backspegeln.
Högtr yckstvätt (till exempel om bilen är lerig)När du tvättar bilen ska du hålla
munstycket minst 30 centimeter från kameran, annars riskerar den att skadas.De blå linjerna representerar bilens bredd (inklusive backspeglar).Den röda linjen representerar ett avstånd på 30 cm från stötfångaren bak och de små blå linjerna visar ett avstånd på 1 meter (A) respektive 2 meter (B).
Körning

255
Proace verso_sv_Chap06_conduite_ed01-2019
180-vy bakåt
Det här funktionen visar närområdet runt bilen på skärmen med hjälp av kameror som är placerade baktill på bilen. Backsensorerna på den bakre och/eller främre stötfångaren kompletterar informationen från vyn ovanifrån som visas på den högra bilden.Som komplement till vyn ovanifrån (höger bild) finns flera olika alternativ för den vänstra bilden:- Standardvy bakåt- 180°-vy bakåt- återskapad inzoomad vy bakåt
Så återskapas en bild
Systemet visar både en bild från någon av de valda vyerna (till vänster) liksom en bild ovanifrån av området bakom bilen.Auto-läget är aktiverat som standard.I det här läget väljer systemet den bästa bilden (standard eller zoom) beroende på den information som kommer från parkeringssensorerna.180°-vy är bara tillgängligt via menyerna.
Bilden försvinner när hastigheten överstiger 10 km/h.Funktionen stängs av automatiskt sju sekunder efter att backväxeln
inte längre är i, eller om en dörr eller bakluckan öppnas.
Funktionen är en hjälp till föraren som underlättar sikten och innebär inte att du kan vara mindre uppmärksam.Bilderna från kamerorna kan vara deformerade på grund av yttre orsaker (väderförhållanden, körstil ...)Om solen lyser kan det finnas skuggor och om ljusförhållandena inte är tillräckliga kan bilden förmörkas och få mindre kontrast.
Den bakre kameran spelar in omgivningen runt fordonet under manövern. En bild ovanifrån av området bakom bilen återskapas (visas mellan blå ramar) i realtid medan du manövrerar bilen.Bilden gör det enklare att manövrera bilen rätt när du parkerar och att se samtliga hinder i närheten.Den återskapade bilden raderas automatiskt om bilen står stilla för länge.
6
Körning

256
Proace verso_sv_Chap06_conduite_ed01-2019

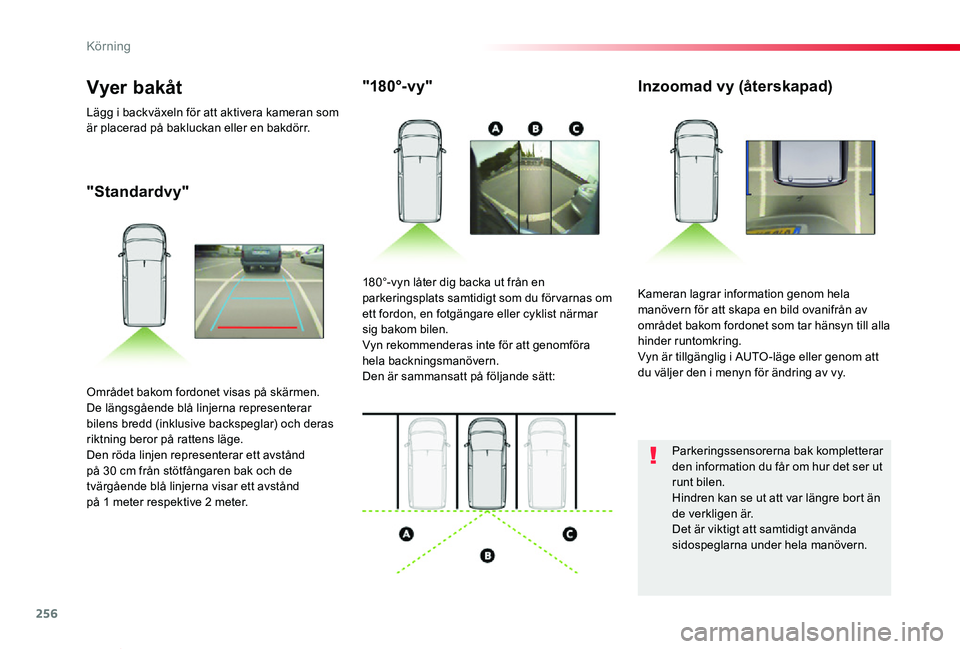

"Standardvy"
"180°-v y"Inzoomad vy (återskapad)
Kameran lagrar information genom hela manövern för att skapa en bild ovanifrån av området bakom fordonet som tar hänsyn till alla hinder runtomkring.Vyn är tillgänglig i AUTO -läge eller genom att du väljer den i menyn för ändring av vy.
180°-vyn låter dig backa ut från en parkeringsplats samtidigt som du förvarnas om ett fordon, en fotgängare eller cyklist närmar sig bakom bilen.Vyn rekommenderas inte för att genomföra hela backningsmanövern.Den är sammansatt på följande sätt:
Området bakom fordonet visas på skärmen.De längsgående blå linjerna representerar bilens bredd (inklusive backspeglar) och deras riktning beror på rattens läge.Den röda linjen representerar ett avstånd på 30 cm från stötfångaren bak och de tvärgående blå linjerna visar ett avstånd på 1 meter respektive 2 meter.
Vyer bakåt
Lägg i backväxeln för att aktivera kameran som är placerad på bakluckan eller en bakdörr.
Parkeringssensorerna bak kompletterar den information du får om hur det ser ut runt bilen.Hindren kan se ut att var längre bort än de verkligen är.Det är viktigt att samtidigt använda
sidospeglarna under hela manövern.
Körning

257
Proace verso_sv_Chap06_conduite_ed01-2019
Aktivering
Funktionen aktiveras automatiskt när backväxeln läggs i.En bild visas i ett fönster på pekskärmen. För att stänga fönstret trycker du på det röda krysset högst upp till vänster i fönstret.
När undermenyn visas väljer du någon av de fyra vyerna:
"Standardvy".
"18 0 °-v y ".
"Inzoomad vy".
"AUTO-läge"
Du kan när du vill öppna fönstret igen genom att trycka i det här området på skärmen.
Kontrollera regelbundet att kameralinserna är rena.Rengör backningskameran regelbundet med en svamp eller en mjuk trasa.
"AUTO - l ä g e"
Läget aktiveras som standard.Via sensorerna på den bakre stötfångaren kan den automatiska vyn gå från vy bakåt till vy ovanifrån om ett hinder närmar sig under manövern.
Funktionen stängs av automatiskt om du kopplar på ett släp eller monterar en cykelhållare på dragkroken (bilar med en dragkrok som installerats enligt tillverkarens föreskrifter).
Snabbstartsläge
I det här läget visas den sammansatta vyn (vänster bild) och vyn ovanifrån efter bara några ögonblick.
Högtr yckstvätt (till exempel om bilen är lerig)När du tvättar bilen ska du hålla munstycket minst 30 centimeter från kameralinserna, annars riskerar de att
skadas.
Ett meddelande (på engelska) ber dig kontrollera hur det ser ut runt bilen innan du börjar manövern.
6
Körning

258
Proace verso_sv_Chap06_conduite_ed01-2019

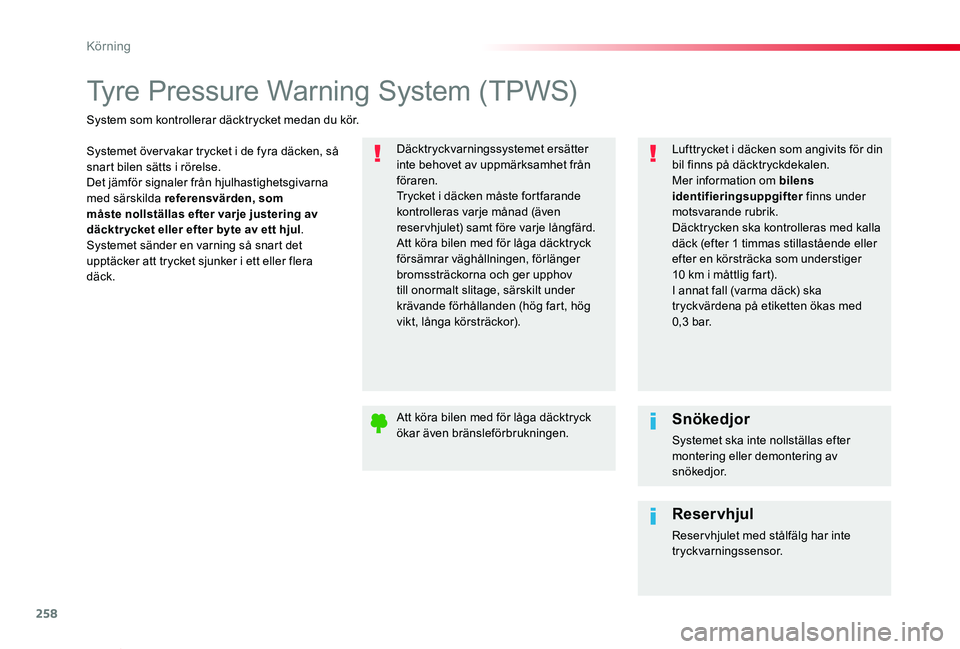

Tyre Pressure Warning System (TPWS)
Systemet över vakar trycket i de fyra däcken, så snart bilen sätts i rörelse.Det jämför signaler från hjulhastighetsgivarna med särskilda referensvärden, som måste nollställas efter varje justering av däcktr ycket eller efter byte av ett hjul.Systemet sänder en varning så snart det upptäcker att trycket sjunker i ett eller flera däck.
Däcktryckvarningssystemet ersätter inte behovet av uppmärksamhet från föraren.Trycket i däcken måste fortfarande kontrolleras varje månad (även reservhjulet) samt före varje långfärd.Att köra bilen med för låga däcktryck
försämrar väghållningen, förlänger bromssträckorna och ger upphov till onormalt slitage, särskilt under krävande förhållanden (hög fart, hög vikt, långa körsträckor).
System som kontrollerar däcktrycket medan du kör.
Lufttrycket i däcken som angivits för din bil finns på däcktryckdekalen.Mer information om bilens identifieringsuppgifter finns under motsvarande rubrik.Däcktrycken ska kontrolleras med kalla däck (efter 1 timmas stillastående eller efter en körsträcka som understiger 10 km i måttlig fart).I annat fall (varma däck) ska tryckvärdena på etiketten ökas med 0 , 3 b a r.
Att köra bilen med för låga däcktryck ökar även bränsleförbrukningen.Snökedjor
Systemet ska inte nollställas efter
montering eller demontering av snökedjor.
Reservhjul
Reservhjulet med stålfälg har inte tryckvarningssensor.
Körning

259
Proace verso_sv_Chap06_conduite_ed01-2019
Tyre Pressure WarningNollställning
Innan du nollställer systemet ska du kontrollera att trycket i alla fyra däcken är anpassat till bilens användningsförhållanden och stämmer överens med rekommendationerna som är angivna på däcktrycksetiketten.Däcktryckvarningen är endast tillförlitlig om en ny nollställning av systemet har utförts och trycket i de fyra däcken är korrekt justerade.Däcktryckvarningssystemet avger ingen varning om ett tryck är felaktigt vid den nya nollställningen.
Varningen består i att denna kontrollampa tänds med fast sken, åtföljt av en ljudsignal och beroende på utrustning visas även ett meddelande.
Du behöver nollställa systemet efter varje justering av däcktrycket i ett eller flera däck, samt efter byte av ett eller flera hjul.
F Sänk genast farten och undvik kraftiga rattvridningar och inbromsningar.F Stanna så fort trafikförhållandena tillåter detta.
F Använd satsen för provisorisk däckreparation eller reservhjulet (beroende på utrustning) om du har fått punktering på ett däck,ellerF om du har tillgång till en kompressor, exempelvis den som finns i satsen för provisorisk däckreparation, kan du kontrollera trycket i de fyra däcken (som ska vara kalla),ellerF kör försiktigt med lägre hastighet, om det inte går att utföra denna kontroll direkt.Den detekterade däcktrycksförlusten innebär inte alltid en synlig deformation av däcket. Nöj dig inte med enbart en visuell kontroll.Varningen bibehålls tills systemet har nollställts.
Begäran att nollställa systemet ska göras med stillastående bil och tändningen påslagen.
De nya sparade tryckvärdena betraktas som referensvärden av systemet.
6
Körning

260
Proace verso_sv_Chap06_conduite_ed01-2019

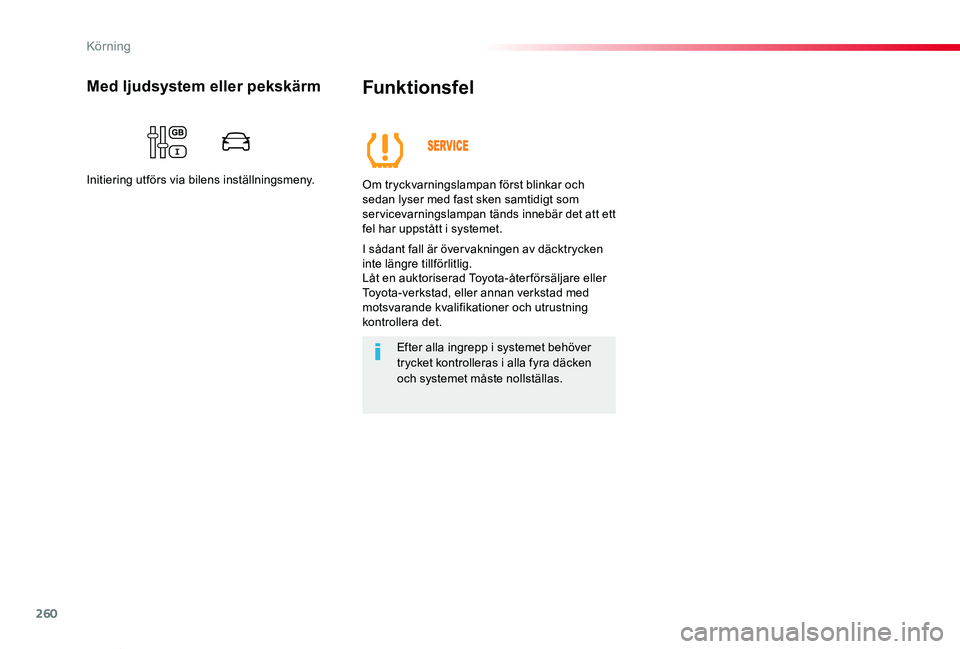

Funktionsfel
Om tryckvarningslampan först blinkar och sedan lyser med fast sken samtidigt som servicevarningslampan tänds innebär det att ett fel har uppstått i systemet.
I sådant fall är över vakningen av däcktrycken inte längre tillförlitlig.Låt en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera det.
Efter alla ingrepp i systemet behöver trycket kontrolleras i alla fyra däcken och systemet måste nollställas.
Med ljudsystem eller pekskärm
Initiering utförs via bilens inställningsmeny.
