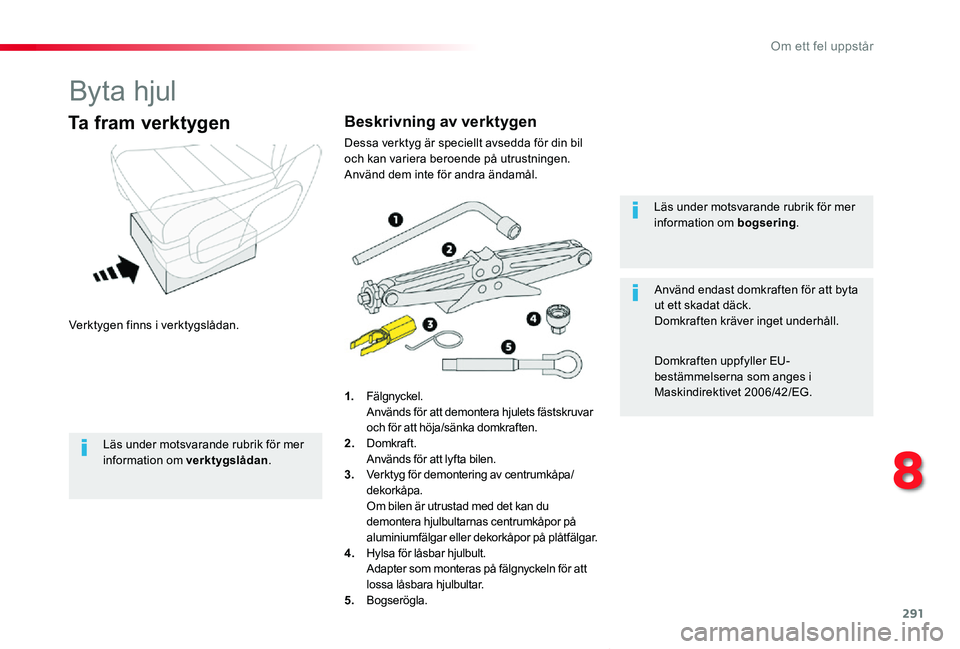

Page 291 of 418

291
Proace verso_sv_Chap08_En-cas-de-panne_ed01-2019
Byta hjul
Verktygen finns i verktygslådan.
Ta fram verktygen
1. Fälgnyckel. Används för att demontera hjulets fästskruvar och för att höja/sänka domkraften.2. Domkraft.
Används för att lyfta bilen.3. Verktyg för demontering av centrumkåpa/dekorkåpa. Om bilen är utrustad med det kan du demontera hjulbultarnas centrumkåpor på aluminiumfälgar eller dekorkåpor på plåtfälgar.4. Hylsa för låsbar hjulbult. Adapter som monteras på fälgnyckeln för att lossa låsbara hjulbultar.
5. Bogserögla.
Läs under motsvarande rubrik för mer information om bogsering.
Använd endast domkraften för att byta ut ett skadat däck.Domkraften kräver inget underhåll.
Domkraften uppfyller EU-bestämmelserna som anges i Maskindirektivet 2006/42/EG.
Beskrivning av verktygen
Dessa verktyg är speciellt avsedda för din bil och kan variera beroende på utrustningen. Använd dem inte för andra ändamål.
Läs under motsvarande rubrik för mer information om verktygslådan.
8
Om ett fel uppstår

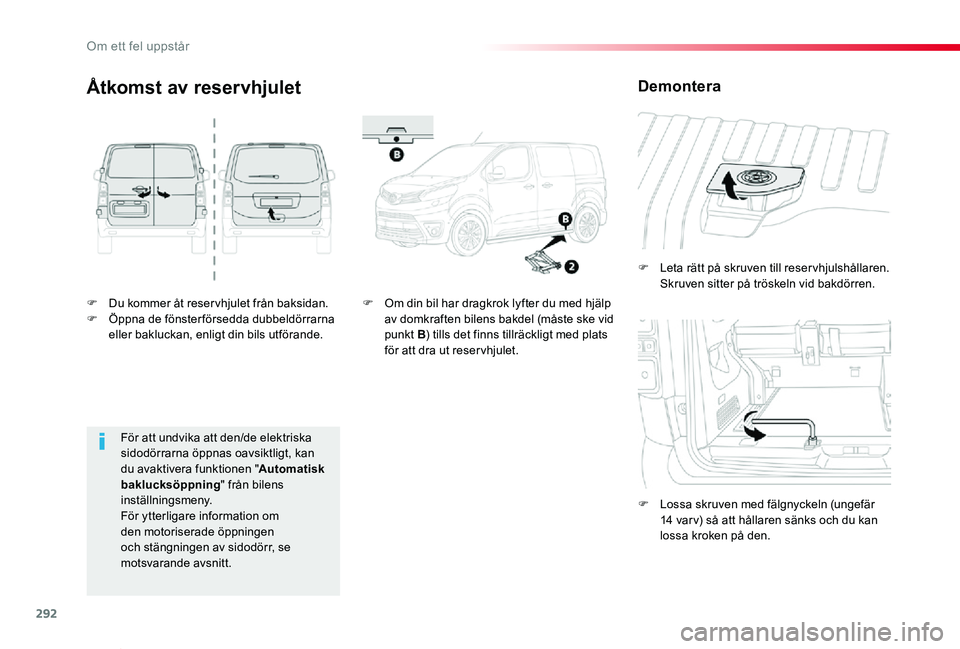

Page 292 of 418

292
Proace verso_sv_Chap08_En-cas-de-panne_ed01-2019
F Du kommer åt reser vhjulet från baksidan.F Öppna de fönsterförsedda dubbeldörrarna eller bakluckan, enligt din bils utförande.
F Leta rätt på skruven till reservhjulshållaren. Skruven sitter på tröskeln vid bakdörren.
F Lossa skruven med fälgnyckeln (ungefär 14 var v) så att hållaren sänks och du kan lossa kroken på den.
Åtkomst av reservhjulet
F Om din bil har dragkrok lyfter du med hjälp av domkraften bilens bakdel (måste ske vid punkt B) tills det finns tillräckligt med plats för att dra ut reser vhjulet.
Demontera
För att undvika att den/de elektriska sidodörrarna öppnas oavsiktligt, kan du avaktivera funktionen "Automatisk baklucksöppning" från bilens inställningsmeny.För ytterligare information om den motoriserade öppningen
och stängningen av sidodörr, se motsvarande avsnitt.
Om ett fel uppstår

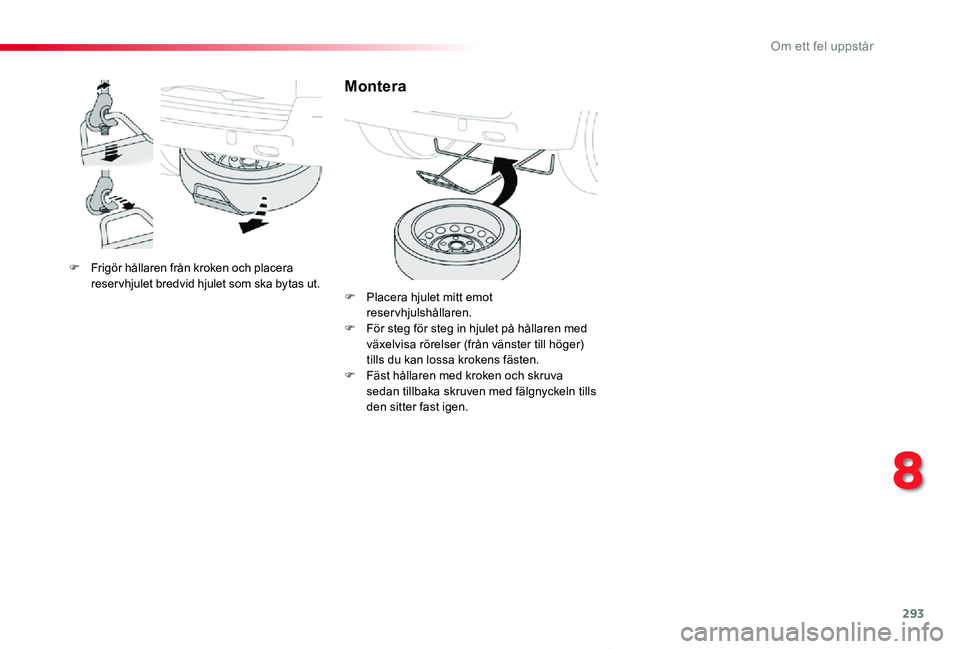

Page 293 of 418

293
Proace verso_sv_Chap08_En-cas-de-panne_ed01-2019
F Frigör hållaren från kroken och placera reser vhjulet bredvid hjulet som ska bytas ut.
Montera
F Placera hjulet mitt emot reservhjulshållaren.F För steg för steg in hjulet på hållaren med växelvisa rörelser (från vänster till höger) tills du kan lossa krokens fästen.F Fäst hållaren med kroken och skruva sedan tillbaka skruven med fälgnyckeln tills den sitter fast igen.
8
Om ett fel uppstår

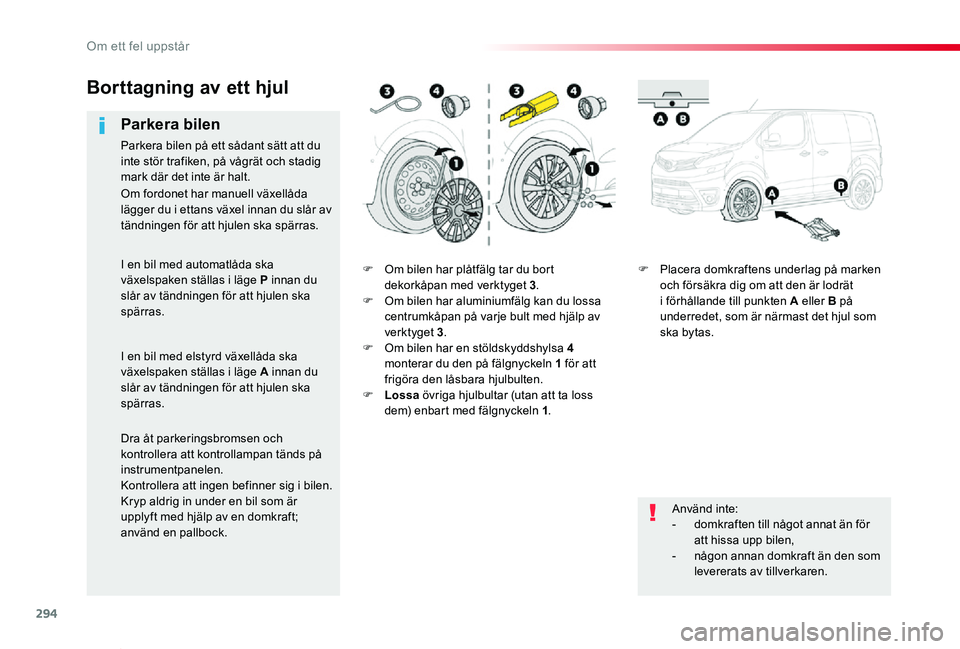

Page 294 of 418

294
Proace verso_sv_Chap08_En-cas-de-panne_ed01-2019
F Om bilen har plåtfälg tar du bort dekorkåpan med verktyget 3.F Om bilen har aluminiumfälg kan du lossa centrumkåpan på varje bult med hjälp av verktyget 3.F Om bilen har en stöldskyddshylsa 4 monterar du den på fälgnyckeln 1 för att frigöra den låsbara hjulbulten.F Lossa övriga hjulbultar (utan att ta loss dem) enbart med fälgnyckeln 1.
F Placera domkraftens underlag på marken och försäkra dig om att den är lodrät i förhållande till punkten A eller B på underredet, som är närmast det hjul som ska bytas.
Borttagning av ett hjul
Parkera bilen
Parkera bilen på ett sådant sätt att du inte stör trafiken, på vågrät och stadig mark där det inte är halt.
Använd inte:- domkraften till något annat än för att hissa upp bilen,
- någon annan domkraft än den som levererats av tillverkaren.
Om fordonet har manuell växellåda lägger du i ettans växel innan du slår av tändningen för att hjulen ska spärras.
I en bil med automatlåda ska växelspaken ställas i läge P innan du slår av tändningen för att hjulen ska spärras.
I en bil med elstyrd växellåda ska växelspaken ställas i läge A innan du slår av tändningen för att hjulen ska spärras.
Dra åt parkeringsbromsen och
kontrollera att kontrollampan tänds på instrumentpanelen.Kontrollera att ingen befinner sig i bilen.Kryp aldrig in under en bil som är upplyft med hjälp av en domkraft; använd en pallbock.
Om ett fel uppstår

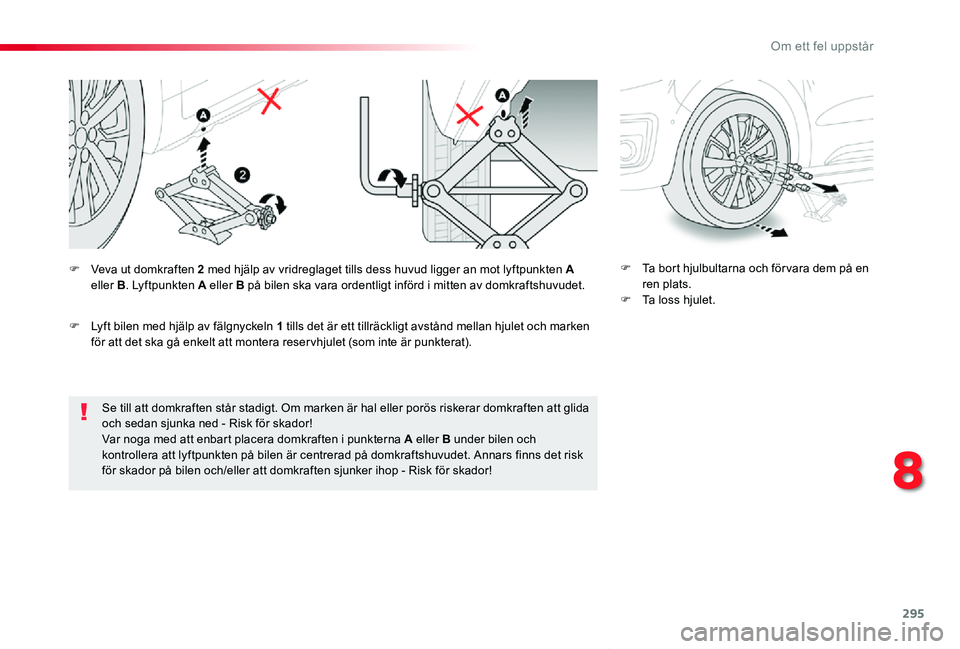

Page 295 of 418

295
Proace verso_sv_Chap08_En-cas-de-panne_ed01-2019
Se till att domkraften står stadigt. Om marken är hal eller porös riskerar domkraften att glida och sedan sjunka ned - Risk för skador!Var noga med att enbart placera domkraften i punkterna A eller B under bilen och kontrollera att lyftpunkten på bilen är centrerad på domkraftshuvudet. Annars finns det risk för skador på bilen och/eller att domkraften sjunker ihop - Risk för skador!
F Ta bort hjulbultarna och för vara dem på en ren plats.F Ta loss hjulet.
F Veva ut domkraften 2 med hjälp av vridreglaget tills dess huvud ligger an mot lyftpunkten A eller B. Lyftpunkten A eller B på bilen ska vara ordentligt införd i mitten av domkraftshuvudet.
F Lyft bilen med hjälp av fälgnyckeln 1 tills det är ett tillräckligt avstånd mellan hjulet och marken för att det ska gå enkelt att montera reser vhjulet (som inte är punkterat).
8
Om ett fel uppstår
Page 296 of 418

296
Proace verso_sv_Chap08_En-cas-de-panne_ed01-2019
Montering av ett hjul
F Sätt hjulet på plats på navet.F Skruva fast bultarna för hand så långt det g å r.F Om bilen är utrustad med en låsbar hjulbult kan du fördra den med fälgnyckeln 1 försedd med stöldskyddshylsan 4.F Fördra övriga bultar enbart med fälgnyckeln 1.
F Sänk åter bilen helt ned på marken.F Fäll ihop domkraften 2 och ta bort den.
Om ett fel uppstår

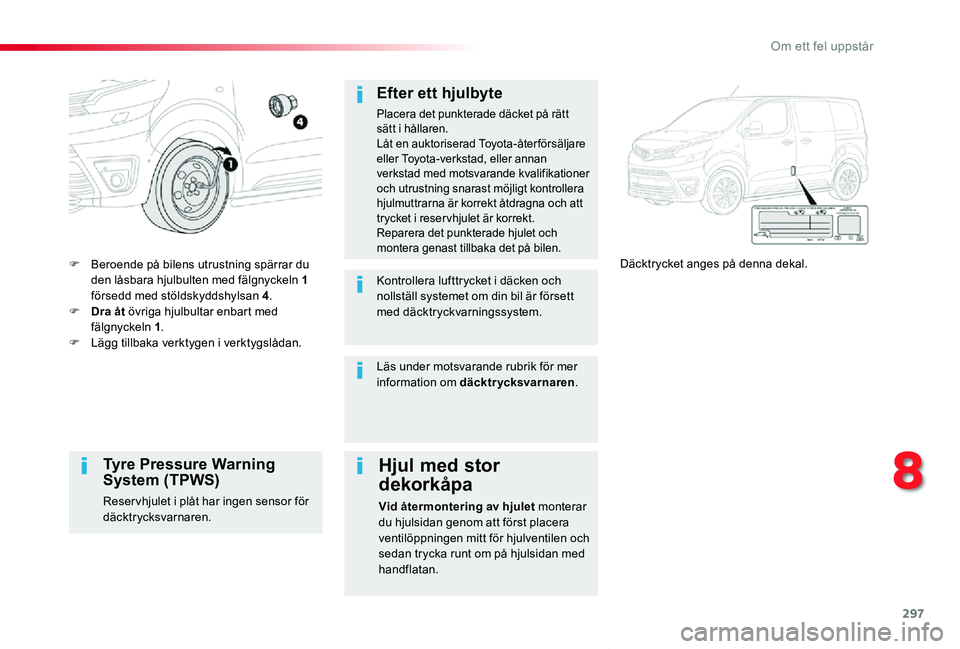

Page 297 of 418

297
Proace verso_sv_Chap08_En-cas-de-panne_ed01-2019
F Beroende på bilens utrustning spärrar du den låsbara hjulbulten med fälgnyckeln 1 försedd med stöldskyddshylsan 4.F Dra åt övriga hjulbultar enbart med fälgnyckeln 1.F Lägg tillbaka verktygen i verktygslådan.
Däcktrycket anges på denna dekal.
Efter ett hjulbyte
Placera det punkterade däcket på rätt sätt i hållaren.Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning snarast möjligt kontrollera hjulmuttrarna är korrekt åtdragna och att trycket i reser vhjulet är korrekt.Reparera det punkterade hjulet och montera genast tillbaka det på bilen.
Kontrollera lufttrycket i däcken och nollställ systemet om din bil är försett med däcktryckvarningssystem.
Tyre Pressure Warning System (TPWS)
Reser vhjulet i plåt har ingen sensor för däcktrycksvarnaren.
Hjul med stor
dekorkåpa
Vid återmontering av hjulet monterar du hjulsidan genom att först placera ventilöppningen mitt för hjulventilen och
sedan trycka runt om på hjulsidan med
handflatan.
Läs under motsvarande rubrik för mer information om däcktrycksvarnaren.
8
Om ett fel uppstår
Page 298 of 418

298
Proace verso_sv_Chap08_En-cas-de-panne_ed01-2019

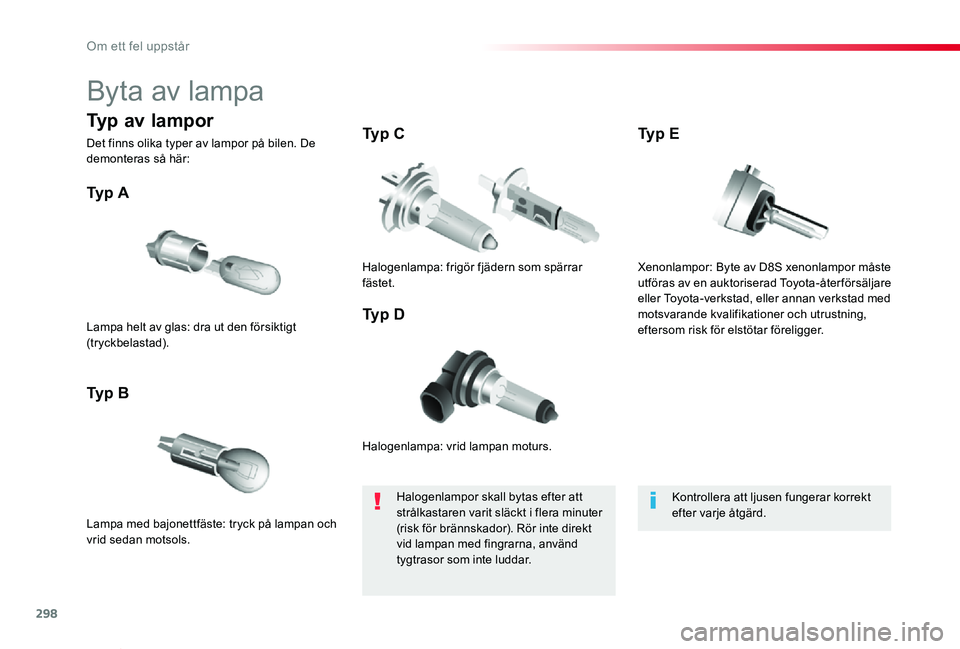

Byta av lampa
Halogenlampa: vrid lampan moturs.
Ty p A
Lampa med bajonettfäste: tryck på lampan och vrid sedan motsols.
Ty p B
Ty p C
Ty p DLampa helt av glas: dra ut den försiktigt (tryckbelastad).
Halogenlampa: frigör fjädern som spärrar fästet.
Halogenlampor skall bytas efter att strålkastaren varit släckt i flera minuter (risk för brännskador). Rör inte direkt vid lampan med fingrarna, använd tygtrasor som inte luddar.
Kontrollera att ljusen fungerar korrekt efter varje åtgärd.
Typ av lampor
Det finns olika typer av lampor på bilen. De demonteras så här:
Xenonlampor: Byte av D8S xenonlampor måste utföras av en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning, eftersom risk för elstötar föreligger.
Ty p E
Om ett fel uppstår

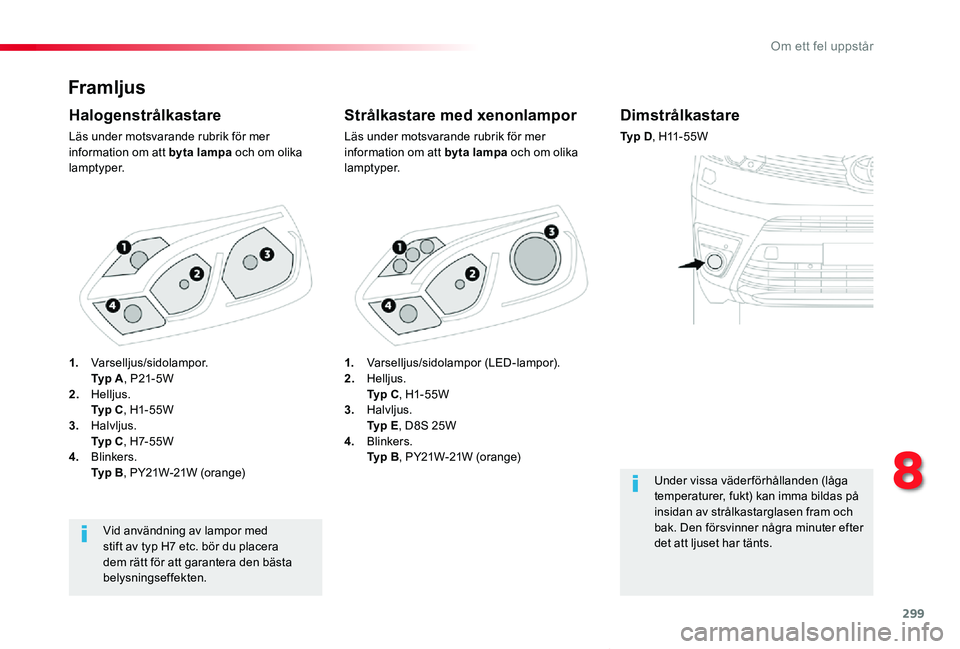

Page 299 of 418

299
Proace verso_sv_Chap08_En-cas-de-panne_ed01-2019
Framljus
Strålkastare med xenonlampor
Läs under motsvarande rubrik för mer information om att byta lampa och om olika lamptyper.
Halogenstrålkastare
Läs under motsvarande rubrik för mer information om att byta lampa och om olika lamptyper.
Vid användning av lampor med stift av typ H7 etc. bör du placera dem rätt för att garantera den bästa belysningseffekten.
Dimstrålkastare
Ty p D, H11 - 5 5 W
Under vissa väderförhållanden (låga temperaturer, fukt) kan imma bildas på insidan av strålkastarglasen fram och bak. Den försvinner några minuter efter det att ljuset har tänts.
1. Varselljus/sidolampor (LED-lampor).2. Helljus. Ty p C, H1- 55W3. Halvljus. Ty p E, D8S 25W4. Blinkers. Ty p B, PY21W-21W (orange)
1. Varselljus/sidolampor. Ty p A, P21- 5W2. Helljus. Ty p C, H1- 55W3. Halvljus. Ty p C, H7- 5 5 W4. Blinkers. Ty p B, PY21W-21W (orange)
8
Om ett fel uppstår

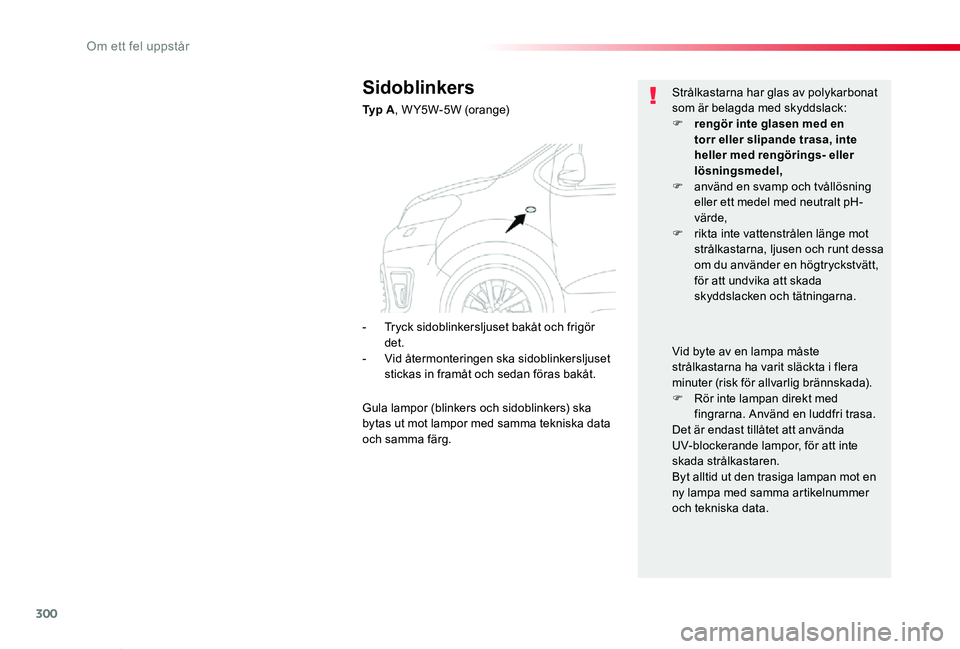

Page 300 of 418

300
Proace verso_sv_Chap08_En-cas-de-panne_ed01-2019
Sidoblinkers
Ty p A, W Y5W-5W (orange)
Strålkastarna har glas av polykarbonat som är belagda med skyddslack:F rengör inte glasen med en torr eller slipande trasa, inte heller med rengörings- eller lösningsmedel,F använd en svamp och tvållösning eller ett medel med neutralt pH-värde,F rikta inte vattenstrålen länge mot strålkastarna, ljusen och runt dessa om du använder en högtryckstvätt, för att undvika att skada skyddslacken och tätningarna.
Vid byte av en lampa måste strålkastarna ha varit släckta i flera minuter (risk för allvarlig brännskada).F Rör inte lampan direkt med fingrarna. Använd en luddfri trasa.Det är endast tillåtet att använda UV-blockerande lampor, för att inte skada strålkastaren.Byt alltid ut den trasiga lampan mot en ny lampa med samma artikelnummer och tekniska data.
- Tryck sidoblinkersljuset bakåt och frigör det.- Vid återmonteringen ska sidoblinkersljuset stickas in framåt och sedan föras bakåt.
Gula lampor (blinkers och sidoblinkers) ska bytas ut mot lampor med samma tekniska data och samma färg.
Om ett fel uppstår
