display TOYOTA PROACE VERSO 2020 Instructieboekje (in Dutch)

.
.
ProaceVerso_nl_Chap00a_sommaire_ed2019_V02
Rijadviezen 192Starten - afzetten van de motor, normale sleutel, sleutel met afstandsbediening 195Starten - afzetten van de motor "Smart Entry & Start System" 198Parkeerrem 201Hill start assist control (HAC) 202Handgeschakelde 5-versnellingsbak 203Handgeschakelde 6-versnellingsbak 203Opschakelindicator 204Automatische transmissie 205Elektronisch gestuurde versnellingsbak 210Stop & Start 214Head-up display 218Adjustable Speed Limiter (ASL) 220Road Sign Assist 221Snelheidsbegrenzer 225Snelheidsregelaar 228Adaptive cruise control 232Forward collision warning and Autonomous emergency braking system with Pedestrian Detection 239Lane Departure Alert 245Driver Attention Alert 247Dodehoekbewaking 249Parkeerhulp 252Achteruitrijcamera, binnenspiegel 254180°-camerasysteem achter 255Tyre Pressure Warning System (TPWS) 258
Brandstoftank 261Tankbeveiliging diesel 262Sneeuwkettingen 264Trekken van een aanhanger 265Eco-mode 266Accessoires 267Dakstangen/imperiaal 268Wisserbladen vervangen 269Motorkap 271Dieselmotor 272Niveaus controleren 273Controles 276AdBlue® en SCR-systeem (dieselmotor) 278
Gevarendriehoek (opbergen) 282Gereedschapskist 282Bandenreparatieset 285Wiel verwisselen 291Een lamp vervangen 298Zekering vervangen 31112V- ac c u 316Slepen 320Brandstoftank leeg (diesel) 322
Afmetingen 323Motoren 324Gewichten 324Identificatie 327
RijdenPraktische informatie
Storingen verhelpen
Technische gegevens
Noodoproep of Pechhulp 328Toyota Pro Touch with navigation system 331To y o t a P r o To u c h 367Toyota Radio Bluetooth 387
Audio en datacommunicatie
Trefwoordenregister
Inhoudsopgave

7
ProaceVerso_nl_Chap00b_vue-ensemble_ed2019_V02
Vergrendelen/ontgrendelen vanuit het interieur 64Elektrische schuifdeur(en) 68-71Elektrische kinderbeveiliging 190Alarmknipperlichten 158Tyre Pressure Warning System (TPWS) 258-260Stop & Start uitschakelen 216CDS/ASR uitschakelen 161
Stuurwiel verstellen 87Cla xon 159
Head-up display 218 -219
Cockpit (vervolg)
Ruitenwisserschakelaar 154-156Boordcomputer 38- 40
Adjustable Speed Limiter (ASL) 220Snelheidsbegrenzer 225-227Snelheidsregelaar 228-231Adaptive cruise control 232-238
Instrumentenpanelen 13-14Verklikkerlampjes 15-28Koelvloeistoftemperatuur 29Onderhoudsindicator 29-31Motorolieniveaumeter 32AdBlue®-actieradiusindicatoren 33-35Kilometerteller 36Schakelindicator 204Dimmer dashboardverlichting 37Boordcomputer 38- 40Datum en tijd instellen 44Driver Attention Alert 247-248
Elektrisch bedienbare ruiten 86Elektrische buitenspiegelverstelling 141
Toyota Traction Select 161, 162-163Fuel burner heater/Remote controlled fuel burner heater 137-139Alarm 83-85Handmatige koplamphoogteverstelling 153Lane Departure Alert 245 -246Dodehoekbewakingssysteem 249-251Grootlichtassistent 151-152
Datum/tijd instellen (touchscreen) 44Datum/tijd instellen (autoradio) 44Achteruitrijcamera 255-257Adjustable Speed Limiter (ASL) 220Road Sign Assist 221-224, 227, 230, 234Forward collision warning 239-242Autonomous emergency braking 242-244Stop & Start uitschakelen 216
Lichtschakelaar 144-147Richtingaanwijzers 146
.
Overzicht

13
ProaceVerso_nl_Chap01_instruments-de-bord_ed2019_V02
1. Analoge snelheidsmeter (km/h of mph).2. Brandstofniveaumeter.3. Koelvloeistoftemperatuurmeter.4. Aanwijzingen van de snelheidsregelaar of de snelheidsbegrenzer.5. Digitale snelheidsmeter (km/h of mph).
A. Resetten van de onderhoudsindicator. Tijdelijk weergegeven informatie:- onderhoud,- actieradius vloeistof emissieregeling (AdBlue®).B. Dimmer verlichting.C. Resetten dagteller en tripmeter.
6. Opschakelindicator. Ingeschakelde versnelling automatische transmissie of elektronisch gestuurde versnellingsbak.7. Onderhoudsindicator en vervolgens kilometerteller (km of miles), dagteller (km of miles), weergave van meldingen, ...8. Toerenteller (x 1000 t /min of rpm).
Meters en displaysBedieningstoetsen

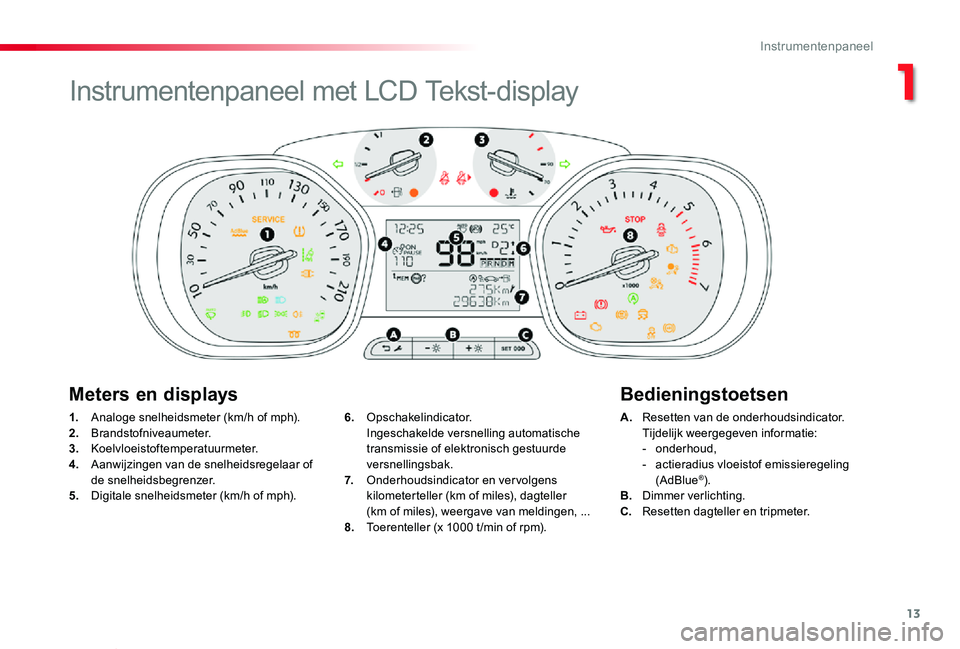

Instrumentenpaneel met LCD Tekst-display
1
Instrumentenpaneel

14
ProaceVerso_nl_Chap01_instruments-de-bord_ed2019_V02

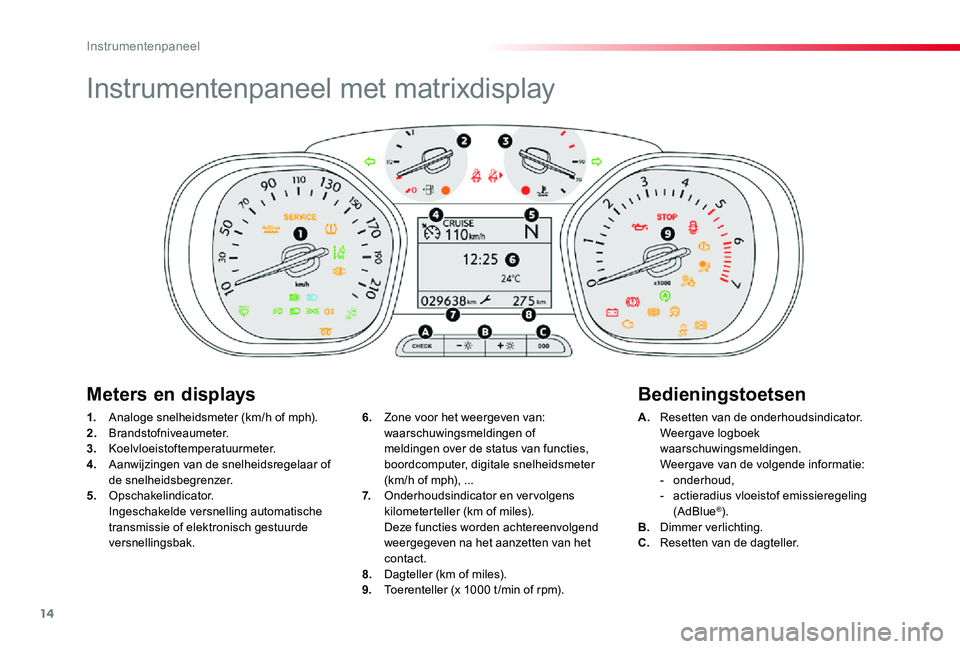

Instrumentenpaneel met matrixdisplay
1. Analoge snelheidsmeter (km/h of mph).2. Brandstofniveaumeter.3. Koelvloeistoftemperatuurmeter.4. Aanwijzingen van de snelheidsregelaar of de snelheidsbegrenzer.5. Opschakelindicator. Ingeschakelde versnelling automatische transmissie of elektronisch gestuurde versnellingsbak.
A. Resetten van de onderhoudsindicator. Weergave logboek waarschuwingsmeldingen. Weergave van de volgende informatie:- onderhoud,- actieradius vloeistof emissieregeling (AdBlue®).B. Dimmer verlichting.C. Resetten van de dagteller.
6. Zone voor het weergeven van: waarschuwingsmeldingen of meldingen over de status van functies, boordcomputer, digitale snelheidsmeter (km/h of mph), ...7. Onderhoudsindicator en vervolgens kilometerteller (km of miles). Deze functies worden achtereenvolgend weergegeven na het aanzetten van het contact.8. Dagteller (km of miles).9. Toerenteller (x 1000 t /min of rpm).
Meters en displaysBedieningstoetsen
Instrumentenpaneel

15
ProaceVerso_nl_Chap01_instruments-de-bord_ed2019_V02

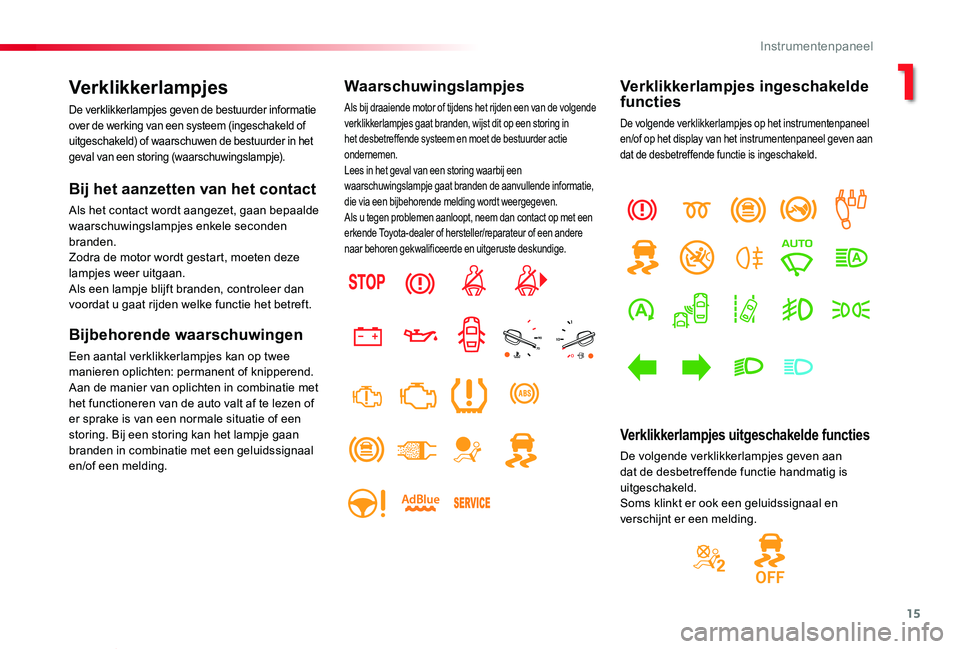

Verklikkerlampjes
De verklikkerlampjes geven de bestuurder informatie over de werking van een systeem (ingeschakeld of uitgeschakeld) of waarschuwen de bestuurder in het geval van een storing (waarschuwingslampje).
Bij het aanzetten van het contact
Als het contact wordt aangezet, gaan bepaalde waarschuwingslampjes enkele seconden branden.Zodra de motor wordt gestart, moeten deze lampjes weer uitgaan.Als een lampje blijft branden, controleer dan voordat u gaat rijden welke functie het betreft.
Bijbehorende waarschuwingen
Een aantal verklikkerlampjes kan op twee manieren oplichten: permanent of knipperend.Aan de manier van oplichten in combinatie met het functioneren van de auto valt af te lezen of er sprake is van een normale situatie of een storing. Bij een storing kan het lampje gaan branden in combinatie met een geluidssignaal en/of een melding.
Waarschuwingslampjes
Als bij draaiende motor of tijdens het rijden een van de volgende verklikkerlampjes gaat branden, wijst dit op een storing in het desbetreffende systeem en moet de bestuurder actie ondernemen.Lees in het geval van een storing waarbij een waarschuwingslampje gaat branden de aanvullende informatie, die via een bijbehorende melding wordt weergegeven.Als u tegen problemen aanloopt, neem dan contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Verklikkerlampjes ingeschakelde functies
De volgende verklikkerlampjes op het instrumentenpaneel en/of op het display van het instrumentenpaneel geven aan dat de desbetreffende functie is ingeschakeld.
Verklikkerlampjes uitgeschakelde functies
De volgende verklikkerlampjes geven aan dat de desbetreffende functie handmatig is uitgeschakeld.Soms klinkt er ook een geluidssignaal en verschijnt er een melding.
1
Instrumentenpaneel

22
ProaceVerso_nl_Chap01_instruments-de-bord_ed2019_V02

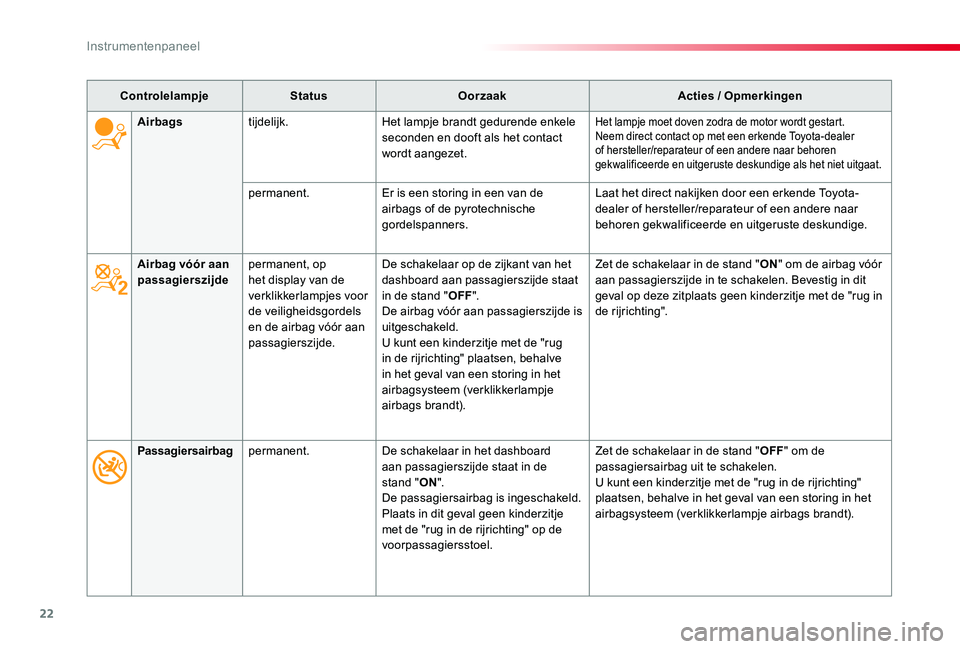

ControlelampjeStatusOorzaakActies / Opmerkingen
Airbag vóór aan passagierszijdepermanent, op het display van de verklikkerlampjes voor de veiligheidsgordels en de airbag vóór aan passagierszijde.
De schakelaar op de zijkant van het dashboard aan passagierszijde staat in de stand "OFF".De airbag vóór aan passagierszijde is uitgeschakeld.U kunt een kinderzitje met de "rug in de rijrichting" plaatsen, behalve in het geval van een storing in het airbagsysteem (verklikkerlampje airbags brandt).
Zet de schakelaar in de stand "ON" om de airbag vóór aan passagierszijde in te schakelen. Bevestig in dit geval op deze zitplaats geen kinderzitje met de "rug in de rijrichting".
Airbagstijdelijk.Het lampje brandt gedurende enkele seconden en dooft als het contact wordt aangezet.
Het lampje moet doven zodra de motor wordt gestart.Neem direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige als het niet uitgaat.
permanent.Er is een storing in een van de airbags of de pyrotechnische gordelspanners.
Laat het direct nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Passagiersairbagpermanent.De schakelaar in het dashboard aan passagierszijde staat in de stand "ON".De passagiersairbag is ingeschakeld.Plaats in dit geval geen kinderzitje met de "rug in de rijrichting" op de voorpassagiersstoel.
Zet de schakelaar in de stand "OFF" om de passagiersairbag uit te schakelen.U kunt een kinderzitje met de "rug in de rijrichting" plaatsen, behalve in het geval van een storing in het airbagsysteem (verklikkerlampje airbags brandt).
Instrumentenpaneel

30
ProaceVerso_nl_Chap01_instruments-de-bord_ed2019_V02

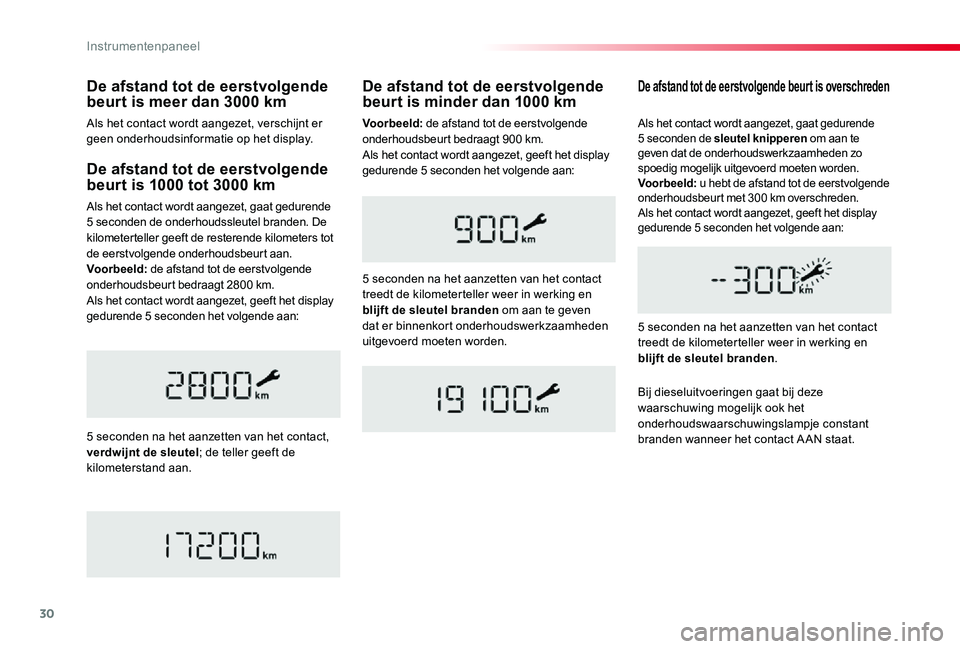

De afstand tot de eerstvolgende beurt is 1000 tot 3000 km
Als het contact wordt aangezet, gaat gedurende 5 seconden de onderhoudssleutel branden. De kilometerteller geeft de resterende kilometers tot de eerstvolgende onderhoudsbeurt aan.Voorbeeld: de afstand tot de eerstvolgende onderhoudsbeurt bedraagt 2800 km.Als het contact wordt aangezet, geeft het display gedurende 5 seconden het volgende aan:
5 seconden na het aanzetten van het contact, verdwijnt de sleutel; de teller geeft de kilometerstand aan.
De afstand tot de eerstvolgende beurt is overschreden
5 seconden na het aanzetten van het contact treedt de kilometerteller weer in werking en blijft de sleutel branden.
Als het contact wordt aangezet, gaat gedurende 5 seconden de sleutel knipperen om aan te geven dat de onderhoudswerkzaamheden zo spoedig mogelijk uitgevoerd moeten worden.Voorbeeld: u hebt de afstand tot de eerstvolgende onderhoudsbeurt met 300 km overschreden.Als het contact wordt aangezet, geeft het display gedurende 5 seconden het volgende aan:
De afstand tot de eerstvolgende beurt is minder dan 1000 km
5 seconden na het aanzetten van het contact treedt de kilometerteller weer in werking en blijft de sleutel branden om aan te geven dat er binnenkort onderhoudswerkzaamheden uitgevoerd moeten worden.
Bij dieseluitvoeringen gaat bij deze waarschuwing mogelijk ook het onderhoudswaarschuwingslampje constant branden wanneer het contact A AN staat.
De afstand tot de eerstvolgende beurt is meer dan 3000 km
Als het contact wordt aangezet, verschijnt er geen onderhoudsinformatie op het display.Voorbeeld: de afstand tot de eerstvolgende onderhoudsbeurt bedraagt 900 km.Als het contact wordt aangezet, geeft het display gedurende 5 seconden het volgende aan:
Instrumentenpaneel

31
ProaceVerso_nl_Chap01_instruments-de-bord_ed2019_V02

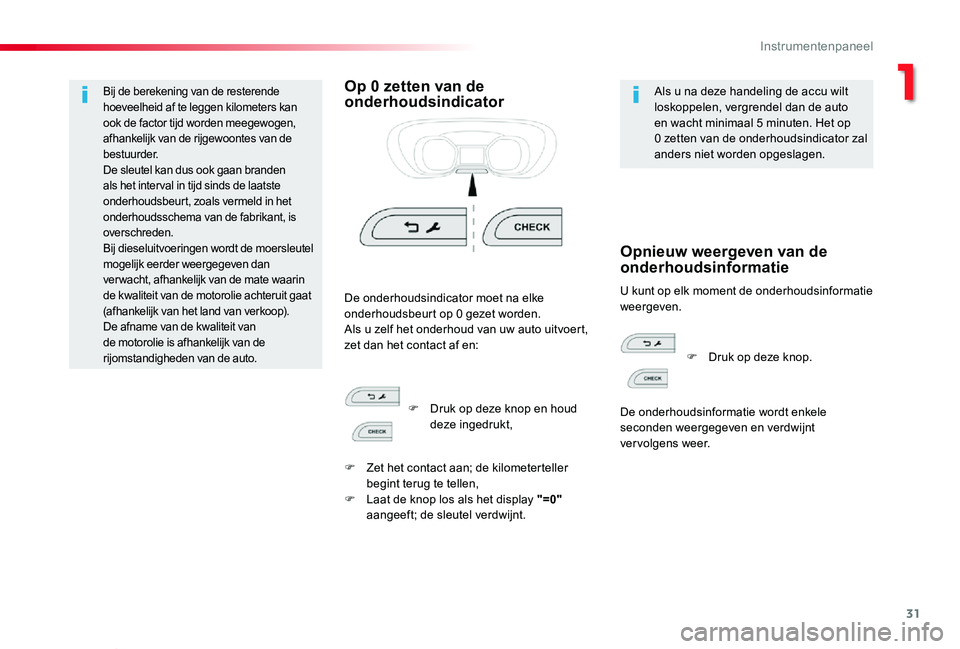

Bij de berekening van de resterende hoeveelheid af te leggen kilometers kan ook de factor tijd worden meegewogen, afhankelijk van de rijgewoontes van de bestuurder.De sleutel kan dus ook gaan branden als het inter val in tijd sinds de laatste onderhoudsbeurt, zoals vermeld in het onderhoudsschema van de fabrikant, is overschreden.Bij dieseluitvoeringen wordt de moersleutel mogelijk eerder weergegeven dan ver wacht, afhankelijk van de mate waarin de kwaliteit van de motorolie achteruit gaat (afhankelijk van het land van verkoop).De afname van de kwaliteit van de motorolie is afhankelijk van de rijomstandigheden van de auto.
Op 0 zetten van de onderhoudsindicatorAls u na deze handeling de accu wilt loskoppelen, vergrendel dan de auto en wacht minimaal 5 minuten. Het op 0 zetten van de onderhoudsindicator zal anders niet worden opgeslagen.
U kunt op elk moment de onderhoudsinformatie weergeven.De onderhoudsindicator moet na elke onderhoudsbeurt op 0 gezet worden.Als u zelf het onderhoud van uw auto uitvoert, zet dan het contact af en:
Opnieuw weergeven van de onderhoudsinformatie
F Druk op deze knop en houd deze ingedrukt,
F Zet het contact aan; de kilometerteller begint terug te tellen,F Laat de knop los als het display "=0" aangeeft; de sleutel verdwijnt.
F Druk op deze knop.
De onderhoudsinformatie wordt enkele seconden weergegeven en verdwijnt vervolgens weer.
1
Instrumentenpaneel

36
ProaceVerso_nl_Chap01_instruments-de-bord_ed2019_V02
Kilometerteller en dagteller
De kilometerteller en dagteller worden gedurende 30 seconden weergegeven bij het afzetten van het contact, bij het openen van het bestuurdersportier en bij het vergrendelen en ontgrendelen van de auto.
Voor reizen in het buitenland kan de eenheid van de afstand worden aangepast: de snelheid moet namelijk worden weergegeven in de officiële eenheid van het land (km of mijl). De eenheid kan bij stilstaande auto worden gewijzigd via het configuratiemenu van het display.
Kilometerteller
Deze teller geeft de totale kilometerstand van de auto aan.
Dagteller
Deze teller geeft het aantal gereden kilometers weer sinds de bestuurder de teller op 0 heeft gezet.
F Druk bij aangezet contact op deze knop tot de dagteller op 0 staat.
Instrumentenpaneel

39
ProaceVerso_nl_Chap01_instruments-de-bord_ed2019_V02

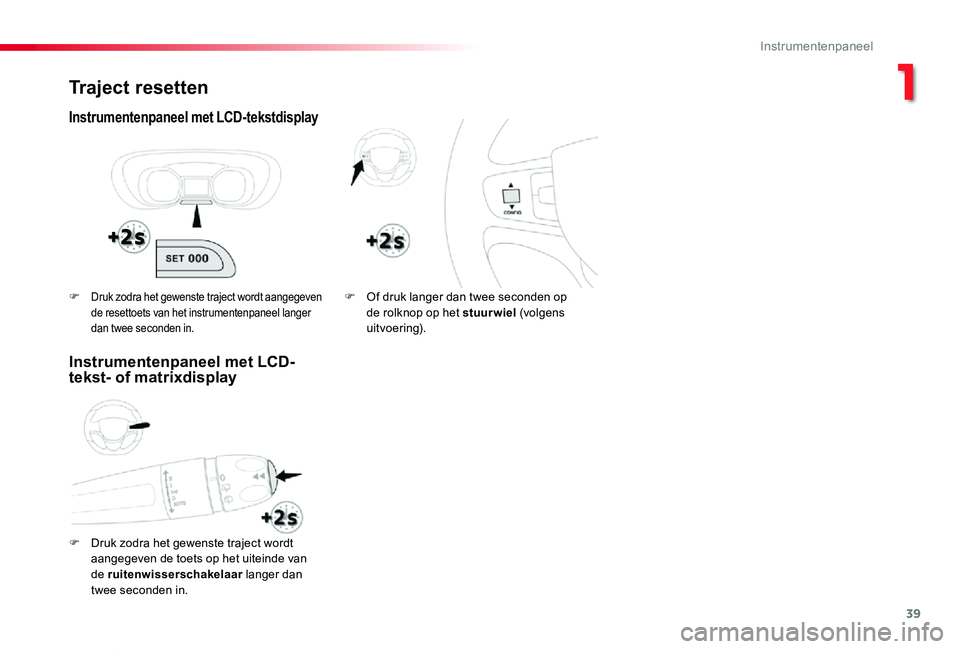

Traject resetten
Instrumentenpaneel met LCD-tekstdisplay
F Druk zodra het gewenste traject wordt
aangegeven de toets op het uiteinde van de ruitenwisserschakelaar langer dan twee seconden in.
F Of druk langer dan twee seconden op de rolknop op het stuurwiel (volgens uitvoering).
F Druk zodra het gewenste traject wordt aangegeven de resettoets van het instrumentenpaneel langer dan twee seconden in.
Instrumentenpaneel met LCD-tekst- of matrixdisplay
1
Instrumentenpaneel
