Page 4 of 418

4
ProAce_verso_NO_Chap00b_vue-ensemble_ed01-2019
Utvendig
Propp, drivstofftank 261-262Feilfyllingssperre 262-263Tom drivstofftank, håndpumpe diesel 322
Tyre Pressure Warning System (TPWS) 258-260Dekk, dekktrykk 259 -260, 327ESC-system 159 -161ABS, elektronisk bremsekraftfordeler 15 9 -16 0CDS, Antispinn 161Toyota Traction Select 161, 162-163Kjettinger 264
Fordører 65Beholder for AdBlue® 278 -281Verktøyeske 282-284
Automatisk tenning av lys 147Automatisk fjernlysfunksjon 151-152Blinklys 146Manuell regulering av lyktenes høyde 153Skifte av lyspærer foran 298 -304Lyktespylere 156
Skyview® 120Tilbehør 267-268
Åpning av panser 271
Nøkkel 45Nøkkel, fjernkontroll 45 -50Skifte batteri, ny initialisering 51Smart Entry & Start System 52- 62Skifte av batteri, reinitialisering 62Start - stopp av motoren 198 -200- nøkkel, fjernkontroll- Smart Entry & Start System Låse / låse opp innenfra 64Alarm 83-85
Road Sign Assist 221-224Forward collision warning 239-242Autonomous emergency braking 242-244
Skifte av vindusviskerblad 269Automatisk visk 155-156Avdugging, avising foran 131
Tåkelys foran 145, 299, 304Kjørelys 147, 300Statisk kurvelys 150
Parkeringsassistanse foran 252-253Tauing 320-321
Oversikt

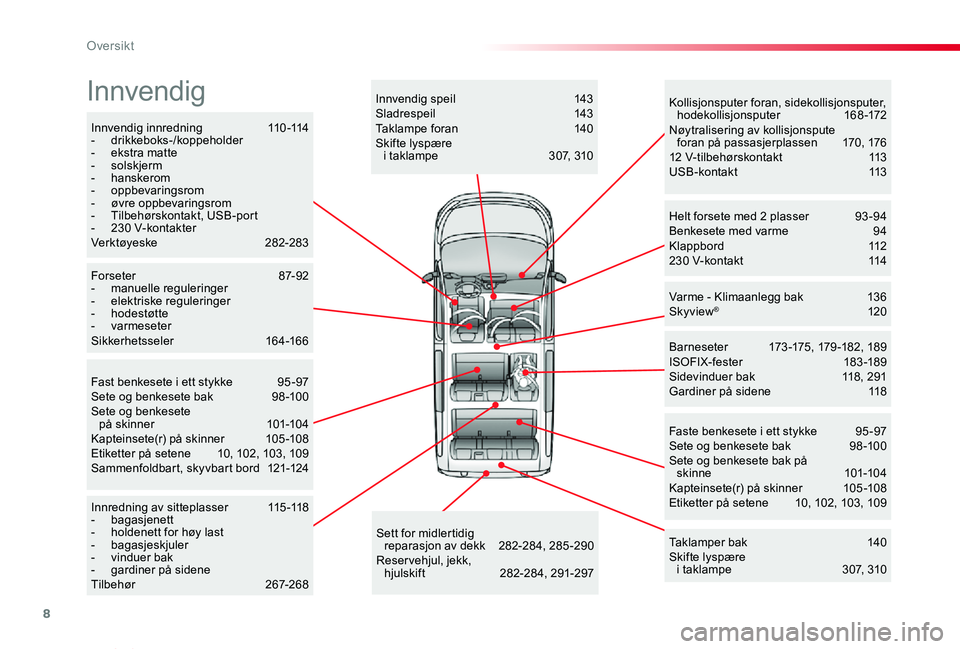

Page 8 of 418

8
ProAce_verso_NO_Chap00b_vue-ensemble_ed01-2019
Innvendig innredning 110-114- drikkeboks-/koppeholder- ekstra matte- solskjerm- hanskerom- oppbevaringsrom- øvre oppbevaringsrom- Tilbehørskontakt, USB-port- 230 V-kontakterVerktøyeske 282-283
B a r n e s ete r 173 -175 , 179 -18 2 , 18 9ISOFIX-fester 183 -189Sidevinduer bak 118, 291Gardiner på sidene 118
Faste benkesete i ett stykke 95 -97Sete og benkesete bak 98 -100Sete og benkesete bak på skinne 101-104Kapteinsete(r) på skinner 105-108Etiketter på setene 10, 102, 103, 109
Helt forsete med 2 plasser 93 -94Benkesete med varme 94Klappbord 112230 V-kontakt 114
Varme - Klimaanlegg bak 136Skyview® 120
Sett for midlertidig reparasjon av dekk 282-284, 285 -290Reservehjul, jekk, hjulskift 282-284, 291-297
Innredning av sitteplasser 115-118- bagasjenett- holdenett for høy last- bagasjeskjuler- vinduer bak- gardiner på sideneTilbehør 267-268
Taklamper bak 140Skifte lyspære i taklampe 307, 310
Innvendig speil 143Sladrespeil 143Taklampe foran 140Skifte lyspære i taklampe 307, 310
Kollisjonsputer foran, sidekollisjonsputer, hodekollisjonsputer 168-172Nøytralisering av kollisjonspute foran på passasjerplassen 170, 17612 V-tilbehørskontakt 113USB-kontakt 113
Forseter 87-92- manuelle reguleringer- elektriske reguleringer- hodestøtte- varmeseterSikkerhetsseler 164-166
Fast benkesete i ett stykke 95 -97Sete og benkesete bak 98 -100Sete og benkesete på skinner 101-104Kapteinsete(r) på skinner 105-108Etiketter på setene 10, 102, 103, 109Sammenfoldbart, skyvbart bord 121-124
Innvendig
Oversikt

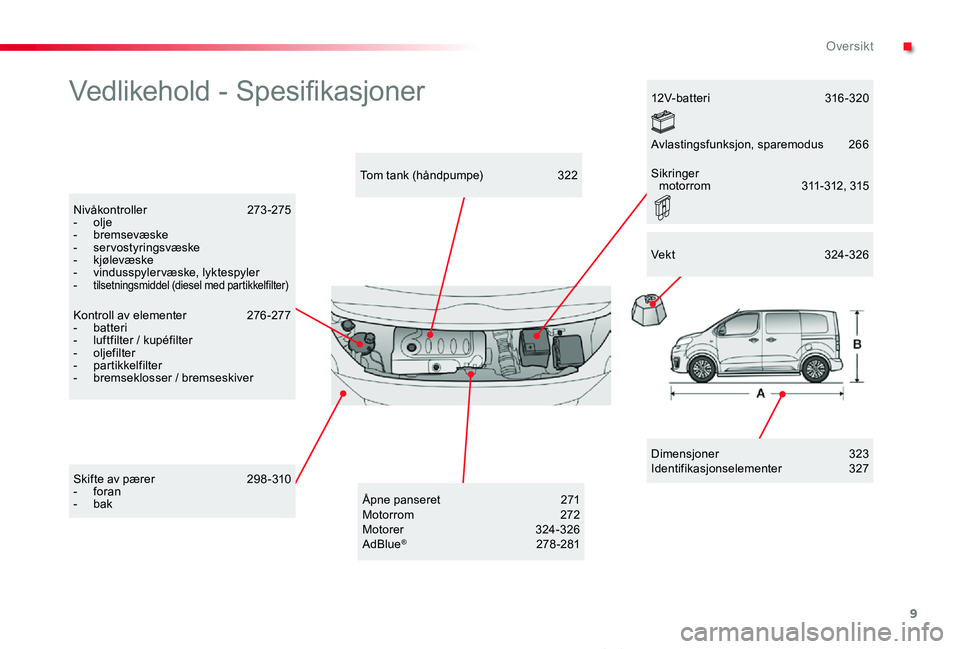

Page 9 of 418

9
ProAce_verso_NO_Chap00b_vue-ensemble_ed01-2019
Vedlikehold - Spesifikasjoner
Dimensjoner 323Identifikasjonselementer 327
Tom tank (håndpumpe) 322
Nivåkontroller 273-275- olje- bremsevæske- servostyringsvæske- kjølevæske- vindusspylervæske, lyktespyler- tilsetningsmiddel (diesel med partikkelfilter)
Kontroll av elementer 276 -277- batteri- luftfilter / kupéfilter- oljefilter- partikkelfilter- bremseklosser / bremseskiver
Skifte av pærer 298 -310- foran- bak
12V-batteri 316-320
Åpne panseret 271Motorrom 272Motorer 324-326AdBlue® 278 -281
Vekt 324-326
Avlastingsfunksjon, sparemodus 266
Sikringer motor rom 311- 312, 315
.
Oversikt

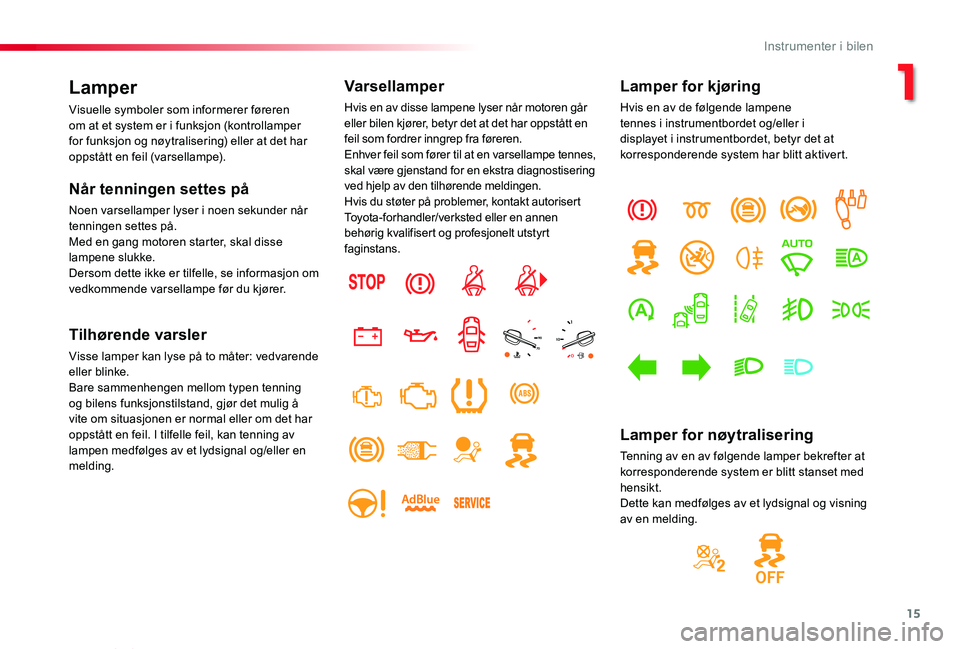

Page 15 of 418

15
ProAce_verso_NO_Chap01_instruments-de-bord_ed01-2019
Lamper
Visuelle symboler som informerer føreren om at et system er i funksjon (kontrollamper for funksjon og nøytralisering) eller at det har oppstått en feil (varsellampe).
Når tenningen settes på
Noen varsellamper lyser i noen sekunder når tenningen settes på.Med en gang motoren starter, skal disse lampene slukke.Dersom dette ikke er tilfelle, se informasjon om vedkommende varsellampe før du kjører.
Tilhørende varsler
Visse lamper kan lyse på to måter: vedvarende eller blinke.Bare sammenhengen mellom typen tenning og bilens funksjonstilstand, gjør det mulig å vite om situasjonen er normal eller om det har oppstått en feil. I tilfelle feil, kan tenning av lampen medfølges av et lydsignal og/eller en melding.
Varsellamper
Hvis en av disse lampene lyser når motoren går eller bilen kjører, betyr det at det har oppstått en feil som fordrer inngrep fra føreren.Enhver feil som fører til at en varsellampe tennes, skal være gjenstand for en ekstra diagnostisering ved hjelp av den tilhørende meldingen.Hvis du støter på problemer, kontakt autorisert Toyota-forhandler/verksted eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans.
Lamper for kjøring
Hvis en av de følgende lampene tennes i instrumentbordet og/eller i displayet i instrumentbordet, betyr det at korresponderende system har blitt aktivert.
Lamper for nøytralisering
Tenning av en av følgende lamper bekrefter at korresponderende system er blitt stanset med hensikt.Dette kan medfølges av et lydsignal og visning av en melding.
1
Instrumenter i bilen

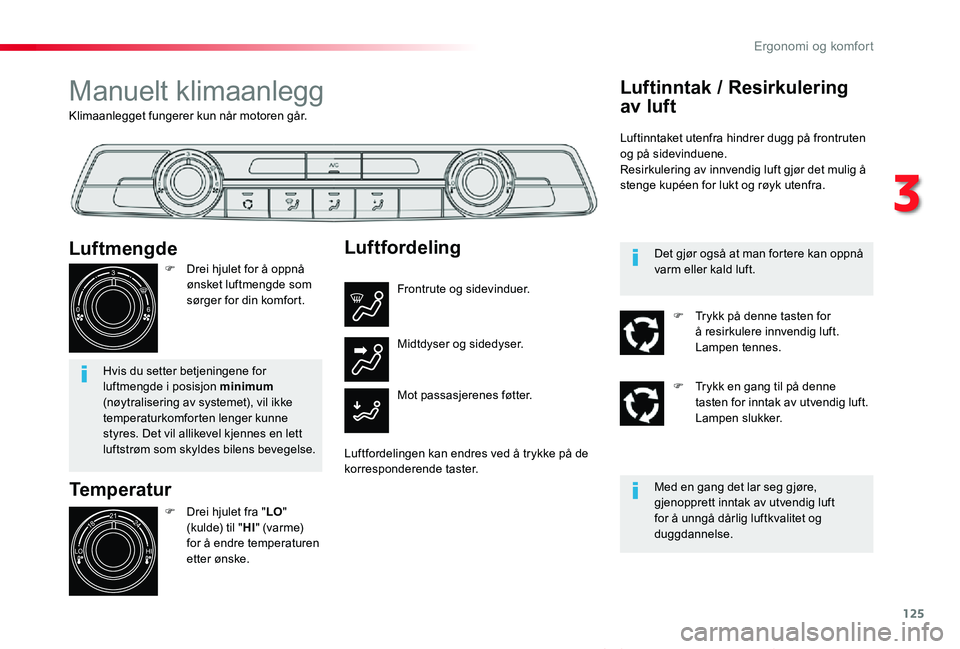

Page 125 of 418

125
ProAce_verso_NO_Chap03_ergonomie-et-confort_ed01-2019
Klimaanlegget fungerer kun når motoren går.
Manuelt klimaanlegg
Temperatur
F Drei hjulet fra "LO" (kulde) til "HI" (varme) for å endre temperaturen etter ønske.
Luftmengde
F Drei hjulet for å oppnå ønsket luftmengde som sørger for din komfort.
Hvis du setter betjeningene for luftmengde i posisjon minimum (nøytralisering av systemet), vil ikke temperaturkomforten lenger kunne styres. Det vil allikevel kjennes en lett luftstrøm som skyldes bilens bevegelse.
Luftfordeling
Frontrute og sidevinduer.
Mot passasjerenes føtter.
Midtdyser og sidedyser.
Luftfordelingen kan endres ved å trykke på de korresponderende taster.
Luftinntak / Resirkulering
av luft
Luftinntaket utenfra hindrer dugg på frontruten og på sidevinduene.Resirkulering av innvendig luft gjør det mulig å stenge kupéen for lukt og røyk utenfra.
Med en gang det lar seg gjøre, gjenopprett inntak av utvendig luft for å unngå dårlig luftkvalitet og duggdannelse.
Det gjør også at man fortere kan oppnå varm eller kald luft.
F Trykk på denne tasten for å resirkulere innvendig luft. Lampen tennes.
F Trykk en gang til på denne tasten for inntak av utvendig luft. Lampen slukker.
3
Ergonomi og komfort
Page 143 of 418

143
ProAce_verso_NO_Chap04_eclairage-et-visibilite_ed01-2019
Innvendig speil
Består av en en antiblendingsfunksjon som mørkner glasset i speilet og reduserer blending av føreren fra solen, lysstrålen fra andre biler, osv.
Manuell modus
ReguleringF Reguler speilet slik at det plasseres i "dagposisjon".
For å sørge for en optimal sikt under manøvrering, blir speilet automatisk lysere med en gang bilen settes i revers.
Dag-/nattfunksjonF Trekk i hendelen for å plassere speilet i "nattposisjon" for å unngå blending.F Skyv på hendelen for å plassere det i normal "dagposisjon".
Automatisk "Elektrokromatisk kupéspeil "
Systemet har en sensor som måler lysstyrken som kommer bakfra bilen. Dette systemet sørger for en automatisk og gradvis overgang mellom dag- og nattinnstillingene.
Sladrespeil
Dette speilet, som er plassert over det midtre speilet, gir føreren og/eller forsetepassasjeren full oversikt over hele baksetet.Dette speilet er montert på et kuleledd og har der for enkel manuell regulering. Speilet gir god sikt bakover i kupeen.Det kan også innstilles for å gi bedre sikt under manøvrering eller ved forbikjøring.
4
Belysning og sikt

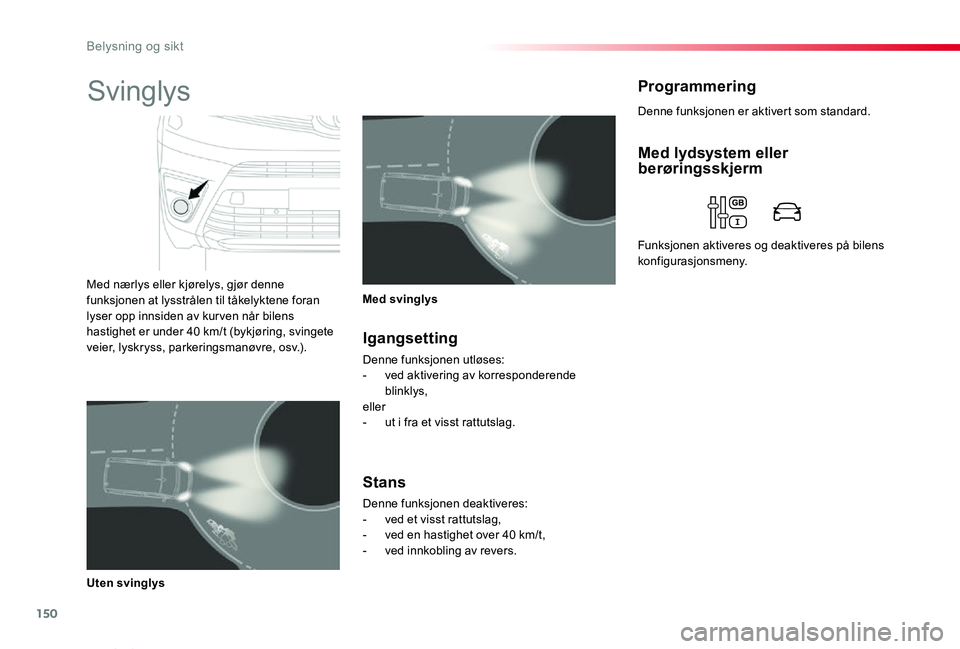

Page 150 of 418

150
ProAce_verso_NO_Chap04_eclairage-et-visibilite_ed01-2019
Denne funksjonen er aktivert som standard.
ProgrammeringSvinglys
Med nærlys eller kjørelys, gjør denne funksjonen at lysstrålen til tåkelyktene foran lyser opp innsiden av kur ven når bilens hastighet er under 40 km/t (bykjøring, svingete veier, lyskryss, parkeringsmanøvre, osv.).
Med svinglys
Uten svinglys
Igangsetting
Denne funksjonen utløses:- ved aktivering av korresponderende blinklys,eller- ut i fra et visst rattutslag.
Stans
Denne funksjonen deaktiveres:- ved et visst rattutslag,- ved en hastighet over 40 km/t,- ved innkobling av revers.
Med lydsystem eller berøringsskjerm
Funksjonen aktiveres og deaktiveres på bilens konfigurasjonsmeny.
Belysning og sikt
Page 155 of 418

155
ProAce_verso_NO_Chap04_eclairage-et-visibilite_ed01-2019
Automatisk visking foran
Funksjon på
Gi et kort trykk nedover på betjeningen.En viskeromgang bekrefter forespørselen.Denne lampen tennes i instrumentbordet og en melding vises.
Gi et nytt kort trykk nedover på betjeningen eller plasser betjeningen i en annen posisjon (Int, 1 eller 2).Denne lampen slukker i instrumentbordet og en melding vises.
Funksjon av
Den automatiske viskerfunksjonen må aktiveres på nytt hver gang tenningen har vært slått av i over ett minutt. Dette gjøres ved å trykke betjeningen nedover.
Vindusviskerne på frontruten fungerer automatisk, uten at føreren trenger å gjøre noe, hvis det registreres regn (sensor bak det innvendige speilet). Viskerhastigheten tilpasses regnets styrke.
Påse at ingenting dekker for regn-/lyssensoren som er plassert øverst i frontruten bak det innvendige speilet.Ved automatisk vask av bilen i vaskehall, nøytraliser den automatiske viskingen.Om vinteren anbefales det å vente til frontruten er helt aviset før den automatiske vindusviskeren aktiveres.
Funksjonsfeil
Ved feil på den automatiske visker funksjonen, vil vindusviskeren fungere med intervallvisk.Sørg for at den kontrolleres av autorisert Toyota-forhandler/verksted eller en annen behørig kvalifisert og profesjonelt utstyrt
faginstans.
Stopp,
Intervallvisk,
Visking med vindusspyler (bestemt varighet).
Vindusvisker bak
4
Belysning og sikt

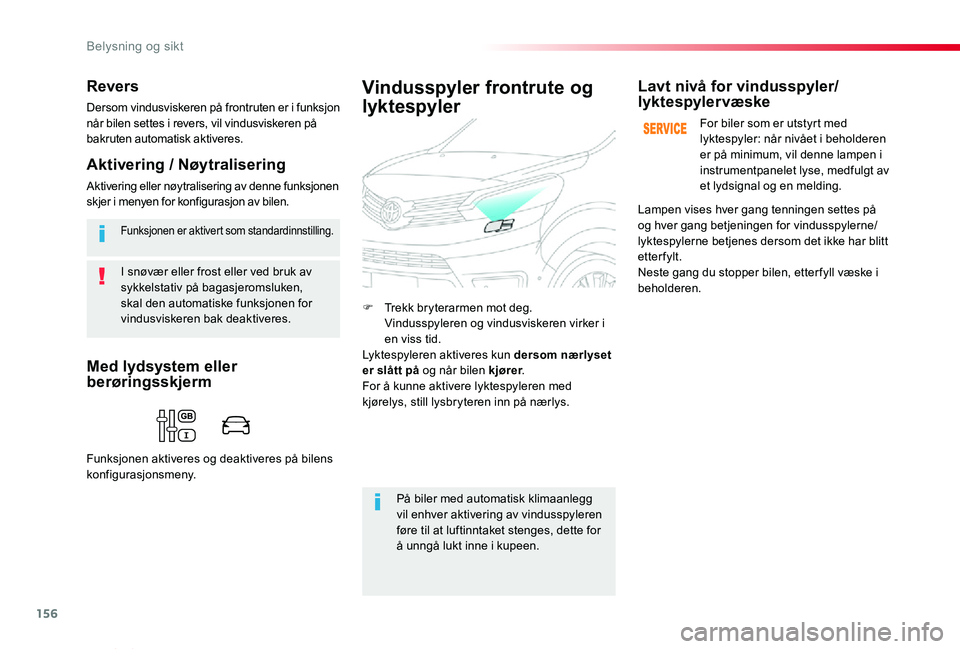

Page 156 of 418

156
ProAce_verso_NO_Chap04_eclairage-et-visibilite_ed01-2019
I snøvær eller frost eller ved bruk av sykkelstativ på bagasjeromsluken, skal den automatiske funksjonen for vindusviskeren bak deaktiveres.
Funksjonen er aktivert som standardinnstilling.
Revers
Dersom vindusviskeren på frontruten er i funksjon når bilen settes i revers, vil vindusviskeren på bakruten automatisk aktiveres.
Aktivering / Nøytralisering
Aktivering eller nøytralisering av denne funksjonen skjer i menyen for konfigurasjon av bilen.
F Trekk bryterarmen mot deg. Vindusspyleren og vindusviskeren virker i en viss tid.Lyktespyleren aktiveres kun dersom nærlyset er slått på og når bilen kjører.For å kunne aktivere lyktespyleren med kjørelys, still lysbryteren inn på nærlys.
Vindusspyler frontrute og
lyktespyler
På biler med automatisk klimaanlegg vil enhver aktivering av vindusspyleren føre til at luftinntaket stenges, dette for å unngå lukt inne i kupeen.
Lavt nivå for vindusspyler/lyktespylervæske
For biler som er utstyrt med lyktespyler: når nivået i beholderen er på minimum, vil denne lampen i instrumentpanelet lyse, medfulgt av et lydsignal og en melding.
Lampen vises hver gang tenningen settes på og hver gang betjeningen for vindusspylerne/lyktespylerne betjenes dersom det ikke har blitt etterfylt.Neste gang du stopper bilen, etter fyll væske i beholderen.
Med lydsystem eller berøringsskjerm
Funksjonen aktiveres og deaktiveres på bilens konfigurasjonsmeny.
Belysning og sikt

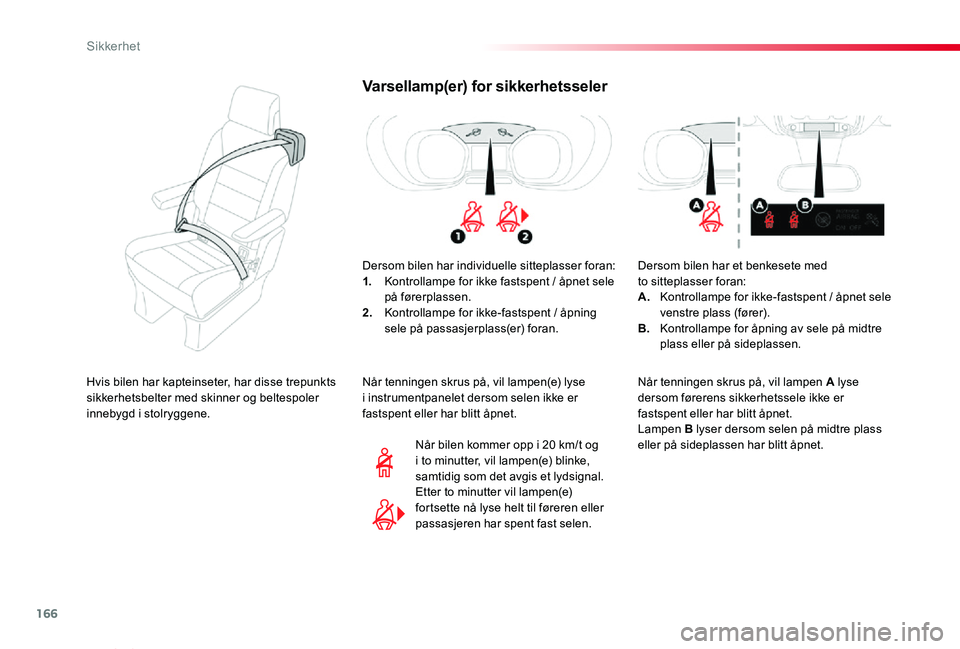

Page 166 of 418

166
ProAce_verso_NO_Chap05_securite_ed01-2019
Varsellamp(er) for sikkerhetsseler
Dersom bilen har individuelle sitteplasser foran:1. Kontrollampe for ikke fastspent / åpnet sele på førerplassen.2. Kontrollampe for ikke-fastspent / åpning sele på passasjerplass(er) foran.
Når bilen kommer opp i 20 km/t og i to minutter, vil lampen(e) blinke, samtidig som det avgis et lydsignal. Etter to minutter vil lampen(e) fortsette nå lyse helt til føreren eller passasjeren har spent fast selen.
Når tenningen skrus på, vil lampen(e) lyse i instrumentpanelet dersom selen ikke er fastspent eller har blitt åpnet.
Dersom bilen har et benkesete med to sitteplasser foran:A. Kontrollampe for ikke-fastspent / åpnet sele venstre plass (fører).B. Kontrollampe for åpning av sele på midtre plass eller på sideplassen.
Når tenningen skrus på, vil lampen A lyse dersom førerens sikkerhetssele ikke er fastspent eller har blitt åpnet.Lampen B lyser dersom selen på midtre plass eller på sideplassen har blitt åpnet.
Hvis bilen har kapteinseter, har disse trepunkts sikkerhetsbelter med skinner og beltespoler innebygd i stolryggene.
Sikkerhet
