TOYOTA PROACE VERSO 2020 Manual de utilização (in Portuguese)

121
ProaceVerso_pt_Chap03_ergonomie-et-confort_ed2019_V02

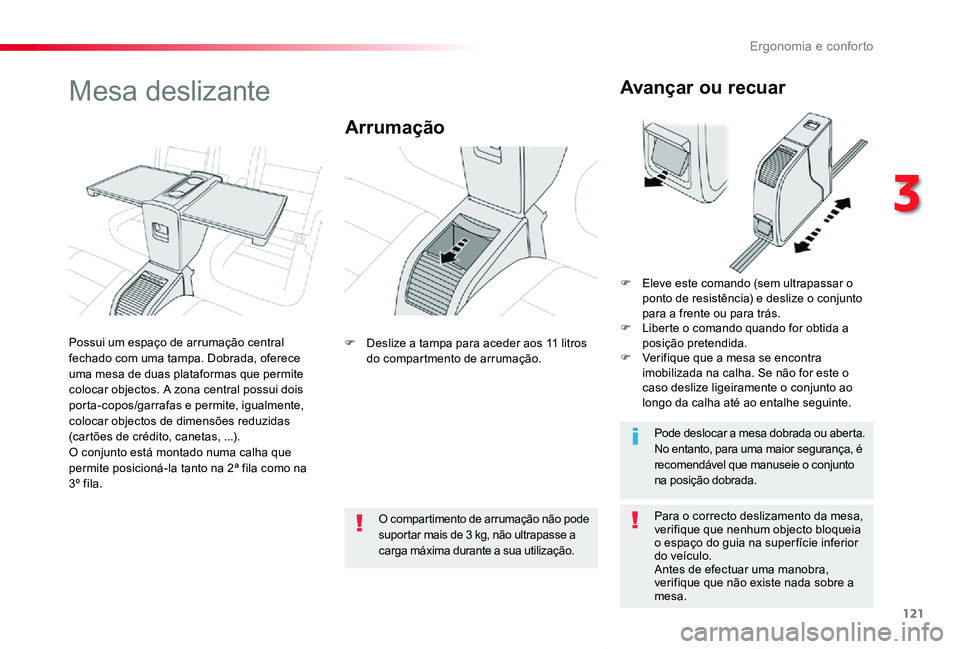

Mesa deslizante
Arrumação
Para o correcto deslizamento da mesa, verifique que nenhum objecto bloqueia o espaço do guia na super fície inferior do veículo.Antes de efectuar uma manobra, verifique que não existe nada sobre a mesa.
O compartimento de arrumação não pode suportar mais de 3 kg, não ultrapasse a
carga máxima durante a sua utilização.
Pode deslocar a mesa dobrada ou aberta. No entanto, para uma maior segurança, é recomendável que manuseie o conjunto na posição dobrada.
Possui um espaço de arrumação central fechado com uma tampa. Dobrada, oferece uma mesa de duas plataformas que permite colocar objectos. A zona central possui dois porta-copos/garrafas e permite, igualmente, colocar objectos de dimensões reduzidas (cartões de crédito, canetas, ...).
O conjunto está montado numa calha que permite posicioná-la tanto na 2ª fila como na 3º fila.
F Deslize a tampa para aceder aos 11 litros do compartmento de arrumação.
Avançar ou recuar
F Eleve este comando (sem ultrapassar o ponto de resistência) e deslize o conjunto para a frente ou para trás.F Liberte o comando quando for obtida a posição pretendida.F Verifique que a mesa se encontra imobilizada na calha. Se não for este o caso deslize ligeiramente o conjunto ao longo da calha até ao entalhe seguinte.
3
Ergonomia e conforto

122
ProaceVerso_pt_Chap03_ergonomie-et-confort_ed2019_V02

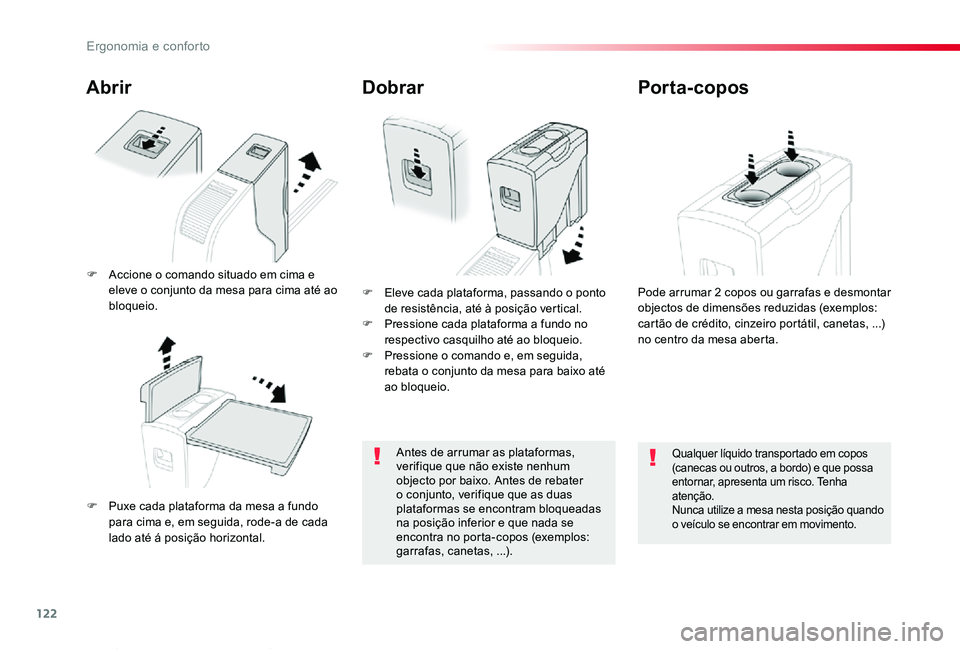

Abrir
F Puxe cada plataforma da mesa a fundo para cima e, em seguida, rode-a de cada lado até á posição horizontal.
F Eleve cada plataforma, passando o ponto de resistência, até à posição vertical.F Pressione cada plataforma a fundo no respectivo casquilho até ao bloqueio.F Pressione o comando e, em seguida, rebata o conjunto da mesa para baixo até ao bloqueio.
Dobrar
Antes de arrumar as plataformas, verifique que não existe nenhum objecto por baixo. Antes de rebater o conjunto, verifique que as duas plataformas se encontram bloqueadas na posição inferior e que nada se encontra no porta-copos (exemplos: garrafas, canetas, ...).
F Accione o comando situado em cima e eleve o conjunto da mesa para cima até ao bloqueio.
Porta-copos
Qualquer líquido transportado em copos (canecas ou outros, a bordo) e que possa entornar, apresenta um risco. Tenha atenção.Nunca utilize a mesa nesta posição quando o veículo se encontrar em movimento.
Pode arrumar 2 copos ou garrafas e desmontar objectos de dimensões reduzidas (exemplos: cartão de crédito, cinzeiro portátil, canetas, ...) no centro da mesa aberta.
Ergonomia e conforto

123
ProaceVerso_pt_Chap03_ergonomie-et-confort_ed2019_V02

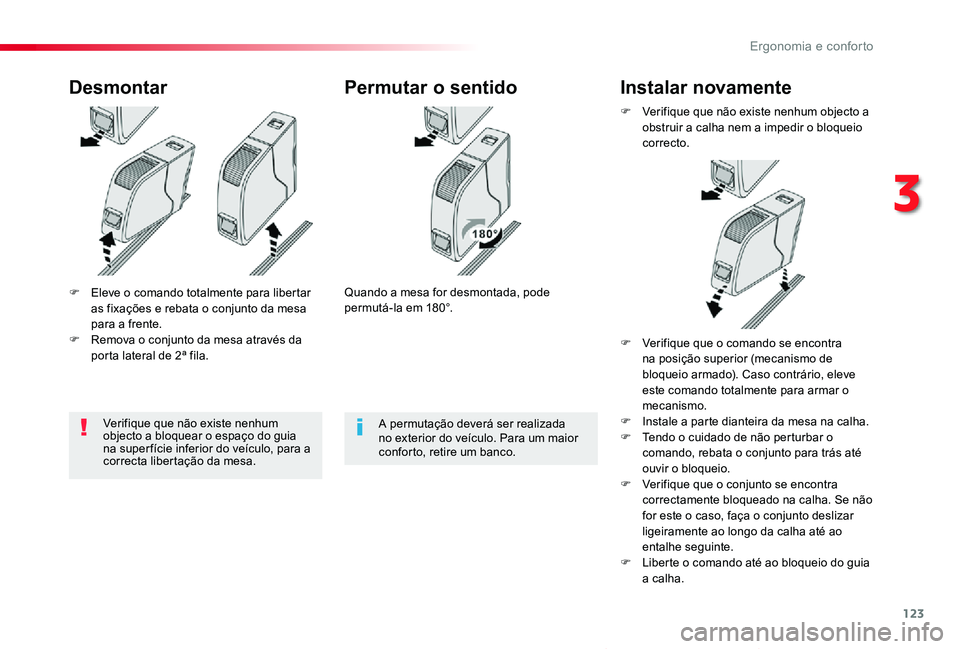

F Eleve o comando totalmente para libertar as fixações e rebata o conjunto da mesa para a frente.F Remova o conjunto da mesa através da porta lateral de 2ª fila.
DesmontarPermutar o sentido
Quando a mesa for desmontada, pode permutá-la em 180°.
F Verifique que não existe nenhum objecto a obstruir a calha nem a impedir o bloqueio correcto.
Instalar novamente
A permutação deverá ser realizada no exterior do veículo. Para um maior conforto, retire um banco.
Verifique que não existe nenhum objecto a bloquear o espaço do guia na super fície inferior do veículo, para a correcta libertação da mesa.
F Verifique que o comando se encontra na posição superior (mecanismo de bloqueio armado). Caso contrário, eleve este comando totalmente para armar o mecanismo.F Instale a parte dianteira da mesa na calha.F Tendo o cuidado de não perturbar o comando, rebata o conjunto para trás até ouvir o bloqueio.F Verifique que o conjunto se encontra correctamente bloqueado na calha. Se não for este o caso, faça o conjunto deslizar ligeiramente ao longo da calha até ao entalhe seguinte.F Liberte o comando até ao bloqueio do guia a calha.
3
Ergonomia e conforto

124
ProaceVerso_pt_Chap03_ergonomie-et-confort_ed2019_V02

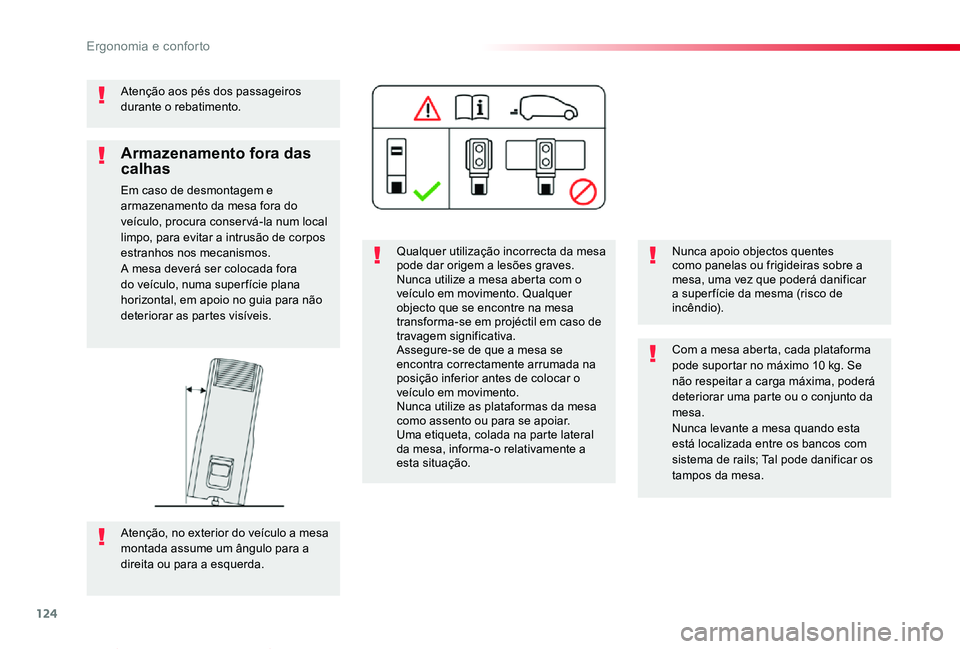

Atenção aos pés dos passageiros durante o rebatimento.
Qualquer utilização incorrecta da mesa pode dar origem a lesões graves.Nunca utilize a mesa aberta com o veículo em movimento. Qualquer objecto que se encontre na mesa transforma-se em projéctil em caso de travagem significativa.Assegure-se de que a mesa se encontra correctamente arrumada na posição inferior antes de colocar o veículo em movimento.Nunca utilize as plataformas da mesa como assento ou para se apoiar.Uma etiqueta, colada na parte lateral da mesa, informa-o relativamente a esta situação.
Nunca apoio objectos quentes como panelas ou frigideiras sobre a mesa, uma vez que poderá danificar a super fície da mesma (risco de incêndio).
Com a mesa aberta, cada plataforma pode suportar no máximo 10 kg. Se não respeitar a carga máxima, poderá deteriorar uma parte ou o conjunto da mesa.Nunca levante a mesa quando esta está localizada entre os bancos com sistema de rails; Tal pode danificar os tampos da mesa.
Armazenamento fora das calhas
Em caso de desmontagem e armazenamento da mesa fora do veículo, procura conser vá-la num local limpo, para evitar a intrusão de corpos estranhos nos mecanismos.A mesa deverá ser colocada fora do veículo, numa super fície plana horizontal, em apoio no guia para não deteriorar as partes visíveis.
Atenção, no exterior do veículo a mesa montada assume um ângulo para a direita ou para a esquerda.
Ergonomia e conforto

125
ProaceVerso_pt_Chap03_ergonomie-et-confort_ed2019_V02

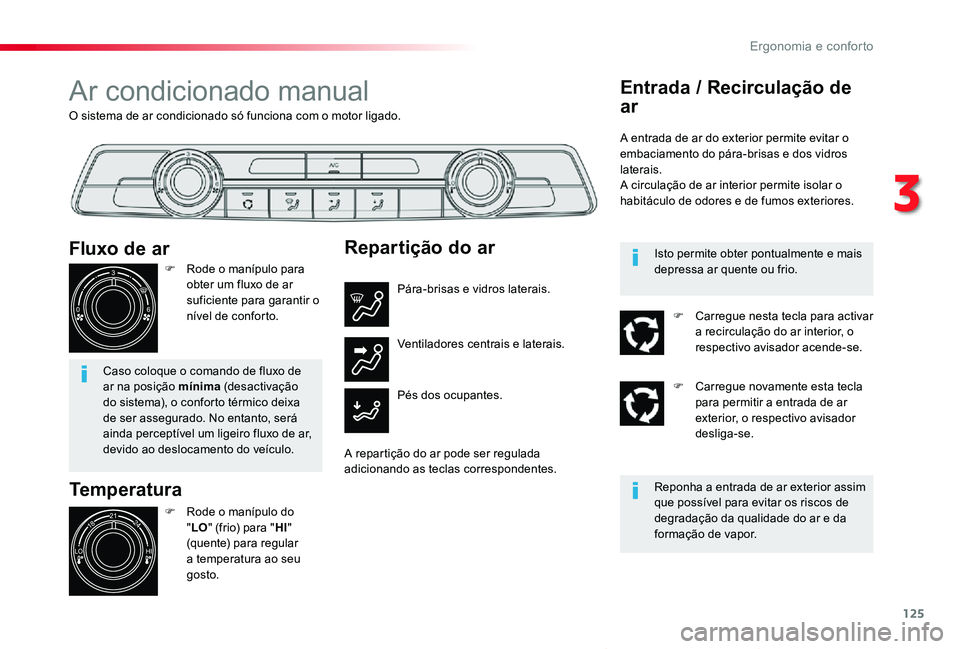

O sistema de ar condicionado só funciona com o motor ligado.
Ar condicionado manual
Temperatura
F Rode o manípulo do "LO" (frio) para "HI" (quente) para regular a temperatura ao seu gosto.
Fluxo de ar
F Rode o manípulo para obter um fluxo de ar suficiente para garantir o nível de conforto.
Caso coloque o comando de fluxo de ar na posição mínima (desactivação do sistema), o conforto térmico deixa de ser assegurado. No entanto, será ainda perceptível um ligeiro fluxo de ar, devido ao deslocamento do veículo.
Repartição do ar
Pára-brisas e vidros laterais.
Pés dos ocupantes.
Ventiladores centrais e laterais.
A repartição do ar pode ser regulada adicionando as teclas correspondentes.
Entrada / Recirculação de
ar
A entrada de ar do exterior permite evitar o embaciamento do pára-brisas e dos vidros laterais.A circulação de ar interior permite isolar o habitáculo de odores e de fumos exteriores.
Reponha a entrada de ar exterior assim que possível para evitar os riscos de degradação da qualidade do ar e da formação de vapor.
Isto permite obter pontualmente e mais depressa ar quente ou frio.
F Carregue nesta tecla para activar a recirculação do ar interior, o respectivo avisador acende-se.
F Carregue novamente esta tecla para permitir a entrada de ar exterior, o respectivo avisador desliga-se.
3
Ergonomia e conforto

126
ProaceVerso_pt_Chap03_ergonomie-et-confort_ed2019_V02

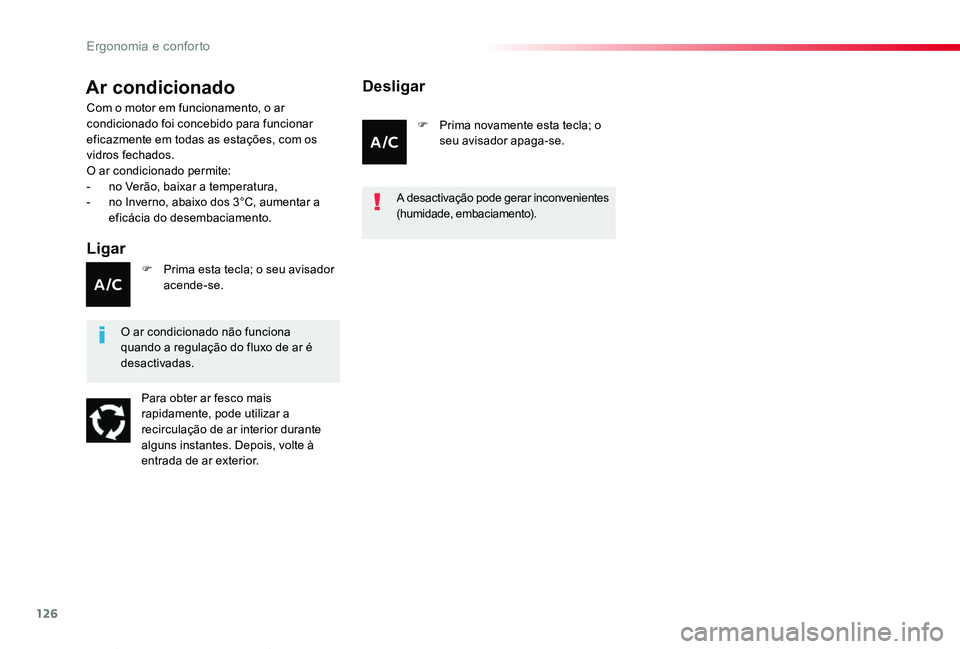

Ar condicionado
Ligar
Com o motor em funcionamento, o ar condicionado foi concebido para funcionar eficazmente em todas as estações, com os vidros fechados.O ar condicionado permite:- no Verão, baixar a temperatura,- no Inverno, abaixo dos 3°C, aumentar a eficácia do desembaciamento.
Para obter ar fesco mais rapidamente, pode utilizar a recirculação de ar interior durante alguns instantes. Depois, volte à entrada de ar exterior.
F Prima esta tecla; o seu avisador acende-se.
F Prima novamente esta tecla; o seu avisador apaga-se.
Desligar
O ar condicionado não funciona quando a regulação do fluxo de ar é desactivadas.
A desactivação pode gerar inconvenientes (humidade, embaciamento).
Ergonomia e conforto

127
ProaceVerso_pt_Chap03_ergonomie-et-confort_ed2019_V02
Uma regulação situada por volta de 21 permite obter um bom nível de conforto. Consoante as suas necessidades, a regulação poderá variar entre os 18 e os 24.Além disso, preconiza-se evitar uma diferença de regulação esquerda/direita superior a 3.

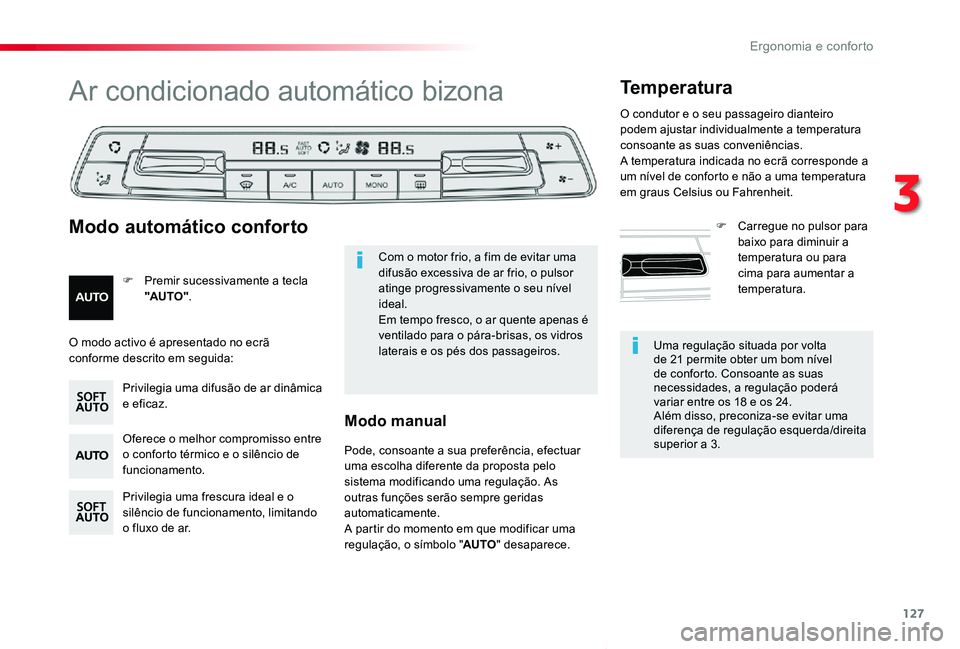

Ar condicionado automático bizona
Oferece o melhor compromisso entre
o conforto térmico e o silêncio de funcionamento.
Privilegia uma frescura ideal e o silêncio de funcionamento, limitando o fluxo de ar.
Privilegia uma difusão de ar dinâmica e eficaz.
F Premir sucessivamente a tecla "AUTO".
Modo automático conforto
Temperatura
F Carregue no pulsor para baixo para diminuir a
temperatura ou para cima para aumentar a temperatura.
Com o motor frio, a fim de evitar uma difusão excessiva de ar frio, o pulsor atinge progressivamente o seu nível ideal.Em tempo fresco, o ar quente apenas é ventilado para o pára-brisas, os vidros laterais e os pés dos passageiros.O modo activo é apresentado no ecrã conforme descrito em seguida:
Pode, consoante a sua preferência, efectuar uma escolha diferente da proposta pelo sistema modificando uma regulação. As outras funções serão sempre geridas automaticamente.A partir do momento em que modificar uma regulação, o símbolo "AUTO" desaparece.
Modo manual
O condutor e o seu passageiro dianteiro podem ajustar individualmente a temperatura consoante as suas conveniências.A temperatura indicada no ecrã corresponde a um nível de conforto e não a uma temperatura em graus Celsius ou Fahrenheit.
3
Ergonomia e conforto

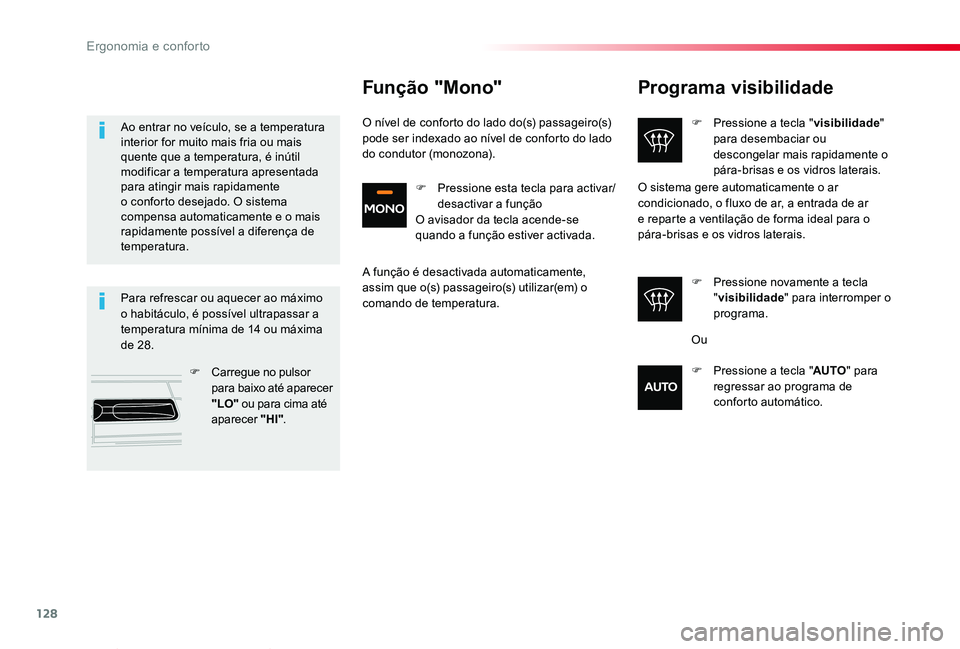

128
ProaceVerso_pt_Chap03_ergonomie-et-confort_ed2019_V02
Programa visibilidade
F Pressione a tecla "visibilidade" para desembaciar ou descongelar mais rapidamente o pára-brisas e os vidros laterais.
F Pressione novamente a tecla "visibilidade" para interromper o programa.
O sistema gere automaticamente o ar condicionado, o fluxo de ar, a entrada de ar e reparte a ventilação de forma ideal para o pára-brisas e os vidros laterais.
Para refrescar ou aquecer ao máximo o habitáculo, é possível ultrapassar a temperatura mínima de 14 ou máxima de 28.
F Carregue no pulsor para baixo até aparecer "LO" ou para cima até aparecer "HI".
Ao entrar no veículo, se a temperatura interior for muito mais fria ou mais quente que a temperatura, é inútil modificar a temperatura apresentada para atingir mais rapidamente o conforto desejado. O sistema compensa automaticamente e o mais rapidamente possível a diferença de temperatura.
Função "Mono"
O nível de conforto do lado do(s) passageiro(s) pode ser indexado ao nível de conforto do lado do condutor (monozona).
A função é desactivada automaticamente, assim que o(s) passageiro(s) utilizar(em) o comando de temperatura.
Ou
F Pressione a tecla "AUTO" para regressar ao programa de conforto automático.
F Pressione esta tecla para activar/desactivar a função O avisador da tecla acende-se quando a função estiver activada.
Ergonomia e conforto

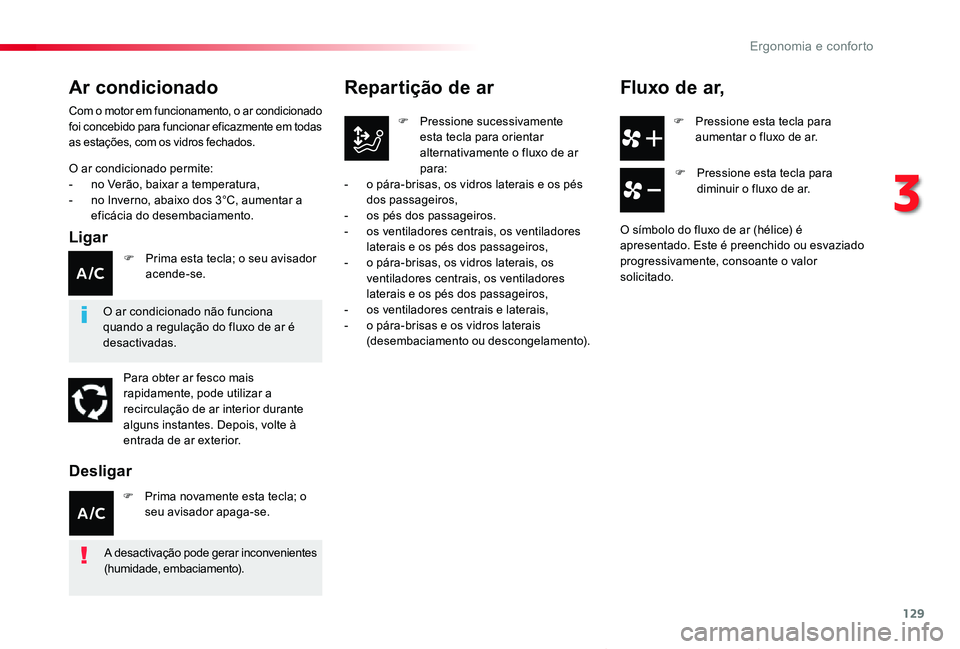

129
ProaceVerso_pt_Chap03_ergonomie-et-confort_ed2019_V02
F Pressione esta tecla para aumentar o fluxo de ar.
Repartição de ar
F Pressione sucessivamente esta tecla para orientar alternativamente o fluxo de ar para:
- o pára-brisas, os vidros laterais e os pés dos passageiros,- os pés dos passageiros.- os ventiladores centrais, os ventiladores laterais e os pés dos passageiros,- o pára-brisas, os vidros laterais, os ventiladores centrais, os ventiladores laterais e os pés dos passageiros,- os ventiladores centrais e laterais,- o pára-brisas e os vidros laterais (desembaciamento ou descongelamento).
Fluxo de ar,
F Pressione esta tecla para diminuir o fluxo de ar.
O símbolo do fluxo de ar (hélice) é apresentado. Este é preenchido ou esvaziado progressivamente, consoante o valor solicitado.
Ar condicionado
O ar condicionado permite:- no Verão, baixar a temperatura,- no Inverno, abaixo dos 3°C, aumentar a eficácia do desembaciamento.
Ligar
Com o motor em funcionamento, o ar condicionado foi concebido para funcionar eficazmente em todas as estações, com os vidros fechados.
O ar condicionado não funciona quando a regulação do fluxo de ar é desactivadas.
Para obter ar fesco mais rapidamente, pode utilizar a recirculação de ar interior durante alguns instantes. Depois, volte à entrada de ar exterior.
F Prima esta tecla; o seu avisador acende-se.
F Prima novamente esta tecla; o seu avisador apaga-se.
Desligar
A desactivação pode gerar inconvenientes (humidade, embaciamento).
3
Ergonomia e conforto

130
ProaceVerso_pt_Chap03_ergonomie-et-confort_ed2019_V02

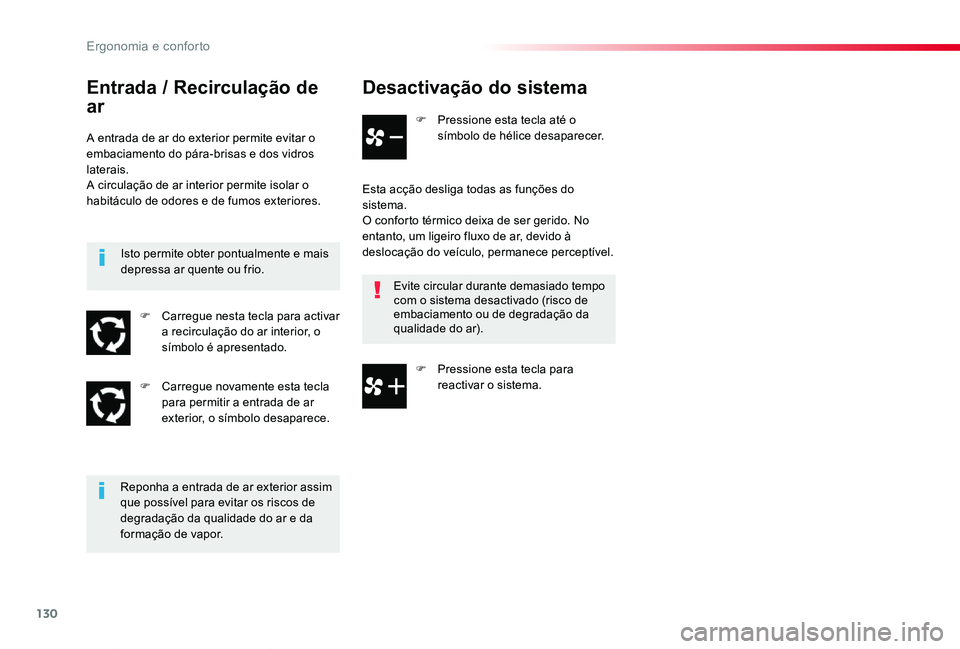

Desactivação do sistema
F Pressione esta tecla até o símbolo de hélice desaparecer.
Esta acção desliga todas as funções do sistema.O conforto térmico deixa de ser gerido. No entanto, um ligeiro fluxo de ar, devido à deslocação do veículo, permanece perceptível.
Evite circular durante demasiado tempo com o sistema desactivado (risco de embaciamento ou de degradação da qualidade do ar).
Entrada / Recirculação de
ar
A entrada de ar do exterior permite evitar o embaciamento do pára-brisas e dos vidros laterais.A circulação de ar interior permite isolar o habitáculo de odores e de fumos exteriores.
Reponha a entrada de ar exterior assim que possível para evitar os riscos de degradação da qualidade do ar e da formação de vapor.
Isto permite obter pontualmente e mais depressa ar quente ou frio.
F Carregue nesta tecla para activar a recirculação do ar interior, o símbolo é apresentado.
F Carregue novamente esta tecla para permitir a entrada de ar exterior, o símbolo desaparece.
F Pressione esta tecla para reactivar o sistema.
Ergonomia e conforto
