TOYOTA PROACE VERSO 2021 Kasutusjuhend (in Estonian)

231
Tehnilise rikke korral
8

► Kui kast täiesti ümbrise sees, suruge kasti vastu põrandavaipa ja lükake riivid A sulgemiseks välja.
NOTIC E
Tõmmake kasti ja kontrollige, kas see on kindlalt ümbrisesse kinnitatud.
Ajutine
rehviparanduskomplekt
Kompressorist ja parandusaine pudelist koosnev komplekt võimaldab rehvi ajutiselt parandada, et sellega saaks sõita lähimasse töökotta.Komplekti abil saab parandada enamikku läbitorkeid, mis paiknevad rehvi turvisel.
NOTIC E
Kompressorit võib kasutada rehvirõhu kontrollimiseks ja reguleerimiseks.
Juurdepääs komplektile
Komplekti hoitakse tööriistakastis.
NOTIC E
Lisateavet tööriistakasti kohta vaadake asjakohasest jaotisest.
Tööriistade loend
Tööriistad on mõeldud ainult sellele sõidukile ja võivad sõltuvalt sõiduki varustusest varieeruda. Ärge kasutage tööriistu muul otstarbel.

1.12 V kompressor.Sisaldab rehvi ajutiseks parandamiseks mõeldud hermeetikupadruni; kasutatav ka rehvirõhkude reguleerimiseks.
2.Pukseerimisaas.
NOTIC E
Lisateavet pukseerimise kohta vaadake asjakohasest jaotisest.

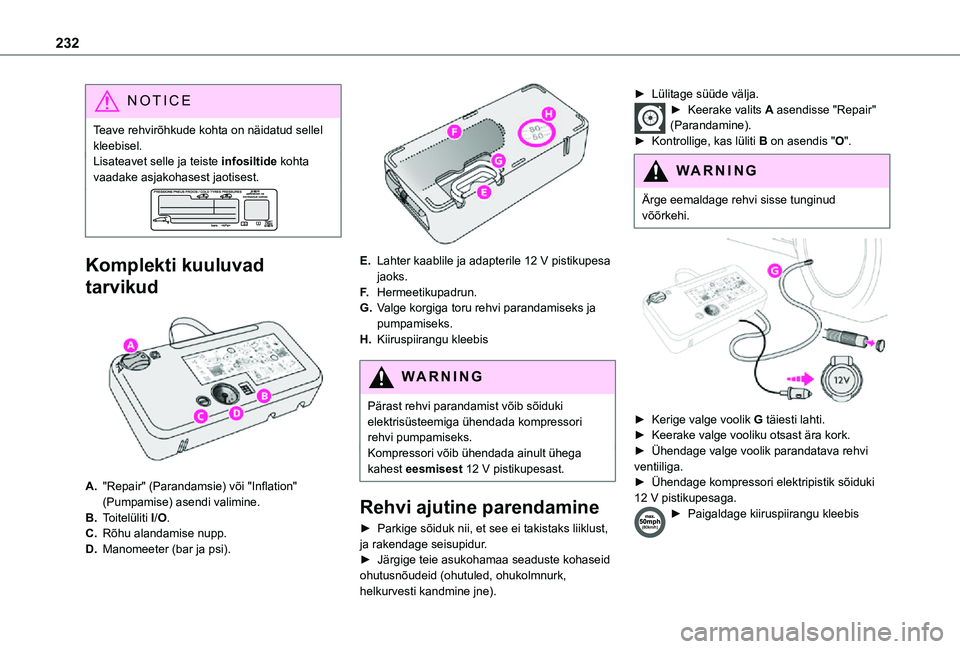

232
NOTIC E
Teave rehvirõhkude kohta on näidatud sellel kleebisel.Lisateavet selle ja teiste infosiltide kohta vaadake asjakohasest jaotisest.
Komplekti kuuluvad
tarvikud

A."Repair" (Parandamsie) või "Inflation" (Pumpamise) asendi valimine.
B.Toitelüliti I/O.
C.Rõhu alandamise nupp.
D.Manomeeter (bar ja psi).

E.Lahter kaablile ja adapterile 12 V pistikupesa jaoks.
F.Hermeetikupadrun.
G.Valge korgiga toru rehvi parandamiseks ja pumpamiseks.
H.Kiiruspiirangu kleebis
WARNI NG
Pärast rehvi parandamist võib sõiduki elektrisüsteemiga ühendada kompressori rehvi pumpamiseks.Kompressori võib ühendada ainult ühega kahest eesmisest 12 V pistikupesast.
Rehvi ajutine parendamine
► Parkige sõiduk nii, et see ei takistaks liiklust, ja rakendage seisupidur.
► Järgige teie asukohamaa seaduste kohaseid ohutusnõudeid (ohutuled, ohukolmnurk, helkurvesti kandmine jne).
► Lülitage süüde välja.► Keerake valits A asendisse "Repair" (Parandamine).► Kontrollige, kas lüliti B on asendis "O".
WARNI NG
Ärge eemaldage rehvi sisse tunginud võõrkehi.


► Kerige valge voolik G täiesti lahti.► Keerake valge vooliku otsast ära kork.► Ühendage valge voolik parandatava rehvi ventiiliga.► Ühendage kompressori elektripistik sõiduki 12 V pistikupesaga.► Paigaldage kiiruspiirangu kleebis

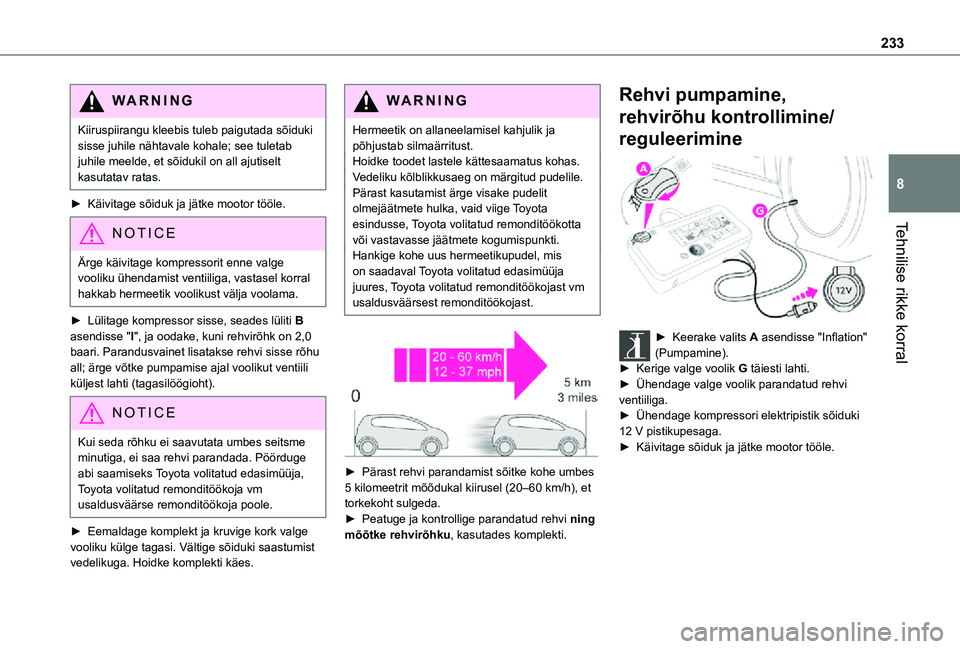

233
Tehnilise rikke korral
8
WARNI NG
Kiiruspiirangu kleebis tuleb paigutada sõiduki sisse juhile nähtavale kohale; see tuletab juhile meelde, et sõidukil on all ajutiselt kasutatav ratas.
► Käivitage sõiduk ja jätke mootor tööle.
NOTIC E
Ärge käivitage kompressorit enne valge vooliku ühendamist ventiiliga, vastasel korral hakkab hermeetik voolikust välja voolama.
► Lülitage kompressor sisse, seades lüliti B asendisse "I", ja oodake, kuni rehvirõhk on 2,0 baari. Parandusvainet lisatakse rehvi sisse rõhu all; ärge võtke pumpamise ajal voolikut ventiili küljest lahti (tagasilöögioht).
NOTIC E
Kui seda rõhku ei saavutata umbes seitsme minutiga, ei saa rehvi parandada. Pöörduge abi saamiseks Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökoja poole.
► Eemaldage komplekt ja kruvige kork valge
vooliku külge tagasi. Vältige sõiduki saastumist vedelikuga. Hoidke komplekti käes.
WARNI NG
Hermeetik on allaneelamisel kahjulik ja põhjustab silmaärritust.Hoidke toodet lastele kättesaamatus kohas.Vedeliku kõlblikkusaeg on märgitud pudelile.Pärast kasutamist ärge visake pudelit olmejäätmete hulka, vaid viige Toyota esindusse, Toyota volitatud remonditöökotta või vastavasse jäätmete kogumispunkti.Hankige kohe uus hermeetikupudel, mis on saadaval Toyota volitatud edasimüüja juures, Toyota volitatud remonditöökojast vm usaldusväärsest remonditöökojast.


► Pärast rehvi parandamist sõitke kohe umbes 5 kilomeetrit mõõdukal kiirusel (20–60 km/h), et torkekoht sulgeda.► Peatuge ja kontrollige parandatud rehvi ning mõõtke rehvirõhku, kasutades komplekti.
Rehvi pumpamine,
rehvirõhu kontrollimine/
reguleerimine

► Keerake valits A asendisse "Inflation" (Pumpamine).► Kerige valge voolik G täiesti lahti.► Ühendage valge voolik parandatud rehvi ventiiliga.► Ühendage kompressori elektripistik sõiduki 12 V pistikupesaga.
► Käivitage sõiduk ja jätke mootor tööle.

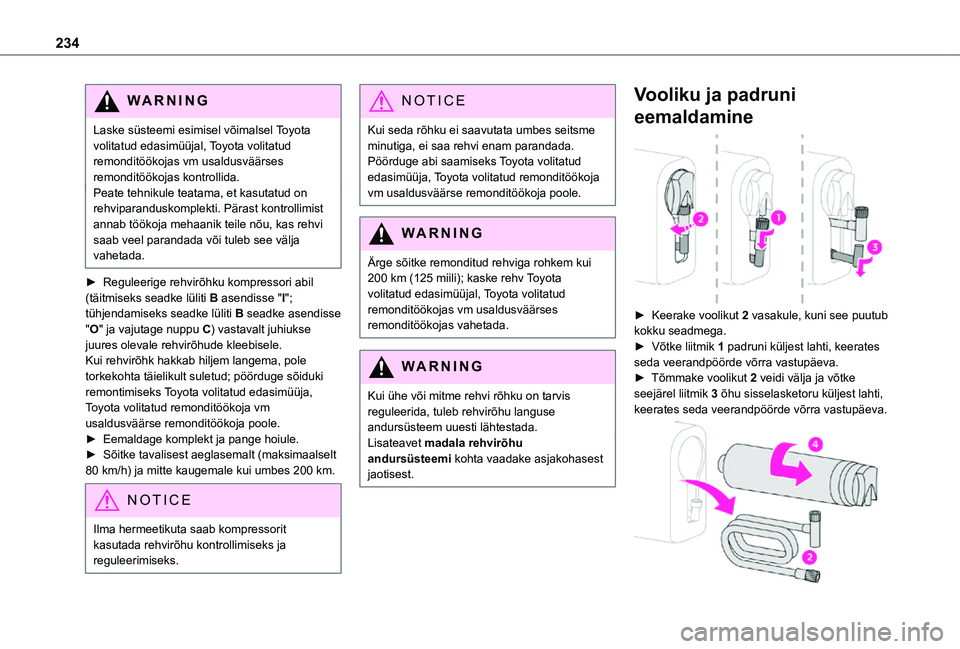

234
WARNI NG
Laske süsteemi esimisel võimalsel Toyota volitatud edasimüüjal, Toyota volitatud remonditöökojas vm usaldusväärses remonditöökojas kontrollida.Peate tehnikule teatama, et kasutatud on rehviparanduskomplekti. Pärast kontrollimist annab töökoja mehaanik teile nõu, kas rehvi saab veel parandada või tuleb see välja vahetada.
► Reguleerige rehvirõhku kompressori abil (täitmiseks seadke lüliti B asendisse "I"; tühjendamiseks seadke lüliti B seadke asendisse "O" ja vajutage nuppu C) vastavalt juhiukse juures olevale rehvirõhude kleebisele.Kui rehvirõhk hakkab hiljem langema, pole torkekohta täielikult suletud; pöörduge sõiduki remontimiseks Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökoja poole.► Eemaldage komplekt ja pange hoiule.
► Sõitke tavalisest aeglasemalt (maksimaalselt 80 km/h) ja mitte kaugemale kui umbes 200 km.
NOTIC E
Ilma hermeetikuta saab kompressorit kasutada rehvirõhu kontrollimiseks ja reguleerimiseks.
NOTIC E
Kui seda rõhku ei saavutata umbes seitsme minutiga, ei saa rehvi enam parandada. Pöörduge abi saamiseks Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökoja poole.
WARNI NG
Ärge sõitke remonditud rehviga rohkem kui 200 km (125 miili); kaske rehv Toyota volitatud edasimüüjal, Toyota volitatud remonditöökojas vm usaldusväärses remonditöökojas vahetada.
WARNI NG
Kui ühe või mitme rehvi rõhku on tarvis reguleerida, tuleb rehvirõhu languse andursüsteem uuesti lähtestada.Lisateavet madala rehvirõhu andursüsteemi kohta vaadake asjakohasest jaotisest.
Vooliku ja padruni
eemaldamine

► Keerake voolikut 2 vasakule, kuni see puutub kokku seadmega.► Võtke liitmik 1 padruni küljest lahti, keerates seda veerandpöörde võrra vastupäeva.► Tõmmake voolikut 2 veidi välja ja võtke seejärel liitmik 3 õhu sisselasketoru küljest lahti, keerates seda veerandpöörde võrra vastupäeva.

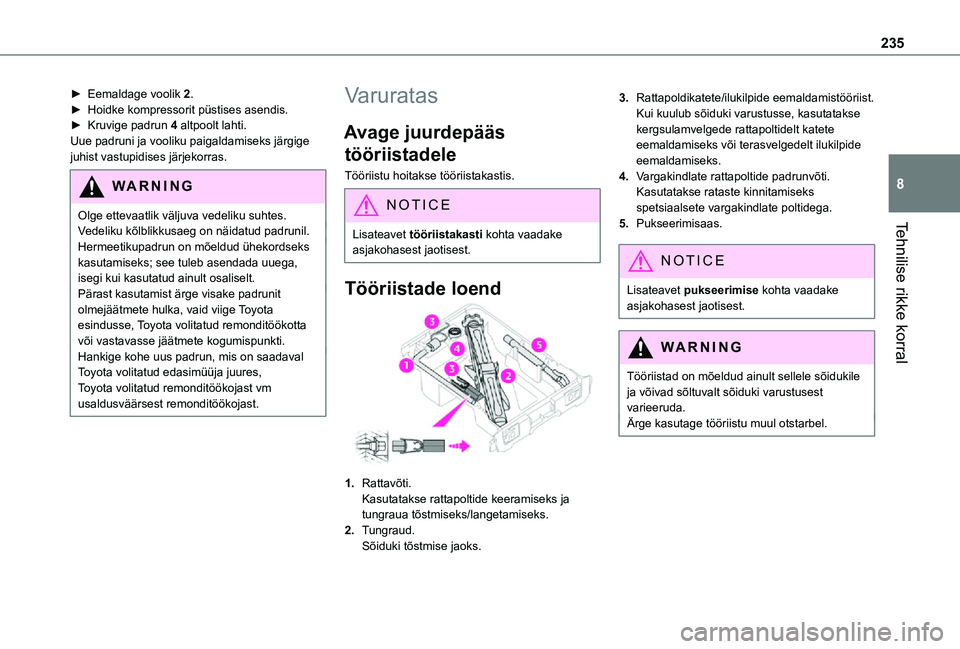

235
Tehnilise rikke korral
8
► Eemaldage voolik 2.► Hoidke kompressorit püstises asendis.► Kruvige padrun 4 altpoolt lahti.Uue padruni ja vooliku paigaldamiseks järgige juhist vastupidises järjekorras.
WARNI NG
Olge ettevaatlik väljuva vedeliku suhtes.Vedeliku kõlblikkusaeg on näidatud padrunil.
Hermeetikupadrun on mõeldud ühekordseks kasutamiseks; see tuleb asendada uuega, isegi kui kasutatud ainult osaliselt.Pärast kasutamist ärge visake padrunit olmejäätmete hulka, vaid viige Toyota esindusse, Toyota volitatud remonditöökotta või vastavasse jäätmete kogumispunkti.Hankige kohe uus padrun, mis on saadaval Toyota volitatud edasimüüja juures, Toyota volitatud remonditöökojast vm usaldusväärsest remonditöökojast.
Varuratas
Avage juurdepääs
tööriistadele
Tööriistu hoitakse tööriistakastis.
NOTIC E
Lisateavet tööriistakasti kohta vaadake
asjakohasest jaotisest.
Tööriistade loend
1.Rattavõti.Kasutatakse rattapoltide keeramiseks ja tungraua tõstmiseks/langetamiseks.
2.Tungraud.Sõiduki tõstmise jaoks.
3.Rattapoldikatete/ilukilpide eemaldamistööriist.Kui kuulub sõiduki varustusse, kasutatakse kergsulamvelgede rattapoltidelt katete eemaldamiseks või terasvelgedelt ilukilpide eemaldamiseks.
4.Vargakindlate rattapoltide padrunvõti.Kasutatakse rataste kinnitamiseks spetsiaalsete vargakindlate poltidega.
5.Pukseerimisaas.
NOTIC E
Lisateavet pukseerimise kohta vaadake asjakohasest jaotisest.
WARNI NG
Tööriistad on mõeldud ainult sellele sõidukile ja võivad sõltuvalt sõiduki varustusest varieeruda.Ärge kasutage tööriistu muul otstarbel.

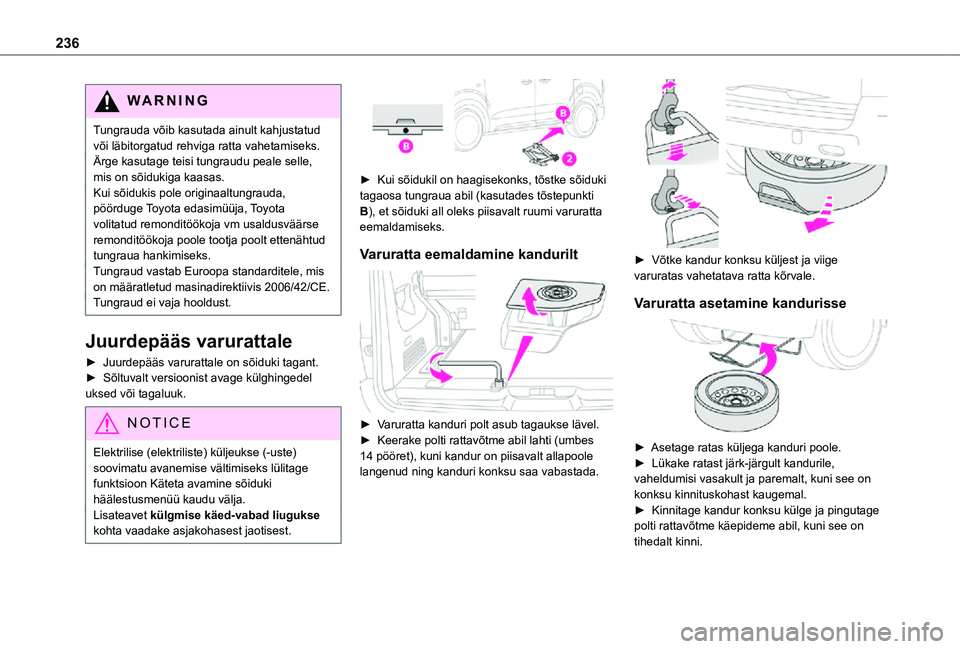

236
WARNI NG
Tungrauda võib kasutada ainult kahjustatud või läbitorgatud rehviga ratta vahetamiseks.Ärge kasutage teisi tungraudu peale selle, mis on sõidukiga kaasas.Kui sõidukis pole originaaltungrauda, pöörduge Toyota edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökoja poole tootja poolt ettenähtud tungraua hankimiseks.Tungraud vastab Euroopa standarditele, mis on määratletud masinadirektiivis 2006/42/CE.Tungraud ei vaja hooldust.
Juurdepääs varurattale
► Juurdepääs varurattale on sõiduki tagant.► Sõltuvalt versioonist avage külghingedel uksed või tagaluuk.
NOTIC E
Elektrilise (elektriliste) küljeukse (-uste) soovimatu avanemise vältimiseks lülitage funktsioon Käteta avamine sõiduki häälestusmenüü kaudu välja.Lisateavet külgmise käed-vabad liugukse kohta vaadake asjakohasest jaotisest.


► Kui sõidukil on haagisekonks, tõstke sõiduki tagaosa tungraua abil (kasutades tõstepunkti B), et sõiduki all oleks piisavalt ruumi varuratta eemaldamiseks.
Varuratta eemaldamine kandurilt

► Varuratta kanduri polt asub tagaukse lävel.► Keerake polti rattavõtme abil lahti (umbes 14 pööret), kuni kandur on piisavalt allapoole langenud ning kanduri konksu saa vabastada.

► Võtke kandur konksu küljest ja viige varuratas vahetatava ratta kõrvale.
Varuratta asetamine kandurisse

► Asetage ratas küljega kanduri poole.► Lükake ratast järk-järgult kandurile, vaheldumisi vasakult ja paremalt, kuni see on konksu kinnituskohast kaugemal.► Kinnitage kandur konksu külge ja pingutage polti rattavõtme käepideme abil, kuni see on tihedalt kinni.

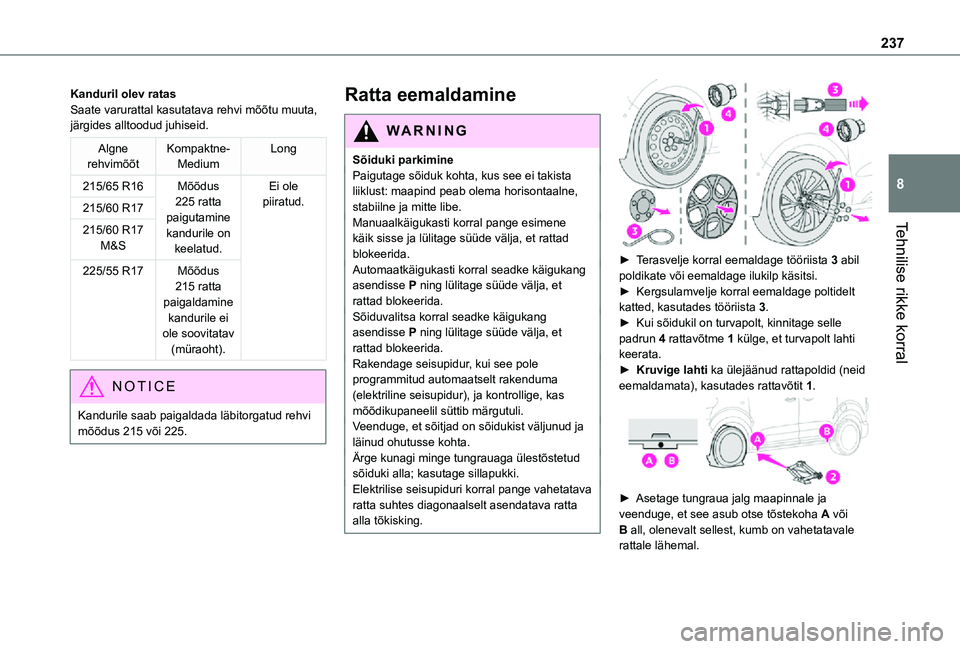

237
Tehnilise rikke korral
8
Kanduril olev ratasSaate varurattal kasutatava rehvi mõõtu muuta, järgides alltoodud juhiseid.
Algne rehvimõõtKompaktne-MediumLong
215/65 R16Mõõdus 225 ratta paigutamine kandurile on
keelatud.
Ei ole piiratud.215/60 R17
215/60 R17 M&S
225/55 R17Mõõdus 215 ratta paigaldamine kandurile ei ole soovitatav (müraoht).
NOTIC E
Kandurile saab paigaldada läbitorgatud rehvi mõõdus 215 või 225.
Ratta eemaldamine
WARNI NG
Sõiduki parkiminePaigutage sõiduk kohta, kus see ei takista liiklust: maapind peab olema horisontaalne, stabiilne ja mitte libe.Manuaalkäigukasti korral pange esimene käik sisse ja lülitage süüde välja, et rattad blokeerida.Automaatkäigukasti korral seadke käigukang asendisse P ning lülitage süüde välja, et rattad blokeerida. Sõiduvalitsa korral seadke käigukang asendisse P ning lülitage süüde välja, et rattad blokeerida.Rakendage seisupidur, kui see pole programmitud automaatselt rakenduma (elektriline seisupidur), ja kontrollige, kas mõõdikupaneelil süttib märgutuli.Veenduge, et sõitjad on sõidukist väljunud ja läinud ohutusse kohta.
Ärge kunagi minge tungrauaga ülestõstetud sõiduki alla; kasutage sillapukki.Elektrilise seisupiduri korral pange vahetatava ratta suhtes diagonaalselt asendatava ratta alla tõkisking.


► Terasvelje korral eemaldage tööriista 3 abil poldikate või eemaldage ilukilp käsitsi.► Kergsulamvelje korral eemaldage poltidelt katted, kasutades tööriista 3.► Kui sõidukil on turvapolt, kinnitage selle padrun 4 rattavõtme 1 külge, et turvapolt lahti keerata.► Kruvige lahti ka ülejäänud rattapoldid (neid eemaldamata), kasutades rattavõtit 1.

► Asetage tungraua jalg maapinnale ja veenduge, et see asub otse tõstekoha A või B all, olenevalt sellest, kumb on vahetatavale
rattale lähemal.

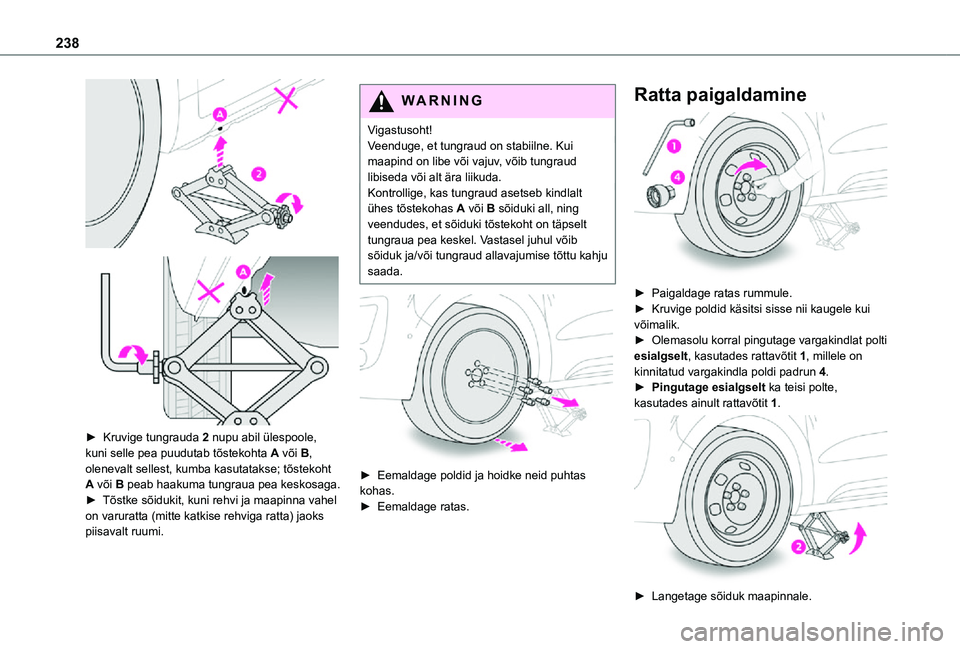

238


► Kruvige tungrauda 2 nupu abil ülespoole, kuni selle pea puudutab tõstekohta A või B, olenevalt sellest, kumba kasutatakse; tõstekoht A või B peab haakuma tungraua pea keskosaga.► Tõstke sõidukit, kuni rehvi ja maapinna vahel on varuratta (mitte katkise rehviga ratta) jaoks piisavalt ruumi.
WARNI NG
Vigastusoht!Veenduge, et tungraud on stabiilne. Kui maapind on libe või vajuv, võib tungraud libiseda või alt ära liikuda.Kontrollige, kas tungraud asetseb kindlalt ühes tõstekohas A või B sõiduki all, ning veendudes, et sõiduki tõstekoht on täpselt tungraua pea keskel. Vastasel juhul võib sõiduk ja/või tungraud allavajumise tõttu kahju saada.


► Eemaldage poldid ja hoidke neid puhtas kohas.► Eemaldage ratas.
Ratta paigaldamine

► Paigaldage ratas rummule.► Kruvige poldid käsitsi sisse nii kaugele kui võimalik.► Olemasolu korral pingutage vargakindlat polti esialgselt, kasutades rattavõtit 1, millele on kinnitatud vargakindla poldi padrun 4.► Pingutage esialgselt ka teisi polte, kasutades ainult rattavõtit 1.

► Langetage sõiduk maapinnale.

239
Tehnilise rikke korral
8
► Kruvige tungraud 2 kokku ja eemaldage.

► Olemasolu korral pingutage vargakindlat polti, kasutades rattavõtit 1, millele on kinnitatud vargakindla poldi padrun 4.► Pingutage ka teisi polte, kasutades ainult rattavõtit 1.► Pange tööriistad tagasi tööriistakasti.
NOTIC E
Terasveljega või väikese varuratta paigaldamine
Kui sõidukil on all kergsulamveljed, ei ulatu seibid A terasveljega või väikesemõõdulise varuratta pinnani. Ratas fikseeritakse iga poldi koonilise osaga B.
WARNI NG
Pärast ratta vahetamistKinnitage katkise rehviga ratas alusele.Pöörduge Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökoja poole.Kas katkist rehvi on uuritud. Pärast kontrollimist annab töökoja mehaanik teile nõu, kas rehvi saab veel parandada või tuleb see välja vahetada.
NOTIC E
Mõned juhtimisabi funktsioonid, nt Active Safety Brake, tuleb blokeerida.
NOTIC E
Kui teie sõidukil on madala rehvirõhu andursüsteem, kontrollige rehvirõhke ja lähtestage see süsteem.Lisateavet madala rehvirõhu andursüsteemi kohta vaadake asjakohasest jaotisest.
NOTIC E
Madala rehvirõhu tuvastusTerasest varurattal ei ole sensorit.
NOTIC E
Ilukilbiga ratasRatta paigaldamisel autole paigaldage ilukilp, seades kilbi süvendi kohakuti ventiiliga ja surudes ilukilbi piki selle välisserva ratta külge kinni, kasutades peopesa.

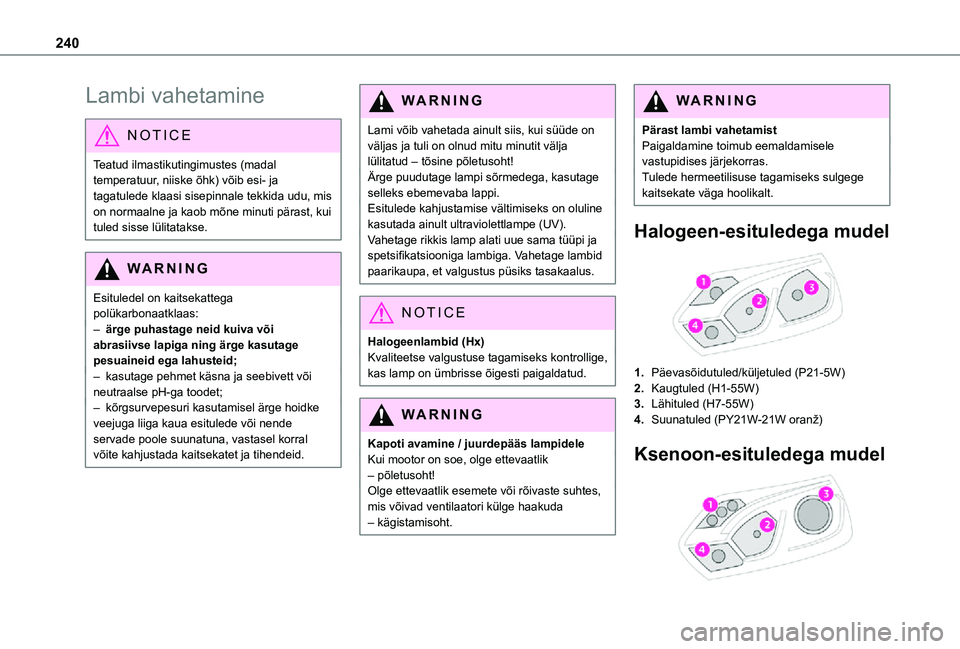

240
Lambi vahetamine
NOTIC E
Teatud ilmastikutingimustes (madal temperatuur, niiske õhk) võib esi- ja tagatulede klaasi sisepinnale tekkida udu, mis on normaalne ja kaob mõne minuti pärast, kui tuled sisse lülitatakse.
WARNI NG
Esituledel on kaitsekattega polükarbonaatklaas:– ärge puhastage neid kuiva või abrasiivse lapiga ning ärge kasutage pesuaineid ega lahusteid;– kasutage pehmet käsna ja seebivett või neutraalse pH-ga toodet;– kõrgsurvepesuri kasutamisel ärge hoidke veejuga liiga kaua esitulede või nende servade poole suunatuna, vastasel korral
võite kahjustada kaitsekatet ja tihendeid.
WARNI NG
Lami võib vahetada ainult siis, kui süüde on väljas ja tuli on olnud mitu minutit välja lülitatud – tõsine põletusoht!Ärge puudutage lampi sõrmedega, kasutage selleks ebemevaba lappi.Esitulede kahjustamise vältimiseks on oluline kasutada ainult ultraviolettlampe (UV).Vahetage rikkis lamp alati uue sama tüüpi ja spetsifikatsiooniga lambiga. Vahetage lambid paarikaupa, et valgustus püsiks tasakaalus.
NOTIC E
Halogeenlambid (Hx)Kvaliteetse valgustuse tagamiseks kontrollige, kas lamp on ümbrisse õigesti paigaldatud.
WARNI NG
Kapoti avamine / juurdepääs lampidele
Kui mootor on soe, olge ettevaatlik – põletusoht!Olge ettevaatlik esemete või rõivaste suhtes, mis võivad ventilaatori külge haakuda – kägistamisoht.
WARNI NG
Pärast lambi vahetamistPaigaldamine toimub eemaldamisele vastupidises järjekorras.Tulede hermeetilisuse tagamiseks sulgege kaitsekate väga hoolikalt.
Halogeen-esituledega mudel

1.Päevasõidutuled/küljetuled (P21-5W)
2.Kaugtuled (H1-55W)
3.Lähituled (H7-55W)
4.Suunatuled (PY21W-21W oranž)
Ksenoon-esituledega mudel
